Замена сайлентблоков передних рычагов автомобилей ВАЗ

Сайлентблоки ВАЗ 2106

На сайлентблоки подвесок автомобиля постоянно возлагаются довольно высокие нагрузки, особенно на дорогах с плохим покрытием. Такие условия значительно сокращают ресурс этих деталей, в результате чего они выходят из строя и нуждаются в замене. Поскольку от состояния сайлентблоков зависит управляемость автомобиля, нужно знать не только о том, как выявить неисправность, но и как заменить эти составляющие подвески.

Что это такое

Сайлентблок представляет собой резинометаллическое изделие, конструктивно выполненное из двух железных втулок с резиновой вставкой между ними. Посредством этих деталей соединяются компоненты подвески автомобиля, а благодаря резиновой части гасятся колебания, передающиеся от одного элемента подвески к другому.

Где установлены

На ВАЗ 2106 сайлентблоки запрессованы в рычагах передней подвески, а также в реактивных тягах заднего моста, соединяя его с кузовом. За состоянием этих элементов нужно периодически следить, а в случае их повреждения — своевременно производить ремонт.

Передняя подвеска классических «Жигулей» состоит из следующих деталей: 1. Лонжерон. 2. Кронштейн стабилизатора. 3. Резиновая подушка. 4. Штанга стабилизатора. 5. Ось нижнего рычага. 6. Нижний рычаг подвески. 7. Шпилька. 8. Усилитель нижнего рычага. 9. Кронштейн стабилизатора. 10. Хомут стабилизатора. 11. Амортизатор. 12. Болт кронштейна. 13. Болт амортизатора. 14. Кронштейн амортизатора. 15. Пружина подвески. 16. Поворотный кулак. 17. Болт шаровой опоры. 18. Упругий вкладыш. 19. Пробка. 20. Обойма вкладыша. 21. Корпус подшипника. 22. Подшипник шаровых опор. 23. Защитный чехол. 24. Нижний шаровой палец. 25. Самоконтрящаяся гайка. 26. Палец. 27. Сферическая шайба. 28. Упругий вкладыш. 29. Прижимное кольцо. 30. Обойма вкладыша. 31. Корпус подшипника. 32. Подшипник. 33. Верхний рычаг подвески. 34. Усилитель верхнего рычага. 35. Буфер хода сжатия. 36. Кронштейн буфера. 37. Колпак опоры. 38. Резиновая подушка. 39. Гайка. 40. Тарельчатая шайба. 41. Резиновая прокладка. 42. Опорная чашка пружины. 43. Ось верхнего рычага. 44. Внутренняя втулка шарнира. 45. Наружная втулка шарнира. 46. Резиновая втулка шарнира. 47. Упорная шайба. 48. Самоконтрящаяся гайка. 49. Регулировочная шайба 0,5 мм 50. Дистанционная шайба 3 мм. 51. Поперечина. 52. Внутренняя шайба. 53. Внутренняя втулка. 54. Резиновая втулка. 55. Наружная упорная шайба

Какие бывают

На ВАЗовкой «шестёрке» и других моделях «Жигулей» с завода ставились сайлентблоки из резины. Однако вместо них можно использовать изделия из полиуретана, тем самым улучшив работу подвески и её характеристики. Полиуретановые шарниры отличаются более продолжительным сроком эксплуатации в сравнении с резиновыми. Основным недостатком полиуретановых элементов является их высокая цена. Если комплект сайлентблоков из резины на ВАЗ 2106 стоит около 450 р., то из полиуретана он обойдётся в 1500 р. Шарниры из современного материала не только улучшают поведение автомобиля, но и лучше поглощают удары и вибрации, снижая шум.

Силиконовые сайлентблоки несмотря на более высокую стоимость позволяют улучшить характеристики и работу подвески

Каков ресурс

Ресурс резинометаллических шарниров напрямую зависит от качества изделий и эксплуатации транспортного средства. Если машина используется в основном на дорогах хорошего качества, то сайлентблоки могут пройти и 100 тыс. км. При частой езде по ямам, которых на наших дорогах немало, ресурс детали заметно сокращается и ремонт может потребоваться уже спустя 40–50 тыс. км.

Как проверить

О неполадках шарниров можно судить по поведению автомобиля:

• ухудшается управляемость;
• появляются вибрации на рулевом колесе и стуки в передней части при езде по неровностям.

Чтобы убедиться, что сайлентблоки выработали свой ресурс и требуют замены, их следует проверить. Сперва детали визуально осматривают на предмет повреждения резины. Если она потрескалась и частично вылезла наружу, то деталь уже не в состоянии справляться со своими задачами.

Износ шарнира можно определить при визуальном осмотре

В дополнение к осмотру можно подвигать монтировкой верхние и нижние рычаги. Если наблюдаются стуки и сильные колебания сайлентблоков, то такое поведение говорит о большом износе шарниров и необходимости их замены.

Как поменять ромашки на ВАЗ 2114: видео смотрим, изучаем инструкцию

Задумали реализовать решение вопроса, как поменять ромашки на ВАЗ 2114, видео уже посмотрели, теперь составляете для себя последовательный инструктаж? Тогда можете обратить внимание на следующую структуру рабочего процесса

1. Машина устанавливается на подъемник или загоняется на эстакаду, чтобы открыть доступ к передней подвеске, с элементами которой и будут проводиться ремонтные работы. Обычно затрудняет подход к сайлентблоку еще и защита картера, которую предварительно стоит демонтировать.

2. Далее предусматривается работа с креплениями, но в виду того, что машина имеет пробег, использовалась при разных погодных условиях, может сложиться ситуация, что все гайки закисли, или резьба покрылась слоем грязи. Что делать? Брать в руки ветошь, металлическую щетку с жесткой щетиной и очищать все имеющиеся крепления. Вдруг не поддастся какая-то гайка, тогда следует использовать специальную смазку WD 40. И снова приступить к откручиванию гаек подвески.

3. Первоначально откручиваем болты на колесах, и машину ставим на домкрат и стопоры и думаем дальше, как поменять ромашки на ВАЗ 2114, предварительно их выпрессовав.

4. Продолжаем работу с опорой и ее демонтажем. Иногда бывает трудно отсоединить опору от поворотного кулака.

5. С помощью зубила начинаем выпрессовывать сам сайлентблок. Иногда применяется даже огонь, но в этой ситуации надо быть очень осторожными.

6. Освобожденную втулку основательно очищаем, а новый сайлентблок погружаем в воду на несколько минут, и промываем несколько раз мыльным раствором. Если примените обычное моющее средство, например, для посуды, не страшно, оно также поможет обработать новый сайлнентблок. Останется лишь подготовиться к кульминационному моменту, решая уверенно, как поменять ромашки на ВАЗ 2114, видеоотчет при необходимости записать.

7. Устанавливаем тиски – это хорошая основа для запрессовки ромашки. Процесс проходит с рядом сложностей, ведь деталь не всегда быстро входит в свое посадочное место и приходится применять силу. Не помешает в этой процедуре молоток. Делаем несколько точных и резких ударов, совершая правильную впрессовку детали.

8. Аккуратно работаем с креплениями, затягивать которые стоит постепенно и последовательно. Прочность зажима гаек проверяем, убеждаемся в правильности монтажа.
9. Стойка монтируется на место, а все окончательные тестируемые проверки, когда машина станет на колеса.

Таким образом, вопрос, как поменять ромашки на ВАЗ 2114, актуален, и его решение востребовано в кругу автолюбителей. Но, как говорится: «гладко было на бумаге, да забыли про овраги…». Так и с ремонтом автомобиля, можно рассчитывать на полдня возни в гараже, а окажется, что и дня не хватит для решения вопроса, как поменять ромашки на ВАЗ 2114, возникнут непредвиденные трудности, финансовые расходы.

Описание

Применяемость

• ВАЗ 2101-2107
• ВАЗ 2108-2199
• ВАЗ 2110-2112
• ВАЗ 2113-2115
• ВАЗ 1117-1119 (Лада Калина)
• ВАЗ 2170-2172 (Лада Приора)

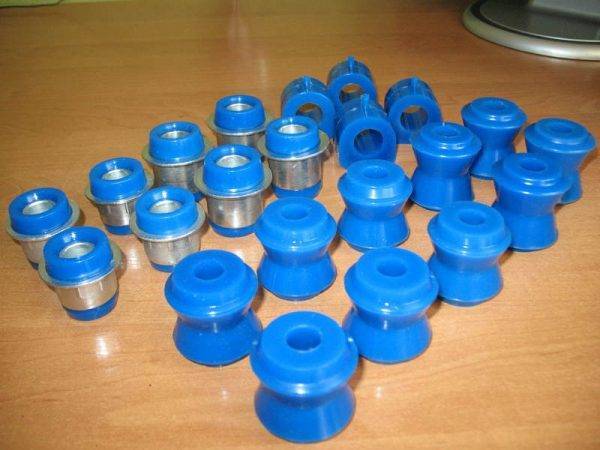

Преимущества использования сайлентблоков SS20 в автомобилях ВАЗ

• ресурс в 4-5 раз выше резиновых;
• имеют длительный срок службы в неблагоприятных дорожных и климатических условиях;
• улучшают контроль над управляемостью за счёт уменьшения времени ответной реакции автомобиля на действия водителя;
• в отличие от резиновых лучше выдерживают пиковые нагрузки, не подвергаясь разрушению;
• сохраняют эластичность при температуре до –40˚С;
• обладают прогрессивной характеристикой на сжатие;
• не производят химических выделений.

Lada 2101 i зелёное яблоко › Logbook › замена балки двигателя и сайлентблоков на классике

привет всем! выполнил работу, которой очень боялся, но правильно говорят: «глаза боятся, руки делают»

. Спасибо тем, кто давал советы. В середине лета еще заметил, что пошла трещина на балке, весной точно не было. Денег, как обычно, было не густо, хотел менять ее на следующий год, но тут еще и сайлентблоки разбились все, все равно там копаться. Открыл инет, глянул цены на новые балки, офигел, закрыл инет. Стал искать по разборам. На одном вовсе смешная история приключилась. Пацаны шестерку разбирали, хотели за балку 500 рублей, типа хорошая, приезжаю к ним, а они такие глянули на мою балку и сказали: «Нее, тебе от шестерки не подойдет, тут вон даже лонжероны другие, тебе от копейки искать нужно». Я, честно говоря, сам-то никогда балку эту в руках не держал и не знал какая она на ощупь, до того момента думал, что у всей классики балки одинаковые, но они прям меня в ступор загнали, и поспорить не мог с ними по незнанию, пошел мониторить просторы интернета и спрашивать у людей, кто разбирается

В общем, те пацаны пускай и дальше балки от копеек только на копейки продают, от шестерок только на шестерки, БАЛКИ У ЛЮБОЙ КЛАССИКИ ОДИНАКОВЫЕ! и тут я случайно вспомнил, что знакомый мужик один свою копейку 80 какого-то года разбирал, решил позвонить и не ошибся, балка у него действительно была, правда задние болты крепления оси рычага были все какие-то загнутые и резьбы там толком не было, а я не знал можно ли их менять, знал, что передние точно меняются, потому что сам менял в прошлом году, но решил взять наобум, все равно за 250 забрал

фото той б/у балки, обратите внимание на болты крепления оси рычага))). бу

бу

бу

бу

я не знаю как ездили на той машине и где лежала балка после разбора машины, но она была полностью забита землей и песком, полчаса вычищал все это

внимательно посмотрел в технологическое отверстие и понял, что болты меняются, просто там есть такая скоба типо от проворачивания болта

Замена сайлентблоков передних рычагов ваз 2107, 2106, 2105.

Доброго времени суток. В данной статье я расскажу как поменять сайлентблоки в передних верхних и нижних рычагах на классике. Но для начала скажу почему они выходят из строя и как понять нужна ли их замена?

Диагностика сайлентблоков в передних рычагах.

Почему же со временем сайлентблоки нужно менять? На это есть несколько причин:

1. Со временем резина теряет свои упругие свойства и начинает растрескиваться.
2. Во время использования машины или во время её обслуживания на сайлентблок попало масло.
3. Неправильная установка детали.
4. Езда по очень плохим дорогам, коих в России великое множество.

Диагностируется всё довольнотаки просто. Первое, что должно насторожить — это ухучшение отзывчивости руля. Но тут дело может быть и не только в них, смотрим дальше. Второй признак мёртвых сайлентов, колёса стоят домиком. На яме или на подъёмнике смотрим целостность резинок (на них не должно быть трещин и они не должны быть выдавлены). Можно взять ломик или монтажку и попробовать подвигать рычаги. Они не должны иметь свободного хода (не должны болтаться).

Замена сайлентблоков в верхнем рычаге классики своими руками.

И так, начнём! У заднеприводных ВАЗов в верхнем рычаге сайлентблоки можно поменять даже не заезжая на яму и не снимая рычаг с шаровой (при условии, что у Вас есть съёмник для сайлентблоков). Но для начала нужно определить прикипели ли втулки сайлентблоков к болту крепящему рычаг к кузову. Для этого домкратим машину, снимаем колесо.

Стрелки указывают на болт и гайку

Ослабляем гайку крепления верхнего рычага ключом на 22 и пробуем прокрутить болт. Если он крутиться, а втулки стоят на месте, то Вам повезло! А вот если этот болт прокручивается с большим усилием и втулки крутятся с ними, то как говориться: — Хьюстон, у нас проблемы! Далее рассмотрим оба случая.

Если сайлентблоки не прикипели.

Дальнейшие действия зависят от того имеется ли у Вас съёмник для сайлентблоков. Если он есть, то можно не снимать рычаг полностью, а только открутить до конца гайку на 22, достать болт и вывернуть рычаг на .себя (для удобства дальнейшего ремонта).

Выворачиваем рычаг для удобства.

Далее берем съёмник и выпресовываем сайлентблоки.

Снятие сайлентблока съёмником

И с его же помощью запрессовываем новые сайлентблоки. Перед запрессовкой посадочное отверстие нужно очистить и желательно смазать литолом. В верхних рычагах сайлентблоки запрессовываются до рёбер, как показано на фото ниже.

Новый сайлент должен быть запрессован именно так.

А что же делать если у Вас нет съёмника сайлентблоков? Тогда придётся полностью снимать рычаг. Достаём не только болт, крепящий верхний рычаг к кузову, но и достаём шаровую из ступицы (это быстрее, чем выкручивать 3 болта крепящие шаровую к рычагу). Про подробное снятие шаровой написано тут.

Сняли рычаг, ставим ухо рычага на трубу или на тисы (как на фото) главно, что бы сайлентблок ни во что не упирался и выбиваем его молотком.

Для запрессовки новых нам понадобится оправка (старый подшипник, кусок трубы, гаечная головка). Внутренний диаметр оправки должен быть равен диаметру юбки нового сайлентблока. И начинаем запрессовку новых деталей с помощю этой оправки, предварительно смазав посадочное место литолом. Собираем в обратном порядке.

Важно: протягиваем болт крепления рычага к кузову только под нагрузкой на это колесо! Т.е. машина должна стоять не на домкрате а на всех колёсах!

Если сайлентблоки прикипели к болту.

Это блоее сложный случай так как придётся долго провозиться с тем, что бы достать болт крепящий передний верхний рычаг к кузову.

Для тех кто хочет сэкономить себе кучу времени и готов немного раскошелиться, советую купить новый болт, этот рычаг с разборки и просто старый болт спилить болгаркой.

Ну а если у Вас есть время и нервы тогда берём в руки газовую горелку и выжигаем сайлентблок. Соблюдайте технику пожарной безопасности! После того, как вся резина выгорит можно начинать выколачивать болт. Приготовьтесь к тому, что делать это будете очень долго. После того как достанете болт, выбейте из рычага остатки обоймы сгоревшего сайлента и следуйте инструкциям написаным выше.

Процесс замены сайлентблоков

Для  замены сайлентблоков нижних рычагов на автомобилях ВАЗ классика, машину нужно загнать в гараж или бокс на яму, или использовать подъемник. Места крепления деталей предварительно обрабатываются смазкой WD-40, которую нужно оставить на некоторое время, чтобы облегчить съем этих деталей. При обработке нужно проследить за тем, чтобы смазка зашла в места крепления узла, это облегчит демонтаж.  В процессе эксплуатации сайлентблок может закиснуть, и, если не обработать его заранее, снять его при помощи монтировки и кувалдочки будет сложно.

Если автомобиль стоит на яме, он поддомкрачивается под балку, чтобы снять нагрузку с колес, делаются упоры под рычаги, а под поддомкратник устанавливают страховочную чурку, чтобы избежать травмирования в случае срыва автомобиля с упоров под рычагами. Ключом на 22 выкручивается гайка, удерживающая сайлентблок в нижнем рычаге. Если гайка закисла, можно в качестве дополнительного рычага использовать отрезок трубы, надев его на ключ. Оригинальные гайки лучше не выбрасывать, поскольку новые часто имеют низкое качество, резьба срывается, поэтому иногда лучше устанавливать старые. То же можно сказать и о старых шайбах, которые делаются из толстого прочного металла, в то время как шайбы, идущие с новыми сайлентблоками, более тонкие и при затяжке могут существенно деформироваться, что недопустимо.

Для демонтажа переднего сайлентблока монтировку нужно подвести так, чтобы упереть в болт балки и нажаться вперед, по направлению к задней части автомобиля. Поскольку усилия нажатия на монтировку будет мало, необходимо периодически бить молотком по рычагу возле сайлентблока, одновременно упираясь для создания натяжения. После того как сайлентблок выйдет из гнезда,  вынимаем его, подталкивая монтировкой. При сильном закисании процедуру придется делать вдвоем: один человек натягивает рычаг монтировкой, второй выбивает сайлентблок из гнезда.

Далее производят замену сайлентблока передней балки, для этого ось  смазывается нигролом и на нее надевается новая деталь. Монтировкой рычаг приподнимается так, чтобы сайлентблок мог направиться в гнездо. После этого на него надевается наставка из толстостенной трубы, подходящей по размеру, по которой нужно аккуратно бить молотком, пока сайлентблок не сядет на место. Заводим монтировку за крепежный болт и поджимаем рычаг, продолжая бить по наставке кувалдочкой, пока деталь не сядет в гнездо до конца по ограничители.

Меняем нижние сайлентблоки с обратной стороны, для чего предварительно нужно  сбить короткий наконечник тяги с рулевой колонки, чтобы он не мешал работе. При помощи монтировки, упирая ее в гайку, таким же способом отводим рычаг, чтобы высвободить сайлентблок. Аналогично бьем молотком по рычагу, натягивая его монтировкой до тех пор, пока сайлентблок не выйдет из гнезда, после этого подталкиваем его монтировкой до полного снятия. Установка нового сайлентблока производится таким же образом, как и в передней части рычага, при помощи наставки из трубки и молотка, ось и посадочное гнездо предварительно смазывают нигролом.

На оба сайлентблока ставятся шайбы, если старые в нормальном состоянии, не деформированы, лучше установить их, поскольку новые бывают очень плохого качества, выгибаются при затягивании гаек, сокращая срок службы деталей. После того как гайки наживляются с обеих сторон, машина опускается с домкратов и ее нужно раскачать, чтобы проверить, как работает подвеска. При этом скрипы и стук должен прекратиться, а работа подвески нормализоваться.

При затягивании гаек сайлентблока лучше пригрузить переднюю часть автомобиля, сначала с одной, а затем с другой стороны, для чего снова понадобится напарник. Если его нет, затягивать можно и так, но потом гайки нужно будет снова подтянуть. Гайки затягиваются максимально туго, при необходимости на ключ надевается труба, чтобы развить максимальное усилие. При этом на некачественных гайках может сорвать резьбу. По окончании работы нужно обратно установить демонтированную ранее рулевую тягу.

Видео:Как заменить сайлентблоки нижних рычагов Ваз без съемника.

Данный способ достаточно трудоемок, но не требует такого специнструмента, как съемник, и дополнительных знаний и навыков. Сделать замену можно самостоятельно в своем гараже, если в нем есть яма. При этом можно воспользоваться простым инструментом, который есть у каждого водителя. Качество работы ни в чем не будет уступать замене с применением специализированного съемника. По аналогичным принципам производится замена сайлентблока амортизатора и других подобных деталей. Эта методика подходит для ВАЗ классических серий 2101-2107.

Печать

Также ознакомьтесь

1. Можно приступать к установке новых сайлентблоков передней подвески. Мыльной водой нужно обработать посадочное гнездо, отверткой запрессовать его в отверстие (если смазать отверстие неразбавленным жидким мылом, сопротивление тоже уменьшится). Когда все будет готово, вы можете приступать к замене сайлентблоков передней подвески на новые.

1. После того как сайлентблок войдет на 50%, убрать трубку, дожать все до конца. Не стоит спешить, чтобы деталь не была установлена криво. Можно добавлять мыло, чтобы облегчить процесс.

1. Проверить выступы сайлентблока со всех сторон (должно выглядеть как на фотографии).

1. Заменить сайлентблок рычага «ромашки». Старые нужно срубить зубилом, новые установить на это место. Тисками запрессовать их в посадочное отверстие. Произвести доводку молотком и наставкой.

Инструменты и материалы

Из инструментов вам потребуется:

• Накидные ключи (возьмите сразу полный набор);
• Торцевые ключи;
• Тиски;
• Зубило;
• Молоток;
• Съемник;
• Сайлентблоки.

Есть несколько важных нюансов:

1. Брать сайлентблоки из ремкомплектов, предназначенных для моделей 2108-2112, настоятельно не рекомендуется. Вы просто зря потратите деньги, поскольку они не подходят для четырнадцатой модели ВАЗ.

1. Съемник проще всего приобрести в магазинах авто запчастей. Но можете попросить его у знакомых.

1. Устройство для впрессования нового сайлентблока можно изготовить самостоятельно. Для этого потребуется болт М12 на 170 миллиметров, втулка, шайба и высокая гайка. Но если есть возможность воспользоваться полноценным, настоящим инструментом, поступите именно так.

Как заменить сайлентблок задней балки автомобилей ВАЗ

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня я хочу поговорить про сайлентблок задней балки -простоту замены на автомобилях ваз при ремонте своими руками.

Сайлентблоки и различные детали подвески от завода достаточно надежны, служат долго. Обычно их долголетие зависит от того, как вы эксплуатируете автомобиль, обслуживаете и как правило хватает на 80-90 тыс км пробега. Салентблок что это узнайте тут.

Давайте для начала рассмотрим признаки износа сайлентблоков задней балки. При движении на поворотах машина теряет устойчивость, происходит неравномерный износ покрышек. Либо при движении по ямам и кочкам на дороге появляются удары по кузову и неприятный скрип в задней части автомобиля.

Неприятные звуки при езде могут возникать и при других неисправностях. Стуки могут исходить в одном месте, а слышны в другом, особенно по ходу они слышны в задней части кузова. Поэтому прежде нужна тщательная диагностика всей задней и передней подвески: предстоит вам проверить стойки, подшипники, опоры, глушитель и.т.д.

Окончательно убедившись, что именно резиновые сайлентблоки предельно изношены, приступаем к их замене. Благо по сравнению с иномарками, замена сайлентблока задней подвески автомобилей ваз «девяток» или «десяток» отличается своей простотой и дешевизной.

Для начало купим резиновые втулки «грибки», то есть сайлентблоки на заднею балку в автомагазине. Для автомобилей ваз 2108; 2109; 21099 надо приобрести сайлентблоки с конструкторским номером ваз 2108-2914054-10, а для автомобилей ваз 2110; 2112; 2114; 2115 предписан конструкторский номер ваз 2110-2914054.

Данные сайлентблоки данных автомобилей отличить друг от друга сложно, потому что очень похожи, но разные по наружному диаметру (см. разницу на фото). Вы не сможете установить сайлентблоки от «девятки» ваз 2109 на балку «десятки» ваз 2110, так как будут болтаться. А вот от «десятки» резиновую втулку, если постараться можно запрессовать в балку «девятки».

Будет полезно: Доработка лады гранта своими руками: видеоинструкция

Пошаговая замена сайлентблоков задней балки на автомашинах ваз 2108; 2109; 21099; 2110; 2112; 2114; 2115:

• 1. Замену сайлентблоков следует проводить на эстакаде, смотровой яме или подъемнике, установив машину доступным вам способом.
• 2. Снимем заднее колесо, чтобы не мешало.

• 3. С левой стороны отсоединим от балки тягу регулятора давления задних тормозов (см. на фото номер-1.) с правой стороны убираем в сторону трос ручника (см. на фото номер-2.)
• 4. Ключом на «19» отворачиваем гайку с болта крепления задней балки кронштейну (см. на фото номер-3)
• 5. Страгиваем болт крепления молотком, а затем выбиваем воротком (см. на фото номер-4.)
• 6. Далее поднимаем кузов автомобиля домкратом и отводим проушину балки вниз
• 7. Между кузовом и балкой вставляем деревянный брусок
• 8. Молотком с помощью выколотки выбиваем резиновые втулки задней балки
• 9. Почистив посадочное гнездо от грязи, ржавчины, обильно смазываем густым мыльным раствором и саму резиновую втулку тоже смажем
• 10. С помощью приспособления запрессовываем втулку. Если нет приспособления, то забиваем молотком, ударяя по шляпе вставленного любого подходящего болта с шайбой большего диаметра, но чтобы шайба плотно прилегало к резине
• 11. Затем деревянный брусок вытаскиваем
• 12. Домкратом поднимаем балку и одеваем свой родной болт крепления, далее наживляем гайку
• 13. Поставив заднее колесо, опускаем автомобиль
• 14. Открываем дверь багажника, затем усаживаясь на бампер, всем своим весом прижимаем насколько можно зад автомобиля
• 15. Затягиваем болты крепления сайлентблока до упора

Собственно работа сама по себе вроде не сложная, если есть съёмник. А если его нет, что делать тогда? Поэтому пишу для тех, кто ремонтирует своими руками автомобиль ваз. Не надо усложнять задачу, если у вас нет спецсъёмника. Прислушайтесь к советам автослесарей: не морочить голову и выбивать –забивать сайлентблоки на балках молотком.

Конструкторский номер шарнира крепления рычага задней подвески: ваз 2110-2914054

Конструкторский номер шарнира крепления рычага задней подвески: ваз 2108-2914054-10

Конструкторский номер шарнира крепления рычага задней подвески: ваз 1111-2914054

Видео:

Как заменить сайлентблоки на ВАЗ 2107

Замена сайлентблоков передних рычагов на автомобилях ВАЗ 2101 — 2107 – задача не из легких. Однако менять их время от времени все равно нужно, и большинство автолюбителей научились это делать без особых трудностей. Существенно упростить эту работу поможет специальный универсальный съемник. Именно с его помощью производится замена как верхних, так и нижних сайлентблоков. Итак, вы пришли к выводу, что пришла пора заменить сайлентблоки. Начать следует с их приобретения. Сегодня на рынке автозапчастей присутствует множество изделий отечественного и импортного производства. Отличаются они друг от друга и ценой, и качеством, и сроком службы. Специалисты рекомендуют устанавливать полиуретановые, как наиболее надежные и долговечные, однако из-за достаточно высокой цены они доступны далеко не каждому.

Для самого процесса замены абсолютно не важно, полиуретановые сайлентблоки или резиновые, меняются они на ВАЗ 2107 совершенно одинаково. Из инструмента вам понадобится:

• Съемник сайлентблоков;
• Съемник шаровой опоры;
• Ключи на 13, 22, 24;
• Молоток;
• Зубило;
• Монтировка;
• Проникающая смазка (например, WD-40).

Начинать следует с вывешивания передка на домкрате и снятия переднего колеса. Далее, переходим непосредственно к процедуре замены. Для верхнего и нижнего передних рычагов ВАЗ 2107 порядок выполнения работ разный, поэтому рассмотрим оба варианта. Для упрощения работы все резьбовые соединения рычагов рекомендуется предварительно обработать проникающей смазкой.

1. Замена верхних сайлентблоков
2. Замена нижних сайлентблоков
3. Меры безопасности

Замена верхних сайлентблоков

В первую очередь следует открутить вертикальный болт крепления бампера, так как он будет мешать вынимать ось. Далее, откручиваем гайку крепления шаровой опоры и при помощи специального съемника выпрессовываем палец шаровой из сошки.

После этого при помощи двух ключей на 22 скручиваем гайку и вынимаем болт крепления верхнего рычага к корпусу. Вот теперь нам и пригодится съемник. Зажав снятую деталь в тиски, с помощью съемника выпрессовываем старые детали, и на их место запрессовываем новые, полиуретановые или резиновые.

После того как будет произведена замена, сборка производится в обратной последовательности:

• Вставляется болт крепления рычага, накручивается гайка. Не следует ее полностью затягивать, сделаем это в самом конце;
• Устанавливается на место шаровая опора, до упора затягивается гайка;
• Прикручивается колесо, автомобиль опускается и снимается с домкрата;
• Вывернув руль, затягиваем до упора гайку крепления верхнего рычага.

Замена нижних сайлентблоков

Менять сайлентблоки на нижнем рычаге ВАЗ 2107 несколько сложнее. Все работы производятся непосредственно на автомобиле.

Откручиваем обе гайки крепления рычага;

На одну сторону накручиваем съемник и выдавливаем сайлентблок;

• Аналогичную операцию выполняем с противоположной стороны;
• Поочередно устанавливаем новые полиуретановые сайлентблоки и запрессовываем с помощью съемника в нижний рычаг;

• Устанавливаем упорные шайбы и накручиваем самоконтрящиеся гайки, не до конца;
• Прикручиваем колесо и снимаем автомобиль с домкрата;
• Затягиваем до упора гайки крепления нижнего рычага.

В этой работе съемник играет важную роль, так как без него выполнить работу, не снимая нижнего рычага, практически не возможно.

Так как от исправности ходовой части ВАЗ 2107 напрямую зависит ваша безопасность, необходима периодическая диагностика и замена вышедших из строя элементов. Для этого целесообразно приобрести самые ходовые съемники, а именно:

• Шаровых опор;
• Сайлентблоков;
• Наконечников рулевых тяг.

Благодаря им ремонт ходовой части вашего ВАЗ 2107 не вызовет никаких затруднений. А применение качественных комплектующих обеспечит вашу безопасность на долгое время. Именно из этих соображений в качестве рекомендуемых к установке указаны полиуретановые сайлентблоки.

Меры безопасности

При выполнении ремонтных работ не стоит забывать об элементарных мерах безопасности:

• Перед вывешиванием на домкрате автомобиль устанавливается на ручник, под колеса ставятся противооткатные башмаки;
• Параллельно с домкратом под корпус вывешенного автомобиля устанавливается страховочная подпорка;
• При работе с молотком, например, выпрессовывая шаровую опору из сошки, пользуйтесь защитными очками;
• Работайте в перчатках, для защиты рук от повреждений при возможном соскальзывании ключа с гайки.

Замена сайлентблоков в рулевой тяге на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!Сайлентблоки рулевых тяг — Состоят по большей части из резины, резина со временем твердеет, в связи с чем трескается потом, из-за этого появляется люфт у рулевого колеса (Если сайлентблоки оказались в хорошем состоянии, тогда рулевую рейку глядите, из-за неё тоже люфт быть может, читайте статью: «Регулировка рейки на десятом семействе») и кстати, если тяги в Вашем городе стоят не сильно больших денег, то рекомендуем сразу их целиком покупать с сайлентблоками, потому что когда всё заводом изготовлено, это по лучше будет.

Примечание!Для замены сайлентблоков, снять тягу с автомобиля придётся и при помощи головки подходящего диаметра, выпрессовать сайлентблоки, из инструментов будут нужны: Большой набор ключей, отвёртки, спец. съёмник для выпрессовки рулевого наконечника из отверстия, пассатижи и молоток!

Признаки неисправности рычагов и сайлентблоков

Одним из признаков неисправности является шум в подвеске при движении, особенно по плохой дороге. В числе прочего, он возникает при сильном износе сайлентблоков (резинометаллических шарниров рычагов). Также, если изношены сайлентблоки или деформированы рычага ВАЗ 2107, становится невозможно выставить углы установки передних колес. Эта же проблема возникает при деформации осей передних рычагов.

При деформации рычагов автомобиль может вести в сторону при движении по ровной дороге. Крайне неприятное явление – самовозбуждающиеся колебания передних колес – часто является следствием износа сайлентблоков.

Устранение любой из перечисленных неисправностей рычагов и сайлентблоков требует снятия рычагов подвески

вторник, 29 августа 2021 г.

Замена сайлентблоков ВАЗ-2107. Съемник и оправка своими руками

С помощью молотка отбиваем обрезок 40-ой трубы на наковальне, доведя его внутренний диаметр до 45 мм, чтобы сайлентблок нижнего рычага свободно через него проходил; или находим подходящую по диаметру трубку . Эту оправку мы будем использовать для съема сайлентблоков.

Из той же 40-й трубы нарезаем еще два обрезка — их будем использовать для запрессовки новых сайлентблоков. Предварительно все места креплений сайлентблоков зачищаем и обрабатываем WD-шкой. Начнем с верхнего рычага. Для этого берем болт, о деваем на него толстостенную шайбу (или шайбы) размером не меньше диаметра внутренней и не больше наружной втулки сайлентблока (желательно) .

Заводим болт в блок с внутренней стороны рычага, снаружи одеваем изготовленную нами большую оправку, чтобы она уперлась в стенки рычага, вставляем большую шайбу и заворачиваем гайку.

По мере затягивания, оправка упрется в рычаг, а болт с шайбами начнет вытягивать в нее сайлентблок. Главное, сорвать блок с места, а дальше дело техники — понадобится большая отвертка и молоток.

Теперь, перейдем к запрессовке новых сайлентблоков, для этого мы подготовили малые оправки на 40, их диаметр как раз совпадает с диаметром «уха» наружной втулки сайлентблока. Предварительно очищаем посадочные места, вставляем сайлентблок по центру воображаемой оси и наставляем оправку. С другой стороны подставляем большую оправку и упираем о тисы или наковальню, чтобы предотвратить возможную деформацию рычага. Резкими ударами молотка по оправке запрессовываем шарнир.

Запрессовываются верхние сайлентблоки пока не упрутся «бобышками» в рычаг, в отличие от нижних, которые необходимо забить вплотную к стенке рычага.

Теперь перейдем к нижнему рычагу — там они меняются аналогичным образом. Предварительно снимаем гайки и упорные шайбы с обеих сторон оси рычага, ставим большую наставку, большую шайбу и затягиваем гайку оси — ж елательно для этого использовать ненужную гайку.

Роль давящего болта тут выполняет сама ось рычага.

Если сайлентблок закис, то с помощью несильных ударов по боковине рычага или самой оправке пробуем его сорвать, подтягивая гайку. При установке новых сайлентблоков зачищаем посадочные места рычагов, можно слегка смазать ось.

Заводим ось и наживляем сайлентблоки, наставляем малые оправки на сайлентблоки с обеих сторон и с помощью молотка запрессовываем сначала один, потом другой.

Нижние сайлентблоки запрессовываются заподлицо.

В следующий раз разберем как заменить передние пружины и будет ли разница в дорожном просвете после замены.

Как определить необходимость замены

Сайлентблоки передних рычагов ВАЗ 2110 при малейших нарушениях в установке или определенной степени износа достаточно отчетливо дают понять автовладельцу о возникшей проблеме. Самым первым и явным признаком будет считаться отчетливый звук ударов железа в передней части автомобиля, а также явное изменение в качестве управления машиной.

Однако столь отчетливому доказательству неисправности предшествуют менее заметные:

• в процессе управления слышны звуки скрипа резины, причем чем громче, тем более запущена ситуация;
• во время движения в районе колес присутствует четкое и равномерное постукивание, которое говорит о плохой фиксации сайлентблока и его постепенном разрушении из-за этого;
• если стук становится отчетливым, лучше воспользоваться домкратом и рассмотреть сайлентблок внимательнее. Возможно, началось его разрушение, о чем подскажут возникшие на поверхности детали трещины. Если это так, необходимо приступить к замене как можно раньше.

Если время будет упущено, соединительные элементы разрушатся, что приведет к возникновению износа и зазоров между элементами, углы расстановки колес будут нарушены. Это скажется на функциональном состоянии автомобиля и лишь уменьшит срок его службы в несколько раз.
