Замена ремня ГРМ Шевроле Круз своими руками – пошаговая инструкция

Когда нужна на Шевроле Круз замена натяжителя: признаки неисправности приводного ремня

При сильном растяжении его толщина становится неодинаковой по всей длине, а по краям может появиться бахрома. Но первым и самым верным признаком износа ременной передачи станет недостаточное количество вырабатываемого генератором электричества. Так, например, если в процессе долгой поездки разряженный аккумулятор не зарядился либо уровень его зарядки невысок, то, скорее всего, проблема именно в генераторе.

Кстати, в комплекте с ремнем обычно продается и натяжной ролик, так что на Шевроле Круз замена натяжителя генератора осуществляется одновременно с установкой новой ременной передачи.

Чтобы заменить генератор на Chevrolet Cruze потребуется инструментарии, а именно ключи на 10, 12 и 14. Рассмотрим, как проводится самостоятельный процесс смены:

1. Открываем капот, снимаем клемму минус АКБ, а также верхнюю декоративную крышку двигателя.
2. Для того чтобы добраться до генератора необходимо снять дроссельный узел.
3. Демонтируем ремень вспомогательных агрегатов.
4. Переходим непосредственно к генератору. Для начала необходимо снять резиновый колпачок наконечника силового провода.
5. Откручиваем гайки крепления и отводим в сторону силовой провод.
6. Теперь необходимо отсоединить фиксатор питания генератора.
7. После того, как от генератора полностью отключено питание необходимо вывернуть верхнюю шпильку крепления.
8. Далее необходимо ослабить нижний болт крепления генератора.
9. Откручиваем 3 болта крепления нижнего кронштейна генератора.
10. Демонтируем генератор вместе с кронштейном.
11. Полностью откручиваем нижний болт крепления генератора к кронштейну и снимаем крепёжный элемент.

Устанавливаем детали в обратном порядке.

Инструкция

Не каждый владелец Шевроле Круз захочет заниматься заменой ремня ГРМ самостоятельно. Эта процедура является непростой, поэтому взвесьте свои силы и возможности и подумайте, сможете ли сделать это сами. Или лучше обратиться на СТО? Замена ремня ГРМ сегодня стоит около 7-8 тысяч рублей или 2 500 — 3 000 гривен. Самостоятельная смена компонента стоит около 3 тысяч рублей или 1 тысяча гривен.

 Загрузка …

Какой ремень нужен?

Производитель Шевроле Круз оснащает машины ремешком и комплектующими к нему элементами компании Gates. Замену компонента лучше осуществлять вместе с роликами:

• сам ремешок, каталожный номер 96417177, стоимость оригинальной детали от General Motors на сегодняшний день составляет около 1 500 рублей или 500 гривен;
• ролик натяжной, приобретайте по номеру 96350550, цена за оригинал — около 1 тысячи рублей или 350 гривен;
• обводной ролик газораспределительного механизма с каталожным номером 96350526 сегодня стоит около 600 рублей или 200 гривен, за оригинал.

Поэтапная работа

Открыть капот Шевроле Круз.
Произведите демонтаж опоры мотора с правой стороны.
Демонтируйте диск коленчатого шкива, используя при это необходимые гаечные ключи.
Ослабьте винт коленчатого шкива и проверните вал, пока он не будет находиться в верхней мертвой точке. Проворачивать шкив нужно по ходу его движения. Если все сделали правильно, то метка «1» коленчатого шкива будет находиться напротив метки «2». Кроме того, метки под номером «1» на шестеренках распределительных шкивов должны находиться друг напротив друга.
Необходимо установить стопорный фиксатор между шестеренками распределительных шкивов.
Затем нужно слить антифриз из системы. Под сливную пробку подставьте старое ведро или другую емкость. После этого гаечным ключом ослабьте винты насоса антифриза, а затем сам насос начните вращать против часовой стрелки, используя при этом ключ для демонтажа ремня ГРМ для его ослабления.
Ремешок можно демонтировать.
Винты насоса антифриза можно затянуть. На этом процедура демонтажа кончена, далее следует установка нового компонента.
Теперь следует ослабить винты насоса антифриза.
Произведите монтаж нового ремешка. Насос антифриза после этого необходимо крутить против часовой стрелки при помощи вышеуказанного ключа. Стрелка рычага регулятора натяжителя элемента должна совместиться с пазом, как показано на картинке.
После этого затяните винты, которые крепят насос хладагента. Далее, приступаем к проворачиванию коленчатого шкива мотора. Его необходимо провернуть на один полный цикл работы, которые составляет 720 градусов. Крутить коленчатый шкив следует оп траектории его вращения при работе мотора.
Сделав это, следует проверить, в каком положении находятся шестеренки на распределительном и коленчатом шкивах. Не забудьте проверить, насколько натянут именно ремешок. После замены ремня ГРМ его натяжение должно быть таким, каким было до ремонта, разумеется, если ремешок был хорошо натянут. Он не должен прогибаться, если в него ткнуть пальцем. Максимум расстояние прогиба должно составлять 5 мм. Однако, и сильно перетянутым он быть не должен

Поэтому придется поискать «золотую середину».
Обратите внимание на положение метки под первым номером на звезде коленчатого шкива. Она должна находиться напротив метки под номером два, расположенной на приливе крышки маслонасоса

Кроме того, метки под первым номером на шестеренках распределительных шкивов должны находиться друг напротив друга.
Специальным ключом для шестеренок распределительных шкивов произведите установку валов.
Открутите винт коленчатого шкива, после чего произведите установку данного элемента.
Осуществите монтаж опоры мотора, демонтированный ранее. Произведите установку переднего защитного кожуха ремешка, который был снят в начале ремонтного процесса.
Теперь необходимо залить антифриз обратно. Закрутите сливную пробку под днищем шевроле Круз и залейте слитую ранее охлаждающую жидкость. Обратите внимание на ее состояние. Если хладагент в ненадлежащем виде, он темный, в нем присутствуют осадки, отложения или грязь, то его лучше заменить на новый. Лучшим вариантом будет промывка всей системы, чтобы извлечь из нее все осадки и грязь, но все зависит от ваших желаний и возможностей. Залейте антифриз до необходимого уровня, чтобы в расширительном бачке он находился между отметками MIN и MAX.
Прогрейте Шеровле Круз до рабочей температуры. Как только включатся вентиляторы антифриза, осмотрите мотор, чтобы не было следов подтеков. На этом смена компонента завершена.

Замена фазорегулятора

В некоторых случаях на двигателях объемом 1.8 литра и других моделях надо полностью поменять механизм. Проводить такую работу должен опытный специалист со всем необходимым набором инструментов, поэтому лучше обратитесь в автосервис. Только в крайнем случае рекомендуется проводить замену самостоятельно.

Замена осуществляется по следующему принципу:

• извлеките сальник (описано выше);
• застопорите мотор на совпадении рисок коленвала и распредвала;
• снимите ролики, а также ременную передачу ГРМ;
• выкрутите крепежи;
• снимите фазорегулятор.

Сборка происходит в обратном порядке

Очень важно соблюдать весь порядок работ

При ремонте или замене фазорегулятора лучше всего использовать только оригинальные детали от производителя

Это очень важно, поскольку недорогие детали сомнительного производителя могут не только снова в скором времени выйти из строя, но и привести к более серьезным поломкам. Для настройки системы газораспределения необходимо наличие специальных инструментов

Постарайтесь доверять работу только опытным специалистам и хорошим автосервисам. Только в этом случае вы можете быть уверены в своем автомобиле и в том, что он не сломается в самый неподходящий момент. Помните, что из-за вышедшего из строя фазорегулятора автомобиль не будет заводиться вообще.

Источник

Процедура по замене ремня генератора

Проверьте, как в настоящий момент стоит изношенный ремень генератора на Chevrolet Cruze, запомните расположение. В аналогичном положении устанавливается новый приводной ремень.

Объективно говоря, чтобы поменять ремень генератора на таком автомобиле как Chevrolet Cruze, вам не обязательно нужна его схема или понимание внутреннего устройства. Хотя предварительное изучение теории никогда не помешает.

Поскольку схема расположения генератора на седанах Chevrolet Cruze понятная, и ремень установлен во многом по классическому принципу для современных машин, то особых сложностей с его заменой возникнуть не должно.

Основным рабочим инструментом для замены ремня генератора будет ключ на 14.

Чтобы облегчить себе процесс доступа к самому ремню вспомогательных агрегатов, можно снять воздушный фильтр. Хотя эта процедура не относится к числу обязательных.

Процедура выглядит так:

• с помощью ключа прихватите натяжной ролик и поверните по часовой стрелке;
• добейтесь ослабления натяжения детали;
• снимите ремень с привода;
• установите новый элемент, соблюдая обратную последовательность;
• при укладке ремень нужно устанавливать так, чтобы внутренние ручейки шкивов оставались в свободном положении;
• проверните коленчатый вал, используя болт крепления шкива коленчатого вала;
• выполните 3 полных оборота;
• при этом приводной ремень генератора и других вспомогательных агрегатов должен занять правильное положение на шкивах.

На этом процедура завершена. Обязательно проверьте результат. Если всё работает хорошо, можно отправляться в путь.

Как видите, самостоятельная установка приводного ремня электрического генератора на автомобиле Chevrolet Cruze проводится быстро, без использования многочисленных инструментов.

Но всё равно к работе следует подойти максимально ответственно, чтобы не допустить никаких ошибок, а также не спровоцировать ещё более серьёзные неисправности.

Замена ремней привода вспомогательных агрегатов Chevrolet Cruze

Инструменты:

• Вороток под торцевую насадку 3/4″
• Насадка на вороток 8 мм
• Насадка на вороток 13 мм
• Насадка на вороток E-14
• Насадка на вороток E-18
• Насадка на вороток двенадцатигранная 19 мм
• Отвертка плоская средняя / монтажная лопатка
• Сверло (5.5 мм)
• Лак

Детали и расходники:

Ремень насоса гидроусилителя (маркировка ремня 4РК-643, четырехклиновой, длина 643 мм) (55564676)

• Ремень вспомогательных агрегатов с кондиционером (маркировка ремня 6РК 1555, шестиклиновой, длиной 1555 мм) (55563925)
• Ремень вспомогательных агрегатов без кондиционера (маркировка ремня 6PK, длина 1453 мм) (55565302)
• Натяжной ролик ремня привода вспомогательных агрегатов (при необходимости) (55563512)

Примечание:

В этой статье показана замена ремня вспомогательных агрегатов Шевроле.

Для замены ремня насоса гидроусилителя включаем высшую передачу в коробке передач и толкаем автомобиль назад до совмещения отверстий в шкиве насоса с болтами крепления насоса.

1. Через отверстие в шкиве насоса головкой «на 13» отворачиваем верхний болт крепления насоса и извлеките болт.

Верхний болт крепление насоса ГУР Шевроле.

Примечание:

Аналогично ослабляем затяжку нижнего болта крепления насоса и поворачиваем насос к двигателю.

2. Плоской отверткой сдвиньте ремень вспомогательных агрегатов Шевроле Круз со шкива насоса гидроусилителя и извлеките его из моторного отсека.

Схема привода вспомогательных агрегатов автомобиля с кондиционером:

1 — шкив привода вспомогательных агрегатов;

2 — шкив генератора;

3 — натяжной ролик;

4 — шкив насоса охлаждающей жидкости;

5 — ремень привода вспомогательных агрегатов;

6 — шкив компрессора кондиционера.

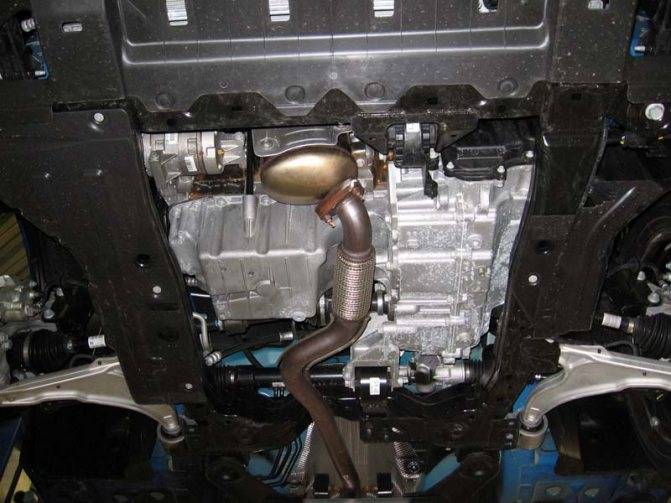

3. Открутите четыре болта защиты картера двигателя (болты показаны стрелками) и снимите защиту.

Защита картера двигателя Шевроле.

4. Снимите два пистона и открутите три болта крепления правого грязезащитного щитка моторного отсека.

5. Сдвиньте правый щиток вниз и снимите его.

6. Головкой E-18 поверните коленчатый вал Шевроле по часовой стрелке за винт крепления шкива и оцените состояние ремня.

Примечание:

Поверхность ремня не должна иметь трещин, подрезов и отслоений ткани от резины, а обратная сторона ремня – износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При наличии повреждений ремень необходимо заменить. Ремень также необходимо заменить при обнаружении на нем следов масла (перед заменой ремня причину его замасливания следует устранить) или при замене вышедшего из строя натяжного или направляющего ролика ремня.

7. Двенадцатигранной головкой на 19 поверните кронштейн ролика против часовой стрелки, преодолевая сопротивление пружины натяжного устройства, до совпадения отверстий в кронштейне и корпусе натяжного устройства.

8. Вставьте в отверстия стержень диаметром 5,5 мм (например, хвостовик сверла).

Зафиксировать натяжной ролик Шевроле Круз.

9. Снимите ремень с натяжителя и со всех шкивов.

Примечание:

Если ремень снимаем не для замены (например, при демонтаже генератора), перед началом работы помечаем направление вращения ремня.

Пометить направление ремня.

10. Если нужно заменить натяжной ролик, то открутите его головкой E-14.

Извлечь натяжитель вспомогательного ремня Шевроле.

Натяжной ролик Шевроле Круз.

11. Установка вспомогательного ремня Шевроле происходит в порядке, обратном снятию.

Примечание:

Надеваем новый ремень на шкив насоса охлаждающей жидкости и шкив насоса гидроусилителя. Для натяжения ремня монтажной лопаткой или большой отверткой отжимаем насос гидроусилителя от двигателя (до совмещения отверстий под верхний болт крепления насоса), заворачиваем и затягиваем верхний, а так же нижний болт крепления насоса.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Замена ремня ГРМ своими руками

Для тех кто отважился проводить такую операцию своими руками приводим инструкцию. Многие моменты в тексте поясняться не будут (о том как снять воздушный фильтр и т. п.). Также стоит упомянуть о том, что процедура имеет некоторые различия в зависимости от ДВС установленного на машине.

Приступим. В первую очередь необходимо снять воздушный фильтр с патрубком, защиту мотора и правый подкрылок вместе с защитным щитком, тем самым освободив пространство для работы.

После чего необходимо снять ремень привода дополнительных агрегатов. Для машин с мотором 1.6 (LXT/F16D3) алгоритм следующий:

• ключом на «14» откручиваем (не до конца) ролик натяжителя по часовой стрелке, ослабляя его натяжение;
• извлекаем ремень из его посадочных мест.

Для машин с моторами 1.6 (LDE/F16D4) и 1.8 (2H0/Z18XER) алгоритм немного другой:

• включаем пятую передачу и толкаем машину назад до совмещения отверстий в шкиве помпы ГУРа с болтами крепления насоса (на кпп-автомат не действует);
• затем отворачиваем болты крепления насоса гидроусилителя;
• теперь сдвигаем насос ближе к двигателю и снимаем ремень;
• при необходимости снимаем натяжной ролик, откручивая ролик головкой на «14».

Теперь поддомкрачиваем автомобиль, снимаем правое колесо. Как только вышеперечисленные действия выполнены — под поддон мотора устанавливаем деревянный брус и снимаем правую опору двигателя.

Затем вытаскиваются свечи зажигания. Снимается верхняя крышка привода ГРМ.

Теперь необходимо снять крышку ГБЦ. Сначала снимаем проводку, не забываем убрать фиксатор наконечника трубки вентиляции картера. И откручиваем все крепежные болты ГБЦ.

Теперь проворачиваем коленвал по часовой стрелке в такое положение, чтобы совместить метки (шкива привода вспомогательных агрегатов с меткой на нижней крышке привода ГРМ) и пазы хвостовиков на распредвалах.

На автомобилях с моторами 1.6 (LXT/F16D3) необходимо ослабить винты фиксирующие помпу.

Ослабляем шестигранником, аккуратно, ровно до того момента как можно будет повернуть сам насос и снять с него ремень.

Затем необходимо отвернуть болт шкива привода вспомогательных агрегатов. Для этого в коробке передач включаем пятую передачу и просим помощника нажать на тормоз.

После чего снимаем шкив, откручиваем крепления правой опоры, обеспечив доступ к остальной части крышек ГРМ. Снимаем кожухи, проверяем совпадение метки на зубчатом шкиве коленчатого вала с меткой на крышке блока цилиндров.

Проверяем метки на шкивах распредвалов и фиксируем шкивы (либо уголком с выпиленными проемами, либо специальным приспособлением, которое идет вместе с ремкомплектами (не всеми)).

Как только валы зафиксированы приступаем к откручиванию натяжного ролика. Сначала ослабляем ролик вставив в отверстие шестигранник и поворачивая ролик по часовой стрелке

Затем снимаем сам ремень ГРМ. Как только ремень снят проворачивать коленвал запрещено!

При необходимости меняем натяжные ролики, откручивая их через центральное крепежное отверстие. При установке натяжного ролика его пружину (выступ) необходимо совместить с пазом на блоке цилиндров.

Теперь устанавливаем новый ремень на шкивы, после чего надо выставить метки.

Затем заводим ремень за натяжной ролик и поворачиваем сам ролик по часовой стрелке. Как только ролик будет отпущен он натянется автоматически.

Извлекаем приспособление фиксации шкивов распредвалов, проворачиваем коленвал на 2 оборота, проверяем фазы газораспределения по меткам. Затем затягиваем болт крепления шкива доп.агрегатов, момент при затяжке — 95 Нм (1 затяжка), после первой затяжки докручиваем болт на 30, а потом на 15. Установка ремня закончена.

Собираем все в обратной последовательности, обращая внимание на усилие (момент) при затяжке остальных роликов и болтов крышки ГБЦ

Гамма силовых агрегатов модели Chevrolet Cruze

Пик сбыта модели пришелся на период официальных продаж Chevrolet Cruze в России, но уже сегодня эта машина пользуется хорошей популярностью на вторичном рынке. Седан получил широкую линейку силовых агрегатов, которая представлена двумя бензиновыми и одним дизельным мотором. На российский автомобильный рынок Шевроле Круз поставляли с 1.6 и 1.8-литровым двигателем вплоть до 2012 года. После чего стала доступна модификация автомобиля с движком, рабочий объем которого составлял 1.4 литра. С тремя вариантами силовых установок модель производилась до 2015 года и была один раз подвержена глубокому рестайлингу. Что касается платформы седана, то он делит основу Delta II с другим весьма популярным транспортным средством Opel Astra предпоследнего поколения. За счет того, что самый ощутимый вклад в разработку и производство модели вложило корейское подразделение General Motors, машина получилась гораздо дешевле и доступнее своего собрата по концерну.

Линейка моторов автомобиля выглядит следующим образом:

• LUJ – двигатель с рабочим объемом 1.4 литра, устанавливался под капотом машины в кузове хэтчбек J300 до 2015 года;
• A14NET – 140-сильный 1.4-литровый мотор, нашедший свое применение в рестайлинговой версии авто в кузове седан;
• F16D3 – 1.6-литровый 113-сильный мотор, которым в свое время также комплектовали Chevrolet Aveo;
• F16D4 – еще один движок на 1.6 литра в гамме моторов Шевроле Круз, но уже на 124 лошадиные силы, появился после рестайлинга автомобиля в 2012 году;
• F18D4, Z18XER – агрегат на 1.8 литра, состоял в линейке двигателей модели на протяжении всего выпуска, обладает мощностью равной 141 лошадиной силе.

Стоит отметить, что не со всеми доступными моторами машина поставлялась на российский рынок. Например, двухлитровая дизельная версия с турбонагнетателем Z20S1 было доступна только на американском и западноевропейском рынке. Что касается вариантом трансмиссии, то агрегировались движки либо 5-ступенчатой механической коробкой, либо 6-диапазонным автоматом. В механике часто текут сальники приводов, что в основном вызвано перепадом рабочих температур.

Сальники лучше всего менять самостоятельно весной или осенью, но дожидаясь усугубления ситуации. В целом механическая коробка надежная и особых проблем в ходе эксплуатации не приносит, но сервисмены рекомендуют производить замену трансмиссионного масла раньше положенного срока. Проблемы с автоматической коробкой возникают, как правило, по причине преждевременного износа гидроблока или соленоидов.

Когда необходимо заменять ремень ГРМ и выставлять метки?

Изношенный ремень ГРМ без преувеличения можно назвать «бомбой замедленного действия»

Важность этого элемента в системе автомобиля сложно переоценить. Обычно его выполняют из качественной резины, ресурс которой рассчитан на 50-60 тысяч км пробега. Но, если транспортное средство эксплуатируется в неблагоприятных условиях, интервал замены будет уже другим

Но, если транспортное средство эксплуатируется в неблагоприятных условиях, интервал замены будет уже другим.

В большинстве случае, интервал замены указан заводом-изготовителем в документации к транспортному средству. Помимо заложенного в ремень ресурса, стоит учитывать и следующие факторы, сокращающие срок эксплуатации резинотехнического элемента:

• Попадание моторного масла на поверхность ремня ГРМ
• Образование течи переднего сальника коленчатого вала
• Неисправность натяжного ролика
• Заклинивание помпы

Как видим, в системе авто может быть достаточное количество поломок, которые прямо воздействуют на срок эксплуатации ремня. Если наступил срок плановой замены, либо его ресурс был преждевременно исчерпан, недостаточно просто заменить старый механизм новым – необходимо также позаботиться о корректности монтажа. Чтобы успешно проделать всю работу, достаточно вооружиться необходимым инструментом, и знать, как выставить ремень по меткам.

Это интересно: Разборка и сборка редуктора заднего моста Chevrolet Niva

Chevrolet Cruze / Шевроле Круз: замена натяжителя и приводного ремня генератора

Казалось бы, с изобретением многорядной цепи – прочной, надежной и долговечной – ременные передачи должны бы уйти в прошлое. Но нет.

Среди основных преимуществ именно ременной передачи имеет смысл выделить следующие:

• Во-первых, резиновая или резиново-пластиковая деталь значительно дешевле стальной цепи;
• Во-вторых, ремень легче и не крадет часть КПД агрегата, на котором установлен;
• В-третьих, что касается генератора, то здесь проскальзывание ремня, что, например, в ГРМ неминуемо привело бы к катастрофическим последствиям, неопасно. Максимум, ослабление передачи понизит мощность устройства и снизит количество вырабатываемого им электричества. Никаких серьезных последствий для двигателя автомобиля эта неисправность иметь не будет.

Тем не менее, у этой детали предусмотрен механизм натяжения, но прежде поговорим о назначении и устройстве генератора, и какую функцию в нем выполняет ременная передача.

Генератор предназначен для выработки электрического тока, а точнее, для преобразования механической энергии вращения распределительного вала двигателя в электрическую. Осуществляется это посредством механизма, конструкцию которого все мы изучали в школе.

Состоит электрогенератор из магнита и катушки индуктивности и двух щеток, а также ряда деталей крепления и регулировочных механизмов. На проводах катушки, вращающейся в магнитном поле, возникает разность потенциалов, то есть электрический ток, который и снимается посредством двух скользящих по ней графитовых щеток.

Сама же катушка раскручивается посредством ременной передачи, натянутой между распределительным валом двигателя и осью самой катушки. Когда тот изнашивается, требуется замена ремня генератора Круз.

Этот механизм начинает работать в момент запуска двигателя, а вырабатываемая им электроэнергия расходуется на две цели:

• Подзарядку аккумуляторной батареи .Когда водитель поворачивает ключ зажигания в первое положение, он тем самым включает аккумулятор и на приборной панели загорается соответствующий сигнал. Но как только мотор запускается, этот сигнал гаснет;
• Это говорит о том, что генератор приступил к выполнению второй своей функции – питанию всех без исключения электроприборов автомобиля.

Проще говоря, аккумулятор необходим лишь для запуска двигателя. Если тот разряжен, осуществить запуск можно двумя способами:

• «Прикурить» от аккумулятора соседа по гаражу;
• С «толкача», то есть, раскрутив ротор генератора, вырабатываемый которым ток и заведет мотор.

Когда нужна на Шевроле Круз замена натяжителя: признаки неисправности приводного ремня

При сильном растяжении его толщина становится неодинаковой по всей длине, а по краям может появиться бахрома. Но первым и самым верным признаком износа ременной передачи станет недостаточное количество вырабатываемого генератором электричества. Так, например, если в процессе долгой поездки разряженный аккумулятор не зарядился либо уровень его зарядки невысок, то, скорее всего, проблема именно в генераторе.

Кстати, в комплекте с ремнем обычно продается и натяжной ролик, так что на Шевроле Круз замена натяжителя генератора осуществляется одновременно с установкой новой ременной передачи.

Установка новой передачи генератора на Шевроле Круз в автосервисе

По счастью, замена ремня генератора на Шевроле Круз операция для опытного специалиста несложная, она не сопряжена с демонтажом или разборкой тех или иных механизмов мотора. Генератор на практически всех моторах Круз расположен слева от двигателя и доступ к нему относительно свободный. Тем не менее, производить эту операцию самостоятельно не стоит, так как главное в этом вопросе – обеспечить правильное натяжение ремня, что может сделать только специалист, обладающий достаточным опытом.

Будучи клиновидным, приводные ремни могут иметь различные углы скоса граней. В автосервисах, специализирующихся на обслуживании автомобилей марки Шевроле, как правило, всегда есть в наличии различные ремни – как оригинальные, так и их качественные аналоги, так что, доверив ремонт своей машины специалистам, вы избавитесь сразу от нескольких проблем.

Что же касается стоимости этой операции, то она невелика и большую ее часть составляет стоимость самой детали, нежели работы по ее установке.

Процедура замены

Многие водители, особенно те, которым ранее не приходилось иметь дело с ременным приводом механизма ГРМ, мало уделяют внимания техническому состоянию деталей этого узла. Это совершенно неправильно, так как нагрузки зубчатый ремень испытывает значительные. Он передаёт вращение от коленвала насосу охлаждающей жидкости, распредвалу

Обрыв ремня, срезание зубьев не позволят запустить мотор, поэтому состоянию деталей привода следует уделять особое внимание

Выполнить замену изношенных деталей механизма ГРМ можно самостоятельно. Специального инструмента, оборудования не потребуется. Работу можно выполнить в гараже над смотровой ямой, эстакаде, подъёмнике. Если руки уверенно держат слесарный инструмент, владелец автомобиля знаком с устройством силового агрегата, можно браться за работу.

Какой ремень приобрести и что потребуется

Сегодня менеджеры торговых сетей предлагают большой ассортимент зубчатых ремней для привода механизма ГРМ. Если спросить совета у ремонтников, то они посоветуют использовать оригинальный ремень GM 96183353, но стоимость его соответствует репутации изделия, его качеству. Можно успешно использовать запасные части от компании Gates, Contitech. При выборе следует тщательно проверить приобретаемую деталь, так как можно купить подделку. Кроме этого, специалисты рекомендуют одновременно с ремнём менять ролик натяжного устройства, насос охлаждающей жидкости.

Из инструмента понадобиться:

1. Гаечные ключи (рожковые, накидные).
2. Набор головок с воротком.
3. Шестигранники.
4. Отвёртки с плоским, крестообразным лезвием.
5. Молоток, плоскогубцы, монтажную лопатку.
6. Автомобильный домкрат.
7. Подставку под кузов автомобиля.
8. Противооткатные башмаки.
9. Ветошь.

Если запланирована замена помпы, тогда придётся запастись антифризом для доливки, ёмкостью для слива охлаждающей жидкости.

Пошаговое описание

Когда автомобиль будет выставлен на месте проведения работ, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные башмаки. Работу начинают в моторном отсеке. В первую очередь отключают клеммы АКБ, чтобы не случилось короткого замыкания в электрических цепях. Далее порядок действий будет таким:

Отворачивают крепёж корпуса воздушного фильтра, снимают его вместе с подводящими патрубками.

Рекомендуем: Щетки стеклоочистителя Форд Фокус 2 2005-2010 г

Снятие воздушного фильтра

• Следующим шагом будет снятие защиты механизма привода ГРМ, для этого необходимо отвернуть 4 винта, после этого кожух вынимают из моторного отсека.
• Далее следует сорвать колёсные болты правого переднего колеса.
• После этого автомобильным домкратом приподнимают переднюю часть кузова, опускают её на подставку, колесо снимают.
• Снимают пластиковую защиту арки переднего колеса, получают доступ к нижней защите ГРМ, снимают её.

Снятие нижней крышки ГРМ

• Проворачивают коленвал до совпадения установочных меток. Удобно работать головкой с длинным воротком.
• Работе будет мешать ремень ГУР, генератора, который следует снять. Для этого ослабляют натяжение генератора, отворачивают крепление шкива ГУР, снимают ремень, затем шкив.
• Доступным способом фиксируют коленвал от проворачивания, снимают с него шкив.

Сняти шкива коленвала

Отпускают крепление ролика натяжного устройства, снимают зубчатый ремень.

Снятие натяжного ролика Установку новых деталей проводят в порядке обратном их снятию. Перед установкой следует проверить совпадение установочных меток, если они не сдвинулись, можно устанавливать новый зубчатый ремень.

Необходимо следить за правильным натяжением ремня в приводе. Для этого на корпусе механизма натяжения имеются метки. Ролик следует поворачивать до тех пор, пока они не совместятся. Когда ремень будет натянут, следует повернуть коленвал на два оборота, проверить совпадение установочных меток. Если они не сдвинулось, можно завершать установку ранее снятых деталей.

Правильное натяжение

Установочные метки

Чтоб получить максимальную эффективность работы силового агрегата, следует правильно настроить работу механизма распределения впуска горючей смеси, отвода отработанных газов. Для этого на двигателе имеются установочные метки, совпадение которых гарантирует нахождение поршня первого цилиндра в мёртвой точке. Метки наносят на шкивах коленвала, распредвала, а также на задней крышке механизма ГРМ, блоке цилиндров. Валы проворачивают до тех пор, пока риска на шкиве распредвала не станет строго напротив углубления защитного кожуха ГРМ. Шкив коленвала также имеет риску, которая совмещается с отливом на блоке цилиндров. При таком их расположении можно получить ожидаемые показатели работы мотора.

Когда менять ремень?

Производитель рекомендует совершать плановую замену ременной передачи через 70 000 км. Но ремень может выйти из строя и несколько раньше, чему могут способствовать несколько причин. Например, если машина испытывает постоянные повышенные нагрузки, то это обязательно скажется на состоянии ремня. Использование автомобиля при пониженных температурах – это тоже повод почаще заглядывать под капот.

Состояние ременной передачи можно оценить визуально. Для этого совсем необязательно быть экспертом в области автомобильного ремонта. Если на поверхности ремня будут обнаружены трещины, выбоины, сколы и прочие подобные дефекты, значит, ременная передача уже выработала свой ресурс, и уже давно пора заменить ее на новую

На зубья тоже следует обращать внимание. Если они износились, то это тоже сигнал к замене ремня

Недопустимо наличие на поверхности ременной передачи масляных пятен. Это означает, что сальник начал протекать. А ведь масло губительно действует на резину, и такой ремень уже тоже не жилец.

Частенько на форумах в интернете можно встретить высказывания автолюбителей о том, что совсем необязательно соблюдать сроки службы ремня. Они говорят, что ремень может служить намного дольше указанного производителем срока, и ничего страшного в этом нет. Но это неоправданная экономия, так как она может привести к серьезным последствиям, и тогда уже придется немаленькие деньги за ремонт. Даже если ремень и не порвется, то все равно его износ обязательно приведет к тому, что мотор будет работать нестабильно. Поэтому эксперименты здесь неуместны, и изношенные детали менять следует вовремя.

Далеко не каждый автолюбитель захочет возиться с заменой ременной передачи. Процедура эта довольно непростая, и все же ее под силу выполнить каждому. Для этого достаточно приложить некоторые усилия. Для Шевроле Круз родным считается ремень, изготовленный фирмой Gates. Именно его и лучше всего покупать. Кроме ремня нужно позаботиться о приобретении и других расходных материалов – роликов, сальников, прокладок и, если понадобится, помпы. Подготовьте весь необходимый инструмент и можете начинать.

2290-8-09-31

…в соответствующий паз на крышке блока цилиндров.

Перед монтажом ремня проверяем по совпадению установочных меток (см. выше) правильность установки коленчатого вала и корпусов исполнительных механизмов распределительных валов системы регулирования фаз. При необходимости поворачиваем коленчатый вал и зубчатые шкивы распределительных валов в нужное положение. Надеваем ремень на зубчатые шкивы коленчатого и распределительных валов и заводим ремень за направляющий ролик. Повернув натяжной ролик по часовой стрелке, заводим за него ремень и отпускаем ролик. При этом ремень автоматически натянется.

Вынимаем фиксирующее приспособление из пазов хвостовиков распределительных валов. Проворачиваем коленчатый вал на два оборота по часовой стрелке за винт крепления шкива привода вспомогательных агрегатов.

Вновь проверяем фазы газораспределения. В случае несовпадения установочных меток повторяем процедуру установки ремня привода ГРМ.

Затягиваем винт крепления шкива привода вспомогательных агрегатов вначале моментом 95Н·м. Далее доворачиваем на 30°, а затем еще на 15°.

Все остальные детали и узлы устанавливаем в обратной последовательности.

ТО Chevrolet Cruze: проверка и замена ремня привода ГРМ в двигателях 1,6 (124 л.с.) и 1,8 л
