Как заменить реле-регулятор и генератор на Лада Калина

Меняем подшипники в Ладе Калине

Выпрямительные блоки, присутствующие в конструкциях генераторных установок модельного ряда «АвтоВАЗа», за время эксплуатации удостоились немалого числа негативных отзывов. Это утверждение также справедливо для рассматриваемой нами Лада Калина. Эти модули могут огорчить поломкой уже при пробеге в 10 тыс. км, что предполагает ремонт или замену устройства. Также на практике выявлено: причиной большинства неисправностей выступает кронштейн генераторной установки. Впрочем, подшипники также могут прийти преждевременно в негодность. Отрадно, что с такой проблемой владельцы в состоянии справиться самостоятельно.

Для осуществления ремонта генераторного модуля потребуется его предварительная разборка. С этой целью шуруповертом «захватываем» наконечники кабелей статора и незначительно вытягиваем их из пружин, присутствующих в диодном мосту. Далее следует открутить болты, удерживающие сам мост. Вдобавок отвинчиваем соединяющий болт.

Разобрав корпус генераторной установки LADA Kalina, прибегаем к проверке целостности заднего подшипника. Здесь потребуется покрутить его внешнюю обойму. Если она вращается без ощутимых затруднений и звуков, а также не склонна издавать люфт, то констатируем исправность подшипника. Когда малейшие признаки износа налицо, меняем его без раздумий.

Дальнейшим действием будет демонтаж кронштейна генераторного узла. Тем же шуруповертом поддеваем статор и вынимаем из обшивки. В конструктиве кронштейна присутствует подшипник, который также подлежит ревизии и замене (при необходимости).

Подшипник передней части генератора LADA Kalina завальцован внутри обшивки. Производитель не рекомендует прибегать к его замене. Однако мастера все же советуют выполнять эту процедуру, поскольку при поломке придется заменить генератор целиком, что весьма недешево.

Замена колодок задних Калина

Регулятор холостого хода Калина

Калина торпеда

Снять данный подшипник можно, однако предварительно придется извлечь шкив и присутствующую здесь пробку. Далее, применяя молоток с резиновым бойком, производим выемку ротора. Заметим, что фронтальную обшивку изделия придется зажать тисками. Подшипник извлекаем с особой аккуратностью.

Основной процесс

Замена генератора в случае Калины с 8 клапанным или 16 клапанным двигателем подразумевает выполнение следующих шагов:

  • В первую очередь потребуется установить автомобиль на ремонтное место и зафиксировать положение его колес с помощью противооткатных упоров. Также необходимо заглушить двигатель и отсоединить клеммы от аккумулятора для обеспечения безопасности проводимых работ.
  • После этого нужно ослабить ролик натяжителя ремня, который фиксирует положение генератора. Чтобы это сделать, потребуется открутить крепежные элементы и демонтировать их.
  • Следующее действие – это отсоединение штекера, закрепленного посредством пластиковой защелки. Чтобы его снять, необходимо слабо нажать на нее и потянуть в сторону. Если все сделать правильно, штекер удастся вынуть без проблем.

Также потребуется снять клеммы проводов, расположенные под защитным колпачком. Поэтому владельцу автомобиля сначала нужно будет демонтировать защитный колпачок, поддев его, и только потом снять клеммы.

Очередной шаг – это выворачивание гайки крепления верхней части генератора. Считается самым сложным процессом среди перечисленных, и лучше заранее ознакомиться с устройством автомобиля, чтобы не возникло каких-либо проблем.
Чтобы гайка быстро поддалась, ее можно стронуть воротком, а затем поработать трещоточной рукояткой. Наконец, останется только легонько стукнуть по выпирающему болту, чтобы он сдвинулся с места, после чего можно будет вынуть его с обратной стороны.
Когда будет снят верхний болт крепления генератора, можно приступать к нижнему. Действия те же самые – вороток, трещоточная рукоятка, легкий стук и демонтаж. Однако в этом случае рекомендуется придерживать гайку с обратной стороны, чтобы она не прокрутилась.
Далее следует приступить к демонтажу штока

Делать это следует аккуратно и осторожно, так как внутри него находятся подшипник и втулки. Их потребуется удерживать, чтобы они не упали и не потерялись.. Окончательным шагом станет демонтаж генератора, очистка внутреннего пространства от загрязнений, ржавчины, возможных следов масла, а также установка нового агрегата – штатного генератора или его аналога

Окончательным шагом станет демонтаж генератора, очистка внутреннего пространства от загрязнений, ржавчины, возможных следов масла, а также установка нового агрегата – штатного генератора или его аналога.

Проверить работоспособность генератора можно мультиметром, подключив его к клеммам аккумулятора. Показатель напряжения не должен быть меньше 13,4 вольт.

Подводным камнем при замене генератора Лада Калина с кондиционером является измененное его положение, поэтому подбираться к нему придется с другой стороны.

Таким образом, чтобы не приходилось часто менять генератор, рекомендуется регулярно осматривать техническое состояние автомобиля и при необходимости выполнять ремонт тех или иных деталей, устройств, систем. Несомненно, ремонт обойдется владельцу Калины несколько дешевле, чем покупка новых запчастей и целых агрегатов.

Разборка, проверка и сборка генератора(модель мощностью 75 А)

Рис. 7.19. Компоненты генератора: 1 – шкив; 2 – уплотнительное кольцо; 3 – ротор в сборе; 4 – задний подшипник; 5 – держатель подшипника; 6 – передний кронштейн генератора; 7 – передняя крышка; 8 – статор; 9 – планка; 10 – регулятор напряжения и щеткодержатель; 11 – щетка; 12 – пружина щетки; 13 – пылезащитное кольцо; 14 – выпрямительный блок; 15 – задний кронштейн генератора

Разборка (модель мощностью 75 А)

Отверните три стяжных болта.

Рис. 7.20. Снятие переднего кронштейга генератора

Вставьте плоскую отвертку между передним кронштейном генератора и статором и, действуя отверткой как рычагом, отделите (вниз) передний кронштейн генератора (рис. 7.20).

Не вставляйте отвертку слишком глубоко, чтобы не повредить обмотку статора.

Рис. 7.21. Подогрев узла подшипника с помощью паяльника

Может оказаться, что снять задний кронштейн генератора будет трудно, поскольку мешает стопорное кольцо, используемое для фиксации заднего подшипника. Для облегчения снятия заднего кронштейна подогрейте узел подшипника с помощью паяльника мощностью 200 Вт (рис. 7.21).

Закрепите ротор в тисках так, чтобы сторона со шкивом была вверху.

ВНИМАНИЕ

Следите за тем, чтобы губки тисков не повредили ротор.

Отверните гайку крепления шкива, снимите пружинную шайбу, затем снимите шкив и проставку.

Снимите передний кронштейн генератора и два уплотнительных кольца.

Извлеките ротор из тисков.

Рис. 7.22. Отсоединение гайки вывода «В» генератора

Отверните винты крепления щеткодержателя и выпрямительного блока. Затем отверните гайку вывода «В» генератора (рис. 7.22).

Снимите статор в сборе с заднего кронштейна.

Снимите пылезащитное кольцо со щеткодержателя.

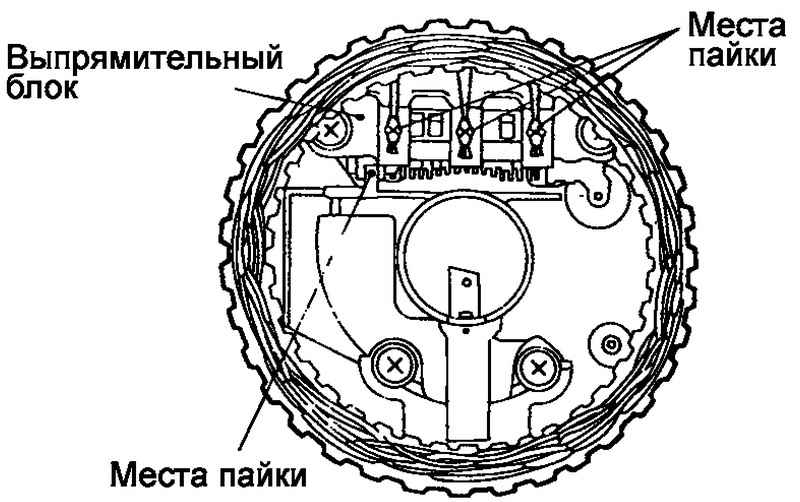

Перед снятием статора отпаяйте три провода обмотки статора от главных диодов выпрямительного блока.

При пайке/ распайке контактов, будьте осторожны, чтобы тепло от паяльника как можно меньше воздействовало на диоды. Производите данные операции как можно быстрее.

Будьте осторожны, чтобы не приложить чрезмерных усилий к контактам диодов.

Рис. 7.23. Места пайки контактов щеткодержателя

Перед отсоединением выпрямительного блока от щеткодержателя отпаяйте два контакта, припаянные к выпрямительному блоку (рис. 7.23).

Проверка ротора

Рис. 7.24. Проверка наличия замкнутой цепи между контактными кольцами

Проверьте отсутствие обрыва в обмотке ротора. Проверьте наличие замкнутой цепи между контактными кольцами (рис. 7.24).

Почему садится АКБ: потел ли больной перед смертью?

Почему иная батарея сдает, поработав всего год-другой? На автомобиле она заряжается от генератора — при постоянном напряжении в бортовой сети. После пуска двигателя интенсивная зарядка длится всего несколько минут (такую называют ускоренной). Ток в начале заряда может достигать десятков ампер, но затем на протяжении всей поездки он близок к нулю. При таком «стиле жизни» батарея постоянно недозаряжена, на пластинах образуются крупные нерастворимые кристаллы сульфата свинца — они увеличивают внутреннее сопротивление батареи, а ее емкость с каждым циклом становится все меньше.

Напомним, что полностью разряженной считается та батарея, у которой напряжение на клеммах упало до 10,2 В, так как при меньшем она начнет уже разрушаться. Но пустить исправный двигатель в летнее время такая батарея может запросто! Другое дело после ночи на морозе, здесь уж точно ничего не выйдет.

Нередко батареи — лидеры рекламных тестов работают на троечку и недолго. Отчасти это объясняется способом их зарядки перед испытанием: использование постоянного тока позволяет добиться стопроцентного соответствия заявленной емкости. При этом напряжение в конце заряда может превышать 16 В. В исправном автомобиле такого не встретишь. Например, на нашей «десятке» бывало и 13,2, и 14,7 В. Первое вполне может уморить любого призера теста! Для новейших батарей, как правило, необходимо зарядное напряжение не ниже 15,1 В (как, например, на Kalina). Но некоторые (те, что попроще и потяжелее) иной раз служат владельцам долгие годы, семь-восемь лет не такая уж редкость! Отечественные, к слову, сделаны так, что прекрасно заряжаются при напряжении 14,5 В.

Причины неисправности

Вид старого и нового реле регулятора напряжения

Существует несколько причин выхода со строя реле регулятора на автомобиле. Рассмотрим, основные из них:

  1. Короткое замыкание в бортовой сети, которое привело к выходу со строя реле регулятора. Это случается довольно часто, поскольку генератор сам служит источником питания, и между ним и выработанным током нет предохранителя, который бы защищал.
  2. Износ . Как и любая деталь в автомобиле реле регулятора может износиться.
  3. Стёрлись щётки .

Стрелкой отмечены стёртые щётки. Их длина 3 мм вместо положенные 5 мм.

Как определить, что реле регулятора вышло со строя?

Схема подключения генератора к электроцепи

Рассмотрим, основные варианты:

  1. Недостаточный заряд аккумуляторной батареи приводит к тому, что автомобиль после того, как выключили зажигание, плохо заводится или вообще может не завестись.
  2. Свет при оборотах в 2000 светит нормально, а на холостом ходу тускнеет.

После того, как разобраны основные причины, можно перейти к процессу замены.

Устройство генератора Калина

Процесс замены реле регулятора генератора

Итак, процесс замены реле регулятора генератора потребует демонтаж самого изделия, но при этом не понадобится яма, а все операции можно провести с моторного отсека. Рассмотрим, пошагово, как заменить реле регулятора генератора на Ладе Калине:

  1. Снимаем «клемму-минус».
  2. Для замены реле придется демонтировать генератор.

Добро пожаловать! Регулятор напряжения – он установлен на генераторе и непосредственно связан с ним, благодаря нему весь ток который отдаёт генератор изменяется и идёт более ровным, вот к примеру чем сильнее крутить двигатель у автомобиля (Повышать обороты то есть) то и генератор будет работать сильнее и намного больше отдавать тока, всё это происходит потому что генератор связан с двигателем (А именно он связан с коленчатым валом), но напряжение в бортовой сети от этого вить тоже будет меняться (Чем больше тока даёт генератор, тем и возрастает сила этого тока во всей бортовой сети автомобиля), поэтому при увеличение оборотов у вас и свет постоянно будет гореть сильнее, а при понижение он будет тускнеть так как сила тока будет уменьшаться, вот именно что бы и не было такого, был изобретён регулятор напряжения, благодаря которому сила тока в бортовой сети постоянно остаётся одна и та же, но она меняется при включение дополнительных приборов которым нужно по больше тока, то есть к примеру вы включаете фары дальнего света у автомобиля и через регулятор увеличивается подача тока чтобы хватило мощности на эти фары, кроме того подача тока протекающая через регулятор идёт постоянная и не скачет то сильнее то ниже, поэтому фары работают в одном режиме и не светят то сильнее то слабее.

Примечание! Для того чтобы поменять или проверить регулятор напряжения, нужны будут: Два разных вида отвёрток, а так же два гаечных ключа которые будут размером «на 12», и ещё вам понадобится постоянного тока вольтметр благодаря которому можно будет чётко определить какое напряжение у вас в бортовой сети и не скачет ли оно, и из электроприборов ещё пригодится мегомметр благодаря которому вы сможете проверить на исправность конденсатор регулятора, благодаря которому сила тока и остаётся постоянной при подаче в бортовую сеть!

Где находится регулятор напряжения? Он располагается на самом генераторе как уже и было сказано чуть ранее, к нему так же подходит провод плюс и колодка проводов, чтобы регулятор не загрязнялся он закрывается для этого ещё и в дополнение пластмассовой крышкой, более подробно вывод который выходит из регулятора вы можете посмотреть на фотографии которая расположена ниже, на этом фото можно как раз таки увидеть ту самую пластмассовую крышку которая закрывает регулятор, а на другом фото (Маленьком) можно увидеть то что крышка уже снята и торчит только лишь один вывод который идёт от регулятора (Данный вывод на обоих картинках указан красной стрелкой).

Замена щеток генератора lada kalina sedan (ваз калина)

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения. См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

Замена регулятора напряжения Лада Калина

осуществляется следующим образом

1. Отсоедините минусовой провод от аккумулятора.2. Отсоедините колодку возбуждения от генератора.

3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.

4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух.5. Выверните два винта крепления регулятора и снимите регулятор напряжения.

6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения.7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.

При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменитьУстановка регялятора производится в обратном порядке.

Замена выпрямительного блока с конденсатором Лада Калина

1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.

2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке

Проверка диодов на выпрямительном блоке Лада Калина

1. Доды проверяются универсальным прибором. (всего 6 диодов)Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Проверка обмоток генератора Лада Калина

1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.

Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.

Видео по замене реле регулятора напряжения на Лада Калина:

В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.

Лада Калина Хэтчбек 300Hp/400Nm › Бортжурнал › Установка генератора 2108/2110 на калину

Как я уже рассказывал, генератор на калине был переделан на 2110.

Теперь расскажу о некоторых моментах к которым нужно быть готовым заранее, чтобы все запустилось с первого раза.

Итак, в первую очередь нам нужна клемма возбуждения генератора. На старых генераторах она другая, и чтобы не лишать себя возможности ставить любой генератор, мы подпаиваем вторую клемму с отрезком провода рядом с родной.

Второй момент — отличие в цепях возбуждения генератора. Генераторы калина/приора/гранта имеют внутри умный регулятор напряжения, который измеряет его выходное значение прямо с диодного моста, а ток для возбуждения берет с + клеммы генератора. Индикатор зарядки в приборке для него — это всего лишь выход, который регулятор включает если зарядки нет.У генераторов 2108/2110 все немного по-другому.Они получают возбуждение через индикатор в приборной панели, и пока внутреннего возбуждёния в генераторе не формируется, индикатор горит.Для начального возбуждения ему нужен ток, который ему взять негде — на новых панелях индикатор зарядки — это светодиод, к тому-же отсутствуют дополнительные резисторы возбуждения.

Данное решение было уже не раз описано, но позволю себе продублировать.Итак, снимаем панель приборов и разбираем её. Снимаем стрелки с приборов, и вытаскиваем плату.

Для нас уже сделаны три посадочных места под выводные резисторы, и сделаны отверстия. Ставятся резисторы с обратной стороны платы, но паять надо изнутри.

В общей сложности в цепь нужно запаять сопротивление величиной от 40 до 60 ом. Можно набрать из нескольких, как это сделал я. Мощность резистора должна быть не менее 5Вт.Впаиваем резисторы любые пары отверстий.

При такой установке они оказываются включены параллельно. У меня оказалась пара, которую было необходимо включить последовательно для получения нужного сопротивления, поэтому я установил их так

После монтажа подключаем плату приборки в разъем и проверяем что светодиод зарядки зажигается и гаснет после запуска.

Вуаля! Теперь мы можем устанавливать генераторы от 2108, 2110, калины и приоры.

Внимание!Генераторы 2108/2110 в отличии от калины/приоры имеют недостаток в виде вяло работающего родного регулятора, который поддерживает весьма низкое напряжение в бортсети.Лечение этой проблемы известно и имеет несколько путей. Я выбрал установку готового трехуровневого регулятора. Так же можно внедрить один, или пару диодов внутрь генератора, информацию на эту тему вы можете найти в сети

Так же можно внедрить один, или пару диодов внутрь генератора, информацию на эту тему вы можете найти в сети.

Снятие и разборка генератора

Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи. Снимаем ремень генератора (см. «Проверка состояния и замена рем­ня привода генератора»).

Нажав на фиксатор колодки про­вода предварительного возбуж­дения генератора . . отсоединяем колодку от разъема регулятора напряжения.

Головкой «на 13» отворачиваем гайку крепления наконечников проводов к выводу «В+». . и снимаем их с вывода.

Головкой «на 17» отворачиваем болт нижнего крепления генера­тора и вынимаем его. Вынимаем гайку из кронштейна ге­нератора.

Головкой «на 13» отворачиваем гайку болта верхнего крепления генератора.

. и снимаем генератор. Разбираем генератор 5132. 3771 для замены регулятора напряжения, выпря­мительного блока, ротора, статора и подшипников.

Головкой «на 8» отворачиваем три гайки крепления кожуха.

. и снимаем кожух.

Снимаем со шпилек крепления ко­жуха три металлические шайбы.

Шлицевой отверткой отворачи­ваем два винта крепления выво­дов регулятора напряжения.

Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.

. и снимаем регулятор.

Маркером помечаем взаимное положение крышек генератора.

Головкой «на 7» отворачиваем че­тыре болта, стягивающие крышки.

Снимаем заднюю крышку со ста­тором в сборе. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно перед­ней крышки.

Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора. Отворачиваем гайку крепления шки­ва, зажав инструментальную головку трубным ключом или в тисках. Снимаем пружинную шайбу

. и распорную шайбу.

Выталкиваем вал ротора из передней крышки.

. и снимаем крышку Для замены переднего подшипника.

. шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.

Снимаем прижимную пластину.

Руками выталкиваем подшипник из гнезда.

. и снимаем его. Если вытолкнуть подшипник не удает­ся, выбиваем его с помощью оправки или инструментальной головки под­ходящего диаметра. Для замены заднего подшипника..

. двухзахватным съемником спрес­совываем подшипник с вала ротора. При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ро-тора. Для установки захватов съемни­ка на пластмассовой втулке ротора выполнены две лыски. Если необходимо снять выпрямительный блок или статор.

. отпаиваем шесть выводов об­мотки статора от выводов выпря­мительного блока. . и, отвернув ключом «на 8» три гай­ки крепления, снимаем выпрямительный блок и статор. Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус (см.«Проверка генератора»). Сборку генератора выполняем в об-ратной последовательности. Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок.

. и напрессовываем подшипник на задний конец вала оправкой или отрезком трубы подходяще­го диаметра, прикладывая усилие только к внутреннему кольцу подшипника. Если передний подшипник не удает-ся вставить в крышку генератора..

. запрессовываем его подходя­щей инструментальной голов­кой, прикладывая усилие к на­ружному кольцу подшипника.

Подскажите как снять и заменить генератор Лада Калина? А то не хватает напряжения, прошлый раз менял регулятор. Но помогло не надолго, хочу поставить новый по мощнее.

  • Причина свиста генератора на ВАЗ Калина – 7 ответов
  • Возгорание генератора ВАЗ Калина – 3 ответа
  • Отказ генератора на Калине, универсал – 3 ответа
  • Почему новый генератор не даёт зарядки? – 3 ответа
  • Плохо заводиться Калина – 2 ответа

Ничего сложного в снятии и замене генератора на Лада Калина как бы и нету..

Для замены генератора на 16-кл. Калине тебе понадобятся теплый гараж с ямой и набор ключей: 13, 19; головки: 8, 10 и 13.

Снять: пластиковую защиту двигателя и бачок омывателя (ведь лучше будет открутить несколько лишних гаек чем потом мучатся). Так что с моторчика омывателя снимай разъемы и ключами на «8» и «10» откручивай гайки крепления бочка. Бочек прикручен в двух местах.

Затем снять ремень генератора и скинуть фишку от «гены».

Если есть снизу защита двигателя, то демонтируем и её. Потом отключить провода генератора.

Провода прикручены двумя болтами (до верхнего достать не сложно, а второй снизу с ямы головкой и ключом на «13», как раз для этого и нужно было снимать бачок).

Генератор с Калины вынимай снизу, а если 8-ми клапанная, то вытаскивается сверху.

Конечно можно снять генератор на Калине и без ямы, подлезать ключами сверху, но сделать это будет гораздо сложнее.

Вынужденный тюнинг

К сожалению, с 2011 года конструкторы упразднили на «Калине» натяжитель. Руководствовались они при этом в первую очередь соображениями экономии, но сделали это без всякой доработки генератора. На практике сразу участились случаи его преждевременного выхода из строя. Поэтому владельцы самостоятельно стали устанавливать натяжитель на свои автомобили.

Сделать это не очень сложно. Правда придется приобрести не только сам натяжитель, но и кронштейн генератора. Единственная проблема — эта демонтаж штатного ремня. Снять его очень тяжело, так как он очень туго натянут на заводе. Его можно просто разрезать, так как придется покупать новый. Дело в том, что ремень генератора «Калины» без натяжителя имеет размер 820 мм, а необходим будет 880.

Появился свист в р-не генератора. Проверка натяжения ремня — в норме. Подозрение на ролик прижимной. Более тщательный осмотр показал — ремень перескочил на 1 канавку вправо на шкиве. Ослабляем, переставляем, натягиваем — свист исчез.

5000 тык.) На 38000 тык. начал свистеть очень сильно, свист не исчезал даже после прогрева. При осмотре выяснилось, что ремень перескочил на одну канавку в сторону двигателя на шкиве калинвала. Переставили наместо, отрегулировали натяжение, через 2000-3000 тык. история повторяется. Ролик тоже стоит с перекосом. Вся собака зарыта в механизме натяжения, точнее в его перекосе. Буду пробывать выравнивать шайбами.

Когда заменяем ремень генератора или при ремонте двигателя обязательно нужно проверить состояние ролика натяжного устройства генератора.

Ролик должен вращаться легко и бесшумно, не должно быть следов смазки из ролика

Для замены ролика нужно ослабить натяжение ремня привода генератора.

Поддеваем отверткой крышку ролика (показано на снятом натяжном устройстве)

Снимаем крышку ролика

Накидным ключом или головкой на 17 отворачиваем болт крепления ролика к нижнему кронштейну натяжного устройства (резьба болта левая, поэтому отворачиваем болт по часовой стрелке)

Для наглядности показываем на снятом натяжном устройстве

Вынимаем натяжной ролик с болтом, опорной втулкой и шайбой

Устанавливаем натяжной ролик в обратной последовательности

Чтобы снять полностью натяжное устройство, ослабляем натяжение ремня.

Головкой на 13 отворачиваем болт крепления верхнего кронштейна натяжного устройства к кронштейну генератора.

Снимаем с болта шайбу (расположена с внутренней стороны кронштейна натяжного устройства), вынимаем болт и втулку.

Головкой на 13» отворачиваем болт крепления нижнего кронштейна натяжного устройства к кронштейну генератора (для наглядности показано на демонтированном двигателе).

Вынимаем натяжное устройство в сборе.

Вынимаем болт крепления нижнего кронштейна натяжного устройства, сняв с него дистанционную и две чашечных шайбы.

При необходимости разбираем натяжное устройство ремня привода генератора.

Собираем и устанавливаем натяжное устройство в обратной последовательности

Источники

  • https://avtonomnaya-gazifikaciya.ru/kalina/natyazhnoj-rolik-generatora.html
  • https://prometey96.ru/lada-remont/rolik-generatora-kalina.html
  • https://AutoClub174.ru/remont/zamena-rolika-natyazhitelya-remnya-generatora.html
  • https://akki-carsh.ru/dvigatel/natyazhnoj-rolik-generatora-kalina.html
  • https://autoservismoskva.ru/drugoe/zamena-natyazhnogo-rolika-remnya-generatora-kalina.html
  • https://venteler.ru/zamena-natyazhnogo-rolika-remnya-generatora-kalina-8-kl-bez-konditsionera/
  • https://AvtoSotka.ru/to/natyazhnoj-rolik-kalina.html
  • https://www.zr.ru/content/articles/833513-lada-granta-proverka-i-zamena-remnya-privoda-vspomogatelnyx-agregatov/
  • https://dvd-podgolovnik.ru/drugoe/zamena-rolika-generatora-kalina.html
  • https://automall66.ru/kak-snyat-natyazhnoy-rolik-remnya-generatora-kalina/
  • https://ladaservice.info/lada-kalina/dvigatel-lada-kalina/natyazhitel-remnya-generatora-lada-kalina/

Как снять генератор на ЛАДА «Гранта»

Снимать генератор “Гранты” приходится по различным причинам: для ремонта, обслуживания, доработки агрегата. Сделать это можно без помощи других, если знать как снять генератор на “Гранте”. Зависимо от модификации автомобиля (8-ми либо 16-ти клапанный движок, наличие кондюка), процедура демонтажа генератора имеет свои особенности, потому стоит разглядеть каждый вариант раздельно.

Как снять генератор на 8-ми клапанной “Гранте” без кондиционера

Для работы пригодятся:

Перед тем, как снять генератор на “Гранте” без кондюка, следует отключить “массу” от аккума, сняв минусовую клемму. Порядок действий последующий:

  • открутить 2 задних болта крепления защиты мотора;
  • открутить 4 фронтальных болта защиты мотора;
  • снять защиту мотора (брызговик) с машины;
  • отстыковать колодку проводов от генератора;
  • демонтировать защитный колпачок гайки, удерживающей силовой провод;
  • открутить гайку и отстыковать силовой провод генератора;
  • открутить верхнюю гайку крепления генератора “Гранта”;
  • отжать генератор монтажной лопаткой и извлечь верхний болт крепления;
  • открутить нижний болт крепления генератора;
  • отодвинуть генератор от мотора монтажной лопаткой и извлечь нижний болт крепления;
  • сместить генератор в направлении правого брызговика;
  • снять ремень генератора со шкива агрегата;
  • вытащить генератор;
  • снять ремень генератора со шкива коленвала.

Чтобы поставить генератора ЛАДА “Гранта” на место, необходимо выполнить действия в обратном порядке.

Важно: при установке ремня генератора следует убедиться, что ручьи шкивов и ручьевые дорожки на ремне совпадают

Как поменять генератор на 16-клапанной “Гранте”

Крепление генератора на 16-клапанной вариации “Гранты” отличается наличием механизма натяжения ремня. Поэтому процедура замены генератора на этой модели немного отличается. Для работы понадобятся торцовые ключи на 8, 10 и 13. Как и при демонтаже генератора с 8-клапанной “Гранты”, перед началом работ надо снять клемму “массы” с аккумулятора, чтобы устранить вероятность короткого замыкания.

Снимаем генератор

ладакалина ,меняем контактные кольца якоря.

Замена контактных колец генератора ВАЗ Калина.Как снять генератор.

Как снять генератор

на 16кл.Калине .Если у вас возникли вопросы, вы можете задать их в группе Вконтакте -…

После этого необходимо снять защиту двигателя, открутив 4 передних и два задних болта, крепящих ее к деталям кузова. Снимается генератор 16-клапанной “Гранты” следующим образом:

  • отсоединить колодку от вывода “D” на генераторе;
  • снять резиновый колпачок, прикрывающий вывод “В+” генератора;
  • при помощи ключа на 10 открутить гайку, удерживающую наконечник провода;
  • ослабить затяжку гайки натяжной планки, используя ключ на 13;
  • вращая регулировочный болт натяжителя против часовой стрелки, ослабить натяжение ремня генератора “Гранта” (необходим торцовый ключ на 10);
  • сдвинуть генератор в сторону двигателя и снять ремень со шкивов;
  • выкрутить и извлечь регулировочный болт механизма натяжения ремня из кронштейна крепления генератора;
  • демонтировать натяжную планку;
  • открутить нижнюю гайку крепления генератора “Гранта”;
  • снять дистанционную втулку и вытащить нижний болт крепления;
  • снять натяжную планку;
  • вытащить генератор ЛАДА “Гранта”.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
