Ремень генератора Шевроле Нива: как проверить и заменить ремень привода вспомогательных агрегатов

Почему выходит из строя ролик?

Прежде чем осматривать ролик на наличие повреждений, необходимо знать по каким причинам он ломается:

  • Попало инородное тело – об этом будут говорить следы и отметины на корпусе ролика.
  • Регулировка ремня выполнена не верно – это относится как к излишне слабой, так и излишне сильной натяжке ремня.
  • Попадание инородного тела. На это указывают следы ударов на корпусе и отметины на плоской стороне ремня.
  • Неверное натяжение ремня – его перетягивание или слабое натяжение. Это негативным образом сказывается как на натяжном ролике, так и на недостаточном исходящем напряжении от генератора.
  • Деталь работает в перекошенном состоянии – от этого будут следы ремня на корпусе.

    Различия видны даже не вооружённым глазом.

Как выявить неисправность ролика натяжения ремня?

О том, чтобы приступить к замене роликов, может говорить наличие посторонних шумов или повышенной вибрации, в первую очередь они могут проявляться во время работы мотора. Также замена будет необходима при визуальном осмотре, если будет:

  • Люфт детали.
  • Повреждения механического типа на корпусе.
  • Повреждение подшипника или кронштейна.
  • Во время прокручивания вала есть сложность.

Также следует осмотреть ремень на отсутствие трещин, расслоения, порезов и, если они будут обнаружены, то его необходимо заменить.

По каким признакам распознать неисправность

О потребности замены старых роликов на новые свидетельствует ряд признаков. Они проявляются как непосредственно во время езды, в виде посторонних шумов, так и при визуальном осмотре.

Замена необходима если:

  • Механические повреждения на поверхности роликов;
  • Заметный люфт;
  • Скрежещущие шумы при поворотах. Это – явный признак того, что автомобилю требуется ремонт;
  • Поврежденные кронштейн или подшипник;
  • Вытекающее масло;
  • Высокая температура во время работы;
  • Сильная вибрация во время работы;
  • Сложность в прокручивании вала.

Не лишним будет также просмотреть исправность ремня. Он не должен иметь трещин, порезов или расслаиваться. Если же он имеет дефекты то его необходимо заменить.

Периодичность замены приводного ремня в Шевроле Нива

Производитель Нивы Шевроле рекомендует менять ремень генератора каждые 50 тысяч километров пробега. Оригинальные приводные ремни могут выдерживать повышенные нагрузки до 75 тысяч километров пробега. Расходники китайского происхождения приходится менять раз в 15-20 тысяч километров. Дополнительно раз в 10-15 тысяч километров следует проводить визуальный осмотр.

Признаки необходимости замены приводного ремня:

  • Визуальный износ: потертость, неровности, разрывы и трещины;
  • Отслоение резины;
  • Наличие масляных пятен.

Признаки неисправности ремня:

  • Посторонний характерный свист. Появляется при максимальной нагрузке на электрическую систему;
  • Горящая лампочка АКБ на приборной панели. Говорит об его ускоренной разрядке;
  • Отключение части электрических приборов, которые нуждаются в питании генератора.

Ремень на Шевроле Нива выбирается по длине — 1888 мм. Это длина оригинального расходника, которая исключит покупку китайской подделки.

Замена роликов ремня генератора на нива шевроле

Замена роликов ремня генератора – это стандартная процедура, которую можно провести самостоятельно. В этой статье дана подробная инструкция по тому, как проводится замена на автомобиле Нива Шевроле.

Прежде чем переходить к признакам и решению поломки, стоит рассказать о возможных причинах выхода из строя, а также в чем они выражаются:

  • Попадание инородного тела. Вернее всего об этом свидетельствуют следы ударов на корпусе и отметины на плоской стороне ремня.
  • Неверная регулировка натяжения ремня – чрезмерно сильное или слабое. В этом случае ломается указатель натяжения, крышка натяжителя или его ограничитель. К этому может привести неправильная затяжка болтов или неправильный подбор размеров.
  • Работа в высокой температуре.
  • Перекос детали. Из-за этого на его поверхности можно увидеть следы от ремня.
  • Механическое повреждение от инструментов во время монтажа.

О потребности замены старых роликов на новые свидетельствует ряд признаков. Они проявляются как непосредственно во время езды, в виде посторонних шумов, так и при визуальном осмотре.

Замена необходима если:

  • Механические повреждения на поверхности роликов;
  • Заметный люфт;
  • Скрежещущие шумы при поворотах. Это – явный признак того, что автомобилю требуется ремонт;
  • Поврежденные кронштейн или подшипник;
  • Вытекающее масло;
  • Высокая температура во время работы;
  • Сильная вибрация во время работы;
  • Сложность в прокручивании вала.

Не лишним будет также просмотреть исправность ремня. Он не должен иметь трещин, порезов или расслаиваться. Если же он имеет дефекты то его необходимо заменить.

1. В первую очередь требуется ослабить ремень и снять его, в противном случае у вас не будет доступа к самим подшипникам. Для этого нужно ослабить ролик, который удерживается площадкой с гайками. Гаек три, для них нужен ключ на 10. Как только все они отвинчены, нужно открутить регулировочный винт так, чтобы он отошел вверх от площадки. Благодаря этому участок с роликами и ремнями будет свободно двигаться вверх и вниз. Для того, чтобы скинуть ремень, двигаем площадку вверх. Стоит также отметить, что не обязательно снимать ремень полностью – достаточно спустить его с неисправной детали.

2. Следующий шаг – снятие неисправных роликов:

  • Установите авто на первую передачу для того, чтобы не дать коленчатому валу проворачиваться;
  • Отвинтите гайку, которая закрепляет деталь
  • Вынимайте пружинную шайбу и снимайте деталь.

Процесс снятия роликов генератора на Нива Шевроле идентичен с любым другим автомобилем.

Замена происходит в несколько шагов:

1. Сначала снимается защитная крышка подшипника;

2. После этого с помощью 17го накидного ключа снимается гайка, которая удерживает конструкцию подшипников;

3. Далее нужно снять дистанционное кольцо, которое находится за роликом;

5. Новое кольцо устанавливается на свое место; 6. На место старого подшипника устанавливается новый ролик. Перед этим следует сверить диаметры обеих деталей, чтобы избежать неработоспособности механизма; 7. Далее подшипник фиксируется при помощи шайбы с пружинным механизмом и гайки;

8. После этого проводится надевание ремня на новый ролик.

После этого проводится окончательная проверка всех механизмов и сбор элементов в обратном порядке.

1. Можно поставить автомобиль на 4ю передачу, накинуть ремень на ролик и толкнуть по направлению вращения коленчатого вала. Когда он начнет проворачиваться – нужно натянуть ремень на шкиф генератора, и он встанет на место сам.

2. Точно также можно не толкать автомобиль, а приподнять колесо и прокрутить его, или же прокрутить сам генератор.

Таким образом легко и быстро осуществить замену роликов ремня генератора нивы шевроле. Следует регулярно проводить диагностику движущих частей автомобиля для того, чтобы вовремя пресекать возможные поломки и проводить замену неисправных деталей.

Рекомендуем каждые 40 тысяч километров пробега проводить замену подшипников и ремня.

Как подтянуть ремень генератора

Одна из распространённых задач заключается в том, чтобы натянуть ремень установленного генератора на Chevrolet Niva. Такая операция не сложная. Но лучше предварительно заглянуть в руководство, а также познакомиться со схемой системы.

Сама по себе натяжка ремня проблем вызывать не должна, если у вас Chevrolet Niva. Учтите только, что у кондиционера и генератора разные ремни. А поэтому кондиционер при необходимости регулируется и ремонтируется отдельно.

Внедорожники Chevrolet Niva выпускаются с генераторным узлом, где не предусмотрено наличие автоматического натяжителя. Поэтому владельцам периодически приходится регулировать натяжку.

Если ремень генератора окажется перетянут, это приведёт к появлению характерного свиста, а также ускорит износ детали. Параллельно изнашиваются подшипники, происходит перегрев ремня.

Здесь можно подумать, что правильным решением будет ослабить натяжку. Но тогда процесс износа окажется ещё интенсивнее, что обусловлено усиленными вибрациями.

Чтобы получить нужное натяжение ремня узла генератора на автомобиле Chevrolet Niva, необходимо сделать следующее:

  • выключить зажигание и снять минус с аккумулятора;
  • поднять капот;
  • убрать пластиковую накладку, которая держится на фиксаторах;
  • ослабить натяжение хомута основного воздуховода с помощью отвёртки;
  • ключом на 10 открутить винт фиксации, извлечь его, после чего отсоединить воздуховод от корпуса фильтра;
  • открутите 3 гайки на генераторном узле на 1-2 витка;
  • найти винт регулировки;
  • с помощью ключа на 13 прокрутить его в левую или в правую сторону;
  • при вращении винта влево натяжение будет ослабляться;
  • чтобы проверить правильность натяжения, надавите на ремень примерно посередине с усилием около 75 Н;
  • если прогиб составит 11-12 мм, то всё сделано верно.

Такая проверка проводится периодически. Согласно техническому регламенту, проверять состояние ремня, а также генераторного узла следует с интервалом 15 тысяч километров.

Теперь вы знаете, как подтянуть ремень генератора на отечественном внедорожнике Chevrolet Niva.

Проверка и замена ремней приводов вспомогательных агрегатов Нива Шевролет

В зависимости от комплектации автомобиля могут применяться различные схемы и варианты приводов вспомогательных агрегатов.

Ремни могут отличаться по размерам, так как вспомогательные агрегаты, такие как насос гидроусилителя, генератор, компрессор кондиционера могут быть разных производителей.

Поэтому перед тем как проверять и заменять ремни, нужно определиться какой вариант Вам подходит.

На внешней стороне ремней указывается их размер. Нужно покупать ремни в соответствии с их размером.

При замене ремней обязательно нужно проверять состояние натяжных и вспомогательных роликов.

Обязательно нужно возить с собой запасные ремни, особенно в дальнюю поездку. Рассмотрим некоторые вариантные исполнения и технологию замены ремней.

Недостаточное натяжение ремня ухудшает циркуляцию жидкости в системе охлаждения, что приводит к перегреву двигателя. Кроме этого ухудшается подзарядка аккумуляторной батареи и повышенно изнашивается сам ремень. При слишком сильном натяжении могут выйти из строя подшипники водяного насоса и генератора.

Проверяют натяжение ремня привода водяного насоса и генератора сверху в подкапотном пространстве.

Натяжение характеризуется величиной прогиба ремня между шкивами насоса и коленчатого вала (прогиб «В«) (рис. 1) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами.

Прогиб А должен быть 10 – 15 мм, прогиб В – 12 – 17 мм.

Удобнее проверять прогиб «А«.

Для проверки натяжения можно использовать пружинные весы-безмен, зацепив их крючком ветвь ремня и оттягивая ее вверх.

Натяжение ремня регулируйте на автомобиле, установленном на подъемнике или смотровой канаве.

Регулировка осуществляется перемещением генератора относительно двигателя.

Вам потребуются: ключ «на 13», монтажная лопатка.

1. Снимите защиту масляного картера и брызговик двигателя.

2. Ослабьте примерно на один оборот гайку крепления генератора к натяжной планке

3. Ослабьте гайку нижнего крепления генератора.

4. Для увеличения натяжения ремня переместите генератор от двигателя.

Перемещая генератор для увеличения натяжения ремня, усилие прикладывайте только к корпусу генератора. размещая монтажную лопатку между корпусом и двигателем.

5. Для уменьшения натяжения ремня рукой переместите генератор к двигателю.

6. Не меняя положения генератора, затяните гайку крепления генератора к натяжной планке и гайку нижнего крепления генератора.

гайки крепления генератора к натяжной планке 28,08-45,3 Н м (2,9-4,6 кгсм);

гайки нижнего крепления генератора 57,3-72 Н м (5,95-7,35 кгсм).

7. Установите защиту масляного картера и брызговик двигателя в порядке, обратном снятию.

8. Для замены ремня выверните винт датчика положения коленчатого вала и извлеките датчик из гнезда кронштейна, не отсоединяя провода.

9. Снимите ремень привода насоса гидроусилителя рулевого управления.

10. Выполните операции 2 и 3, предусмотренные для регулировки натяжения ремня, и придвиньте генератор к двигателю до упора.

11. Снимите ремень сначала со шкива насоса, затем со шкивов генератора и коленчатого вала.

12. Наденьте новый ремень сначала на шкив коленчатого вала, затем на шкив генератора и затем на шкив насоса.

Если новый ремень туго надевается на шкив насоса, а генератор при этом до упора сдвинут к двигателю, аккуратно проворачивайте шкив насоса рукой или медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.

13. Выполните операции 2-6, предусмотренные для регулировки натяжения ремня.

14. Установите на место датчик положения коленчатого вала.

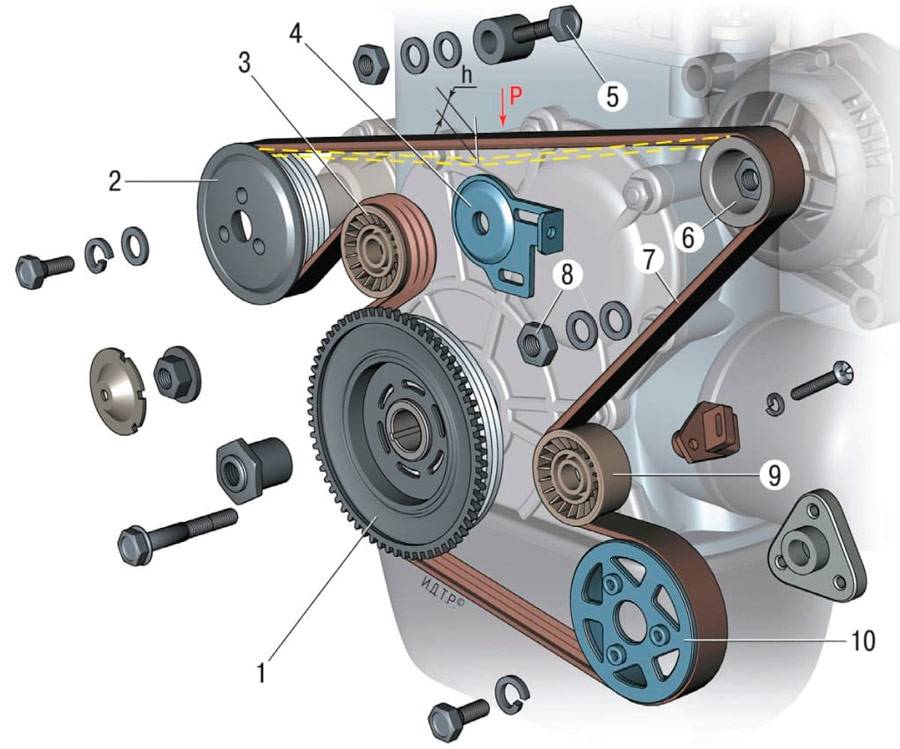

Как вариант на автомобиль может быть установлен один поликлиновой ремень, служащий приводом всех вспомогательных агрегатов (водяного насоса, генератора и насоса гидроусилителя рулевого управления). При этом генератор установлен слева от двигателя вверху.

В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса. При нормальном натяжении ремня прогиб «h» под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12 ± 1) мм.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проверните коленчатый вал двигателя на два оборота и вновь проверьте натяжение ремня.

Шевроле Нива

Для того чтобы произвести замену ремня кондиционера на «Ниве Шевроле», необходимо воспользоваться только одним ключом на 12. Никаких сложностей при проведении ремонта нет, достаточно установить автомобиль на смотровую яму или эстакаду. Так намного проще делать ремонт, ведь ремень расположен внизу. Чтобы его снять, потребуется ослабить крепление ролика.

После установки нового ремня достаточно натянуть его при помощи болта, установленного на ролике

Рекомендуется покупать ремни известных брендов, качество которых было проверено временем. Схема расположения приводных механизмов показана на фото.

Для работы понадобится инструмент:

  • отвёртка;
  • домкрат;
  • набор торцевых ключей;
  • монтажная лопатка.

Признаки необходимости замены приводного ремня:

  • Визуальный износ: потертость, неровности, разрывы и трещины;
  • Отслоение резины;
  • Наличие масляных пятен.

Признаки неисправности ремня:

  • Посторонний характерный свист. Появляется при максимальной нагрузке на электрическую систему;
  • Горящая лампочка АКБ на приборной панели. Говорит об его ускоренной разрядке;
  • Отключение части электрических приборов, которые нуждаются в питании генератора.

Перед осуществлением процедуры к ней необходимо подготовиться. Потребуется собрать нужный инструмент, материалы и изучить технику безопасности.

Техника безопасности

Основные правила техники безопасности:

  • При замене приводного отключить минусовую клемму аккумуляторной батареи;
  • Подождать, пока двигатель остынет (20-30 мин);
  • Процедуру замены осуществлять в перчатках. Это уменьшит вероятность появления ожогов.

Список инструментов и материалов:

  • Набор гаечных ключей;
  • Набор головок;
  • Две отвертки (шлицевая и крестообразная);
  • Монтировка;
  • Домкрат;
  • Новая деталь.

Внимание! Не перетягивайте ремень! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и подшипников генератора, насоса охлаждающей жидкости и насоса гидроусилителя рулевого управления

Замену ремня привода вспомогательных агрегатов проводим при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы. На автомобиле с кондиционером снимаем ремень привода компрессора кондиционера.

Ослабляем затяжку гаек крепления кронштейна натяжного ролика (см. выше) и вращаем регулировочный болт против часовой стрелки, ослабляя натяжение ремня.

Необходимо выключить зажигание. После этого открываем капот и снимаем пластиковую накладку. Затем ослабляем хомут воздуховода. Для этого можно использовать обычную отвертку.

Затем торцевым ключом на 10 нужно открутить винт удерживающий воздушный фильтр. После этого снимаем воздуховод с корпуса фильтра. На этом этап подготовки можно считать завершенным.

По рекомендациям производителя ременная передача на генераторе Шевроле Нива должна меняться через 50 тыс. километров пробега. Но это не является основным критерием. Ремень может прослужить дольше, если это оригинальное изделие, то выхаживает 65-75 тыс. километров. Ремни китайского производства приходится менять через 15-20 тыс. километров. Поэтому следует регулярно проводить его визуальный осмотр.

Замена выполняется при обнаружении следующих дефектов:

  • следы износа поверхности: потертости, трещины, выпуклости, неровности;
  • отслоение материала от основы;
  • масляные пятна на поверхности;
  • обтрепанные торцы. Установленный новый расходник

Признаком неисправности является:

  • появление постороннего свиста при максимальной нагрузке на электрическую систему;
  • горящая лампочка разрядки аккумуляторной батареи;
  • отключение приборов, для работы которых необходимо электропитание.

Нива Шевроле

Данный автомобиль значительно отличается от класcической Нивы, следовательно. и комплектующие у него совершенно другие. В Шеви Ниве привод вращения компрессора кондиционера осуществляется отдельным ремнем. Ремень генератора вращает ГУР, генератор и помпу. Из-за большого количество оборудования длина ремня довольно большая.

Модель ОборудованиеТип ремняРазмер ремня, (мм)Номер ремняАртикул
ШевролеПомпа, Генератор, ГУРПоликлиновый18885PK18882123-1041020-30

Размеры ремня кондиционера Нива Шевроле

Ремень кондиционера является поликлиновым с маркировкой 4PK810 отсюда можно вычислить и его длину в 810мм.

Когда менять привод вспомогательных агрегатов

Производитель рекомендует ставить новую передачу через каждые 50 000 км пробега

Некоторые экземпляры могут пройти и больше, поэтому важное значение имеет периодический осмотр изделия. Для проверки технического состояния резинового привода нужно выполнить следующие действия

  1. Мелом отметить точку начала осмотра.
  2. Переключатель передач установить в нейтральное положение.
  3. Автомобиль затормозить стояночным тормозом.
  4. Проворачивать коленвал и одновременно осматривать состояние ременной передачи, совершающей полный оборот.
  5. Провернуть вал еще несколько раз.
  6. Проверить внешнюю сторону детали.

Ремень нужно заменить при обнаружении

  • следов износа;
  • порезов;
  • пористости;
  • расслоения;
  • следов масла;
  • взлохмачивания.

Замена генератора Шевроле Нива

За электроснабжение автомобиля во время работы двигателя отвечает генератор. При диагностике некоторых неисправностей требуется замена генератора Шевроле Нива, однако предварительно следует убедиться в целесообразности данной процедуры.

Признаки неисправности генератора

Как следствие того, что назначение генератора вполне определено, его выход из строя легко диагностировать. Подлежит ли генератор Шевроле Нива ремонту или нет, но его обязательно придется снять с автомобиля. Существует несколько элементарных диагностических манипуляций, чтобы убедиться в необходимости ремонта.

  • Горящая на панели приборов лампа индикатора заряда аккумуляторной батареи.
  • Чрезмерно быстрая разрядка аккумулятора при работающем двигателе.
  • Изменение яркости света при увеличении оборотов двигателя.
  • Все эти признаки указывают либо на полное отсутствие зарядки, либо на недостаточный ток зарядки, что ведет к замене узла.
  • Можно посмотреть видео, в котором описывается порядок съема генератора.
  • Для того, чтобы своими руками провести ремонтные работы, необходимо обладать подходящим инструментом, а также знать алгоритм выполнения всех действий.

Инструмент для работы

Для проведения работ по замене устройства на автомобиле Нива Шевроле понадобятся:

  • ключ на 8 рожковый;
  • ключ на 10 рожковый;
  • головка на 10, вороток
  • ключ на 13 рожковый
  • ключ на 17 рожковый
  • поликлиновый ремень (рекомендуется после снятия ремня привода устанавливать новый).

Алгоритм замены генератора

Первым делом необходимо побеспокоиться о собственной безопасности, сняв клеммы с аккумулятора. В зависимости от видов клемм потребуется ключ на 10 или на 8.

Затем на задней панели генератора отворачивается провод с контактного болта и снимается колодка со щеточного узла.

Натяжка ремня генератора осуществляется с помощью специальной пластины – натяжителя. Ее можно регулировать, предварительно ослабив болты крепления. Найти пластину натяжителя можно в районе натяжного ролика. Эта пластина крепится тремя болтами. Их откручивать удобнее рожковым ключом на 10 мм. Однако только два болта легко откручиваются рожковым ключом.

Для третьего предусмотрена трещотка или вороток. Болты полностью не откручиваются, а лишь слегка приотпускаются. Тут же, рядом с пластиной можно увидеть регулировочный болт. Ключом на 10 его необходимо полностью выкрутить, при этом пластина натяжителя вместе с источником тока подадутся в сторону, ослабив ремень.

Более подробнее о том, как снять ремень, можно почитать здесь.

  Замена помпы Шевроле Нива

Остается лишь демонтировать ремень и открутить генератор, который крепится двумя ботами, вверху и внизу. Для этой процедуры потребуется ключ на 13 мм, однако если болты будут проворачиваться, то придется их удерживать сзади ключом на 17.

Установка генератора

Замена генератора Шевроле Нива сводится к последующей установке устройства. Действовать необходимо по тому же алгоритму. Естественно, в этом алгоритме необходимо изменить порядок действий на обратный. Сначала прикручивается узел к двигателю с помощью двух болтов.

Их не рекомендуется полностью затягивать, ведь впоследствии еще предстоит натяжка ремня. Новый поликлиновый ремень должен надеваться на шкивы с небольшим усилием.

Обходить шкивы необходимо в следующей последовательности: шкив гидронасоса, ролик (натяжной), шкив коленчатого вала, шкив усилителя руля, ролик (обводной), шкив самого устройства.

С помощью болта регулировки добиваемся, чтобы ремень в верхней свободной части при действии с усилием имел прогиб в 15-16 мм. Только после этого затягивают три болта натяжной пластины, после чего следует проверить затяжку болтов крепления источника тока.

Подсоединение генератора

Для того, чтобы подсоединить источник к цепи, необходимо сначала завершить работы на задней его панели, а затем только подключать клеммы к АКБ. Все контакты должны быть чистыми, поэтому провода следует почистить от окислившегося налета и грязи.

Клеммы на аккумуляторе должны быть затянуты, в противном случае они будут быстро окисляться. При запуске двигателя с рабочим генератором контрольная лампа должна сразу погаснуть после запуска.

Однако специалисты предпочитают оценить работу генератора, измерив напряжение на клеммах.

Стоимость замены

Стоимость замены цепи составит 2600 рублей при покупке готового комплекта. При покупке деталей по отдельности стоимость деталей составит — 800 рублей цепь, 1500 рублей за комплект шестерен, 240 рублей за успокоитель и натяжитель и 550 рублей за натяжитель. При покупке комплекта по отдельности владелец должен располагать суммой не менее 3100 рублей. К этому необходимо добавить порядка 300 рублей на новый сальник, около 1 тыс. рублей за жидкость для охлаждения и до 3 тыс. рублей за заправку кондиционера (если он присутствует и есть необходимость).

Покупка ремня для моторов Опель облегчит кошелек владельца на сумму от 3300 до 4 тыс. рублей. Цена помпы находится в пределах от 2800 до 6300 рублей. К этому необходимо добавить еще порядка 1 тыс. рублей на замену охлаждающей жидкости и порядка 2-3 тыс. рублей за заправку системы кондиционирования воздуха в салоне. Итоговая цена будет не менее 10 тыс. рублей. Приобретение набора фиксаторов для распределительных валов обойдется еще в 2500 рублей.

Стоимость выполнения работ на специализированном сервисе зависит от города. В Москве и других крупных городах ценник за работу доходит до 7000 рублей. При этом в небольших областных центрах стоимость замены более гуманная и не превышает 2500-3000 рублей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
