Замена ремня ГРМ на Калине
1,6 литра, 8 клапанов
Мотор зарекомендовал себя еще с восьмерки, как надежный и очень выносливый. Именно этот двигатель Лады Калины не гнет клапана при обрыве ремня ГРМ.
Другие двигатели Lada Kalina
Конечно, можно было бы более подробно рассмотреть отдельно каждый силовой агрегат, но в этом нет необходимости, потому что именно остальные два двигателя гнут клапана.Прежде всего, необходимо запастись набором инструментов. В него входят отвертка с плоским жалом, желателен набор ключей с головками и трещоткой, потому что накидным или рожковым ключом проводить операции будет довольно сложно. Еще может понадобиться специальный ключ для проворота коленвала, мы рассмотрим несколько иной вариант установки меток при замене ремня.Для начала, вывешиваем переднее колесо. Устанавливаем машину либо на домкрат, либо подставляем какой-то упор. Это необходимо для того, чтобы установить коленвал по метке, для облегчения процедуры можно выкрутить свечи. Это поможет избежать сопротивления компрессии.

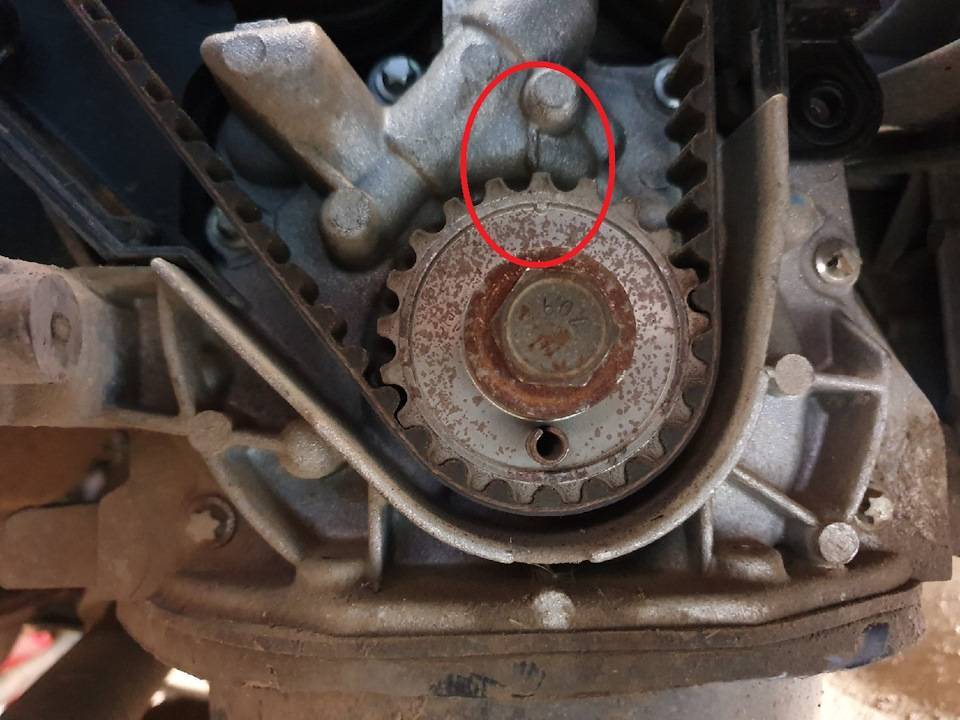

При этом метка на маховике должна совпасть с небольшим вырезом, который можно увидеть на корпусе коробки. После этого ослабляем натяжение ремня генератора, снимаем. Затем берем трещотку и головку на 12. Они нужны нам для того чтобы открутить кожух закрывающий ремень ГРМ на Калине.Теперь откручиваем натяжной ролик, и разворачиваем его так, чтобы натяжение ремня ГРМ уменьшилось, достаточно для того чтобы его снять

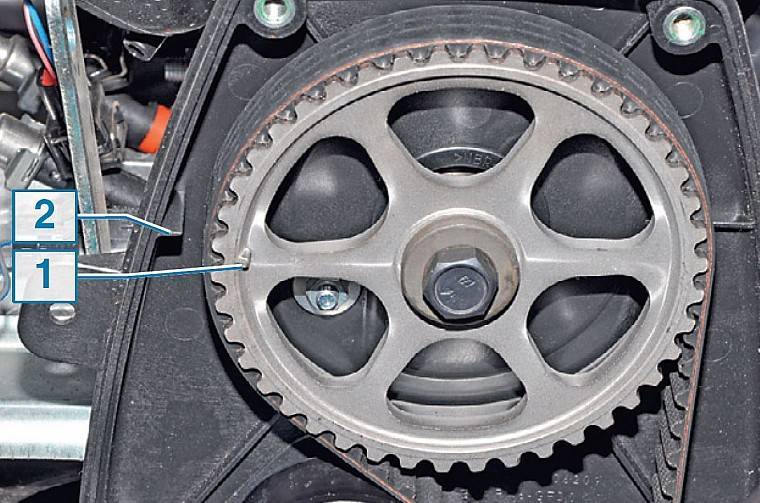

В этот момент важно обратить внимание на метку распределительного вала. Оно должно совпадать с пластиной, которые специально установлено на корпусе головки. Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ
Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ.
После того, как мы убедились в том, что все метки совпадают, можно снимать ремень, а затем менять его на новый. После установки, необходимо убедиться в том, что натяжка достаточна. Между помпой и распределительным валом ремень должен поворачиваться на 90 градусов. Если все требования выдержаны, собираемся в обратном порядке.
Замена ремня ГРМ на Ладе Калине 1,4 литра
Такой двигатель представлен только в 16-клапанном варианте, и он гнет клапана в случае обрыва ремня ГРМ. Об этом уже было сказано выше. Срок службы данного узла, по заявлениям производителя, составляет порядка 60 тысяч километров, но ремонт газораспределительного механизма не идет ни в какое сравнение со стоимостью ремня.Итак, для замены понадобится набор головок, чтобы открутить шестерню коленвала, сам ремень, приспособление для фиксации распределительных валов. Начинаем с того, что снимаем верхнюю часть кожуха ремня. Далее снимаем ремень генератора. Затем снимаем нижнюю часть кожуха, выставляем коленвал по метке на масляном насосе, а затем откручиваем гайку, снимает упорную шайбу.Теперь откручиваем натяжные ролики. Желательно убедиться, что никакой из них не гудит, а помпа не течет. После снимаем ремень, ставим новый и затягиваем ролики моментом 33-42 Нм. Для этой процедуры также понадобится съемник стопорных колец.
Вообще заводом устанавливается допуск погрешности в один зуб, однако, это не совсем положительно скажется на работе двигателя.
Инструкция по снятию и установке ремня ГРМ на Ладе Калине

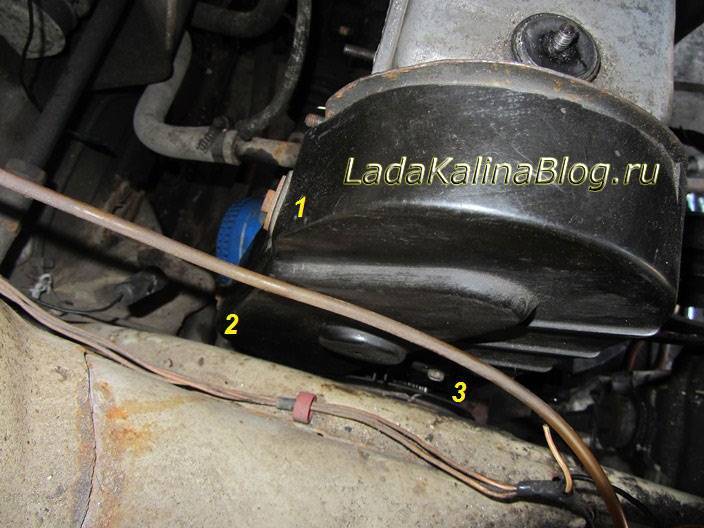

Первым делом необходимо снять ремень генератора, а затем открутить три болта крепления боковой крышки двигателя, под которой находится весь механизм ГРМ:
И снять ее, чтобы она нам больше не мешалась:
Далее необходимо выполнить такую процедуру, как: Выставление ГРМ и коленвала по меткам. После чего можно приступать дальше. Ослабляем гайку крепления натяжного ролика, и повернуть ролик таким образом, чтобы ремень ГРМ ослаб:

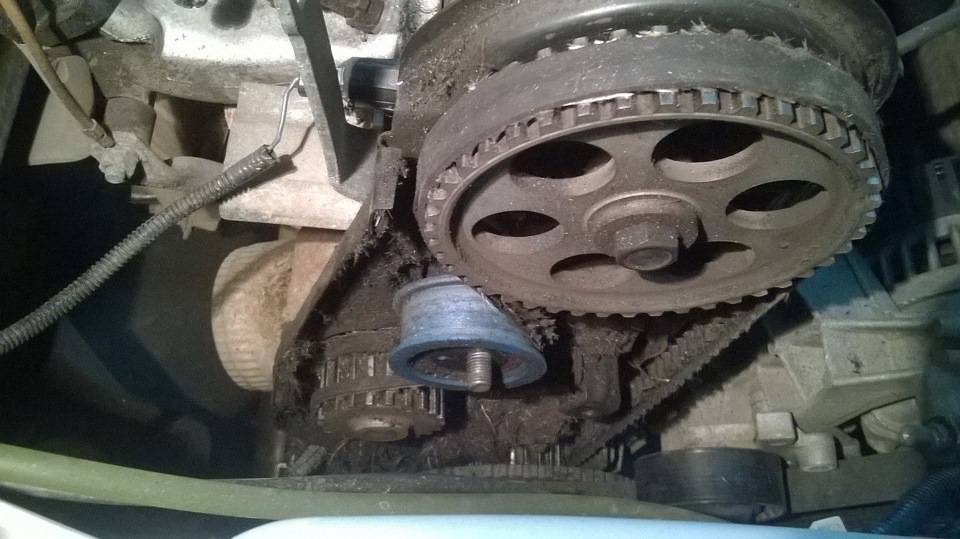

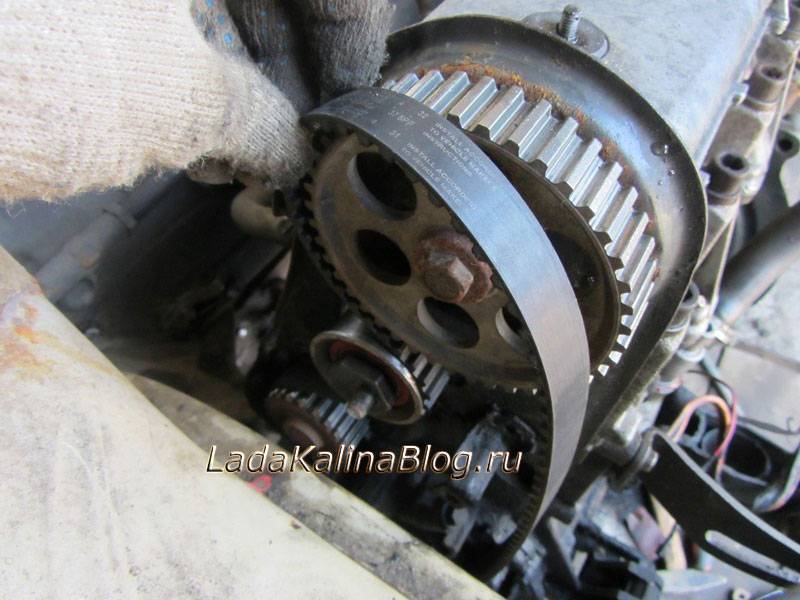

Когда ремень ослаблен, то его можно снимать со звезды распредвала, ролика и шестерни привода водяного насоса (помпы):
Но в данный момент снять его до конца не получится, так как снизу его блокирует шкив привода генератора, который необходимо открутить. Для большего удобства можно снять переднее правое колесо, предварительно подняв автомобиль домкратом. Таким образом доступ к гайке крепления шкива будет получше.
Теперь хочу обратить ваше внимание на тот факт, что на фото ниже будет показан восьмерочный вариант, а на Калине он совсем другой. Но суть снятия остается такой же: необходимо удерживать коленчатый вал от проворачивания и в этот момент откручивать болт

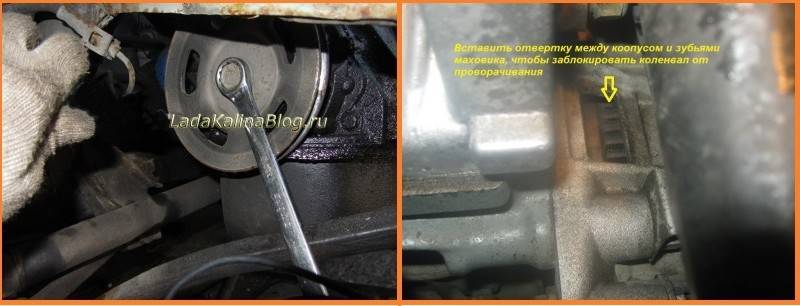

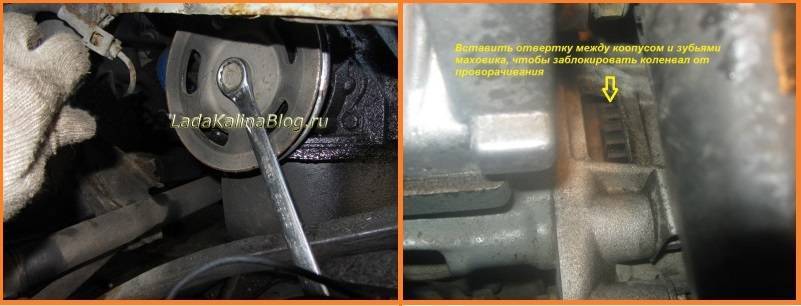

Блокировать коленвал можно толстой плоской отверткой, вставив ее конец в окно картера сцепления (где вы смотрели метку на маховике).
Отворачиваем болт до конца рукой, как показано на фото ниже:

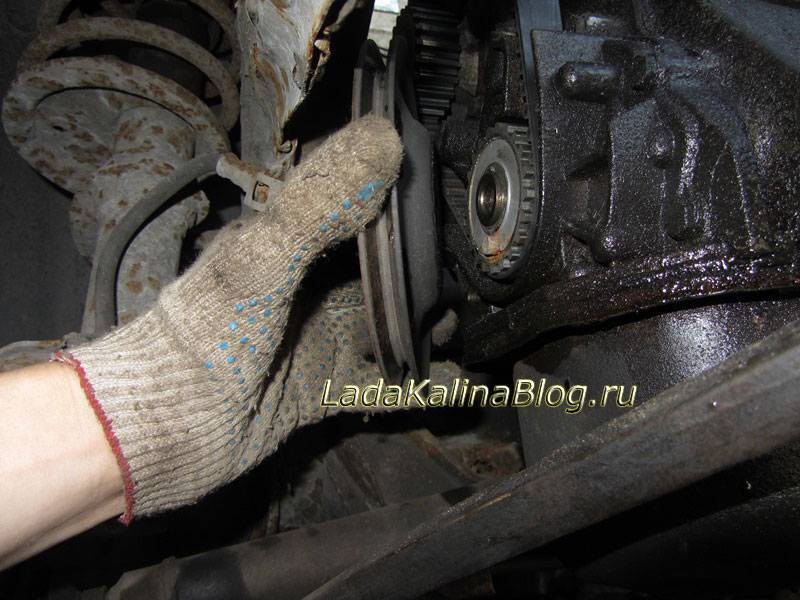

И снимаем шкив с коленчатого вала Калины:

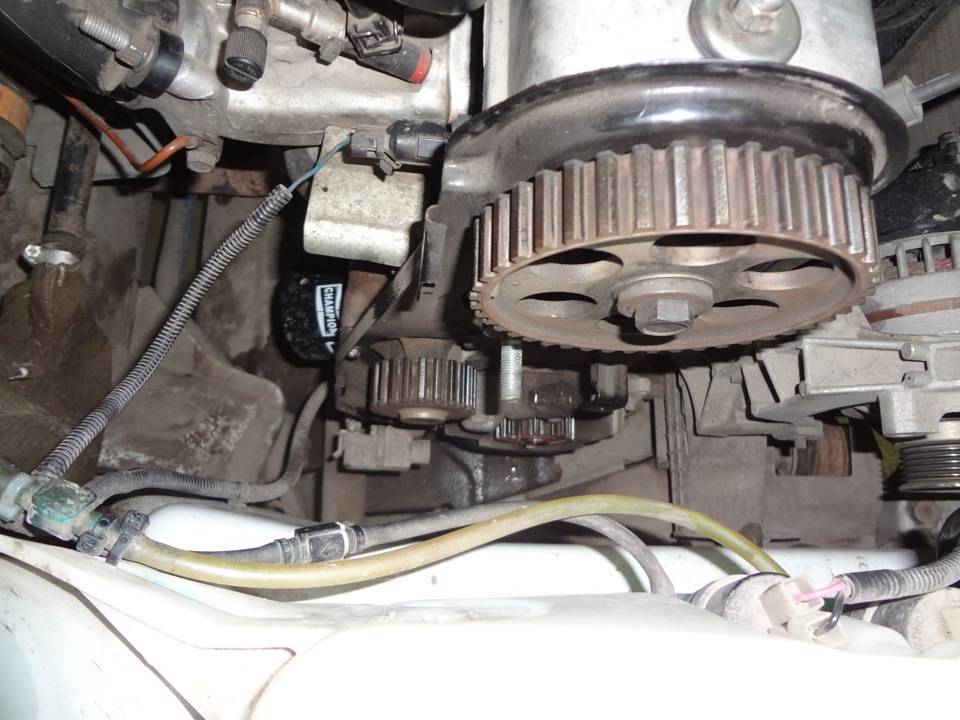

А вот теперь можно снимать полностью ремень ГРМ, так как больше его ничего не удерживает:

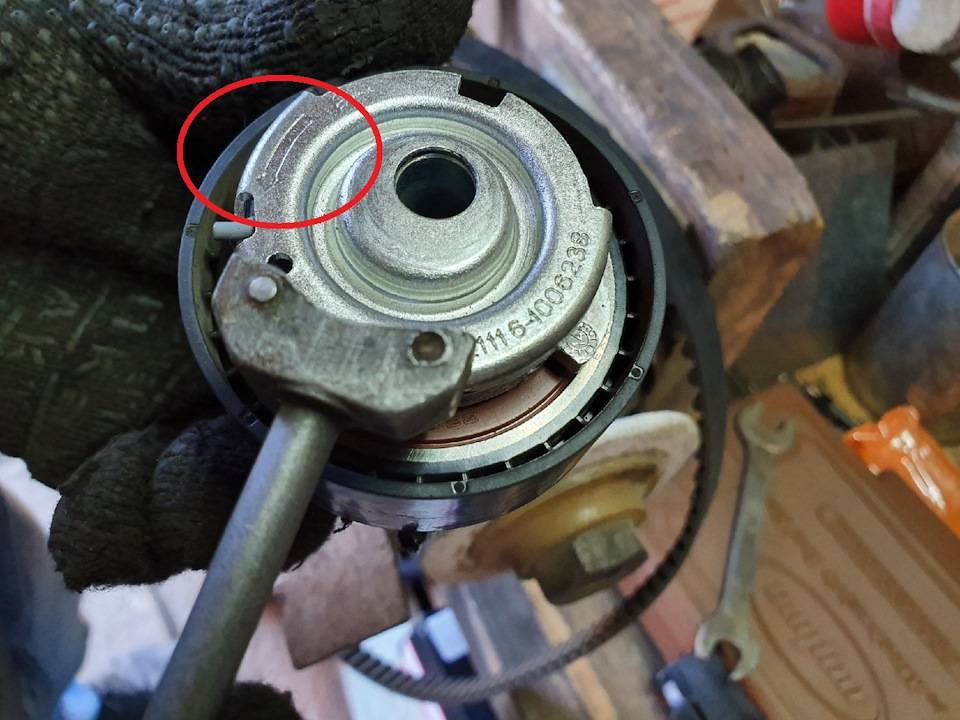

Натяжной ролик ремня также лучше менять заодно. Достаточно открутить гайку его крепления и снять его со шпильки, как это показано на фотографии ниже:
Обратите внимание, что под роликом находится толстая шайба, наглядно она показана ниже:
При установке сначала вставьте ее в натяжной ролик, и только после этого можно устанавливать ролик на свое место:
Прошу особо не обращать внимание на представленный на фото ролик, так как его происхождение мне вообще не известно. Обычно ставят другого типа с двумя отверстиями для натяжения под специальный ключ
А этот очень странный, и судя по всему вообще не с этой машины, так как поставить с ним ремень — это кошмар! Так, идем дальше!

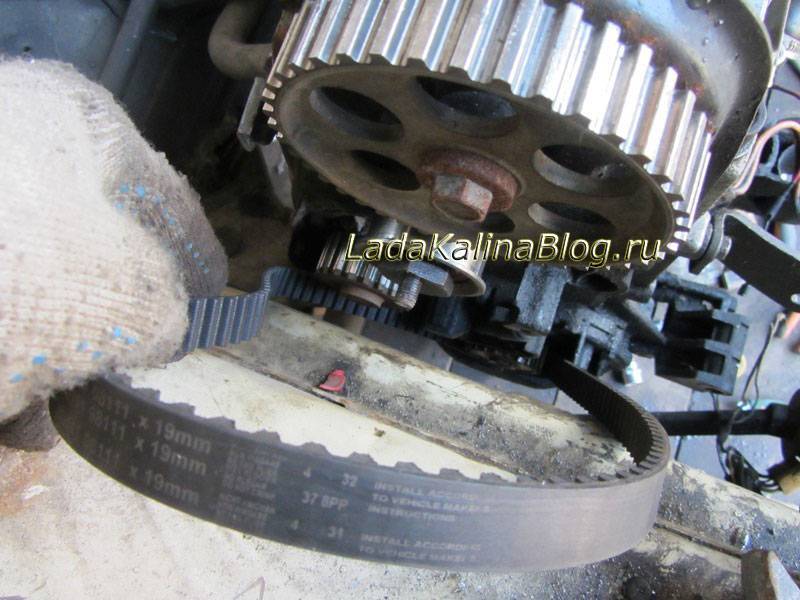

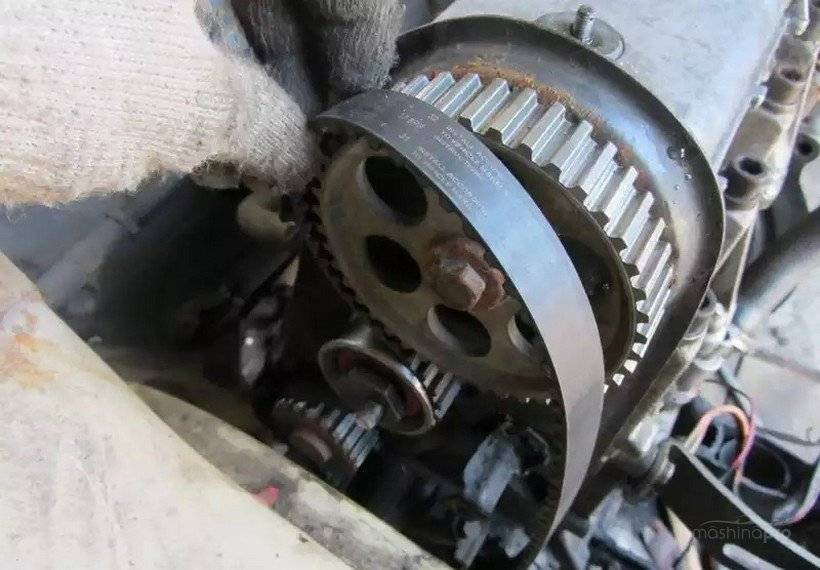

Теперь можно устанавливать новый ремень ГРМ: Для этого сначала одеваем его на шестерню коленчатого вала внизу, затем сразу на звезду распредвала, чтобы натянуть большую ветвь:

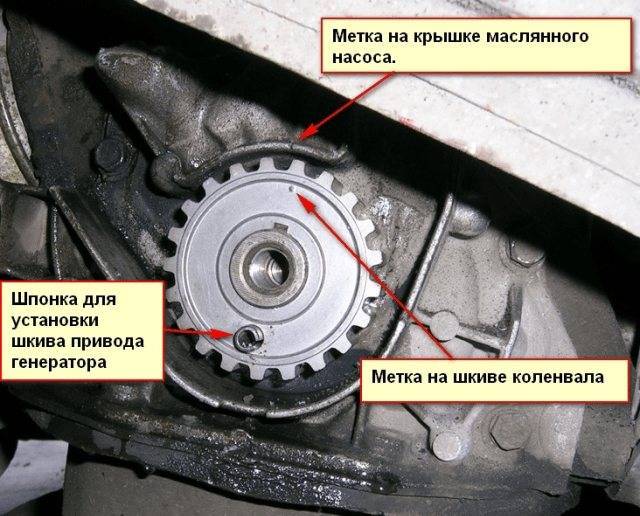

В этот момент проследите внимательно за тем, чтобы шестерня коленвала не прокрутилась без звезды распредвала, иначе метки ГРМ собьются и придется выставлять их заново. Хоть это и не сложно, но лишняя потеря времени ни к чему. Затем можно одевать ремень с другого края на шестеренку помпы и на натяжной ролик. Посмотрите внимательно, чтобы все зубья плотно садились по шестерням, и затяните ролик до необходимого уровня, вставив в отверстия специальный ключ.
Хорошо натянутый ремень при работе двигателя не должен гулять волнами, как это часто бывает. То есть, на высоких и низких оборотах большая ветвь не должна отклоняться от прямой линии. Но в то же время нельзя его перетягивать. Обычно, при чрезмерной натяжке появляется характерный звук: гул от ролика. В таком случае необходимо слегка ослабить ремень.
Во избегания непредсказуемых последствий для основного силового агрегата Лада Калина, стоит менять ремень газораспределительного механизма (ГРМ) вовремя. Поскольку несвоевременная замена может привести к капитальному ремонту и удару по кошельку владельца. Конечно, не каждый автолюбитель сможет сделать это сам и приходится обращаться в автосервис.
Но, прочитав эту статью, можно не только научиться менять этот узел, но и правильно подбирать запасные части и определять неисправность ГРМ.
Видео замены ремня ГРМ на Лада Калина (двигатель 8 клапанов).
Замена ремня ГРМ 8 клапанов на Lada Kalina: инструкции, фото- и видеообзор
В аннотации, идущей вместе с автомобилем говорится, что замена ремня ГРМ 8 клапанов на Калине, рекомендована через каждые сорок-пятьдесят тысяч километров, также как и на авто с двигателем в 16 клапанов. А проверка должна быть намного чаще.

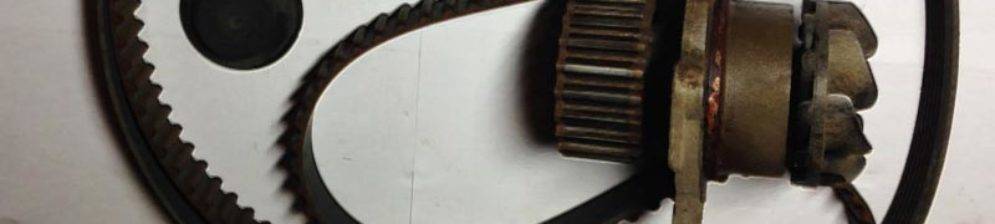

Новый ремень для замены
Если оборвется ремень на 8-ми клапанной Ладе Калина, то клапана останутся целыми, но если такое произойдет на 16-ти кл. двигателе, то их обязательно погнет. Сам по себе процесс замены несложен и очень схож как на 8-ми клапанных агрегатах, так и на 16-ти.
Для чего служит ремень ГРМ
Основное назначение ремня ГРМ на Ладе Калина это синхронизации коленвала и распредвала силового агрегата. Для того чтобы избежать недешевых работ по восстановлению мотора просто проводите вовремя замену и он прослужит столько сколько предусмотрено изготовителем.
Ремень ГРМ Лады Калина срочно нужно поменять, если на нем обнаружились повреждения
Не важно какие именно: надрывы, потертости. Также замена нужна в случае обнаружения пятен смазки на его поверхности
Как происходит замена
Процесс замены ремня газораспределительного механизма на Лада Калина с 16 и 8 клапанами проходит по сходному сценарию, но есть некоторые отличия, поэтому рассмотрим каждый отдельно.
Этапы работы
Сам по себе процесс несложный и ознакомившись с предлагаемой нами инструкцией вы сможете справиться с ним без особого труда и на это не уйдет много время.
Сразу скажем, что для замены лучше приобретать оригинальный комплект, хотя стоит он дороже. Но в любой случай, какой выбрать ваше дело, но придерживайтесь рекомендаций, данных в этой статье.
Менять лучше с помощником потому, что некоторые работы для одного будут затруднительны.
На 8 клапанном
- Первым делом снимаем пластиковую защиту, для этого нужно открутить три болта.
- Снимаем переднее колесо справа. Это необходимо для того, чтобы получить доступ щитку, который защищает силовой агрегат.
- Открутив два винта, оттягиваем щиток вниз, чтобы получить доступ к шкиву, который находится на коленчатом вале.
Оттягиваем и закреплеям щиток
- Далее нужно прокрутить коленвал, таким образом, чтобы звезды валов стали по меткам.
Метки должны быть совмещены
Для того чтобы открутить маховик застопорите коленчатый вал. С той стороны, где стоит сцепление, на моторе имеется небольшая щель, через которую можно увидеть маховик. Убираем резинку и стопорим его при помощи отвертки. Возможно, для этого вам понадобиться сторонняя помощь.
Окошко закрытое резинкой
Далее снимаем ремень генератора.

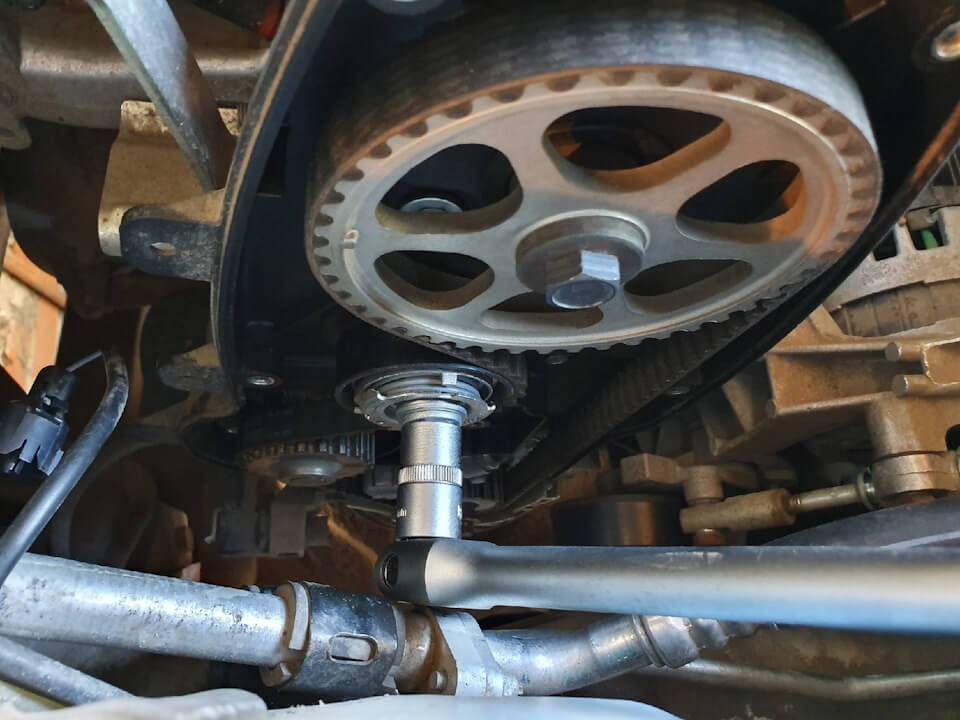

Натягивающий ролик откручиваем, покуда ГРМ ремень не ослабнет.
Снимаем его, при этом шестеренками, не должны сбиться с места.
Новый натягивается на шестеренку распредвала справа. Не забываем за метки. Затем необходимо провести его через ролик, а потом натянуть на помпу.
Натяжка должна быть такой, чтобы ремень мог повернуться только на 90 градусов.
Провернув коленчатый вал, смотрим, не сбились ли метки. В случае если такое произошло, то проделанную работу придется повторить.
Работы по сборке проводятся в порядке обратном разборке.
На 16 клапанном
- Снимаем крышку которая находится сверху и закрывает ремень ГРМ Калины с двигателем 16 кл.
- Демонтируем колесо, расположенное справ спереди.
Ключ для демонтажа колеса
Убираем брызговик силового агрегата и ремень генератора, чтобы лучше было менять.

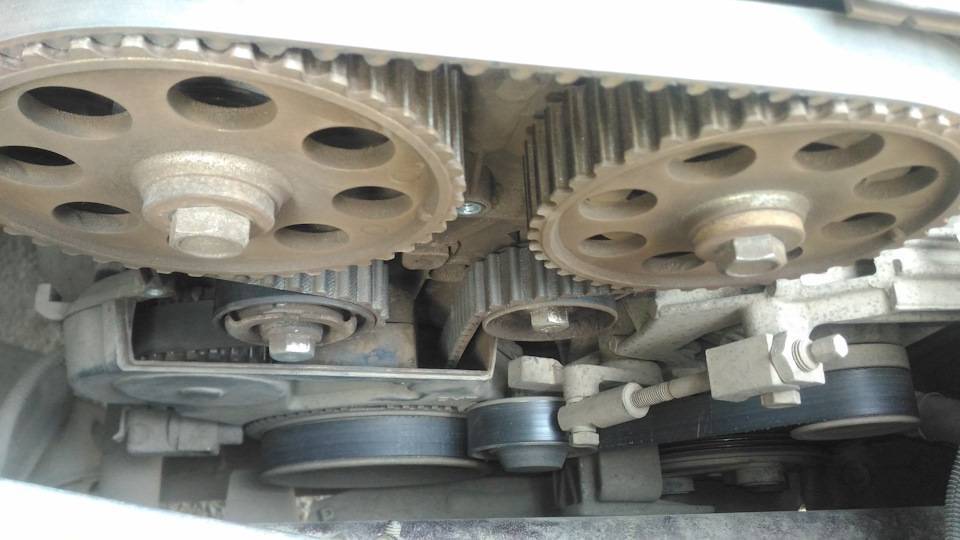

Проворачиваем коленвал, пока не сойдутся отметки шкива распредвала выпускных клапанов и шкива распределительного вала впускных клапанов с отметками, которые расположены на крышке.
Совмещение меток

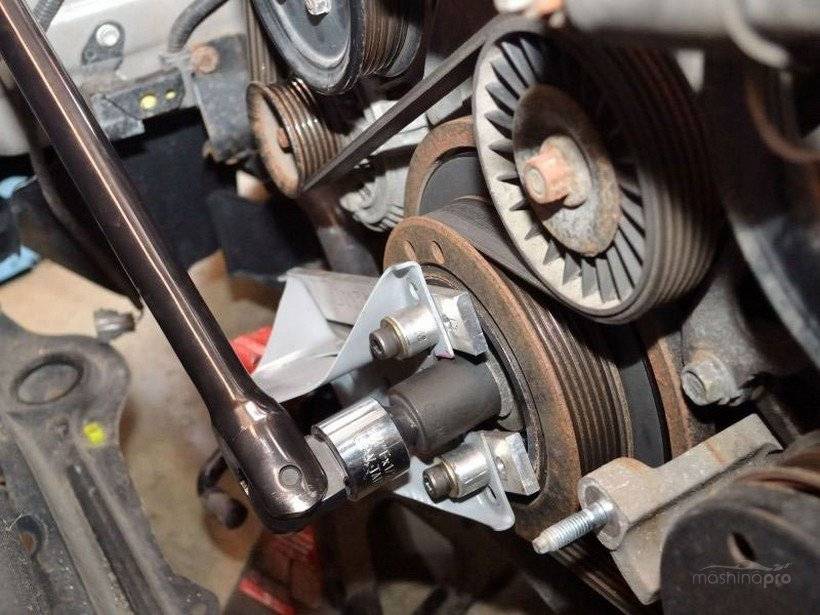

Откручиваем болт, которым крепится шкив вала и снимаем его.
Снимаем ограничивающую шайбу.
Открутив болты, снимаем переднюю крышку.

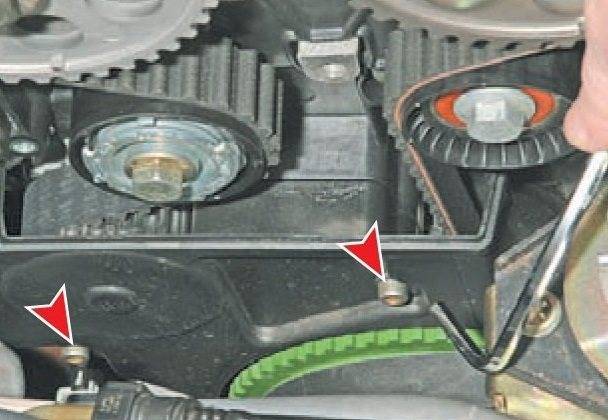

Болтом крепления ролика, уменьшаем натяжение ремня ГРМ.
Снимаем ремень.
Новый ремень устанавливается в точности как продемонстрировано на фото.Схема установки
Не упустите из внимания то, что отметка на шкиве коленчатого вала должна находиться против прилива на корпусе маслонасоса.
Ставя новый следите за натяжкой ветви ремня. В таком состоянии он надевается на шкив.
Поворачиваем натяжитель в направлении стрелочек до того момента, когда на нем совместятся отметки.
Затягиваем болт, закрепляющий натяжной ролик.
В случае проворота вала ослабляем затяжку и повторяем работу.
После установки проворачиваем коленвал на несколько оборотов. Здесь необходимо удостовериться, что расположение валов не нарушилось.
Если все метки сошлись, то можно переходить к установке всех снятых деталей на собственные места.
Как видите, нет ничего сложно и надеемся, что данная статья помогла вам разобраться во всех тонкостях этого процесса. Вы теперь самостоятельно можете определить какой ремень лучше для вашего автомобиля, как его правильно менять и сколько можно на этом сэкономить.
Артикул и цена ролика на Лада Калина
Неотъемлемой операцией выбора ремня становится также подбор ролика ГРМ. Как и в первом варианте существует оригинал и несколько аналогов, которые можно применять. Рассмотрим артикулы и цены на ролик ГРМ Лада Калина 8 клапанов:
- Оригинальный каталожный номер ролика ремня газораспределительного механизма 8-клапанной Лады Калины является: 21126-1006135. Средняя стоимость этой детали на территории РФ составляет 700 рублей.
- Существует достаточно много аналогов оригинального ролика ГРМ, которые успешно сертифицированные для использования на автомобиле и отличаются разве что качеством и ресурсом. Рассмотрим, какой ролик ГРМ можно устанавливать вместо оригинального, на Калину с 8 клапанами:
Таблица, с указанием производителей, артикулов и цен на неоригинальный ролик ГРМ
| Наименование производителя | Каталожный номер | Средняя цена по РФ в рублях |
| Master-sport | 21126-1006135-ST-PCS-MS | 580 |
| QML | BT1006 | 650 |
| Pilenga | PT-P1571 | 670 |
| Torque | KR5016 | 680 |
| Caffaro | 320-99 | 720 |
| Trialli | CM172 | 735 |
| Optimal | 0-N2044 | 750 |
| LYNXauto | PB-3012 | 1080 |
| Gates | T42150 | 1300 |
| Dayco | ATB2543 | 1450 |
| Ina | 532060410 | 1470 |
| SNR | GE372.00 | 1500 |
| Ruville | 57207 | 1550 |
| Coram | C834 | 1850 |
| Autlog | RT1663 | 2000 |

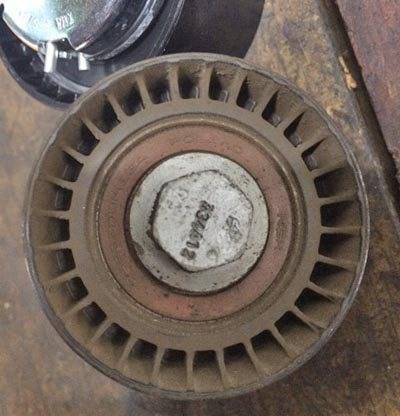

Это ролик китайский, качество не очень, быстро зашумел
Достаточно большой выбор роликов ГРМ предоставляется владельцу 8-клапанной Лада Калина. Стоит отметить, что большинство изделий с таблицы, обладают высоком качеством изготовления, а также имеют ресурс около 40 000 км.
Артикул и цена ролика на Лада Калина
Неотъемлемой операцией выбора ремня становится также подбор ролика ГРМ. Как и в первом варианте существует оригинал и несколько аналогов, которые можно применять. Рассмотрим артикулы и цены на ролик ГРМ Лада Калина 8 клапанов:
- Оригинальный каталожный номер ролика ремня газораспределительного механизма 8-клапанной Лады Калины является: 21126-1006135. Средняя стоимость этой детали на территории РФ составляет 700 рублей.
- Существует достаточно много аналогов оригинального ролика ГРМ, которые успешно сертифицированные для использования на автомобиле и отличаются разве что качеством и ресурсом. Рассмотрим, какой ролик ГРМ можно устанавливать вместо оригинального, на Калину с 8 клапанами:
Таблица, с указанием производителей, артикулов и цен на неоригинальный ролик ГРМ
| Наименование производителя | Каталожный номер | Средняя цена по РФ в рублях |
| Master-sport | 21126-1006135-ST-PCS-MS | 580 |
| QML | BT1006 | 650 |
| Pilenga | PT-P1571 | 670 |
| Torque | KR5016 | 680 |
| Caffaro | 320-99 | 720 |
| Trialli | CM172 | 735 |
| Optimal | 0-N2044 | 750 |
| LYNXauto | PB-3012 | 1080 |
| Gates | T42150 | 1300 |
| Dayco | ATB2543 | 1450 |
| Ina | 532060410 | 1470 |
| SNR | GE372.00 | 1500 |
| Ruville | 57207 | 1550 |
| Coram | C834 | 1850 |
| Autlog | RT1663 | 2000 |
Это ролик китайский, качество не очень, быстро зашумел
Достаточно большой выбор роликов ГРМ предоставляется владельцу 8-клапанной Лада Калина. Стоит отметить, что большинство изделий с таблицы, обладают высоком качеством изготовления, а также имеют ресурс около 40 000 км.
Выдыхаем, загиб клапанов нам не грозит
Если у вас 8-ми клапанный двигатель, то загиб клапанов и их замена как правило вам не грозит, однако если «голова» 16-ти клапанная, замена этих элементов вам обеспечена точно. Однако в этой статье мы рассмотрим, как поменять ремень ГРМ на младшем собрате, когда поломка не несёт за собой никаких неприятных последствий, и все работы можно провести почти в полевых условиях и при минимальных знаниях.
Основные поломки
У ремня ГРМ возможно три основных типа неисправности:
- Целостность конструкции ремня нарушена – в этом случае ремень расслаивается, на его поверхности невооруженным глазом становятся видны внутренние нити. Эти неполадки возникают из-за механических повреждений, либо вследствие неверной регулировки. Такой ремень подлежит немедленной замене.
- Перенатяжение или недотяг ремня – за степень натяга ремня отвечает натяжной ролик, который позволяет вращаться ремню вокруг собственной оси и позволяет верно отрегулировать его. Если же ремень слишком сильно натянут или слишком сильно ослаблен, то в непотребное состояние он придёт очень быстро.
- Обрыв – самая неприятная ситуация, которая может произойти в дороге с ремнём ГРМ. В этом случае мотор полностью заглохнет и завести его вновь можно будет только установив новый элемент.
Чтобы избежать таких неприятностей завод изготовитель советует проводить его проверку каждые 15000 километров и замену в 75000 километров пробега. На самом же деле менять его следует сразу, как будут обнаружены на поверхности видимые трещины.
Какой ремень приобрести
От качества используемых деталей в приводе механизма ГРМ (ролик натяжного устройства, ремень) зависит эффективность работы мотора автомобиля. При проведении ремонта или обслуживания машины желательно использовать детали оригинальные, но в некоторых случаях хорошо зарекомендовали неоригинальные запасные части автомобильных комплектующих.
Артикул оригинального ремня ГРМ 21126–1006040, который производится заводом РТИ в г. Балаково. Специалисты рекомендуют смело использовать детали компаний Gates, Bosch, Contitech, Optibelt, Dayco. При выборе следует быть особенно внимательным, так как под маркой известных производителей, можно купить подделку.
| Естественный износ. | За время эксплуатации элемент постоянно подвергается воздействию высоких температур, что в конечном итоге приводит к растягиванию, а дальше к появлению микротрещин. |
| Качество изделия. | Низкокачественная деталь не прослужит долго. |
| Ошибки при выборе комплектующих. | Механизм газораспределения может быть нарушен из-за установки неправильно подобранной детали или из-за неквалифицированных работ по замене. Нарушение фаз газораспределения грозит чрезмерным износом деталей двигателя и как следствие дорогостоящим ремонтом. |
Последствия чрезмерного износа
Износ ременной передачи чреват ее обрывом, а это обязательно приведет к серьезным последствиям. Вследствие этого произойдет встреча клапанов с поршнями, из-за чего клапаны погнутся, а поршни и цилиндры также могут получить значительные повреждения. После этого машину придется серьезно ремонтировать, а такой ремонт стоит недешево, поэтому лучше до этого не доводить.
Лучше почаще проводить диагностику ремня, чтобы выявить уже первые признаки его износа. Сделать это можно самостоятельно. А вот какие дефекты будут говорить о том, что ремень нуждается в замене:
- поверхность начала покрываться трещинами;
- на ней появились вздутия;
- торцы разлохматились;
- материал начал расслаиваться;
- на поверхности видны следы масла и других рабочих жидкостей.
Наличие масла на поверхности ременной передачи говорит о том, что герметизация система нарушена, и сальники начали протекать. В этом случае их тоже нужно заменить. Но это еще не все подлежащие замене расходники. Вместе с ремнем и сальниками нужно заменить и прокладки. Отдельно нужно сказать про натяжной ролик. Он тоже может выйти из строя. Его неисправность можно определить по наличию люфта. Если сами вы затрудняетесь провести анализ состояния ролика, тогда приведите для этого специалиста и попросите, чтобы он вам помог.
Обязательно покупайте расходные элементы только в проверенных торговых точках. Если поставить некачественный элемент, то долго он точно не прослужит. Поэтому здесь экономить не стоит. Конечно, такой ремень проработает какое-то время, но за его состоянием нужно все время следить, чтобы не произошел обрыв.
А можно ли как-то постараться не допустить раннего износа передачи? Конечно, можно. Для этого не надо:
- практиковать экстремальное вождения;
- эксплуатировать автомобиль при повышенных нагрузках;
- допускать протекания рабочих жидкостей.
Если соблюдать эти нехитрые правила, ремень вполне может прослужить регламентный срок без замены. Но если все же было определено, что он износился, тогда его нужно срочно менять, чтобы не пришлось потом жалеть. Для самостоятельной замены ременной передачи нужно приготовить все необходимое – набор ключей и расходников. Автомобиль должен быть зафиксирован и находиться на ровной поверхности. Это не особо трудный процесс, и с ним сможет справиться любой, кто внимательно изучил данную инструкцию. Итак, начинаем.
1. Сначала нужно будет снять защитный кожух. Для этого отворачиваем 3 болта.
2. Чтобы получить доступ к силовому агрегату, придется снять правое колесо.
3. Оттягиваем вниз щит силового агрегата.
4. Теперь нам нужно прокрутить коленвал до того момента, когда шестерни валов расположатся точно по меткам.
5. Теперь стопорим коленвал. Это нужно для того, чтобы отвернуть маховик. Он может быть виден через щель, которая находится со стороны сцепления. Застопорить коленвал можно с помощью обычной отвертки. Для этого нужно сначала убрать резинку. Возможно, у вас не очень будет получаться. В этом случае придется позвать помощника.
6. Теперь приступаем к демонтажу привода генератора.
7. Нам необходимо ослабить натяжение ремня. Поэтому нам необходимо открутить натягивающий ролик. Во время его демонтажа следует следить за тем, чтобы звездочки не сбились со своего места.
8. Проверяем все метки и начинаем натягивать новую ременную передачу. Ниже вы можете видеть схему ее установки.
9. Натягиваем ремень. Натяжка должна быть оптимальной – провисаний и слишком большого натяжения допускать не стоит. И то, и другое вполне может стать причиной того, что ремень износится раньше положенного ему срока.
10. Прокручиваем коленвал и изучаем расположение меток. Они не должны сбиваться. Если все-таки они сошли с положенных им мест, тогда всю процедуру придется проделывать заново.
11. Теперь нам необходимо проверить выполненную нами работу. Для этого заводим двигатель. Во время его работы не должно наблюдаться посторонних шумов. Если они есть, это явный признак того, что что-то было сделано неверно. В этом случае процедуру установки новой ременной передачи придется повторить.
Стоимость мероприятия по замене
Цена на ремень ГРМ в торговой сети варьирует в пределах 400-600 руб. за штуку. Когда натяжной ролик нуждается в замене, то к указанной сумме смело прибавляем около 500-600 руб.
Стоимость услуги по замене достигает 800 руб., а если потребуется заменить и ролик, то ожидаемое опустошение кошелька владельца составит около 1000 руб.
При покупке рекомендуем рассматривать оригинальный вариант ремня, производимый «ВАЗ». Если данная возможность отсутствует, то можно присмотреться к аналоговому изделию, предлагаемому одним из известных брендов.

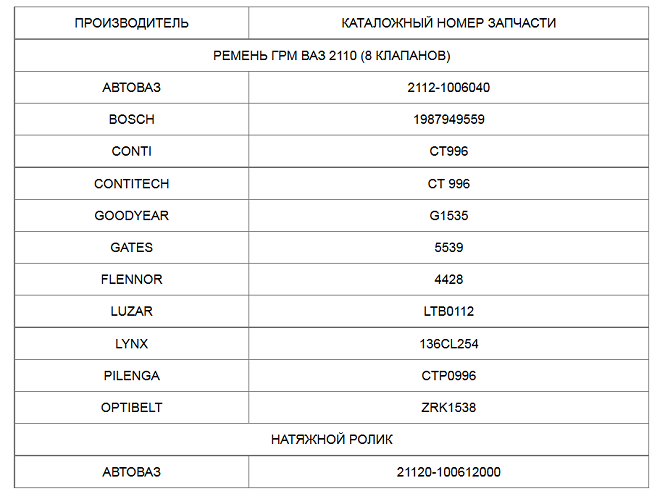

Далее представляем образцы ремней с каталожными кодами. Здесь присутствуют оригинальное изделие и его достойные импортные заменители.
Меняем ремень ГРМ на Калина
Если вы желаете приобрести первый опыт замены ремня
ГРМ, Калина – не самый подходящий для этого автомобиль. Лучше доверить ремонтные
работы специалисту. Пора бы и смириться: прошли те времена, когда отечественная
автотехника могла все стерпеть.
Замена ремня ГРМ
В начале процедуры разборки необходимо выставить метки
относительно расположения газораспределительного механизма и
коленвала, чтобы потом собрать механизм согласно их положению.
Второй нюанс – натяжение ремня ГРМ. Сейчас выполнить
натяжение проще – ролики оснащены соответствующими индикаторами, поэтому
нет риска «недотянуть» или «перетянуть». Так постоянно случалось со старыми
авто, когда усилие натяжения определялось «на глазок» и неопытный механик мог запросто
привести механизм в негодность.
При разборке также следует снять датчик положения
коленвала – ведь он может быть поврежден и выведен из строя.
Стоит
помнить, что периодически нужно выполнять замену всех расходных материалов –
гаек, болтов, уплотнителей. И даже водяной насос (помпу) желательно сменить на
новый, особенно если он не в лучшем состоянии.
Какие инструменты понадобятся?
Прежде чем приступать к ремонту, нужно подготовить инструмент.
Вопреки распространенному мифу, что пригодятся молоток и гвозди на 120, для
ремонта Лада Калина понадобится стандартный набор приспособлений. К ним
относят:
- ключи на 17;
- ключ для снятия колеса;
- набор торцовых головок (обязательно должна присутствовать головка
или ключ на 10); - отвертка шлицевая;
- натяжной ключ для натяжения ролика.
Подготовительные работы
Прежде чем приступить к разборке ГРМ и снятию ремня,
следует установить автомобиль на ровную поверхность, включить передачу и
поднять переднее колесо на домкрат. Далее поднимите капот, слейте антифриз.
Колесо также рекомендуется снять. Это облегчает доступ
к приводному колесу коленчатого вала и упрощает процедуру разборки механизма.
Замена ремня ГРМ на Калине: пошаговый алгоритм
Вот как заменить ремень ГРМ на Калине:
- Проведите
демонтаж ремня генератора. - Снимите
кожух двигателя, вывернув предварительно крепежные болтовые соединения.
Затем демонтируйте поддомкраченное колесо – вы получите доступ к щитку
(защита двигателя) и сможете открыть шкив на коленвале.
Шкив коленвала
- Далее
необходимо выставить метки. Сначала следует определить верхнюю мертвую
точку – то есть положение ГРМ по отношению к коленвалу. Это позволит
избежать отклонений при сборке агрегата и последующих проблем. - Ослабьте
натяжные ролики, чуть-чуть ослабив гайку. Но не откручивайте ее полностью. - Снимите
ремень ГРМ – сначала демонтируйте шестеренки распредвала, затем ролика и только
после этого шкива водной помпы. - Для
полного снятия ремня демонтируйте генераторный шкив. - Установите
принудительную фиксацию сцепления, чтобы блокировать коленчатый
вал. Далее необходимо ослабить крепежный элемент приводного
колеса коленвала и снять его. - Снимите
ремень газораспределительного механизма. - Замените
натяжной ролик на новый (если при прокручивании он заедает, создает шумы и
скрипы) и установите новый ремень на посадочное место. Произведите сборку
механизма в обратной последовательности. Не забудьте правильно натянуть
ремень перед тем, как крышка ГРМ будет установлена на место.
8 и 16 клапанов – какая разница?
Если двигатель на 16 клапанов, то замена ремня ГРМ на
Калина проводится аналогичным способом, что и в случае, когда ДВС на 8
клапанов. Единственная сложность – нужно демонтировать, затем установить обратно
переднюю опору двигателя.
Для этого следует снять болты TORX E14, которые
фиксируют опору к кронштейнам. Чтобы облегчить задачу, если болты туго
откручиваются, необходимо варьировать положение двигателя с помощью домкрата.
На Лада Калина 2 замена ремня выполняется иначе?
Принцип замены все тот же:
- Снимается защитная крышка двигателя.
- Производится демонтаж переднего правого колеса и брызговика мотора.
- Проворачивается коленвал для выставления меток.
- Снимается шкив коленвала (необходимо открутить болт), отпускается
натяжение ремня. - Ремень снимается, на его место устанавливается новый.
Пошаговые работы по замене ремня ГРМ
Перед тем как приступить к замене ремня ГРМ, необходимо подготовить рабочее место и все необходимые инструменты. Для работы нам понадобится:
- Новый ремень ГРМ.
- Ключ на «10», «17», «19».
- Плоская отвёртка.
- Ключ для натяжного ролика.
Порядок выполнения
- Открываем капот и снимаем пластиковый кожух двигателя.
- Демонтируем защиту ремня, отвернув три болта на «10».
- Снимаем правое колесо и защиту.
- Таким образом выглядит схема ремня ГРМ, согласно ей выставляем метки.
Схематично указано расположение всех меток.
- Поворачиваем за болт коленчатый вал по часовой стрелке до тех пор, пока не совместятся метки на шкиве и усик на крышке ГРМ. Метки «С и D».
- Смотрим чтобы метки на распределительном вале и защитной крышке также совпали. Метки «A и B».
- Снимаем заглушку на верхней части картера сцепления при помощи отвёртки и смотрим, чтобы метки сошлись и там.
Метки отмечены стрелками.
- Фиксируем «коленвал» от проворачивания, вставляем в отверстие между зубьев маховика плоскую отвёртку.
Отвертку фиксируем там, куда указывает стрелка.
- Выворачиваем крепление болта шкива генератора одновременно удерживая отвертку, затем снимаем шкив с места.
При помощи ключа на «17» выкручиваем фиксирующий болт.
- Следующий шаг будет заключаться в ослаблении гайки натяжного ролика.
- Ослабляем гайку так, чтобы ремень был максимально свободен.
- Снимаем ремень с посадочного места.
Ослабленный ремень демонтируем.
- Если требуется снять натяжной ролик, выворачиваем болт крепления и снимаем его с посадочного места.
Устанавливаем новый ремень
- Надеваем ремень на шкив коленчатого вала.
- Приступаем к натяжке двух ветвей ремня, сначала фиксируем его на шкиве помпы, потом заводим ее за натяжной ролик.
- Затем заводит его на распределительный вал.
- Натягиваем ремень при помощи натяжного ролика, одновременно фиксируя последний при помощи специального ключа. (Поворачиваем ролик против часовой стрелки).
- Следим за тем, чтобы все зубья легли ровно на шестерни.
- Затягиваем болт крепления шкива генератора и поворачиваем на дав оборота коленвал по часовой стрелке.
- Следим за тем, чтобы все метки совпали и оставались на местах.
Натяжка ремня ГРМ на Калине
На данной Ладе устанавливается два типа двигателей. На 16-клапанном ДВС используется автоматический натяжитель ремня ГРМ, а на моторе с 8 клапанами устанавливается ролик-натяжитель. В случае с роликом следует каждые 10-15 тысяч километров проверять натяжение и после 75 000 километров производить замену.
На 16-клапанном двигателе самостоятельно проводить натяжку не нужно, для этого есть автоматический механизм. Ремень в таких моторах служит дольше. Но, с другой стороны, не исключен выход из строя натяжителя или попадание масла из-за неисправного сальника коленчатого вала на зубья. Обрыв или износ его зубьев приведет к нарушению работы механизма газораспределения и последующему ремонту ДВС. Поэтому полагаться только на автоматический механизм не стоит и периодически на ТО проверять состояние износа детали.
Чтобы провести процедуру натяжения ремня ГРМ на приводе с роликом-натяжителем, потребуется специальный ключ. Алгоритм действий следующий.
- Ключом на 10 открутить болты крепления крышки привода, приподнять ее вверх и демонтировать.
- Вращать за гайку крепления шкива распредвала механизм привода ГРМ, тем самым оценивая степень износа ремня. На поверхности ремня не должно быть масляных подтёков, трещин, расслоений, зубья не должны быть изношены.
- На среднем уровне (между шкивом распредвала и коленвала) следует развернуть вправо и влево ремень на 90 градусов, при этом не прилагая значительных усилий. Если усилия не хватает для разворота ремня на 90 градусов, значит, он перетянут и его нужно ослабить. Соответственно, если ремень разворачивается на больший угол, следует подтянуть.
Чтобы отрегулировать натяжение, потребуется остудить двигатель и накидным ключом на 17 ослабить крепёж ролика-натяжителя. Далее понадобится специальный ключ, которым нужно повернуть ролик вправо или влево (для натяжки или ослабления), после чего, удерживая ключ в нужном положении, произведите затяжку крепёжной гайки ролика. После этого снова оценивается уровень натяжки. При необходимости процедура повторяется. Если ремень натянут как нужно, можно надевать защитную крышку и закрепить ее тремя болтами крепежей.
