Почему перестал работать вентилятор печки на ВАЗ-2114: причины и методы устранения

Причины неисправности

Как было упомянуто ранее, выход из строя системы обогрева может быть обусловлен рядом причин:

  • Неисправность электромотора;
  • Недостаточное количество антифриза в системе;
  • Выход из строя радиатора;
  • Неисправный кран отопления;
  • Сломанный термостат;
  • Прогоревшая прокладка БЦ;
  • Снижение давления внутри системы;
  • Иногда забивается радиатор;
  • Образовалась воздушная пробка.

После перечисления всех возможных видов неисправностей, следует рассмотреть отдельно основные, чтобы лучше изучить проблемы, вероятность возникновения которых наиболее высокая.

Термостат

Прежде всего необходимо запустить мотор и проверить работу вентилятора в каждом доступном режиме. Если в процессе вращения не возникает никаких посторонних шумов, придется приступать к ремонту. Сломанный термостат – это одна из наиболее распространенных проблем, возникающих в процессе эксплуатации системы обогрева. При этом циркулирующая по контуру охлаждающая жидкость не может достигнуть оптимальной температуры. Чаще всего печка отказывает именно по этой причине.

вентилятор печки ваз 2114 перестал работать

Сломанный кран

Система отопления часто не работает именно по причине неисправности крана. Иногда этот элемент просто не открывается до конца. Это может быть обусловлено следующими причинами:

  • Краник пришел в полную негодность и поэтому подлежит незамедлительной замене;
  • Приспособление не функционирует должным образом из-за недостаточно хорошей фиксации или изменения формы тросика обогревателя, который размещен рядом с узлом педалей. Чтобы устранить такую

неисправность, достаточно приподнять трос обыкновенными плоскогубцами. Необходимость в замене крана возникает при неполадках с подачей разогретой воздушной массы. Если на полу образуются пятна, пахнущие антифризом, а на стеклах – жирный налет, значит имеет место подобная неисправность.

Проблемы с вентилятором

Для проверки нужно запустить мотор и отключить систему, отвечающую за обогрев. Иногда в автомобиле ВАЗ 2114 не работает вентилятор печки. Причины такой неисправности чаще всего заключаются в перегоревших предохранителях, расположенных сразу же за печкой.

вентилятор печки ваз 2114 перестал работать

Проблемы с радиатором

Многие владельцы автомобилей просто-напросто не уделяют внимания радиаторам во время эксплуатации транспортных средств в летний сезон. Поэтому, при запуске системы обогрева в зимнее время оказывается, что радиатор непригоден к эксплуатации.

Время от времени радиатор забивается грязью или мусором, что может послужить причиной неисправности данного элемента системы обогрева автомобильного салона. Поток разогретой воздушной массы в подобных случаях очень слабый. Обычно для устранения подобной неисправности проводится очистка радиатора или его демонтаж и установка нового элемента.

Недостаточное количество антифриза

Чтобы разобраться с этой проблемой, нужно просто подлить какое-то количество охлаждающей жидкости.

Испорченная прокладка головки БЦ

Неисправность печки может быть обусловлена перегоранием прокладки блока цилиндра. Эта проблема определяется по нескольким признакам:

  • Охлаждающая смесь воняет выхлопом и топливом;
  • Густой белый выхлоп из глушителя;
  • Моторное масло пахнет охлаждающей жидкостью.

на ваз 2114 не работает вентилятор печки

Сломанный моторчик

Нередко перегорает электромотор, обеспечивающий работу печки, но в большинстве случаев, чтобы устранить эту проблему, достаточно провести ремонт данного элемента системы обогрева. Следует проверить, функционируют ли нормально реле температурных режимов. Также нужно проверить состояние реле зажигания.

Резистор

Если не включается печка на ВАЗ 2114 в первых двух положениях – стоит проверить резистор. Он отвечает за регулирование скорости обдува. На первом положении скорости напряжение на моторчик идет через две спирали резистора. При включенном втором положении – через одну спираль, за счет чего увеличиваются обороты. Третье положение – работа вентилятора на полную мощность, без задействования резистора. Его неисправность выявляется легко, а замена не занимает много времени. Располагается элемент в салоне машины, прямо под педалью газа. Цена его составляет около 400 рублей, поэтому не стоит проводить ремонт своими руками.

Почему не работает печка на ваз 2114 причины

В данной статье рассмотрим основные моменты и причины, по которым не включается печка (вентилятор печки).

Как понять, что вентилятор печки не включается? – очень просто: при заведённой машине, включаем печку на 1-2-3 скорости. Если никаких дополнительных «шумов» не появилось, то вентилятор не включается. Сразу отмечу, что если вентилятор не включается, к примеру, на 1-2 скорости, а на 3 включается, то дело в добавочном резисторе или в переключателе интенсивности работы печки.

Схема подключения печки

Давайте разберёмся, как в теории включается печка

Обратите внимание на рисунок:

  • 44 – мотор вентилятора;
  • 45-дополнительный резистор (служит для регулирования скорости электродвигателя под цифрой 44);
  • 46-переключатель положения.

Почему не работает моторчик печки, основные причины

  1. Перегорел предохранитель.

Самая простая и в тоже время самая неприятная неисправность, потому что заменить предохранитель очень просто, и в то же время, мы не знаем причины по которой он перегорел. Напоминаю, если предохранитель перегорает, то значит где то кроется коротыш (короткое замыкание). В этом случае нужно перебирать всё цепь предохранителя и искать источник короткого замыкания.

Какой предохранитель идёт на печку?

За печкой закреплён предохранитель F7 с силой тока в 30А. Так же этот предохранитель отвечает за прикуриватель, электродвигатель омывателя фар, подсветки бардачка, обогрев заднего стекла. Так что, если перегорел предохранитель, то помимо вентилятора отопителя, от работы откажутся вышеприведённые элементы электрики автомобиля.

  1. Плохой контакт в монтажном блоке.

Плохой или окислившийся контакт в монтажном блоке так же является распространённой болезнью. В данном случае нужно пошевелить колодку жгутиков, идущих к монтажному блоку.

  1. Залипло реле зажигания.

Если у вас глючит печка, к примеру, включается только на прогретую, то дело в реле зажигания. Удивительно конечно, каким образом реле зажигания влияет на работу печки, но факт остаётся фактом. Нужно заменить реле. Кстати оно находится под панелью приборов в центральной консоли.

  1. Печка включается только на 3 положении переключателя.

Если вы столкнулись с такой ситуацией, то вам нужно заменить добавочный резистор. Дело в том, что на 1 и 2 положениях переключателя отопителя, ток на вентилятор идёт через добавочный резистор, а на 3 положении – напрямую к вентилятору. Поэтому следует вывод о неисправности добавочного резистора. Дополнительный резистор отопителя. Проверка, ремонт, замена.

  1. Не работает переключатель печки  (отопителя).

Чтобы проверить  переключатель положения (под цифрой 46 на рисунке) нам понадобится обычная габаритная лампочка на 12 вольт с двумя припаянными проводками.  Снимаем центральную консоль панели приборов, для того чтобы получить доступ к переключателю печки ( Как снять панель приборов?), затем и делаем следующее: включаем зажигание;  замыкаем минусовой провод лампочки на массу кузова, а другую подключаем к  выходам 1-2-3 на добавочный резистор (серый, белый и красный провод на рисунке). Если лампочка горит – значит переключатель работает, если не горит, то подключаем лампу  к плюсовому проводу на переключатель положения (на рисунке это сине-жёлтый провод). Если лампа не горит, то где то обрыв цепи или выбило предохранитель.

  1. Не работает моторчик печки (вентилятора отопителя).

Если переключатель отопителя работает, напряжение идёт, а вентилятор не включается, то либо он перегорел, либо плохой контакт массы вентилятора (масса находится под гайкой крепления отопителя), либо залипли щётки моторчика.

Источники

  • vaz-2114-lada.ru/2013/01/ne-rabotaet-ventilyator-pechki-otopitel-salona/
  • luxvaz.ru/vaz-2114/178-ne-rabotaet-pechka.html
  • autovaz-2114.ru/heating-and-cooling/pochemu-ne-rabotaet-pechka-vaz-2114-i-kak-ee-ispravit-vse-prichiny/
  • nadomkrat.ru/ustroistvo-avtomobiley/ohlazhdeniye-i-otopleniye/ne-rabotayet-pechka-na-vaz-2114
  • drive2.ru/l/497263205706367074/

Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.

Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:

Рассмотрим их более подробно.

Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113.

В первую очередь к механическим причинам относится засорение воздуховода.

Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.

Предохранитель.

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.

Переключатель скоростей вентилятора печки.

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки. Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.

Дополнительные резисторы.

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.

Моторчик печки ВАЗ 2114, 2115, 2113.

Если проверка всех перечисленных выше узлов, показала их работоспособность — причина в самом моторчике печки. Скорее всего он сгорел или у него плохая масса. Для проверки снимаем его (как это сделать читайте тут) и подключаем напрямую к аккумулятору (чёрный провод, прикрученный к кузову — минус). Если работает — плохая масса. Не работает — меняем моторчик.

В зимнее время года передвижение может быть не очень комфортным, если не работает печка на ВАЗ 2114. Причины неисправности могут быть самые разные. Подобные проблемы решаются владельцами машин данной марки самостоятельно или при помощи автосервисов.

Как оказалось, печка в автомобиле ВАЗ 2114 может выходить из строя по разным причинам. Каждому владельцу машины данной марки следует ознакомиться с устройством системы обогрева, чтобы иметь возможность устранять неполадки при их возникновении.

Причины, почему не работает вентилятор печки ВАЗ-2109

Опытные специалисты, занимающиеся ремонтом ВАЗ-2109, выделяют несколько наиболее распространенных причин, по которым вентилятор автомобильного обогревателя-печки перестает работать.

Первая причина заключается в сгоревшем предохранительном элементе. Ее называют самой проблематичной, так как определить, что из строя вышла именно эта деталь, бывает сложно. Чтобы это сделать, необходимо пересмотреть всю токопроводящую цепь отопительной системы транспортного средства. Если проблема кроется именно в испорченном предохранителе, то следует знать его маркировку – «F7» (она соответствует заданной силе тока предохранителя в 30 А).

Вторая причина – плохой контакт в монтажном блоке. Данный контакт попросту может окислиться. Для проверки подобного предположения можно просто пошевелить колодку с закрепленными на ней жгутиками. В случае если печной вентилятор после этих манипуляций внезапно снова заработал, значит, причина именно в данном контакте. Решение проблемы очевидное – следует произвести зачистку окисленного контакта в монтажном блоке.

Третья причина – в системе зажигания произошло заливание реле. Выяснить эту причину легко

Для этого нужно обратить внимание, в какой момент начинает работать обогревательный прибор ВАЗ-2109. Если он включается уже после того, как этап прогревания транспортного средства уже завершился, то реле зажигания залило маслом

Специалисты в этом случае советуют заменить вышедшее из строя реле, которое размещается на ВАЗ-2109 под приборной панелью.

Четвертая причина того, что вентилятор начинает свое функционирование не сразу (как и сама автомобильная печка), а на третьей скорости. Оказывается, описанная причина имеет прямую связь с добавочным резистором. Так, на первых двух скоростях вентилятор подпитывается электрическим током с помощью этого добавочного резистора. При переходе на режим третьей скорости электроток начинает подаваться сразу на вентилятор без каких-либо добавочных приспособлений. Если заменить испорченный добавочный резистор, то вентилятор автомобильного обогревателя начнет функционировать уже на первом скоростном режиме.

Также к причинам, по которым может не работать вентилятор, входящий в конструкцию отопительной системы транспортного средства, специалисты относят неисправное состояние переключателя данной системы. Описываемый переключатель находится под центральной консолью. Для его диагностики необходимо произвести ряд несложных операций:

  • демонтируем центральную консоль;
  • заводим автомобиль;
  • берем двенадцативольтную лампочку (например, габаритную), которая будет служить своеобразным тестером, если к ней припаять провода – «минус» и «плюс»;
  • провод «минус» – замыкаем на кузов;
  • провод «плюс» – прикасаемся к 1-му, 2-му и 3-му контактам добавочного резистора.

Диагностируем реакцию тестера-лампочки:

  • тестер горит – переключатель находится в рабочем состоянии;
  • тестер не горит – переключатель не работает.

Во втором случае провод тестера-лампочки присоединяем к «плюсу» переключателя и снова диагностируем его реакцию:

  • тестер горит – обрыва в токопроводящей цепи нет, предохранитель не поврежден;
  • тестер не горит – в токопроводящей цепи есть где-то обрывы, а предохранитель находится в рабочем состоянии.

Проанализировав проблемную ситуацию и причины, что привели к ее возникновению, следует их решить путем замены детали, вышедшей из строя.

Также неисправность может быть скрыта в неработающих деталях самого вентилятора. Чаще всего выходит из строя его электрический двигатель – сердце данного прибора. Такая причина диагностируется в случае, когда все предыдущие оказались неподходящими. Если рассматривать более подробно виды неисправностей электродвигателя вентилятора, то можно среди них выделить:

  1. Данная деталь сгорела.
  2. Электродвигатель плохо контактирует с массой транспортного средства.
  3. В щетках электродвигателя вентилятора автомобильной печки наблюдается залипание.

Критической причиной выхода из строя вентилятора отопительной системы ВАЗ-2109 является подтвержденный факт того, что сгорел его электродвигатель. В этом случае предстоит замена сразу всего прибора, а не конкретной его детали.

Реле передних противотуманных фар

Передние противотуманные фары не являются стандартным оборудованием модели и оснащаются в зависимости от комплектации. Само реле (при наличии противотуманных фар) располагается в отсеке двигателя на левом брызговике.


Реле передних противотуманных фар

Важно! Для доступа к реле, необходимо снять АКБ! Без выполнения данной манипуляции, сложно будет снять и проверить его на работоспособность. Замена неисправного элемента проводится очень просто

Необходимо взять крестовую отвертку (с короткой ручкой), открутить болт крепления реле к кузову автомобиля, проверить элемент на неисправность. В случае выхода из строя, приобретаем новое и ставим все в обратном порядке

Замена неисправного элемента проводится очень просто. Необходимо взять крестовую отвертку (с короткой ручкой), открутить болт крепления реле к кузову автомобиля, проверить элемент на неисправность. В случае выхода из строя, приобретаем новое и ставим все в обратном порядке.

Осуществление операций

Ремонт и замена вентилятора печки автомобиля может требовать приобретения нового устройства. Цена оригинальных механизмов весьма высока, поэтому Вы также можете рассмотреть вариант покупки аналогов. Однако стоит отказаться от самых дешевых предложений на рынке – нередко они имеют весьма скромный ресурс, ввиду чего операции по замене в скором времени придется повторить, нивелировав тем самым выгоду от такого приобретения. Что касается ремонта – далеко не все сервисмены готовы взяться за такое мероприятие из-за его сложности.

Рассмотрим основные этапы:

  • Демонтаж панелей
  • Отключение механизма
  • Выемка вентилятора
  • Дефектовка и замена изношенных элементов (если проводится ремонт)
  • Сборка и установка
  • Подключение

При выполнении таких операций следует проверить проводку и контактную группу. Нередко при попадании влаги происходит их выход из строя, ввиду чего работа механизма становится невозможной.

В каких случаях необходима замена моторчика

Очевидной причиной замены, как уже говорилось, будет полный отказ в работе. Также следует задуматься над необходимостью замены в тех случаях, когда вентилятор издаёт неспецифический шум, например, сильно визжит. Это может быть следствием поломки лопастей либо появившихся дефектов в самой конструкции. Также часто причиной выхода вентилятора печки из строя становится банальное засорение — это можно понять по неприятному запаху и лишнему шуму (скрипы или шуршание внутри узла).

Проблему с вентилятором следует чё1тко диагностировать, поскольку в одном случае она может быть связана с непосредственной поломкой узла, а в другом — с неполадками иных инженерных систем автомобиля. Как правило, часто люди путают проблему с электропитанием и проблему с самим моторчиком. В первую очередь необходимо проверить работоспособность электрических цепей и целостность предохранителей, а потом уже приступать к непосредственной разборке узла печки.

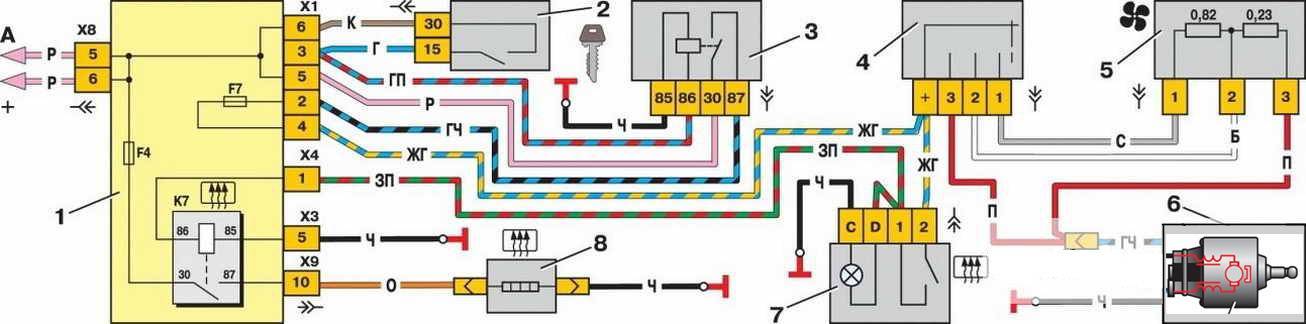

Схема вентилятора печки ВАЗ 2114, 2115, 2113.

И так, вот список всех составляющих схемы:

  1. Монтажный блок (он же блок предохранителей).
  2. Замок зажигания.
  3. Реле разгрузки замка зажигания.
  4. Переключатель скоростей вентилятора печки.
  5. Дополнительные резисторы.
  6. Мотор печки.
  7. Выключатель обогрева заднего стекла с контрольной лампой.
  8. Нагревательный элемент обогрева заднего стекла.

Схема работает следующим образом. При повороте ключа в замке зажигания (2) включается его разгрузочное реле (3). С разгрузочного реле подаётся питание предохранитель f7 в монтажном блоке (1). После предохранителя питание идёт на выключатель обогрева заднего стекла (7) и переключатель скоростей вентилятора (4), который распределяет на какой из резисторов (5) дальше пойдёт питание. Выход 1 с переключателя (4) соответствует самой медленной скорости обдува, а выход 3 идёт на прямую к моторчику печки (6), т.е. самая высокая скорость обдува.

Принцип замены крана печки ВАЗ-2115

Если не работает вентилятор печки ВАЗ-2115, то стоит безотлагательно произвести его полную замену. Практически в любом современном автомагазине можно найти достойный вариант вентилятора. Как правило, на отечественный автомобиль ВАЗ-2115 подойдут модели из совершенно разных ценовых категорий, естественно, можно установить как более бюджетный китайский вариант, так и более надёжный долговечный агрегат. За качество и срок службы дешёвых вентиляторов никто нести ответственность не будет, поэтому целесообразнее потратить немногим больше денег и купить более крепкое устройство.

Поменять штатный агрегат просто, важно купить достойную замену. Некоторые квалифицированные специалисты рекомендуют приобретать товар компании Luzar, отмечая их вентиляторы как приспособления высокого качества

Примерная стоимость такого агрегата находится в пределе 1,2 тыс. руб.

Если автомобилист не знает, как снять вентилятор отопителя ВАЗ-2115, он должен предварительно осмотреть его местоположение. Моторчик печки ВАЗ находится в специальной ёмкости (контейнере), которая располагается в области лобового стекла в капотном отсеке. Инструментария понадобиться немного, следует запастись только отвёрткой и набором ключей.

Чтобы поменять вентилятор печки на ВАЗ-2115, следует отсоединить минусовую клемму с аккумуляторной батареи авто, затем со стороны салона под панелью приборов найти провод питания («плюс») мотора отопителя и добиться его разъединения.

Для осуществления следующего шага придётся расположиться под капотом своего авто и избавиться от крышки кожуха вентилятора, которая держится всего на 2 винтах (их нужно будет открутить).

Чтобы сделать отопитель отлично функционирующим, придётся снять всю «массу» мотора печки, для облегчения процесса, в первую очередь, необходимо будет открутить гайку, фиксирующую корпусу кожуха внизу. Затем следует открыть сам кожух и выкрутить 2 винтика, на которых держится вентилятор. После того как эти винты будут откручены, придётся потратить время на снятие крепёжных элементов, расположенных впереди ветрового стекла. Благодаря этой процедуре автомобилист освободит решётки воздухопритока, которые впоследствии нужно будет снять.

Замена вентилятора печки на ВАЗ-2115 будет произведена только после того, как будет демонтирован прежний моторчик. Снять старое приспособление можно будет посредством откручивания абсолютно всех креплений. Стоит отметить, что заменяемый агрегат одевается на расположенный на корпусе небольшой зацеп. Чтобы всё сделать правильно, необходимо пододвинуть зацеп немного вперёд, а затем приподнять его.

Вентилятор печки ВАЗ-2115 нужно демонтировать с зацепа, провернув агрегат на 90°. Аккуратные действия позволят приспособлению беспрепятственно выйти из кожуха.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

  1. Вентилятор.
  2. Заслонка обдува лобового стекла.
  3. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
  4. Управляющая заслонка.
  5. Радиатор печки.
  6. Воздуховод, направляющий поток воздуха в ноги.
  7. Внутренний воздуховод.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Предохранитель печки F7 находится в монтажном блоке под капотом со стороны водителя

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Расположение реле системы отопления

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Переключатель режимов печки

Переключатель режимов или регулятор печки установлен на центральной консоли, которую при его ремонте или замене придётся демонтировать. При выходе переключателя из строя перестаёт работать электродвигатель вентилятора.

Регулятор печки расположен на центральной консоли с левой стороны

Проблемы с системой охлаждения

Когда не работает печка на ВАЗ-2114, причины, кроме электрических, могут крыться в системе циркуляции охлаждающей жидкости:

  1. Воздушная пробка. При остывании ОЖ в верхней части радиатора скапливается воздух. В дальнейшем воздух попадает в термостат и блокируется большой круг движения ОЖ. Радиатор отопителя остается холодным.Для устранения проблемы есть множество способов. Но самым простым считается выдавливание лишнего воздуха из системы. Для этого откручивается пробка с бачка. На заведённом двигателе холодный шланг интенсивно сжимается, при этом в бачок выходит воздух. Если такой метод не подошёл, придётся отсоединять шланг для удаления воздушной пробки.
  2. Радиатор. Немногие выделяют время на техническое обслуживание своего автомобиля, а в особенности системе отопления. Внутреннее пространство забивается грязью, что препятствует току ОЖ. Внешняя многоячеистая поверхность забивается пылью и сторонними предметами, что нарушает теплоотдачу. В этом случае поможет только прочистка радиатора и замена салонного фильтра.
  3. Помпа. Износ заборных лопастей приводит к снижению продуктивности, а, следовательно, падению давления. Пониженное давление на холостых оборотах неспособно подавать в радиатор нагретую ОЖ. Только высокие обороты двигателя позволяют создать необходимое давление.
  4. Низкий уровень охлаждающей жидкости. Уровень тосола ниже минимального провоцирует завоздушивание трубопроводов. Просто необходимо долить тосол до максимального уровня.
  5. Прокладка ГБЦ. Постепенное снижение уровня ОЖ, интенсивный белый дым из выхлопной системы и запах бензина (масла) в бачке говорит о прогорании прокладки. Через появившуюся щель тосол попадает в цилиндры и в картер с маслом. Замена прокладки сопряжена с необходимостью снятия большого количества деталей.
  6. Термостат. Принцип работы термостата основан на свойстве определённого металла изменять первоначальную форму при повышении температуры. Если элемент вышел из строя, охлаждающая жидкость движется по малому кругу, не попадая в радиатор отопителя. В этом случае поможет только замена термостата.
  7. Краник. Им регулируется поток ОЖ, то есть температура внутри салона автомобиля. При его поломке протекание жидкости прекращается. Хотя и держится он на двух винтах, но устанавливается в труднодоступном месте, под приборной панелью, что сопряжено с определёнными сложностями.
  8. Шланги. Соединительные резиновые шланги после продолжительной эксплуатации приходят в негодность. Они трескаются и ломаются. Через образовавшиеся трещины происходит разгерметизация системы, а следовательно, возникает течь тосола, попадание внутрь воздуха и прочее.

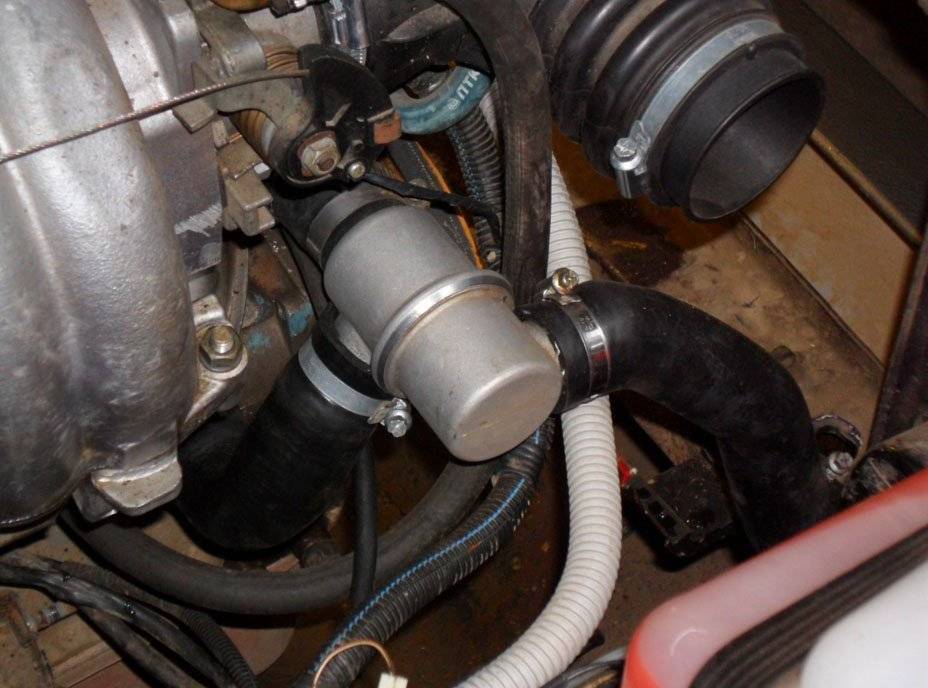

НЕИСПРАВНЫЙ ТЕРМОСТАТ

С неработающим термостатом охладительная жидкость гоняется по большому кругу, обходя при этом малый круг. Проблема неисправного термостата решается кардинально. Его необходимо заменить новым. Многие водители, зная о низком качестве родных термостатов, не ждут, когда он выйдет из строя, меняют на импортный аналог. Хорошо зарекомендовали себя термостаты «Vernet», «WAHLER» и «GATES».

Не рекомендуется приобретать китайские модели. В них применяется низкокачественная сталь, внешне похожая на нержавейку. Такой прибор долго не прослужит.

  1. Перед началом работы необходимо слить антифриз. Для этого снимите защитный кожух. Под сливное отверстие подставьте посуду для тосола и открутите крышку. Будьте осторожны. Если вы только что приехали, жидкость может быть разогретой от 70 градусов и выше. Не обожгитесь. А лучше всего, дайте двигателю остыть.И еще одно маленькое замечание. Накройте генератор, чтобы жидкость не попала в него. Для этого можно сделать несложное приспособление из пластиковой бутылки.Когда вы убедитесь, что охладительная жидкость стекает строго в подставленную посуду, можно открутить крышку и на расширительном бачке. Дождитесь, пусть вытечет весь антифриз, закройте сливные крышки на радиаторе и расширительном бачке.
  2. Теперь будем добираться до виновника холодной печки. Сначала вам предстоит снять воздушный фильтр. Для этого необходимо открутить винты и ослабить хомут, которые его удерживают.
  3. Ослабьте два хомута, соединяющие шланги с термостатом и выкрутите винты, удерживающие термостат. Теперь можно его снять.
  4. Обязательно нужно канцелярским, или другим ножом почистить зеркало, протереть его ветошью.

Установка нового термостата производится в обратном порядке.

  1. Новый термостат устанавливается на свое место и крепится винтами.
  2. Подсоединяются шланги и крепятся своими хомутами. Но прежде чем одеть и закрепить шланги, их необходимо проверить на исправность. В случае изношенности, рекомендуется их поменять.
  3. Перед тем, как заливать антифриз, проверьте сливную крышку на радиаторе, и расширительном бачке, убедитесь в том, что они закрыты.
  4. Снимите патрубок на подогреве дроссельного узла.
  5. Теперь можно залить охлаждающую жидкость в расширительный бачок, немного больше уровня.
  6. Нажимая на патрубок, выгоняете из него лишний воздух, но не забудьте под шланг подставить посуду. В него будет вытекать антифриз. Патрубок закрепите на свое место хомутами, а вытекшую жидкость залейте обратно в бачок, закройте крышку.
  7. Установите воздушный фильтр, и закрепите защитный кожух.

Новый термостат

Здесь следует назвать еще несколько причин того, почему не работает вентилятор:

  • Завоздушивание радиатора может послужить причиной перегрева двигателя и того, что не включается кулер. Чтобы избавиться от воздушных пробок, можно просто снять патрубок с дроссельного узла, как вы делали, когда меняли термостат.
  • Засорение радиатора тоже приводит к подобным последствиям. Следовательно, радиаторную решетку необходимо продуть при помощи компрессора или насоса.
  • На работу вентилятора печки может повлиять низкий уровень антифриза. Это проверить легко. Если уровень охладительной жидкости в расширительном бачке значительно ниже отметки, его надо долить.

Что такое вентилятор печки

Вентилятор — функциональный элемент, который прогоняет сквозь радиатор печки воздух, проникающий в салон. Вентилятор наряду с радиатором, трубками для циркуляции хладагента, жидкостным регулятором и воздуховодом входит в состав отопительного узла. Его назначение — прогонять сквозь нагретый радиатор холодный воздух, создавая теплообмен.

Функции узла

Вентилятор отопителя — это моторчик, обеспечивающий подачу воздуха. Подробнее представить себе его работу можно только в процессе работы всей системы отопления:

  1. В ходе нагревания мотора автомобиля, в него поступает жидкость, охлаждая стенки блока цилиндров и забирая тепло.
  2. Горячий тосол попадает в радиатор отопителя, и последний быстро нагревается.
  3. В работу включается моторчик (вентилятор), подающий потоки холодного воздуха, тем самым охлаждая элемент.
  4. Салон машины начинает теплеть.

Схема отопления ВАЗ 2113–2115 наглядно показывает назначение моторчика

Где находится моторчик печки ВАЗ 2113—2115

На автомобилях ВАЗ 2113—2115 моторчик отопителя расположен в подкапотном пространстве. Прикрыт он защитным кожухом, зафиксированным четырьмя винтами. Сам вентилятор тоже держится на болтах с гайками, соединяется на кузовной части автомобиля.

Образовалась воздушная пробка

Эта причина занимает второе место нашего сегодняшнего рейтинга возможных неисправностей. Причиной этому служит ненадежная конструкция системы охлаждения автомобиля ВАЗ-2114, в которой иногда происходит образование воздушной пробки. Это происходит после того, как двигатель был заглушен, и помпа отсасывает антифриз из радиатора, в верхнюю часть которого поступает воздух, откуда, далее, он попадает в термостат. После запуска мотора, после длительного простоя транспортного средства, происходит попадание воздуха в отопительный радиатор, который и приводит к завоздушиванию. Для того чтобы устранить эту неисправность, необходимо отсоединить патрубок и долить до максимума охлаждающей жидкости, которая и вытеснит воздух.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
