Меняем прокладку клапанной крышки на ВАЗ-2114 своими руками: выбор и замена (видео внутри)

Замена маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада Приора[править]

Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянное дымление обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.

1. Отсоедините провод клеммы «минус» аккумуляторной батареи.

3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия на автомобиле Лада Приора»).

5. Снимите шкивы распределительных валов (см. «Замена прокладки головки блока цилиндров на автомобиле Лада Приора»).

7. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров на автомобиле Лада Приора»).

9. Выверните торцовой головкой «на 8» двадцать болтов крепления корпуса подшипников распределительных валов…

11. Выньте распределительные валы из опор головки блока цилиндров.

13. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана.

Полезный совет

Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

16. Снимите пружину.

Предупреждение

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Применение для этой цели двух отверток запрещено!

Полезный совет

Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

19

Осторожно запрессуйте колпачок до упора

Примечание

Если на стержень клапана устанавливали направляющую втулку, снимите ее.

21. Сжимая пружину приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.

Полезный совет

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

23. Аналогично замените маслосъемные колпачки остальных клапанов.

25. Смажьте моторным маслом опоры распределительных валов в головке блока и гидротолкатели.

Примечание

Распределительный вал впускных клапанов снабжен отличительным пояском.

28. …и кулачки распределительных валов.

Предупреждение

Пускать двигатель разрешается не раньше чем через 1 ч после нанесения герметика.

Примечание

Корпус подшипников центрируется втулками, запрессованными в головку блока цилиндров. Перед установкой корпуса проверьте их наличие и правильность запрессовки.

32. Установите снятые детали привода генератора и отрегулируйте натяжение ремня привода генератора (см. «Проверка натяжения ремня привода генератора на автомобиле Лада Приора»).

Съемка и разборка крышек цилиндров.

Предварительно отнимают трубки высокого давления (к форсунке), клапанную коробку, штанги привода и патрубки выпускного и впускного коллекторов. После этого у крышек цилиндров равномерно ослабляют, а затем отвертывают гайки шпилек. На гильзы цилиндров в целях предохранения их и коленчатого вала от повреждений укладывают предохранительные щитки. При разборке крышек, рычажного механизма детали не разкомплектовывают, если они не требуют замены. При износе выше допустимой величины из цилиндровой крышки выпрессовывают направляющие втулки клапанов, головки рычагов и гнезда (11Д45).

Процесс замены клапанной крышки


Клапанная крышка, демонтированная с двигателя ВАЗ-2114

Итак, для того чтобы заменить прокладку клапанной крышки на автомобиле, потребуется определенный инструментарий. Что же конкретно необходимо? Рассмотрим, этот вопрос: трещотка с удлинителем, головка на 10, отвертка с крестообразной насадкой.

Теперь, когда все готово, покупаем новую прокладку из списка, рекомендованного ниже, и можем приступить к работе.


Не забываем и о новом герметике.

Рассмотрим, последовательный этап выполнения операций по замене:

Ослабляем хомуты и демонтируем шланги показанные ниже.


Показано, какие шланги необходимо демонтировать

Демонтировав стопорную пластину, отсоединяем трос акселератора.


Снимаем стопорною пластину и демонтируем трос газа

Откручиваем крепежные болты крепления кронштейна троса акселератора к ресиверу.


Процесс демонтажа кронштейна троса акселератора

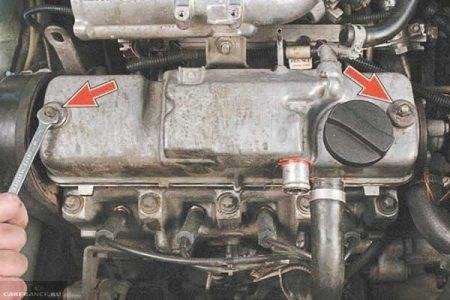

Откручиваем гайки крепления клапанной крышки.


Откручиваем крепежные болты клапанной крышки

Демонтируем уплотнительные резинки.


Когда гайки откручены, необходимо снять уплотнители

Вверх снимаем крышку клапанов.


Тянем крышку на верх

Теперь необходимо почистить сетки маслоотделителя. Для совершения процесса необходимо раскрутить клапанную крышку.


Откручиваем крепления маслоотделителя


Снимаем крышку маслоотделителя


Сетки маслоотделителя, которые необходимо почистить Если сетки грязные, то необходимо их вымыть.

Если сетки грязные, то необходимо их вымыть.


В процессе мойки сеток

Монтируем новую прокладку. При совершении процесса используем герметик.


Нанесение герметика

Если правильно всё затянуть, то прокладка сядет идеально и не допустит протекания масла.


Сажаем прокладку на герметик

Сборку проводим в обратном порядке.

Самостоятельная замена, — что нужно учитывать?

Процесс по замене считается довольно простым, но нужно понимать, что провести работу не всегда удается гладко.

Именно поэтому при проведении работ стоит придерживаться простых советов, которые помогут вам избежать ошибок:

  1. При снятии крышки стоит промыть ее в скипидаре.
  2. Оптимальным решением будет использовать качественные прокладки.
  3. Все используемые детали должны быть чистыми, при проведении работ специалисты советуют протирать края деталей от имеющегося масла.
  4. При установке можно использовать герметик, он наносится на места стыков.
  5. После того, как замена будет завершена, нужно проверить уровень масла.
  6. Для проверки системы нужно запустить машину, повторный осмотр проведите после того, как совершите первую поездку.
  7. Паз под прокладкой должен вычищаться как можно тщательнее.

Типичные ошибки автолюбителей, взявшихся менять клапанную прокладку самостоятельно

Часто, при выполнении этой манипуляции кустарными методами, не просто не удается остановить протекание масла, напротив, оно даже усиливается. Всему виной следующие ошибки:

  1. Применение прокладки недостаточного качества.
  2. Использование герметика, потерявшего свои качественные характеристики.
  3. Неравномерность приложения усилий при затягивании болтов, на которых держится крышка, что привело к ее перекосу.

Доверьте свой автомобиль мастерам из и они сделают все на высочайшем качественном уровне.

https://youtube.com/watch?v=3wA1JS0Mdvw

Источники

  • https://daciaclubmd.ru/repair/engine/zamena-prokladki-klapannoj-kryshki
  • https://novosibirsk-avtoservis.ru/service/remont-dvigatelya/zamena-prokladki-klapannoy-kryishki.html

Замена прокладки масляного картера на автомобиле ВАЗ 2170 2171 2172 Лада Приора[править]

Если утечку масла через прокладку масляного картера не удается устранить подтяжкой болтов его крепления, значит, прокладка сильно деформирована и ее необходимо заменить.Работу выполняйте на осмотровой канаве, эстакаде или по возможности на подъемнике.

1. Снимите брызговик двигателя лада приора (см. «Снятие и установка брызговика двигателя Лада Приора»).

3. Выверните ключом «на 10» болты крепления передней крышки картера сцепления…

5. Выверните торцовой головкой «на 10» шестнадцать болтов крепления масляного картера lada priora.

7. Снимите прокладку картера с привалочной поверхности блока цилиндров.

9. Уложите новую прокладку на привалочную поверхность масляного картера Рriora.

Полезный совет

Для того чтобы зафиксировать прокладку на картере, нанесите на его привалочную поверхность слой герметика и приклейте к нему прокладку. Помимо фиксации, герметик обеспечит лучшую герметичность соединения. С этой же целью рекомендуем нанести герметик и на привалочную поверхность блока цилиндров.

11. Залейте масло в картер двигателя.

Неисправности и ремонт двигателя ВАЗ 21083

83-й движок прародитель всех современных моторов Лада, на его базе созданы 16 клапанные моторы 2112. 124. 126 (Приоро мотор), 127. 114. 116. 194 (Калино моторы). Заменила этот мотор его инжекторная версия 2111 . Двигатель ВАЗ 2108 1,5 л. карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм 21083 имеет ременный привод. Ресурс мотора 21083, по данным завода изготовителя составляет 125 тыс. км, на практике моторы ходят более 200 тыс.км.

Основные отличия двигателя 21083 от 2108 в увеличенных до 82 мм поршнях,увеличены диаметры впускных клапанов с 35мм до 37мм в ГБЦ, прокладка головки с увеличенными диаметрами отверстий под цилиндры и карбюратор с другими тарировочными данными.

Особенность 83-го двигателя, при обрыве ремня ГРМ клапана не гнет.

Но агрегат не лишен недостатков, все так же требуется регулировка клапанов, имеет место износ деталей системы охлаждения, постоянно нужно менять масляный фильтр, течь масла через уплотнение клапанной крышки, топливный насос и датчик-распределитель, ненадежность карбюраторов типа «Солекс», особенно ЭПХХ, обламывание креплений приемной выхлопной трубы из-за применения стальных гаек вместо латунных. Из заметных и часто вречающихся неисправностей: стук в двигателе 21083 — пришло время ехать регулировать клапана и лучше не затягивать. Двигатель ваз 21083 троит, нужно мерять компрессию, чтобы отбросить проблемы с клапанами, проверяем зазоры клапанов. Все хорошо? Чистите карбюратор, опять не помогло? Ищите проблему в электрике.

Инструкция

Замена прокладки ГБЦ – процедура, состоящая из нескольких этапов. Следуя пошаговому руководству, вам удастся выполнить данную работу быстро и без каких-либо проблем.

Для выполнения этой работы подготовьте наборы рожковых и торцевых ключей, набор головок разных размеров, отвертки, ветоши, а также емкость для слива охлаждающей жидкости и топлива.

Сначала обесточьте автомобиль. Снимите минусовую клемму с АКБ. Затем 1-й цилиндр (его поршень) установите в положение ВМТ. Слейте охлаждающую жидкость.

После этого необходимо убедиться в том, что уровень давления в системе питания достаточно низкий. Для этого отверните колпачок, который расположен на заднем конце топливной рампы, нажмите на золотник и слейте топливо, после чего колпачок снова закрутите

Очень важно учитывать, что данные действия можно осуществлять только спустя пару часов после эксплуатации автомобиля. Если сделать это сразу после остановки машины, не исключено получение ожога как от контакта с золотником, так и от топлива, которое будет выпрыскиваться под давлением

Безопасно слить его в таком случае не получится.

После того как вы слили топливо, отсоедините трубу глушителя от коллектора. Для этого открутите гайки крепления кронштейна под днищем машины. Затем извлеките хомут и освободите приемную трубу.

Следующий шаг – демонтаж крышки ГБЦ. Отсоедините коллекторы и ресивер. С дроссельного узла демонтируйте патрубок воздушным фильтром и воздухозаборным шлангом. Возьмите шестигранник («10») и отвертку. С их помощью отключите шланги с воздуховыводящего патрубка. Выкрутите все крепежные винты.

Колодки жгутов проводов от датчиков надо отключить. Это касается и регулятора холостого хода, и жгута проводов форсунок (инжектор). Наконечники ВВ-проводов надо снять со свечей зажигания. Из-под ресивера достаньте жгут проводов. Выкрутите крепежные гайки, снимите крышку привода ГРМ и ремень.

Снимите шкив с распредвала. Для этого:

  • зафиксируйте его, чтобы предотвратить прокручивание;
  • выкрутите болт крепления и выверните шайбу.

Снимайте шкив аккуратно, чтобы не задеть сальник. После этого демонтируйте заднюю крышку привода распределительного вала. Далее возьмите шестигранник и не до конца выкрутите болты, с помощью которых прикреплена головка блока цилиндров. Ослабьте болты на ½ оборота. Снимите ГБЦ, используя отвертку как рычаг. Отсоедините головку блоков от прокладки. Очистите все снятые элементы, удалите масло. Установите новую прокладку по установочным втулкам.

Убедитесь, что коленчатый и распределительный валы находятся в положении ВМТ. Оба клапана цилиндра должны быть закрыты. С помощью крепежных болтов закрепите прокладку ГБЦ. Предварительно рекомендуется болты смазать моторным маслом. Осталось осуществить обратную сборку.

Как видите, данная процедура по замене прокладки ГБЦ достаточно трудоемкая. Прежде чем приступить к выполнению этой работы, оцените свои силы. Возможно, рациональнее будет доверить эту работу специалисту. В таком случае вам не придется беспокоиться о том, что что-то будет выполнено неправильно. Для мастера, обладающего необходимыми знаниями, инструментами и большим опытом, такая процедура не представляет никакой сложности.

Замена герметика клапанной крышки Лады Приора

Прошлой осенью заметил капли масла в 4 цилиндре, и подтеки по всему периметру клапанной крышки. Зиму отъездил, пришла пора устранять проблему. Меняю все как обычно в комплексе. Что нам понадобится:

1. Герметик анаэробный «Locktite» 20 мл — 150р 2. Сальник распредвала БРТ (кат. номер 21080-1005034-00) 2 шт по — 240р пара 3. Заглушки распредвала 2 штуки ( кат. номер 21120-1003290-00) — 100р пара 4. Патрубки вентиляции картера для мотора 21126 (21126-1014240-00 (Е-газ)- тонкий длинный, 21124-1014058-00 верхний малый, 21120-1014056-00) нижний большой- 3 штуки — 250р комплект 5. Фильтр «Knecht» KL23of — 150р 6. Очиститель карбюратора — 150р 7. Прокладки впускного коллектора и дросселя — 150р комплект БРТ 8. Уплотнитель масляного щупа (кат номер 21120-1009078-00) — 30р 9. Динамометрический ключ

Весь процесс разбора клапанной крышки не вижу смысла описывать. Мануалов полно, остановлюсь лишь на моментах, которые вызывают трудности

Снимаем крышку декоративную

Все провода, шланги вентиляции, дроссель убираем. Ресивер закреплен на 2 болта и 3 гайки. Гайки с левым болтом откручиваются легко, подлезть можно. А вот с правым болтом проблема, генератор не дает.

ВОТ БОЛТ, КОТОРЫЙ НАМ НУЖЕН

У меня авто с кондиционером, Трубки мешаются. Возле генератора находится два болтика, их убираем (на фото болтики видны). Когда будете вынимать впускной коллектор, трубки надо отогнуть, не бойтесь погнуть, там резиновые вставки. Снимаем ремень генератора, откручиваем верхнее крепление и аккуратно монтировкой отодвигаем гену в сторону радиатора.

ВСЕ ОТКРУЧЕНО

Выкручиваем последний болт ресивера и аккуратно вынимаем, подогнув трубки кондиционера рукой.

ВСЕ ГОТОВО

Далее снимаем ГРМ, звездочки распредвала. Откручиваем болты клапанной крышки и постели распредвала.

Мойка всех деталей, дефектовка, обезжиривание.

САЛЬНИКИ

Наносим герметик по контуру постели распредвала, шприцом это делать очень удобно. Также устанавливаем новые заглушки распредвала, их тоже герметиком смазал. Болты постели затягиваем с моментом 20Нм. Вот тут хотел бы уточнить и предостеречь, в разных мануалах указаны разные моменты затяжки болтов постели распредвалов. Где-то 10-12Нм, где-то 18-22Нм. Слышал, что при затяжке в 20Нм срывает и ломает болты. У меня все хорошо прошло. Но поговорил с несколькими мастерами на СТО и у Дилеров, сошлись все на моменте 12 Нм.

Порядок затяжки болтов постели распредвала

Далее герметик наносим на клапанную крышку и затягиваем болты с моментом 10Нм. Хотя в мануале указано 5Нм, что-то совсем мало.

ГЕРМЕТИКА 20МЛ ХВАТАЕТ, ДАЖЕ С ЗАПАСОМ

Ставим назад впускной коллектор, не забываем поменять прокладки на новые

ПРОКЛАДКИ ВПУСКНОГО КОЛЛЕКТОРА КОМПЛЕКТ

Приобрел сливной краник в блок двигателя. Цена около 100р. Решил установить. Штатный болтик не нужен, новый кран в блоке установлен.

КРАНИК

В обратной последовательности собираем. По ходу устанавливаем новые сальники распредвалом, новые патрубки вентиляции картера с фильтром, новый уплотнитель масляного щупа. Раз уж дроссель снят, моем его очистителем карбюратора.

Наносим, ждем пока гадость черного цвета вытекает. Повторяем процедуру до тех пор, пока вся грязь не выйдет.

Окончательная сборка. После ночной стоянки заводим двигатель. Все в норме. Нигде ничего не течет.

Также заменил салонный фильтр. Фирма TSN 9.7.671 — 150р

Радуемся проделанной работе.

https://www.drive2.ru/l/9503146/

следующая статья:

Как выполнить смену сальников клапанов на Lada Samara самостоятельно?

Назначение и признаки износа клапанных сальников

Причины износа

В процессе функционирования мотора его коленвал совершает до 4500-5000 оборотов в минуту. За этот же период клапана могут совершить до 1200 тактов. Все факторы указывают на серьезный уровень нагрузок, которые испытывают сальники. Поэтому замена маслосъемных колпачков на автомобиле ВАЗ 2114, также как и регулировка троса сцепления , должна выполняться вовремя.

Первые модели комплектовались колпачками из фторопласта без армирования. Позднее их заменили на двухкомпонентные изделия. Такая конструкция состоит из стальной втулки, обжатой кожухом из резины. Крепление втулки осуществляется сухарем из металла. Благодаря этому срок службы некоторых экземпляров достигает 100 000 км пробега.

Признаки необходимости ремонта

Агрессивная химическая среда также оказывает разрушающее действие на материал сальника. В результате резина твердеет, а рабочие кромки детали истираются. Износ определяется по следующим признакам:

  1. Появление сизого дыма в выхлопе.
  2. Повышенный расход смазочных материалов.
  3. Снижение мощности и повышенный расход топлива.

Разумеется, произвести смену сальников желательно заблаговременно, но многие обстоятельства могут повлиять на их эксплуатационные сроки

Крайне желательно купить качественную продукцию, это также важно, как и выбор первосортного сцепления для Лада Самара

Как выполнить замену маслосъемных колпачков автомобиля ВАЗ 2114 своими руками?

Инструменты

Для работы нужен комплект приспособлений и инструментов. Все они знакомы любому автомобилисту и имеются практически в каждом гараже:

  • Набор ключей гаечных.
  • Отвертка шлицевая.
  • Ключ храповика.
  • Пинцет, молоток и щипцы (пассатижи).
  • Пруток диаметром около 8 мм из мягкого металла.
  • Оправка для запрессовки уплотнителей.
  • Устройство для съема сухарей.

При подготовке к замене «уставших» маслосъемных колпачков на ВАЗ 2114 могут возникнуть проблемы с наличием рассухаривателя, потому что он есть не у каждого водителя. Однако приобретя этот инструмент, автовладелец при ремонте ГБЦ всегда будет во всеоружии. Кроме этого, желательно иметь под рукой динамометрический ключ.

Последовательность основных переходов

Приступая к работе, следует выполнить несколько элементарных операций. Прежде всего нужно отключить аккумулятор, чтобы потом не заниматься выбором АКБ для своей машины. Установить ручной тормоз в верхнее положение. Дальнейшие действия выполняются в следующем порядке:

  • Открутить болт хомута, крепящего шланг вентиляции картера при помощи крестообразной отвертки, и снять его вместе с патрубком. Таким же образом снять остальные шланги.
  • Открутить гайки клапанной крышки и демонтировать ее.
  • Ключом «на 10» отвинтить гайки, крепящие массу на ГБЦ.
  • Выкрутив винт и две гайки, снять заглушку.
  • Отвернуть винты передней крышки ГРМ и снять ее.
  • Провернуть коленвал до момента совпадения меток, убрать заглушку на картере сцепления и проконтролировать совпадение меток.
  • Демонтировать шкив генератора, ослабить крепление ролика и снять ремень.

Процедура замены маслосъемных колпачков на автомашине ВАЗ 2114 продолжается подобным же образом на 4-м цилиндре. Далее коленвал нужно провернуть на 180 градусов, и повторить процесс на втором и третьем цилиндре. Автомобилистам, знакомым с установкой сальников клапанов на Lada 2110, знаком принцип работы, поэтому выполнение процесса для них не станет особой проблемой.

На автомобиле с 16-клапанным мотором нужно снимать два распредвала – это единственное отличие в технологии ремонта с ДВС на 8 клапанов. Устанавливая распределительный вал на место, гайки следует заворачивать динамометрическим ключом от середины к краю.

Типы, конструкция и характеристики прокладок клапанных крышек

Клапанная крышка с прокладкой и их место в силовом агрегате

Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.

При этом прокладки могут иметь различную конструкцию:

  • Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
  • Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;
  • Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.

Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.

По материалу изготовления прокладки бывают:

  • Резиновые;
  • Резинопробковые;
  • Паронитовые;
  • Картонные.

Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.

Резиновая прокладка крышки клапанов

Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.

Резинопробковая прокладка крышки клапанов

Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.

Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.

Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.

По применяемости прокладки клапанных крышек можно разделить на две группы:

  • Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
  • Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.

Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.

Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.

Зачем нужна прокладка?

Понятно, что без такой прокладки автомобиль будет работать как и прежде. Но нужно понимать, что она играет определенную роль, пусть и не сказывается на технических особенностях автомобиля

Важно, что при появлении течи может возникнуть ряд серьезных проблем

Прокладка имеет определенный срок службы. Ее нужно своевременно заменять по мере износа.

Если рассматривать основную задачу данной детали, то стоит сказать, что она заключается в обеспечении герметичности соединения. Чтобы соединение клапанной крышки и части двигателя было герметичным, и нужна прокладка. Не потребуется особенных навыков для того, чтобы отыскать крышку, ведь на ней установлена горловина для заливки моторного масла.

Как заменить колпачки на ВАЗ 2107

Слейте примерно два литра охлаждающей жидкости.
Уберите корпус воздушного фильтра и тягу для дроссельной заслонки, если у вас карбюратор.

Снимите крышку клапанов.

Переведите первый цилиндр в режим верхней мертвой точки.

Ослабьте гайку натяжения для цепи.
Снимите крепежный болт шестерни распределительного вала.

Демонтируйте звездочку и цепь, закрепите их с помощью проволоки, чтобы не допустить возможное падение.
Снимите корпус подшипников и рокеры.

Снимите свечи

Чтобы клапан не упал в цилиндр, не забудьте заткнуть отверстие для свечей с помощью оловянного прутика.

С помощью съемника клапанов снимите «сухари».

С помощью отвертки осторожно подцепляем и вынимаем маслосъемный колпачок.

Перед тем как установить новый, не забудьте смазать поверхность штока маслом.

Верните на место пружины и остальные запчасти.
Повторите все описанные операции с каждым цилиндром, устанавливая их в ВМТ.. После проведения всех работ, верните коленвал в исходное состояние, установите корпус подшипников, шестерню распределительного вала и цепь

Остальные элементы устанавливаются в обратной последовательности

После проведения всех работ, верните коленвал в исходное состояние, установите корпус подшипников, шестерню распределительного вала и цепь. Остальные элементы устанавливаются в обратной последовательности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
