Устанавливаем фаркоп на ВАЗ-2114 своими руками: чертежи, распиновка и подключение розетки

Виды фаркопов для ВАЗ 2110/2112, преимущества в использовании и различия в установке

Среди всего разнообразия фаркоп-приспособлений, то есть тягово-сцепных устройств, которые могут быть установлены на машину ВАЗ моделей 2110, 2111 либо 2112, можно выделить несколько основных групп: фаркопы, которые можно устанавливать в уже имеющиеся специальные отверстия на авто, изготовленные заводом-производителем, или проделанные самостоятельно.

При этом к первой группе можно отнести такие отверстия, которые предусмотрены специально для установки тягового устройства или те, которые были технологически задуманы для других целей, но умелыми автолюбителями приспособлены для фаркоп-установки. В зависимости от способа монтажа/съема тягового устройства фаркоп для ВАЗ 2110, 2111, 2112 представляет собой стационарное (не снимающееся) или съемное приспособление, монолитное или разборное (детали заменимы). Также отличия между автофаркопами касаются их размеров.

Подготовительные работы

Возьмите необходимые инструменты и материалы:

  • электродрель регулирующуюся со сверлами;
  • набор ключей;
  • нож;
  • кернер для разметки;
  • молоток;
  • тряпку;
  • смазку противокоррозийную;
  • ленту изоляционную;
  • пластины-усилители;
  • болты и гайки;
  • саморезы;
  • шайбы.

Снимите задний бампер и обивку. Как показывает практика, если не снять бампер, в этом случае придется дополнительно сверлить днище для проводки розетки прицеп-устройства. Так же необходимо обесточить транспортное средство, сняв клемму с аккумулятора.

Технология установки

Инструкция «Как поставить фаркоп на ВАЗ 2110»:

  1. Приложите фаркоп к нижней задней части авто там, где предполагается его крепить.
  2. После того, как фаркоп для ВАЗ 2110-2112 будет крепко прижат к кузову и отцентрирован, просверлите отверстия на уровне уже готовых отверстий верхних кронштейнов (нужно проделать все четыре верхних отверстия — 12,5 и 13 мм с каждой стороны). После обработки зазубрин на месте высверливания не забудьте намазать края антикоррозийным средством.
  3. Вставьте распорные втулки и парой движений несильно прикрутите автофаркоп на автомобиль ВАЗ 2110/2111/2112.
  4. Точно также нужно крепить фаркоп на нижние кронштейны к автолонжерону. Для этого прижмите к нужному месту другие два отверстия, находящиеся на фаркопе посередине крепления, и просверлите насквозь лонжерон снизу. При этом сначала держать дрель нужно сверху, а после этого понадобиться зайти также снизу, по направлению внутрь багажника. Вставьте болты, но затягивайте их постепенно, не прикладывая чрезмерных усилий, используя втулки во избежание деформации перетянутого во время этого процесса лонжерона.

Установка фаркопа на ваз 2114

  1. Особенности выбора фаркопа для ВАЗ 2114
  2. Процесс установки фаркопа
  3. В заключении
  4. Видео

Тягово-сцепное устройство является одним из самых популярных аксессуаров как для иномарок, так и для автомобилей отечественного производства. Сегодняшний рынок предлагает модели ТСУ для любых автотранспортных средств, включая легковые автомобили. Зная марку и год выпуска машины, вы можете подобрать фаркоп, который будет максимально отвечать вашим требованиям. Благодаря этому устройству вы сможете перевозить тяжелые грузы, транспортировать лодки, мотоциклы и многое другое. Но, для того чтобы заняться буксировкой, ТСУ сначала необходимо установить.

Конечно, данную услугу вам предоставят в любом автосалоне, однако там это будет стоить определенную сумму денег. Учитывая, что был приобретен прицеп, была оплачена его регистрация и получены права нужной категории платить еще и за монтаж фаркопа захочется далеко не каждому. И в этом действительно нет нужды, потому что ТСУ довольно просты в установке. Но перед покупкой изделия монтажом необходимо учесть некоторые нюансы.

Особенности выбора фаркопа для ВАЗ 2114

В магазинах автовладельцам чаще всего предлагают фаркопы, которые крепятся к днищу кузова, где расположена выемка для запасного колеса. В итоге автолюбителям приходится чуть ли не в щепки разносить кузов машины, чтобы установить такое ТСУ. Лучше отдавать предпочтение более прочным конструкциям, которые будут крепиться за что-то более внушительное, например, лонжероны.

Более качественные модели не подразумевают демонтажа бампера, что значительно упрощает процесс установки такого фаркопа. В лонжеронах предусмотрены боковые отверстия, которые просто засверливаются насквозь.

Опытные автолюбители советуют приобретать более дорогой, но прочный и простой в установке фаркоп фирмы Bosal. Это изделие намертво крепится к лонжеронам, оснащено съемным крюком и всем необходимым для монтажа и подключения электрики.

Для того чтобы установить ТСУ, достаточно обратиться к инструкции, которая прилагается к изделию, где все будет изложено пошагово. Например, как на картинке ниже.

Процесс установки фаркопа

Для того чтобы установить фаркоп на ВАЗ 2114 самостоятельно вам потребуются:

  • набор ключей;
  • электрическую дрель с фрезой;.
  • герметик.

Далее, выполните следующие действия:

  • Установите поперечную балку. Скорее всего, для этого потребуется расширить отверстия задних лонжеронов, в этом случае используйте фрезу.
  • Со стороны багажника поднимите шумоизоляцию и вставьте пластины с приваренными гайками в специальные прямоугольные отверстия лонжеронов. Если в какие-то отверстия гайки не влезают, их необходимо расширить, воспользовавшись дрелью с фрезой.
  • На этом этапе вам понадобится помощник, так как нужно будет одновременно приложить поперечную балку к лонжеронам, вставив болты и постараться с другой стороны багажного отделения вставить пластины с гайками, попав на болты. Гайки при этом только наживляются, а не закручиваются полностью. Если при этом вам будет мешаться глушитель, достаточно его снять, отсоединив его от 2 задних резинок. От этого он опустится и у вас появится больше пространства для «виражей».
  • Установите «железку» с самим фаркопом, для этого попросите помощника просунуть сверху в отверстия запаски болты. В это время вы нижней стороны прикладываете железку и наживляете гайку.
  • Соедините обе железки 4 болтами.
  • Выставите буксировочный крюк фаркопа ровно по оси симметрии и сильно затяните все, наживленные ранее, гайки.

После этого останется только произвести подключение розетки фаркопа, которая должна идти в комплекте с ТСУ. В этом процессе тоже нет ничего сложного.

Руководствуясь схемой подключения, которая также будет приложена к устройству, подсоедините провода нужных цветов и проверьте, чтобы все сигнальные огни работают, как положено.

В заключении

Как видите, в самостоятельной установке ТСУ нет ничего сложного. Изучите прилагаемую к фаркопу инструкцию по монтажу, попросите кого-нибудь помочь вам, и вы сможете сэкономить пусть и небольшую, но все-таки «энную» сумму денег.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники.
Такое решение — залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи для проверки используйте тестер.
Поделиться с друзьями: Вам также может быть интересно. Разновидности разъемов и схема подключения фаркопа 7 контактов Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.
Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям.
Это гораздо проще, чем заменять разъём на автомобиле целиком.
Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.
Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Вариант 1 Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи.
ПОДКЛЮЧАЕМ РОЗЕТКУ НА ПРИЦЕП — СВОИМИ РУКАМИ.

Читайте дополнительно: Основные принципы энергосбережения на предприятии

Работы по установке

Итак, когда ТСУ приобретено и выбрано время для его установки, можно приступить к монтажу:

  1. Размещаем авто на смотровой яме;
  2. Отключаем аккумуляторную батарею;
  3. Снимаем задний бампер автомобиля вместе с силовой балкой бампера (на фото внизу под №2).

Основные детали заднего бампера

Теперь нам предстоит определить места крепления фаркопа на днище автомобиля.

Для этого:

  1. Располагаем поперечную балку ТСУ между кронштейнами крепления бампера;
  2. Боковые кронштейны ТСУ прижимаем к кронштейнам крепления бампера, упирая их в ребро жесткости;
  3. Отмечаем точки сверления;
  4. Продольную балку прижимаем к днищу автомобиля;
  5. Отмечаем точки сверления технологических отверстий.

Вооружаемся дрелью и сверлим отверстия под болты

Приступаем к фиксированию силовой конструкции ТСУ:

  1. Закрепляем уголок ТСУ с помощью двух болтов М10х25;
  2. Устанавливаем втулки из комплекта между стенками кронштейнов крепления бампера.

Остались только работы по подключению штепсельной розетки к штатной электропроводке ВАЗ.

Для этого:

  • Пробейте в резиновой заглушке в полу багажника под провода диаметром 12 мм;
  • Подсоедините провода ТСУ к электропроводке автомобиля. Лучше всего это делать в жгуте проводов задней блок-фары;

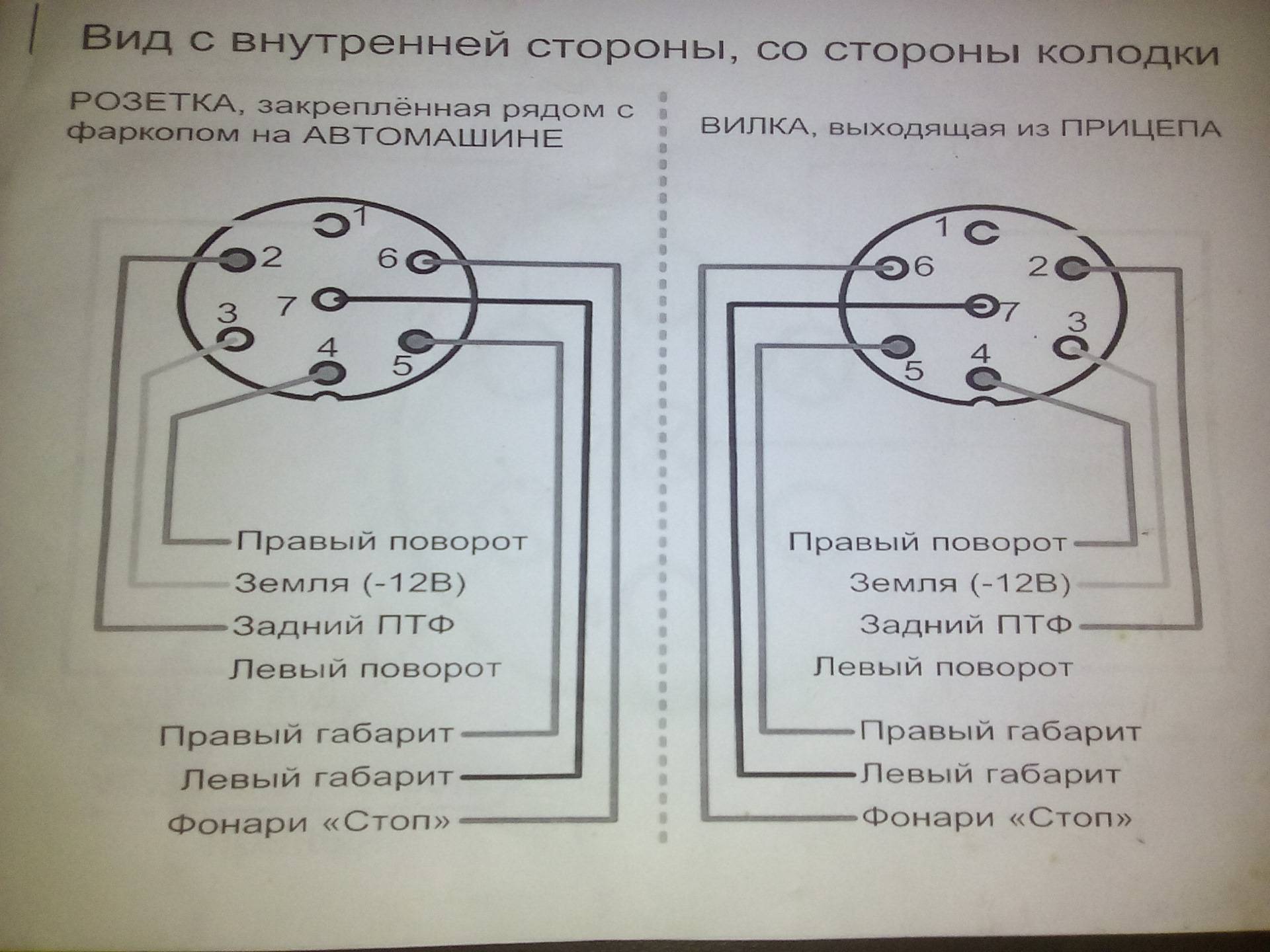

  • Придерживайтесь схемы подключения (на фото ниже).

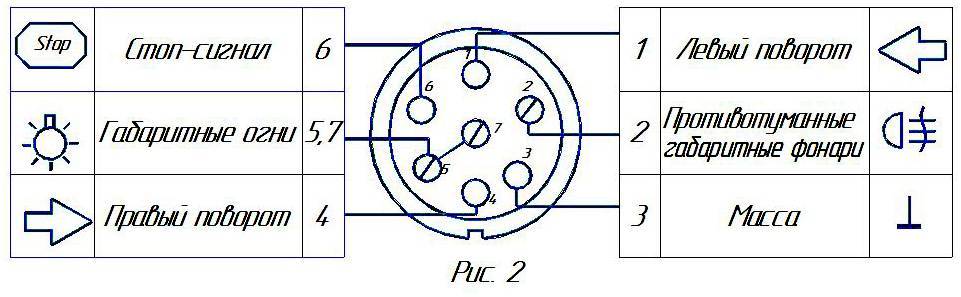

На схеме: 1 -левый поворот, 2 – противотуманный фонарь, 3 – маccа, 4 – правый поворот, 5 – лампа освещения номерного знака и правый задний боковой габарит, 6 – тормоз, 7 – левый задний боковой габарит

Чертёж фаркопа на ваз 2115 своими руками

Отечественный автопроизводитель, словно не знает о важности максимального использования автомобилей для грузоперевозок, даже если модель легковая. Потому владельцам приходится самостоятельно решать эту проблему, благо, что сейчас это вполне возможно

Именно сейчас, потому что более старые модели ВАЗ вообще не предусматривали своей конструкцией установку фаркопа. Потому автовладельцам приходилось своевольничать на свой страх и риск.

Аргументы производителя

Каждый автовладелец, который сталкивался с такой проблемой, задавался вопросом: почему разработчики изначально не предусмотрят наличие фаркопа?

Действительно, было бы так проще. Но у сотрудников АвтоВАЗ, которые трудятся над конструированием легковых автомобилей, свое мнение на этот счет – профессиональное. Естественно, они осведомлены о том, что владельцы устанавливают фаркопы на ВАЗ-2115 собственноручно, при этом настоятельно не рекомендуют это делать.

Всеми путями, стараясь препятствовать:

  • конструкция кузова этого легкового автомобиля не предусматривает места для крепления специального тягового-сцепного устройства;
  • в штатной проводке нет разьемов для подключения электрооборудования дополнительного прицепа;
  • отсутствует возможность подключить тормозную систему трейлера, прикрепленного к легковому автомобилю в качестве прицепа.

При этом инструкция авто ВАЗ-2115 имеет пункт, в котором значится, что буксировать прицепы можно, но общая масса дополнительного багажа не должна превышать 500 кг.

В таком случае, каким же образом удастся буксировать тот же багаж без ТСУ?

Особенности установки ТСУ на автомобили линейки Самара-2

Правила дорожного движения не запрещают дополнительно устанавливать на автомобили ТСУ, потому владельцы не отказывают себе в этом. Более того, что купить фаркоп можно за вполне приемлемую цену.

АвтоВАЗ с 2010 года немного пересмотрел свою политику, и делает автомобили с целью продаж за рубежом, потому монтаж ТСУ на автомобиль, выпущенный позже этого времени, обуславливает сопровождение официальными рекомендациями

Производители фаркопов акцентируют на этом внимание и предупреждают автовладельцев

Ни для кого не секрет, что в автомобилях ВАЗ в ходу наследование особенностей предшественников. Так, например, модель 2115 является преемницей «девяносто девятой», а та, в свою очередь, получила форму ВАЗ-09. Благодаря этому установщики фаркопов смогли обрести специфический опыт, и теперь предоставляют заказчикам комплекты для монтажа ТСУ своими руками.

Потому перед тем, как отправиться в специализированный магазин с целью приобрести тягово-сцепное устройство, выясните особенности конструкции задней части вашего автомобиля.

Даже соседние в ряду модели 2114 и 2115 различаются по способу крепления фаркопа:

  • автомобили, выпущенные в 1997, 2004 и 2007 году, обладают изменениями в силовых элементах кузова;
  • прицепное устройство легко подобрать по году выпуска автомобиля, основываясь на специфике конструкции именно того периода.

Если у вас возникают сложности с этим, можно съездить в техцентр и спросить у специалистов либо оговорить с продавцом комплекта ТСУ возможность обмена в случае несоответствия конкретной модели.

Монтаж своими руками

Стоит сразу определиться, сможете ли вы собственноручно установить ТСУ и знаете ли вы как правильно это делать. Если возникают сомнения, лучше обратиться к специалистам.

После приобретения комплекта можно приступать к установке в любое удобное для вас время:

  1. Автомобиль разместите на смотровой яме.
  2. Обязательно отключите аккумулятор.
  3. Снимите задний бампер вместе с силовой балкой. Без снятия бампера сделать эту процедуру будет весьма проблемно, и возможно лишь в случае со специальными фаркопами.
  4. Расположите поперечную балку фаркопа между кронштейнами крепления бампера.
  5. Прижмите боковые кронштейны тягово-сцепного устройства к кронштейнам крепления бампера. Упор нужно делать в ребро жесткости.
  6. Отметьте точки сверления.
  7. Прижмите к днищу опорную балку.
  8. Отметьте точки сверления для отверстий технологического направления.
  9. Закрепите уголок фаркопа болтами М10×25.
  10. Между стенками кронштейнов бампера установите специальные втулки, которые идут в комплекте. Они позволят избежать деформации корпуса при движении автомобиля с дополнительным прицепом.

Осталось лишь подключить штепсельные розетки к штатной электропроводке.

Для этого:

  1. В резиновой заглушке, которая расположена в полу багажника, пробивается отверстие диаметром 12 мм.
  2. Подсоединяются провода ТСУ. Самый оптимальный вариант – делать это в жгуте проводов задней блок-фары.

Установленный фаркоп готов к использованию.

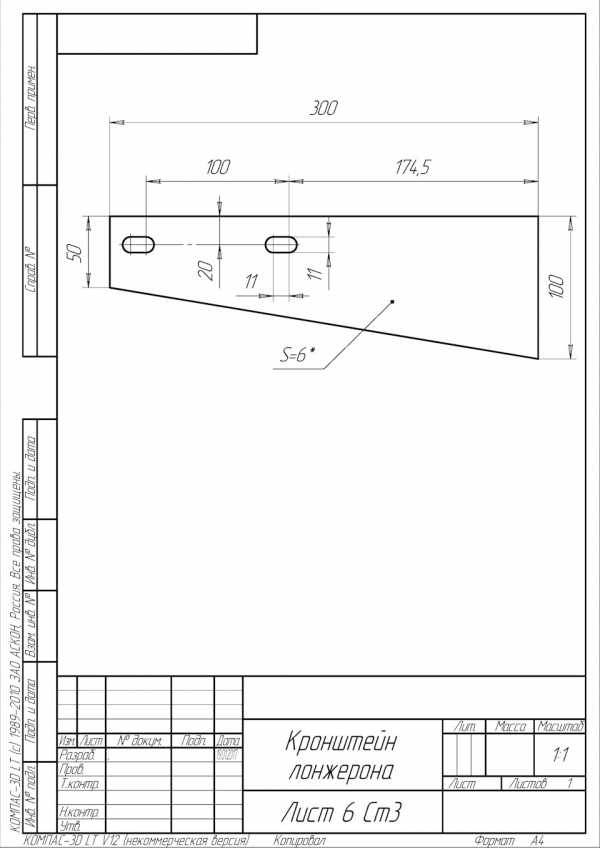

Чертежи и фаркоп на ВАЗ 2114 своими руками

В интернете можно найти чертежи по установке фаркопа, а также его изготовлению, однако для этого потребуются дополнительные инструменты. Лучше всего поручить изготовление опытному мастеру, потому рядовой автолюбитель вряд ли справится с этой задачей.

Кроме того:

  1. Все электроработы рекомендуется проводить с применением тестера.
  2. Также можно воспользоваться методом прозвона электроцепи.

Всё это необходимо для того, чтобы обеспечить безопасность человека, который занимается ремонтом.

Следует иметь в виду, что все электросоединения должны быть не только изолированы, но и запаяны (перед тем, как производить подключение розетки). Также в комплекте фаркопов имеются разъёмы, которые не позволяют проводам скручиваться в местах соединения.

Источники

  • remontvazov.com/kak-postavit-farkop-na-vaz-2114
  • infokuzov.ru/tuning/farkop-na-vaz-2114
  • drive2.ru/l/5638731/

Видео об установке фаркопа на ВАЗ-2114 своими руками

Видеоматериал расскажет, как правильно установить тягово-сцепное устройство на автомобиль, а также поведает о некоторых нюансах и тонкостях процесса. Процесс установки фаркопа на ВАЗ-2114 достаточно сложная процедура, ведь она потребует физической силы и некоторых знаний в конструкции автомобиля.

Схема устройство фаркопаПрежде чем разобрать непосредственно сам процесс установки, стоит понимать, что не всё так просто, как кажется на первый взгляд. Неверно установленные крепления, могут привести к коррозионным повреждениям полостей лонжеронов и других поверхностей.

Такой разрушительный процесс приведет к разрыву крепежных элементов, что в свою очередь, может закончиться тем, что прицеп оторвётся на ходу и спровоцирует дорожно-транспортное происшествие. Оторвавшийся прицеп спровоцировал ДТПВсе может обойтись, конечно, а могут быть и жертвы, так что установку следует проводить только согласно инструкции и рекомендации завода изготовителя.

В зависимости от типа фаркопа и его конструктивных особенностей, крепления уже есть на самом кузове, но стоит понимать, что не всегда крепежные элементы подходят, а поэтому, возможно, их придется расширить при помощи дрели.

Примером для установки был выбран самой распространенный фаркоп, который, как показывает практика, устанавливают большинство владельцев ВАЗ-2114 – это «Регион 12». Качество этих изделий проверенно годами и рекомендуется многими автомобилистами и автомобильными экспертами.

Упаковка фаркопа «Регион-12»Теперь, перейдем непосредственно к установке, но перед этим определимся с тем, что понадобится для процесса. Конечно, незаменимым атрибутом любого ремонта автомобиля остается набор ключей и головок. Ещё понадобится дрель с острыми сверлами по металлу, или, как лучший вариант, фреза, чтобы расширить отверстия в лонжеронах. Далее, для монтажа пригодиться герметик. И последнее – еще одна пара рук.

Итак, когда собран полный комплект, можно рассмотреть последовательность действий направленных на установку тягово-сцепного устройства:

  1. Первым делом рассверливаем крепежные отверстия в лонжеронах. После совершения операции рекомендуется окрасить оголенный металл, а после обработать антикоррозионной мастикой. Это защитит железо от коррозии.

Устанавливаем продольную балку ТСУ Технические данные расположения проводки фаркопаПротягиваем проводку и подключаем ееПодключение проводки к общей электроцепи Все собрано и готово к эксплуатации.

С процессом установки тягово-сцепного устройства (фаркопа) разобрались и можно рассмотреть непосредственно виды фаркопов. Они делятся по конструкции и методу установки. Стоит помнить, что тягово-сцепное устройство от 15 модели не подойдет к 2114, поскольку они имеют разные днища и длину.

Четкая схема разновидностей фаркопов, которые подходят на ВАЗ-2114 можно увидеть ниже.

Разновидность фаркопа, который можно установить на Ладу 14 и 15 моделиСтандартный чертёж фаркопаТСУ установленное на автомобильПеред тем, как ввести в эксплуатацию установленный фаркоп, стоит проверить наличие и работоспособность электрических цепей, а также прочность закрепленных болтов. Для этого необходимо подключить прицеп к электроцепи и проверить, как работают, сигнализаторы поворотов, габариты, стоп-сигналы и аварийная сигнализация.

Прочность болтовых соединений проверяется на дороге, при небольшой скорости, когда автолюбитель сможет успеть остановить автомобиль с прицепом, при возникновении не стандартной ситуации. Не стоит нагружать прицепное устройство сразу же большим весом. Сначала нужно убедиться, что все соединения укрепились и ни одно не оборвется, и только после этого начинать полную нагрузку и эксплуатацию устройства.

Как показывает практика, большинство автомобилистов монтируют тягово-сцепное устройство на ВАЗ-2114 самостоятельно, без услуг автосервиса. Стоит понимать, что при монтаже обязательным условием остается то, что необходимо строго соблюдать правила безопасности. Этот фактор может сыграть весьма важную роль. Также, обязательно после проведения работ стоит проверить все соединения и работоспособность электрической части.

При эксплуатации транспортного средства, возникают ситуации, когда необходимо перевезти крупногабаритные предметы, и некоторые грузы. Для транспортировки используют автомобильный прицеп. Однако чтобы буксировка стала возможной, на машину нужно установить ТСУ. Для установки фаркопа на ВАЗ 2114 предусмотрены штатные места для крепления тягового сцепного устройства, что позволяет автомобилистам оборудовать свои транспортные средства данной деталью.

Описание техпроцесса

  1. Снимите задний бампер автомобиля. Под креплением бампера находятся два отверстия открывающие полости внутри лонжеронов.
  2. Измерьте расстояние между наружными краями отверстий внутрь лонжеронов. Отрежьте от трубы часть длиною равной этому расстоянию.
  3. Отметьте середину, получившегося отрезка.
  4. На краях полос длиною 20 см прорежьте отверстия 5 × 5 см. Наденьте полосы отверстиями на середину трубы и приварите к ней на расстоянии, позволяющем, вставить между ними крюк с шаром. Если в крюке есть крепежные отверстия просверлите такие же в пластинах, соответственно им, и закрепите между ними крюк при помощи болтов с гайками на 10.

Крепления фаркопа к лонжеронам

После выполнения пункта № 11 вы, практически, сделали фаркоп своими руками. Вам осталось его только установить и подключить розетку к проводке автомобиля.

Полезные советы

  • Ввиду, того что поломка конструкции во время движения может натворить много бед. Избегайте сварки металла встык. Поэтому предпочтительней для крепления стальных полос к краям балки прорезать в них отверстия по размеру сечения трубы, надеть их на ее концы, а затем обварить.
  • Не работайте болгаркой без защитных очков, и не варите без маски: берегите глаза.
  • Если хотите окрасить новый фаркоп своими руками, то вначале, хорошенько подготовьте к покраске его поверхность. Для этого протравите ее любым средством, для преобразования ржавчины в состав которого входит ортофосфорная кислота. После чего прошлифуйте поверхность водостойкой наждачной бумагой, поливая ее водой для смывания отходов. Высушите узел обезжирьте растворителем для нитрокрасок или ацетоном, и покройте адгезионным грунтом из баллончика. Высушите грунт в соответствии с инструкцией. Прошлифуйте наждачной бумагой № 400 с водой чтобы поверхность после высыхания воды была равномерно матовой. Поверхность готова ― сушите, обезжиривайте спиртом или бензином Б-70 (растворителем свежий грунт размажется). Затем можно красить. После такой подготовки ваша краска будет держаться очень долго.

Вариант №1

Как Вы видите, с внешней стороны такой фаркоп крепится к балке бампера, причём отверстия просверлены прямо сквозь плас. Удалённые точки крепежа расположены на днище багажника.

Главный недостаток такой конструкции заключается в том, что при буксировке прицепа или другой машины силы, которые будут воздействовать на заднюю часть автомобиля в поперечном направлении, рано или поздно вызовут разрушение центральных кронштейнов бампера.

Эти кронштейны слабы на боковое воздействие и легко деформируются при угловом ударе в бампер, в результате чего он сдвигается. К тому же крепление изделия к полу багажника потребует усиления последнего – ввиду слабого внешнего крепления.

Если к Вам обратятся с помощью выдернуть из грязи другой застрявший автомобиль, то возможна также деформация самого бампера – его швеллер может не выдержать нагрузки и выгнуться.

Единственный «плюс» такого изделия – простота установки.

Как установить фаркоп для ВАЗ 2107

Фаркопом называется тягово – сцепное устройство, позволяющее буксировать прицеп. Установка фаркопа на автомобиле ВАЗ 2107 будет компромиссным вариантом при условии, что объем багажника не слишком устраивает владельца. В таком случае автомобиль сможет буксировать на прицепе порядочный груз.

В ВАЗовской «классике» подобное устройство предусмотрено не было, вместо этого имелись буксировочные проушины, куда зацепляется крюк для буксировочного троса ВАЗ 2107. Они расположены не по центру, и при движении нужен необходимый навык. Кроме того, с помощью этого устройства можно использовать только буксировочный трос, а перевозить, скажем, мебель, квадроцикл или снегоход нельзя.

В настоящее время можно свободно приобрести различные варианты подобных устройств в многочисленных автомобильных магазинах и салонах. Можно сделать и самодельный фаркоп для ВАЗ 2107 своими руками:

Стоимость данного аксессуара колеблется, в среднем, от 2500 до 40- 50 тысяч рублей, в зависимости от конструкции, массы, сорта металла и его прочностных и упругих характеристик, коррозионной устойчивости, формы крепежа к автомобилю, наличию электропроводки и различных сигнальных фар для прицепа, возможности транспортировать различную массу грузов, устойчивости к рывкам и многих других факторов.

Фаркоп, сделанный и установленный своими руками, обойдется примерно в 3 – 4 тысячи рублей.

В том случае, если этими характеристиками пренебречь, то можно в результате получить следующее:

Поэтому сразу договоримся, что самодельные фаркопы, сделанные руками самих автовладельцев могут быть опасны и ненадежны. Их проблемы следующие:

  • Невозможность пройти для ВАЗ 2107 плановый ТО, так как на конструкцию фаркопа нужен сертификат и производственные согласования с органами ГИБДД;
  • Та же самая причина не позволит выехать за границу страны;
  • И, самое главное, может произойти разрыв кузова ВАЗ 2107, отрыв балки, разворот или переворот транспортного средства.

В том случае, если вы все – таки решились на установку фаркопа своими руками, то вот примерная последовательность действий:

  • Выбор максимально транспортируемой массы вместе с массой пустого прицепа;
  • Нужно выбрать правильную форму крюка для вашего будущего тягово – сцепного устройства. Крюки для фаркопа бывают следующие:

Крюк типа А, с грузоподъемностью до полутора тонн. Его крепеж на двух болтах. Считается простым и достаточно надежным в эксплуатации;

Крюк типа С, который хранится отдельно, за счет чего уменьшается передне – задний размер ВАЗ 2107, он быстро снимается с помощью особого муфтового соединения;

Вариант крюка, который расположен ниже, является быстросъемным, и при этом совершенно не выступает за контур автомобиля, имея «скрытую конфигурацию.

Большую грузоподъемность, порядка 2,5 – 3 т имеют торцевые крюковые устройства типа F:

В этих случаях шар из кованой стали (ни в коем случае не литой) укреплен с помощью болтов М12.

На самодельном фаркопе можно использовать самый простой тип крюка – Н, его можно изготовить своими руками.

Он является сварным, и на подрамнике тоже укреплен с помощью сварки. На такое устройство нельзя давать вертикальную нагрузку более 70 кг и тяговую – более 900 кг полезного груза вместе с массой прицепа.

После выбора крюка следует определиться со схемой фаркопа, которая крепится к автомобилю. Одна из популярных схем показана ниже:

Приобретается электрический провод, фонари (стоп – сигналы, поворотники, противотуманные фары);
Следующим этапом является изготовление несущей балки – самой ответственной части фаркопа

Легче всего закрепить балку на кузове ВАЗ 2107 внизу, для того, чтобы не вырезать бампер.
Изготовление балки по силу специальной металлообрабатывающей мастерской, владеющей приемами лазерной резки и промышленной обработки металла
После изготовления балки необходимо провести подбор крепежных элементов, указанных в спецификации и проверка качества просверленных отверстий;
Следующим этапом будет покраска балки своими руками и их антикоррозийная обработка;
Теперь выполняется установка фаркопа, но перед ней нужно провести небольшую примерку, которую лучше выполнить на яме;
Теперь проводится установка на фаркоп электрики, согласно ГОСТ, или 7 – пиновую, или 13 – пиновую.
Делаем проверку фар и оптики;
Самое важное – тестовая езда с прицепом в разных режимах, но обязательно в удаленном от оживленного движения месте. Главное – посмотреть, не стирается ли крюк, нет ли срыва резьбовых затяжек и деформации балки.

Если все требования будут выполнены, то ВАЗ 2107 с установленным фаркопом, при правильной езде без рывков, будет вашим верным помощником.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
