Замена прокладки ГБЦ ВАЗ 2114: как заменить прокладку головки блока

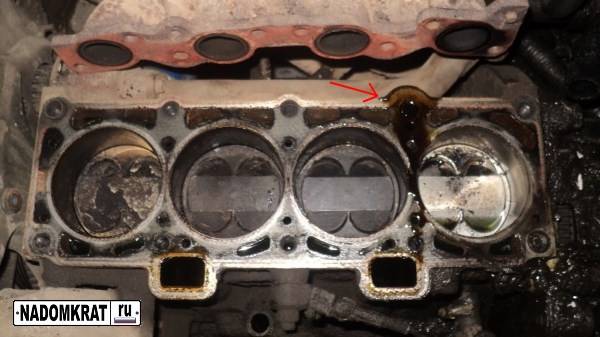

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену

Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока

Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5. 1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

Процесс замены прокладки

Для того, чтобы было провести замену быстрее и удобнее понадобится яма, эстакада или подъемник. Как показывает практика, то не всегда под рукой есть такие удобства и приходится мучиться в гараже. Рассмотрим, поэтапный процесс замены прокладки ГБЦ:

Демонтируем «клемму-минус» с АКБ.
Демонтаж клеммы АКБ для ремонта
Для замены прокладки необходимо очистить каналы головки от охлаждающей жидкости, поэтому сливаем ее в ранее заготовленную емкость.
Сбрасываем давление в топливной системе.
Через специальный клапан сбрасываем давление в топливной системе
Подобравшись к двигателю снизу необходимо демонтировать приемную трубу.
Выкрутив болты крепления отсоединяем выпускной коллектор и приемную трубу
Следующим этапом становится демонтаж термостата.
Поскольку необходимо заменить саму прокладку, то разбирать головку не будем и демонтируем ее вместе с распределительными валами.
Когда все отсоединили проводим демонтаж ГБЦ
Снятие ГБЦ происходит вместе с топливной рампой.
Отключаем датчики распределительных валов и масла в моторе.
Проводим демонтаж ремня ГРМ.
Снимаем ремень ГРМ
Теперь, необходимо зафиксировать распределительные валы, а потом снять шкивы, чтобы они не мешали.
Фиксация распределительных валов от проворачивания, чтобы не нарушить фазы газораспределения
Проводим демонтаж датчика охлаждения.
Снимаем клапанную крышку. Для этого необходимо выкрутить болты крепления. При сборке болты должны закручиваться по определённому порядку и с определённым моментом.
Теперь, можно поднять головку блока цилиндров.
Удаляем остатки прокладочного материала с поверхности блока и ГБЦ.

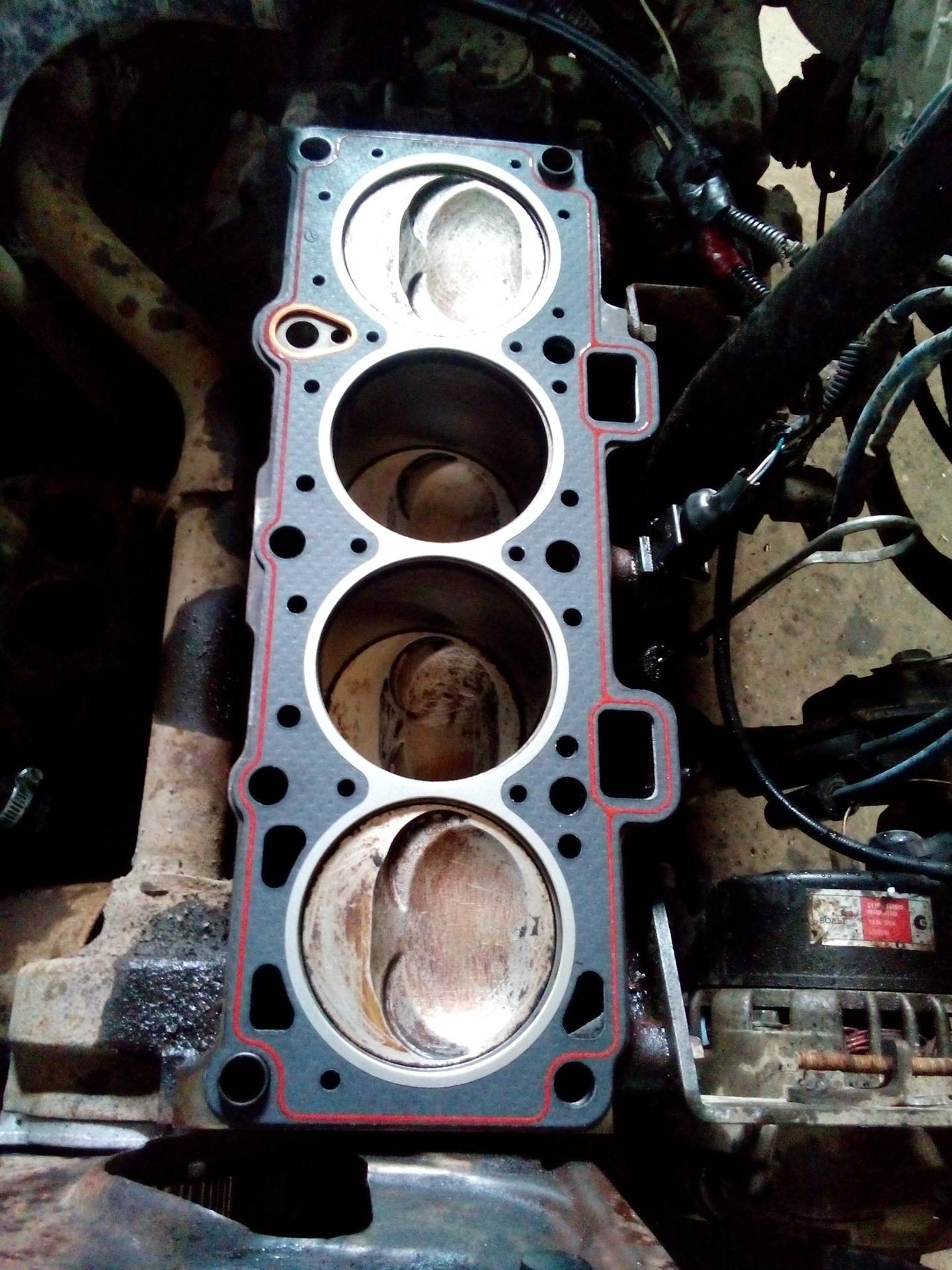

Устанавливаем новую прокладку на поверхность головки. Если прокладочный материал имеет красную окантовку, то герметик применять не нужно, а вот если его нет – то прокладку необходимо смазать графитовой смазкой и по контуру нанести герметик.
Ставим головку блока на место и закручиваем винты в последовательности за схемой.
Вся остальная сборка проводится в обратном порядке.

Теперь прокладка заменена и можно дальше использовать автомобиль.

Выбор прокладки ГБЦ

Прежде чем приступить к выбору прокладки головки блока за каталожным номером, необходимо рассмотреть, какие бывают прокладочные материалы. Рассмотрим, основные виды прокладок ГБЦ:

Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
Металлические. Это одни самых надежных и качественных расходных материалов.
Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Прокладка ГБЦ металлическая

Итак, теперь можно рассмотреть оригинальную прокладку, а также заменители, которые применяются. В основном, все производители ставят маркировку прокладок согласно оригинала.

Причины выхода из строя

Причин, которые послужили тому, что прокладка ГБЦ вышла из строя не много, но каждый владелец автомобиля обязан их знать. Итак, рассмотрим, основные из них:

Износ. Каждый элемент автомобиля имеет свой срок службы эксплуатации, а поэтому изношенность детали просто неизбежна.
Прогиб или деформация головки блока цилиндров может привести к тому, что произойдет пробой прокладки или на ее поверхность попадет горячий антифриз.
Закипание автомобиля может привести к тому, что прокладка выйдет из строя.

Признаки замены

Для верной диагностики и определения неисправностей необходимо правильно диагностировать.

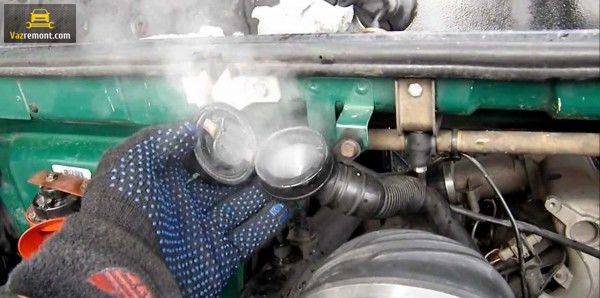

Белый пар из выхлопной — повод задуматься!

Рассмотрим, основные прямые и косвенные признаки того, что прокладка ГБЦ поверглась износу и требует замены:

Из выхлопа начинает идти белый пар;
На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
В охлаждающей жидкости появляются следы масла;
В поддоне скапливается внушительное количество смазывающего вещества;
Около заливной крышки образуется пена.

Теперь все вопросы рассмотрены, установлены причины, признаки и способ замены прокладки головки блока цилиндров.

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Рекомендуем: Снимаем руль на ВАЗ-2107: пошаговая инструкция с фото

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.

Чем грозит прогоревшая прокладка ГБЦ

Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:

сильный перегрев с деформацией головки, что приведет к ее замене, а это не дешево;
заклинивание двигателя;
порыв патрубков системы охлаждения из-за высокого давления горячих газов.

Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.

Бывают случаи, когда за ночь, сквозь прогоревшую прокладку в цилиндр набирается тосол и при запуске случается гидравлический удар с деформацией головки, шатуна, поршня, коленвала. Если возникла необходимость запустить двигатель, продолжительное время стоявший с прогоревшей прокладкой, необходимо выкрутить свечи или форсунки (для дизелей) и прокрутить коленвал. Затем обратно вкрутить свечи и можно заводить. Описанная процедура поможет избежать гидроудара, а значит, сэкономит деньги и время на ремонт.

Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам. » alt=»»>

Прокладка из металла или паронита — какую выбрать?

Дать однозначный ответ о том, какую прокладку выбрать — из паронита с металлическими проставками либо металлическую, ответить сложно. Каждая из них имеет как свои плюсы, так и минусы. Так, прокладка из чистого листового металла прослужит значительно дольше (в случае, если не последует каких-то внештатных ситуаций, то она может прослужит полный срок работы двигателя автомобиля до капитального ремонта).

Признаки износа прокладки ГБЦ

Но, она же имеет и ряд недостатков:

более высокая цена;
требуемое высокое качество изготовления (в случае случайного приобретения низкокачественной либо контрафактной прокладки ГБЦ она может поломаться очень быстро);
высокие требования к прямолинейности и шероховатости соединяемых поверхностей (в случае, если поверхность ГБЦ неоднородна, то применение металлической прокладки возможно только после предварительной шлифовки, в противном случае возможен прорыв газов под прокладкой).

В свою очередь, каучук-асбестовая (паронитовая) прокладка имеет более низкую цену, менее требовательна к точности изготовления, а также к однородности соединяемых поверхностей (применять ее можно без предварительной шлифовки).

Правда, благодаря более низким эксплуатационным характеристикам, нежели цельнометаллическая прокладка, она имеет и значительно меньший срок службы, чаще прогорает, а также более подвержена механическим повреждениям.

Замена прокладки ГБЦ

Требования к прокладке

Выбирая новую прокладку ГБЦ, необходимо учитывать предъявляемые к данному элементу требования. Как вы уже поняли, она выполняет очень важные задачи, потому от качества выбранной новой детали зависит работоспособность всего вашего автомобиля.

Требования к данному элементу следующие:

Прокладка должна быть упругой, устойчивой к деформации;
Элемент обязан обладать водонепроницаемости и маслонепроницаемостью;
Компонент обязательно должен быть устойчивым к воздействию горячих газов;
Не бояться химических воздействий;
Сохранять целостность и представленные выше характеристики в течение длительного периода эксплуатации.

Прогоревшая прокладка больше не способна нести в себе основные защитные функции, потому обязательно выполняется процедура замены.

Порядок затяжки болтов и сборка двигателя ВАЗ 2114

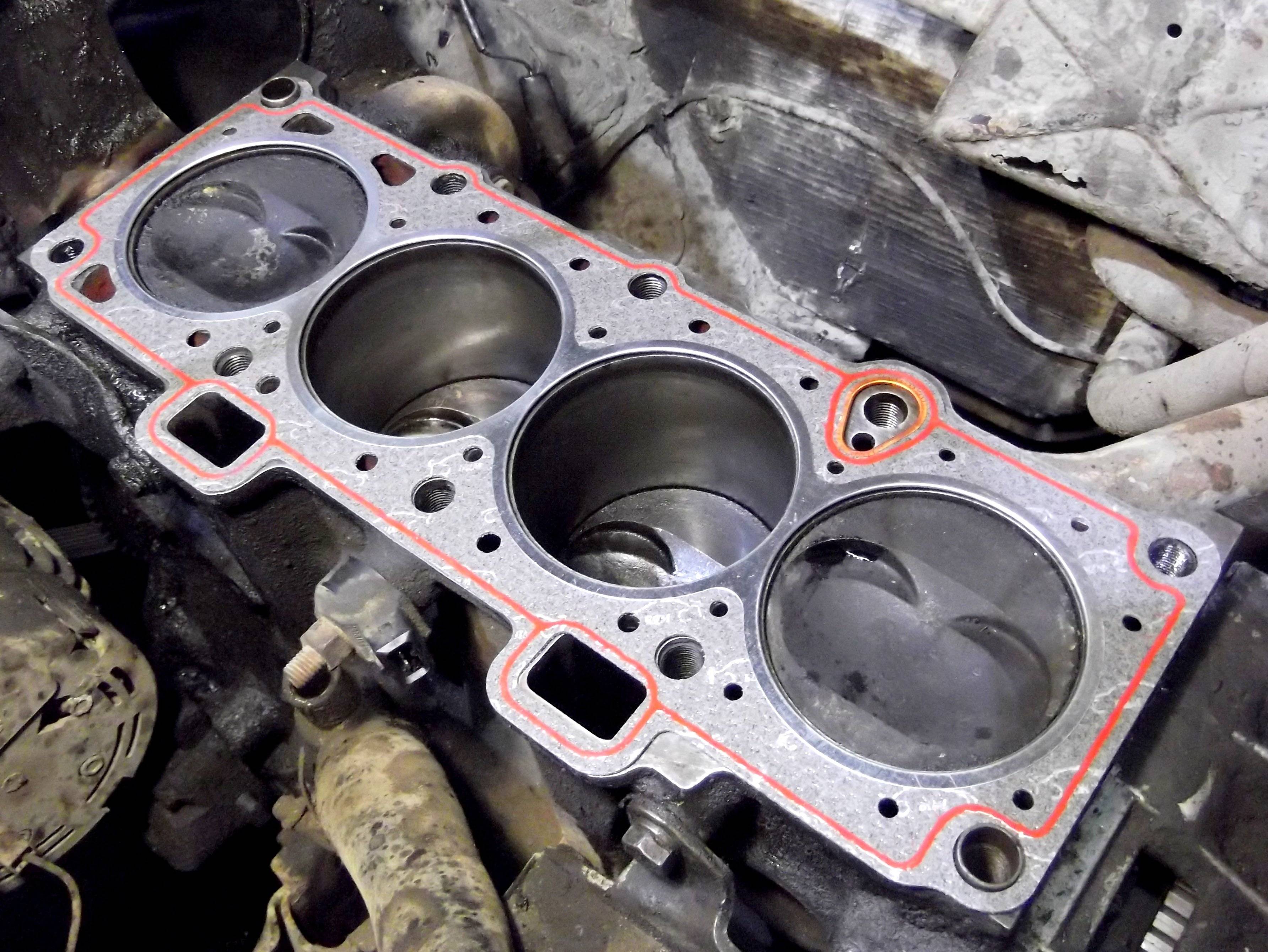

Устанавливаем на блок новую прокладку головки, по установочным втулкам так, чтобы отверстие с медной окантовкой для прохода масла в прокладке находилось между третьим и четвёртым цилиндрами, прокладка должна быть сухой и чистой.
Затем устанавливаем головку на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ, также оба клапана 1-го цилиндра должны быть закрыты.
Приступаем к затягиванию болтов крепления головки в указанной последовательности см. фото 18 в четыре этапа. Закручивать болты от центра, постепенно равноудаляясь к краям блока цилиндров, как показано на схеме.Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Замените на новые болты, длина которых превышает 135,5 мм. Перед установкой головки блока смажьте болты тонким слоем моторного масла. Первый цикл затяжки делаем с моментом 20 Н•м (2 кгс•м), второй с моментом 69,4–85,7 Н•м (7,1–8,7 кгс•м), второй и третий окончательно доводим болты на 90°.
Устанавливаем на головку блока детали, и подсоедините к ней шланги и провода в порядке, обратном снятию.
Устанавливаем шкив распределительного вала выступающей частью ступицы к двигателю.
При необходимости регулируем зазоры в приводе клапанов.
Регулируем натяжение ремня ГРМ.

Обратите внимание на то, что на топливных трубках установлены уплотнительные кольца. После отсоединения каждого шланга снимите уплотнительное кольцо с трубки. Сильно обжатые или надорванные кольца замените

Сильно обжатые или надорванные кольца замените.

Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. Сливаем охлаждающую жидкость.

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ. Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его.

Устанавливаем поршень 1-го цилиндра в положение ВМТ такта сжатия. Ключом «на 17» отвинчиваем шкив распределительного вала.

Если шпонка сидит неплотно в пазу носка распределительного вала, вынимаем её, чтобы не потерять.

Отсоединяем от ресивера шланги вакуумного усилителя, электропневмоклапана и регулятора давления топлива в топливной рампе.

Ключом «на 17» ослабляем гайку «В» крепления натяжного ролика. Отвинчиваем ключом «на 10» гайку «А» крепления защитного кожуха и отгибаем кожух. Также выкручиваем свечи.

Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.

Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Снимаем заглушку.

Ключом «на 13» равномерно, в несколько подходов (до снятия давления пружин клапанов), откручиваем 6 гаек крепления корпуса подшипника распределительного вала.

Снимаем со шпилек задний корпуса подшипников распределительного вала.

Устанавливаем головку «Е14 Torx»…

…и откручиваем 10 болтов на блоке цилиндров.

Ослабляем хомуты и снимаем с выпускного патрубка подводящий патрубок радиатора «В», подводящие шланги дроссельного узла и отопителя «С», отсоединяем термостат.

Отворачиваем гайки крепления и отсоединяем шланги подачи и слива топлива от топливных трубок «А».

Снимаем головку блока цилиндров…

…и ее прокладку.

Меняем прокладку на новую, закручиваем болты ГБЦ в последовательности согласно схеме.

Собираем всё в обратной последовательности соблюдая затяжку болтов.

Как поменять головку блока цилиндров на ВАЗ 2114 своими руками

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку. В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому. И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

Новая прокладка

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Процесс

Первым делом нужно отсоединить минусовые АКБ.
Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
Затем нужно слить тосол.
Снижаем давление топлива.
Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
Демонтируем крышку ГБЦ.
Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница. Снятие корпуса воздушного фильтрующего барьера вместе с патрубком
Выкручиваем болты в количестве трех штук, закрепляющие, крышку ремня распредвала.
Убираем крышку.
Снимаем ремень газораспределительного механизма.
В обязательном порядке необходимо провести фиксацию валов от прокручивания.
Выкручиваем болты, с помощью которых прикрепляется шкив к распредвалу.
Убираем шкив с распредвала.
Далее нужно открутить гайку, закрепляющую заднюю крышку распредвала.
Выкручиваем оставшиеся болты и снимаем ее.
Немного ослабляем затяжку 10-и болтов, с помощью которых закреплена головка. Делается это в строго определенном порядке. Порядок в котором должно проходить ослабление болтов
Потом полностью выкручиваем болты и вынимаем их с шайбами.
Полностью снимаем головку.
В случае если головка прикипела к прокладке, то нужно вставить отвертку или иной инструмент под коллектор и, воспользовавшись им как рычагом, приподнять ее.
Снимаем полностью ГБЦ.
Не спеша, чтобы не поцарапать поверхности удаляем остатки старой прокладки. Лучше всего применить имеющиеся специально для этой цели жидкости.
После очистки поверхностей, ремонта или доработки, можно приступать к установке новой ГБЦ.
В первую очередь ставим новую прокладку.
Удостоверяемся, что валы стали в положении верхней мертвой точки, а клапаны первого цилиндра закрыты.
Вставляем болты.
Начинаем их затяжку с помощью динамометрического ключа.
Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов. Порядок затяжки
Далее устанавливаем снятое оборудование. Чтобы это было делать легче, многие снимают работы по демонтажу на видео или делают фото.
После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

AvtoZam.com

Принцип работы тормозного суппорта

Схема суппорта

не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта

не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Устройство тормозного суппорта

Почему прогорает прокладка

Каналы расположены в непосредственной близости друг от друга и при прогаре прокладки могут «смешаться». Возможны ситуации, когда из-за нарушения герметичности могут произойти внешние течи.

Среди основных причин прогара прокладок ГБЦ называют:

нарушение правил эксплуатации – перегрев из-за недостаточного охлаждения или сбоев в системе сгорания;
нарушение ремонтной технологии – неправильные усилие и порядок затяжки ботов ГБЦ.

Для правильной диагностики в первую очередь важна наблюдательность и знание первичных симптомов выхода прокладки ГБЦ из строя. Первые следы масла или охлаждающей жидкости, наличие в ней газов, помогут вовремя произвести замену и нее допустить более серьезных неполадок в двигателе из-за некачественного охлаждения или смазки.

Признаки неисправности

Опираясь на характерные признаки потери своих характеристик прокладки, можно вовремя предпринять соответствующие меры по недопущению ухудшения ситуации с вашим автомобилем. Как результат, затраты на ремонт будут включать в себя разве что покупку новой прокладки. Своими руками ее поменять можно без особых проблем.

https://youtube.com/watch?v=%2520%253E%2520%253Ctable%2520style%3D

Признаки неисправности

Пояснение

Жидкость охлаждения в бачке или радиаторе пузырится

Пузыри говорят о нарушении герметичности. Поскольку за герметичность отвечает прокладка, данную функцию она уже, скорее всего, не выполняет

Через прокладку выходят выхлопные газы

Это довольно резкая ситуация, но исключать ее не стоит. Чаще всего проявляется на автомобилях, где была перетянута крепежная гайка

Из выхлопной трубы валит дым

Это говорит о том, что в цилиндрах оказалась охлаждающая жидкость. Не исключайте вероятность ее проникновения через прокладку, а проверьте лучше

На щупе для проверки уровня масла видна пеноподобная эмульсия

Причина — нарушение герметичности системы охлаждения. Возникает как из-за выхода из строя резинки, то есть прокладки, так и в результате образования трещин в блоке цилиндров. Второй вариант менее возможен

Мощность двигателя падает, расход топлива растет

Такой признак появляется при различных видах неисправностей, но как вариант, прокладку обязательно следует проверить на предмет образования пробоины

Следы масла в охлаждающей жидкости

Не обязательно говорит именно о проблемах с прокладкой, но проверить и удостовериться в обратном стоит

Полезные правила

Прежде чем приступить непосредственно к самой процедуре замены прокладки, советуем ознакомиться с несколькими важными правилами. Они помогут вам выполнить замену прокладки максимально правильно и избежать повторного ремонта в ближайшие несколько сезонов. Там уже все зависит от множества факторов.

Участок блока, куда будет помещаться новая прокладка, тщательно обезжиривайте и убирайте все остатки старой резинки.
Все резьбовые отверстия зачистите от масла и следов грязи.
Воспользуйтесь оселком для удаления имеющихся неровностей на соприкасающихся поверхностях. Если дефекты более серьезные, тогда потребуется отшлифовать поверхности головки блока цилиндров.
Внимательно центруйте новую резинку согласно направляющим. В противном случае прокладка не сможет эффективно выполнять поставленные перед ней задачи и в скором времени потребуется повторное вмешательство.
При замене прокладки рекомендуется поменять используемые соединительные болты на новые.
Под каждый болт в обязательном порядке устанавливает подкладная шайба.
