Меняем передние амортизационные стойки на ВАЗ-2114 своими руками (+видео внутри)

Типы и разновидности амортизаторов

Все современные легковые автомашины с 4 колесами имеют соответственно и 4 амортизатора, разделенных на пары — переднюю и заднюю.

Задние стойки имеют несколько большие габариты, чем передние, и изготовлены по телескопическому принципу. В их верхней части располагается шток для крепления под стакан.


Амортизаторы ваз 2114

Передние стойки ваз 2114 выполнены более массивными и широкими, но при этом — и более короткими, чем задние. На их боковых поверхностях располагаются специальные поворотные кулачки.

Что же касается разновидностей стоек, то выделяют:


Масляные амортизаторы

  • масляные амортизаторы. Они являются базовыми для ВАЗовских автомобилей и отлично подходят для езды по дорогам с хорошим покрытием, городских поездок и комфортного вождения;
  • газо-маслянные амортизаторы. Являются промежуточным вариантом между масляными и газовыми. Они позволяют комфортно управлять машиной на не очень больших скоростях и отлично поглощают небольшие ямки и другие неровности покрытия. Правда, при быстром разгоне они придают автомобилю большую жесткость и повышают его «отзывчивость», что следует обязательно учитывать;
  • газовые амортизаторы. Наиболее чувствительный вариант стоек, практически не гасящий неровностей и передающий водителю ощущения от наезда даже на небольшой камешек. Отлично подходят для быстрой езды по дорогам с покрытием очень высокого качества. При поездках же по плохому асфальту оказывают негативное влияние на общее состояние кузова авто в виду отсутствия гашения вибраций.


Газо-масляные амортизаторы

Таким образом, решать, выбирая стойки на ваз 2114 — какие лучше, а какие — нет, может только сам водитель, исходя из манеры своего вождения и состояние дорожного покрытия в местах поездок.


Газовые амортизаторы

Замена передних стоек ВАЗ 2114, пошаговая инструкция

Перед тем как приступать к работе, запаситесь необходимым инструментом. Здесь можно обойтись стандартным набором.

Подготовьте два рожковых ключа (на «тринадцать» и на «девятнадцать»), специальный ключ на «двадцать два», съемник, предназначенный для демонтажа наконечника рулевой тяги, плоскогубцы и небольшой молоток.

Учтите, что менять стойки стоит одновременно с двух сторон. Таким способом вы сэкономите массу личного времени и в будущем сбережете свои нервы.

В противном случае износившая и новая стойка могут вести себя в движении по-разному, что приведет к ухудшению управляемости авто (особенно это будет заметно на мокрой или скользкой дороге).

Замена стоек производится по такому алгоритму:

1. Ослабьте крепежные болты на переднем колесе, натягивайте ручной тормоз и фиксируйте колеса с помощью упоров. Все это необходимо, чтобы исключить любое перемещение авто при выполнении работ.

2. Поднимайте переднюю часть авто домкратом, подставляйте какие либо упоры и снимайте колесо.

3. Открывайте капот и находите болты крепления стоек к кузову автомобиля (они находятся с левой и правой стороны ближе к лобовому стеклу).

4. Снимайте пластиковый колпак, который фиксируется на стакане. Для этого достаточно поддеть его чем-то острым (подойдет обычная отвертка).

5. Выкручивайте гайки, которые сверху крепят стойку к кузову машины.

6. К стойке автомобиля закреплен тормозной шланг на кронштейне – снимайте его.

7. Берите металлическую щетку и вычищайте все детали крепления стойки к элементам кузова и ходовой системы.

8. С помощью пассатижей расшплинтуйте гайку, которая фиксирует шарнир наконечника тяги рулевого управления к передней стойке .

9. Используйте специальный съемник и доставайте шарнир из рычага амортизационной стойки (фото 1). Если до этого стойки не снимались, то перед использованием съемника (для защиты резьбы) накрутите гайку на 3-4 оборота.

10. Выкручивайте гайки, расположенные возле места фиксации «кулака» к стойке амортизатора (фото 2). Но перед этим не лишним будет нанести специальные метки на регулировочные болты прежде чем их отворачивать (это позволит не делать развал схождение).

Обратите внимание! Что специалисты все же рекомендуют делать развал схождение при смене стоек. 11. Используйте выколотку, чтобы выбить болты, удерживающие кулак и стойку

Разъединяйте узлы и отводите кулак книзу и вынимайте стойку

Используйте выколотку, чтобы выбить болты, удерживающие кулак и стойку. Разъединяйте узлы и отводите кулак книзу и вынимайте стойку

11. Используйте выколотку, чтобы выбить болты, удерживающие кулак и стойку. Разъединяйте узлы и отводите кулак книзу и вынимайте стойку.

12. Устанавливайте новую деталь.

13. Внимательно все собирайте в обратной последовательности.

В завершение запомните несколько простых правил:

  1. Внимательно проверяйте все узлы на факт повреждений, трещин, задиров или вмятин;
  2. выкручивайте и закручивайте болты только при плотно стоящем на земле автомобиле.

Если все делать правильно, то работа по замене обеих стоек займет не более часа. Удачи на дорогах и конечно же без поломок.

Рекомендуем к просмотру видео, которое поможет вам самостоятельно, своими руками заменить передние стойки на ВАЗ 2114. В этом видео также вы найдете все про прокачку амортизаторов. Сами научитесь прокачивать амортизаторы на ВАЗ 2114.


Замена передних стоек ваз 2114, прокачка амортизаторов.

Какие стойки лучше поставить на Ваз 2114

Владельцы отечественных автомобилей, как правило, хорошо разбираются в устройстве машины и способны выполнить ремонт любой сложности своими руками. Из-за большого количества разновидностей запчастей этого типа бывает сложно разобраться в том, какие стойки лучше поставить.

Выбор типа амортизатора

Стойки, устанавливаемые на Ваз 2114 могут существенно отличаться по техническим характеристикам, которые, прежде всего, зависят от вещества, наполняющего внутреннюю камеру изделия. По этому принципу амортизаторы делятся на газовые, масляные, газомасляные.

Масляные

Масляные амортизаторы очень мягкие, поэтому идеально подходят для обычной езды. Кроме этого, такие изделия стоят недорого и имеют значительный эксплуатационный срок. Из недостатков изделий можно отметить только снижение вязкости масла при низких температурах, которое негативно влияет на эффективность гашения колебаний.

Газомасляные

Устанавливать газомасляные амортизаторы стоит в том случае, когда владелец машины желает сэкономить, но при этом значительно улучшить комфортность управления автомобилем. Эта разновидность задних стоек Ваз 2114 лишь незначительно дороже масляных моделей, но после установки газомасляных изделий машина станет более управляемой на поворотах и при большой скорости движения.

Газовые

Газовые амортизаторы являются самыми дорогими, но без них не обойтись, если автомобиль планируется использовать в гонках либо при низких температурах воздуха. Кроме того, установка стоек этого типа позволит существенно увеличить управляемость автомобилем на мокрой трассе.

Выбор производителя

К выбору производителя задних стоек следует отнестись очень серьёзно. Часто, эксплуатационный ресурс у практически одинаковых изделий разных фирм может отличаться в десятки раз, поэтому даже относительно небольшая стоимость изделия не сможет компенсировать дальнейших затрат по замене амортизаторов.

Каяба

Если возникла необходимость поменять задние стойки автомобиля Ваз 2114, то вряд ли можно найти лучше изделия, чем амортизаторы фирмы Каяба. Несмотря на более высокую стоимость, запчасти от известного на весь мир японского бренда пользуются большим спросом у российских автомобилистов. Такие изделия полностью соответствуют техническим требованиям этой модели автомобиля, а также могут эксплуатироваться практически без ограничений в зимнее время.

СС-20

Амортизаторы СС 20 отечественного производства, но по качеству сборки такие изделия не уступают лучшим зарубежным образцам. Менять изделия следует с учётом интенсивности эксплуатации. Для этих целей в модельной линейке представлены следующие категории: «Стандарт», «Комфорт Оптима», «Шоссе», «Спорт».

Plaza

Задние амортизаторы для Ваз 2114 компании Plaza отлично подходят для спортивного стиля вождения. Ставить такие изделия рекомендуется и при частой эксплуатации машины на дорогах с разбитым покрытием. По основным техническим характеристикам задние стойки «Плаза» более чем в 2 раза превышают требования завода-изготовителя машины поэтому, даже при очень жёстких условиях использования, прослужат дольше оригинальных амортизаторов.

Другие хорошие варианты

Кроме перечисленных фирм и моделей заменять задние амортизаторы можно на изделия других производителей. Хорошие отзывы можно найти в адрес белорусского концерна Fenox, который занимается выпуском запчастей для российских автомобилей. Неплохо себя зарекомендовала и продукция британской компании Delphi Corporation. Изделия этой фирмы идеально подходят для установки на машины, эксплуатирующиеся преимущественно в спортивном стиле.

«Морской бой»: однотрубный или двухтрубный?

Кроме разного наполнения, амортизаторы отличаются и конструктивно: могут быть однотрубными и двухтрубными. Зачастую тип амортизатора диктует конструкция подвески автомобиля, и самостоятельно заменить один на другой не получится. Но бывает, что выбор есть, и в этом случае нужно знать особенности каждого из них.

Классическая конструкция — двухтрубная, и таких амортизаторов на рынке всё ещё большинство. Двухтрубная конструкция представляет из себя «матрёшку» из двух цилиндров (колб), между которыми через специальные клапаны перетекает жидкость. Наличие внешней колбы — дополнительная защита от механических повреждений, что актуально на бездорожье. Но и дополнительная помеха охлаждению: в процессе работы амортизатор нагревается, что ускоряет вспенивание масла (которое и так возникает при перетекании между колбами). Двухтрубный амортизатор можно сделать весьма компактным, и при плотной компоновке подвески это аргумент для инженеров. Но устанавливать его можно только штоком вверх — конструктивная особенность.

Однотрубный амортизатор — это единственная колба, которая является и корпусом, и рабочим цилиндром. Любое внешнее повреждение приводит к выходу амортизатора из строя. Зато однотрубная конструкция отлично охлаждается и в целом работает точнее и стабильнее, обеспечивая выверенную управляемость. Такой амортизатор можно установить и штоком вниз, снизив неподрессоренные массы, чем часто пользуются в спортивных автомобилях.

Что входит в переднюю подвеску?

Передняя подвеска ВАЗ-2114 состоит их многих элементов, но многие автомобилисты сталкивались с их ремонтом по отдельности, а не как с целой системой. Передняя подвеска в сборе меняется в случае, если автомобиль попал в дорожно-транспортное происшествие, и разрушены почти все ее элементы.

Итак, стоит рассмотреть, из чего состоит передняя подвеска автомобиля, посмотреть какие элементы входят.

Устройство подвески автомобиля

Устройство и расшифровка элементов подвески ВАЗ-2114:

1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В — зона для контроля шарнира подвески.

Отдельные элементы передней подвески

Элементы передней подвески

Вид передней подвески снизу

Как видно с рисунка выше, подвеска устроена достаточно просто, но все элементы взаимосвязаны и для ремонта и замены, зачастую, требуется отсоединить другие детали. Поэтому, рассмотрим основные элементы передней подвески по отдельности, а также укажем основное назначение детали.

Передняя стойка амортизатора

Передние стойки амортизации

Передний амортизатор или амортизационная стойка передней подвески является одним из основных элементов. Эта деталь обеспечивает амортизацию и поглощение неровностей дорожного покрытия. Также, на нее ложиться все усилие, которое имеется в автомобиле, в том числе и груз.

Обычно, при частой нагрузке или неправильной замене этого элемента он имеет повышенную степень износа. Поэтому, всем автомобилистам необходимо знать устройство и правила эксплуатации стойки амортизатора.

Рассмотрим, как устроена стойка амортизатора, а также все элементы конструкции:

Схема устройства стойки амортизатора

1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи; 10 – диск клапана отдачи; 11 – дроссельный диск клапана отдачи; 12 – поршень; 13 – тарелка перепускного клапана; 14 – пружина перепускного клапана; 15 – плунжер; 16 – пружина плунжера; 17 – направляющая втулка штока с фторопластовым слоем; 18 – обойма направляющей втулки; 19 – уплотнительное кольцо корпуса стойки; 20 – сальник штока; 21 – обойма сальника; 22 – прокладка защитного кольца штока; 23 – защитное кольцо штока; 24 – гайка корпуса стойки; 25 – опора буфера сжатия; 26 – шток; 27 – чашка пружины; 28 – поворотный рычаг; 29 – ограничительная втулка штока; 30 – корпус стойки; 31 – цилиндр; 32 – сливная трубка.

Замена задней стойки ВАЗ 2114

Задняя стойка — это сборный узел задней подвески автомобиля, обеспечивающий устойчивость и возможность противостоять внешним нагрузкам, особенно при резком повороте. С физической точки зрения, устройство стойки предназначено, чтобы работать на сжатие и разжатие, гася колебания нагрузки кузова автомобиля на подвеску автомобиля.

Данный фотоотчет показывает как происходит замена задней стойки амортизатора ВАЗ 2114, владельцам других переднеприводных авто семейства Самара и Самара 2, она также будет полезной.

Возможные неисправности задней стойки и их причины

Шум и стук в подвеске автомобиля. Одним из возможных вариантов поломки, о которой свидетельствует шум в подвеске, может быть:

  • износ резиновых втулок задних стоек (резинок);
  • поломка или осадка пружины стойки;
  • ослабление или износ втулки проушин амортизаторов.

Автомобиль начинает водить по сторонам на дороге — на скорости авто отклоняется от «курса», как следствие, водителю необходимо постоянно направлять автомобиль, держа руль на изготовке.

Возможные причины такого явления:

  • «пробой» подвески, вследствие разрушения буфера хода сжатия;
  • перегрузка задней подвески;
  • осадка или поломка одной из пружины подвески;
  • смещение задней оси, из-за износа втулок рычагов подвески или деформация самих рычагов.

Частые «пробои» задней подвески. Причинами возникновения являются:

  • выход из строя амортизаторов;
  • осадка или поломка пружины.

В системе амортизации подвески авто пружина выполняет возвратную функцию и ей приходится выдерживать разные нагрузки и компенсировать давление кузова на колеса, вследствие чего, нередки случаи её повреждения и деформации.

Советы по замене задней стойки ВАЗ 2114

Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упор под передние колёса. Приподняв заднюю часть, установите надёжные опоры рядом с домкратом. Под балку задней подвески устанавливать опоры нельзя, так как подвеска должна быть разгружена.

Моменты затяжки нижнего крепления амортизатора к балке 68-84 Н·м (6,8-8,4 кгс·м), гайки верхнего крепления амортизатора – 51-63 Н·м (5,1-6,3 кгс·м). После пробега 100 км рекомендуется ещё раз затянуть эти резьбовые соединения.

Чтобы произвести ремонт своими руками необходимого наличии инструмента:

  • накидные ключи размером «на 17»,«на 19»,«на 22»;
  • торцевая головка размером «на 17»,«на 19»;
  • смазка WD 40;
  • отвёртка;
  • молоток;
  • плоскогубцы;
  • монтировка;
  • домкрат;
  • трещотки и воротки;
  • новый масляный амортизатор ВАЗ 21082905004 или его аналоги 3.9 KYB 341824, 3.9 SACHS 112295 или 170608.

Цена амортизатора ВАЗ 21082905004 составляет 1700 р. Цена задней стойки Каяба 341824 — 1600 р., задней стойки Сакс — 1750 р. и газового амортизатора Сакс 112295 — 2600 р.

Стоимость актуальна для Москвы и области на весну 2017.

1. Инструмент, который понадобится для работы.

2. Откидываем заднюю сидушку, убираем заднюю полку. Для этого отсоединяем четыре пистона крепления задней полки.

3. С помощью канцелярского ножа аккуратно надрезаем оббивку салона. Отвёрткой подковыриваем и снимаем защитный колпачок верхнего крепления стойки багажника.

5. Берём съёмник для задней стойки. В случае его отсутствия, можно воспользоваться обычными ключами, при условии, что вы зафиксируете шток амортизатора от проворачивания.

6. Устанавливаем съёмник.

7. С помощью ключей «на 17» и «на 22» откручиваем гайку штока.

8. Поддомкрачиваем автомобиль.

9. Баллонным ключом «на 17» срываем четыре болта переднего колеса.Снимаем колесо.

10. Ключом «на 19» отворачиваем гайку нижнего крепления амортизатора…

11… и вынимаем болт.

12. Утопив вниз шток амортизатора, вынимаем его из ниши заднего колеса.

13. Вынимаем пружину с защитным чехлом, крышкой и буфером сжатия.

14. При установке крышки на кожух, заправляем его на фланец крышки.

15. Вставляем новую крышку амортизатора в новый чехол.

17. Собираем стойку в порядке, обратном разборке. Устанавливаем буфер хода сжатия на шток амортизатора.

18. Меняем порванную или потерявшую упругость подушку на новую, устанавливаем её на шток амортизатора.

19. Вставляем амортизатор в нишу. Предварительно наживляем на шток гайку.

20. Оттянув вниз крепление кронштейна рычага подвески, с помощью монтировки устанавливаем амортизатор.

21. Вставляем болт крепления амортизатора.

23. Откручиваем гайку со штока амортизатора, устанавливаем опорную шайбу вместе новой подушку крепления штока амортизатора.

24. Опускаем автомобиль на землю, несколько раз качнув его, затягиваем соответствующим моментом гайку верхнего крепления амортизатора к балке.

Процесс замены амортизаторов ВАЗ 2113, 2114, 2115 своими руками

Запаситесь смазкой для очистки деталей

Как заменить передние (с видео)

Для начала рассмотрим пошаговую инструкцию замены передних стоек на ВАЗ 2114 и 2115.

  1. Открыв капот, выньте защитный колпак, расположенный вверху стойки.
  2. Уменьшите натяжение гайки фиксации штока. Для этого возьмите два ключа, одним из которых предотвращайте прокручивание детали, а другим откручивайте гайку штока.
  3. Снимите колесо со стороны, нуждающейся в замене амортизационной стойки.
  4. Снимите шплинт с гайки телескопической стойки.
  5. Снимите наконечник рулевой тяги.
  6. Снимите палец.
  7. Открутите два болта, фиксирующие поворотный кулак к стойке.
  8. Открутите три гайки, прикрепляющие стойку к стакану.
  9. После выполнения последнего пункта можно полностью снять переднюю стойку. Сборка осуществляется в обратном демонтажу порядке.

Как снять и поменять задние + видео

1 — резинометаллический шарнир, 2 — кронштейн крепления рычага задней подвески к кузову, 3 — кожух амортизатора, 4 — буфер, принимающий на себя нагрузку от хода сжатия, 5 — крышка кожуха, 6 — основная шайба опоры, 7 — амортизационная подушка, 8 — распорная втулка, 9 — чтойка (амортизатор), 10 — прокладка изоляции, 11 — цельная пружина, 12 –соединительный элемент для рычагов, 13 — балочный рычаг, 14 — кронштейн для крепления конструкции стойки, 15 — фланец, 16 — рычажная втулка

Теперь перейдём к замене заднего амортизатора.

  1. Перед тем как начать проведение работ, когда автомобиль всё ещё не поддомкратили, надо найти в верхней части стакана стойки специальную заглушку из пластика и снять её. Под ней находится гайка, фиксирующая шток. Для выполнения работы требуется специализированный ключ, способный зафиксировать шток в одинаковом положении, но при этом раскручивающий гайку.
  2. Поддомкратьте транспортное средство и снимите колесо. Это требуется для того, чтобы получить свободный доступ к нижнему фиксатору стойки. Процесс выполняется на всех рассматриваемых авто — ВАЗ 2113, 2114 и 2115.
  3. Смажьте болт снизу, фиксирующий заднюю стойку, специальной смазкой. Для этого можно воспользоваться спреем WD-40. Рожковым ключом надо фиксировать гайку, а другим ключом аналогичного размера необходимо раскручивать болт.
  4. Сняв болт из проушины, можно медленно демонтировать задний амортизатор со своего установочного места. Выполняя эту задачу, надо поддеть низ амортизатора. Для этого используется обычная отвёртка.
  5. Отведите корпус стойки, после чего снимите амортизатор, придерживая его.
  6. Со старого амортизатора демонтируйте следующие детали: прорезиненная втулка, чашка, отбойник, кожух, стойка. Эти детали надо будет потом поставить снова, но в обратной последовательности. Иногда умельцы заменяют и патроны амортизатора.

Передняя подвеска

На самом деле схема передней подвески ВАЗ 2114 намного сложнее задней. Сами судите, ведь ее конструкция включает в себя в общей сложности 41 элемент. Основной из них — это амортизаторная стойка. Она монтируется на поворотный кулак с помощью двух болтов. Болт, проходящий через отверстия стоечного кронштейна, оснащается эксцентриковой шайбой и аналогичным пояском. При повороте рулевого механизма, поворачивается и верхний болт. Это приводит к повороту всего автомобиля.

Конструкция передней части

Наиболее слабое место передней подвески — это стойки амортизаторов. На них ложится основная задача, потому и нагрузка соответствующая.

Разборка и замена

Многие владельцы ВАЗ 2114 мечтают об установке пневмоподвески. Это вполне осуществимые фантазии, которые, тем не менее, потребуют от вас серьезных финансовых вложений.

Зажим

Потому если пока на пневматику вы не накопили достаточно денег, а стук в передней подвеске ВАЗ 2114 не дает вам покоя, ее придется разобрать, определить причины неисправностей и собрать всю конструкции обратно. Как это делать? Сейчас расскажем.

  1. Автомобиль можно поднять с помощью подъемника, либо просто поставить на смотровую яму. Все зависит от того, какими ресурсами вы располагаете. Обязательно включите ручной тормоз, снимите с колес колпаки, ослабьте крепление болтов и демонтируйте гайки ступицы. Передняя часть должна быть эффективно зафиксирована, чтобы снять колеса.
  2. Теперь демонтируйте палец шарового шарнира. Он располагается в поворотном рычаге на передней стойке. После этого снимается передняя стойка стабилизатора. Ее придется отсоединить от рычага передней подвески. Только теперь вы сможете снять растяжки с кузова. Следующий шаг будет заключаться в демонтаже шарового шарнира. Если вы забыли, он расположен и крепится к поворотному кулаку.
  3. Теперь мы приступаем к снятию рычага передней подвески. Чтобы сделать работу максимально грамотно, открутите кронштейн, крепящийся к кузову. Теперь демонтируйте рычаг вместе с растяжкой и кронштейном. Не забудьте снять болты крепления колодок к поворотному кулаку.
  4. Что ж, теперь перед вами суппорт, находящийся полностью в сборном состоянии. Снимать его полностью не рекомендуется, поскольку обратная сборка может привести к неприятным последствиям и лишним финансовым затратам. Лучше возьмите крюк и подвесьте его так, чтобы на основной шланг не действовала нагрузка. Далее можно будет выпрессовать шлицевой хвостовик из ступицы.
  5. Подойдите к моторному отсеку и оттуда выполните демонтаж защитного кулака. Для подобной операции потребуется открутить гайки на телескопической стойке, после чего снять стойку с подвески передней части автомобиля. Она идет сразу вместе со ступицей и поворотным кулакам. Точно так же демонтируется вторая стойка передней подвески, а потом стойки снимаются со штанги.
  6. Удаляя болты крепления шарового шарнира и поворотного кулака, обязательно используйте только торцевые ключи. Если пренебречь данным правилом, вы рискуете сильно навредить защитному чехлу шарнира. Сделав это, вы сами на себя навлечете лишние финансовые расходы.
  7. По мере демонтажа инспектируйте состояние тех или иных элементов подвески, при необходимости выполняйте их замену.
  8. Процесс сборки выполняется практически полностью по аналогии с разборкой. Но есть пара нюансов. Первый — при установке кронштейна крепежа к кузову, старайтесь не повредить резьбу, потому работайте аккуратно. Вторая — при монтаже стабилизатора поперечной устойчивости старайтесь не приводить к продольному смещению подушки на штанге.

Работа с передней и задней подвеской автомобиля ВАЗ 2114 требует от вас повышенной концентрации и знаний устройства данного узла. Потому перед началом ремонта обязательно ознакомьтесь со схемой подвески, изучите рекомендации из руководства по эксплуатации и ремонта. Можете даже просмотреть несколько видеоуроков, где наглядно рассказывается о замене и ремонте элементов передней и задней подвески.

Если вашего собственного опыта недостаточно, пополнять его, начиная с подобных работ, не стоит. Лучше сразу обратиться к специалистам проверенной станции технического обслуживания. Это будет стоить дополнительных денег, зато результат ремонта полностью себя оправдает. Ездить на неисправном автомобиле — это точно не решение проблемы.

Как снять задние амортизаторы на ВАЗ 2114, 2115, 2109, 2108.

Начинайте демонтаж заднего амортизатора с того, что снимем пластиковые заглушки, которые находятся в багажнике.

Сняв пластик, увидим гайки, накрученные на шток амортизатора. Откручиваем их спецключём. Если его нет, то используем накидной ключ на 17 и ключ на 6 или разводной ключ.

Открутив верхнюю гайку, снимаем шайбу с подушкой, которые стояли между гайкой и кузовом.

Перед тем, как откручивать нижний болт крепления амортизатора, вывестье колесо на домкрате. Стойки снимаются очень легко, если болты, крепящие стойку к балке, откручиваются без проблем.

Что делать если болт амортизатора закис.

Снятие стоек может быть осложнено закисанием болтов с сайлентблокам. Если Вы столкнулись с такой проблемой, то без болгарки снять амортизатор не получится.

Замена передних стоек, пружин и опор на ВАЗ 2114-2115

Передние стойки на автомобилях ВАЗ 2114-2115 изнашиваются гораздо быстрее чем задние и связано это с тем, что на переднюю часть автомобиля приходится большая нагрузка, так как основные агрегаты находятся именно там. Если амортизаторы потекли, или начали сильно пробивать на ямах, то в таком случае лучше всего будет их полная замена. Многие привыкли обращаться с такими проблемами в СТО, хотя если немного постараться, то можно все это сделать своими силами. Главное, чтобы под рукой были все необходимые инструменты и приспособления. Ниже приведен подробный перечень всего:

  • стяжки пружин
  • съемник шаровых опор или рулевых наконечников
  • плоскогубцы
  • молоток
  • ключи на 13 и 19 а также аналогичные головки
  • вороток и трещоточная рукоятка
  • пробой

Рекомендую сначала ознакомиться с роликом, который будет представлен ниже, а затем почитать и мой фото отчет о проделанной работе.

Видео по замене передних стоек на автомобилях Лада Самара — ВАЗ 2114, 2113 и 2115

Если видео по какой-либо причине посмотреть не удалось, то можно ознакомиться с пошаговой инструкцией с фото материалами. Там тоже все наглядно описано и понятно, так, что разобраться можно даже новичку.

Руководство по самостоятельной замене стоек передней подвески на ВАЗ 2114 — 2115

Первым делом необходимо поставить автомобиля на ручной тормоз, сорвать болты крепления переднего колеса и поднять машину домкратом. Затем окончательно снять колесо и можно приступать к выполнению этого ремонта ходовой на ВАЗ 2114-2115.

Для начала необходимо освободить стойку от крепления с рулевым наконечником. Об этом читайте более подробно в статье о Замене наконечников рулевых тяг. После того, как справились с этой задачей, откручиваем две гайки крепления стойки к рычагу снизу, как это наглядно показано на фото ниже:

И пробуем вытаскивать болты с обратной стороны руками. Если этого сделать не получается из-за приржавевших соединений, то можно воспользоваться пробоем или деревянным бруском, выбивая болты молотком:

Когда болты выскочили наружу, то стойку можно отвести в сторону, тем самым разъединив ее с рычагом:

Теперь открываем капот и отворачиваем три гайки крепления передней опоры к стакану кузова ВАЗ 2114-2115. Наглядно это представлено на приведенном снимке внизу:

Когда будете отворачивать последнюю гайку, придерживайте стойку снизу, чтобы она не упала. Затем можно без особых проблем вынимать ее:

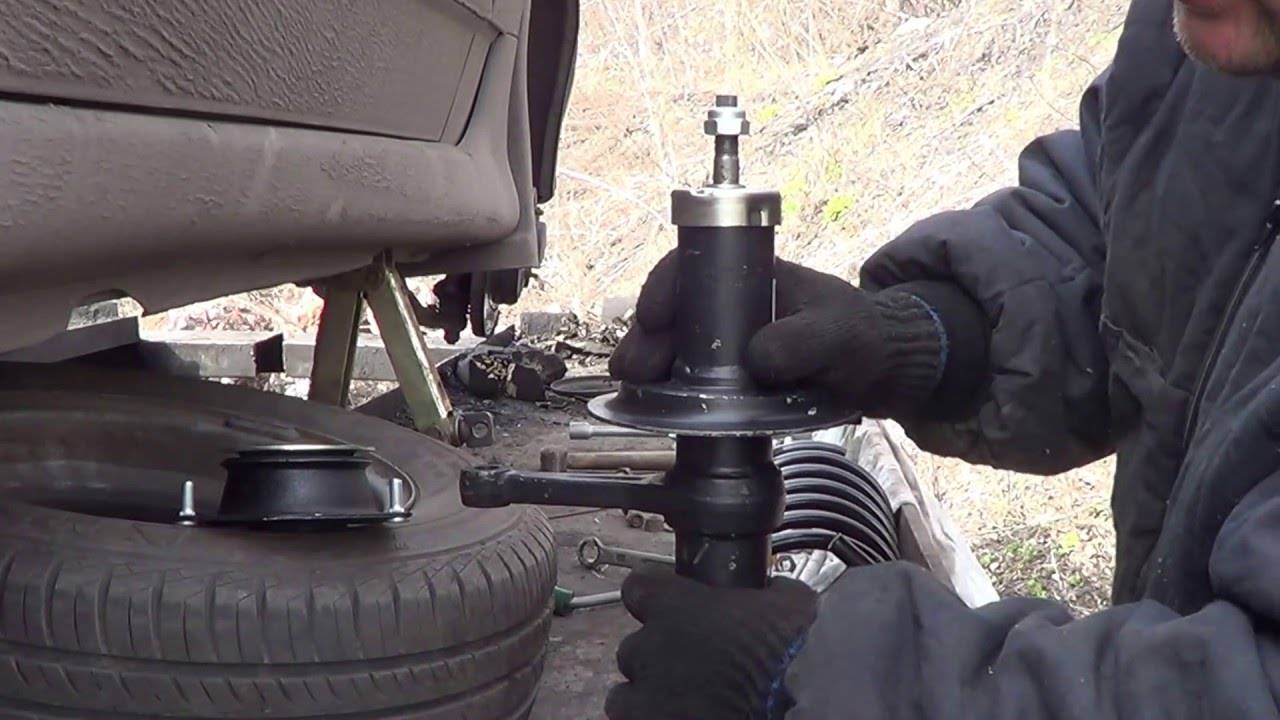

Вот и снят весь модуль передней подвески. Чтобы его разобрать, нам понадобятся стяжки пружин и специальный ключ для откручивания центральной гайки сверху опоры. Первым делом необходимо ослабить верхнюю гайку, удерживая шток от проворачивания:

До конца ни в коем случае не отпускайте, иначе можно получить пружиной по лбу, или еще по чему-нибудь. Стяните пружины при помощи специальных приспособлений

И только потом откручивайте гайку до конца, и снимайте верхнюю чашку опоры:

Затем можно приступать к снятию самой опоры:

А затем и пружины:

Теперь остается снять резиновый пыльник, буферы сжатия и можно приступать к выполнению замены всех необходимых деталей передней подвески: опорных подшипников, опор, стоек или пружин. Весь процесс сборки проход в строго обратной последовательности и не занимает много времени. При установке модуля на автомобиль не исключено, что придется немного повозиться, чтобы снизу совпали отверстия в самом корпусе стойки и рычаге. Но при наличии монтировки справиться вполне можно самостоятельно!

Цены комплектующих примерно следующие (для примера я назову от производителя SS20):

Что касается остальных деталей, таких как буферы сжатия и пыльники, то в общей сложности потратите еще около 1 тысячи рублей. Конечно, эффект после установки не заводской подвески просто радует. В общем, как-нибудь отпишусь в следующих статьях об этом.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
