Меняем передний ступичный подшипник на Форд Фьюжн своими руками

Выбор ступичного подшипника

Многие автолюбители задумывались о выборе ступичного подшипника на свой Форд Фьюжн. Наиболее интересующий вопрос — какая разница между оригиналом и аналогом? Многие автомобилисты скажут, что разница в качестве. Но, как показывает практика, большинство аналогов ничем по качеству не уступают оригиналу, а некоторые даже имеют больший ресурс использования, что оригинальные детали производства Ford. А вот на что имеет существенную разницу, так это цена. Большинство аналогов дешевле оригинала, поэтому автолюбители не хотят переплачивать и берут то, что дешевле. Но уж совсем дешёвые запасные части брать не стоит.

Оригинал и аналоги

4 154 713 — оригинальный каталожный номер подшипника ступицы для Форд Фьюжн. Средняя стоимость на территории РФ составляет 5000 рублей за штуку.

Список аналогов, которые рекомендованы к установке:

Наименование производителя	Каталожный номер	Стоимость в рублях
FAG	713 6780 30	3000
Meyle	714 113 5043/S	1500
NK	762529	1500
Optimal	302057L	3000
Ruville	5256	2500
SNR	R152.56	3000

Также, ступичный подшипник можно подобрать по техническим характеристикам. Для этого производитель выпустил техническую таблицу, где расписаны все необходимые характеристики:

Параметр	Ед. измерения	Значение по ГОСТУ
Диаметр отверстия	mm	29,00
Диаметр наружной цилиндрической поверхности	mm	53,00
Ширина	mm	37,00
Грузоподъёмность динамическая	kH	29,00
Грузоподъёмность статическая	kH	26,00
Частота вращения	об/мин	3000
Осевой зазор	mm	0,06-0,09
Маркировка стали	—	ШХ-15
Твёрдость стали	HRC	61-65
Смазка	—	Литол
Момент затяжки	H*M	235
Вес	г.	435

Советы «Бывалого» по самостоятельной замене задней ступице на Fusion

Воспользуйтесь моими советами, чтобы не набивать шишки на ровном месте:

— покупайте подшипник только в автомобильном магазине, а не с рук. При этом проверяйте соответствие номера;

— нельзя бить молотком по корпусу подшипник. Марка стали очень хрупкая и может треснуть.

— тяжело ключом «сорвать» гайку – примените обычную трубу для рычага. Вспомните Архимеда.

— не нагревайте подшипник, во избежание вытекания смазки. Лучше охладите вал;

— автомобиль не должен находиться на тормозе;

— не используйте заново старые подшипники и намагниченную крышку;

Вот вроде бы и все.

Вы готовы к самостоятельной замене подшипника.

Если же возникнут вопросы в процессе работы – пишите в комментарии, я всегда рад буду помочь практическим советом.

Замена переднего ступичного подшипника Форд Фьюжен

Открутите совсем гайку ступицы и отпустите рычаг тормоза стояночного. Используйте монтировку и отвертку, с помощью их снимите тормозной барабан.

Сейчас следует извлечь подшипник, для этого очень аккуратненько снимите намагниченное кольцо датчика Абс, отвечающего за частоту вращения колеса.

Ford fusion 1. Размещается кольцо с внутренней части тормозного барабана. Что вы хотите знать о форд фьюжн, 1

Магнитный слой кольца довольно хрупок, потому действовать нужно с наибольшей осторожностью, поддев кольцо за нижнюю юбку. Под снятым магнитным кольцом размещено стопорное кольцо

Замена заднего ступичного подшипника на ниссан примера р Замена ступичного подшипника подшипника форд фьюжн огней на ford fusion 1. Оно так же извлекается, примените для этого отвертку и плоскогубцы.

Обратите свое внимание на установку подшипника, он размещается в месте посадки строго определенный образом. Потому, перед тем как начать извлечение старенького подшипника нужно нанести метки на новый подшипник, по ту сторону, которой он будет забиваться

Итак, разглядим оба fusion ford замена подшипника ступицы раздельно друг от друга. Авто обустроено всем нужным для высококачественной fusion ford замена подшипника ступицы по хоть какой дороге, имеет огромное количество преимуществ в сопоставлении с соперниками.

Но каждый узел Бмв E60 просит высочайшего свойства Рабочий цилиндр сцепления — не все люди знают что же все-таки это такое, но всё же временами его приходиться подменять, но как его подменять если не все знают что же все-таки это такое? Как заменить внутренний фильтр на автомобили Skoda Octavia В 21 веке, на fusion ford замена подшипника ступицы взгляд, очень сложно встретить иностранный автомобиль без установленного фильтра салона.

Урок по замене ступичного подшипника Ford Fusion.

Эта деталь для комфортного пребывания в автомобиле уже давно предписана в законах многих европейских стран, в том числе и наших. Автомобили Skoda Auto не были исключением. Несколько сл Недорогая замена катализатора fusion ford замена подшипника ступицы пламегаситель Ford Focus Хотите недорого заменить катализатор на пламегаситель Форд Фокус 4, 3? В поворотный кулак ступица с подшипником запрессовывается до ограничителя.

Этот симптом сигнализирует о выходе из строя подшипника передней ступицы Ford Fusion и это сигнал, что пора поменять подшипники.

Что может случится, если вовремя не произвести смену ступичных подшипников? По истечении некоторого времени внутренние ролики превратятся в мелкие кусочки металла, а то и вовсе превратятся в порошок, внутренний ободок сломается и диск колеса вращающийся без необходимой центровки, срежет крепежные шпильки и колесо просто отвалится.

О последствии отпавшего на большой скорости колеса не стоит рассказывать. Поэтому, как только появятся первые подозрения на поломку деталей следует немедленно произвести fusion ford замена подшипника ступицы переднего и заднего ступичного подшипника. Проверить, какой элемент вращения нужно менять – передний или задний – не сложно.

Для этого нужно приподнять проверяемую сторону транспортного средства домкратом и рценить состояние подшипника следующими действиями: Если колебания совершаются легко и слышен хруст, в этом случае требуется немедленная замена подшипников ступицы колеса Ford Fusion.

Также замена требуется при возникновении таких явлений: Теперь нам необходимо снять рулевой наконечник с поворотного кулака, для этого используем специальный съёмник: Снимаем суппорт, для этого откручиваем два болта его скобы: Подвешиваем суппорт, чтобы он не висел на тормозном fusion ford замена подшипника ступицы под нагрузкой.

Меняем передний ступичный подшипник на Форд Фьюжн своими руками

Снимаем тормозной диск и убираем его в сторону, мы получили прямой доступ к датчику ABS, откручиваем его головкой или ключом на 8: Затем пассатижами аккуратно расшатываем и вытаскиваем датчик.

Затем откручиваем fusion ford замена подшипника ступицы шаровой, для этого нам понадобится бита Торкс Т Теперь нам необходимо выщелкнуть палец шаровой из поворотного кулака. Это можно сделать при помощи длинного лома, один конец которого мы упираем в кузов:

Диагностика ступичного подшипника своими силами

Пробег у машины 197 тыс. километров, подшипники стоят ещё родные и вот совсем недавно, при езде, справа стал раздаваться неприятный гул. Как можно самостоятельно провести диагностику, поняв, что дело в ступичном подшипнике. На задней оси это достаточно просто, там кроме ступичных подшипников гудеть практически нечему. Спереди с левой стороны, аналогичная картина, а вот справа ещё есть промежуточный или как его ещё называют — подвесной подшипник, который может издавать точно такой же гул.

Как можно определить, что дело в ступичном подшипнике? При езде на скорости более 70 км. в час, раздаётся вой и чем быстрее вы едите, тем он сильнее, напоминаем звук самолёта. Можно при помощи домкрата вывесить колесо и раскрутить его, снаружи вы точно сможете определить источник шума. Ещё один способ, вывешенное колесо мы берём руками сверху и снизу и пробуем его покачать, при сильном люфте в ступичном подшипнике, вы услышите характерный стук (включив видео ролик ниже, есть возможность услышать звук). Правда шуметь может ещё точно таким же образом шаровая опора, поэтому проверять лучше с помощником, который будет следить за шаровой.

Причины неисправности подшипника ступицы

Во время движения автомобиля ступичные подшипники подвергаются большим нагрузкам (большие температурные перепады, негативное влияния окружающей среды), а также различным ударам, которыми сопровождается езда по неровной дороге и выбоинам. В идеале, колесо с исправным ступичным должно вращаться без постороннего звука, люфта и с минимальным трением.

Для того, чтобы заменить ступичный подшипник, необходимо иметь:

1. Домкрат, набор ключей и головок (включая головку на “30”);
2. Динамометрический ключ, плоская монтировка, молоток, “Литол”;
3. Круглогубцы для снятия стопорной шайбы, если ее нет можно воспользоваться плоской отверткой;
4. Кусок металлической трубы (1 м не менее) для удлинения рычага торцевого ключа;
5. Деревянные бруски 20*20 (длиной по 20 см), 5 досок (толщина 2 см, ширина 10).

Особенности ремонта и подготовка к замене заднего ступичного подшипника на Ford Fusion

После проделанной диагностики, убедившись, что ступичный подшипник требует замену, подготовим авто и необходимые инструменты для замены.

Включаем у Форд Фьюжн первую передачу, ручной тормоз ставить необязательно, так как барабан не снимется с колодок. Потребуется яркое освещение и ровная поверхность, на которую поставьте ваш Ford Fusion. Обязательно воспользуйтесь упорами под передние шасси.

Подготовьте набор слесарного инструмента по списку:

• Большая отвертка и длинный торцевой ключ на 30;
• Ключи и головки с «трещёткой»;
• Молоток, зубило
• Оправку (либо большую головку) с наружным диаметром 52,5 мм;
• Круглогубцы;
• Домкрат и подпорку (или воспользуйтесь вместо подпоры снятым колесом, а сверху положите пару досок).
• Съемник (подробнее читайте ниже).
• Ключ моментный (динамометрический).

Ознакомьтесь с устройством заднего колеса и ступицы Форд Фьюжн:

Важно знать:

ОБЯЗАТЕЛЬНО для запрессовки используем только съемное приспособление или специальный пневматический пресс. Ни в коем случае не используем молоток, так как ступичный подшипник – это высокоточная деталь, изготовленная из закаленной стали, нанесением ударов вы подвергните деталь разрушению или деформации.

Собственно, замена подшипника ступицы Ford Fusion своими руками

Работа должна выполняться на ровной площадке, например, в гараже или где-то возле него.

1. Включите передачу (1-ую), затяните ручник, под передние колеса установите противооткатные клинья или что-то похожее (куски кирпича, полена и т. д.).
2. Демонтируйте декоративный колпак с колеса, на котором собираетесь заменить ступичный подшипник.

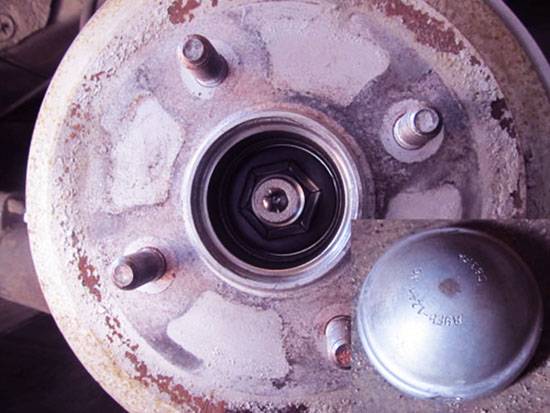

3. Используя отвертку и молоток, достаньте пылезащитный колпачок, расположенный по центру ступицы.
4. В результате у вас образуется доступ к ступичной гайке.

5. Возьмите головку на «32» и “отпустите” ступичную гайку (но не откручивайте до конца). Для усилия можно и нужно использовать металлическую трубу, подготовленную ранее. Крутить необходимо против часовой стрелки!

1. После этого можно ослабить (сорвать) колесные гайки, опять же не откручиваем до конца.
2. Домкратим машину, точнее ту сторону, с которой будет производиться замена ступичного подшипника.
3. Теперь можно полностью открутить колесные гайки и снять колесо. Само колесо положите под порог автомобиля, поверх колеса положите 4-е приготовленные доски.
4. Опустите домкрат таким образом, чтобы машина уперлась на колесо с досками. Работать на домкрате опасно, поэтому такое приспособление избавит вас от несчастного случая. Вы можете придумать что-то свое, установив под машину какие-нибудь страховочные колодки, козлы или подпорки.
5. Дальше, необходимо полностью открутить ступичную гайку, снять машину с ручника и при помощи отвертки и монтировки демонтировать барабан.
6. Следующий этап — снятие подшипника ступицы. Снимаем аккуратно магнитное кольцо датчика АВS, оно находится внутри барабана и снимать его необходимо очень аккуратно, чтобы не повредить магнитный слой. Поддевать кольцо необходимо за нижнюю юбку.

12. Под кольцом датчика АВS расположено стопорное кольцо, которое извлекается при помощи круглогубцев и плоской отвертки.

13. Новый подшипник ступицы устанавливается в посадочное также как был установлен старый, поэтому извлекая старый, запомните его расположение как можно более точно. Можно сделать соответствующие пометки, которые в процессе установки помогут вам сделать все правильно. Перед тем как выбить старый подшипник, накрутите на шпильки колесные гайки, это исключит возможность повреждения. Дальше положите барабан шпильками вверх на деревянные бруски, а в посадочное место подшипника установите головку на «32» и через монтировку бейте по подшипнику. Монтировку следует держать в перчатках, подложив еще и тряпку. В данном случае монтировка используется как инструмент, который сглаживает отскок. После нескольких ударов обязательно контролируем как подшипник выходит из посадочного гнезда.

14. После того как подшипник вышел из гнезда, протираем посадочное гнездо тряпкой, а на сам подшипник наносим тонкий слой “Литола”. Кладем барабан на деревянные бруски, чтобы не повредить шпильки, устанавливаем подшипник по нанесенным ранее меткам, кладем плоский брусок и аккуратно, не сильно бьем, тем самым запрессовывая подшипник в посадочное место. Если у вас имеется альтернативный вариант запрессовки ступичного подшипника (тиски, специальное приспособление или возможность обратиться к профи, которые выполнят работу четко и качественно), вы можете воспользоваться им. Забивая подшипник на место, следите, чтобы не было перекоса.

15. После того как подшипник ступицы будет на месте, установите стопорное кольцо, используя круглогубцы.

Дальнейшая сборка выполняется в обратном порядке, ступичная гайка затягивается с усилием 235 Нм. На этом замена подшипника ступицы заднего колеса может считаться завершенной

Спасибо за внимание и до новых встреч на Ford-Master.ru

При написании данного руководства были использованы материалы этой статьи.

Обнаружение причин и признаков неисправности подшипника на Фюжн

Я лично делаю это так, и вам советую.

1.После продолжительного движения автомобиля, приложите аккуратно ладонь к ступице. Если она горячая, то это первый признак выхода из строя подшипника.

2.Сядьте за руль авто, наберите скорость до 40 км/ч, откройте все окна и внимательно прислушайтесь. Если кроме шума колес по дороге, вы услышите скрежет, свист, вой то — это, то же указывает на проблему с деталью.

3.Набирайте большую скорость движения. Звук усиливается и периодически пропадает, а потом с новой силой появляется – указывает на проблему в ступице.

4.При движении появляется вибрация в салоне. Особенно в задней части.

На всякий случай поднимите домкратом автомобиль и вручную прокрутите колесо. Услышите характерный треск.

Значит, стопроцентно нужна замена детали.

Вы определились – поломка имеется, нужен ремонт.

И ремонт желаете сделать своими руками.

Для того, что это все сделать, нужно подготовиться, прежде чем начать ремонт.

Процесс замены: практика

Теперь, когда у автолюбителя есть все необходимое, можно приступать непосредственно к проведению процесса замены. Итак, рассмотрим, последовательность действий направленных на замену ступичного подшипника:

1. Устанавливаем транспортное средство на ровную поверхность. Лучше всего, когда имеется яма или в идеале – подъёмник.
2. Снимаем колесо.

3. С помощью лома и молотка снимаем пылезащитник гайки ступичного подшипника.

4. Теперь необходимо демонтировать тормозные колодки и суппорт.

5. Чтобы освободить ступицу, демонтируем наконечник. Это можно сделать при помощи специального съёмника, если он имеется в наличие, или молотка с ломиком.

6. Откручиваем болты крепления шаровой опоры и поворотного кулака.

7. Демонтируем датчик АБС.

8. Выпрессуем шаровую опору.

9. Вынимаем шрус с колеса.

10. Выкручиваем крепёжные болты стойки амортизаторы, чтобы она отсоединилась от кулака.

11. Демонтируем поворотный кулак.

12. Снимаем ступицу с кулака.

13. Выпрессуем старый подшипник и запрессуем новый. Стоит помнить, что ступичный подшипник имеет стопорное кольцо, которое перед выпрессовкой необходимо демонтировать.

Стоит отдельно отметить, что не всегда, получается, провести выпрессовку подшипника и можно повредить ступицу, поэтому завод изготовитель рекомендует менять детали в сборе.

Какие причины поломки подшипника на Ford Fusion?

Причин много:

— естественно плохое качество дорожного покрытия;

— не правильная эксплуатация автомобиля. «Агрессивная» езда. Быстрый разгон и моментальное торможение. Особенно это не приемлемо на поворотах;

— воздействие окружающей среды. Снег, дождь, грязь, песок. Посыпка дороги зимой солью негативно влияет на все детали автомашины.

— если вы поставили раннее бракованное изделие.

Совокупность этих факторов приводит к тому, что подшипник изнашивается и его нужно заменить.

Хотя по всем критериям эксплуатации ступицы на Фьюжн, производитель гарантирует пробег без замены подшипника до – 90000 км.

Для того, чтобы принять решение о замене детали необходимо произвести анализ о ее поломке

Для диагностики используется довольно простые методы. Вы сами сможете, определить вышел из строя подшипник и нужна ли его замена.

Это совсем не трудно, даже если вы новичок в вождении.

Замена переднего ступичного подшипника Форд Фьюжн, фото и видео инструкция

На ремонте у нас автомобиль Ford Fusion (Форд Фьюжн), 2007 года выпуска, на котором необходимо заменить передний правый ступичный подшипник. Покажем вам подробный фото и видео урок, как это сделать своими руками в гаражных условиях, правильно и быстро.

Диагностика ступичного подшипника своими силами

Как можно определить, что дело в ступичном подшипнике? При езде на скорости более 70 км. в час, раздаётся вой и чем быстрее вы едите, тем он сильнее, напоминаем звук самолёта. Можно при помощи домкрата вывесить колесо и раскрутить его, снаружи вы точно сможете определить источник шума. Ещё один способ, вывешенное колесо мы берём руками сверху и снизу и пробуем его покачать, при сильном люфте в ступичном подшипнике, вы услышите характерный стук (включив видео ролик ниже, есть возможность услышать звук). Правда шуметь может ещё точно таким же образом шаровая опора, поэтому проверять лучше с помощником, который будет следить за шаровой.

Замена ступичного подшипника своими руками

Для замены заранее был приобретён передний ступичный подшипник от компании SKF, номер для заказа VKBA3531. В комплекте с ним идёт магнитное кольцо ABS, новая ступичная гайки и стопорное кольцо. Оригинальный ступичный подшипник идёт в сборе со ступицей. Приступаем к работе, снимаем колесо. Предварительно на все резьбовые соединения мы наносим проникающую жидкость, после этого ждём минут 5.

Берём крепкую отвёртку и вставляем её в вентиляционное отверстие тормозного диска. Головкой на 32, длинным воротком с накинутой на него трубой для лучшего рычага, откручиваем ступичную гайку:

Головкой на 15 откручиваем гайку крепления рулевого наконечника. Теперь нам необходимо снять рулевой наконечник с поворотного кулака, для этого используем специальный съёмник:

Снимаем суппорт, для этого откручиваем два болта его скобы:

Подвешиваем суппорт, чтобы он не висел на тормозном шланге под нагрузкой. Снимаем тормозной диск и убираем его в сторону, мы получили прямой доступ к датчику ABS, откручиваем его головкой или ключом на 8:

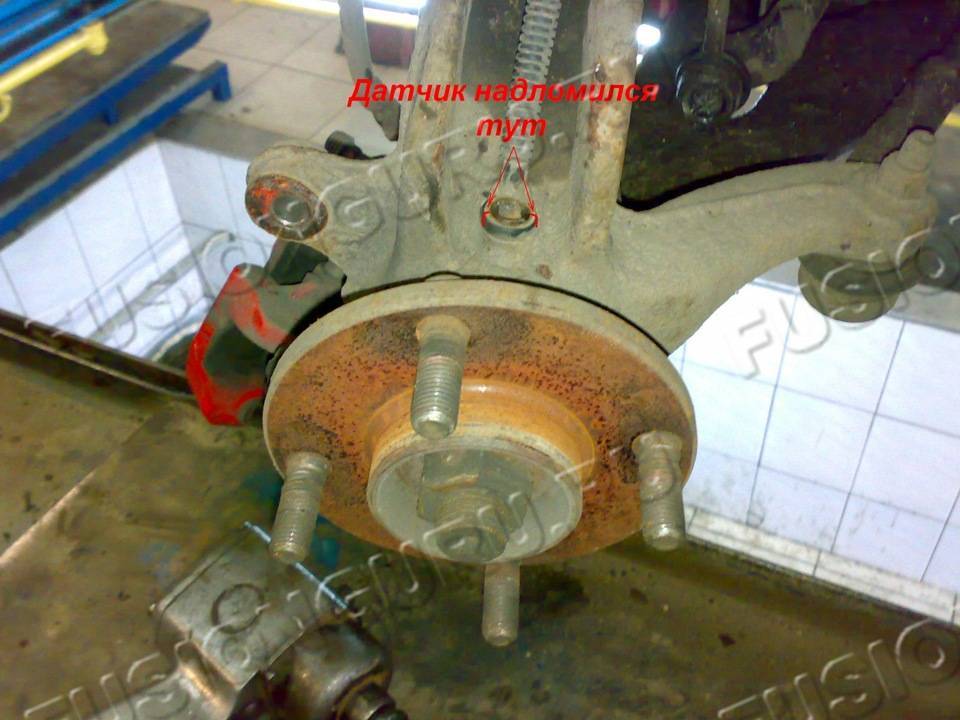

Затем пассатижами аккуратно расшатываем и вытаскиваем датчик. Затем откручиваем болт шаровой, для этого нам понадобится бита Торкс Т50:

Теперь нам необходимо выщелкнуть палец шаровой из поворотного кулака. Это можно сделать при помощи длинного лома, один конец которого мы упираем в кузов:

Отсоединяем кулак от стойки, выкрутив и затем выбив вот этот болт крепления:

После этого вытаскиваем шрус из ступицы, откручиваем верхнее крепления стойки стабилизатора. Лёгкими ударами молотка выбиваем поворотный кулак из стойки амортизатора:

Мы сняли поворотный кулак, в сборе со ступицей. Выбиваем ступицу, для этого кладём ступицу на два бруска, берём старую головку подходящего диаметра, чтобы она вставлялась во внутрь, сверху бьём кувалдой или молотком:

На ступице осталась обойма, её нам необходимо будет снять. Способов избавиться от неё много, некоторые надрезают её болгаркой, способ достаточно опасный, так как легко можно повредить при этом саму ступицу. Можно стамеской или зубилом отбить её немного, чтобы образовалась щель:

Затем её можно стянуть двухлаповым съёмником или другими подручными средствами. Поворотный кулак и ступицу тщательно вычищаем от накопившейся там грязи.

Запрессовка нового ступичного подшипника

Новый ступичный подшипник мы будем запрессовывать магнитным кольцом вовнутрь. Каждый напрессовываем ступичный подшипник по разному, кто-то запрессовываем его в поворотный кулак, а затем в ступицу. Кто-то наоборот, вначале на ступицу, затем вместе со ступицей запрессовываем в кулак.

Перед тем как запрессовывать ступичный подшипник, необходимо смазать его поверхность тонким слоем литола или машинным маслом, чтобы он лучше заходил. Для запрессовки используем ВАЗовский инструмент для ВАЗ 21099, Гранта, Приора. Вот что у нас получилось:

Использована часть съёмника ВАЗ, болт, упорная чашка с резьбой внутри и применяется также старый ступичный подшипник, чтобы у нас совпадали обоймы, было давление на наружную обойму, а не на внутреннею. Сначала подставили подшипник, затем тихонько маленьким молоточком, его подстукал, чтобы он сел на место без перекосов. Потом собрал эту конструкцию и начал давить. Запрессовываем его до упора в буртик.

Продолжаем запрессовку, теперь мы будем прессовать ступицу в подшипник, который уже в кулаке. Опять для этого собираем полезную ВАЗовскую приспособу, вот так это выглядит:

В ролике есть подробное описание процесса. Собираем всё в обратной последовательности.

Резервное видео как заменить передний ступичный подшипник в Ford Fusion:

Порядок замены подшипника задней ступицы Форд Фьюжн

Демонтаж подшипника заднего колеса на Ford Fusion

1. Перед тем как поднять автомобиль домкратом, ослабьте болты крепления колеса.
2. Так же сразу сорвите ступичную гайку (убрав защитный колпачок), используем торцевой ключ на 30 либо головку. Только после того как ослабите крепления, поднимите машину домкратом, снимите заднее колесо и открутите ступичную гайку.

Совет:

Для усиления крутящего момента воспользуйтесь трубой, чтобы удлинить ключ.

1. Следующая задача — демонтаж тормозного барабана, крепления которого расположены сзади.
2. Перед этим сначала отсоединяем датчик АБС, чтобы не повредить элемент при замене. Откручиваем болт датчика.

—

1. Аккуратно выньте пальцами датчик, беритесь ближе к основанию.
2. Теперь откручиваем четыре болта, которые держат барабан, а точнее основание ступицы.

—

1. Снимаем барабан, если сразу не получится это сделать, обстучите корпус молотком через деревянный брусок и расшатайте механизм руками, так он постепенно снимется с колодок.
2. После снятия диска, ступица либо сойдет вместе с ним, но в этом случае старый ступичный подшипник развалится, либо останется внутри него, держась на посадке.

Внимание:

Следите, чтобы в процессе замены машина не стояла на педальном и стояночном тормозе.

—

• В том случае если ступица осталась внутри вместе с задним ступичным подшипником, извлекается она просто – наносим удары молотком через деревянную проставку по торцу полуоси (где расположена резьба) – НЕ ПОВРЕДИТЕ МАГНИТНОЕ КОЛЬЦО АБС.
• На ступице останется старая обойма, снимается она несколькими способами: – острым зубилом и молотком, аккуратно не повредив полуось; – съемником с лапками; – надпил обоймы болгаркой с маленьким диском, и раскалывание её зубилом.

1. Полуось очищаем от грязи и коррозия, смазываем литолом. Делаем так же и с посадочной поверхностью у тормозной чашки.
2. Далее предстоит удалить наружною часть старой запчасти из отверстия заднего барабана. Для этого сначала аккуратно убираем магнитную крышку датчика АБС, фото которой показано.

—

Рекомендация:

При замене не обязательно сохранять старую магнитную крышку, если она предусмотрена в комплекте с новой запчастью.

1. Далее щипцами извлекаем стопорное кольцо, они имеется и с другой стороны.
2. Теперь демонтируем наружную обойму — как правило применяют зубило, либо выдавливают съемником (описание в конце статьи). Другие способы: пресс, выколачивание при помощи отправки диаметром 52,5 мм.

—

Важно знать:

Вам не потребуется старые стопорные кольца, если они присутствуют в комплекте с новым задним ступичным подшипником.

1. Демонтаж завершен. Перед заменой подготовьте посадочные поверхности, почистите и смажьте смазкой. Для упрощения процесса замены и запрессовки охладите задний ступичный подшипник в холодильнике, барабан же нагревают, например горелкой.

Установка нового подшипника в ступицу Форд Фьюжн

Главной особенностью замены ступичного подшипника на Форд Фьюжн -вам потребуется качественно выполнить выпрессовку и запрессовку в заднюю ступицу колеса и барабан.Для установки новой детали (так же и для демонтажа) рекомендуется использовать чашечный съемник. Конструкция и чертеж съемника, а так же схема работы представлена на фото ниже.

—

Важно знать:

Изготовить съемное устройство не сложно своими руками по чертежу, или приобретите специальный съемник с набором шайб под различные диаметры.

–

Последовательность действий по установке

1. Следуя схеме запрессовки, насадите деталь в отверстие.
2. Со стороны опоры не забудьте вставить стопорное кольцо.
3. Затягивайте съемное приспособление, пока деталь не упрется торцом в стопорящий элемент. Следите, чтобы не было перекосов.
4. Далее вставляем второй стопорящий элемент.
5. Сверху надеваем крышку с магнитным кожухом датчика АБС. Собранная конструкция показана ниже.

–

1. Теперь напрессовываем полуось (ступицу) в отверстие установленного заднего ступичного подшипника. Усилия прикладываются только на внутреннюю обойму новой детали, чтобы не повредить её.
2. Способ запрессовки: – делаем опору подшипнику (смотри схему выше) с лицевой части барабана; – наставляем полуось сверху, ровно и без перекосов (полуось желательно заранее охладить); – убедившись, что ступица поставлена равно, слегка наносим удары по центру молотком; – после первоначального захода (1 см), воспользуйтесь прессом (желательно); – ели пресса нет, продолжаем не сильные удары, до того момента пока не достигните буртика. – ступица заходит легче, чем подшипник в тормозной диск.

–

1. После выполнения запрессовок и замены, собираем узел по обратной технологии, начинаем с прикручивания четырех болтов крепления ступицы (смотри п.7 – п.1).

Замена ступичного подшипника Ford Fusion

Замену подшипников ступичных передних рекомендуется производить сразу на обоих колесах оси. Для демонтажа и сборки поворотного кулака на автомобиле Ford Fusion вам потребуются: отвертка, съемник для подшипников, головки торцевые на 10 и на 27.

1. Снимите колесный декоративный колпак, подцепив его отверткой, и ослабьте зажим ступичной гайки.
2. Поставьте автомобиль на ручник и положите упоры против его отката под задние колеса. Поднимите переднюю часть машины при помощи домкрата и установите ее на прочные опоры. Снимите слева колесо переднее.
3. Теперь можете окончательно открутить ступичную гайку.
4. Отвинтите болт и вытащите датчик ABS, отвечающий за частоту вращения колеса.
5. Скрутите гайку, вытащите болт стяжной, которым скреплен кулак поворотный, а затем следует выпрессовать палец опоры шаровой.
6. Снимите суппорт переднего тормоза, трубопровод отсоединять от него не обязательно. Суппорт следует зафиксировать, привяжите его проволокой, не натягивая и не перегибая трубопровод.
7. Стойку амортизатора извлеките из крепления в поворотном кулаке.
8. Вытащите из поворотного кулака рулевой наконечник.
9. Снимите в сборе узел поворотного кулака и ступицу переднего колеса. Из ступицы вытащите хвостовик ШРУСа наружного привода для переднего колеса.
10. После снятия ступицы, подшипник, расположенный внутри уже не пригоден для дальнейшего использования, его обязательно нужно заменить. В заводской комплектации автомобиля Ford Fusion подшипник подлежит замене вместе со ступицей в сборе, поэтому нет смысла в дальнейшей разборке ступицы и выпрессовке подшипника.
11. Ступица вместе с подшипником запрессовывается внутрь поворотного кулака до ограничения.
12. Все снятые ранее части установите на автомобиль в порядке обратном тому, что снимали.
13. Осмотрите и проверьте все, произведите корректировку угла установки колеса. Если нет возможности проделать данную процедуру самостоятельно, воспользуйтесь услугой специализированного сервисного центра.

Fusion GURU – Тюнинг, ремонт, обслуживание Ford Fusion

Небольшую краткую инструкцию писал о снятии коробки Там есть момент про обкаточное масло, эта инструкция писалась под установку блокировки дифференциала в коробку, для ее обкатки нужно масло.

Я так и не смог снять пятую, съемник вот это мощный трещал, а сама шестерня не двигалась, кароче я побоялся дальше крутить:

В итоге шестерню оставил на месте и располовинил коробку, можно не снимать шестеренку пятой и располовинить коробку, но тогда: 1. Более гемморно собирать обратно механизм переключения передач 2. Не получится поменять подшипники приводных валов

p.s. Вообще есть некая обида, что форд кладет в комплект с машиной книжку простейшую для детского сада, так называемое руководство пользователя, чего где какие кнопки и как пользоваться машиной. А нормальное руководство по ремонту, видите ли только для СТО они выдают

Практически грамотная разборка нашей коробки

Есть недочеты: 1. Не надо так металлическими монтажками о отвертками половинить коробку и снимать крышки (забивая их между плоскостями), вы повредите поверхности мягкого металла из которого сделана коробка (повредите привалочные плоскости). Мастеру на видео пофигу, коробка не его, она клиента, так что можно хреначить, клиент не видит этого варварства (типичное отношение на СТО к имуществу клиента). Если у вас нету пластиковых монтажек, обматайте металлические хотя бы скотчем.

2. Озвучено 2 проблемы: слабый подшипник первичного вала и слабые подшипники дифференциала (из-за чего со временем диф начинает люфтить). У самого были на пробеге 70тыс. км. обе проблемы и я не обращал на них никакого внимания, многие их даже не замечают.

Не критично, что на холостых немного шумит подшипник первичного вала, многие не замечают, только когда выжмут сцепление обращают внимание, что с выжатым в пол сцеплением на холостых становится чуть тише. Тоже самое с дифференциалом, у меня люфтил маленько, из-за это потел левый сальник привода, ездил 4 года и бед не знал

Это когда залез в коробку и поставил блокировку понял, что оказывается люфтящий дифференциал это какая-то проблема, а я думал это фишка (или косяк) форда

Тоже самое с дифференциалом, у меня люфтил маленько, из-за это потел левый сальник привода, ездил 4 года и бед не знал. Это когда залез в коробку и поставил блокировку понял, что оказывается люфтящий дифференциал это какая-то проблема, а я думал это фишка (или косяк) форда.

Есть еще две проблемы, не озвученные: 1) при мощности более 120л.с. у этой коробки не выдерживает палец сателитов, лопается вылетает и все внутренности коробки перемалывает. Проблема автомобилей фокус с двигателем 1,8литра. 2) прямозубая задняя передача, ну блин чтобы включить заднюю надо остановиться и еще она может не так легко включаться сразу. Кароче задняя хреновая, хреново включается естетсвенно, да еще и прямозубые шестерни шумные, когда назад едите шум от коробки слышен специфический.

Мне обидно за владельцев фокус 3 , вроде покупали не так давно машину недешево новую. А получали эту хрень родом из конца 80-ых в качестве коробки. Меня бы бомбило от такой коробки на современной новой машине. Ладно я брал форд фьюжен БУ по низу рынка за копейки, и знал что машина дешевая и агрегаты максимально удешевлены. Как бы готов простить такую коробку.

p.s За бесшлицевую посадку шестерни пятой передачи на горячую просто бы прибил того инженера, кто это придумал

Как выбрать новый подшипник для задней ступицы Форд Фьюжен

Выбираем подшипник.

Вам необходимо знать:

— маркировку детали;

— приемлемого по качеству производителя;

— есть ли наличие ABS.

Номер подшипника необходимый для Форд Фьюжн следующий – 5401762529/1/0.

Есть несколько производителей с отличным качеством изделия, которых я бы вам порекомендовал:

— FAG № 713678030– производитель Германия. Имеется крышка ABS.

— NTN-SNR №R152.55 – изготовитель Франция. Отсутствует крышка ABS.

— SKF-VKBA6515 – производство Швеция. Без крышки ABS.

— SKF-VKBA3532 – также производитель Швеция. С крышкой ABS.

Желательно других производителей не применять, так как имеется большая вероятность приобрести не качественное изделие или подделку.

Обойдется дешевле, чем оригинальная деталь, но и служить будет не долго.

И так подшипник приобретен.

Приступаем к замене.
