Меняем пальцы задней балки на Пежо 206 своими руками

Опасность неисправной задней балки

Из-за их формы на авто создастся эффект, который называют «домик». В противном случае начнутся неконтролируемые процессы разрушения даже основных элементов заднего моста.

Придётся уже заниматься не ремонтом, а полной заменой одного либо сразу нескольких узлов. Сделать это своими руками вполне возможно, об этом и поговорим!

Причины неисправности задней балки на Пежо 206

Их может быть сразу несколько. Причём получается, что одна проблема подтягивает под себя другую. Каковы же основные причины?

Вот только некоторые, которые имеют решающее значение при износе:

  • Физически износились пальцы, известные как оси балки, подшипники или другие запчасти;

    Физический износ пальцев.

  • Из-за попадания влаги началась коррозия уплотнителей, сальников, подшипников, пальцев. Коррозия подшипников. Коррозия сальников.

Как видно, существует две серьёзных причины. Чаще всего, они идут рука об руку, дополняя друг друга. Основной элемент, на который делается упор – пальцы и подшипники, установленные на них. Время и вода – два злейших врага, которые не щадят металл.

33 thoughts on “ Ремонт задней балки пежо 206 ”

Доброго времени суток. Если ещё возможно пришлите пожалуйста чертежи пальцев и втулок (amoninfo@mail.ru).Заранее благодарю.

Пришлите пожалуйста чертежи втулок и пальцев balysevm@gmail.com

Доброго времени суток. Будьте добры вышлите чертежи, пальцев втулок. И какие сальники и Резинки использовали. Ken.mail@list.ru

Привет будь добр вышли размер бронзавай втулки скиньте на мою почту mangol-80@mail.ru заранее благодарю

Добрый день! Очень интересное пособие для ремонта! Можно прислать чертежи втулок,пальцев, сальников! Спасибо! artur-karsyuk@mail.ru

Здравствуйте можете прислать чертежи пальцев втулок, размер сальника с колечком evru1991@gmail.com

Здравствуйте. Можно и мне чертежи втулок и пальцев, пожалуйста. И размеры сальника и резинового колечка. Почта rkecza@gmail.com

Здравствуйте, как думаете на долго втулок хватит? можно чертежи medmelikdoc@mail.ru Заранее спасибо.

Седня тоже перебрал балку на пыже пробег 115 тысяч пальцы как новые , люфтоф нет подшипники в отличном состоянии, сделал тавотницы, в маятниках заглушки поставил чтоб саледол не ущёл и на один зуб торсионы сместил

Добрый день. Очень классно видео. Можно чертеж. mariolis@mail.ru

Добрый день скиньте пожалуйста на мыло чертёж втулок mironets_1983@mail.ru

Здравствуйте! Скиньте чертежи втулок и пальцев, спасибо! dimas.bereza@mail.ru

Мне тоже пожалуйста чертежи скинь. region59-87 mail.ru

Добрый день или вечер, не могли бы вы и мне скинуть черчежи втулок и артикул кольца, на urmail89@gmail.com заранее спасибо

Теперь прослужит долго.Отличная работа . А вообще подвеска простая как велосипед.

видео так себе…. сути нет.. где самое главное. как извлекались пальцы?? где это. часто встречаю такой-«никакой» контент, зачем снимать вообще работу в которой самый ответственный момент скрыт??

За видео огромное спасибо!Можно чертежи и из какого материалы сделаны пальца nikolmaks@icloud.comЗаранее спасибо

Максим Здравствуйте. Скиньте пожалуйста чертежи фтулок и пальцев, на g.senatorov@gmail.com. А то нуждаюсь в ремонте балки. Очень нужно, заранее вам спасибо

А можно размеры

Доброго времени,киньте и мне,пожалуйста,чертежи almytcka@gmail.com

Добрый день! Пришлите пожалуйста чертежи втулок и номер пальцев на melvadik@gmai.com

Здравствуйте, пришлите пожалуйста чертежи на baikal.slava@yandex.ru

скиньте пожалуйста чертёж на пальцы и втулки , wot4ever@bk.ru

вопроси куча, як провірити задню ходову на ямах слишни сільниє удари що потрібно поміняти ато я вощеред невпісуюся до майстра, одно знаю мартизатори іще щось.І як ще все замінити, жду відповіді.

Максим вечер добрый,пришлите пожалуйсто чертежи фтулок и пальцев,еще интересно что за иезиночка стоит в фтулке,может есть артикул? В ообщем хочу сделатт ровно так же только плюсом сделать масленки чтоб шпринцевать всё это дело было можно. За ранее спасибо!Dizel130584@yandex.ru

Красавчик все грамотно сделал

А наши сервисмены ищут лёгких путей чтобы машины ремонтировать и лёгких денег срубить ,такие машины им боком и лесом

Короче тут втулки надо ставить на производственный поток ,кто этим займётся ?

Доверьте ремонт задней балки Peugeot специалистам

Чтобы отремонтировать заднюю подвеску Peugeot нужен полный демонтаж торсионов. Для этого необходимы специализированное оборудование. Например, метчик и инерционный съемник. Если торсионы прикипели, то необходим как минимум молоток, а лучше кувалда. Съем задней балки возможен так же с применением специализированных инструментов. Ведь без снятия элементов нельзя выполнить работы по ремонту и смене элементов.

Конечно, специально обученные мастера сервиса имеют все необходимое. Подумайте, стоит ли рисковать, выполняя работу своими руками? Автомобильный мастер сменит необходимый элемент и сальники. Тщательно очистит все от грязи. Проведет замену смазки или добавит ее недостающую часть.

Задняя подвеска Пежо 206 хэтчбек: схема

Схема подвески Пежо 206 в кузове хэтчбек практически ничем не отличается от седана. Поэтому принципы ремонта остаются неизменными. Ее понадобится демонтировать, а, чтобы разобрать – применить специальный инструмент и оборудование. Есть риск просто повредить детали, которые пока не вышли из строя, или просто сделать безуспешную попытку. Не стоит браться за замену конструктивных элементов самостоятельно, лучше доверить работу опытным мастерам.

Автосервис «Бастион» предлагает вам свои услуги. Мы имеем огромный опыт в ремонте автомобилей Пежо, в частности, 206 модели, поэтому гарантируем оперативное предоставление качественного результата. Вам же следует знать о ремонтных работах следующее:

  • благодаря полноценной диагностике мы точно выявляем все имеющие место неисправности;
  • демонтируем подвеску очень аккуратно и эффективно, потому как используем специальный инструмент и оборудование;
  • устанавливаем оригинальные комплектующие, характеризующиеся высоким уровнем надежности;
  • справляемся с поставленными задачами очень быстро;
  • проводим после завершения ремонта повторную диагностику, чтобы убедиться в качестве результата.

Цена ремонтных работ остается в максимально доступных границах. Мы делаем все для того чтобы наши услуги были не только качественными, но и приемлемыми по стоимости. Точную цифру вы узнаете, прибыв в автосервис, после диагностики вашего авто.

Как заменить подшипник задней балки Пежо 206 седан и хэтчбэк

Перед тем как снять заднюю балку, обязательно ознакомьтесь с устройством подвески.

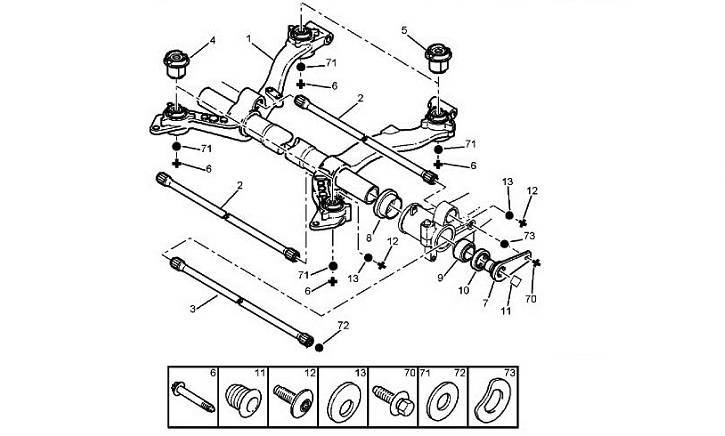

Устройство подвески:
01 – балка подвески; 02 – торсион; 03 – задний стабилизатор; 04 – гибкое соединение; 05 – гибкое соединение; 06 – болт подвески; 07 – рычаг балки; 08 – втулка нижнего рычага; 09 – втулка нижнего рычага; 10 – уплотнитель; 11 – заглушка; 12 – винт с колпаком; 13 – фиксатор; 70 – винт; 71 – шайба ступицы; 72 – плоская шайба; 73 – гибкая шайба

Основные операции по разборке и снятию торсиона производятся с элементами №: 13, 12, 73, 11, 73, 10, 9, 70, 2, 1.

Для замены потребуются следующие инструменты:

  • Ключи накидные, головки с трещоткой (21, 13, 10, 32);
  • Ключи звездочковые типа «Торкс» Т50 и Т40.
  • Отвертка, зубило;
  • Молоток;
  • Наждачная бумага с металлической щеткой или углошлифовальная машинка с насадками (по возможности);
  • Смазка: WD-40, графитовая, литол.
  • Новые задние подшипники, сальники, кожухи по 2 штуки. Какие выбрать? Читайте ниже в статье.

Снятие задней балки и демонтаж подшипников

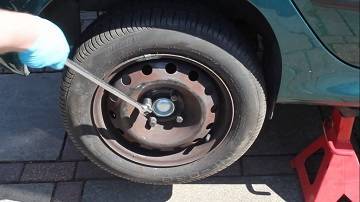

  1. Ослабляем колесные болты, затем поднимаем домкратом задние колеса и снимем их.

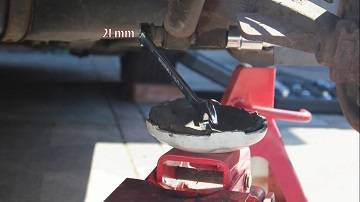

  2. Смазываем резьбовые крепления торсиона проникающей смазкой, выдерживаем 1 час.

  1. Начинаем с левой стороны, головкой на 13 скручиваем крепления «косточки».

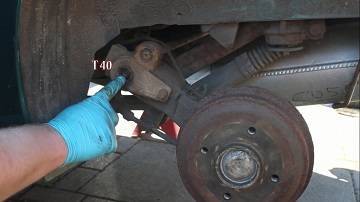

  2. Теперь ослабляем крепёж балки ключом Т40, чтобы снять пластину торсиона.

Внимание:
Чтобы демонтировать пластину, в отверстие балки закручивают болт М12 (с колёс), и затягивают до тех пора пока «косточка» не снимется.

  1. Переходим к правой стороне, где откручиваем нижний крепеж стойки амортизатора ключами на 21. Способ показан на фото.
  2. Выбиваем болт, используя молоток, отсоединяем стойку от рычага.

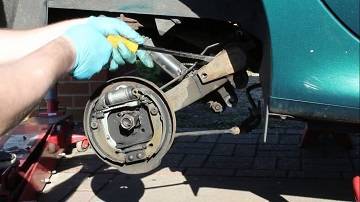

  1. Отсоединяем тормозной шланг, держатель прикручен одним болтом, откручиваем головкой на 13.
  2. Затем ключом на 10 и головкой на 13 откручиваем крепление рычага (фиксатор положения).

  1. Теперь отсоединим крепеж трубки с проводом датчика АБС.

  1. Переходим к снятию тормозного щитка и барабана с подшипником ступицы. Сначала снимаем защитный колпак гайки ступицы.
  2. Разгибаем шлиц гайки ступичного подшипника и откручиваем её воротком на 32. Чтобы процесс не затягивался, ознакомьтесь со статьей «Как быстро отвернуть ступичную гайку».

Внимание:
Перед снятием рычага, отмечаем его положение относительно кузова автомобиля, для этого делаем отметку на крыле и на рычаге. Потом замеряем точное расстояние между точками в миллиметрах, это потребуется в процессе обратной сборки.

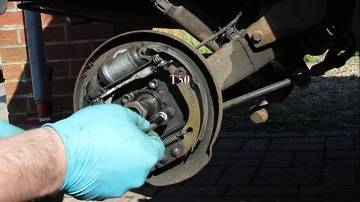

  1. Снимаем барабан, потом насадкой Т50 ослабляем 4 винта крепления тормозного щитка, сразу открепите тормозной шланг.

  1. Головкой на 13 скручиваем болт для снятия планки у балки.
  2. Планка приварена к балке, поэтому большой отверткой отодвигаем её, для извлечения вала.

Совет:
При замене важно не сорвать резьбу и шляпки винтов типа «Торкс», так как их замена обойдется в не малую сумму.

  1. Чтобы демонтировать рычаг задней подвески с подшипником внутри, ключом Т40 ослабляем винт.
  2. Аккуратно достаём рычаг, снимаем его с пальца, если не вынимается, стучим молотком через деревянный брусок. Внутри расположен роликовый подшипник, замена которого нам и требуется.

Демонтаж старого подшипника балки и замена на новый игольчатый подшипник

  1. Сначала из посадочного отверстия вынимаем старые подшипники или остатки. Убираются сальники, а так же кожух. Процесс показан на фото

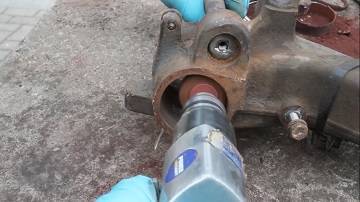

  1. После этого, поверхность подготавливается. Убираем коррозию из полости с обеих сторон, смазываем литолом.

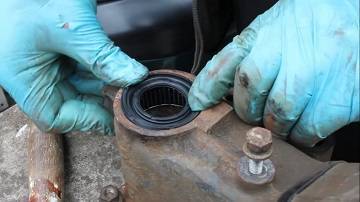

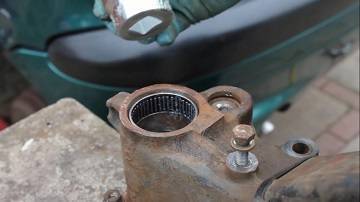

  1. Наставляем новый подшипник с внешней стороны, ровно и без перекосов. Далее молотком через деревянный брусок, а потом через головку аккуратно запрессовываем роликовый подшипник балки.

  1. Вставляем резиновый сальник, который так же плотно запрессовываем.

  1. С другой стороны ставиться подшипник вместе с металлическим кожухом, принцип установки такой же.

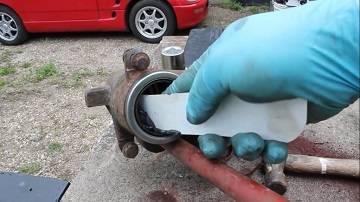

  2. Готовая конструкция показана на фото, теперь смазываем ролики подшипника.

  1. Узел готов к установке, надеваем деталь на вал (палец), вращательно-поступательными движениями.
  2. Ориентируем положение конструкции по сделанным заранее отметкам.

  1. Закручиваем фиксатор, вставляем заднюю балку на место. Рекомендуется зачистить внутреннюю поверхность планки от коррозии.

  1. Собираем узел, прикручиваем планку и тормозной щиток, ставим барабан и так далее по обратной технологии. Подробно процесс сборки представлен на видео в конце статьи.

Советы практика

Хотелось бы дать вам несколько советов, помогающие быстрее заменить деталь и исключат повторение ошибок, которые делают начинающие автолюбители.

Вот они:

— делайте метки на деталях и конструкции балки при демонтаже. Потом это вам пригодиться при правильной сборке;

— своевременно, периодически диагностируйте подшипник. Не нужно будет заменять весь блок;

— не применяйте чрезмерных усилий при откручивании болтов и гаек. Вы можете повредить резьбу и грани крепежа. Лучше побрызгать «вэдэшкой» и дать постоять некоторое время;

— аккуратно обращайтесь с обоймой подшипника, ввиду того, что она сделана из тонколистовой стали и может при ударе смяться;

— для всего крепежа при монтаже применяйте графитную смазку.

Думаю, прочитав статью, вы прекрасно справитесь с поставленной задачей по ремонту своего Пежо 206.

При необходимости – пишите в комменты, рад буду помочь советом.

Замена пальцев и подшипников задней балки на Пежо 206

Выполняется процедура только на «холодную». Понадобится специальный пресс гидравлического принципа действия. После извлечения старых запчастей надо все посадочные места очистить от ржавчины, грязи, другого мусора. Новые элементы должны входить очень плотно с применением большого усилия.

Очищаем балку и устанавливаем новые пальцы.

После окончания данной самой сложной процедуры замены пальцев задней балки, важно зачистить поверхность новых установленных осей, промазав их обильно смазкой. Надеть на пальцы игольчатые подшипники, по сравнению с предыдущими процедурами, дело нехитрое, а цена вопроса – две минуты времени

Ремонт задней балки Peugeot 206 ( замена «пальцев» и подшипников балки )

·         Причины ремонта задней балки Peugeot 206

·         Основные элементы и узлы задней балки

·         Бытующие стереотипы при ремонте задней балки Пежо 206

·         Этапы работ и стоимость.

·         Необходимые детали и стоимость.

·         Почему это сложно сделать самому и что не нужно делать ни в коем случае.

 Причины, которые приводят к необходимости ремонта задней балки, более подробно описаны в нашей статье «замена задней балки Пежо 206». В этой же статье описан сам процесс ремонта, замена «пальцев», замена подшипников задней балки Пежо 206.

  Основным элементом задней подвески Пежо 206 является торсионная балка с качающимися рычагами. Состоит задняя балка Пежо 206 из следующих узлов и элементов:

1.       Задняя балка Peugeot 206 ( с запрессованными «пальцами» ).

2.       «Пальцы» задней балки Пежо 206 ( необходимо 2 штуки ) – полые цилиндры из металла особой марки с верхним упрочненным слоем ( так называемая «цементация» ). Этот слой можно изготовить только в заводских условиях. Смысл этого в том, что цилиндр ( «палец» ) должен обладать определенной гибкостью, но при этом верхний слой должен выдерживать постоянную высокую нагрузку игольчатых подшипников.

3.       Задние ( качающиеся ) рычаги ( 2 штуки ). Одной стороной рычаг одевается на «палец» балки ( внутрь рычага запрессовываются игольчатые подшипники ). С другой стороны имеет цапфу, на которую одевается задний ступичный подшипник, как правило, впрессованный в задний тормозной барабан ).

4.       Два комплекта игольчатых подшипников ( по комплекту на каждый рычаг ).

5.       Комплект из трех торсионов. Один ( стабилизирующий ) идет сквозь тело балки и соединяет оба рычага. Два других торсиона симметричны. Крепятся через шлицевые соединения к одному из рычагов, а другим окончанием к балке. Эти два рычага заменяют пружины в подвеске Пежо 206, которых, как известно, она не имеет.

Бытующие стереотипы владельцев Пежо 206, касающиеся ремонта задней балки:

1.       Первое утверждение: «чтобы отремонтировать балку достаточно поменять подшипники задней балки Пежо 206». К сожалению, вынуждены вас разочаровать. К тому моменту, когда владелец осознает проблему, игольчатые подшипники давно и безвозвратно разрушены, рычаги со всей силы трут и разрушают верхний зеркальный слой «пальцев», которые благодаря внешней влаге и дорожной соли съедаются коррозией и приходят в полную негодность.

2.       Второе утверждение: «отремонтировать ( заменить «пальцы» и подшипники ) можно не снимая балку с автомобиля». Да, конечно, можно попытаться разобрать балку на самом автомобиле, и потом забить или выбить кувалдой «пальцы». Мы даже знаем, что некоторые этим занимаются. Но, во-первых, снять торсионы, у которых шлицы намертво закисли в рычагах, представляется весьма трудной задачей, гораздо правильней это сделать на земле, когда можно  локально прогреть место соединения и аккуратно выдавить или выбить. Во-вторых, долбить по «пальцам» при не снятой балке, это значит подвергать нагрузкам все сопряженные детали на самом автомобиле, плюс риск попасть не по «пальцу», а по другим узлам и повредить их.

Поэтому по уму задняя балка сначала снимается с автомобиля и после этого приступают к процессу ремонта / восстановления этого узла.

Фотогалерея разобранной балки, деталей и процесса ремонта.

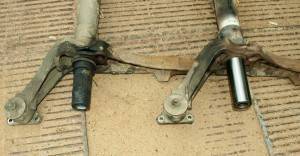

Так выглядят изношенные “пальцы” на разобранной балке

Остатки “игольчатого” подшипника

Внутренности рычага Пежо 206

Отремонтированный рычаг. Установлены новые подшипники

Схема рычага задней балки Пежо 206

Комплект подшипников на один рычаг Пежо 206

Если нет возможности восстановить старый

Новый “палец” балки Пежо 206

Установлен новый “палец”

Балка Пежо 206 после замены “пальцев”

Вид сверху. Хорошо видно, что колесо сильно завалено.

Колесо после ремонта

После ремонта. Машина “поднялась”. Колесо приняло естественный небольшой наклон.

Часть из разобранных задних балок

Пежо 206. Задняя балка и ее конструктивные особенности

В торсионной подвеске для кручения используются упругие стержни, торсионы. Они взаимодействуют с рычагом и работают на закручивание. При производстве задней подвески сложность возникает при изготовлении торсионных валов. Для обеспечения долговечности и высоких показателей по прочности и упругости задняя балка изготавливается со сложным стержнем торсиона. Его собирают из плоских пластин, соединяя в пучок многогранные или круглые стержни.

Торсионная задняя балка Пежо компактна, устойчива к нагрузкам и хорошо управляема. Проблемное место, проявляющее себя в конструкциях автомобилей с торсионной подвеской – игольчатые подшипники.

Для рычага в конструкции задней балки предусмотрено посадочное место. Он вместе с запрессованными игольчатыми подшипниками одевается на вал и балансирует, качается на подвеске. Подшипники находятся внутри рычага, визуально оценить их состояние невозможно. При эксплуатации автомобиля они подвергаются воздействию внешней среды и, выработав себя, рассыпаются. Вода и грязь, попавшие в узел подшипников, убыстряют процесс разрушения. Как следствие, быстро вырабатывается ось балки и рычаги подвески. Не обнаружив своевременно износ подшипников, вместо их профилактической замены автомобилю становится нужен дорогостоящий ремонт, возможно, даже с заменой всей задней подвески.

В непростых условиях российских дорог уже после 2 лет эксплуатации и 60000 км. автопробега подшипники торсионной подвески пежо 206 изнашиваются, и появляются проблемы с задней подвеской. Если даже задняя балка создает впечатление, что все ее детали работают исправно, а она находится в хорошем состоянии, автомобилю нужен регулярный профилактический ремонт.

Проблемы с задней балкой

Автомобили французского производства Пежо 206 устроены так, что поломки в задней ходовой части и износ отдельных деталей, таких как игольчатые подшипники, почти не имеют видимых проявлений. Даже при сильном износе задней балки автомобиль продолжает нормально ездить, не доставляя владельцу никаких проблем и неудобств.

Автомобилисты, ездящие на Пежо 206, узнают о проблемах с задней балкой только при тщательном визуальном осмотре в техническом сервисе. Также узнать о неисправности можно, взглянув на машину сзади: об износе задней подвески говорят стоящие домиком задние колеса (верхние части колес сближаются, а нижние разъезжаются в стороны.

Самостоятельно диагностировать неисправность или износ торсионной подвески для большинства владельцев Пежо 206 оказывается невозможно. При появлении проблем между трубой балки и рычагом может возникнуть маленький люфт. Зазор определяют, вывешивая колесо и шевеля рычаг в точке его крепления к балке. Определить люфт можно, правильно выбрав направление приложения усилия и силу: для этого нужен определенный опыт и навыки, а также наличие необходимых инструментов. Все это имеется в любом специализированном сервисе.

Ремонт и восстановление торсионной подвески Peugeot 206.

В мастерской автосервиса можно восстановить балку и модернизировать ее для увеличения срока службы.

О своей неисправности задняя балка говорит неуверенным движением автомобиля, изменением в расположении задних колес – они напоминают домик, настораживающими звуками в задней части авто – скрежетом, скрипами и стуками.

Причины неисправности задней балки устраняются:

  • заменой лопнувших торсионов;
  •  заменой игольчатых подшипников. Определить состояние подшипников самостоятельно сложно – они не видны, а автомобиль своим поведением до поры до времени никак не заявляет об их износе. Эксплуатируя авто с рассыпающимися подшипниками, ситуация усугубляется – разрушаются другие детали подвески, иногда при ремонте замены требует вся балка;
  •  заменой вала и пальцев. Для этих работ нужны специальные инструменты и демонтаж подвески. Пальцы, впрессованные в кронштейн балки, снимают, и на их место ставят новые, перепрессовывая их;
  • ремонтом рычагов. Балансир (рычаг) качается на игольчатых подшипниках, при их разрушении посадочное место рычага подвергается повышенной нагрузке и быстро изнашивается. Для его восстановления требуется металлорежущее оборудование, а для реставрации самого балансира – токарный станок.

Пыжеводы обращаются в мастерские и для регулировки высоты торсионной подвески — для поднятия задней части автомобиля, уменьшения ее осадки. Такие изменения придают машине более спортивный стиль, но и сказываются на нагрузке, увеличивая ее, и ресурсе.

При ремонте подвески производится демонтаж торсионов. Для этого используются специальные инструменты — инерционный съемник, метчик. А если соединения торсионов прикипело, нужна даже кувалда. Задняя балка снимается с использованием специального оборудования, оно используется и для ремонта, замены ее износившихся деталей. В сервисном центре ремонт автомобиля выполняют аккуратно и бережно. Для его проведения есть необходимые инструменты, а работы проводят специалисты.

В автомастерской ставят на узлы сальники, препятствующие попаданию воды и грязи, высохшую смазку деталей обновляют свеже

Производим сборку элементов задней подвески

Собираем все в обратном порядке. Очищаем, промазываем все соединения и резьбы. При необходимости, придётся заменить болты, шайбы, а в случае сорванной – понадобится нарезать новую резьбу. Задние рычаги ставим на место, взводим торсионы.

Промазываем все соединения и резьбы. Заменяем болты. Устанавливаем рычаги. Запрессуем втулки. Балка собрана. Прикручиваем балку к нашему авто.

В этот момент нужно проследить за регулировкой самих рычагов. Если ошибиться на один шлиц, то этого достаточно, чтобы машина понизилась на 20-30 миллиметров. Все закрепляем на тех местах, где стояло раньше. Работы по замене пальцев, а попутно и подшипников, закончены. Теперь поездка будет спокойной, более тихой и уверенной.

     На  все модификации автомобиля  “Пежо 206” устанавливается полузависимая – торсионная подвеска. При правильной эксплуатации данный  тип подвески практически “неубиваемый”! Подобная подвеска так же устанавливалась и устанавливается на автомобили французских производителей. В частности различные вариации данного типа подвески нашли применение в ряде моделей:

  • Peugeot 106; 206; 306; 309; 405.
  • Renault Clio I; 19; Megane I; Laguna .

    Но все же, и здесь как оказалось, есть слабое место –  узел в области  подшипников рычагов. Первыми в негодность  приходят игольчатые подшипники, а за ними и пальца балки. Подшипники изнашиваются из-за малого  количества  (либо отсутствия,старения)  смазки, от  попавшей в узел воды и абразива (грязь,песок,соль).    Первыми симптомами износа является: стук и грохот сзади,в крайней стадии появляется видимый наклон колес относительно вертикали ,что в последствии приведет к задеванию колес о кузов.      Можно наварить сваркой металл и обточить под диаметр подшипников, можно выточить втулки. Ну, а если у вас пальца и рычаги без задиров , то просто ставьте новый комплект подшипников . И  периодически мажьте все это как следует.

Заготовка ПОЛИАМИД6 (Капролон) графитонаполненный повышенной прочности.

     И так, для ремонта понадобятся комплект втулок (4 шт.), сальники -2 шт. ,  2  тавотницы.     А  также огромное желание, руки ( лучше две пары рук ), скромный набор инструментов и приспособлений:

  • Набор стандартных гаечных ключей ,торксов.
  • Отвертки (грязь выковыривать)
  • Молоток, кувалда ( куда же без них)
  • Бронзовая выколотка( выбивать торсионы)
  • Деревянный брусок.
  • Шпилька(болт)М8X1.25
  • шайбы (разного диаметра)
  • набор метчиков и лерок ( для восстановления резьбы)
  • WD-40
  • Замазка канцелярская ( та, которой школьники мазюкают у себя в тетрадях) для нанесения меток.
  • Железная щетка, наждачная бумага(для удаления ржавчины)
  • Немного бензина ( керосина) и ветошь .
  • Синий Шел или Манол, либо другая подобная смазка для подшипников…
  • Графитовая смазка ( для смазки болтов и шлиц).

      Ремонт можно производить по представленной ниже инструкции:

Схема подвески автомобилей Пежо 206 (не показаны дополнительные тяги для моделей с кузовом седан)
  • балка – 1.
  • торсион(красного цвета)-2.
  • стабилизатор-3.
  • сальник (2 шт) – 10.

      И так , разборку и ремонт лучше  производить по приведенной схеме: 3. Снимаем колеса. 4. Отворачиваем до конца ступичные гайки,снимаем шайбы шайбы. 6.Снимаем глушитель. 7.Откручиваем от балки регулятор давления (колдун), его пружину и подвешиваем все к кузову. 9. Убедившись, что балка свободна от всей нахлобучки, выкручиваем 4 болта крепления её к кузову(6). Можно использовать обычную головку на 13.Под балку что-нибудь подставляем, чтобы она не грохнулась. 10. Отворачиваем боты крепления(70) и пластиковую заглушку(торкс) с правой стороны( 11). Туда вкручиваем длинный болт М12×1,5 до упора пока не сойдет со шлицов стабилизатор. 12. Выкручиваем болты (12) в торсионах и вынимаем шайбы (13). Шайбы со смещенным центром, для того чтобы запирать  торсионы в рычагах. 13. Метим места посадки торсионов для того, чтобы при сборке  поставить их правильно.!!! ПУНКТ ВЫПОЛНЯТЬ ОБЯЗАТЕЛЬНО!!! 14. Выбиваем торсионы.Делаем это со стороны балки через бронзовую выколотку , кувалдой молотим по торсионам выбивая их. Может случиться так , что торсион не будет сходить с места, тогда греем только то место,  куда вставлен конец торсиона.!!!ВЫБИВАТЬ  СО  СТОРОНЫ ЗАДЕЛКИ шлиц торсиона  В  БАЛКУ!!! 15. Отделив рычаги от балки, вынимаем подшипники или то, что от них осталось и очищаем посадочные места подшипников от грязи и ржавчины.

ОСТАТКИ ПОДЩИПНИКА

Как предотвратить серьезный ремонт?

Для предотвращения дорогостоящего ремонта требуется своевременная диагностика и замена определенных деталей. Эти действия повышают уровень безопасности движения на машине и значительно продлевают срок службы

Важно сделать так, чтобы износ мелких деталей не повлиял на работу более крупных и сложных механизмов

Можете посмотреть соответствующее видео на эту тему, чтобы подробнее во всем разобраться.

  • https://carfrance.ru/zamena-palcev-zadnej-balki-peugeot-206/
  • http://tstarasov.blogspot.com/2010/03/peugeot-206.html
  • http://driving24.ru/remont-pezho-206-zadnyaya-balka/
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
