Меняем кулису КПП на ВАЗ-2110 своими руками – есть ли смысл от ремкомплекта?

Замена подушки кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112

На автомобилях Ваз-2110, Ваз-2111, Ваз-2112 при появление неприятного дребезжания, вибрации и повышенного люфта в ручке переключения передач счастливым обладателям этих транспортных средств свое внимание стоит обратить на состояние обоймы шаровой опоры кулисы переключения передач или как ее еще называют в простонародье подушка кулисы переключения передач. Есть еще вариант – бабочка кулисы

Но, мне лично, нравится второй вариант))). По вине полностью разбитой этой самой подушки (обоймы шаровой опоры) может пропасть и четкость переключения передач. Да, я знаю, что под все перечисленные симптомы так же попадает разбитый карданчик (шарнир) штока выбора передач. Что это за карданчик и как его заменить Вы можете узнать вот из этой статьи. Но, речь сейчас не о нём и условно предположим, что с ним все ок. Или же, как еще один вариант, карданчик заменили, а дребезжание и люфт кулисы не исчез. Такое тоже бывает, не все сразу обращают внимание на подушку кулисы. Но, она есть и она периодически выходит из строя (обрыв резиновых “ушей”, вылет металлических втулок, разлом пластиковой втулки или пружины). Разрушение резиновой части подушки (обоймы шаровой опоры) кулисы не сложно заменить (смотрим фото 1 и 15). И если Вы их обнаружили, то значит Вам пора готовиться к работе. Зразу успокою, не сложной. Но, чтобы все прошло гладко, необходимо основательно подготовиться. То есть, купить необходимые запчасти, определиться с местом проведения работы, собрать необходимый инструмент и конечно же, ознакомиться и запомнить в какой последовательности следует проводить замену подушки (обоймы шаровой опоры) рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112. И я постараюсь Вам в этом помочь, и приглашаю Вас к дальнейшему прочтению данного материала.

Запчасти. Здесь выбор очевиден. Рекомендую остановить свой выбор на обойме шаровой опоры кулисы переключения передач автомобилей Ваз 2110-2112 – БРТ (Балаково). Как говорится, качество, проверенное временем. Фотография 2.

Перечень инструмента, который Вам понадобится для замены подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112: накидной и торцовый ключ на 13, комбинированный ключ на 10, пассатижи, плоская отвертка и маленькая трещотка с насадкой под крест (фото 3 и 4). Необходимость трещотки с насадкой будет показана немного позже. И сразу, следует, определиться с местом проведения работы. Желательно, замену подушки проводить на смотровой яме, эстокаде или подъемнике. Почему, желательно? Потому что, эту работу можно проделать и “с земли”, но поверьте, это займет больше времени и сил. И удовольствие это будет еще то.

И так, в бой! Приступаем к самостоятельной замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112:

Начнем работу в салоне автомобиля. Отверткой поддеваем рамку декоративного чехла кулисы переключения передач (фото 5). Тянем ручку рычага вверх и снимаем ее вместе с чехлом.

Накидным ключом на 10 откручиваем две крепежные гайки и болт накладки кронштейна блокировки заднего хода, снимаем ее (фото 6 и 7).

Ключом на 13 откручиваем гайку оси рычага (фото 8). После этого, ключом с насадкой (в моем случае это трещотка) откручиваем винт-фиксатор оси (фото 9). Без такого ключа, этот винт будет трудно открутить. Вытаскиваем ось (фото 10). Из рычага вынимаем набор втулок, в противном случае рискуем их растерять (фото 11). Все. Теперь работа в салоне автомобиля закончена, лезем под автомобиль.

Торцовым ключом на 13 откручиваем две гайки кронштейна подушки кулисы (фото 12). И снимаем кронштейн.

Далее, следует отсоединить реактивную тягу от подушки (обоймы шаровой опоры) кулисы. Используем накидной ключ (придерживаем им гайку сверху) и торцовый ключ на 13 (фото 13).

Вытаскиваем вниз подушку вместе с рычагом (фото 14 и 15). Снимаем стопорное кольцо (фото 16) и вынимаем рычаг вместе с пластиковой втулкой (фото 17 и 18).

Все. Очищаем шарнир рычага от грязи, смазываем его, надеваем пластиковую втулку. Все это дело помещаем в корпус подушки и фиксируем стопорным кольцом (фото 19 и 20). Всю эту конструкцию возвращаем на свое место (фото 21). Не забывая надеть на подушку чехол (фото 22).

Готово. Остальную сборку проводим в обратной последовательности. Работа по замене подушки-бабочки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 закончена. Надеюсь, успешно)))

Особенности регулирования кулисы на ВАЗ-2110

Понять, нужно менять кулисы на ВАЗ-2110 или нет, можно только после тщательной регулировки детали. При отсутствии выявления точной причины возникновения неполадок можно потратить массу средств на новую кулису, заменить, а в итоге ничего не поменяется.

Специалисты на СТО рекомендуют заменить деталь в КПП на ВАЗ-2110, если прослеживаются следующие неисправности:

• вам пришлось снимать коробку передач;
• если был поставлен новый карданчик или есть послабление фиксирующих хомутов;
• кулиса поворачивается в стороны на шарнире.

Когда деталь регулируется и направляется, даже минимальные повороты и зазоры могут значительно улучшить ситуацию или, наоборот, ухудшить ее.

Регулировка кулисы ВАЗ-2110 состоит из таких последовательно выстроенных действий:

1. Оборудуйте в гараже возвышение и загоните автомобиль, испробовав все возможные методы для включения первой передачи.
2. Оставьте рычаг коробки передачи нетронутым – пусть он находится на первой скорости.
3. Включите ручник и монтируйте противооткатные упоры.
4. Спуститесь под ВАЗ-2110 и нащупайте хомут, который является соединяющим элементом между шарниром и кулисой на автомобиле.
5. Ослабьте хомут.
6. Сядьте за руль и уприте рычаг заменяемой детали в направлении влево.
7. Еще раз спуститесь под машину и зафиксируйте положение хомута.
8. Проверьте, исправно ли работает коробка передач. Если все не так гладко, повторите процедуру снова.

изготовление и установка коротходной кулисы на ВАЗ 2109

Тюнинг Ваз 2109 своими руками: изготовление и установка коротходной кулисы на ВАЗ 2109

Короткоходная кулиса довольно популярна среди автолюбителей. Этот современный тюнинг, прежде всего, хорош тем, что благодаря своим размерам позволяет сократить ход рычага коробки при переключении передач. При этом переключение передач становится намного четче. Результат установки короткоходной кулисы дает превосходный результат: четко, быстро, приятно. Но есть и два минуса: цена новой кулисы и повышенное прилагаемое усилие при переключении передач.

Сегодня короткоходную кулису на ваз 2109, как и на другие автомобили, можно приобрести практически в любом автомагазине. Причем довольно завешенная цена не останавливает автовладельцев – многие предпочитают один раз переплатить, зато потом получать удовольствие от езды.

В принципе короткоходная кулиса по своей конструкции не особо отличается от стандартной и, внимательно изучив ее суть, сделать короткоходную кулису своими руками не составит особого труда. Причем времени на это уйдет не более получаса.

Схема принципа работы короткоходной кулисы ваз 2109

Рассмотрим схему. Точки OF обозначают рычаг КПП в нейтральном положении. Для включения передачи нужно переместить тягу (точка крепления тяги к рычагу – точка В) на расстояние АВ. При этом набалдашник рычага переключения передач (точка F) пройдет расстояние FE и переместится в точку E. Наша задача сократить это расстояние перемещения ручки рычага. Для этого рычаг OF увеличивается в длину до точки Н. Делается это в месте под шарниром на длину BD. Так как коробка ПП осталась та же, расстояние, на которое перемещается шарнир, осталось таким же: АВ = СD. Судя по схеме, расстояние FE гораздо меньше расстояния HG, что означает уменьшение расстояния перемещения ручки рычага. Теперь не нужно искать по салону, как ручку передач, так и потом саму передачу.

Теперь об изготовлении и установке. Вам понадобится:

• сварочный аппарат
• болгарка с отрезным кругом (или ножовка по металлу)
• два металлических фрагмента для удлинения рычага
• карданчик от Калины.

Работа по установке коротходной кулисы на ВАЗ 2109 проходит в несколько этапов

1. Приготовить «Калиновский» карданчик.
2. Снять стандартную кулису с автомобиля.
3. Болгаркой сделать разрезы в двух местах.
4. Далее устанавливаются и ввариваются два фрагмента необходимых размеров: кусочек трубы и кусочек листового металла.

   Короткоходная кулиса готова. Перед тем, как установить ее на место в автомобиль, кулису нужно отшлифовать и покрасить. При установке отрегулировать положение рычага переключения передач. Установив короткоходную кулису на свой ваз 2109, вы получите удобство и комфорт своими руками и с минимальными затратами.

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

• после демонтажа коробки передач;
• когда произведена замена кардана или ослабли фиксирующие хомуты;
• если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

• гаечный ключ для ослабления хомута;
• противооткатные упоры или кирпичи.

Универсальный гаечный ключ

Вам понадобятся противооткатные опоры…

…или самые обычные кирпичи

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
4. При помощи гаечного ключа ослабьте хомут.
5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи

На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Регулировка кулисы:

Примечание! Прежде чем идти в автомагазин и покупать новую кулису, обязательно попробуйте перед этим отрегулировать старую чтобы не выбрасывать попусту деньги на ветер, вить может со старой кулисой у вас всё в порядке!

1) В самом начале операции скажем вам из-за чего может сбиться регулировка кулисы, а именно после снятия коробки может сбиться, после замены карданчика или же после отворачивания гаек и болтов которые крепят стяжные хомуты тяг которые идут от кулисы и в других случаях.

2) Теперь перейдём собственно к регулировки, во-первых вам нужно будет сперва загнать автомобиль на яму или же поднять при помощи подъёмника, после чего залезайте под днище автомобиля и там разыщите пыльник под которым находится сам карданчик кулисы (Пыльник указан красной стрелкой), рядом с этим карданчиком и пыльником который его закрывает будет крепится конец тяги идущий от самой кулисы, а крепится данный конец будет при помощи стяжного хомута, так вот возьмите в руки две отвёртки и с их помощью ослабьте немного гайку болта (Гайка указана синей стрелкой, а болт зелёной), при этом когда будете ослаблять держите одним гаечным ключом сам болт чтобы он не проворачивался, а другим в это время ослабляйте гайку, после того как гайка будет чуть-чуть ослаблена возьмите в руки отвёртку и засуньте её в два отверстия, а именно в отверстие между стяжным хомутом (Указано жёлтой стрелкой) и в отверстие самой тяги (Указано белой стрелкой), тем самым расширьте оба отверстия (По сути это не отверстия а паз, поэтому в дальнейшем будет это слово употреблять), чтобы тяга кулисы могла спокойно перемещаться относительно штока выбора передач.

Примечание! Перед тем как вы полезете под машину, включите первую передачу на автомобиле!

3) После того как стяжной хомут вы ослабите, вылезьте из под автомобиля и снова вернитесь в салон машины, в салоне рычаг переключения передач доведите до самого упора влево, но вперёд или же назад даже и не пытайтесь его дёргать.

4) И в завершение операции опять же залезьте под автомобиль и заверните гайку того самого болта который крепил стяжной хомут тяги кулисы.

Примечание! Когда все операции будут выполнены, попробуйте рычаг коробки переключения передач на работоспособность, а именно проверьте все ли передачи чётко включаются, заведите автомобиль проедьтесь немного на нём и если кулиса исправна, то всё у вас будет в порядке и даже менять ничего вам не нужно будет!

Кстати, ещё один способ (Практически тот самый способ) регулировки кулисы, смотрите в видео-ролике который размещён ниже, в данном ролике пример показан на автомобиле ВАЗ 2109 но вы не обращайте на это внимание, так как весь механизм переключения передач на передне приводных автомобилях ВАЗ включая и десятку, практически между собой не чем не отличается!

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

• непосредственно новая кулиса для ВАЗ 2110;
• отвертка;
• бокорезы;
• набор гаечных ключей;
• трещотка;
• смазка «Литол-24».

Поэтапная инструкция

1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Как отрегулировать кулису на ВАЗ 2110 своими руками

Замена кулисы ваз-2110: пошаговая инструкция Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

1. Загоните авто на яму.
2. Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

1. Ослабьте хомут.
2. Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
3. Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

1. Включите первую скорость.
2. Ослабьте хомут кулисы.
3. Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
4. Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Казалось бы, такой элемент, как кулиса, нельзя доработать или модернизировать, ведь здесь все предельно просто. Однако, тюнинг возможен и здесь, об этом и поговорим в этой статье, а в качестве примера у нас будет автомобиль ВАЗ-2110. Многие автовладельцы предпочитают менять штатную кулису, потому что у нее слишком длинный ход, вместо нее устанавливают короткоходную. Это хорошо, потому что улучшается четкость переключения и на это тратится меньше времени, но, вместе с тем, автолюбители почему-то забывают о том, что кулиса нуждается в регулировке.

Если регулировки нет, то в скором времени водитель почувствует трудности с переключением скоростей. Работу рекомендуется выполнять вместе с помощником, хотя, при желании, можно все сделать и в одиночку.

В данном случае владелец «десятки» заменил кулису, не стал ее регулировать и у него появились проблемы во время переключения задней и пятой скорости. Регулировку можно сделать по-разному, рассмотрим с вами несколько вариантов.

1. В первом случае регулировка производится по задней передаче. Переключаем коробку в режим заднего движения, после чего лезем под машину и затягиваем хомут. Все, работа закончена, проблема решена. Но что делать, если переключиться на заднюю скорость невозможно? Для этого у нас есть следующий способ.

2. Здесь кулиса «десятки» настраивается при включенной первой передаче. Переключаем ручку КПП на первую скорость, откручиваем болты крепления хомута кулисы, для этого придется лезть под машину. Далее привод нужно прокрутить против часовой стрелки. Крутим до тех пор, пока рычаг КПП не столкнется с пластмассовым фиксатором задней скорости. Теперь нужно лишь закрутить болты хомута и настройка на этом завершена.

Вы хотите настроить нейтральное положение коробки передач? Тогда придется рассчитать посадку кулисы на карданчик «десятки». Итак, мы узнали, что при замене кулисы нужно в обязательном порядке произвести ее регулировку, дабы в дальнейшем не возникло проблем с переключением скоростей. Мало того, мы научились делать своими руками, а это экономит нам деньги. Однако, если вы специалист и делали такую работу впервые в жизни, то идеально собрать механизм будет непросто.

Очень часто после самостоятельной модернизации в коробке передач появляются посторонние звуки. Некоторые не обращают на дребезг никакого внимания и заглушают его музыкой, но мы не из таких, так что нам необходимо устранить причину возникновения звука. Проблема решается достаточно просто, для этого нужно лишь купить пружину и поставить ее на кулису. Эта пружина будет удерживать коробку переключения передач и образование неприятного шума прекратится. Еще раз вернемся к регулировке и повторим, как это делать:

1. Устанавливаем КПП в нейтральное положение.

2. Шток выбора передач проворачиваем против часовой стрелки. Делаем это до тех пор, пока регулировочный штифт не попадет в отверстие штока.

3. Удаляем облицовку рычага коробки передач.

4. После фиксации ручки КПП и штока выбора передач, фиксируем регулировочный болт.

Ход рукоятки коробки передач настраивается индивидуально, делается это путем корректировки длины плеча кулисы.

Доработка и короткоходная кулиса на ВАЗ 2110

Следует отметить, что многие автолюбители даже на новых ВАЗ 2110 по ряду причин дорабатывали кулису. С одной стороны, это позволяет сделать механизм более долговечным, а с другой облегчить переключение передач и упростить эксплуатацию.

Получить желаемый результат можно путем попыток доработки штатной кулисы, однако зачастую это сложно и не всегда оправдано. Проще и дешевле сразу заменить заводской механизм, при этом замена кулисы не является дорогой процедурой.

Если точнее, речь идет о короткоходной кулисе. Так вот, в этом случае нужно рационально подходить к данному вопросу

Важно понимать, что короткоходная кулиса представляет собой решение, выполненное в кустарных условиях или на мини-заводах

При этом не всегда от того, сколько стоит кулиса данного типа, будет зависеть ее качество. Бывает, что произведенные в мелком, но промышленном масштабе более дорогие изделия по качеству оказываются хуже, чем сделанные в индивидуальном порядке на заказ.

Так или иначе, грамотно подобранная и качественно установленная короткоходная кулиса позволяет получить необходимую четкость при переключениях. Это повышает комфорт при эксплуатации автомобиля, а также несколько увеличивает ресурс КПП, так как более четкие включения означают слаженную работу всех механизмов.

Для замены кулисы не обязательно снимать весь механизм. Основная задача — разобрать шаровую опору с внешней стороны (разжать стальное кольцо опоры, развести пластиковые лапки и достать шар). Затем следует отсоединить тягу от опоры, после чего при помощи сварки приварить к тяге отрезок трубы и кусок листового металла.

Также нужно будет приподнять вверх шарнир с крючком. Это позволит избежать сбоев и нечетких переключений передач. Если все выполнено правильно, короткоходная кулиса потребует большего усилия при включении, но плавность и четкость включения передач будут заметно улучшены.

Установка кулисы от «Калины»

Замена кулисы коробки передач ваз 2110

На ВАЗ 2110 можно с успехом установить кулису от «Калины»:

• Для этого ее необходимо немного доработать.
• Кардан от новой модели на 20 мм длиннее родной «десятой».
• Поэтому ее надо обрезать, для этого воспользоваться токарной мастерской.

Примечание: при ручной обрезке можно загубить деталь, так как при повышении температуры металла, он теряет свою прочность.

• Замену кулисы надо проводить в гараже со смотровой ямы.
• Снять пластмассовый тоннель с салона автомашины.
• Так же удалить пыльник.
• Снять старую кулису, открутить все крепления из-под днища машины.
• Установить новую кулису, провести ее регулировку.

Примечание: регулировку проводить в обязательном порядке, чтобы потом избежать неприятностей, которые возникнут во время эксплуатации автотранспортного средства.

Почему рекомендуется устанавливать кардан от новой «Калины»? На моделях ВАЗ-2110 устанавливаются карданы кулисы из менее устойчивого материала, поэтому они быстро выходят из строя. Это вызывает преждевременный люфт в кулисе, что обычно сказывается на качестве включения скоростей во время движения автомашины. После покупки новой кулисы провести следует визуальное сравнение старого кардана и купленного. Сравнение будет полностью в пользу нового приобретения. Кардан «Калины выполнен из качественнее изготовленного материала, он намного износоустойчивый.

Кулисы коробки передач на ваз 2110

После установки новой кулисы может появиться дребезжание рычага. Так как эта кулиса исключает полностью люфт, то есть вибрация передается полностью на рычаг.

Исправление дребезжания рычага

• Для этого производится установка новой шаровой опоры рычага, установка ремонтного комплекта.
• Замену шаровой опоры необходимо проводить со смотровой ямы, так как ее легче менять именно из-под днища автомобиля.
• Установить фиксирующую пружину к рычагу скоростей.

Она будет гасить вибрацию, удерживая рычаг в нужном положении. Это не скажется на применении дополнительных усилий при включении скоростей. Чтобы избавиться от дребезжания рычага можно установить дополнительные пластиковые шайбы на ось коробки передач. Для этого потребуется:

• материал — пластмасса (обычная крышка для банок);
• рожковый ключ №10, №13;
• ножницы;
• крестообразная отвертка;
• плоский надфиль, можно использовать мелкий плоский напильник.

Этапы проведения работ:

• снять пластмассовый тоннель;
• открутить гайку рожковым ключом №13;
• крестообразной отверткой открутить винт;
• открутить две гайки ключом №10;
• удалить болт;
• вытащить аккуратно втулку;
• снять шайбы.

Ножницами, по размерам втулки, вырезать две шайбы из приготовленных пластмассовых материалов:

• Все детали смазать графитной смазкой.
• Поставить дополнительную шайбу на втулку.
• Вставить ее на место.
• Вставить справа еще одну шайбу.
• На обе стороны поставить на втулку кольца из маслостойкой резины.
• Вставить обратно болт.
• Графитной смазкой обработать резьбу.
• Закрутить гайки.

Примечание: при закручивании гайки на 13, необходимо учесть следующее: при сильной затяжке рычаг тяжело будет ходить.

После такой кропотливо проделанной работы автолюбитель надолго избавится от дребезжания рычага коробки передач. Рычаг начинает работать легче, включение скоростей происходит эффективнее. Проводить работы своими руками надо после просмотра видео и фото. Кропотливая работа должна проводиться после детального изучения каждого этапа работ, так как кулиса коробки передач обеспечивает хорошую работу рычага включения скоростей. Поэтому,насколько будет профессионально выполнен ремонт, полностью скажется на обеспечении комфорта во время эксплуатации ВАЗ-2110. Так же рекомендуется ознакомиться с инструкцией завода-производителя. Цена запасных частей для замены кулисы:

• кардан КПП от ВАЗ-2114/2115 от 300 руб.,
• пыльник от 65 руб.,
• кулиса от «Калины» в пределах 500 руб.

Установка и проведенная регулировка своими руками дадут автолюбителю возможность полностью почувствовать разницу в работе машины.

http://carfrance.ru/regulirovka-kulisi-vaz-2110/http://vaz-remont.ru/samostoyatelnaya-regulirovka-kulisy-na-vaz-2110-regulirovka-kulisy-kpp-svoimi-rukami/http://ladaprofi.ru/vaz-2110/kak-sdelat-regulirovku-kulisy-na-vaz-2110.htmlhttp://vaz-2110.ru/podveska/regulirovka-kulisy-na-vaz-2110.htmlhttp://ladafakt.ru/kak-otregulirovat-kulisu-na-vaz-2110.htmlhttp://avto-zhelezo.ru/1742-kulisa-korobki-peredach-vaz-2110-menyaem-svoimi-rukami.html

Регулировка

Теперь поговорим о том, как можно кулису отрегулировать, если она подает первичные признаки неисправности.

1. Первым делом постарайтесь всеми правдами и неправдами включить первую передачу.
2. Установите машину на эстакаде, включите ручной тормоз, подставьте дополнительные опоры под колеса, чтобы избежать движения автомобиля.
3. Не выключайте первую передачу на коробке.
4. Внизу найдите хомут, который удерживает кулису, фиксирует его. Для этого придется залезть под капот. С поиском коробки передач у вас не должно возникнуть проблемы. Хомут нужно ослабить.
5. Теперь возвращайтесь в салон. Ваша задача — сдвинуть рычаг коробки максимально влево. Если начнете дергать ручку вперед или назад, кулиса с большой долей вероятности соскочит. Вам это не нужно.
6. Возвращайтесь под автомобиль, обратно затягивайте хомут.
7. Во множестве случаев хватает простого смещения кулисы относительно карданчика буквально на несколько миллиметров.

При регулировке обратите внимание на состояние карданчика. Он может потребовать замены в случае износа

Доработка

Сейчас многие владельцы ВАЗ 2110 обсуждают возможности доработки, усовершенствования коробки переключения передач путем замены кулисы со стандартной на короткоходную.

Короткоходка является результатом самостоятельного тюнинга. Проводить подобную работу или нет, решайте сами. Но с точки зрения эффективности работы КПП, установка короткоходной кулисы идет только на пользу, поскольку передачи начинают переключаться более четкое.

Короткоходка

Чтобы установить себе короткоходку, не обязательно полностью демонтировать штатный вариант.

Для этого вам необходимо выполнить несколько операций:

• Нужно просто разобрать шаровую опору с внешней стороны;
• Далее разжимается металлическое кольцо опоры и разводятся лапки, выполненные из пластмассы;
• Так выйдет шар;
• Теперь отключается от опоры тяга, и к тяге приваривают небольшой кусочек трубы и кусочек листового металла хорошей прочности;
• Обязательно поднимите вверх шарнир с крючком, иначе ошибочных включений скоростей будет не избежать.

Установка короткоходки повлечет за собой необходимость прикладывания большего усилия при включении той или иной передачи. Но с другой стороны, переключение становится четким и плавным. Потому решайте сами, с каким вариантом вам будет лучше — стандартным или короткоходным.

Короткоходная кулиса своими руками

Кулиса короткоходная на классику

Для изготовления в этом случае потребуется:

1. кусок трубы диаметром пятнадцать миллиметров;
2. гайка от классической шаровой;
3. РПП от 2108;
4. ремкомплект кулисы 2108 (ось и две втулки);
5. карданчик от рулевого механизма 2104, 2105 или 2107.

Работы выполняются следующим образом:

• От РПП отрезается шарик снизу;
• Подпиливается нижняя часть таким образом, чтобы в нее можно было вставить трубу, и обваривается;
• Приваривается гайка к трубе снизу;
• Размещается шаровая в удобном месте;
• Крепится карданчик к рычажку КПП.

Описанный процесс поясняют приведенные фотографии:

Короткоходная кулиса ВАЗ 2109

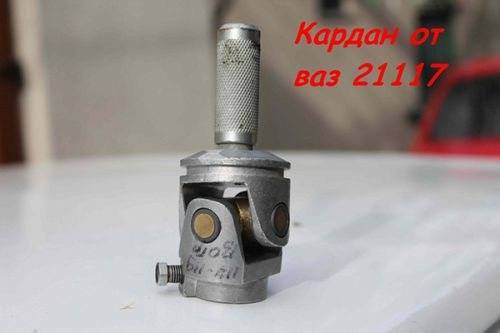

Одной из основных деталей будет карданчик от Калины, позволяющий избежать люфта рычага.

Далее надо выполнить доработку, как показано на фотографиях:

Затем ввариваются два куска металла

После окончания работ надо зачистить все швы и покрасить в нужный цвет.

Короткоходная кулиса, устанавливаемая своими руками на многих моделях автомобилей ВАЗ, имеет свои минусы и плюсы, но зато позволяет сократить время переключения передач и облегчает управление машиной. Делать ее или нет – это личный выбор каждого, но нельзя отрицать, что такая доработка многими воспринимается как нужная и полезная. » alt=»»>

Как известно, коробка передач представляет собой не просто механизм переключения передач, но вместе с этим является одним из наиболее часто задействованных динамических компонентов во время передвижения. Именно высокая частота приводит к расшатыванию коробки передач. Короткоходна кулиса на ваз 2110 позволяет увеличить чёткость переключение передач. А также гарантировать надёжность эксплуатации в течение длительного периода времени. Короткоходная кулиса на ваз 2110 – это возможность сделать все намного лучше. Каждый механизм имеет определённый набор положительных и отрицательных моментов, соотношение этих двух составляющих определяет рентабельность приобретения того или иного технического элемента. Для коробки передач очень важен её ход, плавность и чёткость переключения определяют её качество функционирования.

Как отрегулировать правильную работу кулисы на ВАЗ 2110 — 2112

На автомобилях марки ВАЗ 2112 кулиса настраивается настраивается аналогичным образом, как и для десятой модели (смотри схематическое фото агрегата). Работы легко и просто выполнить одному человеку самостоятельно в условиях своего гаража. Если вам повезет, настройку можно завершить буквально за считанные минуты. Скоро вы узнаете почему.

Порядок действий при настройке кулисы на примере “десятки” будет следующим:

1. 1. Загоняете автомобиль на смотровую яму, эстакаду, либо поднимаете днище домкратом. В последнем случае не забудьте о перестраховке.
2. 2. Должны быть обязательно включена первая скорость на КПП. Приложите для этого все возможные усилия.
3. 3. Далее тормозим автомобиль при помощи ручного тормоза. Для перестраховки его несрабатывания под задние колеса авто подкладываем предохранительные противоукатные бруски.
4. 4. Спускаетесь под днище автомобиля и находите там крепежный хомут, удерживающий наконечник карданчика. Прослабляете его.
5. 5. Теперь необходимо утопить ручку рычага КПП в крайнее левое положение (любые иные смещения не допускаются). Удерживаете кулисы в таком положении.
6. 6. Спустившись под днище авто, обратно фиксируете хомут на наконечнике шарнира.
7. 7. Если все сделано верно — можно вас поздравить, настройка завершена. Можно проверять работу КПП.

Плюсы и минусы короткоходной кулисы

Среди водителей ходит стереотип, будто установка КК приводит к тому, что при переключении передач можно легко промахнуться мимо нужной. Проблема есть, но возникает она из-за неправильного подхода к модернизации автомобиля. Помимо кулисы необходимо поставить и новый кардан коробки передач. Лучшим решением будет деталь от Лады Калины, так как кардан в новых моделях не подвержен люфтам. Даже если КК будет изготовлена своими руками, кардан нужно поставить заводской.

Следующий стереотип заключается в том, что такая модернизация быстро разрушает коробку передач. Речь идет о второй передаче, которая одинаково изнашивается и с обычной деталью, и с короткоходной. Эта проблема присутствует в Самаре еще с ВАЗ 2109. Третий стереотип такой: при монтаже кулисы в КПП нужно подпиливать пластик в приборной панели. Если устанавливается качественная самодельная КК или деталь от Калины, то никаких манипуляций с пластиком совершать не нужно. Также рекомендуется вместе с КК установить и спортивные синхронизаторы, так как на них увеличивается нагрузка после такого тюнинга.
