КАК ПОМЕНЯТЬ КРАН ПЕЧКИ СВОИМИ РУКАМИ?

Вам потребуется для работы яма, потому что кран отопителя располагается в нижней части капота, под боковой накладкой со стороны пассажирского сиденья. Замена крана печки на ВАЗ 2114 выполняется в несколько этапов:

1. На кране нужно почистить щеткой крепежи, промыть их тормозной жидкостью, и оставить на какое-то время, чтобы жидкость очистила резьбу на шпильках, и гайки легче откручивались. Для отмывания шпилек лучше использовать WD-40, если есть в наличии. Это – важный этап в работе, потому что заржавевшие болты могут прихватить гайку настолько, что их откручивание становится проблемным. Иногда при откручивании гаек, болты нужно придерживать дополнительным ключом или плоскогубцами.
2. В салоне снимите боковую накладку. Теперь вам видны патрубки, ведущие к крану. Ослабьте хомуты шлангов, снимите по одному шланги. При этом держите возле себя посуду с тосолом, которую сразу подставьте под освобождаемые патрубки, чтобы вытек оставшийся антифриз.
3. Если вы решили заменить шланги, их необходимо освободить и на радиаторе. Но если они в удовлетворительном состоянии, то потом, когда начнете собирать, потребуется лишь герметик.
4. Возвращайтесь в яму и выкручивайте ключом на 10 гайки, удерживающие кран.
5. Снова вернитесь в кузов и попробуйте снять кран отопителя ваз 2114 в сторону пассажирского сиденья. В этом положении снимите фиксатор и освободите трос, управляющий краном.
6. Теперь можно монтировать новый краник. Оденьте на него сначала трос, закрепите пружинным фиксатором, только потом можете прикручивать на свое место. Между краном и кузовом установите уплотнительные кольца. Воспользуйтесь герметиком, закрепляя на своих местах патрубки печки. Не забудьте в конце перелить антифриз обратно в радиатор.

Замена крана печки ВАЗ 2115, а также ВАЗ 2113 производится в вышеописанной последовательности. Конструкция отопителя в этих моделях ВАЗа такая же, как у ВАЗ 2108.

Устройство и принцип действия печки ВАЗ 2114/15

Система отопления ВАЗ 2114/15 предназначена для нагревания поступающего в салон воздуха. Её устройство в автомобилях с инжекторным и карбюраторным двигателем одинаково. Нагретая мотором охлаждающая жидкость (ОЖ) поступает из системы охлаждения в радиатор печки, который обдувается вентилятором. Создаваемый таким образом поток тёплого воздуха через систему воздуховодов поступает в салон. Интенсивность и направление воздушных потоков регулируется с помощью дефлекторов и заслонок. Система отопления салона ВАЗ 2114/15 может работать в нескольких режимах.

Печка ВАЗ 2114/15 устроена довольно просто: 1 — отопитель в сборе; 2 — кожух защитный; 3 — уплотнитель; 4 — воздухопровод передний; 5 — воздухопровод задний; 6 — воздухопровод задний; 7 — сопло правое; 8 — воздухопровод боковой правый; 9 — сопло боковое правое; 10 — корпус промежуточный; 11 — сопло центральное; 12 — тяга заслонки обогрева ветрового стекла; 13 — рычаги управления отопителем; 14 — рукоятка управления заслонкой обогрева ветрового стекла; 15 — рукоятка управления отопителем; 16 — пластина символов; 17 — рукоятка управления заслонкой обогрева ног; 18 — воздухопровод правый; 19 — воздухопровод обогрева салона; 20 — тяга заслонки управления отопителем; 21 — тяга управления краном отопителя; 22 — кран отопителя; 23 — тяга заслонки обогрева ног

Замена

Не спешите сразу во всем винить краник. Не редко оказывается, что причиной отсутствия работоспособности отопителя являются поврежденные патрубки. Они соединяют между собой радиатор и отопительное устройство. Потому для начала проверьте их состояние.

Если причина все же в регуляторе, тогда приступайте к замене.

Для работы вам потребуется определенный набор инструментов и материалов:

• Хомуты на 18-22 миллиметра;
• Охлаждающая жидкость;
• Пустая тара объемом минимум 5 литров;
• Крестовая отвертка;
• Ключи на 10 и 13 миллиметров;
• Герметик на силиконовой основе;
• Сухая ветошь;
• Смотровая яма;
• Агрегат для замены.

Демонтаж

Если соблюдать последовательность операций, тогда замена легко будет выполнена вашими собственными руками.

https://youtube.com/watch?v=QxX3tCjapJE

1. Для начала слейте из бачка охлаждающую жидкость. Для этого открутите пробку на блоке цилиндров и подставьте под отверстие подготовленную тару.
2. Чтобы снять краник, потребуется демонтировать боковую заслонку торпеды с правой стороны, поскольку искомый объект находится под центральной консолью. Крепится заслонка при помощи пяти болтов.
3. Дождитесь полного вытекания жидкости, но далеко емкость не отставляйте.
4. Отыщите патрубки, которые соединены от мотора к регулятору.
5. Хомуты следует ослабить, после чего вытянуть трубки. Так вы сможете слить остатки жидкости охлаждения.

Ослабляем хомуты

1. Обязательно смажьте две крепежные шпильки, обработайте их металлической щеткой и тормозной жидкостью. Это необходимо делать для того, чтобы избежать проворачивания гаек при откручивании. Если этот этап проигнорировать, проблем не избежать. Все потому, что краник монтируется на болты, а не шпильки, а шапочки входят в корпус из пластика.

Проблемная шпилька

1. Крепежные гайки в данном случае самостопорные, с пластмассовыми кольцами. Так что с их откручиванием не редко возникают проблемы.
2. Демонтировав патрубки, залезайте в салон и с помощью торцевого ключа на 10 миллиметров откручивайте крепежные гайки вашего краника. Если все предварительные мероприятия по обработке гаек прошли аккуратно, с их снятием проблем возникнуть не должно.
3. Остается извлечь кран, оказав небольшое усилие в сторону пассажира, после чего удить фиксатор и трос, отвечающий за управление печным устройством.

Демонтажные работы

Установка

Монтаж нового краника печки выполняется строго в обратной последовательности. Но здесь есть определенные нюансы.

Отсоедините трос, после чего зафиксируйте кран на кузове;

Трос заранее обязательно закрепляется с помощью крепежного фиксатора, поскольку сделать это при уже установленном регуляторе будет невероятно сложно.

Требования по эксплуатации автомобиля предусматривает обязательное уплотнение фиксаторами пространства между кузовом и краником отопителя. А при монтаже патрубков всегда используйте герметики на силиконовой основе.

Теперь вам остается только закрутить пробку слива охлаждающей жидкости, вернуть обратно слитую ОЖ или заодно заменить ее, запустить мотор и дать ему некоторое время поработать.

Только после этого пробуйте включать печку. Если визуально все выглядит хорошо, утечек нигде нет, и все регулируется нормально, работу вы проделали отлично, а потому можете собой гордиться.

Спустя несколько недель обязательно подтяните новые хомуты.

Нельзя сказать, что подобная процедура по замене краника очень сложная. Ее вполне можно выполнить своими руками, тем самым сэкономив приличную сумму денег.

 Загрузка …

Как снять и заменить кран отопителя

Цена на замену краника печки в сервисе составит около 1000-1500 рублей, поэтому несмотря на всю сложность процедуры многие стараются снять и поменять его самостоятельно. К тому же это куда проще и быстрее нежели заниматься ремонтом. Для полной замены отопительного крана ВАЗ 2114 достаточно обычного набора инструментария, в частности:

• Гаечные ключи разных размеров (накидные, рожковые на «10» и «13»), а если это будет головка с карданчиком так вообще отлично.
• Червячный хомут диаметром 16-23 мм
• Силиконовый герметик.
• Ветошь.
• Отвертка с крестовидной битой.
• Новый отопительный кран.
• Так же рекомендуем сразу купить и два патрубка идущие от крана отопителя к радиатору (так как они со временем теряют свою эластичность и могут подтекать).
• Емкость, куда нужно будет слить охлаждающую жидкость.
• Ну и по возможности самая свежая охлаждайка, дабы не вливать обратно старую.

А еще кроме инструмента, желательно чтобы была в распоряжении смотровая яма или эстакада, поскольку откручивает кран со стороны подкапотного пространства, при этом нужен помощник изнутри салона.

Работа по замене крана печки на машине ВАЗ 2114 выполняется по следующему алгоритму:

1. Перед началом работы убедитесь, что двигатель должен быть полностью остывшим. Установив машину на яму, снимаем защиту картера.
2. Затем нужно слить ОЖ с блока двигателя (сливной болт за модулем зажигания) и радиатора охлаждения (краник внизу), а также и с патрубков идущих к кранику из моторного отсека. Заодно обработать гайки шпилек вэдешкой, пускай откисают, до того момента, когда будем откручивать краник, это значительно облегчит его демонтаж.
3. Далее в салоне, со стороны переднего пассажира, нужно снять боковую накладку торпеды (выкрутить 5 саморезов) и убрать коврик, чтобы подобраться к кранику и его патрубкам.
4. Чтобы тосолом не залило салон, когда будут сниматься шланги (ослабив хомуты крестовой отверткой), первым делом потребуется проложить тряпку.
5. Дабы удобно было вынимать кран, лучше патрубки снять именно с печки.
6. Вернуться снова под авто и ключом либо головкой на «10» открутить те гайки со шпилек и подняться снова в салон.
7. Пассатижами и отверткой с плоским лезвием, отсоединяем трос привода запорного механизма крана, предварительно сняв скобу, удерживающую тягу. Удобнее будет сделать это со стороны водителя, но там также тогда придется снимать накладку.
8. Теперь можно извлекать виновника всех событий.
9. Берите новый кран и устанавливайте его на тоже самое место, предварительно заменив резиновые прокладки. Устанавливаем трос управления на место, проверяем натяжение.
10. Осуществляем те же самые шаги в обратном порядке. Будьте осторожны при затягивании хомутов патрубков, особенно на сквозном пластиковом. Ведь если не дотянуть, то при холодной погоде начнет подсасывать воздух, а вот если перетянуть то у многих кранов качество пластмассы такое, что они попросту лопаются.

После установки остается лишь проверить его работу. Включайте вентилятор, открыв заслонку воздухозаборника. Открывайте-закрывайте доступ охлаждающей жидкости в печку. Если поток перекрыт, температура воздуха в салоне должна снижаться. Но не спешите устанавливать обратно боковые накладки и во время проверки смотрите не бежит ли кран обратно, поскольку такие случаи встречались не раз, особенно если он керамический. У них всех одна общая болезнь — начинает течь из под рычажка запора. А все потому что два уплотнительных кольца, которые там стоят, либо слабые, либо быстро изнашиваются в процессе эксплуатации.

Процедура замены

Если вы решили поменять изношенный или сломанный кран печки на своём автомобиле ВАЗ-2114, предварительно подготовьте инструменты:

• плоскогубцы;
• набор отвёрток (плоские и фигурные);
• торцевые ключи на 10 и 13;
• накидные ключи на 10 и 13;
• ёмкость для слива охлаждающей жидкости;
• новый краник.

Важно! Перед началом работ обязательно дайте двигателю остыть. Не работайте с горячим мотором, поскольку антифризом можно обжечься

А также слейте всю жидкость охлаждения в чистую ёмкость, если планируете её заливать обратно.

Замена проводится на эстакаде или в яме. Это объясняется тем, где находятся краники печки ВАЗ-2114. Найти их можно снизу подкапотного пространства под боковой накладкой. Ищите элемент со стороны пассажира (переднего).

Теперь к тому, как поменять элементы. Для смены старого краника на новый нужно выполнить несколько шагов.

Найдите сам краник. Где он находится, вы уже знаете. Крепления и сам краник предварительно почистите, обработайте тормозной жидкостью и дайте постоять немного. Это поможет очистить резьбу, и вам удастся проще открутить крепежи.
Отмыть шпильки можно WD-40, если эта жидкость у вас есть

Обработать крепления важно, поскольку без этого снять проржавевшие болты очень сложно.
Идите пока в салон, снимайте боковую накладку. Вы увидите патрубки, которые идут к крану

На шлангах есть хомуты, которые нужно ослабить и поочерёдно снять шланги. Держите около себя ёмкость, чтобы слить тосол. Когда трубки снимутся, из них польётся охлаждающая жидкость. Будьте готовы.
Если вместе с краном меняются шланги, их предварительно откручивают от радиатора. Если с ними всё хорошо, перед обратной сборкой используйте герметик для увеличения прочности.
WD-40 и тормозная жидкость должны подействовать. Вернитесь под машину, открутите гайки крана ключом на 10.
Идите в салон и попробуйте снять кран в сторону переднего пассажира. Снимайте фиксатор и освобождайте трос, который нужен для управления краном печки.
Кран снят, потому на его место можно установить новую запчасть.
Закрепите на нём трос, скрепите пружинными фиксаторами и после этого ставьте на место.
Между кузовом и краном должны быть уплотнительные кольца.
Патрубки печки дополнительно советуем закрепить герметиком.

Штуцер на место крана

Это альтернативный способ ремонта крана печки на автомобиле ВАЗ-2114. Установка штуцера вместо крана имеет свои положительные моменты и превосходит штатный краник по длительности эксплуатации.

1. Вам понадобится две пары обычных сантехнических штуцеров хорошего качества:

• 2 штуцера ø20 мм 1/2 «папа»;
• 2 штуцера ø20 мм 1/2 «мама».

1. Основой может выступать прорезиненная прокладка краника печки (она прижимает кран со стороны моторного отсека).
2. Штуцеры соединяются с помощью герметика. Прокладка имеет отверстия для болтов типа М6.
3. Возьмите пару болтом на 20 мм, скрутите их через штатное отверстие в кузове автомобиля.
4. Ключом на 10 наденьте гайку, зайдя со стороны салона, и заклиньте её.
5. Далее, действуйте по схеме обычной установки крана печки на ВАЗ-2114 — наденьте патрубки с использованием герметика, залейте охлаждающую жидкость и прогрейте до включения вентилятора.

Важно! Эта конструкция является самодельной и не предусмотрена заводом-производителем. Потому все риски вы берёте на себя

В некоторых случаях лучше установить качественный краник.

Замена крана — не самая сложная процедура в ремонте отопительной системы ВАЗ-2114. Но она имеет свои нюансы. Чтобы избежать частого ремонта, просто купите хороший кран и соблюдайте правила эксплуатации печки.

Что выбрали вы — поменять кран или поставить на его место штуцеры? Делитесь своими впечатлениями и личным опытом, а также не забывайте оставлять комментарии. Нам будет интересно обсудить с вами актуальные вопросы.

Что делать, если течь в радиаторе отопителя?

Ранее мы уже выяснили, что причиной протекания жидкости в кузов автомобиля может являться течь из радиатора отопительной печи.

Запомните, если вы заметили протекание антифриза внутрь вашей машины, то никогда не откладывайте ремонт даже на короткий промежуток! Большая часть антифризов содержит ядовитые вещества, поступление которых в организм через дыхательные пути очень опасно для вашего здоровья.

Далее вы прочитаете о замене подтекающего радиатора печи:

Сначала нужно перелить антифриз. Далее потребуется разобрать панель в салоне (консоль, бардачок, боковины). Выкрутить любые шурупы и винты, а так же для удобства собрать их в маленькую емкость (например, стеклянную или деревянную коробочку)
Обратите внимание на то, что на консоли есть незаметный саморез и не стоит забывать про него.
После того, как вы снимите всё лишнее и откроете себе доступ к радиатору потребуется сначала ослабить хомуты на патрубках, а потом осовободить, конечно же, не забывая о емкости для слива антифриза, который будет вытекать из них. Дальше перед вами стоит задача снятия и замены печи ВАЗ 2114, а в частности, отопительного радиатора.
Сборка происходит совсем по другому
Закрепляете на месте исправный радиатор. Небольшой совет, для более лёгкого надевания резиновых патрубков, который раскрывают опытные автовладельцы. Суть заключается в том, что нужно смазать штуцеры мылом. Хомуты желательно установить также исправные, купив заранее в комплекте с радиатором.
Далее требуется собрать панель, установив бардачок и всё остальное. Собирая панель, советуем обращать ваше внимание на то, чтобы всё было закреплено правильно

Проверяйте регулировку тросов после их установки и крепления, уделите внимание закреплению и функционированию заслонки и краника.
Очень важно в то время, когда вы будете заливать жидкость в радиатор, проверить отсутствие образования воздушных пробок. Для того, чтобы их избежать нужно будет снять один из шлангов и выпустить из него воздух, после чего опять установить его на то же место.

Если вы следовали нашей инструкции и смогли установить всё так как нужно, то проблема вытекания антифризовой жидкости больше не побеспокоит вас, а так как в салоне станет тепло и комфортно ваши поездки станут гораздо лучше!

Как выявить неисправности печки

Во-первых, нужно визуально осмотреть агрегат, определить допустимый уровень тосола в расширительном баке. Поднять коврики в салоне и посмотреть, есть ли следы подтекания спецжидкости. Также неисправность может быть последствием разрыва патрубок, их механическом повреждении, или же в работе радиатора.

Когда регулятор подачи теплоносителя уже не подлежит исправлению, требуется срочная замена крана отопителя ВАЗ 2114. Для этого можно и не привлекать профессионалов, а взять и самостоятельно починить систему.

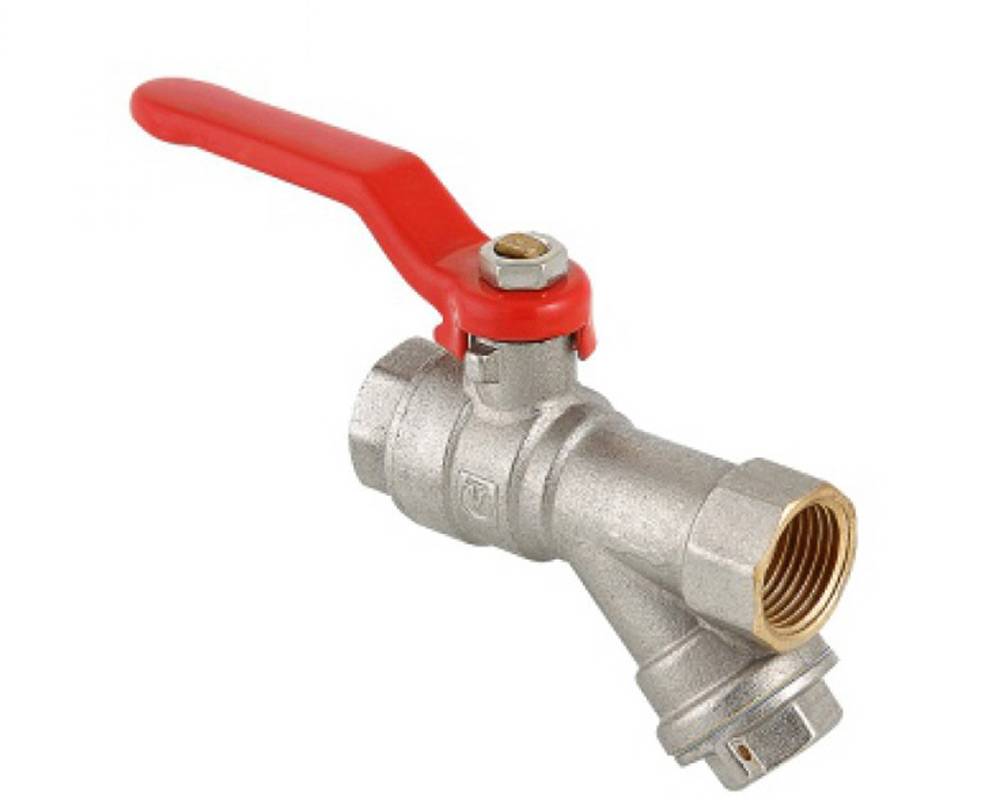

Прежде всего, нужно купить новый механизм, их выделяют три вида:

• заводской
• шаровой
• и из керамических пластин

Керамический кран отопителя ВАЗ 2114

Все они имеют свои недостатки и преимущества, и только владельцу решать, какой кран будет более выгодный для его автомобиля (по функциональным способностям и ценовому эквиваленту).

Внимание: перед тем как заменить краник печки на ВАЗ 2114 нужно удостовериться, что патрубки, соединяющие отопительный агрегат и радиатор целые и невредимые. А то ведь от долгого времени использования они становятся менее функциональными и могут вызвать утечки жидкости

Какие инструменты потребуются для работы

• Отвертка крестообразная.
• Пустая емкость более 5 л.
• Новый кран.
• Хомут на 16-23 мм.
• Тосол.
• Обычные сухие тряпочки.
• Ключи №10 и №13.
• Силиконовый герметик.
• По возможности – яма для осмотра авто или подъемник.

Когда имеется все в наличии, значит, смело меняем кран отопителя ВАЗ 2114.

Подробная инструкция монтажа изделия

Первое, что нужно сделать, это слить тосол в подготовленную посуду. Подставляем ее под движок, убираем пробку на блоке цилиндров. Кран расположен под центральной консолью, и для его снятия нужно убрать правую боковую заслонку торпеды. Она закреплена на пяти болтах.

Когда жидкость полностью стекла, емкость далеко не убираем. Находим патрубки, которые ведут от мотора к регулятору печки. Ослабляем хомуты, вытягиваем трубки, и остаток жидкости сливаем в подготовленную посуду.

Замена крана отопителя на ВАЗ 2114 на следующем этапе подразумевает смазку двух крепежных шпилек, зачищаем их щеткой со стальной щетиной и «замачиваем» тормозной жидкостью.

Это нужно сделать обязательно, так как гайки при отвинчивании могут проворачиваться, тем самым превратив простую работу в огромную проблему. Почему такое бывает? Кран печки фиксируется не на шпильках, а на болтах (шапки входят в пластмассовый корпус).

Гайки крепления агрегата являются самостопорящими, имеют пластмассовое кольцо, а потому так легко не откручиваются. А если еще добавить заржавевшую резьбу и окисление на контактах? Вследствие этого возникает напряжение на болт, которое может вызвать порчу пластмассы, что находится вокруг шляпки. Для их фиксации применяются пассатижи или специальные ключи.

Теперь нужно рассмотреть, как снять кран отопителя ВАЗ 2114.

После снятия патрубок, необходимо снова залезть в салон, и торцовым ключом десяткой отвинтить гайки крана. После предварительных усилий, они должны отвинтиться без усложнений.

И вот последний этап – достаем кран, делая небольшие двигательные усилия на сторону пассажира, после — удаляем фиксатор и убираем трос управления печного агрегата отопительной системы.

Монтаж нового механизма

Процесс крепления выполняется в обратной пошаговости. Отсоединяется трос, затем прикручивается кран к кузову

Важно заранее закрепить трос крепежным фиксатором, так как на установленном агрегате это будет сделать довольно сложно (обратите на это внимание)!

Вот так выполняется замена крана печки на ВАЗ 2114. Дело не очень хлопотное, и с помощью базовой подготовки и практических советов это сделать довольно просто.

Пространство между краном и кузовом согласно «кодекса эксплуатации» должны быть уплотнено фиксаторами. Для монтажа патрубок необходимо использовать силиконовый герметик.

На последнем этапе замены регулятора теплоносителя нужно завинтить пробку и залить охлаждающую жидкость. Далее, запустить авто, дать ему время поработать, а потом включить печку. Осмотреть визуально всю систему, проверить наличие или отсутствие утечки антифриза.

Если все в порядке, значит, все сделано верно. Через несколько недель новые хомуты стоит подтянуть. Когда воздух, который струится из печки, холодный, то неисправность нужно искать в воздушной заслонке радиатора машины.

https://youtube.com/watch?v=rg_H57YcEdM

Вот теперь Вы прекрасно знаете, как поменять краник печки на ВАЗ 2114.

Легкой Вам работы и приятной дороги! Пусть поменьше поломок «встречаются» на Вашем пути!

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

• На холодном двигателе сливается ОЖ.
• Откручивается саморез, расположенный за пластмассовой заглушкой.
• Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.

Для обеспечения доступа к печке необходимо снять перчаточный ящик

Отворачиваются саморезы крепления щитка приборов.

Щиток приборов крепится четырмя саморезами

Откручиваются крепления и снимается пластиковый кожух рулевой колонки.

При демонтаже радиатора печки нужно снять кожух рулевой колонки, открутив его крепления

Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.

Из гнезда прикуривателя вынимается колодка и отсоединяются провода от магнитолы

Выкручиваются саморезы с правой и левой стороны консоли.

Центральная консоль крепится саморезами с двух сторон

Снимаются ручки регулировки положения заслонок и переключатель режимов печки.

С рычагов управления заслонками снимаются пластиковые рукоятки

• На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
• Отсоединяется колодка подсветки пепельницы.
• Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.

После удаления всех крепежных элементов и электрических разъемов центральную консоль можно снять

• С левой и правой стороны откручиваются саморезы крепления металлической основы.
• Отворачиваются крепления торпедо.

С левой и правой стороны торпедо откручиваются по два самореза

В центре выкручиваются четыре шурупа крепления металлической конструкции.

Железная конструкция по центру крепится четырьмя шурупами, которые необходимо вывернуть

Вынимается электронный блок управления, расположенный под консолью.

Электроный блок управления расположен под центральной консолью

• Для обеспечения доступа к печке торпедо приподнимается домкратом.
• Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.
• Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.

Для снятия шлангов необходимо ослабить хомуты крепления

• Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.
• Из своего посадочного места извлекается радиатор печки.

После снятия патрубков и слива остатков ОЖ радиатор печки можно вытащить из посадочного места наружу

Алгоритм работ

Замену краника выполняется двумя способами – с полным или частичным сливом антифриза.

Первый вариант подойдет тем, кто решил одновременно произвести и замену антифриза. Перед началом работ откручиваем сливные пробки и дожидаемся, когда охлаждающая стечет в емкость, после чего приступаем к снятию узла.

Замена с частичным сливом подойдет для тех, у кого есть запас антифриза на доливку. Подставляем под авто в месте соединения патрубка системы охлаждения с краном емкость и отсоединяем этот патрубок, после чего его конец поднимаем вверх и фиксируем в таком положении. Потери антифриза составят 1,0-1,5 литра (сольется с отопителя), при этом ОЖ в системе охлаждения останется, но количество ее восполняем после завершения работ.

Замена краника печки ВАЗ-2114 выполняется по такой технологии:

Ослабляем хомуты

Отсоединение тяги крана отопителя ВАЗ 2114

1. Устанавливаем авто на яму или эстакаду и ждем пока двигатель остынет (не полностью, а чтобы оставался теплым).
2. Сливаем антифриз (частично или полностью).
3. Отсоединяем подачи и слива охлаждающей от краника со стороны моторного отсека.
4. В салоне с пассажирской стороны снимаем боковую декоративную накладку консоли.
5. Ослабляем хомуты крепления патрубков к штуцерам краника в салоне и отсоединяем трубки, предварительно положив под них ветошь. Если планируется и замена трубок, то можно их отсоединить от радиатора печки и извлечь краник вместе с патрубками.
6. Отсоединяем тросик механизма управления от рычага оси запорной мембраны. Если с пассажирской стороны разъединить их не удается, то можно добраться до них с водительской стороны (предварительно сняв пластиковую накладку).
7. Забираемся под авто. Находим две гайки крепления корпуса краника к моторному щиту и откручиваем их и снимаем со шпилек шайбы.
8. Перебираемся в салон и извлекаем узел.

Сборка выполняется в той же последовательности, что и демонтаж.
