Топливный фильтр Рено Логан – как поменять его самостоятельно?

Как заменить топливный фильтр на рено логан

Сколько литров бак на рено дастер. Но ёмкость топливного бака Рено Дастер с моноприводом в любом случае будет. На авто с 16КЛ и объёмом 1. Запустить зажигание.

Демонтировать крышку насосного блока с крепления. Снять реле. Если отвернуть кольцо вручную не удастся, можно изготовить из металлического прутка простое приспособление в виде скобы см. Приспособление для отворачивания прижимного кольца Вставляем скобу между зубьями модуль топливный рено логан кольца… …и, поворачивая скобу против часовой стрелки, отворачиваем кольцо. Вынимаем прижимное кольцо топливного модуля.

Вынимаем топливный модуль из бака, выводя поплавок датчика указателя уровня топлива из отверстия в топливном баке. Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость.

Модуль топливный рено логан уплотнительное кольцо.

Сжав фиксаторы наконечника топливной трубки, снимаем его со штуцера крышки топливного модуля. Топливный модуль фиксируется в баке прижимным кольцом, навернутым на горловину бака. Для отворачивания прижимного кольца модуля проще всего воспользоваться монтажной лопаткой. Упираясь во впадины отверстия, просеченного в панели пола кузова, монтажной лопаткой толкаем кольцо за выступы против часовой стрелки. Возможно, процедуру придется повторить несколько раз, упираясь в разные модуль топливный рено логан по окружности кольца.

Замена топливного фильтра Рено Логан 2

Если вы разбираетесь в технической стороне Рено Логан 2 поколения, то вы можете сэкономить, посетив СТО и самостоятельно проведя процедуру замены фильтра. Это не займет много времени.

Алгоритм действий в случае с Логаном 2-го поколения следующий:

Перед началом работы нужно снять заднее сиденье Рено Логан. Это разблокирует узел. Необходимо зажать нижний край подушки и сильно потянуть. Защелки откроются и их можно будет легко снять.

На защитной крышке топливного бака Логана можно увидеть стрелку, указывающую на защелку. Используйте отвертку с плоским лезвием, чтобы нажать в направлении стрелки. Защелка откроется, и крышку можно будет снять.

Для защиты системы от пыли и грязи следует очистить верхнюю часть бака и крышку насоса, которая находится под защитной крышкой.

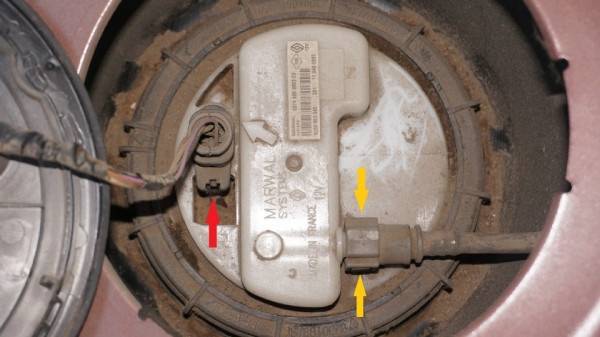

Необходимо снять всю проводку, ведущую к топливному насосу. Требуется расчистить «путь» к коннектору, на котором стоит флаг

Его следует поддеть перфоратором или отверткой и осторожно перемещать. И тогда разъем легко снимается.
После разделения проводов пришло время снять шланг с насоса

Он держится на быстросъемных застежках. Можно нажимать на ствол пальцами, а можно снять шланг, чтобы не мешать дальнейшей работе.
Этот этап можно назвать самым сложным. Необходимо отделить гайку от пластика. И очень прочно фиксируется. И чтобы его открутить, придется приложить значительные усилия. Вы можете немного облегчить себе работу, если воспользуетесь съемником топливного насоса. Если такого инструмента нет в наличии, в качестве альтернативы можно взять газовый ключ. Ножки ключа должны упираться в стороны гайки и поворачиваться против часовой стрелки. Часто в подобных инструкциях пишут советы по использованию молотка и зубила для откручивания этой гайки. Ни в коем случае нельзя! Если вы будете следовать рекомендациям, вы попрощаетесь с баком, потому что он настолько деформирован, что переустановить запчасти уже не получится.
После вскрытия крышки помпы Логан будет видна резиновая прокладка
Важно просушить его тряпкой, иначе он вздуется.

Затем снимите топливный насос, но поплавок усложняет это действие. Для того, чтобы все работало плавно, нужно слегка наклонить корпус и плавно подвигать помпой, чтобы найти положение, при котором поплавок не мешает.
И, наконец, требуется удалить остатки топлива из насоса
Это легко сделать, нажав на вентиль в нижней части детали. Лучше будет слить жидкость в отдельную емкость.

Разбираем модуль

В дальнейшем это поможет вам не гадать, как проложить проводку, как отремонтировать трубки бензонасоса Рено Логан 2 и т.д.

Последовательность действий:

1. Отсоедините провода датчика уровня топлива. 2. Снимите выводы датчика с кронштейна на корпусе топливного модуля. 3. Вставляем узкую стальную пластину в отверстие направляющей датчика и выдавливаем фиксатор датчика. 4. Снимите датчик уровня топлива.

  • Снимите дно. Делать это нужно очень аккуратно, чтобы не сломать защелки.
  • Затем его необходимо снова очистить, стараясь не повредить ни сетчатый фильтр, ни прокладку.

1. Отсоедините жгут топливного насоса от разъема внутри крышки топливного модуля. 2. Затяните две защелки. 3. Снимите крышку топливного модуля с кронштейном насоса с корпуса модуля. 4. В корпусе топливного модуля установлен клапан для предотвращения вытекания топлива из корпуса.

Снимите клеммы и поплавок

Важно обратить внимание на то, как расположен топливный насос по отношению к забитому фильтру. Точно так же его нужно будет надеть после замены фильтра на новый. Для большей верности можно и сфотографировать

Для большей верности можно и сфотографировать.

1. Снимите уплотнительное кольцо трубки регулятора давления топлива. 2. Также снимите пружинную шайбу. 3. Снимите пружину трубки регулятора давления топлива. 4. Нажмите на защелку отверткой.

  • Далее разрываем соединение на забитом фильтре Логана. Часть останется в трубе. Чтобы его вытащить, нужно обмотать трубки ветошью (чтобы не порвались), аккуратно отломить оставшийся кусок штуцера. Осталось встряхнуть его и промыть пробирки.
  • Затем наденьте на них хомуты. С помощью строительного фена нагрейте трубки и установите новый фильтр. Освободите зажимы. Затяжка производится после фиксации проводки.

1. Снимите трубку регулятора давления топлива с втулки в крышке модуля. 2. Нажимаем отверткой на усики наконечника «земляного» кабеля. 3. Отсоедините трос регулятора давления топлива. 4. Затяните защелку отверткой.

Осталось все восстановить и вернуть Renault Logan второго поколения в исходное состояние, ориентируясь на сделанные фотографии.

Демонтаж бензонасоса

Как уже отмечалось, фильтр тонкой очистки находится в бензобаке, добраться до которого можно из салона, если снять подушку заднего сиденья. Для этого ее нужно одеть с задней стороны и аккуратно потянуть на себя с одной и с другой стороны.

После этого открывается доступ к верхней крышке технологического отверстия бензобака автомобиля. Стрелкой указана защелка, которую нужно поддеть, после чего крышка легко смещается и снимается. Чтобы грязь не попала в бак, открывшееся пространство нужно продуть воздухом при помощи компрессора или почистить ветошью.

Перед снятием насоса острой отверткой отодвигается флажок электрического разъема, после чего он извлекается. Шланг подачи топлива аккуратно зажимается по бокам и легко снимается, если в насосе предусмотрен обратный шланг, он снимается таким же способом. Далее выкручивается верхняя пластиковая гайка бензонасоса, для чего можно использовать газовый ключ, но при этом ни в коем случае нельзя бить по гайке молотком и зубилом.

Сняв гайку, нужно сразу вынуть резиновую прокладку, протереть ее и тщательно просушить. Насос вынимается под наклоном, чтобы не повредить поплавок, который находится в нижней его части. Чтобы слить остаток топлива, нужно надавить на клапан в нижней части корпуса.

Разновидности фильтров

Не лишним будет узнать, какие виды фильтров существуют. На большинстве легковых автомобилей устанавливаются классические бумажные фильтры, имеющие структуру в виде гармошки. Разработано более 400 видов бумаги. По качеству фильтрации и простоте изготовления они занимают лидирующую позицию, обойдя угольные и масляно-инерционные. Масло в воздушном фильтре не давало необходимого очистного эффекта, поэтому от них отказались.

Также активно распространены модели из синтетических микропористых материалов. Они более прочные и долговечные, но стоят дороже. По конструкции фильтры разделяют на круглые (для моторов с карбюратором), панельные (используются в современных авто) и цилиндрические (в большинстве для дизельных машин)

Обратите внимание, что в зависимости от года выпуска «Рено-Логан» и типа мотора форма может отличаться, но об этом мы расскажем немного позже

Выделяют классификацию по количеству степеней фильтрации:

  • 1 степень. Конструкция включает только бумагу, уложенную в корпусе в виде гармошки.
  • 2 степени. Дополнительно конструкция включает предварительный очиститель, выполненный из синтетического материала. Такие фильтры эффективно задерживают и большие частицы. Чаще всего устанавливаются на внедорожники и спецтехнику, которая работает в экстремальных условиях.
  • 3 степени. Включает специальную крыльчатку, которая за счет завихрения заставляет частицы оседать внутри специального контейнера в самом фильтре. Относятся к числу самых эффективных.

Обратите внимание, что к каждому выпускаемому фильтру предъявляются строгие требования. Он должен иметь сопротивление воздушному потоку в районе 0,6%, а также задерживать от 99% загрязнителей

Новая сертифицированная продукция обязательно соответствует этим требованиям.

Инструкция по замене на авто с двигателем 1,6 литра (до 2006 года)

На старых моделях Рено Логан, сошедших с конвейера до осени 2006 года, топливный фильтр разместили под бензобаком в районе правого заднего колеса, в том месте, где топливные патрубки выходят из бака. На автомобили, выпущенные уже после осени 2006 года, топливный фильтр стали устанавливать внутри топливного бака вместе с бензонасосом.

  • На первом этапе работ, чтобы добраться до топливного фильтра, приподнимаем машину домкратом или загоняем ее на смотровую яму.
  • С правой стороны задней части днища находим топливный фильтр. С помощью специальной жидкости «WD-40» ветошью стираем всю грязь.
  • Устанавливаем под очистительный элемент емкость для слива остатков бензина

С обеих сторон отжимаем фиксирующие утяжки (зеленая и красная кнопка) и отсоединяем наконечники топливных патрубков.

Оттягиваем хомут и извлекаем из него топливный фильтр.

Устанавливаем новый фильтр в обратном порядке

При монтаже обратите внимание на стрелку, имеющуюся на его корпусе. Она указывает направление движения топлива по магистрали

Далее надеваем наконечники тройника и топливной трубки на штуцеры фильтра до защелкивания фиксаторов

Далее надеваем наконечники тройника и топливной трубки на штуцеры фильтра до защелкивания фиксаторов.

  • Подсоединяем колодку жгута проводов к разъему крышки топливного модуля и клемму провода к «минусовому» выводу аккумулятора.
  • Для заполнения системы топливом запускаем двигатель. При этом в течение 2 – 4 с вы будете слышать пощелкивания работающего топливного насоса. Когда насос выключится, проверяем герметичность соединений топливных шлангов и фильтра. Тройник и топливную трубку с поврежденными наконечниками, неисправными фиксаторами и фильтр с негерметичным корпусом заменяем новыми.
  • Спускаем давление в топливной системе.
  • Снимаем заднее пассажирское сидение, чтобы добраться до технологического отверстия бензобака.
  • На крышке бензобака находим стрелку, которая указывает на расположение защелки. Поддеваем ее плоской отверткой и отодвигаем в сторону.

Счищаем всю грязь с поверхности и вынимаем разъем с проводами.

Отжимаем фиксирующую утяжку на наконечнике топливного патрубка и отсоединяем его. Если к блоку подходят два патрубка, действуем аналогичным образом.

Далее съемником откручиваем уплотнительное кольцо и извлекаем его.

После выемки резиновой прокладки обязательно протираем ее. В противном случае под воздействием топлива, она разбухнет, и вы ее не сможете поставить на место.

Извлекаем блок топливного фильтра.

Как мы уже писали выше, фильтр тонкой очистки нельзя заменить отдельно от бензонасоса. Поэтому необходимо приобретать весь топливный модуль в сборе. Заменить или продуть можно только сеточку грубой очистки. Также можно промыть стакан сбора бензина.

Далее производим монтаж всех элементов в обратной последовательности.

ПОДРОБНОСТИ: Замена салонного фильтра на Рено Лагуна

Замену топливного фильтра на автомобиле Рено Логан удобно проводить на смотровой яме или эстакаде. Перед сменой обязательно сбрасываем давление топлива.

Подготовительный этап

  1. Отключаем зажигание и поднимаем капот.
  2. Снимаем с аккумулятора клемму «минус».
  3. Открываем крышку блока реле. Он расположен возле аккумулятора.
  4. Вынимаем реле бензонасоса. На обратной стороне крышки указано место установки реле.
  5. Устанавливаем минусовую клемму на место.
  6. Заводим автомобиль и даём поработать двигателю на холостых оборотах 2–3 минуты. Он заглохнет сам. Топливо насос не качает, давление в топливной системе сброшено.
  7. Выключаем зажигание.
  8. Скидываем минусовую клемму с аккумулятора.

Замена топливного фильтра

  1. Находим фильтр снизу автомобиля.
  2. Очищаем его и трубопроводы от грязи с помощью металлической щётки, ветоши и средства WD-40.
  3. Отсоединяем подводящий трубопровод, нажимая кнопку-фиксатор на наконечнике.
  4. Сливаем остатки бензина в приготовленную ёмкость.
  5. Отсоединяем трубопровод с другой стороны. Вытекающее топливо направляем в ёмкость.
  6. Ослабляем хомут крепления и извлекаем топливный фильтр.
  7. Устанавливаем новый фильтр. Следим, чтобы стрелка на фильтре топлива совпадала с направлением движения бензина в системе.
  8. Защёлкиваем наконечники на входе и выходе топливного фильтра.
  9. Устанавливаем реле топливного насоса и устанавливаем клемму на аккумулятор.

Видео про замену топливного фильтра на Рено Логан

Если в пошаговой инструкции не всё понятно, то предлагаем просмотреть видео о замене фильтра на автомобиле Renault Logan.

Замена топливного фильтра Рено Логан 1 и 2 своими руками

Процесс замены топливного фильтра в автомобиле Рено Логан 1.4 может быть двояким, а именно:

  • с плановым техническим обслуживанием;
  • если возникнет необходимость устранить причины его выхода из строя.

Где располагается и каковы причины его замены?

Где находится фильтрующий элемент? В версии Logan первого поколения топливный фильтр расположен под днищем автомобиля. В соответствии с правилами инструкции по эксплуатации замена этого расходного элемента потребуется с периодичностью 30 000 км.

Качество бытового топлива вносит некоторые изменения в этот интервал плановой замены. Единого критерия нет, поэтому решение о необходимости замены остается за владельцем Рено Логан 1.4 и Рено Логан 1.

6 по индивидуальным рабочим характеристикам.

Неисправности в топливной системе из-за использования некачественного топлива могут косвенно свидетельствовать о засорении фильтрующего элемента и указывать на необходимость замены топливного фильтра.

Согласно устоявшемуся правилу среди энтузиастов Логана, замена топливного фильтра требуется каждые 20000 км.

Благодаря наличию места в автомобиле, его замена не вызывает затруднений даже у неопытных автомобилистов.

Основным критерием выбора запчасти должно быть качество фильтра. Здесь на помощь придет обращение к вариантам продукции именитых брендов, подходящим для конкретной модификации Renault Logan 1.4, а также Renault Logan 1.6.

  • Рено Меган 2 заменяющий салонный фильтр
  • Меган Рено 2008
  • Renault Megan 2 воздушный фильтр

О процедуре замены элемента на модификациях первой генерации

Замена топливного фильтра предполагает проведение работ в несколько этапов:

  1. сначала обесточиваем машину, отсоединив клеммы от АКБ;
  2. затем снимите верхнюю крышку на монтажном блоке и снимите реле бензонасоса с сиденья (оно находится слева и помечено соответствующей маркировкой);
  3. подключаем снятые ранее клеммы, запускаем двигатель и ждем полной выработки топлива с аппарели и магистрали (двигатель остановится);
  4. лучше заменить на яму, чем под приподнятый домкрат от авто, так как удобство доступа к элементу несравнимо больше;
  5. фиксация детали в штатном месте осуществляется при помощи пластиковых зажимов, которые необходимо прижать;
  6. затем отсоединяем от корпуса топливопроводы (возможна утечка небольшого количества топлива, поэтому рекомендуется запастись ветошью);
  7. после снятия старого элемента устанавливаем новый топливный фильтр, обеспечивая его правильное положение в топливной магистрали (внимательно следим за направлением стрелки на корпусе, указывающей движущийся поток топлива, и устанавливаем только по этой маркировке);
  8. с помощью штатных хомутов закрепляем новый топливный фильтр и завершаем сборку по алгоритму, обратному процессу разборки.
  9. Особенностью конструкции топливной системы версий Logan второго поколения является расположение фильтрующего элемента под подушкой заднего сиденья.

Меняем бензонасос своими руками

На Рено Флюенс 1.6 топливный насос защищен пластиковым кожухом черного цвета.

  1. Начать нужно с отсоединения клеммы электрической проводки путем нажатия фиксаторов, расположенных с обеих ее сторон.
  2. Следом извлеките шланг топливопровода, который фиксируется зажимами такого же типа.
  3. Далее нужно демонтировать крышку бензонасоса. Для этого понадобится съемник для Рено, заготовленный на предыдущем этапе. Приготовьтесь к тому, что откручивание будет проходить туго. При этом крайне не рекомендуется прибегать к использованию молотка, поскольку это может повредить соответствующие детали и инструмент.
  4. Корпус вынимается легко, вертикально вверх. Во избежание вытекания бензина в салон, следует наклонить его влево. Резиновую прокладку стоит тщательно очистить и просушить.

Установка нового насоса на Рено производится в обратном порядке

Важно проверить перед установкой целостность корпуса и всех деталей, прокладок и крепежа: установка некачественной детали приведет к быстрому износу топливопровода

После установки кожуха и сиденья на место, процедуру можно считать успешной. Рекомендуется проехать несколько километров на небольшой скорости: если в салоне отсутствуют посторонние запахи, а лампочки ошибок на панели приборов не горят, насос установлен верно и, при использовании качественного топлива, потребует следующей профилактики еще не скоро.

Как заменить воздушный фильтр Рено Логан 1.6 на 8 и 16 клапанов

Автомобиль Renault Logan с бензиновым силовым агрегатом оборудован системой очистки воздуха, поступающего в двигатель. Главная составляющая системы – воздушный фильтр. Он требует регулярной замены. Французский автомобиль Renault Logan второго поколения комплектовался двумя видами двигателей: с 16 и 8 клапанами. Размеры, форма и порядок замены фильтрующего элемента в авто с разными силовыми агрегатами отличаются. Последовательности операций на каждом из этих автомобилей описаны ниже.

На фото чётко виден корпус воздушного фильтра на автомобиле Renault Logan

Когда нужно делать замену?

В инструкции по эксплуатации Renault Logan конструкторы прописали, что замену фильтрующего элемента проводят каждые 15 тысяч километра пробега для автомобилей с мотором на 16 клапанов и каждые 30 тысяч для 8-клапанных двигателей.

Мотористы рекомендуют менять фильтр воздуха каждые 8-10 тысяч пробега. Временной интервал отличается от предписаний производителя. На это есть причины. Условия эксплуатации Renault Logan в России и других постсоветских странах экстремальные. В Европе дороги чище и лучше.

По результатам исследований, проводимые независимыми экспертами, запылённость российских автомобильных дорог в 5 раз выше, чем в Европе

Придётся менять воздушный фильтр раньше срока, если при эксплуатации Renault Logan появились такого рода проблемы:

  • резко увеличился расход бензина;
  • при ускорении появились «провалы»;
  • автомобиль не «тянет»;
  • произошло засорение камеры сгорания двигателя;
  • частое загрязнение дроссельной заслонки.

Фильтр какого производителя выбрать?

Бытует мнение, что производитель воздушного фильтра неважен. Но помните, что некачественная автозапчасть приводит к поломкам транспортного средства и двигателя внутреннего сгорания (ДВС).

На автомобильном рынке запасных частей представлено сотни производителей расходников, в том числе и воздушных фильтров. Сам Renault не выпускает фильтрующие элементы.

Воздушные фильтры заказывают у других производителей. В оригинальной комплектации на Renault Logan установлен фильтрующий элемент от фирмы Mahle.

Главный критерий выбора – это соотношение цены и качества

Наверняка фильтрующий элемент другой фирмы справится не хуже. Главный критерий выбора – это соотношение цены и качества.

Пошаговая инструкция замены

Перед заменой фильтрующего элемента в системе очистки воздуха приготовим необходимый инструмент. Конструкция корпуса воздушного фильтра и крепление отличается для 16- и 8-клапанного двигателей, поэтому используется разный инструмент. В обоих случаях понадобится специальный ключ TORX T25 (звёздочка), а для мотора 8v приготовим ещё и рожковый ключ на 8.

8-клапанный двигатель

Корпус воздушного фильтра размещён под капотом над двигателем. Он крепится 2 болтами и 2 саморезами. По бокам две металлические защёлки.

  1. Откручиваем два болта в нижней части корпуса ключом на 8.
  2. Откручиваем два самореза сверху на корпусе.
  3. Отщёлкиваем две защёлки по бокам.
  4. Отводим корпус воздушного фильтра в сторону и вытаскиваем старый фильтрующий элемент.
  5. Протираем или продуваем корпус.
  6. Устанавливаем новый воздушный фильтр.
  7. Крепим корпус на защёлках и закручиваем 2 болта и 2 самореза.

16-клапанный двигатель

Корпус воздушного фильтра расположен за двигателем. К нему подсоединён корпус влагосборника.

  1. Снимаем резиновый уплотнитель на корпусе влагосборника.
  2. Отсоединяем подходящий патрубок от корпуса влагосборника.
  3. Отсоединяем влагосборник от корпуса воздушного фильтра.
  4. Отсоединяем трубку вакуумного насоса от впускного коллектора. Она крепится двумя защёлками.
  5. Откручиваем два самореза на корпусе воздушного фильтра ключом TORX T25. Саморезы остаются в корпусе.
  6. Аккуратно вынимаем корпус фильтрующего элемента вверх. Снизу две направляющие из пластмассы.
  7. Вынимаем старый фильтр.
  8. Очищаем корпус от пыли и загрязнений.
  9. Устанавливаем новый воздушный фильтр в корпус и закручиваем его двумя саморезами.
  10. Подсоединяем трубку вакуумного насоса и корпус влагосборника.
  11. Закрепляем патрубок на корпусе с помощью резинного уплотнителя.

Видео: замена воздушного фильтра на Renault Logan с двигателем 1.6 16 клапанов

Выполнить замену воздушного фильтра на автомобиле Рено Логан под силу любому владельцу такого транспортного средства. Замену проводите каждые 8-10 тысяч пробега или по мере загрязнения фильтрующего элемента. Помните, что состояние воздушного фильтра влияет на работу двигателя.

Задачи и значение топливного фильтра

Каким бы совершенным не был производственный процесс, топливо всегда будет содержать определенное количество примесей. Их количество некритичное, но по мере транспортировки до потребителя в него могут попадать песок, мелкий мусор и тому подобное. Не стоит забывать, что на относительно старых автомобилях постепенно разрушается бензобак, кусочки стенок отслаиваются и попадают в бензин. Естественно, все это сказывается на работе мотора. Решением этих проблем и является топливный фильтр. В карбюраторных автомобилях он защищает жиклеры от пыли и других мелких частиц. Большое засорение жиклеров грозит падением мощности и рядом других проблем. В моторе с инжектором фильтры предотвращают засорение форсунок. Обильный налет приведет к некорректной работе силовой установки. Самый требовательный мотор – на дизеле. Здесь необходима высококачественная очистка, поэтому топливные фильтры на машинах с дизтопливом необходимо всегда менять точно в срок.

Конструкция фильтра может включать элементы для грубой и тонкой очистки топлива. Чаще всего, конечно же, используется высококачественная бумага, способная задерживать частицы размером от 5 микрометров. Аналогичная бумага применяется в конструкции масляных фильтров. Таким образом, фильтр нужно обязательно менять, так как от него напрямую зависит работа мотора.
