Замена клапанов на 16-ти клапанном двигателе Лада Калина

Регулировка тепловых зазоров в приводе клапанов газораспределительного механизма

Регулировку тепловых зазоров в приводе клапанов газораспределительного механизма двигателя выполняем в соответствии с регламентом технического обслуживания через каждые 30 тыс. км пробега. Операции проводим на холодном двигателе. Крестообразной отверткой ослабляем затяжку хомута крепления шланга подвода картерных газов к крышке головки блока цилиндров…

…и снимаем шланг с патрубка крышки.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга (основного контура системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров. Аналогично ослабляем затяжку хомута крепления шланга (контура холостого хода системы вентиляции картера)…

…и снимаем шланг с патрубка крышки головки блока цилиндров.

Головкой «на 10» отворачиваем три гайки крепления кронштейна ресивера…

…и снимаем кронштейн.

Две шпильки крепления кронштейна к ресиверу вворачиваются в закладные гайки, установленные в пазах ресивера.

Головкой «на 10» отворачиваем две колпачковые гайки крепления крышки головки блока цилиндров.

Снимаем со шпильки металлическую шайбу…

…и резиновую втулку. Аналогично снимаем детали крепления крышки с другой шпильки.

Снимаем крышку головки блока цилиндров. Снимаем переднюю верхнюю крышку ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий. Поворачиваем коленчатый вал за болт крепления шкива привода генератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механизма»). Затем доворачиваем коленчатый вал по часовой стрелке еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры (между регулировочными шайбами толкателей и кулачками) у первого…

…и третьего кулачков распределительного вала. Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм. Зазор равен толщине щупа, который входит между кулачками и шайбой с легким защемлением. Если зазор отличается от нормы…

…то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля). Вводим «клык» приспособления между кулачком и шайбой (см. рис. ниже).

Утапливание толкателя клапана при замене регулировочной шайбы

: 1 – приспособление; 2 – толкатель

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель…

…и устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении.

Фиксирование толкателя клапана при замене регулировочной шайбы

: 1 – фиксатор; 2 – регулировочная шайба Переводим рычаг приспособления в верхнее положение.

Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу. При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками. Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель и вынимаем пинцетом регулировочную шайбу. Зазор регулируем подбором регулировочной шайбы с требуемой толщиной.

Для этого микрометром измеряем толщину извлеченной шайбы. Толщину новой регулировочной шайбы определяем по формуле: Н = В+ (А–С), мм,

гдеА – замеренный зазор;В – толщина извлеченной шайбы;С – номинальный зазор;Н – толщина новой шайбы. Толщина новой шайбы маркируется на ее поверхности электрографом. Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор. Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, проверяем и при необходимости регулируем зазоры других клапанов в последовательности, указанной в таблице:

Сборку двигателя проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров…

…заменяем ее уплотнительную прокладку новой.

Замена сальников на ВАЗ 2112 1.5 л, 16 клапанов

Чтоб найти тип устройства свечных полостей, выверните свечки и загляните вовнутрь колодца. Вариант со вставки имеет гладкие стены от начала и до конца отверстия. На движках ВАЗ 21126 будет виден стык привалочных плоскостей клапанной крышки и постели распредвалов.

Для подмены сальников на ВАЗ 2112 нужно демонтировать пластиковую крышку, впускной ресивер, модуль зажигания, шланг вентиляции картерных газов. Извлекаются колодцы при помощи шлицевой отвертки (упираться отверткой нужно в верхнюю кайму). Смотрите за тем, чтоб после выхода на трубке остался нижний сальник. Перед установкой сальников очистите вставки. Нижний сальник необходимо смазать моторным маслом. При помощи наставки подходящего поперечника запрессуйте вставку до соответствующего щелчка.

Свечки в момент выполнения работ будут выкручены, потому смотрите, чтоб в цилиндры не попал мусор или посторонние предметы.

На видео вы сможете узреть, как с помощью самодельного съемника можно достать вставки для подмены сальников свечных колодцев без снятия клапанной крышки, ресивера.

Герметизация резьбовых соединений

На автомобилях Тоета и других авто со похожим типом устройства ремонт заключается в смазывании герметиком нижней и верхней резьбы. Для снятия и следующей установки трубки нужно накрутить и законтрогаить две гайки. Также нужно поменять манжеты, уплотняющие стык вставки колодцев и клапанной крышки. Подробную аннотацию по снятию подвесного оборудования, моментах затяжки, вы сможете отыскать в руководстве по ремонту и эксплуатации вашей модели автомобиля. Предлагаем поглядеть видео выполнения ремонта.

Попадание мусора, сторонних предметов в цилиндры мотора, ГБЦ, может привести к понижению ресурса и суровой поломке. Потому все работы делайте очень аккуратненько.

Периодичность и признаки замены

Какого-либо определенного срока замены прокладки ГБЦ на Лада Калина не существует. Со временем она может приходить в негодность под воздействием различных факторов. Пробивать прокладку может в разных местах и, в зависимости от расположения трещины, признаки повреждения будут разными. Симптомы будут одинаковыми как для 8-клапанных, так и для 16-клапанных двигателей.

Симптомы повреждения прокладки:

1. При разрушении прокладки по боковой части окружности цилиндра начинается выход газов наружу. При этом шумность работы двигателя ВАЗ Калина резко возрастает, что будет сразу заметно водителю.
2. Пробитие между цилиндрами нарушает режим работы и двигатель начинает работать неравномерно, троить.
3. Разрушение прокладки с попаданием разрыва в каналы подачи охлаждающей жидкости. При этом начинается попадание газов в систему охлаждения. Одним из внешних признаков такой проблемы будет снижение уровня жидкости и появление белого пара в выхлопных газах. Возможно появление пузырьков газов в расширительном бачке. Еще одним признаком является появление эмульсии в масле, сопровождающееся увеличением уровня смазки в картере. Масло может пойти и в систему охлаждения, что легко обнаружить по его наличию на поверхности жидкости в расширительном бачке.
4. Еще одним косвенным симптомом прогорания прокладки является появление пятен или потёков масла или охлаждающей жидкости на линии разъема деталей и на боковой поверхности картера двигателя.

201004301414_kalina

Две модели из трех переднеприводных, выпускаемых сегодня АВТОВАЗом, не балуют покупателей разнообразием двигателей. «Самару» оснащают лишь 8-клапанным 1,6-литровым, а «Приору» — таким же, только 16- клапанным, с облегченной шатунно-поршневой группой. (Модификация «голодранец» с 8-клапанным не в счет.) Единственный автомобиль с «правом выбора по рождению» — «Калина»: 1,6 л с восемью клапанами (от «Самары») либо 1,4 л с шестнадцатью (ЗР, 2008, № 12), А с недавних пор еще и «приоровский» мотор.

Напомним, первый отличается «троллейбусной» покладистостью — нет необходимости часто переключать передачи, держа обороты в узком диапазоне. Почти независимо от нагрузки автомобиль едет уверенно, не особо напрягаясь на подъемах. Правда, у этого мотора не слишком яркий «верх».

Другой, объемом 1,4 л, — совсем иной. Коли ездить разумно, порадует умеренным расходом бензина. Но его стихия — драйв. Чтобы раскрыть способности «малыша», нужно держать обороты и то и дело переключаться. И все же 89 л.с. не бог весть какая мощность для машины полной массой 1555 кг. Если без пассажиров она еще довольно динамична, то груженая да при работающем кондиционере имиджу энергичного автомобиля для молодых и успешных, прямо скажем, не очень-то соответствует. А нельзя ли выбрать резерв полностью? Ведь до 100 л.с., за которыми «выстреливает» налог, еще остается пространство для маневра! И подходящий движок давно готов — 1,6 л., 98 л.с., тот, что ставят на «приоры». Изменения лишь в навесном оборудовании. Особенности компоновки моторного отсека «Калины» заставили применить на двигателе «калиновскую» систему впуска, в том числе корпус воздушного фильтра — разумеется, с соответствующими калибровками управления двигателем, что, впрочем, на характеристиках мотора никак не сказалось. Все это было сделано еще на «Калине-Спорт 1,6» в опытно-промышленном производстве, откуда разработка без изменений перекочевала на конвейерную версию «Калины».

Новый мотор примирил недостатки двух первых. С одной стороны, легко трогает машину, не вынуждает слишком часто перебирать передачи, а с другой — позволяет энергично разгоняться при обгонах. Приятно осознавать, что и максималка теперь за сто восемьдесят. Но главное — у машины наконец появился необходимый запас мощности. Включение кондиционера уже не вынуждает отказаться от энергичного обгона или убраться, чтобы никому не мешать, в правый ряд.

Что такое маслосъемные колпачки

Рабочее заглавие, применяемое всеми ремонтниками — сальники клапанов. Это особые кольца, пояски, из резины и металла, надеваемые на шею клапана. Их задачка предупредить попадание машинного масла, смазывающего движок «Приоры», в работающие цилиндры и в систему подачи воздуха в ресивер. Потому и «маслосъёмные».

Двигатели 21126

На автомобилях LADA Priora, Kalina, Granta с ДВС модели 21126 нужно снимать не только лишь подвесное оборудование и клапанную крышку, да и шестерни распределительных валов, кровать. Устранение предпосылки попадания масла в свечные колодцы заключается в нанесении высококачественного анаэробного герметика. Внедрение силиконового прокладочного герметика не будет настолько действенным.

Герметик нужно наносить узким слоем на привалочные плоскости постели распредвалов. Очень толстый слой при зажатии деталей приведет к выдавливанию герметика вовнутрь ГБЦ, что может стать предпосылкой закупоривания магистралей системы смазки. После установки клапанной крышки внутренние соединения в свечном колодце также советуем промазать прокладочным герметиком.

Какие маслосъемные колпачки покупать

Что точно стоит взять на себя, так это вопрос подбора МСК. Почему? Много подделок и проблемы с качеством у многих официальных изделий.

В последнее время с хорошей стороны показывает себя продукция Corteco. Многие отмечают, что это единственная альтернатива оригиналу. К слову, ни один производитель автомобилей не делает сальники клапанов на своем производстве – все закупают. Например, у Toyota договор c NOK, а у Mercedes-Benz – с Viktor Reinz.

Что точно не стоит брать, так это продукцию:

• Известного в народе Вити Рейнза.
• FEBI.
• SWAG.

Viktor Reinz не советуют покупать из-за большого количества подделок и неоправданно высокой цены, остальных – просто из-за посредственного качества. Колпачки Erling похожи на Corteco, но на ощупь дубовее. По отзывам Эрлинг держат немного хуже кортековской продукции, но пользуются высокой популярностью из-за их обилия в региональных торговых сетях.

Последовательность работ на 8-ми клапанном двигателе

Перед тем, как приступить к регулировке клапанов Лада Гранта с 8-клапанным двигателем, необходимо остудить силовой агрегат

Важно, чтобы температуры опустилась до +20 о С. После этого нужно включить зажигание, это позволит обезопасить от повреждений ГРМ после приведения в движение распределительного вала

Необходимый инструмент

Каждый владелец Лады Гранта с 8-клапанным движком должен иметь в своем арсенале необходимый для регулировки инструмент, как проводить подобные мероприятия порой приходится каждый 25000 км пробега. В инструментальном ящичке автомобилиста должны быть следующие приспособления:

• Регулировочные шайбы толщиной от 3 до 4,5 мм;
• Щуп с интервалом 0,05 мм;
• Регулировочное специальное оборудование, облегчающее процесс замены шайб;
• Пинцет с зажимом;
• Ключ на 17.

Снятие защиты двигателя Лада Гранта 2190

Регулировка клапанов на Гранте с 8 клапанами начинается с демонтажа двигательной защиты. Для этого необходимо открутить верхние болты, закрепляющие защитный элемент сзади. После этого отворачивается средняя часть фиксатора. Это позволяет добраться без проблем к защите мотора. После этого раскрутите два болтика, находящиеся справа, и демонтируйте защитную систему.

Снятие крышки головки цилиндров ВАЗ 2190

Для снятия головки необходимо сперва ослабить хомуты, удерживающие охлаждающие шланги, и демонтировать патрубки. После этого можно приступать к откручиванию гаек, фиксирующих крышку ГБЦ движка, убрать шайбы, втулки и прокладки из резины, закончив все снятием крышки.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Сперва выключите минусовую аккумуляторную клемму. После чего поставьте авто в нейтральное положение и зафиксируйте в нужном месте. Теперь можно приступать к откреплению болтов кожуха ГРМ на передней части, демонтажу кожуха (делать это нужно аккуратно, не задевая проводку), откручиванию коленчатого вала. После этого остается достать заглушку, располагающуюся в картере сцепного механизма.

Регулировка клапанов Лада Гранта (2190) 8 клапанов

После всех подготовительных работ можно начинать регулировочные мероприятия для клапанной группы двигателя. Условно весь процесс можно разделить на несколько этапов:

1. Измерение зазоров между кулачками, смотрящими вверх толкательного механизма (4, 6, 7 и 8 механизм), при помощи щупа. Регулировать мы будем только те механизмы, где показатели превышают норму.
2. Демонтаж регулировочной шайбы путем открепления их в местах со специальными пазами.
3. Установка на шпильки крепления крышки ГБЦ пружинного сжимателя, вдавливание толкателей регулируемых клапанов.
4. Монтаж фиксатора между распределительным валом и толкателем.
5. Поддевание шайбы и вытягивание ее из штатного места (можно воспользоваться пинцетом).
6. Фиксация размеров демонтированной шайбы и проведение расчетов толщины новой шайбы для регулировки клапанов. Для этого нужно сложить значение толщины старой шайбы с замеренным зазором и отнять из полученной суммы номинальный зазор.
7. Установка новой регулировочной шайбы в толкатель.

Остается проверить работоспособность агрегата, провернув коленчатый вал на 1 оборот, поставить ранее снятые детали ГРМ. На этом процедуру замены клапанов можно считать оконченной.

Замена ремня

Сначала нужно снять ремень привода вспомогающих агрегатов. Силовой агрегат можно поддерживать при помощи деревянного бруска. Откручиваем нижнюю крышку переднего привода, использовав для этой цели накидной ключ. Устройство натяжения ремня крепится двумя болтами, один из которых нужно ослабить, а второй открутить полностью.

Нижняя крышка снимется легко, если приподнять натяжной ролик. Смотрите на рисунок, там все показано наглядно. Постарайтесь не потерять шайбу, на которую указывает стрелка на снимке.

Теперь фиксируем коленвал от прокрутки. Для этой цели нам понадобится помощник. Для этого ему нужно нажать на тормоз на 5 передаче. Теперь снимаем болт и шайбу.

После этого приступаем к непосредственному демонтажу ремня, предварительно проверив совпадение меток. Болт, который крепит натяжной ролик, должен быть ослаблен. После этого ремень легко получится сдвинуть, а затем и снять.

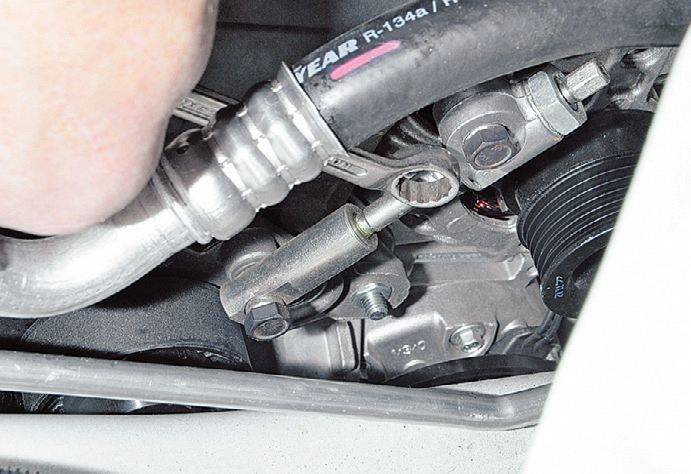

Теперь необходимо снять направляющий ролик. Снять его получится только с болтом и шайбой, так как этот узел не разбирается. Делается это для того, чтобы проверить, в каком состоянии находятся подшипники обоих роликов. Ролики лучше заменить, если у автомобиля был значительный пробег или визуально были обнаружены дефекты. На насосе жидкости для охлаждения не должно находиться следов жидкости, иначе и этот узел придется заменить

Обращайте внимание и на то, чтобы не было люфта

Установка происходит в обратной последовательности, но болт крепления ролика пока не нужно затягивать до конца. Делать это нужно только после того, как будет установлен ремень. Устанавливать его нужно также в обратной последовательности, предварительно убедившись, что метки на шкивах распредволов и крышке привода совпадают.

Замена ремня

Необходимые средства и инструменты:

• рожковый ключ или головка с трещоткой на 10;
• рожковый ключ на 17;
• ключ на 13;
• Большая шлицевая отвертка;
• специальный ключ для вращения натяжного ролика;
• домкрат;
• баллонный ключ.

Если ремень не оборван, начинаем с того, что выставляем настройки газораспределительного механизма по меткам.

1.Автомобиль устанавливаем на ровной поверхности, включаем передачу, и поддомкрачиваем правое переднее колесо.

2.Поднимаем капот, ключом или головкой на 10 отворачиваем 3 болта крепления кожуха ремня ГРМ.

3.Ключом на 13 откручиваем гайку натяжителя ремня генератора. Снимаем ремень.

4.Визуально ищем метку на звезде распредвала. Она имеет вид прямоугольного выступа на внутренней стороне края шестерни.

5.Выключаем передачу и, прокручивая руками переднее правое колесо, добиваемся, чтобы эта метка совпала с верхним выступом пластины крепления кожуха.

6.Отверткой поддеваем резиновую заглушку на картере КПП (за 4-м цилиндром), и открываем ее. Под ней находится маховик. На его зубчатке также есть метка, которая должна совпадать с треугольной формы выступом, расположенным слева.

7.Если газораспределительные фазы выставлены правильно, то в этом положении и метка на звезде ГРМ, и метка на маховике будут совпадать с указателями. Если же метки не совпадают, нужно отпустить натяжной ролик, снять ремень со звезды ГРМ и, прокручивая шкив коленвала, добиться их совпадения. Такую же процедуру проводим и в случае, если ремень был оборван.

8.Фиксируем положение маховика, застопорив его через отверстие для заглушки отверткой. Откручиваем натяжной ролик, если он еще не был расслаблен.

Замена клапанов на лада калина 8 клапанов: фото и видео

Основная масса владельцев автомобиля Лада Калина сталкивается во время эксплуатации автомобиля с тем, что необходимо произвести замену клапанов. Для этого может быть много причин, например, клапан прогорел или погнулся при выходе из строя ремня ГРМ. Также может износиться и ножка клапана или треснуть тарелка.

Замена клапанов (инструмент)

На автомобилях с восьмиклапанным мотором замену клапанов можно произвести и своими силами, если есть определенные навыки в этом деле,  а также специнструмент. Для работы потребуется:

1. Инструмент, при помощи которого можно снять сухари с клапана (рассухариватель).
2. Съемник для колпачков, которые снимают масло. О выборе масла в 8-ми клапанный двигатель Лада Калина надо позаботиться заранее.
3. Головка на «13» и вороток.

Процесс замены клапанов на 8-ми клапаннике

Осуществление процесса замены клапанов на всех моторах с восьмью клапанами практически идентично. Последовательность:

1. Снимаем крышку.

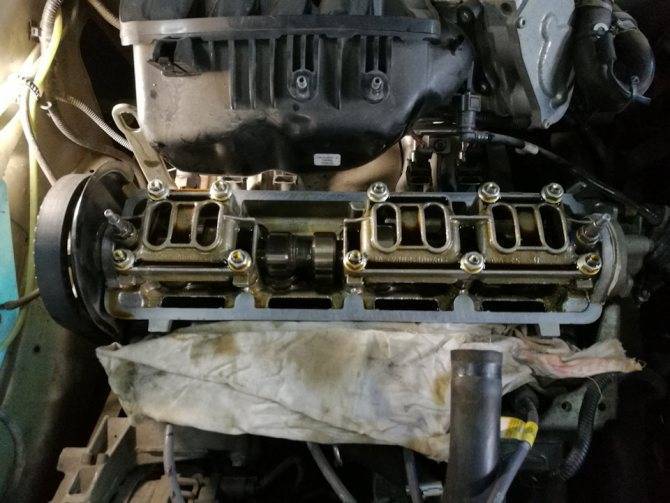

   Сняли крышку, виден распредвал

2. Снимается газораспредвал с головки.

   Добрались до блока цилиндров

3. Демонтируются толкатели.
4. Фиксируется на шпильке рассухариватель.
5. При помощи него удаляются с клапанов сухари. Работу надо проводить аккуратно, так как при соскакивании рассухаривателя с клапана он может выстрелить сухарем. Его в таком случае будет найти практически невозможно.
6. После снятия сухарей можно снимать и пружину с тарелками. Пружины демонтируются довольно просто.

   Клапана вблизи

7. После освобождения клапана он извлекается из своего посадочного места. Рекомендовано клапаны отмечать, чтобы поставить каждый на свое место. В качестве разметки можно использовать точки, нанесенные кернером.
8. Установка нового клапана и сборка производится в обратном снятию порядке. Засухаривать клапан также надо с использованием специального инструмента.

В том случае, когда будет ставиться старый клапан, то его надо тщательно очистить от нагара. Если клапан новый, то его надо притереть, чтобы топливо или воздух не выходили из камеры сгорания.

Выставляем зазор клапанов

Процесс надо осуществлять на холодном моторе при снятой крышке клапанов. Для этого её надо демонтировать, открутив болты крепления. Потом надо снять ту крышку, которая закрывает ремень ГРМ. Ремень генератора трогать не надо.

Снимаем крышку ГРМ, потом снимаем свечи для удобства

Свечи выворачиваются, чтобы двигатель можно было легче прокручивать. С головки также удаляется полностью масло, чтобы облегчить работу. Использовать для этого можно шприц. Если на распредвале есть кулачки с выработкой, то его следует заменить полностью. На место крепления крышки прикручивается приспособление, утапливающее клапана. Ключом проворачивается коленвал до тех пор, пока метки на шкиве не будут соответствовать меткам на крышке ремня. После этого надо еще провернуть коленвал на три зуба. Поршень в таком случае станет в свою мертвую точку. Менять масло после этой процедуры не надо.

Этим проверяется зазор клапана

Сначала надо проверить зазор на первом, а потом на третьем кулачке. На щупе должен быть размер от 0.2 до 0.35 мм. Если ход будет большим, то надо поменять шайбу. Если все работы производить правильно и при использовании специального инструмента, то в процессе сложностей не возникнет. По такому принципу регулируются все оставшиеся клапана.

На видео ниже рассмотрен процесс регулировки клапанов, основной принцип такой же, так как двигатели Калины и Самары одного семейства.

После этого работать ГРМ должен четко. Это также позволит автовладельцу проехать порядка 50 000 километров без проведения дополнительных работ и регулировок.

Цена вопроса

Самостоятельно поменять прокладку головки блока будет совсем недорого, поскольку ее стоимость составляет от 220 (для 8-клапанных моторов) до 550 рублей (для 16-клапанных). Помимо нее, потребуется прокладка между приемной трубой и катализатором, которая стоит не более 100 рублей и новые болты крепления головки в количестве 10 штук, стоящие по 40–50 рублей за каждый. Зачастую получает повреждения прокладка коллекторов, которая в таком случае подлежит замене. Новая деталь стоит около 750 руб. Итоговая стоимость запчастей не превысит 1500 рублей. Необходимо помнить, что при разборке и дефектовке двигателя могут появиться и другие детали, подлежащие замене.

Выполнение такой работы на сервисной станции зависит от территориального расположения и составляет от 4 тыс. рублей в небольших городах (Тула, Брянск) и до 10 тыс. рублей в крупных (Москва, Санкт-Петербург).

Регулировка зазоров клапанов

Лада Калина Универсал Бортжурнал Замена шаровых опор

Она осуществляется только на холодном двигателе: оптимальная температура окружающей среды +20 градусов. Заранее приготовьте:

• узконосые пассатижи;
• плоскую отвертку;
• головки;
• шприц для удаления масла;
• пинцет;
• рассухариватель клапанов (приспособление);
• щуп (0,2 и 0,35 мм);
• регулировочные шайбы.

Выверните болты, крепящие клапанную крышку, снимите ее и выверните свечи зажигания. Заодно осмотрите кулачки распредвала, чтобы убедиться в отсутствии выработки. Далее с помощью шприца удалите из головки масло. Прикрепите к шпилькам приспособление для утопления клапанов. Следующие этапы:

1. Проверните коленвал и добейтесь совпадения меток на крышке ГРМ и шкиве совпали. Далее поверните вал еще на три зуба шкива.
2. Щупом на 0,2 мм (впускной) и 0,35 мм (выпускной) проверьте зазоры. Для справки: чтобы определить, где впускные, а где выпускные клапаны, считайте слева направо: выпуск-впуск, впуск-выпуск и так далее. Регулировочные шайбы нужно заменить при легком прохождении щупа. Для этого опустите клапан вниз, используя приспособление, одновременно удерживая толкатель от проворачивания с помощью плоской отвертки.
3. Закрепите толкатель внизу и пинцетом извлеките старую шайбу и установите подходящую новую.
4. Удалите фиксатор и снова проверьте зазор: щуп должен проходить с небольшим усилием.

Порядок регулировки: 1 выпуск – 2 впуск, 5 выпуск – 2 впуск, 8 выпуск – 6 впуск, 4 выпуск – 7 впуск.

Регулировка клапанов Калина, с 8 клапанным двигателем, необходима, когда под капотом появляется неприятный, настораживающий звук, напоминающий металлический цокот. Это свидетельствует o том, что клапана “требуют” безотлагательной регулировки. Чтобы выполнить упомянутую регулировку потребуется подготовить некоторые инструменты, а именно: отвертки (плоскую и крестообразную), длинногубцы (или пинцет), набор щупов, шайбы для регулировки требуемого размера, ключ на 10 (головка) с воротком, а также специальное приспособление для регулировки.

Сразу хотелось бы предупредить автомобилистов о том, что регулировка клапанов Калины проводится только на остывшем силовом агрегате, не иначе, в противном случае, выставленные зазоры не будут соответствовать требуемым техническим стандартам. Снимите крышку клапанов и установите валы, коленчатый и распредвал, по обозначенным меткам. При этом поршни цилиндров 1 и 4 должны располагаться в ВМТ механизма. Методы регулировки клапанов бывают разные, мы выберем более ускоренный, при котором меньше придется вращать коленвал, и будем регулировать сразу четыре клапана.

Итак, изначально замеряем зазоры, где над клапанами подняты кулачки распредвала. В этом случае это 1,2,3,5 клапана. Тепловые зазоры для клапанов впуска Калина соответствуют 0,20 (+0,05мм), а для выпускных 0,35(+0,05мм). Расчет клапанов производится слева направо, сначала выпуск-впуск, затем впуск-выпуск, и, так далее. Зазоры, которые не соответствуют номиналу, регулируются с применением регулировочных шайб. Теперь, на шпильки крышки клапанов следует установить регулировочную планку и закрепить ее, накрутив гайки.

Затем, рычагом регулировочного механизма утапливаем до упора регулируемый клапан, и при помощи рычажка, фиксируем положение толкателя клапана (в нажатом состоянии). Используя пинцет, вынимаем старую шайбу и устанавливаем на ее место новую (требуемого размера). Удалив фиксатор, придавливаем ее рычагом для ее полной усадки на место. После этого наступает очередь следующих клапанов 4,6,7,8. Потребуется сделать один проворот вала (распредвал при этом должен повернуться на пол оборота ), и провести аналогичную работу с остальными клапанами. По мнению специалистов, при пробеге автомобиля Калина до 50 000 км., Вам, вряд ли, придется заниматься регулировкой клапановКалины, так, как при проверке их зазоры (в подавляющем большинстве случаев) соответствуют требуемым стандартам.

Клапаны на автомобилях Лада Калина выполняют важнейшую роль в системе газораспределения, отвечая за выпуск отработавших газов и впуск топливовоздушной смеси. Многие автомобилисты не задумываются о том, что эти детали, несмотря на свой незначительный размер, очень важны. А кто-то даже не знает о том, где они находятся, и что на них время от времени (в зависимости от типа двигателя) требуется проводить регламентные работы.

Регулировка зазоров клапанов

Любой двигатель, установленный на «Лада Калину» обязательно должен регулироваться. Отличие регулировки заключается в порядке измерения величины теплового зазора. Все замеры проводятся, только когда клапана полностью закрыты. При регулировке вращение коленчатого вала двигателя происходит в сторону поворота часовой стрелки. Чтобы отрегулировать клапана «Лады Калины» используются специальные шайбы, расположенные в нишах толкателей. Чтобы получить необходимый зазор, подбираются шайбы, требуемой толщины.

Инструмент необходимый для регулировки клапанов

Для регулировки нужно иметь следующий инструмент:

• Головки для откручивания болтов;
• Вороток;
• Трещотку;
• Шприц, чтобы удалить масло;
• Отвертки;
• Специальное приспособление, которым утапливаются клапаны;
• Щупы;
• Пинцет;
• Длинногубцы;
• Шайбы регулировочные.

Регулировка клапанов «Лада Калина», 8 клапанная

Вся технологическая схема регулировки приведена на картинках ниже. Работы выполняются на холодном агрегате. Сначала снимается клапанная крышка. Для этого необходимо открутить и удалить болты крепления.

Затем снимается крышка, закрывающая ремень ГРМ. Выворачиваются свечи. Двигатель в этом случае будет легче проворачиваться. Головку нужно освободить от масла. Работу облегчит шприц. Распределительный вал должен иметь кулачки без выработки. В случае повреждения его необходимо заменить. К шпилькам, крепления клапанной крышки прикручивается приспособление, при помощи которого утапливают клапаны. Ключом проворачивается коленчатый вал, пока не совпадут метки шкива с крышкой ремня. Когда метки совпали, вал необходимо повернуть на три дополнительных зуба. Поршень найдет верхнюю мертвую точку.

Проверяются зазоры, сначала первого кулачка, затем третьего. Размер щупа должен варьироваться в интервале 0,2 – 0,35 мм. В случае свободного прохождения щупа, требуется замена шайбы. Подцепить ее из толкателей и легко удалить нужно через специальный паз, сделанный в верхней кромке. Чтобы обнаружить паз нужно просто повернуть толкатель. Пользуясь приспособлением нужно утопить клапан. Чтобы не произошло вращения толкателя, его придерживают плоской отверткой, которую нужно вставить глубоко в паз.

Фиксируется нижнее расположение толкателя. Пинцетом вытаскивается шайба. Устанавливается новая, имеющая необходимый размер. Она должна быть повернута своей маркировкой в сторону толкателя. Каждая шайба маркирована своим размером. Затем удаляется фиксатор. Замер зазоров повторяют вновь.

В случае нормальной регулировки, вхождение щупа в зазор происходит с легким усилием. Вновь вращают коленчатый вал, до следующего совпадения метки. Вращение должно проводиться под 90 градусов. После каждого поворота коленчатого вала, делается регулировка всех оставшихся зазоров, придерживаясь конкретной последовательности. Когда настройка закончена, нужно залить масло, заменить прокладку под клапанной крышкой, установить крышку клапанов и ремня.

В принципе, операция связанная с настройкой клапанов, «Лада Калины» достаточно простая операция. Если следовать вышеописанной последовательности, то такую работу сможет выполнить даже начинающий автолюбитель, своими руками. Если работа была сделано правильно и был соблюден точный порядок регулирования, то газораспределительный механизм «Лада Калины» будет отлично работать. Правильная регулировка позволяет проехать более 50 000 км без дополнительных работ.

Замена ремня ГРМ на Калине

1,6 литра, 8 клапанов

Мотор зарекомендовал себя еще с восьмерки, как надежный и очень выносливый. Именно этот двигатель Лады Калины не гнет клапана при обрыве ремня ГРМ.

Другие двигатели Lada Kalina

Конечно, можно было бы более подробно рассмотреть отдельно каждый силовой агрегат, но в этом нет необходимости, потому что именно остальные два двигателя гнут клапана.Прежде всего, необходимо запастись набором инструментов. В него входят отвертка с плоским жалом, желателен набор ключей с головками и трещоткой, потому что накидным или рожковым ключом проводить операции будет довольно сложно. Еще может понадобиться специальный ключ для проворота коленвала, мы рассмотрим несколько иной вариант установки меток при замене ремня.Для начала, вывешиваем переднее колесо. Устанавливаем машину либо на домкрат, либо подставляем какой-то упор. Это необходимо для того, чтобы установить коленвал по метке, для облегчения процедуры можно выкрутить свечи. Это поможет избежать сопротивления компрессии.

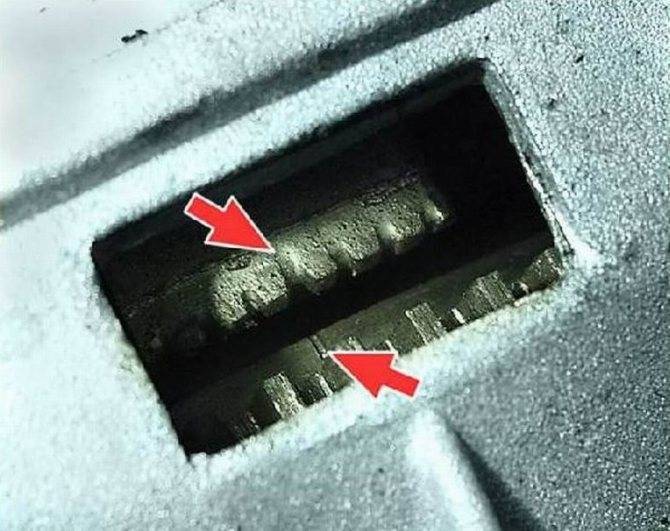

При этом метка на маховике должна совпасть с небольшим вырезом, который можно увидеть на корпусе коробки. После этого ослабляем натяжение ремня генератора, снимаем. Затем берем трещотку и головку на 12. Они нужны нам для того чтобы открутить кожух закрывающий ремень ГРМ на Калине.Теперь откручиваем натяжной ролик, и разворачиваем его так, чтобы натяжение ремня ГРМ уменьшилось, достаточно для того чтобы его снять

В этот момент важно обратить внимание на метку распределительного вала. Оно должно совпадать с пластиной, которые специально установлено на корпусе головки. Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ

Если метка не совпадает, то нужно еще раз проверить метку маховика, если она на месте, необходимо откорректировать установку ГРМ.

После того, как мы убедились в том, что все метки совпадают, можно снимать ремень, а затем менять его на новый. После установки, необходимо убедиться в том, что натяжка достаточна. Между помпой и распределительным валом ремень должен поворачиваться на 90 градусов. Если все требования выдержаны, собираемся в обратном порядке.

Замена ремня ГРМ на Ладе Калине 1,4 литра

Такой двигатель представлен только в 16-клапанном варианте, и он гнет клапана в случае обрыва ремня ГРМ. Об этом уже было сказано выше. Срок службы данного узла, по заявлениям производителя, составляет порядка 60 тысяч километров, но ремонт газораспределительного механизма не идет ни в какое сравнение со стоимостью ремня.Итак, для замены понадобится набор головок, чтобы открутить шестерню коленвала, сам ремень, приспособление для фиксации распределительных валов. Начинаем с того, что снимаем верхнюю часть кожуха ремня. Далее снимаем ремень генератора. Затем снимаем нижнюю часть кожуха, выставляем коленвал по метке на масляном насосе, а затем откручиваем гайку, снимает упорную шайбу.Теперь откручиваем натяжные ролики. Желательно убедиться, что никакой из них не гудит, а помпа не течет. После снимаем ремень, ставим новый и затягиваем ролики моментом 33-42 Нм. Для этой процедуры также понадобится съемник стопорных колец.

Вообще заводом устанавливается допуск погрешности в один зуб, однако, это не совсем положительно скажется на работе двигателя.
