Регулируем клапаны на ВАЗ-2112 16 клапанов своими руками

Подробная диагностика гидравлических компенсаторов на Lada Priora

Порой для фиксации причин стучащих гидрокомпенсаторов на 16 клапанном двигателе Лада Приора одного теплового состояния мотора недостаточно. Комплекс же испытаний позволяет более точно установить фактор, из-за которого возникает посторонний шум.

Диагностируем состояние

Одной из частых жалоб является стук и на холодную, и на горячую. Однако с повышением оборотов симптом пропадает. Актуален один из вариантов:

  1. Износ или повреждение шарикового клапана. Без замены гидрокомпенсатора не обойтись.
  2. Загрязнение внутренностей ГК продуктами износа вследствие выбора неправильной смазки или несвоевременной ее замены. Промывка внутренностей и смена маслосостава на кондиционный устраняет неисправность.

Если цокот проявляется только на горячей силовой установке и пропадает на высоких оборотах, а на остывшем агрегате посторонних звуков не наблюдается в любом режиме – износилась плунжерная пара. Гидрокомпенсатор подлежит замене в сборе.

Стук наблюдается только на высоких оборотах при любом тепловом состоянии, а на холостых – тишина, проблема с уровнем масла или в системе засасывания малоэмульсии. Выходить за пределы крайних меток на щупе не рекомендуется, ездить с поврежденным маслоприемником – тоже. Восстановление допустимого уровня разрешает задачу.

К сведению

  • Новые гидравлические компенсаторы тоже могут постукивать. Обычно это происходит после капиталки и наблюдается в короткий промежуток времени после первого пуска. Неисправностью не является, если при следующих запусках не повторяется.
  • Если гидромодули стучат после замены масла, причина в качестве смазки или фильтре.
  • Причислять стучание гидротолкателей при запуске к числу неисправностей не стоит. За длительное время стоянки масло стравилось с рабочих камер и в начале работы происходит наполнение емкостей.

Чем грозит игнорирование того, что стучат гидрокомпенсаторы на двигателе Лада Приора 16 клапанов или пренебрежение исследованием причин возникновения шума? Как минимум, акустическим дискомфортом. Как максимум – износятся кулачки распредвала, и его придется заменить.

Подготовка к демонтажу клапанов

Делать замену будем на этом двигателе (21120)

Всё же, на моторе ВАЗ-2112 замену клапанов проще выполнить с демонтажём ГБЦ: для запрессовки новых направляющих плиту ГБЦ пришлось бы греть. Лучше оставить направляющие клапанов на месте. Но тогда придётся снимать разное оборудование:

  1. Под люком бензонасоса находится разъём (фото 1 и 2). Отключите его, чтобы бензонасос перестал качать;
  2. Заведите двигатель – пусть он заглохнет;
  3. Снимают воздушный фильтр: ослабляют хомуты 1 и 2 и отключают разъём 3 (фото 3). Затем ключом «на 10» откручивают винт (фото 4).

Все действия иллюстрирует одно фото.

Понизили давление, почти сняли фильтр

Удалите пластиковый корпус фильтра вместе с подводящим шлангом.

Разборка механизма ГРМ

Наша цель – снять оба распредвала. На двигателе ВАЗ-2112 замену клапанов можно выполнить даже без снятия ГБЦ. Но валы в любом случае будут мешать. Порядок действий:

  1. От АКБ отключают клемму «минус»;
  2. Снимают провода со свечей, затем отключают их от катушек;
  3. Модуль зажигания тоже надо снять (фото 2), а ещё удаляют шланг вентиляции картера (фото 3);
  4. Кронштейн, фиксирующий проводку форсунок, прикручен к крышке ГБЦ (фото 3). Удалите его! Так же поступают с кронштейном второго жгута (ДПДЗ и РХХ);
  5. Надо будет снять ресивер (фото 4). А отверстия впускного коллектора закрывают тканью.

Изучите то, о чём сказано в списке.

Подготовка к демонтажу крышки ГБЦ

Вот так

Саму крышку удерживают 14 болтов. Здесь нужен торцовый ключ. Но сначала снимем пластиковую защиту, открутив шесть болтиков ключом «на 10» (фото 1).

Убираем всё лишнее в приводе ГРМ

Механизм ГРМ снят!

Отключаем и снимаем датчик фаз под правым шкивом ГРМ. Надо отключить и датчик давления – он расположен возле кронштейна, который был снят. Ключом «на 17», не проворачивая шкивы, ослабляют два крепёжных винта. В круглые отверстия устанавливают отвёртку – её используют как упор. Осталось ослабить натяжение ремня, частично выкрутив одну гайку (фото 3).

Чтобы снять вал, выполняют действия:

  1. Удаляют крышку ГБЦ;
  2. Откручивают 20 болтов (фото 1);
  3. Двумя ключами «на 15» откручивают гайку на верхней штанге (фото 2). Так же поступают с тремя гайками на кронштейне штанги (ключ «на 13»). Кронштейн снимают со шпилек;
  4. Демонтируют корпус подшипников (фото 4);
  5. Теперь оба распредвала можно вынуть (фото 5).

Смысл сказанного ясен по фото.

Привод ГРМ разобран

Гидрики, то есть компенсаторы, легко будет вытащить магнитом.

Снимаем ГБЦ на двигателе ВАЗ-21120

Нужно избавиться от топливной рампы: ключами «на 17» раскручиваем патрубки 2 и 3 (фото 1), также удаляем хомут 1.

Рампу надо временно удалить

Винты на планке с бензопроводом откручивают отвёрткой. Затем с патрубков снимают резиновые кольца. Ещё нужно будет удалить трубку с масляным щупом – здесь откручивают один винт «на 10» (фото 2). В финале отворачиваются два болта крепления рампы.

Главное – частично слить охлаждающую жидкость. Затем дольёте! А теперь отворачиваем две гайки на термостате (фото 1), чтобы отодвинуть его в сторону.

Термостат не должен мешать

Прокладку термостата удаляют тоже. Ещё ключом «на 13» откручивают гайку с проводом «нуль». Можно отключить и разъём датчика ДТОЖ.

Мотор ВАЗ-2112 к замене клапанов готов: ключом «на 10» откручиваем болты на ГБЦ и снимаем плиту вместе с клапанами. Соблюдайте последовательность отворачивания. Аналогично соблюдайте последовательность и момент затяжки при сборе ГБЦ.

Рекомендуемая последовательность (отворачивание)

Дальше проводятся действия, указанные в «главе 1». Желаем успеха!

Инструмент для проведения работ

Помимо обиходного набора головок и накидных ключей, которые у владельца ВАЗовской «десятки» и так должны быть, потребуется еще несколько инструментов:

  1.  Приспособление, отжимающие толкатели для извлечения регулировочных шайб из них. Можно обойтись и парой мощных отверток, но вопрос цены здесь не так велик, чтобы расплачиваться за экономию меньшим удобством. Можно и вовсе снять распредвал – но тогда придется снимать и ремень ГРМ, снова выигрыша во времени нет.
  2. Набор щупов – ими мы и будем измерять зазоры.
  3.  Микрометр – он не обязателен, но очень полезен. Толщина новой шайбы при регулировке высчитывается исходя из толщины старой и измеренного зазора, а что делать, если маркировка толщины на шайбе стерта (да и износ никто не отменял?). Микрометр 0-25 мм можно и одолжить, благо поверить его можно простым сведением без калибров.

Ещё кое-что полезное для Вас:

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

После такого ремонта компенсаторов стук может остаться. Если прошло много времени, а дефект никуда не девается, то стоит проверить саму ГБЦ. Возможно, гидрокомпенсаторы стучат из-за отсутствия нужного количества смазочной жидкости. Проверить масляные каналы в ГБЦ. Если они засорены, то придется их чистить.

Работа двигателя после замены ГК:

На что обратить внимание при обратной сборке механизма

Перед установкой новый клапан следует смазать чистым моторным маслом, чтобы повысить качество сборки. Сборку нужно проводить в обратном порядке, после того как вы соберете клапанную систему, предстоит установить ГБЦ обратно

Обратите внимание на то, что прокладка между головкой и блоком цилиндров относится к одноразовым комплектующим – вам нужно будет уложить новую. Возьмите вариант, который сразу идет в комплекте с термостойким герметиком

Перед установкой головки на блок, необходимо разместить валы (коленчатый и распределительный) в положении ВМТ, при котором клапаны первого цилиндра закрыты. Для фиксации болтов головки блока нужно использовать динамометрический ключ, чтобы контролировать силу. Они затягиваются в 4 этапа:

  • протяжка с моментом 20 Н*м;
  • затем повторное усилие с моментом от 69,4 до 85,7 Н*м;
  • доворачивание на 90 градусов;
  • окончательная затяжка еще на 90 градусов.

Только при таком подходе фиксация будет крепкой, и при эксплуатации винты выдержат. Этот ключ и поэтапный подход можно использовать и для крепежа блока подшипников.

В целом замена клапанов не является сложной задачей, ее можно выполнить самостоятельно, но она требует скрупулезного подхода и предельной аккуратности. Чтобы реже проводить такой ремонт, следите за состоянием ремня ГРМ и качеством заливаемого топлива. При постоянном использовании плохого бензина клапаны быстро прогорают.

Возможные неисправности в приводе электрогенератора и способы их устранения

Неисправности в ременном приводе электрогенератора в процессе использования конечно проявляться различно:

  • это вам понравятся свист не знакомых расположения привода;
  • это слабенькое напряжение генератора, в силу слабенького натяжения и повторяющегося проскальзывания ременной передачи. Проскальзывание производится и при обычном, штатном натяжении ремня из-за попадания воды, тосола либо масла на рабочие элементы привода;
  • более небезопасно для мотора и очень сильное натяжение в приводе. По причине лишне огромных нагрузок вам разрушение подшипников (как поменять подшипник на генераторе ВАЗ 2114?), шестерен или повреждение валов, и дополнительно иногда происходит порыв ремня. Здесь предстоящее движение будет нереально до смены его на новый, рабочий. Самая худшая ситуация — это когда порыв происходит на трассе, в безлюдном месте. Шоферская практика гласит о том, что это происходит не в такой мере уж изредка.

Исполняем что остается сделать нашему клиенту без паники не торопимся. Что остается сделать нашему клиенту тривиально, слабо- подтянули, сильно- ослабили. Ролик при перет.

Это мой личный метод натяжки ремня ГРМ

, думаю это многим понадобиться. А раз понадобиться, то ремни будут.

Внимание! Спецы и бывалые автолюбители советуют иметь в запасном комплекте в багажнике новый ремень, при всем этом что, как верно натянуть ремень генератора на ВАЗ 2114, шофер может научиться за период 10 минут. И рекомендуют прочесть стать что как снять ремень генератора, для возможности быть «подкованным» на любой случай жизни. Так как состояние ременной передачи

Так как состояние ременной передачи

генератора это актуально принципиальная неувязка, то контроль за ней является обязанностью водителя. Проверяется ремень достаточно просто — необходимо простым нажатием на него с усилием в 10 кг проверить прогиб. Для электрогенератора марки 9402.3701 он бывает во время 0,6 — 0,9 см, для марки 37.3701 — 1,0 — 1,5 см. Сегодня, нужно инспектировать чистоту всех частей привода.

Если шофер слышит, что свистит ремень генератора, то немедленно, сразу нужно проверить состояние ременной передачи. Существует, что если ремень реально ослаблен, то он может на огромных оборотах перекрутиться и порваться.

Когда, если при контроле установлено, что встречаются ослабление, то необходимо натянуть ремень генератора. Для этой цели требуется выполнить ряд легких действий и ключи на «10» на «13».

  • Установить автомобиль на ровненькой площадке и поставить его на скорость и ручной тормоз.
  • Открыть капот и до того, как натянуть ремень генератора на ВАЗ 2114, посредством ключа на «13» ослабить гайку закрепляющуюкорпус генератора на регулировочной рейке.

Ослабление нижнего болта генератора ВАЗ 2114

Используя ключ на «10» закручивать регулировочный винт механизма натяжителя, при всем этом корпус электрогенератора должен сдвигаться по рейке в сторону передка машины.

Натяжка ремня генератора

  • В течении вращения винта натяжителя нужно держать под контролем прогиб ремня. Если он будет в рамках нормы для установленного на машине типа электрогенератора, требуется ключом на «13» прочно затянуть гайку на регулировочной рейке .
  • Когда гайка крепления будет затянута нужно дважды рукою провернуть коленвал и и снова проверить прогиб. Если он окажется в рамках нормы, то, запустив движок, нужно проверить работу ременного привода в рабочем режиме. При этой проверке не является никакого стороннего шума, ремень должен крутиться не изгибаясь не смещаясь в сторону.

Методы притирки клапанов

Способов притирки клапанов на самом деле существует два — ручной и механизированный. Однако ручная притирка — процесс трудоемкий и затратный по времени. Поэтому лучше пользоваться так называемым механизированным методом, с использованием дрели или шуруповерта. Однако разберем один и другой метод по порядку.

Вне зависимости от выбранного метода притирки в первую очередь необходимо выполнить демонтаж клапанов из головки блока цилиндров (она должна быть также предварительно демонтирована). Чтобы извлечь клапана из направляющих втулок головки блока цилиндров необходимо снять пружины клапанов. Для этого пользуются специальным приспособлением, после чего вынуть из тарелок пружин «сухари».

Ручной метод притирки

Чтобы выполнить притирку клапанов двигателя автомобиля, необходимо следовать приведенному ниже алгоритму:

  • После демонтажа клапана необходимо хорошенько очистить его от нагара. Для этого лучше воспользоваться специальными чистящими средствами, а также абразивной поверхностью с тем, чтобы тщательно убрать с поверхности налет, смазку, грязь.
  • Нанести на фаску клапана сплошной тонкий слой притирочной пасты (для начала используют крупнозернистую пасту, а потом — мелкозернистую).
  • В случае, если используется описанное выше самодельное приспособление для притирки, то его необходимо вставить клапан в его седло, перевернуть головку блока цилиндров, и надеть держатель на стоящий в клапанной втулке и смазанный притирочной пастой клапан. Далее нужно закрутить болт с тем, чтобы закрепить клапан в трубе как можно крепче.
  • Потом нужно вращать притирочное приспособление вместе с клапаном попеременно в обе стороны на половину оборота (примерно на ±25°). Через одну-две минуты необходимо поворачивать клапан на 90° по или против часовой стрелки, повторять обратно-поступательные движения по притирке. Клапан необходимо притирать, периодически прижимая его к седлу, а потом отпуская, повторять процедуру циклически.
  • Ручную притирку клапанов необходимо выполнять до появления на фаске матово-серого ровного однотонного пояска. Его ширина составляет около 1,75…2,32 мм для впускных клапанов, и 1,44…1,54 мм для выпускных клапанов. После притирки матово серый поясок соответствующего размера должен появиться не только на самом клапане, но и на его седле.
  • Другим признаком, по которому можно косвенно судить, что притирку можно заканчивать, является изменение звука процедуры. Если в начале притирания он будет чисто «металлическим» и громким, то ближе к концу звук будет более приглушенным. То есть, когда трется не металл по металлу, а металл по матовой поверхности. Обычно процесс притирки занимает 5…10 минут (зависит от конкретной ситуации и состояния клапанного механизма).
  • Обычно притирку выполняют с использованием паста разной зернистости. Сначала используют крупнозернистую пасту, а потом — мелкозернистую. Алгоритм их использования одинаковый. Однако вторую пасту можно использовать лишь после того, как будет хорошо зашлифована и затвердеет слой первой пасты.
  • После выполнения притирки необходимо тщательно протереть непосредственно клапан и его седло чистой ветошью, а также можно промыть поверхность клапана с тем, чтобы удалить с его поверхности остатки притирочной пасты.
  • Проверить качество притирки путем проверки концентричности расположения тарелки клапана и его седла. Для этого необходимо нанести на фаску головки клапана тонкий слой графита карандашом. Далее помеченный клапан нужно вставить в направляющую втулку, слегка прижать к седлу, после провернуть. По полученным следам графита можно судить о концентричности расположения клапана и его седла. Если притирка хорошая, то от одного поворота клапана все нанесенные черточки сотрутся. Если этого не произошло — притирку необходимо повторить до выполнения указанного условия. Однако полную проверку выполняют другим методом, описанным ниже.
  • По завершении выполнения притирки клапанов все рабочие поверхности деталей промывают керосином с целью удаления остатков притирочной пасты и грязи. Ножку клапана и втулку смазывают моторным маслом. Далее клапана устанавливают на их посадочные места в головке блока цилиндров.

В процессе притирки клапанов необходимо избавиться от следующих типов дефектов:

  • Нагар на фасках, не приведший к деформации фаски (клапана).
  • Нагар на фасках, приведший к деформации. В частности, на их конической поверхности появилась ступенчатая поверхность, а сама фаска стала круглой.

Замена распредвалов на ВАЗ 2114 своими руками

Распределительные валы, как и другие механизмы и узлы авто, определяют качество работы двигателя. Данный материал подскажет вам, как определить неисправность валов, как заменить распредвалы на ВАЗ 2112 16 клапанов, и что для этого необходимо подготовить.

Шкивы 16-клапанного ВАЗ 2112 необходимо заменять, когда они износились или на них присутствуют механические повреждения. В частности, речь идет о:

Если во время работы двигателя в клапанах появляется какой-то посторонний стук, то он, как правило, вызывается одним из таких повреждений. В том случае, если вы зафиксировали сниженное давление моторной жидкости в системе, то это может свидетельствовать об увеличении зазоров в подшипниках.

Для этого, чтобы ликвидировать эту неисправность, необходимо отшлифовать и восстановить опорные шейки шкива. Также следует увеличить канавки, при помощи которых поступает моторная жидкость. Это делается для того, чтобы смазывающая жидкость после очередной отшлифовки производила смазку элементов ДВС. Что касается шеек, то их после шлифовки следует отполировать зеленой пастой ГОИ.

Процесс регулировки

Не стоит заранее покупать регулировочные шайбы, так как стоимость этих деталей является достаточно высокой. В первую очередь, следует определиться с величиной зазоров, и только потом уже идти в магазин для того, чтобы подобрать там нужный размер шайб и купить их в нужном количестве. Все работы должны проводиться в условиях гаража с хорошим освещением, так как закрытое помещение позволит защитить автомобиль от крайне нежелательного воздействия дождя и ветра, которые неизбежно заносят грязь в незакрытый распределительный вал.

При этом не забывайте остудить двигатель перед тем, как будет проведена регулировка клапанов ВАЗ-2110 восьми клапанного мотора

Разборка клапанов ВАЗ 2110

Регулировка клапанов ВАЗ-2110 (8 клапанов) всегда начинается с демонтажа необходимых комплектующих, который выполняется следующим образом:

  1. Отключается клемма аккумулятора.
  2. Демонтируется корпус воздушного фильтра (если в автомобиле используется карбюраторный двигатель).
  3. От клапанной крышки отключается кронштейн газового троса, а также шланги картерных газов.
  4. Полностью достаются все болты, которыми фиксируется кожух привода ГРМ. После того, как крышка будет снята, можно будет свободно работать со шкивом.
  5. Достаются свечи зажигания. За счет этого упростится вращение КШМ, что поможет найти НМТ и ВМТ.
  6. Снимается крышка клапана.

Перед тем, как приступать к непосредственно настройке, следует разобраться в особенностях механизма работы ГРМ.

Ознакомьтесь с инструкцией к своему автомобилю и прочитайте порядок работы клапанов. В частности, там будет присутствовать таблица, указывающая порядок регулировки клапанов. При этом стоит отметить, что регулировка клапанов ВАЗ-2112 (16 клапанов) предусматривает совершенно иную схему.

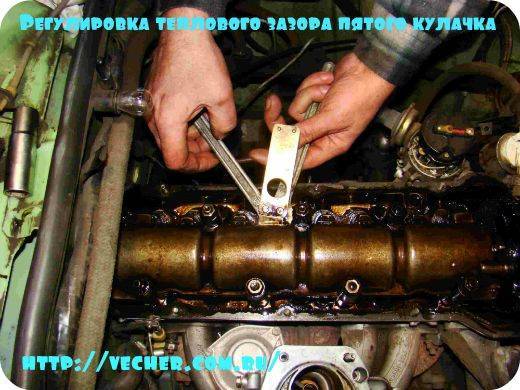

Регулировка зазоров как проводить самостоятельно

После того, как будет проведен демонтаж крышки клапана, следует полностью устранить образовавшиеся остатки моторного масла возле толкателей. Для этого следует воспользоваться обыкновенной резиновой грушей или специальным медицинским шприцем. При наличии рейки фиксатора нужно будет поставить ее на две крайние шпильки, с помощью которых крепится крышка ГБЦ.

После этого уже можно приступать непосредственно к ремонту:

  1. Выставляется верхняя мертвая точка. Для этого нужно будет совместить между собой метки, расположенные на внутреннем кожухе привода ГРМ и шкива распределительного вала. Чтобы это сделать, можно вывесить и прокрутить одно переднее колесо, после чего с помощью накидного ключа провернуть распределительный вал, закрепившись за болт, крепящий шкив. Однако сразу стоит предупредить, что эта операция может закончиться поломкой болта, поэтому ее следует выполнять крайне аккуратно, а еще лучше предварительно запастись дополнительным болтом.
  2. После того, как верхняя мертвая точка будет обнаружена, следует провернуть распределительный вал, чтобы сместить шкив приблизительно на 40-50 градусов от ВМТ. Теперь нужно будет поставить свою метку, от которой будет осуществляться еще несколько вращений распределительного вала с дополнительными пометками.
  3. Выполняется измерение теплового зазора выпускного клапана. Для этого следует один из шупов поместить между толкателем и кулачком распределительного вала. Стандартный зазор составляет 0.35 мм.
  4. Если щуп прошел без каких-либо препятствий, стоит взять более крупный, и повторять процедуру с шагом 0.05 мм.
  5. Если щуп с диаметром 0.4 или 0.45 мм уже не может пройти, это говорит о необходимости замены регулировочной шайбы.
  6. Толкатель разворачивается так, чтобы паз смотрел на вас, после чего на него нужно будет надавать рычагом рейки фиксатора и достать оттуда отработавшую шайбу с помощью простого пинцета. На ней будут цифры, указывающие первоначальный размер.
  7. Для получения нужного размера нужно от толщины отработанной шайбы отнять разницу между вымеренным и номинальным зазором, после чего записать его в блокнот, чтобы потом купить нужную шайбу в магазине.
  8. Номинальный зазор во впускном клапане – 0.2 мм. Зазор замеряется с таким же шагом, как и в предыдущем случае.
  9. Выполняется замена шайбы так же, как в предыдущем случае.
  10. В соответствии с таблицей проводится проворачивание КШМ на нужный угол, после чего процедура выполняется с каждым клапаном по отдельности.
  11. В магазине покупаются все необходимые шайбы.
  12. Шайбы монтируются в толкатели.
  13. Все зазоры должны соответствовать стандартным, то есть 0.2 или 0.35.
  14. Проводится проверка новых тепловых зазоров.
  15. Когда новые шайбы будут установлены, все демонтированные комплектующие возвращаются на рабочее место.
  16. Запускается двигатель и отслеживается его работа.

Устройство системы смазки двигателя

Разберем назначение и работу отдельных узлов.

  1. Маслонасос нагнетает давление в магистралях, с его помощью жидкость попадает из поддона в масляный фильтр, и в очищенном виде распределяется по системе. Насос соединен с коленчатым валом двигателя, и работает сразу после старта.
  2. Сливное отверстие для осушения картера при замене масла.
  3. Маслозаборник – раструб, с помощью которого жидкость всасывается в насос. Расположен в нижней части картера, чтобы не допустить масляного голодания при снижении уровня.
  4. Перепускной клапан возвращает смазку в поддон картера, если проходимость загрязненного фильтра нарушает нормальную циркуляцию.
  5. Точки распыления на рабочие узлы (своеобразные форсунки для создания масляного тумана). При засорении точек распыления нарушается режим смазки, поэтому в жидкости не должно быть нерастворимого мусора (он остается в картридже фильтра).
  6. Маслопровод. Он может быть выполнен в виде трубок, или специальных каналов в корпусе двигателя. Шлаковые отложения нарушают проходимость каналов, поэтому в смазку добавляются моющие присадки.
  7. Заливная горловина (показана условно). С ее помощью производится долив, или замена жидкости.
  8. Клапан (кран) масляного радиатора. В летнее время открывается, для дополнительного охлаждения.
  9. Радиатор охлаждения смазки. Присутствует не во всех моделях автомобилей.
  10. Масляный фильтр. Представляет собой металлический цилиндр, способный выдержать высокое давление. Внутри расположен фильтрующий картридж из специальной бумаги или синтетических материалов.

Для контроля за состоянием системы, в нее интегрирован ряд датчиков:

  • температуры;
  • давления;
  • в некоторых конструкциях – уровня;
  • чистоты фильтра (тот же датчик давления, только расположенный непосредственно на фланце фильтрующего элемента).

При нормальном функционировании в двигателе поддерживается постоянное давление. Нарушение работы системы приводит к резкому увеличению износа, температуры деталей, и заклиниванию двигателя.

Обратите внимание Как видно из схемы работы, замена масла на «магические» присадки, которые якобы позволяют работать «на сухую», не может обеспечить всего функционала жидкости. Поэтому не следует экспериментировать с подобной химией

Периодичность регулировки

В необходимости регулировки зазоров в клапанах ВАЗ 2110 вспоминают, когда из-под капота раздается характерный звук тарахтящих толкателей. С этим ВАЗовскому 8-клапаннику повезло: есть моторы, у которых клапанные зазоры по мере износа умудряются уменьшаться, и здесь уже напомнил бы о себе прогар клапанов и необходимость в демонтаже головки.

Однако откладывать регулировку «до последнего» все равно не нужно. Сам по себе шум газораспределительного механизма уже прямое следствие роста ударных нагрузок в нем: верхушка кулачка не накатывается на толкатель, а бьет по нему. Даже при работе на холостых оборотах каждый кулачок за минуту испытает более 400 таких ударов – а сколько их будет за одну поездку? А удары – это и рост износа, и риск развития усталостных напряжений, причем на самой нагруженной части распредвала.

Заводской регламент предписывает первую регулировку клапанов на 3000 пробега (приработка деталей), затем на 45000 и далее каждые 45000 пробега. Приобретая ВАЗ 2110 с рук, стоит совместить регулировку клапанов с заменой ремня ГРМ, чтобы сразу иметь гарантированную точку отсчета регламентных процедур. С увеличением пробега может понадобиться процедура притирки клапанов.

Типы регулировки тепловых зазоров клапанов

Существует несколько типов регулировки тепловых зазоров клапанных механизмов.

Первый тип, это автоматическая настройка зазора, посредством гидрокомпенсаторов. Гидрокомпенсатор – устройство, которое за счет давления масла поддерживает необходимый тепловой зазор. Такой механизм не нуждается в регулировании, и если он не вышел из строя, то зазор всегда в норме.

Второй тип – винтовая регулировка тепловых зазоров. Самый удобный и комфортный, с точки зрения регулирования, вариант. Зазоры регулируются специальными винтами, и нет необходимости покупать какие-либо детали для проведения процедуры. Потребуются лишь новые прокладки. Также, в большинстве случаев, не требуется существенная разборка головки блока цилиндров для проведения процедуры.

Третий тип – регулировка с помощью шайб или толкателей. Достаточно распространенный и проблематичный вариант. Отличия шайбы и толкателя в том, что в случае с шайбой, шайба и толкатель – это две отдельные детали, и меняется только шайба. В случае с толкателем – это все одна деталь, и меняется целиком. Сложность этого метода заключается в том, что для установки необходимого зазора старый толкатель снимается, а на его место устанавливается новый, с другим размером. Тут возникает несколько сложностей: для замены толкателя нужно (почти всегда) снимать распределительные валы (шайбы иногда можно заменить без такой разборки), не все размеры толкателей есть в Украине, и часто приходится их заказывать и ждать, и последнее – цена толкателя. Как правило, стоимость толкателей исчисляется сотнями гривен, а их в двигателе столько же, сколько и клапанов. Бюджет такой настройки тепловых зазоров клапанов может получиться очень большим. Но если этого не сделать, рано или поздно, двигатель перестанет работать.

Регулировка клапанов 16 клапанного двигателя

В продолжение ТО на 75 тыс км.необходимо было выполнить регулировку тепловых зазоров клапанов механизма ГРМ, т.к. явственно было слышно их тихое звякание на холодную.

Решил также делать сам, т.к. просмотр ютуба и описаний в интернете показал — ничего сложного в этом нет. Закупил приспособление для поджима толкателя клапана, бюджет капитальных вложений составил страшные 150 рублей. На всякий случай приобрел прокладку крышки клапанной коробки за 80 рублей, но она не пригодилась.

На первом этапе немного погрел двигатель, скинул крышку и замерил зазоры. Результаты замеров внес в таблицу. Потом поочередно вытащил все шайбы и записал их размеры. Вычислил толщину новых шайб. Потом собрал двигатель и поехал в магазин.

Шайбы нужных размеров нашлись в Щербинке, магазин «Авторусь». Первый раз побывал в нормальном автомагазине!

Все стерильно, много места, исключительно вежливые консультанты, на лету понявшие, что мне нужно. 10 минут и я отъезжаю от магазина с новыми шайбами и болтами. Правда, несмотря на название, работают там исключительно ЛКН, но, блин, хорошо работают.

На втором этапе утром сегодняшнего дня снова слегка грею двигатель, разбираю, проверяю на паре клапанов вчерашние замеры (все оказалось также), ставлю новые шайбы.

Попутно вывернул свечи, проверить их состояние.

Собираю. При сборка заменил болты крепления кожуха ремня ГРМ на нормальные М6х12 заместо штатных каких-то звездочек. Из трех этих болтов только один снялся нормально, второй выкрутил плоскогубцами, третий уронил на защиту картера и достать не сумел )). Запускаю. Работает!

Потом сразу повез семью в Павлов-Посадский музей платка и шали, жена очень хотела его посетить. Изменений в динамике, если честно, не заметил.

Одновременно купил такую приспособу — ключ для регулировки ролика натяжения ремня ГРМ. Буду осваивать и эту операцию.

Регулировка клапанов ВАЗ-2112 16 клапанов: фото и видео

Регулировка клапанного механизма 16-клапанного двигателя ВАЗ-2112 достаточно сложная операция, но выполнима своими руками. Так, многие автомобилисты сталкивались с понятием, когда слышен звон клапанов, особенно при переходе с низких на средние обороты. В этой статье, рассмотрим, как правильно отрегулировать клапана на автомобиле, а также расскажем о некоторых нюансах процесса.

Видео о регулировке клапанов на переднеприводном семействе автомобилей ВАЗ (2110-2112)

Видеоматериал расскажет, как правильно отрегулировать клапана на 16-клапанном двигателе, а также даст несколько советов и рекомендаций.

Процесс регулировки клапанов

Процесс регулировки клапанов на двигателе

Прежде, чем перейти непосредственно к процессу регулировки, стоит отметить, что данная операция, проводится только на полностью остывшем двигателе. Опытные ВАЗоводы рекомендуют ждать не менее одной ночи.

Для совершения регулировки потребуется немного инструмента, а именно набор ключей и головок, а также прокладка клапанной крышки и специальный щуп.

Итак, приступаем непосредственно к операции:

  1. Отсоединяем и отводим в сторону наконечник привода дроссельной заслонки. Демонтируем трос и кронштейн крепления положения дроссельной заслонки
  2. При помощи ключа на 10, стоит открутить кронштейн трос привода дросселя к ресиверу.
  3. Демонтируем шланги вентиляции картерных газов. Открутив хомуты снимаем шланги вентиляции картерных газов
  4. Откручиваем клапанную крышку при помощи головки на 10, и проводим её демонтаж. Демонтируем клапанную крышку и крышку подшипников для регулировки клапанов
  5. Вынимаем прокладку с клапанки.
  6. Демонтируем защитный кожух ГРМ. Проводим демонтаж защитного кожуха ГРМ, чтобы добраться до шкива коленчатого вала
  7. Поворачиваем коленчатый вал по часовой стрелке, пока не совпадут метки на шкиве распредвалов и коленвала с блоком. Поворачиваем коленчатый вал за часовой стрелкой
  8. Производим поворот коленвала на 40-50 градусов.
  9. Проверяем зазоры у первого и третьего кулачка распределительных валов. Зазор между шайбами и кулачками должен быть: 0,15мм – для выпускных клапанов и 0,20мм – для впускных. Проводим регулировку зазоров при помощи щупов
  10. В случае, если зазоры вышли с нормы, то устанавливается специальное приспособление для регулировки клапанов. Специальное приспособление для регулировки клапанов и замены регулировочных шайб
  11. При помощи клыка поворачиваем толкатель.
  12. Нажимаем клыком на толкатель, чтобы он утонул, а затем вынимаем его и пинцетом вынимаем регулировочную шайбу. Если нет специального приспособления, то автомобилисты пользуются двумя плоскими отвертками. При помощи пинцета вынимаем регулировочную шайбу
  13. Теперь, необходимо установить новую регулировочную шайбу. Расчет идет по формуле: H=B+(A-C), где A – замерительный зазор, B – толщина снятой шайбы, С – номинальный зазор, Н – толщина новой шайбы. Шайба маркируется на верхней поверхности, которая ложиться вниз при установке.
  14. Таким же образом проводим замер зазоров остальных кулачков и меняем остальные шайбы.
  15. Сборка проводится в обратном порядке. Сборка клапанной крышки должна осуществляться по алгоритму с точным следованием момента и порядка затяжки болтов.

Какие бывают регулировочные шайбы?

Набор регулировочных шайб на все случае жизни

Для автомобилей семейства ВАЗ существует 125 размеров регулировочных шайб, но не все применяются.

Поэтому рассмотрим, самые популярные размеры запасной детали, которая устанавливается на эти двигатели (если не захотите потом лишний раз бегать в авто-магазин): 3.30, 3.35, 3.40, 3.45, 3.50, 3.55, 3.60, 3.65, 3.70, 3.75, 3.80, 3.85, 3.90, 3.95, 4.00, 4.05, 4.10, 4.15, 4.20, 4.25, 4.30, 4.35, 4.40, 4.45, 4.50;

Регулировочные шайбы двух размеров: 3.95 и 3.30

Чем грозит несвоевременное проведение регулировки клапанов?

Когда рассмотрен весь процесс замены, стоит напомнить, какие же могут быть последствия несвоевременной регулировки клапанного механизма:

  • Износ распределительных валов. Так, неверный зазор может привести к преждевременному износу кулачков распредвалов.
  • Повреждение толкателей клапанов, когда о них будут биться регулировочные шайбы.
  • Общий износ всех элементов головки и механизмов ГРМ.
  • В отдельных случаях, может случиться так, что произойдет обрыв ремня ГРМ и погнёт клапана.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
