Замена гидравлического цилиндра сцепления на Форд Фокус полная инструкция с фото

Замена цилиндра сцепления Форд Фокус может потребоваться в случае, если гидравлический цилиндр потек. Привод сцепления Ford Focus состоит из главного цилиндра, который связан с педалью сцепления. Главный цилиндр подает давление на рабочий цилиндр. Далее более подробно расскажем, как работает вся гидравлическая система сцепления Фокуса.

Главный цилиндр Focus установлен на кронштейне педали сцепления, шток цилиндра с помощью пластмассовой защелки крепится непосредственно к педали. При нажатии на педаль шток перемещается, создавая в рабочей магистрали давление жидкости, которое и воздействует на рабочий цилиндр сцепления.

В гидравлическом приводе выключения механизма сцепления Форд Фокус имеются три трубки, выполненные из специальной пластмассы. Они предназначены для подачи тормозной жидкости из расходного бачка к главному и рабочему цилиндрам сцепления. От бачка к главному цилиндру ведет наливная трубка. От главного и рабочего цилиндров отходят две трубки, которые соединяются между собой муфтой с пружинным фиксатором. Муфта крепится к кронштейну щитка передка в моторном отсеке.

Рабочий цилиндр Фокуса установлен с внутренней стороны картера сцепления и совмещен с выжимным подшипником. При подаче давления поршень рабочего цилиндра воздействует на подшипник, перемещая его вперед и обеспечивая, таким образом, выключение механизма сцепления.

Замена цилиндра сцепления Форд Фокус потребует снятия педали сцепления. Далее предлагаем весь процесс снятия и замены с фотографиями и инструкцией.

Главный цилиндр сцепления Фокуса закреплен на кронштейне педали сцепления и расположен высоко под передней панелью, поэтому процесс его замены достаточно трудоемкий. В моторном отсеке откачиваем часть тормозной жидкости из расходного бачка таким образом, чтобы ее уровень оказался ниже штуцера подсоединения наливной трубки привода выключения сцепления.

Отсоединяем от расходного бачка муфту наливной трубки привода выключения сцепления. Разъединяем трубки, соединяющие главный и рабочий цилиндры сцепления. Муфта закреплена через резиновую опору в кронштейне под вакуумным усилителем тормозов. Для разъединения отверткой поддеваем пружинный фиксатор и сдвигаем его вверх, а затем вынимаем наконечник трубки из муфты.

Вынимаем муфту с резиновой опорой из кронштейна крепления.

В салоне автомобиля сдвигаем сиденье водителя назад до упора. Для большей наглядности дальнейший процесс снятия главного цилиндра сцепления показан на автомобиле со снятыми передней панелью и валом рулевого управления. Снимаем датчик положения педали.

Отводим его в сторону на жгуте проводов.

Вынимаем из отверстий в кронштейне педали пистоны крепления жгута проводов (эту операцию можно выполнить и после снятия кронштейна). Ключом или головкой «на 10» отворачиваем четыре гайки крепления кронштейна педали сцепления к кузову автомобиля и снимаем кронштейн со шпилек крепления вместе с трубками гидропривода выключения сцепления.

Трубки при этом осторожно вынимаем из отверстия в кузове автомобиля, ведущего в моторный отсек из салона. Дальнейшую работу проводим на верстаке

Подцепив отверткой пружинный фиксатор вынимаем наконечник трубки из муфты на корпусе главного цилиндра сцепления.

Сжав пластиковый фиксатор, отсоединяем наливную трубку от штуцера на корпусе главного цилиндра сцепления. Наконечник штока главного цилиндра сцепления закреплен в теле педали с помощью пластмассового фиксатора. Двумя отвертками сжимаем пластмассовый фиксатор и выводим его из тела педали.

Корпус главного цилиндра сцепления закреплен в кронштейне педали. Поворачиваем корпус главного цилиндра по часовой стрелке таким образом, чтобы выступы на корпусе цилиндра совместились с пазами в кронштейне и вынимаем главный цилиндр сцепления Форд Фокус из кронштейна.

Сборку узла выполняем в обратной последовательности. После сборки необходимо долить тормозную жидкость в расходный бачок до максимального уровня и прокачать гидропривод выключения сцепления. Если не прокачивать гидропривод сцепления, то наличие там воздуха не позволит нормально включать передачи, рабочий цилиндр сцепления не будет работать. Кстати, регулировка сцепления на Форд Фокус 2 не предусмотрена, главное удалить из гидросистемы воздух и все будет функционировать.

4. Главный цилиндр сцепления / педаль сцепления

Снятие и установка

Внимание: – Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. Избегайте ее попадания в глаза

После работы с тормозной жидкостью тщательно вымойте руки. При попадании тормозной жидкости в глаза промывайте глаза в течение 15 минут холодной проточной водой. В случае раздражения глаз или иных недомоганий обратитесь за медицинской помощью. – Тормозная жидкость содержит эфиры полиглицерина и полиглицерин. При проглатывании, выпейте побольше воды. Немедленно обратитесь за медицинской помощью. – Используйте только свежую тормозную жидкость предписанной марки из герметичных емкостей. – При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок следует незамедлительно промыть холодной водой.

1. Слейте тормозную жидкость в подходящую емкость, чтобы уровень тормозной жидкости дошел до метки “MIN”.

2. Снимите площадку аккумуляторной батареи.

3. Отсоедините трубки гидропривода сцепления, показанные на рисунке ниже.

Примечание: Закройте трубки подходящими пробками для предотвращения проникновения загрязнений.

4. Отсоедините уплотнитель проема передней левой двери в районе левой боковой накладки приборной панели. Преодолевая усилие четырех фиксаторов, отсоедините и окончательно снимите левую боковую накладку приборной панели.

5. Преодолевая усилие восьми фиксаторов, отсоедините блок переключателей слева на приборной панели. Отсоедините электрический разъем и окончательно снимите блок переключателей.

6. Отверните болт крепления промежуточного вала к рулевому механизму. Отсоедините промежуточный вал от рулевого механизма.

Примечание: – Для всех ремонтов, при которых НЕ производилась замена промежуточного вала, тщательно очистите верхнюю и нижнюю резьбу промежуточного вала с помощью выступа для формирования резьбы M10x1,5 перед установкой нового болта. – Убедитесь, что установлен новый болт. – Момент затяжки болта крепления вала при установке: 62,5 Н м.

5. Отсоедините трубки, отверните четыре гайки крепления и отсоедините педаль сцепления от кузова.

Примечание: Момент затяжки гаек крепления педали при установке: 23 Н м.

Прокачка сцепления

Извлечь воздух из цилиндров поможет прокачка. Эта операция будет иметь нужный эффект при правильной регулировке сцепления. Для проведения рассматриваемой процедуры в Ford Focus 2, потребуется выполнить следующие манипуляции:

  • Снимается колпак клапана;
  • Первый край трубки одевается на клапан, второй опускается в тормозную жидкость (ТЖ);
  • Педаль сцепления несколько раз выжимается, фиксируется на 3-5 секунд и оставляется в нижнем положении;
  • Клапан откручивается на 5-6 оборотов с удержанием штуцера переходников при помощи ключа;
  • В резервуар должна начать выливаться старая ТЖ;
  • Затем штуцер прокачки откручивается еще на полвитка с одновременным завинчиванием клапана и отпусканием педали сцепления, пока не выйдут все пузырьки воздуха;
  • Клапан закручивается, монтируется колпачок и пополняется уровень тормозной жидкости.

Проведение данной операции требует стабильного контроля уровня ТЖ, без допущения падения его ниже минимальной отметки. Кроме того, необходимо своевременно залить новую смесь, иначе прокачка пройдет впустую, поскольку система наполниться воздухом снова. На завершающем этапе требуется проверить работу всего узла. Для этого следует выжать педаль сцепления и провести наблюдение за поршневым толкателем. Величина его хода должна быть ограничена показателем в 28 мм. При значительных отклонениях (более 1 мм), необходимо произвести регулировку сцепления. Тип заливаемой жидкости должен соответствовать рекомендациям производителя. В противном случае возможно повреждение резиновых элементов узла, что чревато выходом сцепления из строя.Рассматриваемая система имеет относительно простую, но надежную и проверенную конструкцию. Следовательно, с минимальными навыками и опытом, замена главного цилиндра сцепления Ford Focus 2, вполне доступна в домашних условиях. Если имеются сомнения или неуверенность в правильном проведении рабочего процесса, резонно прибегнуть к услугам ремонтников на станции технического обслуживания.

Замена главного цилиндра сцепления на Форд Фокус 2

Работа по замене ГЦС осложняется тем, что он расположен высоко под щитком моторного отсека. Если бы он находился в легкодоступном месте, его замена заняла бы не более 15 минут, однако в нашем случае это займет гораздо больше времени.

Порядок выполнения работ:

  • Чтобы добраться до цилиндра, нужно снять АКБ и его полку, которая крепится на 3-х болтах (их станет видно сразу после демонтажа аккумулятора).
  • Снять корпус воздушного фильтра (для удобства работы).
  • Откачать шприцем из бачка жидкости столько, пока ее уровень не станет ниже уровня трубки подачи.
  • Аккуратно отсоединить штуцер заливной трубки. Снять его легко. Для его отключения достаточно поддеть плоской отверткой пружинистый фиксатор.
  • Отсоединить фиксирующую скобу и все трубки от цилиндра сцепления.
  • Демонтировать шланг.
  • Найти муфту, соединяющую ГЦС с рабочим цилиндром. Она зафиксирована под усилителем тормозной системы (не кронштейне). Сбросить отверткой стопорное кольцо, поднять и извлечь штуцер из муфты.
  • Отодвинуть до упора водительское сиденье.
  • Найти возле педали сцепления датчик, снять его или отвести в сторону, не отключая проводку.
  • Достать из кронштейна фишки (чтобы зафиксировать проводку).
  • Открутить нижний болт крепления педали (головкой на «10») и три верхних гайки. Если в арсенале имеется карданный переходник на вороток, то будет проще открутить верхние гайки.
  • Снять педаль сцепления с кронштейном со шпилек.
  • Пропустить отключенные трубки через небольшое отверстие в моторном щитке, подать педаль в салон.
  • Дальнейшие действия можно выполнять на столе. Требуется отключить трубки от цилиндра. Это делается нажатием на пластмассовый фиксатор.
  • После чего снять шланг со штуцера, расположенного на корпусе цилиндра.
  • Педаль сцепления отсоединить от штока (поддеть с обеих сторон отвертками).
  • Отделить корпус цилиндра от кронштейна. Чтобы это сделать, нужно провернуть корпус относительно кронштейна примерно на 55-65° по часовой стрелке, после чего совместить вырезы в кронштейне с выступами на корпусе.
  • Извлечь ГЦС из кронштейна.
  • Сборка и монтаж новой детали осуществляется в обратном порядке.

Когда собран узел и установлены на место шланги, нужно обязательно проверить уровень тормозной жидкости. Если ее недостаточно, долить до максимального уровня и прокачать систему, удаляя остатки воздуха.

Исходя из этой статьи, следует сделать вывод, что потратив не больше часа, можно значительно сэкономить, заменив ГЦС своими руками. Но самое главное, можно быть уверенным в своем Форд Фокус 2.

Основные неисправности системы сцепления в Форд Фокус 2

По мнению многих автовладельцев, этот узел в авто является простым и легким в обслуживании, но это вовсе не означает, что его ремонт займет не более пяти минут. Каждому автовладельцу нужно контролировать работу сцепления, а в случае возникновения первых признаков поломки незамедлительно предпринять меры.

Учитывая простоту устройства ГЦС Форд Фокус 2, выход его из строя – явление редкое. Тем не менее, это не исключено. Почему же ГЦС выходит из строя, и какие действия стоит предпринять в этом случае?

Основные причины неисправности ГЦС:

  • Нарушение герметичности уплотнений.
  • Ошибки самостоятельного ремонта.
  • Попадание воздуха в ГЦС из-за малого количества тормозной жидкости в бачке.
  • Микротрещины в соединительных трубках (возникают по разным причинам, основная – естественный износ).

Нарушение герметичности манжет так же происходит от продолжительного срока их эксплуатации. Разбухание резины обусловлено попаданием топлива или масла в систему привода, а также использованием не рекомендованной марки топливной жидкости. Наличие воздушной пробки, как правило, связано с неисправностью системы, в частности утечки тормозной жидкости.

Как Прокачать Сцепление На Форд Фокус 2

Сцепление потеряно Ford Focus

2: Причины и устранение неисправностей

На дороге даже с отлично работающей машиной то, что происходит, не проблема. К подобному Неисправности можно отнести к сбоям программ учета тормозных систем и поломке педали сцепления на автомобиле Ford Focus

4,5. В этом случае небольшой обзор, и мы поговорим о том, что делать, если педаль сцепления выходит из строяFord Focus 2, причины неисправности и варианты ее устранения. Что тебе нужно, поехали.

Причины и устранение неисправностей

Есть несколько вещей, которые вы, возможно, захотите узнать о возможной неисправности и педали «нет возврата»:

  • Если педаль отказывает, трос сцепления в области наконечника, возможно, был сломан и оторван. Такими поломками своими руками все сложнее устранить на дороге. Некоторые «кулибины» предлагают нести кабель самостоятельно, поскольку запасное колесо, к сожалению, не представляется возможным, что остается сделать нашему клиенту, чтобы поместить необходимые детали в багажник?
  • Взорвался, как это называется, вращающаяся пружина вернулась. В первом случае (взрыв и неисправность). тогда звоните только на эвакуаторе. Если он просто улетел. есть возможность вернуть его на место и закрепить.
  • Воздух поступает в систему гидравлического привода. Тогда на выходе будет только прокачка набора учетных программ для удаления воздуха.
  • Если Ford Focus 4.5 теряет сцепление с дорогой, конечно, вариант в том, что вилка сцепления неисправна. Кроме того, полная замена вилки, которая работает на 100, здесь потребуется.

Как накачать сцепление для Ford Focus 2.

Педаль сцепления Ford вышла из строя фокус 2: причина что делать

Если педаль выходит из строя и вы можете вернуть ее только при резком и сильном нажатии, то необходимым условием для этого является выход из строя главного цилиндра, который допускает учет (программное обеспечение), который можно устранить путем замены цилиндра.

Сцепление для Ford Focus 2

Система сухого сцепления установлена ​​повсюду во всем диапазоне Ford. У машины достаточно простое и понятное устройство. Это позволяет быстро заменить неисправную муфту.

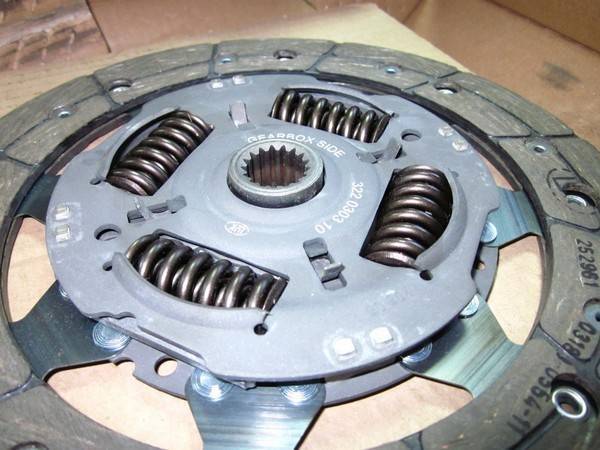

Поэтому существует однодисковая муфта: 1. маховик; 2. накладки из фрикционного материала; 3. диск сцепления; 4. пружины, крепящие диск привода к маховику; 5. вилка сцепления сцепления; 6. напорная муфта; 7. вал педали сцепления; 8. педаль сцепления; 9. ведущий (толкающий) диск; 10. рычаг питания (или рычаг разблокировки, 3 шт. На рисунке); 11. выходной (упорный) подшипник; 12. приводной (первичный) вал коробки.

Основная часть

  • Удерживая фланец рассматриваемого узла пассатижами, следует провернуть деталь в левую сторону до момента совпадения выступов с пазами, находящимися в отверстии кронштейна;
  • Отвинчиваются и убираются фиксирующие гайки в количестве 4-х штук;
  • Снимается педаль сцепления;
  • Посредством ниши в щитке, главный цилиндр гидропривода выводится в салон;
  • При необходимости производится замена деформированных и изношенных элементов предохранительного кожуха и уплотнения;
  • Наконечник шланга смещается в сторону с последующим снятием;
  • Выполняется монтаж нового основного цилиндра блока сцепления с установкой всех элементов в порядке, обратном демонтажу. Также нужно ликвидировать воздух из системы гидропривода.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

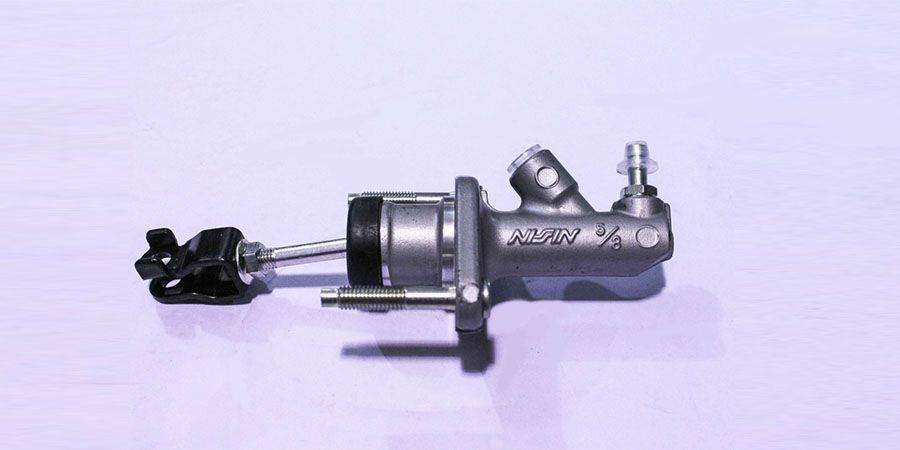

Выбираем деталь под замену

Под замену главного цилиндра лучше приобретать оригинал. На большинстве Форд Фокус 2 цилиндр имеет артикул 3M517A543AG. Также на автомобилях встречаются детали с каталожными номерами:

  • 1476806;
  • 1232971;
  • 1539937;
  • 1224067.

Оригинальный ГЦС для Форд Фокус изготавливается компанией FTE. Прямой аналог идет с каталожным номером KG190089.4.39. Прочие достойные альтернативы оригиналу представлены в таблице ниже.

Таблица — Аналоги родного ГЦС на Фокус

Производитель Артикульный номер
Febi 34994
Swag 50934994
Brembo C24010
Bosch 0986486150
Febest 2181CB4
BSG 30425011
Metelli 550089
ABS 51226
Sachs 6284600627

Признаки неисправности сцепления

К основным признакам, по которым можно определить, что сцепление Форд Фокус 2 вышло их строя и требует замены, относятся следующие:

  • педаль сцепления стала тугой;
  • при нажатии на педаль сцепления слышен скрежет, скрип;
  • при выключении сцепления при работающем двигателе, слышен приглушенный шум (гул);
  • а также самые характерные признаки изношенного сцепления — это рывки при наборе скорости в момент сразу после переключения передачи, иногда автомобиль начинает интенсивно трясти.

Некоторые из этих явлений до боли знакомы большинству автовладельцев, и даже получили свои народные названия — «пробуксовка» сцепления, «ведение» сцепления. Но независимо от названия, практически все из перечисленных выше процессов ведут к замене сцепления на Форд Фокус 2.

Когда необходимо менять цилиндр сцепления

На основании регламента техобслуживания в Форд Фокус 2, производитель не предполагает ремонт ГЦС. В случае течи либо другой неисправности элемент подлежит замене. Ресурс данного узла четко не определен, так как этот момент напрямую зависит от нескольких факторов: качества тормозной жидкости, интенсивности использования авто и качества изготовления цилиндра.

Работа ГЦС в Форд Фокус 2 происходит незаметно для автовладельца. Но только до тех пор, пока не возникнут неполадки, заметить которые невозможно даже малоопытному водителю.

Замена ГЦС Форд Фокус 2 требуется, когда возникли следующие неисправности:

  • Наличие подтеков жидкости в месте расположения ГЦС.
  • Снижение уровня ТЖ в бачке.
  • Скрежет в трансмиссии при переключении передач.
  • При нажатии на педаль сцепления ее провал.

Появление таких признаков требует срочной диагностики в условиях СТО и в случае необходимости, замены элемента

Важно помнить, что эксплуатация автомобиля с неисправным ГЦС может привести к созданию аварийной ситуации

Замена главного цилиндра привода выключения сцепления в автомобиле Ford Focus 2

Вам потребуются: торцовая головка «на 13», раздвижные пассатижи, отвертка с плоским лезвием.

1. Снимите пробку бачка главного тормозного цилиндра…

2. …и откачайте тормозную жидкость из секции бачка главного тормозного цилиндра, питающей гидропривод выключения сцепления, например, большим медицинским шприцем.

Примечание

Бачок, общий для главных цилиндров тормозов и выключения сцепления, состоит из трех отдельных секций: две для раздельных контуров гидропривода тормозов и одна для гидропривода выключения сцепления.

3. Снимите полку крепления аккумуляторной батареи.

4. Сожмите фиксаторы наконечника шланга к главному цилиндру выключения сцепления…

5. …и отсоедините шланг от бачка главного тормозного цилиндра.

6. Отожмите отверткой фиксатор наконечника трубопровода гидропривода выключения сцепления…

7. …и отсоедините трубопровод от главного цилиндра привода выключения сцепления.

8. Снимите педаль сцепления в сборе с кронштейном.

9. Извлеките в салон главный цилиндр сцепления из отверстия в щите передка.

Примечание

Помимо описанного способа, можно снять педаль сцепления в сборе с главным цилиндром привода выключения сцепления и затем отсоединить цилиндр от кронштейна педали.

10. Осмотрите чехол и уплотнитель цилиндра. Сильно обжатые, затвердевшие или надорванные детали замените.

11. При необходимости отсоедините от цилиндра шланг, сдвинув фиксатор А его наконечника.

12. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода.

None

тестовый вызов окна с регистрацией \ логином

Инструкция по замене главного цилиндра сцепления

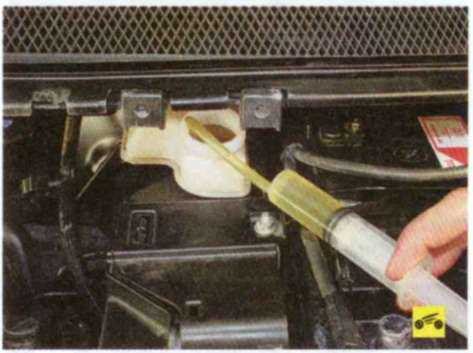

1. С помощью шприца в моторном отсеке, нам нужно откачать немного тормозной жидкости из бачка, откачать надо столько, чтобы уровень жидкости стал ниже штуцера подсоединения наливного патрубка привода выключения сцепления.

2. Далее нужно будет отсоединить муфту наливного патрубка привода выключения сцепления от расходного бачка.

отсоединить муфту наливного патрубка

3. Трубки, которые соединяют рабочий и главный цилиндр сцепления нужно разъединить. Для того чтобы разъединить цилиндры, поддеваем отверткой пружинный фиксатор, после сдвигаем фиксатор вверх. После проделанной операции наконечник трубки вынимаем из муфты.

поддеваем отверткой пружинный фиксатор

4. Муфту с резиновой опорой вынимаем из кронштейна крепления.

Муфту с резиновой опорой вынимаем из кронштейна

5. Перемещаемся в салон автомобиля, сдвигаем водительское сидение до упора назад.

6. Необходимо снять датчик положения педали. Для этого отводим датчик в сторону на жгуте проводов.

снять датчик положения педали

7. Из отверстий крепления педали вынимаем пистоны, которые крепят жгут проводов.

8. Головкой или обычным ключом на «10», нужно открутить 4 гайки кронштейна педали сцепления, который крепят его к авто.

ключом на «10», откручиваем 4 гайки кронштейна

9. Снимаем со шпилек крепления кронштейн, а месте с ним и трубки гидропривода выключения сцепления.

10. Аккуратно вынимаем трубки из отверстия в кузове машины, которое ведет из салона в моторный отсек.

Далее перемещаемся к верстаку и весь дальнейший процесс находимся там.

вынимаем наконечник трубки из муфты

11. На корпусе ГЦС Отверткой цепляем пружинный фиксатор и вытаскиваем из муфты наконечник трубки.

12. Сжимаем пластиковый фиксатор и отсоединяем от штуцера наливную пробку.

Наконечник штока ГЦС при помощи фиксатора установлен в теле педали.

отсоединяем наливную трубку от штуцера

13. С помощью двух отверток сжимаем пластиковый фиксатор, как только он сжался выводим его из корпуса педали.

Корпус ГЦС установлен в кронштейне педали.

14. По часовой стрелке поворачиваем корпус ГЦС, пока выступы на корпусе цилиндра не совпадут с пазами в кронштейне, после этого извлекаем из кронштейна ГЦС.

15. Устанавливаем новый главный цилиндр, и в обратной последовательности осуществляем его сборку.

Основные неисправности системы сцепления Форд Фокус 2

Считается, что данный узел во всех автомобилях является относительно простым и легким в обслуживании. Как снять главный цилиндр сцепления на Фиат добло видео Fiat Новости Как снять молдинги с дверей Рено меган 2 видео Однако это не означает, что его можно отремонтировать за пять минут. Эксперты советуют менять топливный фильтр на вашем Форд Фокус 2 при первых проявлениях некорректного поведения машины. Как Снять Главный и Рабочий Цилиндр Сцепления Фиат Добло. Как поменять теплообменник (масляный радиатор) Форд Фокус 2? В каком порядке осуществлять замену теплообменника, к которому прикручивается масляный фильтр? Двигатель Duratec Ti-VCT 1,6/115 л. Каждому водителю необходимо контролировать работу сцепления и при возникновении первых признаков поломки, сразу же предпринять меры. Как снять обшивку задней двери форд фьюжн Дело в том, что автомобиль без нормальной работы сцепления просто не способен передвигаться.

Признаки неисправности сцепления:

  1. При полностью вдавленной педали затруднено включение скоростей.
  2. Частое падение уровня рабочей жидкости
  3. Шум при выключении сцепления
  4. Посторонние вибрации при включении сцепления.

Как поменять главный цилиндр сцепления

Азбука форд №26. Замена главного цилиндра сцепления на Форд Фокус 2 Больше видео на нашем сайте .

Замена главного цилиндра сцепления форд фокус 2

Замена главного цилиндра сцепления форд фокус 2. Замена главного цилиндра сцепления форд фокус 3. На фокус…

Одной из частых поломок является выход из строя главного цилиндра, поэтому вам необходимо всегда контролировать уровень рабочей жидкости в бачке и своевременно доливать её. Какие амортизаторы ставить на Форд Фокус 2 рестайлинг. Как поменять теплообменник (масляный радиатор) Форд Фокус 2? (. Как снять главный цилиндр сцепления на Фиат добло видео. Как снять задний бампер на Рено Меган 2 Если же избежать неисправности данного узла не удалось, то вам нужно провести его замену, о чем пойдет речь ниже в данной статье.

Сцепление Luk и замена главного цилиндра сцепления в Ford Focus 1

1. Замена главного цилиндра сцепления Ford Focus 1

Задача: заменить главный цилиндр сцепления в Ford Focus 1

Началось все с того, что педаль сцепления была немного сырая, потом много сырая, а затем и весь коврик «утонул» в тормозной жидкости.

В пользу оригинала глаз даже и не смотрел, ибо цены нереальные для такой запчасти — НЕРЕАЛЬНЫЕ. Ребята, за такие деньги можно набрать комплект круиз-контроля с микроконтроллерным блоком, который, извините, думает за водителя, экономит топливо и дарит комфорт, а тут какой-то цилиндроклапанопластик. Не смешите. Я, разумеется, уважаю ФМК и всех инженеров, но отдал свой голос в пользу не оригинала, давно мною любимой компании Закс (SACHS):

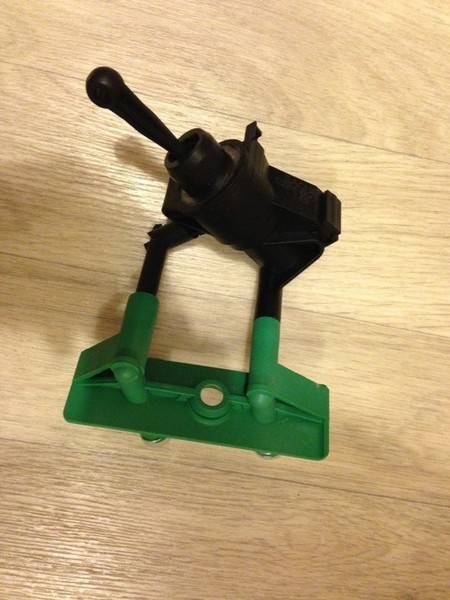

Вот такая незамысловатая штуковина.

Ход работ по замене главного цилиндра сцепления в Ford Focus 1

Менять газеты на коврике уже в конец достало, да и жидкость тоже не 5 рублей стоит.

Мой вариант хардкорный. Скажу сразу, цилиндр находится не в самом удобном на свете месте и к нему не очень то легко подобраться. 1. Для начала я снял корпус воздушного фильтра и подкапотный блок реле/предохранителей (последний сидит на двух клипсах справа, и одном саморезе с головкой под ключ слева, ключ на 7, я так подозреваю). Главный ЦС находится аккурат под блоком реле/предохранителей. 2. Не снимая педаль сцепления, как того требует руководство (там надо снимать часть рулевого вала), я снял шток старого цилиндра с педали — в итоге сломал шток. Что собственно и требовалось. 3. Ценой невероятных усилий мне удалось открутить два болта крепления цилиндра к педальному блоку (ключ на 10). 4. Затем был относительно легкий демонтаж шланга от бочка, и шланга к коробке.

Собственно и весь демонтаж. Поставил новый цилиндр на место (очередной подвиг, но уже по закручиванию дву болтов крепления)

подсоединил шланги (перед установкой всего, советую вынуть фиксаторы из цилиндра- так будет легче в последствии вставлять шланги) и… прокачал систему. Для удобства я снял АКБ и кожух АКБ:

Предостерегу возможные вопросы:

· штуцер для прокачки на 11.

· метиз крепления цилиндра к щиту моторного отсека на 8

необходимо учитывать, что цилиндр должен встать в специальные пазы, расположенные на кронштейне педального блока

да, пыльника нет и не будет, такова конструкция, пыльники прошлый век

· старое шило, которое потекло — 99% б.у. цилидр от Luk, на нем были видны характерные для, скажем, EuroAuto отметки краской. Без коментариев.

Мораль всей басни — лучше переплатить и больше никогда не танцевать с бубном вокруг главного цилиндра сцепления, ибо это, все-таки, непростое занятие. У меня лично на него ушло 4 часа.

2. Сцепление Luk для Ford Focus 1

Комплект сцепления ( корзина + диск) — 622 2414 09 Выжимной подшипник — 510 0011 11

Комплект в коробке

Стикеры с немецкими маркировками

Диск, исполнение добротное

Стикер с рекомендацией о замене выжимного подшипника вместе с комплектом сцепления

Выжимной подшипник Luk

Тоже визуально без нареканий

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
