Ремонт генератора автомобиля – сам себе диагност, механик и электрик

Выбор: ремонт или замена?

Ремонтировать или заменить неисправный генератор — решение прежде всего зависит от состояния неисправного агрегата, стоимости ремонта и деталей, времени на восстановление. Замена предпочтительнее ремонта в трёх случаях:

  • агрегат не подлежит восстановлению, так как ресурс его полностью исчерпан;
  • цена за работу значительно превышает стоимость нового генератора;
  • существуют ограничения по времени: исправный автомобиль необходим срочно.

Плюсы замены дефектного генератора на новый или восстановленный очевидны — это увеличение срока беспроблемной эксплуатации и длительная гарантия.

Возможные поломки генератора

Все неисправности генератора условно можно разделить на два вида – механические и электрические. Выявить механические поломки можно при визуальном осмотре устройства (трещины в корпусе, износ натяжного ролика ил ремня, расслоение и т.д.). Для выявления неисправностей электрической части нужны специальные инструменты.

Распространенные неисправности генератора

Таблица. Поломки электрической части генератора.

Неисправность, фотоОписание
Поломка реле-регулятораРеле отвечает за АКБ, не давая генератору его перезаряжать. Выход из строя реле-регулятора приводит к полному отсутствию заряда. В таком случае требуется диагностика.
Износ щетокГрафитовые щетки, двигающиеся по дорожкам статора генератора, изнашиваются довольно часто. Их нужно периодически менять.
Сгорание обмоткиОбмотка на роторе или статоре может сгореть в результате перегрузки устройства. Также она может замкнуть под воздействием влаги.
Заклинивание подшипниковВ процессе эксплуатации авто подшипники генератора изнашиваются, в результате чего ин начинает подклинивать. Это приводит к разрыву ремня и, как результат, к выходу генератора из строя.

Некоторые неисправности заметить сложно, поэтому в сервис водители обращаются с уже неработающим генератором и «уставшей» аккумуляторной батареей

Поэтому важно периодически диагностировать генератор при помощи мультиметра

Как проверить генератор с помощью мультиметра

Как проверить диодный мост (выпрямитель)

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении. Теперь немного подробнее: один щуп тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.

Проверка диодного моста

Проверка контактных колец

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

Признаки и причины неисправности генератора

Определить, что генератор автомобиля требует технического обслуживания или даже срочного ремонта можно по следующим признакам:

  • Аппарат перестал вырабатывать ток. Мигает или непрерывно горит лампа, сигнализирующая о разрядке аккумулятора
  • Ток вырабатывается и поступает на аккумулятор, но при этом напряжение занижено и его недостаточно для обеспечения нужного заряда.
  • Ток, вырабатываемый генератором, слишком завышен. Понять это можно
  • Посторонние звуки при вращении генератора. Как правило, это может быть вой или постоянный писк.

Чаще всего распространены неисправности следующего характера:

  • Повреждение или выработка шкива
  • Выработка токосъёмных щёток и колец
  • Замыкание обмоток
  • Разрушение подшипника
  • Пробой диодного моста
  • Повреждения проводки

Узел выходит из строя по следующим причинам:

  • Заводской брак или низкое качество комплектующих. Особенно это актуально в том случае, если генератор уже подвергался ремонту.
  • Нарушение условий эксплуатации, и использование в ненормальных условиях. В частности речь идёт о повышенных или пониженных температурах.
  • Агрессивная внешняя среда, а точнее грязь, соль, вода и т.д.
  • Банальная выработка и износ отдельных элементов генератора, который неизбежен при длительной эксплуатации.

Рекомендуем:

Что делать если дымит дизельный двигатель в автомобиле

Где находятся щётки генератора и для чего они нужны

Щетки применяются в любом электрическом двигателе,
каковым является и автомобильный генератор. Они расположены под крышкой
устройства, непосредственно соприкасаются с вращающимся коллектором
преобразователя (ламелями) на роторе. Ламели — это медные контакты в виде
колец, которых на преобразователе всего два.

Щетки генератора

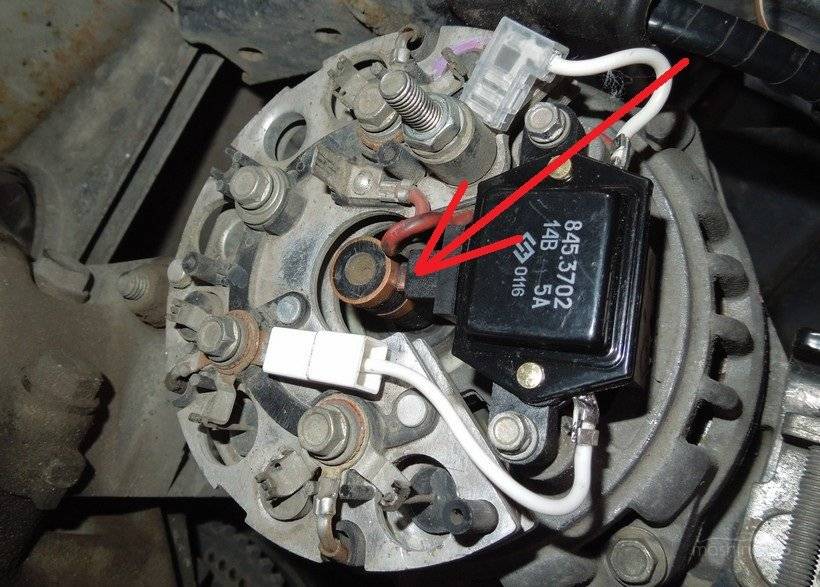

Расположение щеток генератора

Как и было написано, графитовые угольки расположены
под крышкой — задней, которая на установленном преобразователе смотрит в
сторону двигателя. Чтобы вытащить их, не нужно целиком демонтировать генератор
с машины, щеточный узел держится на одном болте и подключен к регулятору
напряжения. Однако на некоторых автомобилях снимать устройство придется, так
как конструкция там не позволяет поступить иначе.

Функция
графитовых угольков очень важная — они передают ток от аккумуляторной батареи
на обмотки возбуждения ротора. Происходит это во время контактирования щеток с
ламелями.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

  1. Отсутствие зарядного тока — генератор не работает.
  2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
  3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

https://youtube.com/watch?v=sYpDunxmZzE

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Проверка работоспособности регулятора напряжения

Перед проверкой регулятор напряжения следует снять с генератора. Потом нужно провести внешний осмотр, убедиться в целостности щеток и проверить, как они передвигаются в каналах щеткодержателя. Если величина их выступа меньше 4,5 мм, следует заменить все устройство.

Для проверки регулятора напряжения пользователю нужно иметь два источника питания 12–14 и 16–22 В. Положительная клемма блока питания подключается к выходу устройства, отрицательная клемма присоединяется к массе. Между щетками подключается 12-вольтовая лампочка. Если при подаче 12–14 B лампочка горит, а при 16–22 B гаснет, то регулятор исправен. В других случаях можно говорить о неисправности устройства.

Причины нестабильной работы генератора

  • Не идёт зарядка на аккумулятор;
  • Генератор выдаёт минимальное напряжение;
  • Выдаётся слишком большая зарядка;
  • Когда происходит процесс зарядки, на панели мигает лампочка;
  • Когда генератор работает, слышны посторонние скрипы и писки.

Зная основные проблемы, из-за которых генератор может барахлить, можно приступать к их вычислению. Если генератор перестал заряжать аккумулятор, возможно что:

  • Какой либо из контактов отошёл;
  • Сгорел предохранитель;
  • Произошла выработка щёток генератора;
  • Сгорело реле генератора;
  • Короткое замыкание или разрыв цепи статора либо ротора.

Как вариант, можно отдать в ремонт ротор или статор, а можно купить новую обмотку и произвести ремонт генератора самостоятельно. Замена обмотки – это по сути ремонт статора либо ротора. Если обрыв происходит в контактных кольцах, можно обойтись локальным ремонтом, для этого нужно отмотать витки до повреждённого участка и заменить удалённый кусок новым, припаяв его к месту разрыва. Часто отпаивается лишь конец обмотки на роторе. Его нужно лишь припаять назад. Однако при ремонте ротора или статора инструкция по техническому обслуживанию настоятельно рекомендует производить полную перемотку статора и ротора. При перемотке деталей не следует забывать, что все контактные кольца должны быть тщательно обработаны напильником.

Главные функции трехуровневого регулятора напряжения

Для того, что бы лучше понять значение регулятора напряжения, вспомним сначала об одной детали, с которой он непосредственно взаимодействует. Мы имеем в виду автомобильный генератор, обеспечивающий преобразование механической энергии в энергию электрическую. После запуска силового агрегата (в момент поворота ключа в замке зажигания), генератор, благодаря питанию обмотки возбуждения, отдает ток в нагрузку. Вот как раз, сила тока обмотки и регулируется посредством описываемого регулятора напряжения, который выполняется либо в виде отдельного узла, либо встраивается в щеточный узел самого генератора.

В большинстве современных генераторных устройств, питание регулятора напряжения происходит от отдельной секции выпрямителя, а привод ротора осуществляется от коленчатого вала посредством шкива. Электромагнитное поле, создаваемое обмоткой возбуждения, индуцирует электроток в фазовых обмотках статора. Из-за того, что частоты вращения мотора нестабильны, а изменения нагрузки имеют скачкообразную природу, стабилизация выходного напряжения генератора просто необходима. Тут и задействуется регулятор напряжения, который изменяет силу тока возбуждения генератора.

При работающем генераторе и исправном состоянии регулятора, напряжение должно поддерживаться на уровне от 13,8 до 14,2 Вольт. Именно такое значение является необходимым для того, что бы ток заряда проходил через аккумулятор. Однако, помимо этого, нужно еще обеспечить определенное превышение электрохимического потенциала всех пластин банок, иначе зарядка аккумулятора выполняться не будет.

В последнее время, вместо стандартных регуляторов напряжения, все чаще встречаются трехуровневые модели “СОВЕТ”, которые организовывают оптимальные условия для заряда аккумуляторной батареи, учитывая ее состояние и температуру окружающей среды, а также регулируют широкие диапазоны напряжения зарядки. Само собой разумеется, что применение таких устройств существенно продлевает срок службы автомобильного аккумулятора и помогает предотвратить появление возможных проблем в его работе.

Исходя из типа генератора, установленного на транспортное средство, регуляторы напряжения могут поставляться в комплекте с соответствующим щеточным узлом, либо с установочным корпусом интегрального регулятора и проводом для соединения.

Несмотря на то, что имеющийся в генераторе регулятор напряжения обладает термокомпенсацией с отрицательным значением (при понижении температуры воздуха регулируемое напряжение увеличивается, а при повышении – уменьшается), на самом деле, он не способен отслеживать температурные показатели воздуха вне устройства генератора, так как его внутренняя температура быстро достигает высоких показателей, иногда даже превышая +100 ?С.

Более того, включение дополнительных нагрузок (потребителей), таких как система обогрева стекол, фар или печки, вызывает ускоренный разряд аккумуляторной батареи даже при работающем моторе и исправном штатном регуляторе. Все эти проблемы можно решить одним махом, стоит только установить трехуровневый вариант регулятора напряжения.

Наибольшей популярностью такие устройства пользуются у владельцев отечественной марки ВАЗ, автомобили которых старше 10 поколения (2106, 2107, 2108, 2109, и те же самары 2114, 2115 у которых тусклые фары, которые благодаря регулятору засияют). Благодаря такому нехитрому приспособлению, эффективность работы бортовой системы существенно увеличивается: улучшается освещение, качество работы печки и обогрева заднего стекла. В зимнее время года, когда автомобилю необходим дополнительный обогрев, регуляторы напряжения наиболее актуальны, ведь низкая температура сильно снижает емкостные характеристики аккумуляторной батареи.

Как проверить работу генератора мультиметром

Проверка
генератора мультиметром начинается с замеров напряжения на АКБ на холостых
оборотах и при включении салонного оборудования. Мультиметр переводится в режим
вольтметра, красный щуп прикладывается на «плюс» АКБ, черный на минусовую
клемму. После того, как мотор завели, напряжение на клеммах должно возрасти
до13,8-14,5 В.

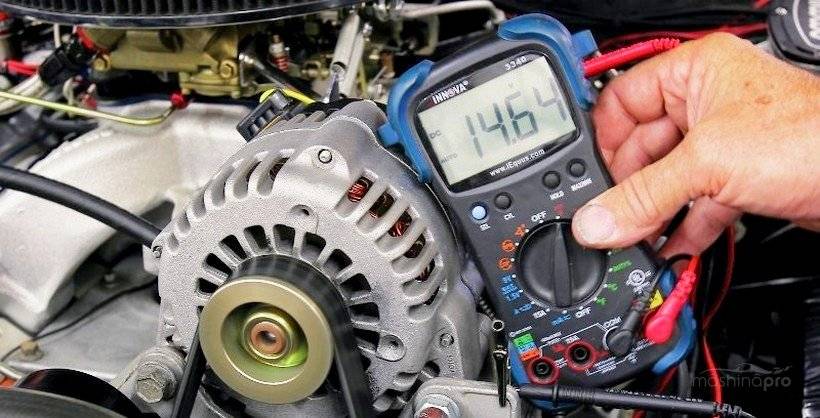

Проверка генератора мультиметром
Проверка генератора мультиметром

Допускается
увеличение напряжения на дисплее мультиметра до 14,8 В – такой показатель
считается нормальным для современных автомобилей с большим количеством
электронных узлов.

Чтобы
проверить, не перезаряжет ли генератор АКБ, включают дальний свет, печку и
переводят работу двигателя на средние обороты. При исправном генераторе
увеличение вольтажа на дисплее мультиметра не происходит.

Проверка регулятора напряжения

Если
при проверке входного напряжения на АКБ было определено, что уровень
недостаточный, проверяется регулятор напряжения.

Для проверки потребуется перевести тестер в режим вольтметра.
Накинуть щупы на вывод «массы» генератора и клемму 30 или «В+». Показания на
дисплее должны быт в диапазоне 13,5-14,6 В. Если показания ниже регулятор
напряжения требуется заменить.

Проверка диодного моста

Сложнее
всего диагностировать диодный мост, так называемую «подкову». Ее элементы
расположены на изогнутой пластине, силовые диоды в виде дисков менять очень трудно – при их установке не
используется пайка, только сварка, часто перегоревший элемент просто вырезают
из блока. Это уменьшает КПД, но узел остается в рабочем состоянии.

При
прогаре диодов моста рекомендуется не ремонтировать деталь, а менять на новую.
В 80% случаев диоды перегорают после прикуривания автомобиля.

Проверять мост
лучше на демонтированном агрегате после полной разборки. Пробой часто
происходит при переполюсовке клемм, когда водитель путает местами клеммы «плюс»
и «минус». Диоды при такой проблеме перегорают парами. Пробитый диод имеет
нулевое сопротивление, генератор начинает быстро перегреваться, и возрастает
нагрузка на аккумулятор автомобиля. Понять, что диод прогорел, можно по
характерному запаху гари, который чувствуется из-под капотного пространства.

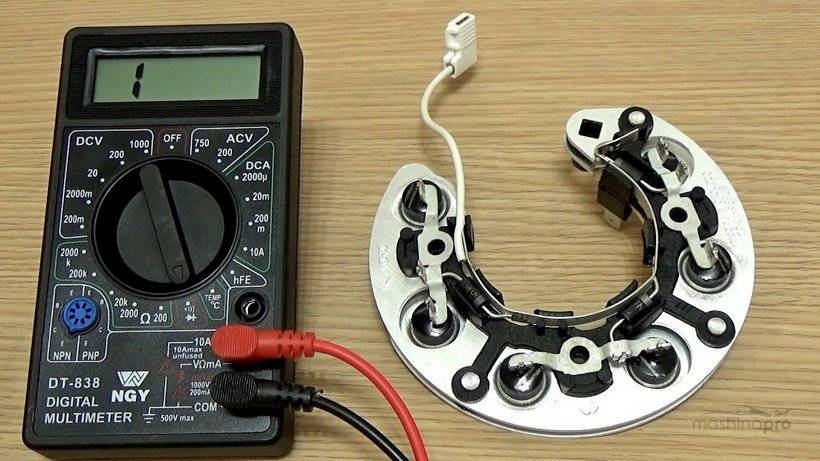

Проверка диодного моста генератора
Проверка диодного моста генератора

Мультимер
устанавливается в положение «диод», на прозвон цепи. Первый силовой диод на
подкове слева имеет положительную полярность. Сопротивление исправного диода
составляет в одном направлении, когда к диоду прикладывается красный щуп,
400-700 ом, (черный щуп прикладывается к подкове) при установке черного щупа к
диоду стремится к бесконечности.

Второй
диод на подкове имеет отрицательную полярность, поэтому при прикладывании
плюсового щупа мультиметра к выходу диода, минусового щупа к основе подковы,
сопротивление должно быть бесконечным, при установке черного щупа на диод, а
красного на подкову в пределах 400-700 Ом. Каждый диод прозванивается отдельно.

Проверка обмотки

Первый
признак сгоревшей обмотки – потемнение цвета изоляции проводников. Для элемента
используется медная обмотка и лаковые изоляции, которые «текут» после
значительного увеличения температуры. Во время короткого замыкания цвет провода
темнеет, при этом водители часто ощущают запах гари, который появляется в месте
установки и усиливается при работающем моторе. Определяют прогар обмотки
визуально, для этого узел необходимо снять и осмотреть внутренность ротора
через вентиляционные отверстия.

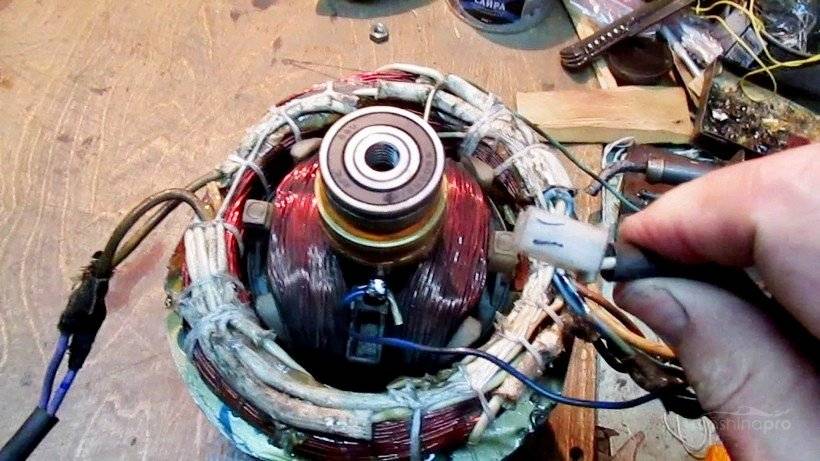

Проверка обмотки генератора
Проверка обмотки генератора

Перемотка
медного провода нецелесообразна – дешевле поменять деталь, выбрав аналогичную с
подходящими посадочными местами.

Проверить
статор можно мультиметром, переведя его в режим омметра. Диагностика проводится
на снятом агрегате, нормальным считается сопротивление обмотки между выводами в
пределах 0,2 Ом, сопротивление между нулевым кабелем и обмоткой должно быть в
пределах 0,3 Ом. Допустимая погрешность – 2%. Если при измерении сопротивление
стремится к нулю, стартер не пригоден к использованию.

Проверка генераторов на стенде своими руками

Станок для испытаний и снятия характеристик генератора можно собрать своими руками, если имеется в наличии электродвигатель, вольтметр, амперметр и проволочный реостат.  Дополнительно потребуется механический часовой тахометр ТЧ10-Р и автотрансформатор для изменения оборотов электродвигателя.

Метод проверки генератора на стенде позволяет определить его параметры и установить соответствие его характеристик номинальным.

Стенд с электрическим двигателем соединяется через гибкий вал с проверяемым генератором. Частота вращения ротора регулируется оборотами электродвигателя.

Включив двигатель стенда, устанавливаем напряжение на выходе генератора 13 Вольт реостатом 5, а обороты ротора до 5000. В этом режиме вращаем ротор от 10 до 15 минут и фиксируем силу тока. У разных типов генераторов сила тока имеет собственную характеристику, указанную в паспорте, например, у Г-222 сила тока должна быть не менее 45 Ампер.

Если измеренная величина тока отдачи меньше, указанной в паспорте, то необходимо разобрать и проверить, согласно существующим методическим указаниям обмотки статора, ротора и диодного моста.

Следующим этапом проверяется напряжение на выходе при той же частоте вращения ротора, но ток отдачи реостатом устанавливается в пределах 15 А. Напряжение на выходе должно составлять 14 В с допуском в отрицательную и положительную сторону в 1,5 В.

Если не соблюдается указанный предел напряжения, как с нагрузкой, так и без нее, то регулятор необходимо заменить исправным. После замены регулятора необходимо повторить процедуру проверки и в случае не соблюдения предела 14 В, следует разобрать генератор и проверить исправность обмоток статора, ротора и диодного моста.

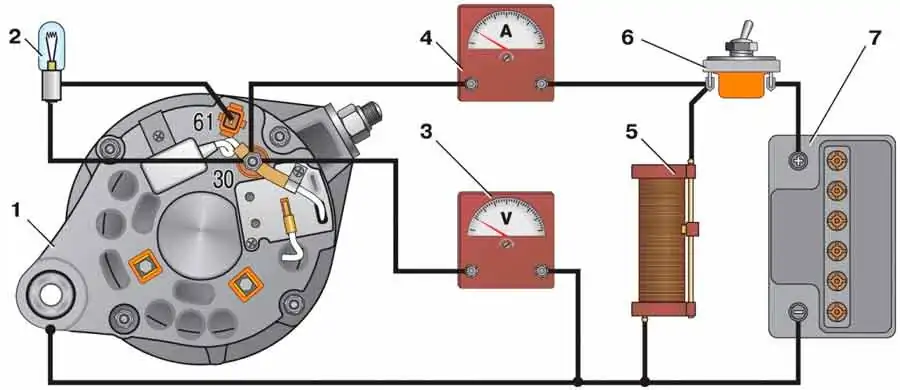

Схема соединений для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа, мощностью 3,0 Вт; 3 — вольтметр; 4 — амперметр; 5 — реостат; 6 — выключатель; 7 — аккумуляторная батарея

Диагностика генератора автомобиля своими руками

Возникают ситуации, когда транспортировка автомобиля в автосервис затруднительна и как вынужденная мера проверка производится в домашних условиях.

Схема проверки автомобильного генератора своими руками, следующая:

  1. визуально осмотреть целостность ремня генератора или его натяжение – в случае обрыва ремня произвести ремонт, касающийся замены его (или принять меры к его натяжению);
  2. завести двигатель и мультиметром проверить на клеммах аккумулятора напряжение – должно быть 13,5 -14,7 В;
  3. если мультиметр показывает напряжение ниже 12 В, то необходимо проверить напряжение на клемме +D (обмотка возбуждения) генератора;
  4. в случае отсутствия напряжения на обмотке возбуждения – проверяется плавкий предохранитель цепи подачи напряжения на обмотку возбуждения;
  5. в случае исправности цепи, подающей напряжение на обмотку возбуждения, проводится диагностика, не снимая с автомобиля по описанным выше методам лампочкой или мультиметром.

Проверка генератора дрелью

Задача сводится к определению исправности при воздействии на его вал оборотов дрели. Контрольная лампа, вместо тестера или мультиметра позволяет визуально наблюдать выходное напряжение генератора.

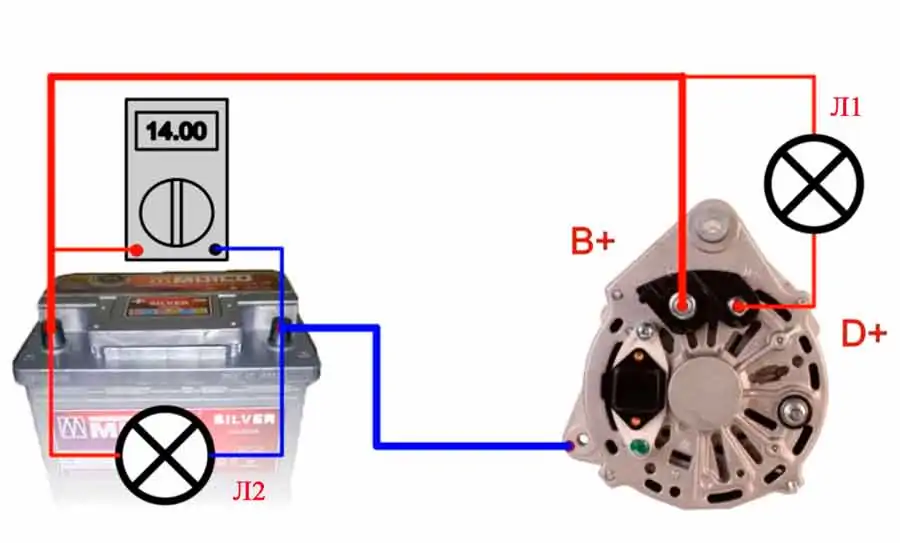

На схеме: Л1 – имитация контрольной лампы заряда АКБ. Она должна погаснуть при вращении с помощью дрели вала ротора генератора. Л2 – контрольная лампа выходного напряжения, которая дублируется тестером для определения ее точной величины.

Метод проверки дрелью позволяет без наличия специального стенда проверить исправность в гаражных условиях.

Электрические генераторы

Большинство современных электрических генераторов работают на основе закона Фарадея для ЭДС, гласящего, что в проводнике возникает напряжение, пропорциональное площади и скорости изменения магнитного потока. Вдобавок указанная величина умножается на количество витков. Немедленно видим способы повысить вольтаж:

  1. Увеличить площадь намотки катушки.
  2. Повысить скорость изменения потока магнитного поля:
  • За счёт увеличения тока возбуждения ротора либо более сильных постоянных магнитов.
  • Путём повышения скорости вращения.

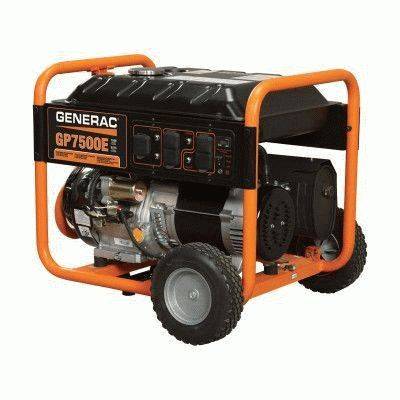

Электрогенератор

Если брать промышленные генераторы, преимущественно применяется первая методика. Это вызвано жёсткими требованиями к частоте генерации. Что касается площади катушки, параметр задан конструктивно, изменить его проблематично. Цели описания простейших сведений: в сети встречается немало примеров, где электродвигатели пытаются запустить в качестве генераторов. Отдельные попытки не слишком успешны, а авторы наглядно демонстрируют незнание простейших законов физики.

Итак, преимущество синхронных генераторов в постоянстве частоты – часто это главное требование. От параметров напряжения напрямую зависят скорость работы двигателей, нормальная работы цепей фильтрации и прочее. Если вольтаж неправильный, прежде всего, требуется проверить регулятор напряжения генератора сравнением с показаниями мультиметра. А представьте теперь, что произойдёт, если частота питания возрастёт дважды. Да, отдельные типы асинхронных двигателей с короткозамкнутым ротором, вдобавок коллекторные реагируют преимущественно на амплитуду. А дальше?

Предлагается правильно выбирать для оборудования источник питания. А в описанном случае эти знания важны по той причине, что конструкция синхронных и асинхронных генераторов различна. Следовательно, методики проверки обязаны учитывать упомянутый факт. Кратко рассмотрим виды генераторов переменного электрического тока.

Различные конструкции генераторов

Способы проверки на автомобилях

Иногда генератор выходит из строя на автомобиле, мотоцикле и других видах транспорта. Существуют такие варианты решения проблемы: ремонт в сервисном центре, покупка нового или ремонт своими силами. Кроме того, непосредственно при покупке нужно проверить зарядку генератора аккумуляторной батареи. Если батарея новая, то при неудачных попытках ее заряда возможен выход последней из строя. Первые два варианта требуют вложения денежных средств, хотя многие автолюбители предпочитают решать проблему самостоятельно. Для устранения основных неисправностей нужно знать типичные поломки:

  1. Заклинивание подшипников.
  2. Сгорание обмоток.
  3. Неисправность щеток.
  4. Выход из строя реле, которое применяется в регуляторе U.

При заклинивании подшипников происходит заклинивание ротора и для устранения этой проблемы нужно разобрать и смазать подшипники. Кроме того, если они пришли в негодность, то нужно заменить их другими.

При сгорании обмоток роторной и статорной катушек ее нужно прозвонить тестером на предмет короткозамкнутых витков, а при необходимости — перемотать. Как правило, щетки подлежат замене, но бывают случаи ослабления пружин, необходимых для амортизации вращения вала и щеточного узла. Пружины нужно в этом случае тоже заменить. Реле регулятора U отвечает за зарядку батареи от ЭГ и при выходе его из строя АКБ не заряжается вообще.

В основном происходят неполадки электрического плана и проверить генератор на машине, не снимая его, достаточно просто. Существует 2 способа проверки: прозвонить генератор мультиметром и проверка работы генератора на автомобиле под нагрузкой.

Проверить генератор автомобиля в домашних условиях при помощи мультиметра можно условно разделить на несколько этапов:

  1. Замерить U на клемах АКБ при неработающем двигателе внутреннего сгорания (ДВЗ). U должно быть в пределах: 12,6-12,8 В.
  2. Запустить авто и произвести измерение при работающем ЭГ. Он должен выдавать U от 13,8 до 15 В.
  3. Подключить максимальную нагрузку и измерить U на ЭГ. Идеальным вариантом будут показатели более 13,8 В. Если по каким-то причинам U меньше нужного значения, то следует проверить ЭГ на предмет его работоспособности.

Для проверки нужно точно знать модель и параметры ЭГ: U, I, сопротивление обмоток (R). Его (ЭГ) нужно отсоединить от проводки авто и начинать прозванивать при помощи мультиметра, а затем сравнить показатели с необходимыми.

Второй способ является простым и дает результат не хуже первого. Основные шаги проверки генератора для ВАЗ (хотя этим способом можно проверять ЭГ для любого вида транспорта):

  1. Запустить двигатель и включить электрооборудование, например, фары (нагрузка должна быть незначительной).
  2. При работающем ДВЗ снять при помощи ключа минусовую клемму, идущую на аккумулятор.
  3. Если при этих манипуляциях электрооборудование работает нормально, то генератор исправен.
  4. Иначе, необходимо прозванивать его и при возможности заменить (если поломка окажется серьезной).

Таким образом, нет необходимости идти в сервисный центр для ремонта автомобильного ЭГ или покупать новый. Прежде всего нужно разобраться с неисправностью, ведь в большинстве случаев она оказывается достаточно примитивной и легко устраняется даже неопытным автолюбителем.

Originally posted 2018-07-04 08:19:21.

Стандартная структура должностной инструкции автоэлектрика

Несмотря на то что должностную инструкцию каждая организация разрабатывает с учетом особенностей именно ее деятельности, основная структура документа остается неизменной и предусматривает несколько разделов:

Общие положения. Эта часть документа описывает основные условия трудовой деятельности автоэлектрика в организации. В частности, в этот раздел включается информация о требованиях, предъявляемых к претенденту на должность, о правилах его принятия в штат, увольнения и замещения. Кроме того, здесь же определяется место должности автоэлектрика в общей структуре предприятия, его непосредственный начальник и иные данные о должности.
Должностные права и обязанности работника. Это основной раздел документа, представленный перечнем трудовых обязанностей и прав сотрудника

При этом важно, чтобы и обязанности, и права работника были определены как можно более подробно. Такая тщательность упростит выполнение работником своих трудовых функций и облегчит его взаимоотношения с работодателем.
Ответственность работника

В этой части должностной инструкции определяются трудовые нарушения, за которые работник может быть наказан, и соответствующие виды наказания. Разрабатывая эту часть должностной инструкции, нужно помнить, что дисциплинарная и материальная ответственность сотрудника, установленная внутренними документами организации, не может быть строже, чем та, которую устанавливает трудовое и гражданское законодательство. В части же уголовной и административной ответственности не допускается отклонений от норм УК и КоАП соответственно ни в сторону ужесточения, ни в сторону смягчения.

Кроме указанного должностная инструкция должна содержать информацию:

  • о дате утверждения и руководителе, утвердившем ее;
  • должностных лицах, участвовавших в согласовании инструкции;
  • дате ознакомления сотрудника с документом.

О том, как составить должностную инструкцию, читайте в «КонсультантПлюс». Если у вас еще нет доступа к системе, вы можете получить его на 2 дня бесплатно. Или закажите актуальный прайс-лист, чтобы приобрести постоянный доступ.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
