Метки ГРМ на Шевроле Ланос 8 клапанов

Chevrolet Lanos замена ГРМ

В автомобиле Chevrolet Lanos замена ГРМ не такое уж и просто занятие. Если не уверены в своих силах, рекомендуем обратиться для замены в автосервис. Но если все же решительно настроились провести все работы самостоятельно, внимательно дочитайте нашу инструкцию до конца.

Менять ремень ГРМ по регламенту нужно раз в 80 тысяч километров, однако уже после 40 тысяч рекомендуем регулярно его осматривать на наличие трещин. При замене также нужно менять еще и натяжные ролики.

Как выставить метки на Chevrolet Lanos

  • Для начала необходимо демонтировать защитную крышку ГРМ. Чтобы это сделать стоит открутить крепежные болты. Конечно, проще всего, это делается на снятом двигателе, но если нужно заменить только ремень и ролик, то нецелесообразно демонтировать весь силовой агрегат. Двигатель снятый с автомобиля.
  • При помощи головки на 17, крутим болт шкива коленчатого вала до тех пор, пока метка шкива распределительного вала не станет напротив метки на крышке газораспределительного механизма. В этом случае, значит, что первый поршень достиг ВТМ.

Вороток и шкив коленчатого вала, который нужно крутить по часовой стрелке.

Метка на шкиве привода вспомогательных узлов, также должна совпадать с меткой на блоке цилиндров. Шкив распредвала фиксируется от проворачивания, и выполняются последующие операции. Совпадение меток ГРМ на шкиве привода дополнительных агрегатов. Совпадение меток ГРМ на шкиве распредвала и крышке ГРМ.

Вот так, легко и просто выставляются метки ГРМ.

А что если выставить не правильно?

Что же будет, если при замене ремня неправильно выставить метки или вообще их не выставлять? В таком случае, можно сбить механизм газораспределения, который повлечет за собой много проблем. А именно:

  • Поскольку газораспределение было сбито, то впрыск и выпуск отработанных газов будет проводиться неверно. Впоследствии, двигатель может начать троить, глохнуть, не запускаться или повысится расход. В свою очередь, это может повлечь последствия, такие как – повышенный износ, прогорание клапанного механизма и поршневой группы, прочие.
  • Все помнят, что бывает при обрыве ремня ГРМ – гнет клапана. Это происходит потому, что нарушается процесс газораспределения и поршни ударяют о клапаны, которые впоследствии деформирует. Точно такой же принцип работает и в данном случае. Сбитый механизм ГРМ приведет к бою поршневой группы о клапаны, чем попросту деформирует их.
  • Сдвиг метки ГРМ при замене ремня или регулировки приведет к тому, что топливо будет впрыскиваться слишком рано или слишком поздно. Последствием этого может стать заливание свечей зажигания или подсос отработанных газов в камеру сгорания.

Кроме наведенных последствий, могут возникать и другие, которые также могут привести детали силового агрегата к повышенному износу или другим проблемам.

Зачем нужны метки газораспределительного механизма

Метки газораспределительного механизма — это отметки, по которым проводится регулировка ГРМ, а также замена приводного ремня. Этот элемент достаточно важный, поскольку он непосредственно влияет на работу силового агрегата.

Что же будет, если при замене ремня неправильно выставить метки или вообще их не выставлять? В таком случае, можно сбить механизм газораспределения, который повлечет за собой много проблем. А именно:

  • Поскольку газораспределение было сбито, то впрыск и выпуск отработанных газов будет проводиться неверно. Впоследствии, двигатель может начать троить, глохнуть, не запускаться или повысится расход. В свою очередь, это может повлечь последствия, такие как — повышенный износ, прогорание клапанного механизма и поршневой группы, прочие.
  • Все помнят, что бывает при обрыве ремня ГРМ — гнет клапана. Это происходит потому, что нарушается процесс газораспределения и поршни ударяют о клапаны, которые впоследствии деформирует. Точно такой же принцип работает и в данном случае. Сбитый механизм ГРМ приведет к бою поршневой группы о клапаны, чем попросту деформирует их.
  • Сдвиг метки ГРМ при замене ремня или регулировки приведет к тому, что топливо будет впрыскиваться слишком рано или слишком поздно. Последствием этого может стать заливание свечей зажигания или подсос отработанных газов в камеру сгорания.

Кроме наведенных последствий, могут возникать и другие, которые также могут привести детали силового агрегата к повышенному износу или другим проблемам.

Deolanossens.ru

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ ЛАНОС И СЕНС

Система зажигания состоит и з модуля зажигания, че­тырех свечей и высоковольтных проводов.

Модуль зажигания (рис. 2.56) состоит из двух кату­шек зажигания и двухканального коммутатора. Каждая катушка генерирует высоковольтные импульсы на соот­ветствующую пару свечей зажигания (1-4 или 2-3 цилиндры).

СНЯТИЕ МОДУЛЯ ЗАЖИГАНИЯ НА ЛАНОСЕ И СЕНСЕ

Чтобы снять модуль зажигания, необходимо:

• Отсоединить электрический разъем модуля зажига­ния (рис. 2.57.1); •

• Открутить шпильки крепления модуля (рис. 2.57.2­3); ‘

• Отсоединив высоковольтные провода, снять модуль зажигания (рис. 2.57.4-5);

• Установка модуля производится в порядке, обрат­ном снятию.

Признаки неисправности модуля зажигания разно­образны: от перебоев на отдельных режимах работы до остановки двигателя.

Контрольная лампа «CHECK ENGINE» при этом не загорается.

Модуль зажигания неразборный и при выходе из строя подлежит замене.

Модуль можно проверить на пробой или обрыв вто­ричных обмоток катушек зажигания:

• Снять с модуля зажигания наконечники высоко­вольтных проводов;

• Измерить тестером сопротивление вторичной об­мотки катушки между высоковольтными выводами второго и третьего цилиндров;

СВЕЧИ ЗАЖИГАНИЯ ДЛЯ ЛАНОС И СЕНС

Регламентная замена свечей зажигания произво­дится через каждые 30 тыс. Км пробега, Однако, ис­ходя из опыта эксплуатации, свечи выхаживают не более 15-20 тыс. Км.

Свечи зажигания, рекомендованные заводом для вось­миклапанных двигателей — А17ДВРМ (ОСТ 37.003.081­98).

Зазор между электродами свечи должен составлять 1,0±0,15 мм.

ВЫСОКОВОЛЬТНЫЕ ПРОВОДА

Сопротивление каждого отдельного высоковольтно­го провода должно быть:

— 1,5-10,0 ком при длине провода до 400 мм;

— 2,5-15,0 ком при длине провода 400-600 мм;

Емкость одного метра провода должна быть не более

Проверка работы системы зажигания:

— Проверить состояние свечей зажигания;

— Проверить искру на высоковольтных проводах (проверка производиться поочерёдно на каждом проводе, предварительно подсоединив к нему заве­домо работоспособную свечу, прокручивая двига­тель стартером);

— Если искры нет на всех проводах отсоединить ко­лодку жгута модуля зажигания, включить зажига­ние и измерить напряжение на клемме «D» колод­ки модуля зажигания. Напряжение должно быть около 12 В. Если напряжения нет — обрыв провода, неисправен предохранитель или неисправен замок зажигания.

-если величина напряжения соответствует 12 В

— Проверить наличие «массы», измерив сопротив­ление между контактом «С» и «массой». Сопро­тивление должно быть меньше 1 Ом. Если сопро­тивление больше — обрыв «массового» провода.

ДИАГНОСТИКА СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ЛАНОСА И СЕНСА

Диагностика системы управления двигателем с элек­тронным впрыском топлива достаточно проста, при ус­ловии знания базовых понятий электротехники и нали­чия навыка чтения простых электрических схем. Кроме того, необходимо иметь опыт работы с цифровым муль­тиметром. Разумеется, необходимо понимание основ ра­боты двигателя.

— Низкая степень сжатия;

— Неисправности системы выпуска;

— Отклонения фаз газораспределения, вызванные из­носом деталей или неправильной сборкой;

— Низкое качество топлива;

— Загрязнение топливного или воздушного фильтров.

Неисправность цепи лампы «CHECK ENGINE» (пе­риодическое загорание контрольной лампы «CHECK ENGINE»):

— При включенном зажигании измерить напряжение между клеммой «+» лампы и «массой»;

Величина напряжения должна быть близкой к напряжению аккумулятора. Если напряжение рав­но нулю — обрыв цепи питания лампы.

— Замкнуть контакт «-» лампы на «массу»;

Лампа должна гореть. Если лампа не горит — не­исправна лампа или её соединение в гнезде.

— Выключить зажигание и отсоединить колодку кон­троллера;

— Измерить сопротивление провода, соединяющего лампу (контакт «-» лампы) с контроллером (клем­ма «22» («31» для «Микас 10.3») колодки контрол­лера);

Величина сопротивления должна быть меньше 1 Ом. Если сопротивление больше — обрыв провода.

— Отсоединить лампу и измерить сопротивление между контактом «22» («31» для «Микас 10.3») и «массой»; Сопротивление должно быть больше, чем 1 Ом, Если сопротивление меньше — провод замкнут на «массу».

— Проверить пробником, соединённым с «массой», контакт «22» («31» для «Микас 10.3») колодки конт­роллера (лампа «CHECK ENGINE» отсоединена).

Если лампа пробника горит — провод замкнут на источник питания;

— Если сигнал о неисправности цепи лампы «CHECK ENGINE» появляется при исправной цепи — неис­правен контроллер,

Источник

Установка нового ремня ГРМ

Проверяем все метки. Устанавливаем новый ремень ГРМ. Сначала надеваем его на звездочку коленвала потом на звездочку распредвала, с натяжкой, потом помпа и натяжной ролик. Если ремень ГРМ не натягивается на натяжной ролик, проверните помпу против часовой стрелки

Оброщаем внимание на направление вращения ремня

После чего приступаем к натяжке.

Фото с другой машины, так что не обращайте внимание на цвет натяжного ролика. Проворачиваем помпу до тех пор, пока метки на ролике не совпадут

Показано на снятом ролике

Проворачиваем помпу до тех пор, пока метки на ролике не совпадут. Показано на снятом ролике.

Затягиваем помпу. Прокручиваем коленвал два оборота и проверяем еще раз метки и натяжку. Если все в норме устанавливаем все снятые детали в порядке обратном снятию. Заливаем антифриз. Ну а если что то не так придется повторить процедуру натяжки еще раз.

Ну, вот и все, вся процедура с перекусом заняла два часа.

Как выставить зажигание на шевроле ланос 1.5 8 клапанов не снимая шкива показать?

Не снимая шкива, можно подправить только угол зажигания в прошивке. Можно попробовать сделать это механически, но лучше не самостоятельно, а в специализироанном СТО.

Каким двигателем можно заменить мотор на заз шанс 1.3?

Замена двигателя на двигатель иной модели — это изменение конструкции автомобиля (не путать с заменой двигателя на идентичный), произвести регистрационные действия с автомобилем в случае если МОДЕЛЬ (не путать с номером) двигателя не соответствует заявленной в ПТС будет невозможно; иными словами меняя мотор Вы добровольно берёте на себя бремя пожизненного владения данным транспортным средством. Установка двигателя 307100 от автомобиля ЗАЗ 110308-40 («Славута») будет считаться изменением конструкции в то время как установка двигателя 307000 (взамен 307000) изменением конструкции не является. Возможно произвести капитальный ремонт штатного двигателя с применением поршневой группы ВАЗ, получив дополнительную «кубатуру» (увеличение объёма) и как следствие — мощность и крутящий момент. Подробнее читайте тут

Можно ли снимать клемму с аккумулятора на заведенной машине дэу нексия?

Если очень нужно, то можно (вопрос — зачем вам это нужно). Нексиа, как и российские авто весьма не прихотливы в этом плане — часто клеммы сами слитают зимой, когда их плохо закрепляешь, после того, как в морозы заносишь домой АКБ.

Усилиться крутящий момент-если соединить ремнем через шкивы два однофазных двигателя ?

Во первых, обороты данных двух двигателей и частоту вращения шкивов необходимо синхронизировать, иначе соединяющий их ремень будет либо проскальзывать, когда обороты одного из двигателей будут отличаться от другого, либо его просто порвет. Если решите данную задачу с синхронизацией, то далее вспоминаем школьную физику и определение крутящего момента. Крутящий момент — это усилие, умноженное на расстояние до центральной оси крепления (плечо). Иными словами — крутящий момент двигателя авто — это сила давления на поршень, на что влияет объем и давление топливной смеси в цилиндрах. У дизелей он больше за счет более высокой степени сжатия.

В наше случае, при работе двух спаренных однофазных двигателей предположительно одинаковой мощности, безусловно увеличится мощность данного спаренного агрегата, а вот крутящий момент останется практически без изменений, так как частота вращения коленчатых валов и соотвественно шкивов, останется та же, что и была ранее. Также как и степень сжатия в блоке цилиндров у нас не меняется.

Нужно ли снимать распредвалы при замене сальников свечных колодцев на тойота-харриер 1998г?

Не, снимать распред.валы не нужно, т.к. свечные колодцы располагаются между ними и валы не мешают доступу

Важно отметить, что при демонтаже прокладок вокруг свечных колодцев нужно быть крайне аккуратным, т.к. если повредите метал, например, плоскогубцы соскочат и чирканут по металлу, то через эти царапины в дальнейшем может стравливаться масло

источник

Как проверить катушку зажигания на Ланосе

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку. Проверка катушки зажигания ЗАЗ Ланос

Метод проверки «на искру»

Первый из них называется «на искру». Его преимущество — возможность выполнения в «походных условиях». Из недостатков же стоит отметить трудоемкость и неточность, поскольку причинами обнаруженных неисправностей может быть вовсе не катушка зажигания. Для выполнения диагностики вам понадобится свечной ключ, заведомо исправная свеча и плоскогубцы.

Для начала визуально проверьте целостность изоляции высоковольтной проводки. Начиная свечами зажигания и заканчивая катушкой. При этом зажигание должно быть отключено (ключ находиться в положении 0). В случае, если с изоляцией все в порядке, алгоритм дальнейших действий будет следующим:

Снимите наконечник со свечи первого цилиндра и подсоедините его к заранее подготовленной рабочей свече.
Самостоятельно или с помощью помощника поверните ключ зажигания в положение II (заводите машину).
Если катушка исправна, то между электродами свечи появится искра

При этом нужно обращать внимание на ее цвет. Нормальная рабочая искра имеет ярко-фиолетовый оттенок

Если же искра желтоватая и слабая, значит, есть проблемы с проводкой или катушкой. Если же искры нет вовсе, значит, катушка зажигания неисправна.
Повторите описанные действия для всех катушек в случае, если в машине они индивидуальные.

При работе с системой зажигания соблюдайте осторожность. Не прикасайтесь к токоведущим частям, находящимся под напряжением

Если у вас нет заведомо рабочей запасной свечи, вы можете выкрутить любую свечку из двигателя. Для этого отсоедините ее и воспользуйтесь свечным ключом. В этом случае можно проверить катушку на всех имеющихся свечах. Тем самым вы заодно проверите состояние свечей зажигания.

В случае, если в двигателе установлены индивидуальные катушки, то проверить их можно, переставляя на другие свечи. При этом проводку лучше не трогать, чтобы не повредить ее целостность.

Меняем ремень ГРМ на Chevrolet Lanos

Сегодня к нам приехал представитель Запорожского автозавода с громким именем Chevrolet Lanos, замена ремня ГРМ на 120 000 километрах пробега и небольшое ТО перед дальней дорогой. Помпу меняем обязательно.

Для замены ремня ГРМ нам понадобится помимо стандартного инструмента, головок, накидных ключей и шестигранников еще и специальный ключ для помпы, поскольку на данном двигателе ремень ГРМ натягивается именно ею. Его можно либо заранее заказать в интернете, либо изготовить самому из полутора миллиметрового металла, будет не очень удобно, но на раз его хватит.

Итак, для замены приобретено, ремень ГРМ и натяжной ролик, помпа, две шаурмы и кофе.

Собственно сам пациент перед заменой выглядел так.

Сливаем антифриз. Снимаем воздушный фильтр вмести с корпусом и всеми патрубками. Для этого откручиваем три болта на 10 крепящих корпус и расслабляем несколько хомутов.

Пока не сняли ремни навесных агрегатов, ослабляем, но не выкручиваем три болта крепящих шкив насоса гидроусилителя.

Ослабляем натяжку ремня генератора, открутив гайку на тринадцать, после чего отводим генератор ближе к двигателю.

Внизу ослабляем контрящею гайку натяжного ролика и проворачивая натяжной болт добиваемся ослабления ремня кондиционера. Снимаем оба ремня.

При помощи помощника откручиваем болт шкива коленвала. Последовательность действий следующая: помощник в машине включает пятую скорость и жмет на тормоза, вы легким движением руки через трубу откручиваете болт снаружи.

Выкручиваем четыре болта защитной крышки ГРМ. Крышку вы не снимете, пока не открутите насос ГУР.

Откручиваем два болта крепящих насос ГУР, предварительно сняв шкив.

Откручиваем три болта нижней защитной крышки ГРМ.

Выставляем верхнею мертвую точку. Проворачиваем коленвал по часовой стрелки до совпадения меток на распредвале.

А так же коленвале.

Далее, откручиваем болт натяжного ролика ГРМ и снимаем ремень вмести с ним. Застопорив звездочку распредвала, откручиваем болт и демонтируем ее. Под ней скрываются два маленьких болтика на десять, их выворачиваем.

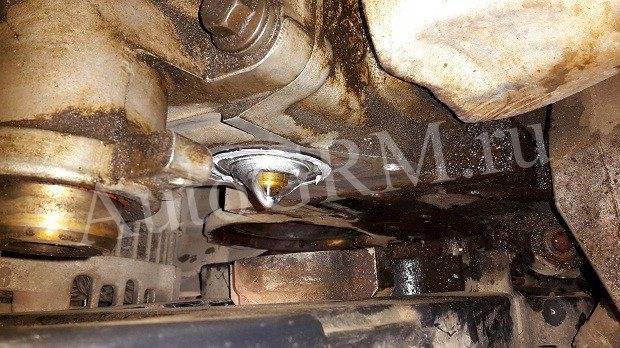

Сняв защитную крышку, видим чудо, оказывается, течет корпус термостата.

Раз вскрывать заменим и сам термостат. Откручиваем два болта и снимаем корпус термостата.

Откручиваем три болта шестигранником на пять и снимаем помпу, запоминаем как она стояла.

Ставим новую помпу и термостат, слегка смазав герметикам.

А вот собственно и новая помпа вмести со специальным ключом на 41.

Корпус термостата закручиваем намертво, а вот помпу просто притягиваем, так что бы можно было ее прокрутить. Ставим на место защитный пластик, звездочку распредвала, натяжной ролик.

Проверяем все метки. Устанавливаем новый ремень ГРМ. Сначала надеваем его на звездочку коленвала потом на звездочку распредвала, с натяжкой, потом помпа и натяжной ролик. Если ремень ГРМ не натягивается на натяжной ролик, проверните помпу против часовой стрелки

Оброщаем внимание на направление вращения ремня

После чего приступаем к натяжке.

Фото с другой машины, так что не обращайте внимание на цвет натяжного ролика. Проворачиваем помпу до тех пор, пока метки на ролике не совпадут

Показано на снятом ролике

Проворачиваем помпу до тех пор, пока метки на ролике не совпадут. Показано на снятом ролике.

Затягиваем помпу. Прокручиваем коленвал два оборота и проверяем еще раз метки и натяжку. Если все в норме устанавливаем все снятые детали в порядке обратном снятию. Заливаем антифриз. Ну а если что то не так придется повторить процедуру натяжки еще раз.

Ну, вот и все, вся процедура с перекусом заняла два часа.

Когда менять ремень ГРМ на Ланосе, признаки неисправности


Ремни Gates — одни из самых популярных на рынке

Согласно регламенту завода-изготовителя, ремень ГРМ должен быть заменён на пробеге в 60 000 км или каждые 6 лет с момента эксплуатации. Дополнительными факторами для проведения замены являются:

  • присутствие потёков масла на поверхности ремня;
  • износ зубчатой поверхности, наличие трещин, отслоение материала;
  • повреждение однородной структуры ремня;
  • трещины и расслоение резиноматериала;
  • растяжение ремня, что очень опасно, поскольку видимых повреждений нет, но ремень может перескочить на несколько зубьев и сбить фазы газораспределения.

Ремень со следами масла должен незамедлительно заменяться, поскольку структура жидкости сказывается на состоянии резины незамедлительно приводя её в нерабочее состояние. Распространённой причиной попадания масла на ремень ГРМ является нарушенная герметичность сальников коленвала или распредвала.


Этот ремень прошел всего 45 тысяч и ему уже не позавидуешь

К замене ремня нежелательно подходить по книжке. Очень большую роль в ресурсе привода играет температура за бортом. В южных регионах ремень может начать трескаться уже на 30-40 тысячах пробега. Правда, это зависит от качества самого ремня. Опытные водители, хорошо знакомые с условиями эксплуатации в своей климатической зоне, знают, когда менять ремень ГРМ, как правило, пробег составляет 45-50 тысяч км.

Интересное по теме: Новый Lexus ES 2020: интриги больше нет

Как понять, что тепловые зазоры клапанов надо регулировать

Периодичность настройки тепловых зазоров клапанов указывается в руководстве по эксплуатации автомобиля. Для автомобилей Ланос, Сенс и Шанс рекомендуется проводить процедуру настройки зазора через каждые 50-60 тысяч км пробега. Чем больше пробег на автомобиле, тем чаще следует проводить настройку тепловых зазоров.

Еще на частоту проверки и настройки зазора клапанов на Ланосе, Сенсе и Шансе влияет такой фактор, как наличие газобаллонного оборудования на авто. Это обусловлено тем, что при работе двигателя на газу увеличивается тепловая нагрузка. При покупке б/у автомобиля также стоит прибегнуть к проверке тепловых зазоров. Это позволит предотвратить преждевременный износ двигателя.

Определить необходимость настройки теплового зазора можно по такому признаку, как возникновение звонкого металлического стука в области подкапотного пространства. Такой стук является признаком увеличенного теплового зазора. Если зазор будет уменьшенным, то определить можно путем его проверки при помощи щупа.

Видео замены ремня ГРМ на Chevrolet Lanos

Удачи на дорогах. Ни гвоздя, ни жезла.

Многие автолюбители не обращают никакого внимания на такой важный участок своего автомобиля как узел ГРМ. И совершенно напрасно. Не стоит думать, что там нечему поломаться, время от времени просто необходимо проводить диагностику ГРМ. Давайте представим, что привод ГРМ оборвется, а ведь такое вполне может произойти, если вовремя не обнаружить дефект. В случае обрыва ремня автомобиль придется капитально ремонтировать, затратив на это немалые средства. Поэтому ремень необходимо менять вовремя, а о том, как это сделать собственноручно мы и поговорим в этой статье. Менять ремень мы будем на восьмиклапанном Шевроле Ланос 1.5.

Сначала немного о том, что такое ремень ГРМ и зачем он нужен. Ремень – это зубчатая передача замкнутого типа. Зубья служат для сцепления со шкивами. Ремень синхронизирует работу валов и движет водяной помпой

Уже одно только это делает данный расходник очень важной деталью автомобиля. Ремень натягивается при помощи натяжного ролика. Его вращение всегда должно быть плавным без заеданий

Поверхность ролика должна быть чистой и без шероховатостей. Чтобы оценить состояние ремня на Шевроле Ланос достаточно открыть капот. Располагается он слева

Его вращение всегда должно быть плавным без заеданий. Поверхность ролика должна быть чистой и без шероховатостей. Чтобы оценить состояние ремня на Шевроле Ланос достаточно открыть капот. Располагается он слева.

Замена подшипников генератора

Если подшипники генератора Шевроле Ланос зашумели, они нуждаются в замене. Но прежде чем разбирать генераторный узел, следует убедиться, что шумят подшипники, а не водяной насос или сам двигатель. Исключить шум двигателя достаточно легко – необходимо снять генераторный ремень и запустить мотор. Если шум пропадает, значит, движок не причем, и шумят, скорее всего, подшипники. Чтобы в этом убедиться, что дело в подшипниках, нужно раскрутить вал генератора за шкив – неисправные опоры вала будут создавать неприятный шум.

Для того чтобы произвести замену подшипников генератора, генераторный узел необходимо снять и разобрать. На разобранном узле подшипники находится:

  • передний – в алюминиевой крышке;
  • задний – на валу якоря (статора).

Чтобы снять подшипник с якоря, необходимо воспользоваться съемником. Зажимаем ротор в тиски (аккуратно, стараясь не повредить деталь), заводим лапы съемника за основание подшипника, и спрессовываем опору роторного вала.

Затем демонтируем передний подшипник:

  • устанавливаем крышку на деревянный брус;
  • берем наставку, выбиваем подшипник из крышки. Бить нужно аккуратно, стараясь не повредить алюминиевый корпус;
  • прежде чем установить новый подшипник, следует в него набить смазку – обычно в заводских деталях смазки немного. Для этого снимаем пластиковый защитный кожух подшипника (подцепляем ее острым предметом, типа шила) и смазываем шарики литолом;
  • ставим пыльник на место;
  • забиваем подшипник в крышку, смотрим, чтобы он сел обязательно до конца;
  • также набиваем смазку и в заднюю опору вала;
  • насаживаем задний подшипник на вал якоря, забиваем его легкими, аккуратными ударами молотка, в качестве оправки можно использовать старый подшипник. Сильно по деталям ударять нельзя – есть риск расколоть новый подшипник или повредить валик ротора;
  • собираем генератор, устанавливаем генераторный узел на двигатель.

Как заменить ремень ГРМ на Chevrolet Lanos своими руками

Каждый автомобилист должен периодически проверять состояние ремня ГРМ. Необходимо регулярно осматривать этот элемент на предмет появления трещин и других дефектов. В противном случае может произойти его обрыв, что очень часто заканчивается погнутыми клапанами. Сегодня вы узнаете, как происходит замена ремня ГРМ Ланос.

Наша статья поможет вам понять все тонкости выполнения этой процедуры. Замена будет выполняться на автомобиле Шевроле Ланос 1.5. Производитель советует менять ремень ГРМ через каждые 60 000 пройденных километров либо шесть лет эксплуатации. Правда, этот показатель может серьезно варьироваться, ведь он серьезно зависит от условий эксплуатации автомобиля.

Замена ремня ГРМ Шевроле Ланос выполняется с помощью таких инструментов:

  • домкрат (в случае отсутствия смотровой ямы);
  • торцевые головки размерностью 10-19;
  • отвертка;
  • накидные ключи от 12 до 15.

Если вы решили выполнить замену ремня в первый раз и до этого никогда не делали этого, советуем найти помощника и выполнять процедуру на смотровой яме.

Как выполнить замену ремня ГРМ на автомобиле Chevrolet Lanos

  1. Снять корпус воздушного фильтра, а также воздушный патрубок, что облегчит выполнение замены ремня.

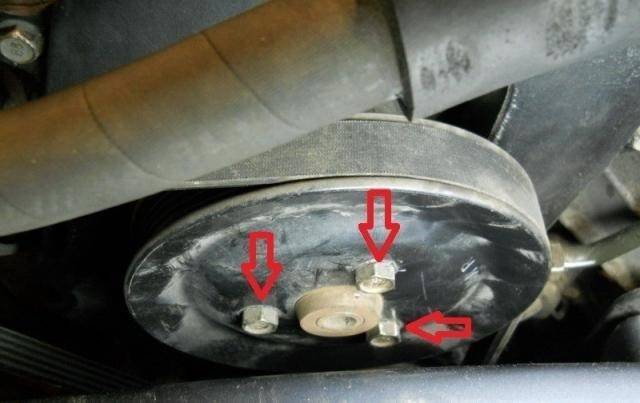

  1. Ослабить крепежные болты (3 шт.) на шкиве насоса гидравлического усилителя рулевого управления. Открутить верхний крепежный болт на генераторе, ослабить натяжку ремня генератора и выполнить его снятие. Затем снять сам шкив гидроусилителя руля. Именно в таком порядке проще всего откручивать крепежные элементы шкива насоса.

  1. Открутить пару болтов на 12, с помощью которых корпус насоса гидроусилителя руля крепится к блоку цилиндров двигателя.

  1. Открутить четыре болта на 10, крепящих верхнюю половину крышки ремня ГРМ и снять её.

  1. Установить поршень 1-го цилиндра в верхнюю мертвую точку.

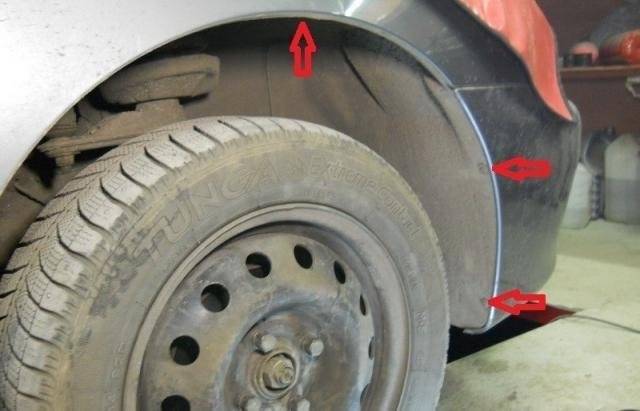

  1. Переходим к нижней части моторного отсека. Надо снять подкрылок и переднее правое колесо Chevrolet Lanos.

  1. Для получения полного доступа к защите из пластика необходимо открутить воздушный резонатор.

  1. Открутить пару болтов и пару гаек на 10 для извлечения пластиковой защиты, под которой скрываются ремни мотора. На некоторых автомобилях установлена защита картера мотора из металла, которую также надо снять.

  1. Ослабить натяжной ролик ремня привода кондиционера и вытащить сам ремень. С помощью гайковерта открутить болт, предназначенный для крепления шкивов коленвала. Если гайковерта не нашлось, откручиваем болт с помощью ассистента. Он должен сесть в машину, включить четвертую либо пятую передачу и хорошенько нажать на тормоз. При этом произойдет фиксация коленчатого вала, и вы сможете открутить болт, используя надежный вороток с удлинителем и головкой на 17.

Перед вами будет такая картина

Обратите внимание на положение метки установки коленчатого вала.

  1. Открутить 3 болта на 10, с помощью которых крепится нижняя половина защиты ремня.
  1. Зафиксировать натяжной ролик, который должен находиться в отведенной позиции, используя отвертку, и совместить отверстия, расположенные на планке ролика. Затем производится снятие и дальнейшая замена ремня. Также следует снять ролик, который крепится к блоку силового агрегата лишь одним болтом.
  1. Вытащить ремень ГРМ будет непросто. Его надо просунуть в небольшую щель, которая расположена вокруг корпуса гидравлического усилителя руля.
  1. При установке нового ремня ГРМ не забудьте убедиться в том, что метка на площадке ролика соответствует определенному пазу в кронштейне. Болт шкива коленвала надо затянуть с усилием 95 Nm, после чего докрутить на 30 и 15 градусов.

На всех стадиях замены ремня ГРМ на автомобиле Шевроле Ланос очень важно контролировать совпадение соответствующих меток. Рекомендуем воспользоваться следующей схемой:

Процедура замены

Многие водители, особенно те, которым ранее не приходилось иметь дело с ременным приводом механизма ГРМ, мало уделяют внимания техническому состоянию деталей этого узла. Это совершенно неправильно, так как нагрузки зубчатый ремень испытывает значительные. Он передаёт вращение от коленвала насосу охлаждающей жидкости, распредвалу

Обрыв ремня, срезание зубьев не позволят запустить мотор, поэтому состоянию деталей привода следует уделять особое внимание

Выполнить замену изношенных деталей механизма ГРМ можно самостоятельно. Специального инструмента, оборудования не потребуется. Работу можно выполнить в гараже над смотровой ямой, эстакаде, подъёмнике. Если руки уверенно держат слесарный инструмент, владелец автомобиля знаком с устройством силового агрегата, можно браться за работу.

Какой ремень приобрести и что потребуется

Сегодня менеджеры торговых сетей предлагают большой ассортимент зубчатых ремней для привода механизма ГРМ. Если спросить совета у ремонтников, то они посоветуют использовать оригинальный ремень GM 96183353, но стоимость его соответствует репутации изделия, его качеству. Можно успешно использовать запасные части от компании Gates, Contitech. При выборе следует тщательно проверить приобретаемую деталь, так как можно купить подделку. Кроме этого, специалисты рекомендуют одновременно с ремнём менять ролик натяжного устройства, насос охлаждающей жидкости.

Из инструмента понадобиться:

  1. Гаечные ключи (рожковые, накидные).
  2. Набор головок с воротком.
  3. Шестигранники.
  4. Отвёртки с плоским, крестообразным лезвием.
  5. Молоток, плоскогубцы, монтажную лопатку.
  6. Автомобильный домкрат.
  7. Подставку под кузов автомобиля.
  8. Противооткатные башмаки.
  9. Ветошь.

Если запланирована замена помпы, тогда придётся запастись антифризом для доливки, ёмкостью для слива охлаждающей жидкости.

Пошаговое описание

Когда автомобиль будет выставлен на месте проведения работ, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные башмаки. Работу начинают в моторном отсеке. В первую очередь отключают клеммы АКБ, чтобы не случилось короткого замыкания в электрических цепях. Далее порядок действий будет таким:

Отворачивают крепёж корпуса воздушного фильтра, снимают его вместе с подводящими патрубками.

Рекомендуем: Автомобильный аккумулятор — устройство, схема, принцип работы и параметры АКБ Снятие воздушного фильтра

  • Следующим шагом будет снятие защиты механизма привода ГРМ, для этого необходимо отвернуть 4 винта, после этого кожух вынимают из моторного отсека.
  • Далее следует сорвать колёсные болты правого переднего колеса.
  • После этого автомобильным домкратом приподнимают переднюю часть кузова, опускают её на подставку, колесо снимают.
  • Снимают пластиковую защиту арки переднего колеса, получают доступ к нижней защите ГРМ, снимают её.

Снятие нижней крышки ГРМ

  • Проворачивают коленвал до совпадения установочных меток. Удобно работать головкой с длинным воротком.
  • Работе будет мешать ремень ГУР, генератора, который следует снять. Для этого ослабляют натяжение генератора, отворачивают крепление шкива ГУР, снимают ремень, затем шкив.
  • Доступным способом фиксируют коленвал от проворачивания, снимают с него шкив.

Сняти шкива коленвала

Отпускают крепление ролика натяжного устройства, снимают зубчатый ремень.

Снятие натяжного ролика Установку новых деталей проводят в порядке обратном их снятию. Перед установкой следует проверить совпадение установочных меток, если они не сдвинулись, можно устанавливать новый зубчатый ремень.

Необходимо следить за правильным натяжением ремня в приводе. Для этого на корпусе механизма натяжения имеются метки. Ролик следует поворачивать до тех пор, пока они не совместятся. Когда ремень будет натянут, следует повернуть коленвал на два оборота, проверить совпадение установочных меток. Если они не сдвинулось, можно завершать установку ранее снятых деталей.

Правильное натяжение

Установочные метки

Чтоб получить максимальную эффективность работы силового агрегата, следует правильно настроить работу механизма распределения впуска горючей смеси, отвода отработанных газов. Для этого на двигателе имеются установочные метки, совпадение которых гарантирует нахождение поршня первого цилиндра в мёртвой точке. Метки наносят на шкивах коленвала, распредвала, а также на задней крышке механизма ГРМ, блоке цилиндров. Валы проворачивают до тех пор, пока риска на шкиве распредвала не станет строго напротив углубления защитного кожуха ГРМ. Шкив коленвала также имеет риску, которая совмещается с отливом на блоке цилиндров. При таком их расположении можно получить ожидаемые показатели работы мотора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
