Втулка стабилизатора: функции, признаки неисправностей и замена втулок стабилизатора

Втулки стабилизатора. Признаки неисправности. Последствия.

Для наилучшего гашения вибрации и силовых воздействий, идущих на кузов автомобиля, подавляющее большинство элементов подвески соединены посредством упругих элементов. То же касается и стабилизатора. Для его крепления используются специальные втулки (резинки, подушки) из прочной резины или полиуретана. С течением времени по мере эксплуатации транспортного средства втулки эти могут начать разрушаться и заметно терять в упругости. Результатом этого становится неудовлетворительная работа стабилизатора =. Могут начать проявляться более серьёзные дефекты, которые со временем будут лишь быстрее нарастать.

Схема устройства стабилизатора и элементы его крепления

Первым симптомом, предвещающим замену втулок, станет лёгкое стучание подвески. Похожий стук может наблюдаться и при «уставших» амортизаторах. Только вот в случае с втулками слышен он будет не только на ямах и ухабах, но и при вхождении в относительно крутые повороты. При этом автомобиль часто ощущается излишне валким и вялым. Появившийся стук будет следствием возникшего люфта в соединительных узлах рычагов стабилизатора по причине износившихся втулок.

Если вовремя не предпринять меры, то стуки в дальнейшем только усилятся и начнут повсеместно сопровождать работу подвески вследствие нарастающей деформации и разрушения втулок. Может появиться поперечная качка кузова и чрезмерный люфт рулевого колеса. Возможно «рыскание» автомобиля не только в поворотах, но и в случаях торможения или перестроения. Автопроизводители в большинстве своём советуют менять втулки стабилизатора через каждые 30–40 тыс. пробега. Однако в наших условиях лучше всё же ориентироваться на износ втулок. Поэтому внезапно возникший стук и лёгкий дребезг в поворотах будут явными признаками близящейся замены компонентов.

В качестве народного метода проверки втулок на исправность предлагается переехать на 2-й передаче «лежачего полицейского» наискосок. Появился глухой стук в районе педалей – скорее всего, втулкам хана. Можно ещё просто залезть под машину самому всё осмотреть. Изношенная втулка «порадует» наличием трещин и потёртостей характерных для изношенной и растрескавшейся резины. Автомастера эти трещины иногда ещё называют «ромашками».

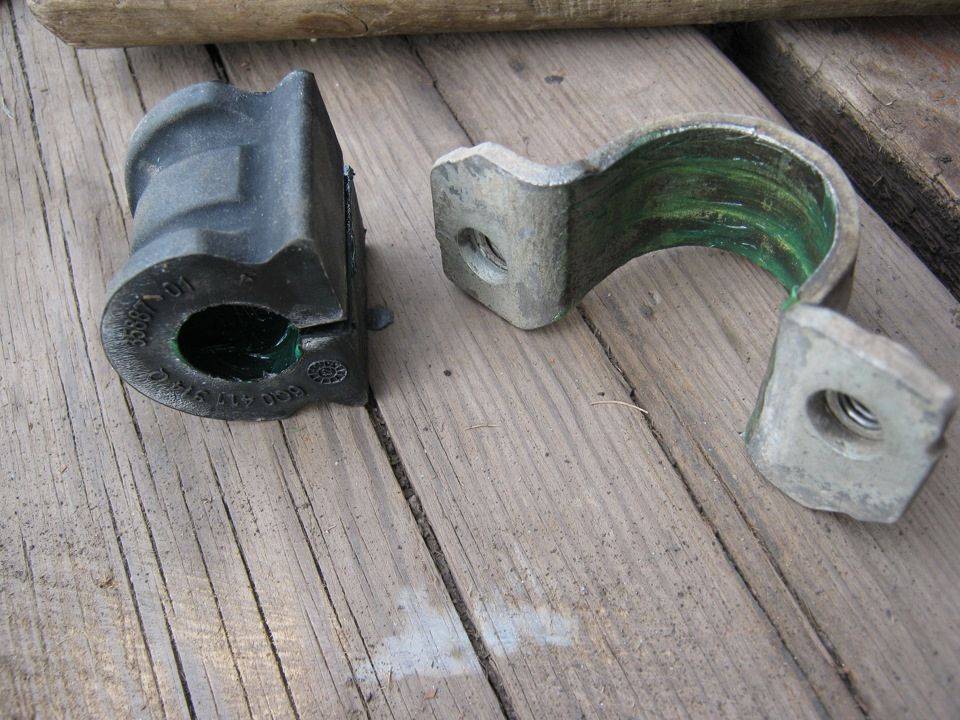

Втулка стабилизатора и кронштейн для её крепления

Также резина втулок может просто задубеть и утратить необходимую упругость. Если втулки стабилизатора не получается как следует рассмотреть, то просто сильно качните рукой вверх-вниз и в стороны сам стабилизатор. Если чувствуется люфт, скрипы и стуки в нижней части подвески, значит, втулки пришли в негодность.

Но для наилучшего результата лучше, конечно, заехать на эстакаду, смотровую яму или воспользоваться подъёмником. Из инструментов понадобится лишь ломик или же монтажная лопатка, которые надо просто упереть в днище машины и слегка «покачать» стабилизатор, в местах его стыковки с кузовом. Если почувствовался заметный люфт или обнаружилась потеря эластичности, то самое время думать о замене втулок.

Артикул и примерная стоимость оригинальных втулок стабилизатора на Тойота Королла 120и их аналогов

Существуют изделия от сторонних производителей, которые не уступают по своим эксплуатационным характеристикам и качеству фирменной продукции. Рекомендованные автовладельцами бренды приведены в таблице ниже.

Таблица — Втулки стабилизатора на Toyota Corolla 120 от сторонних производителей

AshikaGOM2104120-130
Profit23050650125-130
CTRCVT73150-160
NippartsN4232072140-160
Swag81942883700-750
Blue PrintADT38050800-820
FebestTSBAVF155-165
MasumaMP1003290-310
DelphiTD1167W500-530
Febi42883800-840
YamatoJ72060YMT130-145
Japan PartsRU2104140-155
TenacityASBTO101980-95
Kavo PartsSBS904890-105

Нужно ли смазывать втулки стабилизатора

Если деталь изготавливается из полиуретана, она выдерживает более высокие механические нагрузки, чем резина и не подвергается коррозии, как металл. Диапазон рабочих температур для данного материала — от -60 до +80 градусов. Он не разрушается под воздействием смазочных материалов и нефтепродуктов. Смазка не только не навредит полиуретановым втулкам, но и увеличит их ресурс.

Смазывание требуется при замене полиуретановых втулок — смазочный состав упрощает установку и уменьшает износ детали. В инструкции производители обычно указывают необходимость проведения этой процедуры. Даже наличие внутреннего тканевого слоя не спасает, ведь он быстро стирается. Поэтому без смазывания не обойтись, в ином случае через месяц после установки могут появиться неприятные скрипы, особенно заметные в сырую погоду.

Оригинальные втулки всегда изготавливают из резины, и многие считают, что смазывать их не нужно. На самом деле силикон не только не разрушает данный материал, но и продлевает его ресурс. Поэтому желательно резиновые элементы обрабатывать смазкой, но не содержащей жиры. Она в любом случае не будет мешать работе на скручивание, накапливать грязь или разъедать изделие.

Смазанная втулка

Производители иногда поставляют запчасти без смазки, либо наносят ее слишком тонким слоем. Если автомобилист обрабатывает втулку самостоятельно, смазывающий состав со временем вымывается или смешивается с пылью. Поэтому для корректной работы данного узла чаще всего недостаточно замены стабилизаторов

Но важно еще и правильно определить, что причина именно в нехватке смазочного состава

Совет!
Рекомендуется проводить проверку втулок через каждые 25 тысяч пробега, а менять — через каждые 80-90 тысяч пробега.

Если полиуретан сухой, или смазка смешалась с частицами земли, однозначно требуется повторное смазывание. Чаще всего загрязнения попадают зимой, в сырую погоду или при поездках по бездорожью.

Втулка стабилизатора в автомобиле

Когда появляется стук под ногами у водителя и переднего пассажира, это говорит о проблемах с подвеской. Определяют причину поломки во время осмотра в яме, так как без диагностики точный диагноз поставить нельзя. Часто к стукам приводит вызванный попаданием грязи износ втулок. Также обычно обнаруживается люфт шаровых соединений интенсивно нагруженных частей стабилизатора — линков.

Внимание!
Смазывать втулки стабилизаторов рекомендуется, когда втулки новые или почти новые и пригодны для дальнейшего использования —нет никаких повреждений, сильных потертостей и т.п. В ином случае настоятельно рекомендуется произвести замену втулок.. Многие компании поставляют наборы втулок со смазкой в комплекте

В этом случае ничего докупать не нужно. Но зачастую такие средства недостаточно качественные, либо их слишком мало, либо они могут не подойти для конкретных условий эксплуатации. Через пару месяцев после монтажа расходника могут появиться скрипы, связанные с вымыванием или загрязнением смазывающего средства. В описанных случаях требуется повторная обработка, возможно, придется подобрать новый состав

Многие компании поставляют наборы втулок со смазкой в комплекте. В этом случае ничего докупать не нужно. Но зачастую такие средства недостаточно качественные, либо их слишком мало, либо они могут не подойти для конкретных условий эксплуатации. Через пару месяцев после монтажа расходника могут появиться скрипы, связанные с вымыванием или загрязнением смазывающего средства. В описанных случаях требуется повторная обработка, возможно, придется подобрать новый состав.

Зачастую смазка для втулок продается вместе с ними

Существует мнение, что если автомобиль используется для поездок по бездорожью, к смазке налипает земля, что вызывает ускоренный износ втулок. Это связано с тем, что у многих смазка ассоциируется с жирным машинным маслом. Но для данных деталей подходят только вещества без содержания жиров, а к ним грязь не налипает.

Не следует путать втулку с сайлентблоком, содержащим металлические элементы. Как бы плотно не был прикреплен хомут, при движении по дороге с ямами будет прокручиваться стабилизатор. И без смазки этот механизм быстро выйдет из строя.

Сайлентблоки стабилизатора. Это НЕ втулки!

Предназначение втулок стабилизатора


Втулки стабилизатора крайне важны для грамотной работы всего механизма. Поскольку стабилизатор обязательно должен обладать возможностью скручиваться от разнонаправленных усилий на левом и правом колесе, его принято крепить при помощи втулок. В процессе работы втулки стабилизатора начинаются истираться, и возникает люфт, который приводит к неправильной работе всего механизма, увеличивая свободу детали. Если не предпринять никаких действий по устранению люфта (замена втулок стабилизатора), пропадет всякий смысл в работе стабилизатора – машину начнет в поворотах кренить.

Причины выхода из строя амортизаторов

Стойки амортизаторов входят в систему подвески. Распространённой причиной по которой они выходят из строя это не бережная эксплуатация, например быстрая езда по ямам.

Даже несмотря на то что водитель будет старятся ездить аккуратно, все равно амортизаторы будут вырабатывать свой ресурс, основная масса дорог по которым происходит передвижение оставляют желать лучшего. Постепенно они начинают стучать, течь и в результате приходят в негодность, это ведет к тому что автомобиль начинает плохо управляться, и легко подается заносу. Поэтому если стойки приходят в негодность их нужно как можно скорей менять.

Описание замены втулок стабилизатора на Toyota Corolla 120

Замена втулок стабилизатора Тойота Королла 120 производиться согласно инструкции, которая приведена ниже.

  • Приподнять переднюю часть авто. Это можно выполнить при помощи пары домкратов либо подъемника. В случае использования домкратов требуется зафиксировать машину ручным тормозом.
  • Демонтировать защиту, которая закрывает элементы ходовой.
  • Очистить втулки от загрязнения. Обработать крепления скоб проникающей смазкой.

Расположение левой втулки

Правая резиновая втулка и скоба

Доступ к креплениям скоб затруднителен, поэтому рекомендуется приспустить подрамник.

Расположение крепления подрамника

Открутить крепление левой скобы.

Демонтаж левой втулки

Приподнять скобу. После этого вытащить из под нее резиновую втулку.

Приподнятая скоба

В конструкции оригинальной втулки присутствует специальный разрез. Он служит для более плотной фиксации стабилизатора. Также, благодаря разрезу облегчается монтаж и снятие расходника. Если автовладелец решил поставить неоригинальное изделие, то его необходимо доработать. Требуется при помощи ножа выполнить разрез, ориентируясь на демонтированную втулку.

Неоригинальная втулка, которую следует разрезать

  • Обработать втулку и посадочное место силиконовой смазкой.
  • Вставить новую втулку в ее посадочное место. При этом необходимо проконтролировать, чтобы выступ на ней точно вошел в отверстие металлического кожуха.
  • Закрутить крепление скобы.

Монтаж втулки

Для замены правой втулки рекомендуется снять колесо и подкрылок. Это обеспечит более удобный доступ к ней. Снятие и установка правого расходника происходит аналогичным образом, как и левого.

Процесс замены правой втулки

После установки новых втулок собрать все в порядке обратном снятию.

Подвеска современного автомобиля

Устройство и работа подвески

Главная задача подвески — обеспечение упругой связи между кузовом и колёсами. Таким образом, подвеска смягчает толчки и прыжки, возникающие при движении автомобиля по неровной дороге или её отсутствии. Плавность хода автомобиля напрямую зависит от подвески.

Подвеска служит своеобразным амортизатором, поглощающим энергию, возникающую при наезде на неровности, либо попадания в ямы и рытвины. Однако она не гарантирует полной мягкости движения и сильно изнашивается при частом движении по неровностям.

Подвески делятся на следующие типы:

  • McPherson;
  •  двухрычажная;
  •  многорычажная;
  •  адаптивная;
  •  «Де Дион»;
  •  задняя зависимая;
  •  задняя полузависимая;
  •  пикапов и внедорожников;
  •  грузовых автомобилей.

Подвеска типа McPherson

Подвеска типа McPherson является одной из старейших. Была разработана талантливым инженером Эрлом Макферсоном в 1960 году. Состоит из стабилизатора поперечной устойчивости, рычага и блока. Серьёзным недостатком подвески являются изменение угла развала колёс, однако она весьма популярна из-за доступности и надёжности.

Двухрычажная подвеска

Двухрычажная подвеска представляет собой одну из наиболее совершенных конструкций. Это подвеска с двумя рычагами разной длины (верхний короткий и нижний длинный). Такая конструкция позволяет автомобилю сохранять устойчивость на дороге и обеспечивает долговечность покрышек. Каждое колесо принимает свое препятствие самостоятельно и не перекидывает нагрузку на другие колеса.

Многорычажная подвеска

Многорычажная подвеска была разработана не так давно и представляет собой ещё более совершенную конструкцию. Представляет собой набор из множества рычагов, сайлент-блоков и шарниров. Все эти компоненты призваны гасить удары и сильные толчки во время езды. Уровень шума от колёс в салоне также понижается. Подвеска имеет отдельные поперечные и продольные регулировки. Колеса независимы друг от друга. Конструкция идеально подходит для полноприводных автомобилей.

Стоимость многорычажной подвески некоторое время оставалась довольно высокой, но сейчас её могут позволить себе даже водители автомобилей гольф-класса.

Адаптивная подвеска

Адаптивная подвеска весьма любопытна с точки зрения конструкции. Долгое время была примитивной и много весила, но сейчас её сильно модернизировали. Благодаря этому она допускает максимальный крен кузова и волновую раскачку на большой скорости и позволяет автоматически адаптироваться под любой тип покрытия дороги. В состав адаптивной подвески входят: регулируемые стабилизаторы поперечной устойчивости, активные стойки амортизаторов, блок управления ходовой частью и электронные датчики, фиксирующие неровности дороги и другие параметры.

«Де Дион»

«Де Дион» названа так в честь своего создателя-француза. Основной функцией такой подвески является снижение нагрузки на задний мост автомобиля путем отделения картера главной передачи. Картер в этом случае держится на кузове. Такая конструкция позволяет делать подвеску зависимой или независимой. Но есть и недостатки. При резком старте корпус автомобиля может сильно давить на заднюю ось.

Задняя зависимая подвеска

Задняя зависимая подвеска — это настоящий классический вариант, так как использовался на многих старых автомобилях ВАЗ. В основу подвески входят цилиндрические винтовые пружины, представляющие собой упругие элементы. Балка заднего моста «висит» на пружинах и фиксируется к кузову посредством четырёх продольных рычагов. Реактивная поперечная штанга выполняет роль поглотителя кренов и положительно влияет на управляемость. Но комфорта и плавности хода от этой подвески не ждите, так как задний мост весит немало.

Полузависимая задняя подвеска

Полузависимая задняя подвеска чаще всего используется в автомобилях с полным приводом. Её основные элементы — это два продольных рычага, крепящихся в центре к поперечине. Такая подвеска весит немного и не требует какого-то особого обслуживания и серьёзного ремонта. Но на заднеприводные автомобили такую подвеску установить уже нельзя.

Другие виды подвесок

Подвеска грузовых автомобилей чаще всего зависимая с поперечными или продольными рессорами и гидравлическими амортизаторами. Такая конструкция позволяет упростить процесс производства и ремонта грузовиков.

Как заменить втулки стабилизатора

Итак, на начальном этапе важно понимать, на какой оси необходима замена (втулки заднего стабилизатора или передние втулки стабилизатора). При этом на практике чаще нуждаются в замене втулки переднего стаба, так что остановимся на этом более подробно. Прежде всего, замена втулок переднего стабилизатора на разных моделях может несколько отличаться, однако общий порядок замены зачастую похож и не является сложным

Главное, подготовить необходимые инструменты

Прежде всего, замена втулок переднего стабилизатора на разных моделях может несколько отличаться, однако общий порядок замены зачастую похож и не является сложным. Главное, подготовить необходимые инструменты.

Общий порядок действий, в рамках которых выполняется замена втулок переднего стабилизатора:

  • загнать машину на яму или на подъемник;
  • снять колеса с автомобиля;
  • открутить крепления стоек к стабилизатору;
  • отсоединить стойки и стабилизатор;
  • проверить втулки стойки стабилизатора и саму стойку стаба (при необходимости заменить);
  • ослабить задние болты крепления скобы, удерживающей втулку, затем выкрутить передние;
  • после извлечения старых втулок, необходимо убрать грязь в местах установки новых втулок;
  • нанеся мыльный раствор или силиконовый спрей, нужно смазать втулки с внутренней стороны;
  • поставить новые втулки и произвести сбору в обратном порядке;

Добавим, что замена задних втулок стабилизатора  не особо отличается от замены передних, однако втулка переднего стабилизатора меняется несколько сложнее, так как передняя подвеска по конструкции сложнее. На деле, если удалось сменить передние втулки, с задними втулками проблем не возникнет.

Кстати, что касается скрипов втулок, упомянутых выше, обычно втулки скрипят зимой на морозе или в жаркую сухую погоду. Причина —  дешевизна материала, из которого изготовлены втулки или особенности конструкции авто. Также резина может твердеть на холоде, теряет эластичность и скрипит. Еще скрип указывает на критический износ втулки.

Обратите внимание, в ряде случаев владельцы пытаются избавиться от скрипов путем смазки втулок стабилизатора. Так вот, если нужна замена втулки стабилизатора по причине износа резины, то никакие смазки не помогут, так как деталь деформирована. Если же замена резинок стабилизатора производилась недавно и они в хорошем состоянии, тогда можно рассчитывать на временный эффект после смазки

Если же замена резинок стабилизатора производилась недавно и они в хорошем состоянии, тогда можно рассчитывать на временный эффект после смазки

При этом важно понимать, что смазка способствует налипанию грязи и песка на втулку. Само собой, частицы абразива снижают ресурс втулки. Также следует отметить, что втулки должны плотно обжимать стабилизатор

Если же соединение не такое надежное, стабилизатор может начать прокручиваться, скрип в этом случае только усиливается

Также следует отметить, что втулки должны плотно обжимать стабилизатор. Если же соединение не такое надежное, стабилизатор может начать прокручиваться, скрип в этом случае только усиливается.

В подобной ситуации некоторые специалисты рекомендуют втулки стабилизатора задние или передние заменить на аналоги лучшего качества, установить новые  полиуретановые втулки стабилизатора вместо резины и только в крайнем случае ограничиться смазкой.  Однако если замена только что произведена,  но скрип не пропал, нужно сначала  активно эксплуатировать автомобиль дней 10-15. Бывает, что новые втулки притираются и скрипы пропадают.

Также есть и другие решения (например, намотать изоленту, ткань или резину на стабилизатор в месте установки втулки). Хотя это кустарные методы, такое решение позволяет плотнее усадить втулку на стабилизатор и одновременно избавиться от скрипов, проворачивания и т.д.

Некоторые оригинальные втулки изнутри имеют тканевую вставку, то есть производители отдельно учитывают такие нюансы. Так или иначе, если никаких других вариантов нет, остается только смазка.

Для этих целей необходимо использовать смазки, устойчивые к смыванию. Оптимально – силиконовые смазки (Литол-24, Molykote PTFE-N UV и т.д.). Такие смазки универсальные, их можно применить для втулок,  в качестве смазки направляющих суппортов и т.д.

Главное, не использовать агрессивные к резине смазки, так как они разрушают втулки.  Также отметим, что еще некоторые крупные автопроизводители выпускают втулки стабилизатора с пыльниками, которые защищают внутреннюю поверхность втулки от  грязи, пыли, воды и т.д. Если есть возможность купить нечто подобное на свой автомобиль, настоятельно рекомендуется останавливаться на таких вариантах, даже если они дороже.

Признаки неисправности втулок стабилизатора

Для гашения шумов и вибрации, передающихся от подвески кузову, все соединения крепятся через упругие элементы. Не является исключением и узлы стабилизатора, которые крепятся к кузову через металлические втулки, запрессованные в резину. В результате множества факторов: плохого состояния дорожного покрытия, применения агрессивных реагентов, стиля вождения и пр., упругие элементы стабилизатора разрушаются. В результате, в работе стабилизатора поперечной устойчивости наблюдаются дефекты, которые проявляют себя с течением времени по нарастающей.

Первыми предвестниками необходимости замены втулок служат легкие стуки в подвеске. В отличие от стуков амортизаторов заключается не только при проезде дорожных неровностей, но и при прохождении поворотов с малым радиусом на ровном дорожном покрытии. Они обусловлены появлением люфта в соединениях рычагов стабилизатора в результате износа втулок. Если этому не придавать значения, то впоследствии «симптоматика» может нарастать.

Дребезжащие стуки подвески усилятся и станут сопровождать любое движение элементов подвески, в результате дальнейшего растрескивания и деформации резиновых втулок. Наряду с этим автомобиль будет сильно крениться в поворотах, кузов станет раскачиваться вдоль поперечной оси (при сильном износе втулок по обоим колесам, либо при поломке балки стабилизатора). В некоторых случаях начинает «люфтить» рулевое колесо. Автомобиль теряет остроту управления, становится валким. Возможно «рыскание» и увод в сторону неисправного элемента подвески не только при торможении, но и при попытке смены полосы и траектории движения. В подвеске могут появиться другие посторонние шумы и вибрация. Обычно, большинство фирм-производителей рекомендуют замену втулок после 30 – 40 тысяч километров пробега. Но самый верный сигнал к замене втулок стабилизатора  – дребезг и стуки при поворотах и крене кузова.

Зачем нужен стабилизатор

Перед тем как разбираться с непосредственной ролью втулок, нужно понять, в чем задача на автомобиле у стабилизатора. Как можно понять из названия данного элемента, он стабилизирует положение автомобиля. В работу стабилизатор включается каждый раз, когда автомобиль входит в поворот и тормозит. При повороте возникает риск возникновения поперечного крена, а при торможении продольного, и в каждой из этих ситуаций стабилизатор делает все, чтобы удержать автомобиль параллельно дорожному полотну.

Стабилизатор конструкционно представляет собой обычную тягу, которая соединяет подрамник с креплением колеса (можно сказать, что с рычагом подвески, если речь идет о передней подвеске МакФерсон). В подвеске МакФерсон угол развала статичен, и при крене автомобиля он меняется. Изменение угла развала непременно приводит к уменьшению площади соприкосновения шины с дорогой. Чтобы свести к минимуму риск возникновения такой ситуации, нужно уменьшить силу крена, чем и занимается стабилизатор. По сути, можно сказать, что он берет на себя роль торсиона: при малейшей вероятности поперечного крена поперечные концы, расположенные в рычагах, начинают двигаться в разные стороны, тем самым закручивая среднюю часть. Момент, который возникает в ходе такого движения, является достаточным для препятствия продолжения относительного перемещения колес, что снижает крен.

Что понадобится для замены

Чтобы выполнить эту работу, вам не потребуется много инструментов, но все-таки их нужно подготовить наперед.

Для замены втулок стабилизатора вам нужен:

  • домкрат;
  • линейка или штангенциркуль;
  • специальный удлинитель для ключа;
  • ключ-трещотка;
  • накидные ключи, один на 13, а другой на 10;
  • удлиненные торцовые головки или обычные (14,13).

Стоит отметить, что это лишь основной набор инструментов, на самом деле могут понадобится и другие. Связано это с необходимостью откручивания гаек крепления при снятии стабилизатора. В этом и вся загвоздка, ведь обычным ключом вам не удастся открутить крепежные гайки (при эксплуатации они прикипели к детали). В таком случае многие прибегают к экстренным мерам – использование ножовки по металлу или болгарки. В процессе освобождения гаек стойки стабилизатора могут повредиться, так что одной заменой резинок вы уже не обойдетесь.

Домкрат может понадобиться в двух случаях: для поднятия автомобиля и для возвращения штанги стабилизатора в исходное положение, если руками или с помощью лома вы это сделать не можете. Если штанга все-таки ушла немного в сторону, тогда поднимите заднюю часть автомобиля. Этого должно хватить, чтобы деталь вернулась на свое место.

Инструменты и материалы для замены втулки стабилизатора

Также вам не справиться с заменой втулок без самих втулок стабилизатора. Достать их можно, не выходя из дома. Благо для этого есть интернет, с помощью которого можно заказать нужную деталь с доставкой на дом. Также вы можете посетить автомобильный магазин или рынок. Учитывайте также то, что для каждой модели авто нужны определенные резинки, поэтому перед покупкой не поленитесь сначала снять старые детали для сравнения в магазине. К тому же на них может сохраниться серийный номер, что облегчит процесс выбора. В противном случае вы рискуете потратить деньги на деталь, которая не подойдет для вашей машины.

Качество деталей тоже играет важную роль, ведь для их производства может использоваться не только натуральный каучук, но также искусственный. Если пред вами стоит выбор: купить втулку из натурального материала или искусственного, то лучше отдайте предпочтение последнему варианту (он более долговечен).

Нужно ли смазывать втулки стабилизатора

Если деталь изготавливается из полиуретана, она выдерживает более высокие механические нагрузки, чем резина и не подвергается коррозии, как металл. Диапазон рабочих температур для данного материала — от -60 до +80 градусов. Он не разрушается под воздействием смазочных материалов и нефтепродуктов. Смазка не только не навредит полиуретановым втулкам, но и увеличит их ресурс.

Смазывание требуется при замене полиуретановых втулок — смазочный состав упрощает установку и уменьшает износ детали. В инструкции производители обычно указывают необходимость проведения этой процедуры. Даже наличие внутреннего тканевого слоя не спасает, ведь он быстро стирается. Поэтому без смазывания не обойтись, в ином случае через месяц после установки могут появиться неприятные скрипы, особенно заметные в сырую погоду.

Как я самостоятельно менял стабилизатор поперечной устойчивости

Демонтаж

Ключами на «17» срываем болт стойки к рычагу и вытаскиваем его. Если предварительно не очистить от грязи, то выкрутить его будет проблематично. Поэтому, обязательно чистите все резьбовые соединения. Рожковые ключи не подойдут, ими только грани «слижите», если, конечно, у вас не новенький автомобиль с салона.

Стабилизатор может выкручивать стойку, и эти болты перекосит. Поэтому лучше полностью разгрузить переднюю подвеску, как я говорил ранее. Если вытащить не получается, можно их выбить оттуда, но это уже крайняя мера, можно повредить резьбу.

Откручиваем крепление стабилизатора к кузову

Если машине уже много лет, нужно это делать с особой осторожностью. Есть шанс сломать шпильки

Поэтому очищаем от грязи и замачиваем резьбовую часть ВД 40.

Снимаем хомуты втулок, так при снятии стабилизатор меньше будет цеплять за элементы подвески и проще его вытащить. С этой же целью можно снять стойки со стабилизатора, но под машиной этот сделать трудно. Вытаскиваем стабилизатор поперечной устойчивости.

На некоторых автомобилях трудности может доставить выхлопной коллектор, особенно на заниженных экземплярах. Выкручиваем болты крепления «штанов» к катализатору. Последний опускаем, и стабилизатор без проблем вытаскивается.

Обязательная часть

Проверяем состояние стоек стабилизатора, а точнее его резинометаллической части. Если имеются трещины на резине или она потеряла свою форму, да, и такое происходит, нужно заменить не только втулки стабилизатора поперечной устойчивости, но и сами стойки.

После демонтажа, осматриваем шпильки крепления к кузову. При необходимости чистим их резьбы. Хорошо, если они не сгнили, чтобы не потерять «стаб» по дороге. Если всё так плохо, лучше их обновить.

А теперь посмотрим, почему у меня появился люфт на стойках. Оказывается, банальная выработка на самой штанге от стоек. Поэтому нужно поменять его на новый, металл я нарастить уже никак не смогу.

Монтаж

Мне пришлось заменить втулки стабилизатора, потому что их внешний вид не внушал доверия. Они делаются разрезными, поэтому они просто надеваются на штангу. Чтобы проще их двигать по ней, можно намазать их мыльным раствором или специальной смазкой. Она может быть в комплекте с резинками, но в большинстве случаев её нет.

Важно не использовать Литол 24, солидол и другие пластичные смазки. Потому что резина, из которой сделаны втулки, не бензомаслостойкая, она быстро придет в негодность

Надеваем на стабилизатор стойки и пытаемся его засунуть на свое место. Методом втыка, крутя штангу и вспоминая родственников инженеров АвтоВАЗа по материной линии, у меня получилось её вставить.

Первым делом надеваем хомуты на втулки стабилизатора, так, чтобы резиновый «пыптик» на них совпал с отверстием в хомутах.

Прикручиваем стабилизатор к кузову. Затягивать гайки сильно не нужно, стабилизатор должен свободно двигаться.

Выравниваем стойки относительно их креплений к рычагу. Вставляем болт и закручиваем его.

Важно, перед тем как закрутить болт крепления стойки, резьбу рекомендуется смазать, чтобы потом можно было его открутить. То же самое касается и резьбы шпилек крепления стабилизатора к кузову

Затянув болты стоек, окончательно подтягиваем гайки хомутов втулок. Это нужно делать с определенным моментом затяжки. Так они сами не открутятся от вибрации и вы не сорвете резьбу.

Момент затяжки

  1. Гайка крепления штанги к кузову: 12,9 – 16,0 Н*м или 1,32 – 1,63 кгс*м.
  2. Болт стойки стабилизатора: 42,1 – 52,0 Нм или 4,29 – 5,3 кгс.

Процесс выявления неисправностей и их устранения

Если застучали стойки, первым делом необходимо проверить их геометрию. Любое отклонение от нормы является признаком повреждения, и дальнейшая эксплуатация автомобиля невозможна до его устранения. Далее переходим к осмотру передних шарниров. Дефекты их составных элементов (сайлентблоков, пыльников и втулок), говорят о необходимости проведения срочных ремонтных мероприятий. Если диагностика выполняется на смотровой яме, необходимо чтобы помощник раскачал автомобиль. Сторонние звуки во время этого, укажут на неисправность деталей.

Проверять состояние стоек стабилизатора лучше всего при разгруженной подвеске. Для этого транспортное средство необходимо поднять с обеих сторон домкратами и зафиксировать на подставках, уперев их в раму. При этом колеса должны находиться на земле. Следует резко подергать стойки. В случае исправности элементов никакого люфта не должно возникать. Более точно оценить их состояние можно при помощи автомобильного стетоскопа, выслушав им шумы во время воздействия на стойки.

В случае поломки стоек стабилизатора, их необходимо обязательно демонтировать с автомобиля. Никаких сложных инструментов для проведения этой процедуры не потребуется, разве что не помешает специальный съемник для шаровых опор. В случае его отсутствия, проявив смекалку, можно сделать аналогичное приспособление на основе гидравлического домкрата. Не все стойки подлежат ремонту. Это определяется особенностями их конструкции.

Необходимо подчеркнуть, что восстановленные стойки стабилизатора имеют свои особенности установки. В процессе ее проведения необходимо лишь наживить гайки, после чего опустить транспортное средство. Окончательную затяжку и регулировку выполнять только в таком положении.

Большинство стабилизаторных стоек неремонтопригодны, поэтому их необходимо менять в обязательном порядке. В принципе, процесс их замены не отличается особой сложностью, и вполне выполним в условиях гаражного бокса. При этом для его проведения потребуется минимальный набор инструментов, который входит в стандартный комплект технической аптечки автомобиля. Самостоятельное выполнение технического обслуживания и ремонтных работ позволит не только сэкономить определенную сумму денег, но и досконально изучить особенности конструкции и функционирования отдельных элементов. Благодаря этому можно не бояться быть застигнутым врасплох в случае возникновения различных неисправностей.

Стойки стабилизатора или так называемые «косточки» — один из самых нагруженных и быстроизнашивающихся элементов подвески автомобиля. Виноваты в этом, по большей части, российские дороги (точнее их отсутствие), но есть и другие факторы, сильно сокращающие рабочий ресурс этих деталей. Из этой статьи вы узнаете, когда необходима замена стоек стабилизатора и как выполнить эту процедуру своими руками.

Функция стоек стабилизатора и их ресурс

Стойки выполняют роль соединительного элемента между стабилизатором и подвеской. Они гасят возникающие при повороте автомобиля нагрузки и предотвращают тем самым крен кузова. Конструктивно это металлический шток с шарнирными подвижными соединениями на концах. Шарниры сверху прикрыты пыльниками.

Если стойки стабилизатора будут повреждены, то автомобиль потеряет управляемость, его может занести или опрокинуть.

Ресурс стоек по утверждениям производителей составляет около 100 тыс. км пробега. Но для России такие цифры неактуальны. Даже самые осторожные водители ощущает первые признаки износа стоек после прохождения 50 тыс. км с момента замены, а если они некачественные, то раньше. Тянуть с установкой новых стоек нет смысла. Это опасно как для подвески машины (ее ремонт обойдется дороже замены стоек), так и для водителя с пассажирами.

Признаки неисправности стоек стабилизатора

Не заметить износ стоек достаточно сложно. Об этом будут свидетельствовать сразу несколько характерных признаков:

стук в подвеске при пересечении мелких неровностей на дороге;крен автомобиля на повороте;при торможении машины начинает раскачиваться кузов;при движении по прямой автомобиль самопроизвольно сбивается с курса.Чтобы исключить другие неисправности с такими же признаками, можно вывернуть руль в крайнее положение и монтировкой (или даже рукой) попытаться раскачать стойку. Если сделать это получится без особого труда, то нужна замена.
