Замена салонного фильтра своими руками

Peugeot 308 2012, 120 л. с. — расходники

Peugeot 308, 2012

Комментарии 15

Если знать направление потока попадающее на фильтр, то можно ориентироваться на расположение краев «гармошки». На фотографии верхняя часть фильтра должна быть установлена встречному потоку воздуха, чтоб его «распирало» и частицы пыли не проникали, если установить наоборот, то получится гармошка будет сжиматься и пропускать по краям фильтра пыль.

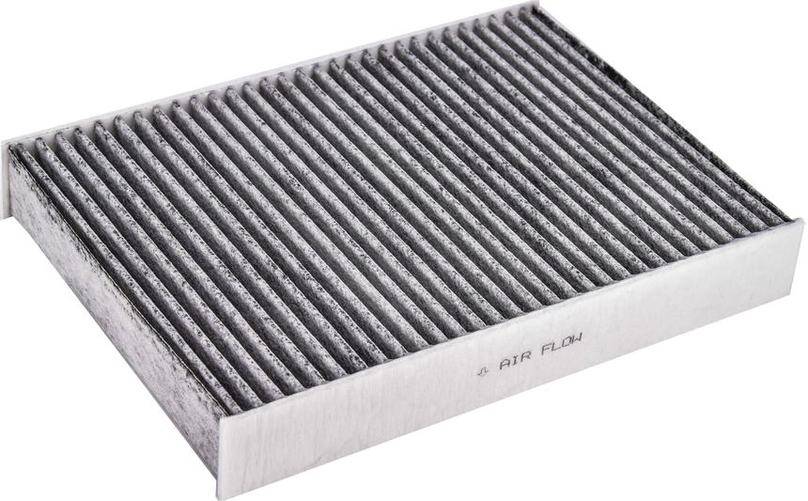

Кстати, на фильтре есть стрелочки указывающие направление потока воздуха. Они набиты перед цифрами 96.

Ну вообще это шеврон — эмблема ситроена )) Пежо/ситроен один концерт, c4 и 308 почти идентичны технически — фильтры едины.

ну жаль, что это не стрелочки. лучше бы вместо эмблем стрелочки сделали. А может это два в одном, и шеврон и стрелочка направления потока.

Я много фильтров ставил (у них у всех были стрелочки) и все они ставились именно так, как нарисована эта эмблема.

нет принципиальной разницы если нет рисок на фильтре.

Там должны быть стрелочка нарисована на обном из бортов фильтра, ее ставить по направлению вниз, как проходит воздух сверху (с улицы) вниз ( в салон)

нет стрелочки увы =) сегодня таки поменял фильтр, понял что я лошара — стоял прежде угольный оригинальный фильтр, так вот на нем есть два слова: up, down… и я их как то проглядел устанавливая его. в общем не той стороной он у меня стоял. Но ставил я уже обычный (не угольный) оригинал сегодня и на нем уже и слов этих нет, но я сделал вывод что нужно ставить его буквами не вверх тормашками, потому что а) угольный правильно ставится так б) структура волокон фильтра с двух сторон все таки неодинакова (на нижней грани нити видны отчетливей, на верхней это однородная поверхность почти) и нити были на угольном внизу

Вот так. Всем спасибо за советы!

Кстати, на ютубе смотрел таки видео по замене фильтра но на с4 (они идентичны вроде как) и там фильтр поставили вверх тормашками!

Попробуй видео в ютюбе посмотреть как меняется фильтр. Мож там видно будет

должен быть вырез по середине фильтра с одной стороны, типа под направляющий. Я так ставил.

Фильтр перед вами на фото — лично я не вижу никаких вырезов… PS: посмотрел ваш отчет по замене всего и вся и увидел что на вашей машине действительно есть пазы сверху и снизу, которых нет у меня… У меня рестайл и просто прямоугольная ниша без всяких пазов.

А с другой стороны?

Фильтр перед вами на фото — лично я не вижу никаких вырезов… PS: посмотрел ваш отчет по замене всего и вся и увидел что на вашей машине действительно есть пазы сверху и снизу, которых нет у меня… У меня рестайл и просто прямоугольная ниша без всяких пазов.

Посмотрите мой БЖ, там есть фото фильтра. Может конечно зависет от производителя.

надписами вверх ногами ставлю у себя так. хз почему заводской так стоял))

я ставил бошевский, у него верхняя и нижнии кромки с вырезами совпадающими с проемом под фильтр, там текст при вставленном фильтре был как у тебя на фото) логично когда текст читаем.

Уже не первый раз слышу про эти кромки, а нафиг они? Проем то под фильтр вполне себе прямоугольный же, фильтр туда пихается и так и сяк…

Источник

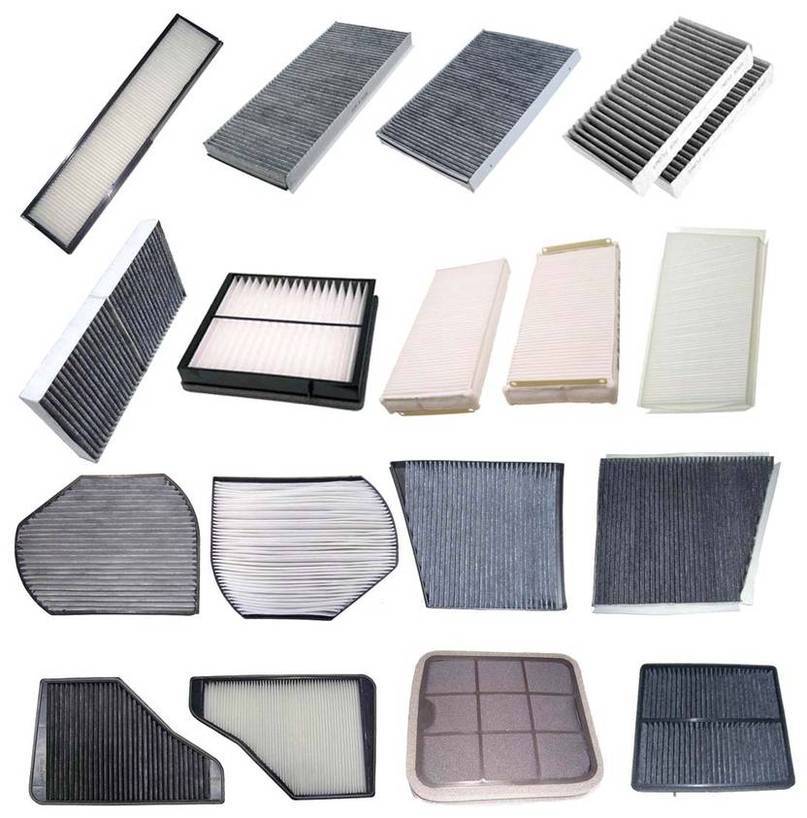

Типы салонных фильтров

Выбирая фильтр, первым образом следует ориентироваться на его размеры. В зависимости от модели автомобиля, размеры салонных фильтров отличаются, и на упаковке с расходным элементом производители указывают, для каких машин он подходит. При этом отличаются салонные фильтры не только по размерам, но и по материалам, из которых они изготовлены. В зависимости от фильтрующих материалов, можно выделить следующие типы фильтров:

  • Бумажные. Самые обычные модели фильтров выполняются из пористой бумаги, которая ограничивает прохождение мелких частиц, при этом позволяя проникать воздуху в салон. Фильтрация происходит только на механическом уровне, и такие фильтры самые дешевые;
  • Угольные. Угольные фильтры также выполняются из бумажного полотна, но со специальным напылением, которое способно устранять неприятные запахи, поступающие с воздухом, а также абсорбировать вредные газы. Проблема угольных фильтров в том, что они проявляют свои плюсы до тех пор, пока не будут истощены абсорбирующие свойства угля, что происходит быстрее рекомендуемого времени замены элемента. Соответственно, через несколько тысяч километров угольный фильтр становится по свойствам равен обычному бумажному варианту.

  • Угольно-полифенольные. Распространенные фильтры среди людей, у которых имеются аллергии на различные частицы, которые могут оказаться в воздухе. Такие фильтры частично покрываются активированным углем и частично полифенолом, который является антиоксидантом и способен бороться с аллергенами, не позволяя им проникнуть в салон;
  • Электретные. Дорогие салонные фильтры, которые редко устанавливаются в автомобилях производителями. Данные фильтры отличаются от остальных вариантов тем, что они содержат не только слой из бумаги с напылением для механической фильтрации, но и отдельный слой из электрически заряженных тонких волокон. Электрические заряды позволяют притягивать микроскопические частицы, не давая им проникнуть в салон. Производители таких фильтров утверждают, что их эффективность по задержанию примесей размером в десятые доли микрон достигает 99%, а частиц размером в сотые доли микрон 30%.

Важно: Салонные фильтры любого типа являются одноразовыми элементами, которые необходимо заменять при загрязнении. Очистка фильтрующих элементов пылесосом и другими средствами не позволит удалить задержанные микрочастицы, соответственно, не даст никаких результатов

(434 голос., средний: 4,55 из 5)

Виды салонных фильтровальных устройств

Воздушный фильтр салона – это прямоугольный блок, имеющий определенные размеры. Каждое устройство оснащено специальным материалом

, который выполняет фильтрацию и имеет вид гофрированной пластины. Каркас делается из пластмассы, а его основным назначением является защита пластины от заминаний и ее удержание в гнезде.

По типу используемого фильтрующего материала устройства можно разделить на несколько разновидностей.

Барьерный фильтр

Данный экземпляр производится из тончайшей бумаги либо полотна (натурального или синтетического). Подобные фильтры предназначаются для удерживания мельчайших механических взвесей в воздухе

. Они очищают воздушный поток, подающийся внутрь салона, лишь от пыли (иногда от мелких насекомых).

Угольное фильтрующее устройство

На фильтрующий материал такого устройства небольшим слоем наносится угль. Именно он способствует абсорбированию опасных примесей

, содержащихся в воздухе, и нейтрализации неприятного запаха. Такой фильтр отличается улучшенными качествами фильтрации, если сравнивать с его барьерным аналогом

Но важно знать, что от времени фильтровальные свойства ключевого элемента (угля) утрачиваются, что ведет к их трансформации в обычный фильтр. Салонный воздушный фильтр

Угольный элемент со специальным покрытием

В данном варианте обыкновенный угольный фильтр имеет дополнительное полифенольное антиоксидантное покрытием. Подобные устройства нейтрализуют аллергены

. В них на одну из сторон материала пористого типа наносится слой активированного угля, а на другую сторону наносится слой полифенолов – натуральный антиоксидант. Данный образец имеет более высокую стоимость и наиболее востребованы в периоды цветения растений и повышения активности аллергенов.

Электретный фильтровальный элемент

Подобное устройство помимо обыкновенного полотняного слоя оснащено еще дополнительным электро-заряженным слоем из тонкого волокна. На первый из слоев возложена функция механического фильтрования, тогда как на второй – притягивание микроскопических частиц всевозможных примесей

воздуха. Изготовителями подобных устройств заявляется, что этот фильтр задерживает:

  • 99% разнообразных частиц размером от 5 до 100 мкм. К таким примесям относят пыльцу, грибные споры, пыль различного происхождения;
  • свыше 65% частиц, имеющих диаметр от 0,3 до 1 мкм (дым/сажа/бактерии);
  • до 35% микроскопических частиц, имеющих размеры, равные сотой доле микрона.

Фильтр комбинированного типа

Это устройство объединило в себе угольные элементы и электретные слои

. Устройство имеет несколько степеней очистки. Кроме этого, в продаже встречаются многослойные фильтрующие устройства. Они имеют слой механической очистки в сочетании с электростатическим, антисептическим и угольным слоем.

Наиболее востребованы у российских автомобилистов барьерные и угольные фильтрующие устройства, поскольку они имеют минимальную цену. Фильтры с антиаллергенными характеристиками являются устройствам класса «премиум».

Функция салонного фильтра

Виды салонных фильтров

Очистители воздуха стали ставить в автомобили только в начале 90-х годов. Ими пользуются не так давно, раньше водители дышали абсолютно всем, что попадало в салон через воздухозаборники. Конечно, это совсем не полезно для здоровья.

Сначала все фильтры, применяемые для машин, были практически одинаковые. Со временем производители стали модернизировать структуру и конструкцию. Так на рынок пришли двухслойные фильтры. В них один слой «отсеивает» крупную пыль, а второй не пропускает маленькие частицы. Теперь производители комбинируют слои, чтобы на максимально защитить водителей от вредных веществ.

Дальше производители стали применять уголь. Специальная прослойка на его основе существенно повысила качество воздуха, поступающего внутрь салона.

Сейчас элементы в зависимости от принципа очистки можно разделить на группы:

  • Простые механические собираются из нескольких барьеров, выполненных из очень тонких волокон. Они не пропускают грязь в салон.
  • Адсорбционные (угольные) содержат в своем составе активированный уголь. Он препятствует проникновению вредных микроорганизмов и бактерий. Дополнительно устраняют неприятные запахи.
  • Угольные с антиоксидантным покрытием рекомендуются для аллергиков. Они нейтрализуют аллергены благодаря наличию полифенола. Это естественный антиоксидант.
  • Электретные фильтры состоят их нескольких слоев. Первый – барьерный, осуществляет механическую фильтрацию, а дополнительный слой притягивает мелкие примеси из воздуха. Производители уверяют, что такие элементы задерживают до 99 процентов вредных веществ.
  • Комбинированные – совмещают электретные и угольные слои, имеющие несколько уровней очистки. Есть изделия, которые совмещают в себе слои для различных типов очистки: угольной, электростатической и антисептической.

Можно ли мыть салонный фильтр автомобиля

Среди автолюбителей часто возникает вопрос о том, можно ли мыть салонный фильтр автомобиля и повторно его использовать? Ведь очень часто, доставая элемент из корпуса, бывает заметно, что он имеет относительно немного загрязнений.

Тем не менее, как показывает практика, глазу видны лишь наиболее крупные загрязняющие элементы, как то пыльца, листва деревьев, пыль, песок и прочие. На деле же в фильтрующих элементах задерживается большое число микроскопических частиц, которые и составляют основную часть загрязнения.

Вымыть их из фильтра практически невозможно, и полноценно восстановить характеристики фильтра подобной процедурой не удастся. Кроме того, процедура мытья категорически противопоказана угольным фильтрам, поскольку вместе с грязью из фильтрующих элементов будет удаляться и угольная пыль – основная «рабочая среда», в которой происходит очистка воздушного потока от загрязнений.

Впрочем, для фильтров на основе целлюлозы мойка также противопоказана, поскольку многие элементы имеют в своем составе пропитку либо антибактериальные присадки, которые также будут удалены. Кроме того, воздействие влаги вызовет деформацию элементов фильтра, и они не будут полноценно выполнять свои фильтрующие функции.

Как вывод – мыть салонный фильтр крайне нежелательно. Тем более, что цена новых фильтров невелика, а замена не вызывает никаких трудностей даже у человека, далекого от навыков автомобильного ремонта.

Виды салонных фильтров

Использующиеся в автомобиле фильтры салона подразделяются на две наиболее распространенные группы:

  • Обычные противопылевые фильтры;
  • Угольные фильтры.

Простые пылевые фильтры осуществляют очистку воздуха от пыли и сажи, а также от пыльцы растений и прочих аллергенов. В качестве фильтрующего элемента в таких фильтрах используется бумага или синтетическое волокно, которые способны задерживать частицы размером до 1 микрона. Материалы из синтетических волокон могут быть наэлектризованы, поэтому кроме механического удержания имеют способность улавливать частицы посредством притягивания. Основным отличием пылевых салонных фильтров от воздушных фильтров системы питания двигателя является более низкая плотность фильтрующего материала. Это обусловлено тем, что система вентиляции автомобиля не способна создать столь сильную тягу, которую обеспечивает разрежение во впускном коллекторе. К минусам пылевых салонных фильтров стоит отнести их абсолютную беспомощность в борьбе с токсичными газами и неприятными запахами.

Угольные салонные фильтры способны очищать воздух от любых вредных соединений, испытывая определенные трудности только с угарным газом. В качестве рабочего элемента данного типа фильтров используется активированный уголь – пористое вещество, обладающее большой удельной поверхностью. Она формируется за счет множества микроскопических пор, самые небольшие из которых имеют размер около одного нанометра. Именно за счет этих пор и осуществляется улавливание молекул контактирующих с активированным углем токсичных газов, причем захват производится имеющими большие размеры макро- и мезопорами, а затем происходит транспортировка к микропорам. Это явление получило название адсорбции. Углубляться в природу возникновения межмолекулярных сил, позволяющих реализовать подобное «засасывание» одних веществ другими, не будем, отметим лишь, что чем крупнее молекулы поглощаемого вещества, тем легче осуществляется их захват и удержание. Эффективность адсорбции угольным фильтром не в последнюю очередь зависит от таких факторов, как скорость проходящего потока и температура воздуха.

Если же обратиться к конструктивным особенностям салонных фильтров, то использующийся для них активированный уголь представляет собой гранулы размером около 0.5 мм, закрепленные на специальной подложке из текстильного материала. Большинство угольных фильтров имеет многослойную структуру, в которой «угольные» слои чередуются со слоями из обычного противопылевого волокна. Каждая из прослоек ответственна за улавливание частиц определенного типа и размера. В итоге подвергшийся многоэтапной обработке воздух поступает в салон в абсолютно чистом и безопасном для вдыхания виде.

Тонкости замены фильтра

Сейчас расскажу, где находится салонный фильтр на Ладе Калина, Форд Фокус 2, Ниссан Кашкай, Шевроле Лачетти, Лада Приора 1, Приора 2, Ваз 2110-2111-2112, Хендай Солярис:

  • Lada Kalina. В этой машине салонный фильтр расположен под капотом. Для замены снимаем облицовочную деталь стекла, шлицевой отверткой удаляем пробочный заглушки. Обычной отверткой откручиваем винтики крышки. Давим на края каркаса фильтра и снимаем его.
  • Ford Focus 2. В этом автомобиле рекомендуются менять фильтр через каждые 25 000 км пробега. Фильтр находится в салоне, под рулем, в спец нише. Понадобится ключ на 7 мм для снятия 3 болтов с педали акселератора (газа). Далее этим же ключом откручиваем саморезы крепления крышки фильтра. Извлекаем старый, ставим новый.
  • Nissan Qashqai. Фильтр в этой машине расположен в салоне под ногами водителя. Для замены, надо снять крышку под ногами. Для этого нужен ключ с головками. После откручивания болтиков, сдвигаем крышку в сторону и открываем. Для демонтажа заслонки, надо включить кондиционер на максимальную мощность. Заслона сама выпадет. Далее отсоединяем крепления блока управления воздушной системы авто. За этим креплением вы увидите фильтр. При установке нового фильтра, его надо согнуть гармошкой и вставить в свое место.
  • Chevrolet Lachetti. В этом авто фильтр находится в салоне за бардачком, вернее за его крышкой. Крышку снимаем обычно отверткой. Крепится на 5 саморезах. После снятия саморезов, надо потянуть на себя крышку. Снимаем фильтр, ставим новый.
  • Lada Priora. На этом российском авто рекомендуется менять фильтр через каждые 15 тысяч километров пробега. Фильтр находится под капотом. Открутить шумоизоляцию между салоном и двигателем, за ним виден будет фильтр.
  • Vaz 2112. В этой машине фильтр защищен ветровым стеклом. Первым делом откручиваем, накидным ключом либо головкой, болтики с наружной части капота. Потом откручиваем саморезы обычной отверткой. Можно снять бачок жидкости омывателя стекла, открутить 4 самореза крышки. За шумоизоляционным листом уже виден фильтр.
  • Hyundai Solaris. Этот автомобиль, который называют и хендай, и хундай. Рекомендуется менять фильтр через каждые 15 тысяч км пробега. Находится в салоне. Во многих корейских авто снимать салонный фильтр удобно. Откручиваем руками вентили бардачка, сжимаем его с боков и снимаем с креплений. После того, как бардачок извлекли, вы увидите этот самый фильтр.

Как поменять салонное фильтрующее устройство

На самом деле, данный элемент достаточно просто меняется, необходимо только правильно определить его месторасположение

, а затем подобраться нему

Крайне важно, снимая пластиковые вставки, за которыми стоит фильтр, не повредить защелкивающие элементы, крепящие их. Целесообразно несколько раз почитать инструкцию к авто, где подробно расписано, как снимать крепление, чем его восстановить либо полностью заменить элемент по причине поломки

Демонтировав отработавший фильтр, не торопитесь ставить на его место новый элемент. Специалисты советуют воспользоваться пылесосом либо иным способом почистить место, где стояло фильтрующее устройство

. После этого можно приступать к установке нового фильтра. При этом не забывайте смотреть на имеющиеся на устройстве указатели — именно они укажут, какой стороной правильно установить фильтрующее устройство. Старый и новый фильтры Некоторыми компаниями указываются схемы монтажа фильтровального устройства. Обычно, это стрелочка, которая указывает направление воздушных потоков: когда указатель направлен вниз, значит воздушный поток поступает сверху.

В случае отсутствия каких-либо указателей, следует установить, по какой стороне пазы имеют больше углублены.

Именно через эту сторону идет воздух до его очистки. Логика такова, что канавки, имеющие большую глубину, предполагают более долгий сбор крупного мусора, листьев. Рассмотрим, как меняется фильтрующее устройство на некоторых моделях машин.

Меняем фильтр на Toyota

В модели Corolla салонный фильтр располагается

у ног пассажира сзади вещевого ящичка. Для смены фильтра не требуется ничего, только новое устройство.

С обеих сторон вещевого ящичка есть специальные защелки. При их отстегивании ящичек слегка опускается. Это даст доступ к фильтрующему блоку. Блок удерживается на 2-х защёлках, которые надо отжать. Теперь уже ничто не помешает установке нового фильтровального устройства.

Если при установке ящик опустился ниже, то следует проверить привод микро-лифта (небольшого поршня), который обеспечивает плавность при открывании ящика. Скорее всего, он элементарно вылетел из крепления.

Как поменять фильтр

Меняем фильтр на Chevrolet Cruze

Последовательность действий при замене

фильтрующего устройства такова:

  1. С боков, внутри вещевого ящика надо убрать 2 защелкивающихся ограничителя, слегка отодвинув, а потом подтянув к себе.
  2. С правого края отстегнуть ограничитель хода.
  3. Когда бардачок опустится, станет видна пластмассовая крышка фильтровального устройства. Смену элемента можно произвести после удаления крышки, которая удерживается тремя защелкивающими элементами.

Меняем фильтр на Daewoo

В модели Lanos внутренний фильтр установлен

в пространстве под капотом. Действия по замене фильтровального элемента выполняются в такой последовательности.

Если я не вижу предмета, значит, он не существует. Это правило широко используется нами в обычных условиях, но когда мы говорим о микромире, то здесь вступают в силу правила, противоречащие здравому смыслу. Очень многие люди, не видя во вдыхаемом воздухе ничего, кроме разве что частичек пыли (да и то при определённых условиях освещения), пребывают в уверенности, что ничего угрожающего для здоровья в нём не содержится. И глубоко ошибаются. Мы не будем говорить о штаммах гриппа, холеры, африканской чумы и других подобных вещах – сегодня это действительно экзотика. А вот чего хватает на улицах большого города, так это целого спектра микрочастиц, которые очень хорошо различимы только при многократном увеличении. Речь идёт об обычной пыли, о каучуковой крошке, попадающей в воздух из автомобильных покрышек, об мельчайших частичках асбеста, отслаиваемых от тормозных колодок, о тяжёлых металлах, саже, высокомолекулярных углеводородах и угарном газе – продуктах сгорания . Их концентрация на городских дорогах превышает все мыслимые нормы, и наивно полагать, что вдыхая ежедневно эту гремучую смесь, вы не будете ощущать никаких последствий для организма. Ещё более безответственно думать, что, находясь внутри машины, вы надёжно защищены от этого коктейля. Всё обстоит с точностью до наоборот – подсчитано, что в салоне транспортного средства, не оснащённого фильтром, концентрация вредных веществ превышает их количество на городской автотрассе в 25 раз!

Установка угольного салонного фильтра.

Виды салонных фильтров

К основным разновидностям салонного фильтра относят:

  • Бумажный фильтр. Такой вид фильтра выполнен из специальной фильтрующей бумаги и синтетических волокон. Имеет гофрированную форму и работает по принципу задерживания мелких частиц из проходящего через фильтрующий элемент воздуха.
  • Угольный фильтр. Имеет более современную конструкцию и благодаря своим особенностям он способен задерживать более мелкие частицы (вплоть до микробов) по сравнению предыдущим видом.
  • Гибридные фильтры. В этом виде фильтров совмещены все последние разработки в сфере фильтров. Это универсальный и самый высокотехнологичный вид фильтров, который обеспечивает максимальную защиту от вредных веществ.

Когда менять салонный фильтр?

На срок службы влияет множество факторов, начиная от пробега и заканчивая временем года и погодными условиями (при эксплуатации зимой фильтр загрязняется меньше чем летом). Чтобы особо не заморачиваться с этим вопросом рекомендуется менять салонный воздушный фильтр после 10 тысяч километров пробега автомобиля.

Смотрите видео о замене салонного фильтра автомобиля Opel Astra.

Самостоятельная замена

Для этой процедуры автолюбителю не понадобится большой набор специального инструмента, а, в большинстве случаев, перед тем, как поменять салонный фильтр, достаточно подготовить простую отвертку, плоскогубцы и небольшой набор ключей.

В зависимости от марки автомобиля место, где находится салонный фильтр, может отличаться. В основном они располагаются:

  • Под капотом.
  • В салоне за бардачком.
  • В салоне за рулевой колонкой.

 Это самые распространенные места, где находится фильтр салона.

Замена салонного фильтра на автомобиле Opel Astra

Теперь детальнее рассмотрим процесс замены замена воздушного фильтра салона на примере автомобиля Opel Astra.

  1. Перед тем, как поменять фильтр салона, нужно определить место нахождения фильтра. В нашем случае он находится за бардачком.
  2. Демонтаж бардачка для получения доступа к фильтрующему элементу. В Opel Astra бардачок крепится на четырех болтах, которые и следует открутить для того чтобы его снять. Далее снимаем плафон подсветки бардачка, разжав защелки, и вынимаем идущий от лампочки провод с соответствующего разъема. После поведенных манипуляций вытянуть бардачок нечего не мешает. Делать это следует аккуратно, без резких движений.
  3. Снимаем крышку фильтра. После того как сняли бардачок, мы можем увидеть крышку, за которой и расположен нужный нам фильтр. Крепится эта крышка тремя ботами. Откручиваем эти болты и снимаем крышку.
  4. Вытаскиваем старый фильтр. При этом нужно приложить некоторые усилия и немного изловчиться, так как делать это не очень удобно.
  5. Тщательно протираем посадочное место фильтра. В процессе демонтажа старого фильтрующего элемента часть пыли высыпалось на посадочное место. Ее нужно полностью вытереть. Не стоит пренебрегать данной процедурой, так как это продлит срок службы нового фильтра.
  6. Вставляем новый фильтрующий элемент. Здесь придется проявить еще больше терпения и сноровки, чем при вытаскивании старого фильтра. Но не все так страшно как может показаться вначале. Где-то стоит направить фильтр отверткой, где-то рукой и вскоре он станет на свое место.
  7. Ставим назад крышку фильтра. Крепим ее тремя болтами.
  8. Ставим на свое место бардачок. Перед этим не забываем подключить лампочку подсветки.

Вот и все. Новый фильтр на своем месте, а водитель и пассажиры дышат воздухом без пыли и выхлопов.
