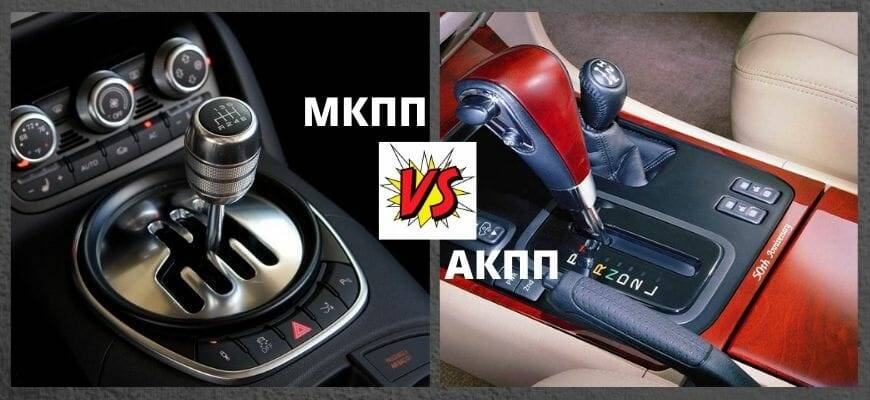

Разновидности АКПП: отличия и виды коробок автомат

Основные преимущества АКПП

  • «Классической»
    1. Гидравлическая коробка-автомат имеет высокий эксплуатационный ресурс (от 120 тысяч до 1 миллиона километров), что позволяет ей проработать весь срок службы автомобиля.
  • Намного превосходит механическую коробку в экономичности и скорости переключения.
  • Считается самой комфортной из трансмиссий, благодаря плавности и незаметности переключений. При этом двигатель работает в широком спектре оборотов без создания акустической усталости.
  • Без проблем переживает пробуксовки в процессе вождения.
  • Нет отката в момент старта движения с места.
  • Одинаково хорошо работает при любой скорости.
  • Благодаря отсутствию связи с двигателем на него не передаются удары и вибрации, что увеличивает его общий ресурс.
  • Возможно эффективно задействовать торможение двигателем.
  • Дополнительные режимы значительно расширяют возможности по управлению автомобилем в различных ситуациях и климатических условиях.
  • Коробки-робота
    1. Дешевизна производства.
  • Переключения скоростей самые быстрые.
  • Экономичность.
  • Вариатора
    1. Всегда оптимальный режим работы двигателя.
  • Обеспечивает максимальный комфорт при вождении — нет толчков, задержек, рывков. Автомобиль хорошо ускоряется.
  • Экономичнее, чем гидравлическая коробка-автомат.
  • Достаточно простая конструкция.

Преселективный метод переключения скоростей

В отличие от АКПП, в роботизированной коробке всегда находятся во включенном состоянии одновременно две передачи – одна четного, другая нечетного рядов. При переключении скоростей происходит мгновенный переход муфты сцепления с одной на другую шестеренную пару.  При этом поток передаваемой мощности практически не прерывается.

Большое преимущество роботов – их компактные размеры и сравнительно небольшой вес. Два ведомых вала КПП с рабочими шестернями четных и нечетных передач расположены один внутри другого. Благодаря такому решению, коробка занимает минимальный объем в подкапотном пространстве.

Вариатор или автомат – что лучше?

После того, как мы изучили сильные и слабые стороны автоматических коробок переключения передач, можно вернуться к рассмотрению вопроса о том, что же лучше – вариатор или автомат? Но однозначного ответа на него не существует.

Сторонники автоматов опираются на достаточно высокую надежность таких коробок, их удобство, наличие различных режимов работы и возможности самостоятельного переключения. Вариаторы они хают за шум в салоне, невысокий ресурс и периодические перегревы, что прямо ведет к дорогостоящему ремонту, а то и замене КПП.

С другой стороны, сторонники вариатора прямо говорят, что после езды на авто с такой коробкой, даже самые плавные автоматы кажутся “дерганными”. Кроме того, вариаторы имеют более низкий расход топлива. Что же касается более высокой стоимости ремонта и частых поломок, то на эти аспекты многие продолжают закрывать глаза.

Тем не менее, как нам кажется, в этой борьбе предпочтение следует отдать классической коробке-автомат (гидротрансформатору). Да, вариатор более плавный и мягкий, а DSG шустрее и экономичнее. Но вариаторы требуют спокойного стиля езды (да их и надежность оставляет желать лучшего), а недостатки преселективных КПП, на наш взгляд, значительно перевешивают все их достоинства.

Если трезво оценивать ситуацию, становится ясно, что на сегодняшний день, среди всех видов коробок-автомат, конструкция гидротрансформатора является наиболее отработаной и надежной, а многие её недостатки либо уже устранены, либо не являются критическими.

Работа автоматической КПП

Классическая автоматическая коробка передач состоит из:

  • гидротрансформатора (сцепления);
  • планетарного редуктора;
  • гидравлической системы;
  • электронного блока управления.

Работа коробки автомат осуществляется следующим образом:

  1. С запуском двигателя приводится в действие масляный насос для создания жидкостного давления в AT.
  2. Раскручивается насосное колесо гидротрансформатора со скоростью коленвала (турбинное и реакторное колеса в это время неподвижны).
  3. Водитель выжимает педаль газа и переключает передачи. Двигатель раскручивается вместе с насосным колесом, от лопастей которого масло отбрасывается к турбине, заставляя ее вращаться. После этого смазка возвращается к колесу насоса и ускоряет его.
  4. Масло проходит через радиатор автомата.
  5. Свободные диски и шестерни вращаются в планетарном редукторе (неподвижные фрикционы присоединены к корпусу коробки).
  6. Электроблок определяет скорость автомобиля и нагрузку силового агрегата по показаниям датчиков, передает сигнал для переключения передачи в гидроблок. Затем маслонасос подает рабочее давление в каналы гидравлической системы.
  7. От маслонасоса техническая жидкость проходит к гидроблоку, открывается соленоид, пропуская его к планетарному звену. Жидкость давит на поршни сжимающие фрикционные диски.
  8. Происходит блокировка элемента планетарного ряда, жестко связанного с фрикционом (например, короны), крутящий момент передается через водило или солнечную шестерню. Изменяется скорость вращения и передаваемое усилие выходного вала. Одновременно происходит разблокировка элементов предыдущей передачи автомата.

АКПП с режимом ручного управления (Autostick, Tiptronic) дают возможность водителю самостоятельно регулировать скоростной режим, но сам процесс переключения происходит под управлением электроблока.

Какие неисправности автомата появляются чаще всего?

Неисправности автомата выражаются в невозможности переключения режимов работы коробки или в блокировке одной из передач. Причины поломок могут быть в механической и электронной части АКПП. Это:

АКПП

неисправности гидротрансформатора и блокировочной муфты автомата;
износ валов, шестерен, фрикционных элементов;
засорение масляных каналов;
поломки гидроблока и масляного насоса;
выход из строя исполнительных элементов автомата, датчиков системы управления или контроллера;
обрывы, замыкания электропроводки автомата.

Срок службы автомата зависит от характера эксплуатации автомобиля, своевременного и грамотного техобслуживания. В соответствии с рекомендациями производителя ТС, необходимо периодически выполнять замену масла и регулярно проходить диагностику на СТО для контроля состояния маслоприемника и радиатора.

Как пользоваться автоматической коробкой передач

Слесари СТО утверждают, что чаще всего поломки АКПП появляются после небрежного использования и несвоевременной замены масла.

Режимы работы

На рычаге расположена кнопка, которую водитель должен нажать, чтобы выбрать нужный режим. На селекторе предусмотрено несколько возможных положений:

  • паркинг (P) — ведущая ось блокируется вместе с валом коробки, режим принято использовать в условиях продолжительной стоянки либо прогрева;
  • нейтраль (N) — вал не фиксируется, машину можно аккуратно буксировать;
  • драйв (D) — движение автотранспорта, передачи подбираются автоматически;
  • L (D2) — машина передвигается в сложных условиях (бездорожье, крутые спуски, подъемы), максимальная скорость 40 км/ч;
  • D3 — снижение передачи при небольшом спуске или подъеме;
  • реверс (R) — задний ход;
  • овердрайв (O/D) — если кнопка активна, то при наборе большой скорости включается четвертая передача;
  • PWR — режим «спорт», обеспечивает улучшение динамических показателей за счет повышения передач на высоких оборотах;
  • normal — плавная и экономичная езда;
  • manu — передачи включаются непосредственно водителем.

Переключение режимов работы АКПП.

Как заводить машину на автомате

Стабильная работа АКПП зависит от правильного запуска. Чтобы оградить коробку от неграмотного воздействия и последующего ремонта, разработано несколько степеней защиты.

При запуске двигателя рычаг селектора должен располагаться на значении «P» либо «N». Эти положения позволяют защитной системе пропустить сигнал о старте двигателя. Если рычаг будет находиться в другом положении, то водитель не сможет включить зажигание либо же после оборота ключа ничего не произойдет.

Чтобы правильно начать движение, лучше использовать парковочный режим, поскольку при значении «P» у машины блокируются ведущие колеса, что не позволяет ей скатиться. Применение нейтрального режима позволяет осуществить экстренную буксировку транспорта.

Большинство автомобилей с АКПП запускаются не только при правильном положении рычага, но и после выжимания тормозной педали. Эти действия препятствуют случайному откату автомобиля, если рычаг установлен на значении «N».

Как ездить на автоматической КПП и чего нельзя делать

Чтобы добиться длительной службы КПП, надо верно ставить режим в зависимости от текущих условий перемещения. Чтобы правильно эксплуатировать автомат, необходимо соблюдать следующие правила:

  • дождаться толчка, который оповещает о полном включении передачи, только потом надо начать движение;
  • при буксовании необходимо переходить на пониженную передачу, а при работе тормозной педалью — следить за тем, чтобы колеса вращались медленно;
  • использование разных режимов позволяет осуществлять торможение двигателем и ограничивать разгон;
  • во время буксирования автотранспорта с включенным мотором должен соблюдаться скоростной режим до 50 км/ч, причем максимальное расстояние должно быть менее 50 км;
  • нельзя буксировать другой автомобиль, если он тяжелее машины с АКПП, при буксировке надо ставить рычаг на «D2» или «L» и ехать не более 40 км/ч.

Чтобы не попасть на дорогостоящий ремонт, водители не должны:

  • передвигаться в парковочном режиме;
  • спускаться на нейтральной передаче;
  • пытаться завести мотор с толчка;
  • ставить рычаг на «P» или «N», если нужно ненадолго остановиться;
  • включать задний ход с положения «D» и до полного прекращения движения;
  • на склоне переключаться в режим парковки до постановки автомашины на ручник.

Как эксплуатировать АКПП зимой

В холодных погодных условиях часто возникают проблемы с машинами. Для сохранения ресурса агрегата в зимние месяцы водителям следует придерживаться таких рекомендаций:

  1. После включения двигателя в течение нескольких минут прогревать коробку, а перед движением — нажать и держать педаль тормоза и попереключать все режимы. Эти действия позволяют трансмиссионному маслу быстрее прогреться.
  2. На протяжении первых 5-10 км не нужно резко разгоняться и буксовать.
  3. Если надо выехать со снежной или ледяной поверхности, то следует включать пониженную передачу. Поочередно надо работать обеими педалями и аккуратно выезжать.
  4. Раскачку делать нельзя, поскольку она пагубно сказывается на гидравлическом трансформаторе.
  5. Сухое дорожное покрытие позволяет переходить на пониженные передачи и включать полуавтоматический режим, чтобы прекращать движение торможением двигателя. Если спуск скользкий, то надо пользоваться педалью тормоза.
  6. На ледяном подъеме запрещается резко нажимать педаль и допускать пробуксовку колес.
  7. Чтобы аккуратно выйти из заноса и стабилизировать машину, рекомендуется кратковременно включать нейтральный режим.

Классификация видов КПП

Опытные автомобилисты привыкли классифицировать коробки переключения передач по нескольким признакам. К ним можно отнести:

  • Вариант передачи оттока мощности (механические КПП, планетарные, с соосными валами, вариатор, гидромеханические);
  • Количество валов (двухвальные, трехвальные, многовальные с различным числом зацеплений);
  • По способу управления (автоматические, роботизированная, ручное включение).

Самая распространенная классификация разделяет КПП по принципу действия:

  1. Механические КПП. Прославились высоким КПД при минимальном весе. Считается, что механическая коробка обеспечивает лучший динамичный разгон транспортного средства при относительно экономичном расходе топлива.
  2. Автоматические. Отличаются простотой в эксплуатации. Тем не менее отмечается, что во многих случаях увеличивают расход топлива автомобиля и неспешно переключают передачи.
  3. Роботизированные КПП. Являются симбиозом механики и автомата. Если простым языком, то роботизированная коробка очень схожа с механической КПП, но с электронным управлением работы сцепления. Отзывы говорят, что подобный вариант значительно уступает автоматической коробке.
  4. Вариаторы или бесступенчатые КПП. Относительно новый тип коробки передач, отличается непосредственным отсутствием передач. Передаточное число в вариаторе меняется плавно, без динамичных ступеней. На сегодняшний день вариаторы только приобретают широкое распространение, поскольку особенности конструкции бесступенчатых КПП не совершенны. Во многих случаях ремень передачи не способен выдержать мощность двигателей современных автомобилей, что быстро выводит систему из строя.

Разновидности АКПП

По мнению техников, гидромеханическая автоматическая коробка представлена лишь планетарной частью узла. Ведь она отвечает за переключение передач и вместе с гидротрансформатором является единым автоматическим устройством. К АКПП относится классический гидравлический трансформатор, робот и вариатор.

Классическая автоматическая коробка передач

Преимущество классического автомата заключается в том, что передачу вращательного момента на ходовую часть обеспечивает масляная жидкость в гидротрансформаторе.

Это позволяет избежать проблемы со сцеплением, часто выявляемые при эксплуатации машин, на которых установлены другие типы КПП. Если своевременно обслуживать коробку, то пользоваться им можно практически вечно.

Роботизированная КПП

Вид роботизированной коробки передач.

Является своеобразной альтернативой механики, только в конструкции имеется двойное сцепление, управляемое электроникой. Главным преимуществом робота считается экономичность расхода топлива. В конструкции установлено программное обеспечение, работа которого состоит в рациональном определении крутящего момента.

Коробку называют адаптивной, т.к. она способна подстраиваться под манеру вождения. Чаще всего в роботе ломается сцепление, т.к. оно не может переносить тяжелые нагрузки, например, во время езды в труднопроходимых местах.

Вариатор

Устройство обеспечивает плавную бесступенчатую передачу вращательного момента ходовой части автомобиля. Вариатор снижает расход бензина и повышает показатели динамики, обеспечивает мотору щадящий режим работы. Такая автоматизированная коробка не относится к долговечным и не терпит большой нагрузки. Внутри агрегата детали постоянно трутся между собой, что ограничивает срок эксплуатации вариатора.

Чем отличается вариатор от автомата, робота и механики

Если про механическую коробку передач и автомат автолюбителям давно известно, то вариатор появился относительно недавно. CVT — одна из разновидностей автоматической трансмиссии, у которой разгон быстрее и отсутствуют передаточные ступени.

Механизм вариатора разработан с целью сделать переход с одной скорости на другую максимально плавно и без разрывов мощностей.

Разберемся, что лучше — робот, механика, вариатор или автомат? У гидромеханического автомата конструкция более сложная. Но такая коробка передач испытана временем — она надежнее и долговечнее. В основе автомата лежит конвертер крутящего момента (гидротрансформатор) и планетарные механизмы. Хотя переключения скоростей производятся ступенчато, водитель практически этого не ощущает.

Современные автоматы оборудованы 5-ю и более скоростными режимами, что позволяет экономить горючее. Электроника АКПП способна подстраиваться под стиль вождения, у водителя есть возможность ручного переключения передач (Типтроник). У автомата есть свои плюсы и минусы.

Плюсы автомата:
удобство в использовании;
невозможность перегреть двигатель.

Минусы автомата:
высокий расход топлива;
недопустимость длительной буксировки;
высокая цена автомобиля с АКПП;
дорогой ремонт и обслуживание.

Принцип работы роботизированной коробки передач схож с механической, но есть одно отличие — выбирают скорости и руководят смыканием/размыканием сцепления следящие приводы (шаговые электродвигатели с редуктором и исполнительным устройством).

При переключении скорости, один сервопривод выжимает сцепление, другой перемещает синхронизаторы, включая нужную передачу. Затем первый плавно отпускает сцепление. Смена скоростного режима напрямую зависит от бортового компьютера. Он учитывает данные оборотов двигателя и систем в оборудовании машины. В ручном режиме команду на переключение отдает водитель (с помощью селектора или подрулевых лепестков).

Как определить какая коробка передач установлена в автомобиле

Большинство производителей указывают информацию о модификации КПП на табличках, которые устанавливаются на корпусе коробки передач или кузове транспортного средства. Обозначение выглядят как набор цифр и букв. По этому коду можно заказывать запчасти или трансмиссионную жидкость для ТО. Если табличка не обнаружена, стоит попытаться найти КПП по:

  • VIN;
  • номеру двигателя, кузова;
  • году выпуска автомобиля.

Перед приобретением нового ТС, информация уточняется на сайте производителя, у менеджеров автосалона или при подаче запроса в представительство по продажам.

На что нужно смотреть в первую очередь, чтобы определить, стоит на авто вариатор, механика или автомат? Общие рекомендации для визуального и практического определения типа коробки передач: 1. Осмотреть ручку КПП (у вариаторов почти всегда есть обозначение CVT)

Обратить внимание на режимы селектора. У классического автомата, кроме стандартных режимов P-R-N-D, могут быть 2, 3, L (у вариаторов только L)

Роботизированная коробка передач отличается положениями А, R, N. 2. Изучить документацию на ТС, информацию на табличках производителя. Литеры А и АТ указывают, что автомобиль оснащен автоматом, МКПП — механикой. 3. В ходе тест-драйва разогнать автомобиль в режиме D. Если при динамичном движении нет ощутимого момента переключения скорости, силовой агрегат стандартно работает на одних и тех же оборотах — на авто установлен вариатор. В случае с автоматом, при запуске двигатель раскручивается, затем переходит на более высокую передачу, после чего обороты снижаются.

Если самостоятельно определить, стоит на авто механика, автомат или вариатор, не получилось, лучше пригласить на оценку авто эксперта или специалиста автосервиса.

Преимущества и недостатки трансмиссий

Автомат — гидромеханический агрегат. Переключение происходит за счет гидротрансформатора. Управление осуществляется электроникой. Робот представляет собой усовершенствованную МКПП, но передачи переключаются не водителем, а с помощью электронного блока управления.

Достоинства и недостатки роботизированной коробки передач

Роботизированная коробка переключения передач объединяет в себе надежность механики и удобство автомата.

К преимуществам РКПП относятся:

  1. Удобство. Передачи переключаются автоматически. Машина не откатывается при трогании в горку, что имеет значение для малоопытных водителей.
  2. Относительно невысокая стоимость самого агрегата, а также его ремонта, т. к. трансмиссия является механической.
  3. Экономный расход топлива.
  4. Небольшое количество масла (около 2-3 л).
  5. Меньший вес относительно АКПП.
  6. Возможность буксировки автомобиля в случае его поломки.
  7. Возможность переключить РКПП на ручное управление, хотя автоматика будет продолжать контролировать действия водителя.

У данной трансмиссии есть и недостатки: медленный разгон, некоторая заторможенность на старте. Во время разгона водитель может ощущать рывки, как при МКПП. При каждой остановке (на светофоре, в пробке и т. д.) нужно устанавливать рычаг в нейтральное положение.

https://youtube.com/watch?v=DkicALxeMeI

Плюсы и минусы коробки-автомат

Главные преимущества АКПП — это ее удобство и высокая надежность. За счет 7, 8 или 9 ступеней обеспечиваются плавность хода и комфортность в управлении. К достоинствам также относится низкое потребление топлива. АКПП обеспечивает бережливую эксплуатацию двигателя за счет переключения передач на оптимальных оборотах. Есть пассивная система безопасности, которая препятствует откату автомобиля назад на склоне. При бережной эксплуатации, правильном обслуживании такая коробка передач прослужит долго.

Среди недостатков данного типа трансмиссии выделим:

  1. Высокую цену как самого агрегата, так и его ремонта.
  2. Менее динамичный разгон относительно МКПП.
  3. Более низкий КПД автомата из-за гидротрансформатора, который поглощает часть мощности.
  4. Наличие около 10 л масла для работы АКПП.
  5. Высокое потребление топлива по сравнению с РКПП, в которой оно расходуется более экономно.
  6. Запрет на буксировку автомобиля. В случае поломки машину можно перемещать только на эвакуаторе.

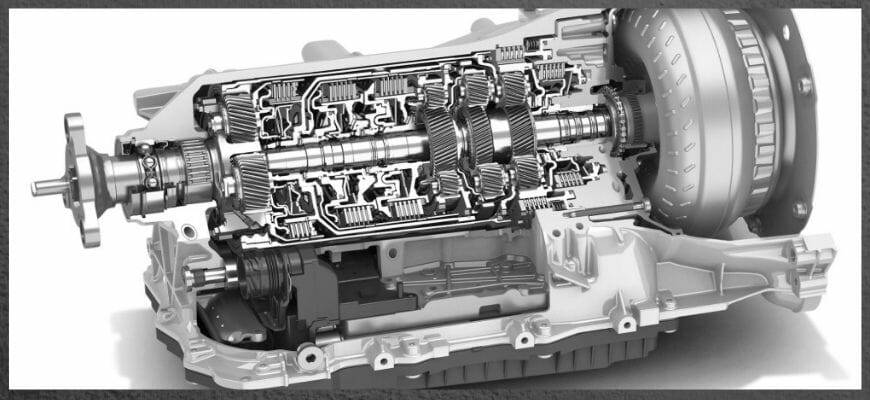

Конструкция обычной АКПП

Такой вариант считается более надежным в отличие от остальных механизмов, поскольку уже прошел проверку временем. Последний довод, как отличить робот от автомата, весомый, учитывая, что механизм появился относительно недавно. И если на механике водителю нужно периодически выжимать педаль сцепления, после чего включать нужную скорость (а это занимает время), то АКПП все это выполняет сама.

В таких автомобилях даже нет педали сцепления. Таким механизмом оснащаются не только легковые транспортные средства, но и грузовики, автобусы. Первое с чего начнем изучать, чем отличается робот от автомата, это устройство последнего. Конструкция трансмиссии состоит из двух блоков:

  1. Редуктора — обеспечивает передачу усилий через цепь шестерен. Количество ступеней варьируется от 4 до 6, а в современных моделях оно может доходить до 9. Планируется делать модели, где их количество будет повышено до 10 или больше.
  2. Гидротрансформатора — это аналог узла сцепления, как в случае с механической коробкой. Благодаря ему удается избежать ударов и рывков. Весь комплекс получает разные сведения с многих датчиков — количество оборотов коленвала, режим движения и нагрузки. И на основе этой информации он переключает скорости.

Смена ступеней производится при достижении определенных оборотов, а в масляной магистрали создается давление. Участие водителя при этом не требуется.

Общее понятие коробки передач

Коробка скоростей представляет собой агрегат с индивидуальным корпусом, пристыкованным к картеру двигателя или являющийся частью ведущего моста (подобная схема встречалась на машинах Lancia).

Выбор скоростей осуществляется вручную

гидравликой с блоком управления частоты вращения вала к скорости движения.

Назначение коробки передач

Механическая трансмиссия позволяет корректировать тяговое усилие на ведущих колесах в зависимости от сопротивления качению, а дополнительный блок шестерен обеспечивает движение машины задним ходом при неизменном направлении вращения коленчатого вала двигателя.

Конструкция коробки передач

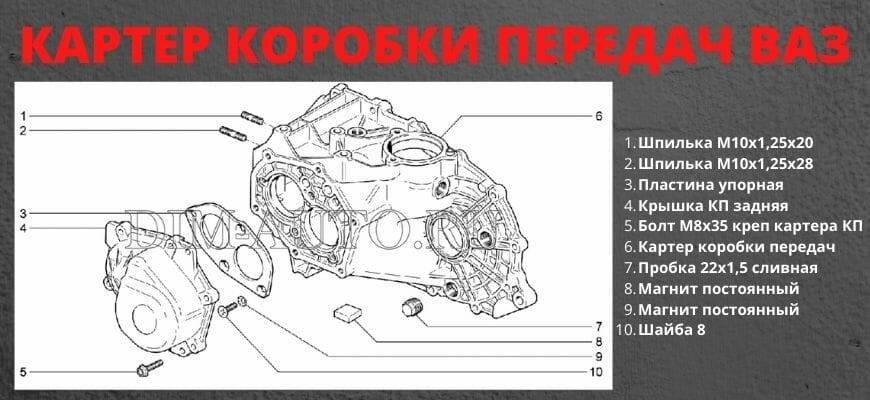

Коробка оснащена картером, отлитым из чугуна или алюминиевого сплава (корпус оснащается крышкой или имеет линию разъема для сборки и ремонта агрегата). Валы смонтированы на подшипниках качения, жестко закрепленных в картере, для смазки трущихся поверхностей используется запас масла, находящийся в нижней части корпуса (подача осуществляется разбрызгиванием).

Принцип работы КП

В 3-вальной коробке имеется первичный вал, соединенный через муфту сцепления с маховиком двигателя. Вторичный или ведомый вал с шестернями смонтирован одним концом на первичной оси через подшипник, что позволяет разъединить детали. Противоположный хвостовик вторичного вала соединен с приводом ведущих колес или с дифференциалом (для заднего и переднего привода соответственно).

Вращающий момент от маховика передается через шестерню на первичной оси на зубчатое колесо, жестко посаженное на промежуточный вал. Затем мощность передается на шестерни вторичной оси коробки, которые передвигаются по шлицевым пазам или свободно вращаются относительно вала. Передачи переключаются передвижением блоков шестерен или муфт, для выравнивания угловых скоростей шестерен применяют синхронизаторы (в трансмиссиях спортивных машин применяют кулачковые муфты, ускоряющие процесс переключения).

Упрощенная 2-вальная коробка состоит из ведущего и ведомого валов, крутящий момент передается шестернями, расположенными на осях. Подвижные блоки зубчатых колес и муфты могут располагаться на любом из валов. Вплоть до 50-х гг. прошлого столетия встречались коробки с цепными передачами, позволявшими изменять передаточное соотношение. С началом массового производства шестерен с косозубым зацеплением, отличавшихся пониженным уровнем шума, применение цепных трансмиссий прекратилось.

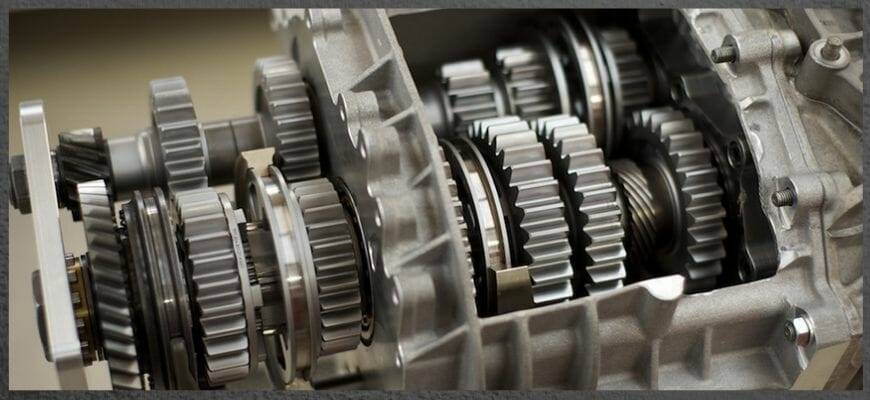

Устройство механической коробки передач

Устройство механической КПП

Конструктивно механическая коробка передач состоит из следующих элементов:

  • ведущий или первичный вал;
  • ведомый или вторичный вал;
  • промежуточный вал (для 3-х вальной МКПП);
  • шестерни первичного и вторичного валов;
  • механизм выбора передач;
  • муфты синхронизаторов (синхронизаторы);
  • картер;
  • главная передача;
  • дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

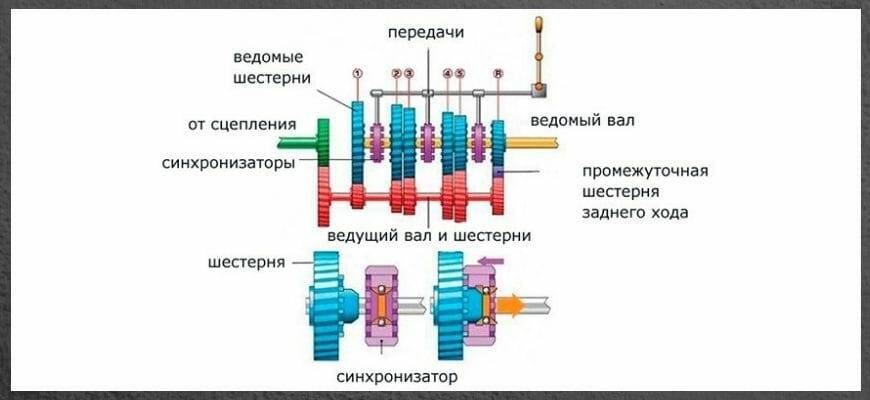

Схема двухвальной МКПП

Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

  1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
  2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
  3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
  4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
  5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство  и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню — таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
