Тип управления

Управление вентиляторами может осуществляться следующими способами:

• Механический – распространенный и самый простой тип управления. Все действия производятся нажатием соответствующих кнопок или поворотом реостата.
• Электронный – вместо обычных кнопок используются сенсоры (кнопка, но выполнена в виде гибкой пластины), находящиеся на панели управления. Часто вместе с сенсорными кнопками внедряется небольшой ЖК дисплей, отображающий основные параметры и режимы работы. Электронное управление расширяет функционал и позволяет делать более гибкие настройки.
• При помощи пульта дистанционного управления – позволяет вносить изменения в работу вентилятора удаленно. Пульт ДУ чаще всего используется в потолочных, настенных или напольных моделях.

Благодаря управляющим механизмам можно изменять основные характеристики работы устройства:

• Регулировка скорости – данная возможность есть у большинства типов вентиляторов. Скорость изменяется понижением или повышением тока поступающего к электродвигателю.
• Регулировка наклона рабочей части – позволяет изменять направление обдува по вертикали. Поток может быть направлен вверх, вниз или прямо.
• Поворот рабочей части – прибор поворачивается по горизонтальной плоскости, увеличивая площадь обдува.
• Таймер – позволяет задавать время включения/выключения и создавать комфортные условия в помещении.

Устройство вентилятора радиатора

Автомобильный вентилятор системы охлаждения ДВС имеет минимум четыре лопасти, которые закреплены на едином общем шкиве. Лопасти расположены под определенным углом относительно плоскости вращения. Это сделано для максимально эффективного забора и последующей подачи воздуха. Жестко установленных закономерностей в устройстве вентилятора нет, хотя наиболее распространенной стала такая конструкция, которая включает в себя крыльчатку на 8 лопастей.

Разновидности привода

Вентилятор радиатора может отличаться по конструкции привода. Существующие типы делятся на:

• механический;
• гидромеханический;
• электрический;

Механический привод

Такой привод представляет собой конструкцию, которая является по сути постоянным приводом от коленчатого вала силовой установки. Такой привод является простейшим и реализован при помощи ременной передачи. Основным недостатком механического привода является отбор мощности у агрегата, которая расходуется на обеспечение постоянного вращения вентилятора. Сегодня механический привод практически не используется в системах охлаждения на гражданских авто.

Гидромеханический привод

Данный тип привода представляет собой решение, которое реализовано путем установки вязкостной муфты (вискомуфты) или гидравлической муфты. Указанные муфты  имеют постоянный привод от коленчатого вала двигателя. Для  того, чтобы сохранить  лопасти вентилятора в сохранности при работе ДВС на максимальных оборотах и высокой скорости вращения коленчатого вала, крыльчатку вентилятора соединяют со шкивом именно посредством гидро или вязкостной муфты. Встречается также определение термомуфты, которое применительно  зависимо от особенностей конструкции.

Муфта может частично или полностью блокироваться под воздействием увеличивающейся температуры жидкости, которой она заполнена. Такой заполняющей жидкостью выступает силикон. Увеличение температуры происходит в результате повышения оборотов коленчатого вала и возрастающей нагрузки на двигатель. Муфта блокируется и начинается вращение вентилятора охлаждения. Гидравлическая муфта отличается по принципу устройства от вязкостной муфты и блокируется зависимо от количества масла, которое находится в муфте.

Получается так, что вискомуфта зачастую заполнена силиконовым гелем, который имеет способность к изменению своих свойств под влиянием температуры.  В муфту  заливают силиконовое масло в количестве около 30-и или 50-и мл. Блокировка муфты оказывает влияние на скорость вращения вентилятора независимо от частоты вращения коленвала ДВС.  Если силовой агрегат выходит на режим высоких оборотов, тогда муфта замедляет вращение крыльчатки, тем самым оберегая вентилятор от разрушения при высокой скорости вращения. Главной задачей всех типов муфт, которые отличаются по принципу работы и конструктивным особенностям,  является удержание скорости вращения вентилятора в строго ограниченных рамках. Вискомуфта обеспечивает такой диапазон оборотов, который необходим крыльчатке для наиболее эффективного охлаждения.

Как уже было сказано, вентиляторы с механическим приводом стали редким явлением, но полностью не исчезли. Такое устройство еще можно встретить на некоторых моделях авто, которые имеют продольно расположенный силовой агрегат. Еще одним сегментом автомобилей, в котором установка вентилятора с подобным типом привода является повсеместной и оправданной, оказываются мощные внедорожники. Такие машины способны преодолевать водные препятствия и подготовлены  для эксплуатации в условиях крайне повышенной влажности. Дело в том, что любая электроника выходит из строя после контакта с водой, а вискомуфты являются полностью герметичными устройствами и не боятся влаги.

Электрический привод

Активное развитие и внедрение электронных устройств управления и контроля различных систем в процессе работы двигателя привело к появлению вентилятора радиатора с электрическим приводом. Данный привод имеет отдельный электродвигатель и собственную систему управления. Контроллер позволяет задавать интенсивность работы крыльчатки и гибко изменять скорость и длительность вращения вентилятора на основе показаний температурного датчика. Датчик измеряет показания температуры охлаждающей жидкости в ДВС. Такое решение повысило не только эффективность, но и позволило добиться улучшенной равномерности охлаждения двигателя сравнительно с системами, которые основаны на использовании вискомуфты.

Принцип работы и устройство вентилятора охлаждения двигателя

Вентиляторы бывают трех типов:

1. с вискомуфтой;
2. с электронным блоком управления;
3. с термовыключателем.

Системы на основе вискомуфты можно встретить довольно редко, в основном на авто с продольным расположением движка и на серьезных внедорожниках, которые предназначены для пересечения водных преград. Это связано с тем, как работает вентилятор охлаждения двигателя. Вискомуфта, которая отвечает за его вращение, является герметичной, что защищает ее от воды. А электрические вентиляторы под воздействием воды сразу же выходят из строя.

Вискомуфта наполнена специальным силиконовым маслом, которое под воздействием температуры меняет свои свойства и в зависимости от степени нагрева скорость вращения вентилятора увеличивается или уменьшается.

Основные составляющие вискомуфты:

1. Герметичный корпус заполненный силиконовой жидкостью (гель или масло);
2. Пакет дисков ведомого вала;
3. Пакет дисков ведущего вала.

Принцип работы вискомуфты основан на передаче вращения от ведущего вала ведомому за счет пакетов дисков помещенных в силиконовую жидкость. Вязкость жидкости меняется в зависимости от температуры

Устройство вентилятора с электроприводом включает в себя электродвигатель, электронный блок управления, температурный датчик, реле включения вентилятора. Более современная конструкция предполагает наличие двух датчиков температуры. Один из них вмонтирован в выходящий из радиатора патрубок, а второй встраивается в корпус термостата или же в патрубок, выходящий из двигателя. Блок управления, в зависимости от разницы показаний этих двух датчиков, управляет вентилятором охлаждения двигателя.

Для настройки режима работы электродвигателя, а значит и самого вентилятора системы охлаждения двигателя, важно также наличие расходомера воздуха и датчика, следящего за частотой вращения коленвала (коленчатого вала). После получения блоком управления сигналов со всех датчиков он их обрабатывает, активирует реле, которое включает вентилятор, и следит за скоростью вращения крыльчатки

Такие вентиляторы охлаждения устанавливаются на многих современных автомобилях, в том числе и Chevrolet-Нива.

Электрические вентиляторы охлаждения двигателя Шевроле Нива

В прошлые времена, когда электронного блока еще не существовало, применялись вентиляторы с термовыключателем, который выполнял функцию включения/выключения электродвижка вентилятора.

Термовыключатель вентилятора радиатора

Принцип действия таких вентиляторов следующий: с температурного датчика, установленного в корпусе блока цилиндров, передается сигнал на специальную шкалу, которая расположена в салоне. В зависимости от этого показателя, а также от реагирования на изменение температуры жидкости в радиаторе непосредственно термовыключателем, происходит его включение и последующее выключение.

При увеличении температуры охладителя до определенного значения, внутри термовыключателя замыкаются контакты, которые подключены к цепи питания вентилятора, и подается ток на электромотор, который начинает вращать крыльчатку вентилятора. Когда температура жидкости падает до нижнего предела, контакты размыкаются, что приводит к выключению вентилятора.

Радиальный

Радиальное или центробежное устройство отличается от других видов необычным спиральной конструкции кожухом, в котором расположено рабочее колесо, сжимающее при вращении воздушные массы, перемещая их в направлении от центра к периферийной части. В кожух поток поступает под воздействием центробежных сил от вращения колеса с лопастями.

Лопатки приварены к полому цилиндру по всему его периметру строго параллельно оси вращения при помощи стальных дисков, концы их загнуты внутрь или наружу, что зависит от прямого назначения устройства. Вращение может производиться в любую сторону — это зависит от того, как устроен вентилятор, и какие перед ним поставлены задачи (нагнетания или вытяжки).

Основные компоненты радиального вентилятора показаны на чертеже ниже, где 1- корпус; 2 — рабочее колесо; 3 — лопасти рабочего колеса; 4 — ось вентилятора; 5 — станина; 6 — двигатель; 7 — выхлопной патрубок; 8 — фланец всасывающего патрубка

Плюсы:

• выдерживает приличные перегрузки;
• экономия энергоресурсов до 20%;
• небольшой диаметр рабочего колеса;
• невысокие скорости вращения вала привода.

Минусы:

• высокие вибрации и шум;
• требовательность к качеству изготовления вращающихся частей.

Вентилятор системы охлаждения: зачем и для чего?

Для начала давайте вспомним, для чего вообще нужен этот вентилятор. Данный элемент является частью системы охлаждения двигателя автомобиля, принцип работы который мы сейчас кратенько рассмотрим.

Подавляющее большинство современных легковых авто оборудованы жидкостной системой охлаждения. Это значит, что теплоносителем в ней выступает специальная жидкость – дистиллированная вода или антифриз.

Источником тепла, как Вы знаете, является сам мотор, который в процессе работы довольно ощутимо нагревается. Чтобы избавить сердце автомобиля от такой напасти необходимо его принудительно остужать.

Для этого в ключевых частях силового агрегата проделаны каналы, по которым бежит та самая жидкость. Имея отличную теплопроводность она отбирает ненужное тепло, нагреваясь сама. Понятное дело, что на ходу подливать холодной водички в систему никто не будет, поэтому, прежде чем она вновь поступит к мотору, её температуру необходимо понизить.

Для этого система содержит насос, качающий жидкость, расширительный бачок, термостат, поддерживающий определённый уровень нагрева, необходимый для нормальной работы двигателя, радиатор – основной элемент для понижения температуры жидкости и, собственно, вентилятор радиатора.

На последнем лежит функция по улучшению эффективности охлаждения – он увеличивает поток набегающего воздуха, благодаря чему жидкость, проходящая через радиатор, остывает качественнее. Обычно, вентилятор работает непостоянно — блок управления двигателя включает его только тогда, когда датчик температуры мотора или антифриза сигнализирует о перегреве, но бывают и исключения. О них далее…

Устройство вентилятора радиатора

Автомобильный вентилятор системы охлаждения ДВС имеет минимум четыре лопасти, которые закреплены на едином общем шкиве. Лопасти расположены под определенным углом относительно плоскости вращения. Это сделано для максимально эффективного забора и последующей подачи воздуха. Жестко установленных закономерностей в устройстве вентилятора нет, хотя наиболее распространенной стала такая конструкция, которая включает в себя крыльчатку на 8 лопастей.

Разновидности привода

Вентилятор радиатора может отличаться по конструкции привода. Существующие типы делятся на:

• механический;
• гидромеханический;
• электрический;

Механический привод

Такой привод представляет собой конструкцию, которая является по сути постоянным приводом от коленчатого вала силовой установки. Такой привод является простейшим и реализован при помощи ременной передачи. Основным недостатком механического привода является отбор мощности у агрегата, которая расходуется на обеспечение постоянного вращения вентилятора. Сегодня механический привод практически не используется в системах охлаждения на гражданских авто.

Гидромеханический привод

Данный тип привода представляет собой решение, которое реализовано путем установки вязкостной муфты (вискомуфты) или гидравлической муфты. Указанные муфты имеют постоянный привод от коленчатого вала двигателя. Для того, чтобы сохранить лопасти вентилятора в сохранности при работе ДВС на максимальных оборотах и высокой скорости вращения коленчатого вала, крыльчатку вентилятора соединяют со шкивом именно посредством гидро или вязкостной муфты. Встречается также определение термомуфты, которое применительно зависимо от особенностей конструкции.

Муфта может частично или полностью блокироваться под воздействием увеличивающейся температуры жидкости, которой она заполнена. Такой заполняющей жидкостью выступает силикон. Увеличение температуры происходит в результате повышения оборотов коленчатого вала и возрастающей нагрузки на двигатель. Муфта блокируется и начинается вращение вентилятора охлаждения. Гидравлическая муфта отличается по принципу устройства от вязкостной муфты и блокируется зависимо от количества масла, которое находится в муфте.

Получается так, что вискомуфта зачастую заполнена силиконовым гелем, который имеет способность к изменению своих свойств под влиянием температуры. В муфту заливают силиконовое масло в количестве около 30-и или 50-и мл. Блокировка муфты оказывает влияние на скорость вращения вентилятора независимо от частоты вращения коленвала ДВС. Если силовой агрегат выходит на режим высоких оборотов, тогда муфта замедляет вращение крыльчатки, тем самым оберегая вентилятор от разрушения при высокой скорости вращения. Главной задачей всех типов муфт, которые отличаются по принципу работы и конструктивным особенностям, является удержание скорости вращения вентилятора в строго ограниченных рамках. Вискомуфта обеспечивает такой диапазон оборотов, который необходим крыльчатке для наиболее эффективного охлаждения.

Электрический привод

Активное развитие и внедрение электронных устройств управления и контроля различных систем в процессе работы двигателя привело к появлению вентилятора радиатора с электрическим приводом. Данный привод имеет отдельный электродвигатель и собственную систему управления. Контроллер позволяет задавать интенсивность работы крыльчатки и гибко изменять скорость и длительность вращения вентилятора на основе показаний температурного датчика. Датчик измеряет показания температуры охлаждающей жидкости в ДВС. Такое решение повысило не только эффективность, но и позволило добиться улучшенной равномерности охлаждения двигателя сравнительно с системами, которые основаны на использовании вискомуфты.

Электрическая схема вентилятора

Электрическая схема вентилятора состоит из двух частей – электродвигателя с пусковым конденсатором и блоком включения и регулировки скорости вращения лопастей.

Электродвигатель представляет собой металлический корпус (статор) в котором закреплены и соединены по приведенной схеме обмотки из медного провода. В корпусе в подшипниках скольжения также закреплен ротор, который реагируя на появление при прохождении через обмотки статора электромагнитного поля, вращается.

Подавая с помощью взаимосвязанных между собой переключателей S1, S2 и S3 питающее напряжение на обмотки L1, L2 или L3 можно регулировать скорость воздушного потока. Обмотка электродвигателя L4 и закрепленный на корпусе двигателя конденсатор, С1 служат для запуска двигателя.

Если обмотка L4 или конденсатор С1 будет в обрыве, то двигатель при включении в автоматическом режиме не запуститься. Но если провернуть крыльчатку рукой по часовой стрелке, то лопасти начнут вращаться. Таким способом можно определить неисправность этой цепочки.

В некоторых моделях вентиляторов для защиты обмоток от перегрева при неисправности устанавливается термопредохранитель (на схеме обозначен St°) на температуру срабатывания около 125°С.

Термопредохранитель при нагреве свыше расчетной температуры разрывает цепь и питающее напряжение не поступает на обмотки двигателя. Это предотвращает их перегорание в случае заклинивания ротора при выработке смазки. Термопредохранитель обычно устанавливают на торце обмоток статора.

Термопредохранители бывают двух видов – одноразовые и самовосстанавливающиеся. Последние при нагреве свыше указанной на их корпусе температуры разрывают цепь, а когда остынут, то опять замыкают. Это позволяет избежать необходимость их замены в случае заклинивания ротора.

Почему постоянно работает вентилятор охлаждения

Если вентилятор двигателя работает постоянно, то на это может быть 7 причин.

• Отказ датчика температуры охлаждающей жидкости либо повреждение его проводки. Если от датчика до ЭБУ идет некорректная информация (завышенный или заниженный сигнал, его отсутствие, короткое замыкание), то в ЭБУ формируются ошибки, в результате чего блок управления переводит двигатель в аварийный режим, в котором вентилятор «молотит» постоянно, дабы не было перегрева двигателя. Понять, что неисправность именно в этом, можно будет по трудному запуску двигателя когда он еще не прогрет.
• Замыкание проводов на «массу». Нередко вентилятор постоянно работает в случае, если у него перетирается минусовой провод. В зависимости от конструкции двигателя это может быть в разных местах. Если конструкцией мотора предусмотрены два ДТОЖ, то при обрыве «минуса» первого датчика вентилятор будет «молотить» при включенном зажигании. В случае повреждения изоляции проводов второго ДТОЖ вентилятор работает постоянно при запущенном двигателе.
• Неисправное реле включения вентилятора. У большинства автомобилей питание вентилятора состоит из «плюса» от реле и «минуса» от ЭБУ по температуре от ДТОЖ. «Плюс» подается постоянно, а «минус» при достижении рабочей температуры антифриза.
• «Глюки» электронного блока управления. В свою очередь некорректная работа ЭБУ может быть вызвана сбоем в его программном обеспечении (например, после перепрошивки) либо при попадании внутрь его корпуса влаги. В качестве влаги может быть банальный антифриз, который попал в ЭБУ (актуально для автомобилей «Шевроле Круз», когда антифриз попадает в ЭБУ через порванную трубку подогрева дроссельной заслонки, она находится возле ЭБУ).
• Грязный радиатор. Это касается как основного радиатора, так и радиатора кондиционера. При этом зачастую вентилятор работает постоянно при включенном кондиционере.
• Датчик давления фреона в кондиционере. При выходе его из строя и при утечке хладагента система «видит», что радиатор перегревается, и пытается охладить его с помощью постоянно включенного вентилятора. У некоторых автолюбителей при включении кондиционера постоянно работает вентилятор охлаждения. На самом деле так быть не должно, поскольку это указывает либо на забитый (загрязненный) радиатор, либо на проблемы с датчиком давления фреона (утечка фреона).
• Низкая эффективность системы охлаждения. Поломки могут быть связаны с низким уровнем ОЖ, его утечкой, неисправным термостатом, выходом из строя помпы, разгерметизацией крышки радиатора либо расширительного бачка. При такой проблеме вентилятор может работать не постоянно, а в течение длительного времени или часто включаться.

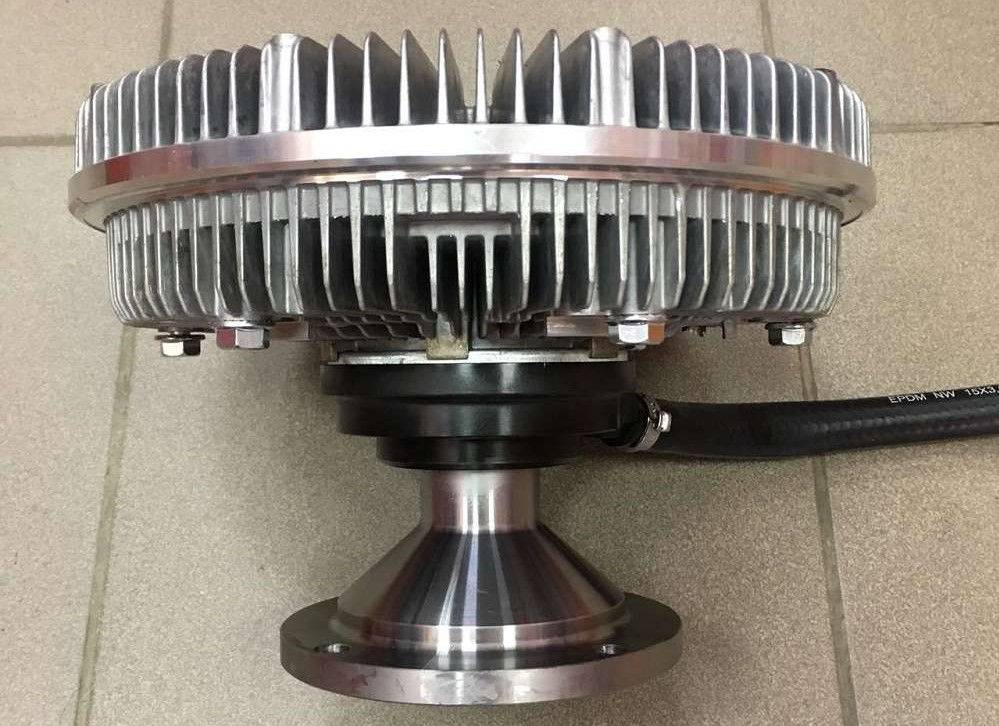

Что собой представляет вискомуфта вентилятора

Под таким странным названием подразумевается особый механизм, на котором лежит функция избирательной передачи, определяющаяся внешними условиями и крутящим моментом. Муфта имеет вид герметичного корпуса. Внутри него располагаются диски, разбитые на два ряда. Один ряд дисков соединяется с ведомым валом, соответственно, второй ряд связан с ведущим. Конструкция механизма предусматривает возможность чередования дисков между собой. Их конструкция имеет отверстия и выступы.

Внутри вискомуфты имеется специальная жидкость с вязкой структурой, потому механизм часто называется вязкостным. Чаще всего для изготовления этого вещества используется силикон. Для жидкости характерны уникальные особенности, которые определяют её эффективное использование. Возможности этого вещества сводятся к следующему:

• при увеличении интенсивности перемешивания возрастает показатель вязкости;
• при нагреве повышается коэффициент расширения.

Такие особенности определяют принцип работы вискомуфты, который будет изучен дальше.

Где находится вискомуфта

Этот механизм занимает место между радиатором охлаждения автомобиля и шкифом помпы. Он выполняет ряд важных функций:

1. Контроль скорости вращения лопастей вентилятора, который охлаждает силовой агрегат автомобиля.
2. Обеспечение эффективности работы двигателя благодаря активизации вентилятора в нужные моменты.
3. Снижение нагрузки, которую испытывает силовой агрегат.

Муфта может крепиться на фланцевой вал, который, в свою очередь, устанавливается на шкив помпы. Также вал может навинчиваться на вал помпы. Дальше нужно разобраться с тем, как работает вискомуфта вентилятора охлаждения.

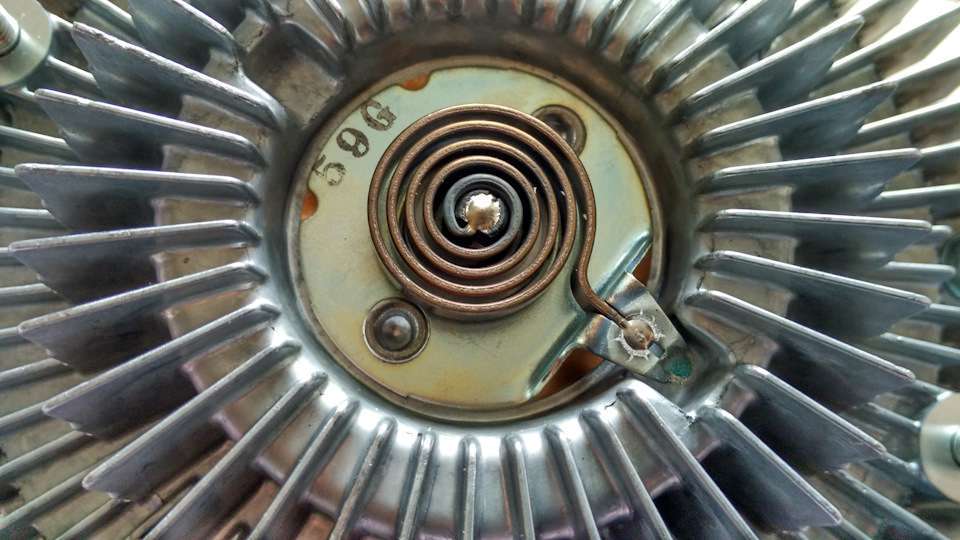

Как работает вискомуфта вентилятора охлаждения

Знакомство с вискомуфтой вентилятора будет невозможным без изучения принципа работы этого механизма. Неопытному автомобилисту этот процесс может показаться сложным, хотя, на самом деле, всё устроено просто и понятно. Принцип работы вискомуфты вентилятора охлаждения основан на функционировании биметаллического датчика. Он находится впереди вискозного вентилятора. Этот элемент реагирует на температуру, которая передаётся через радиатор системы охлаждения.

1. При низкой температуре чувствительный датчик заставляет клапан сжиматься. Это приводит к сохранению масла внутри вискомуфты в пределах резервуара. Муфта на вентиляторе дезактивируется и продолжает вращаться лишь на 20% от интенсивности вращения мотора.
2. При повышении температуры до рабочего уровня датчик расширяется и заставляет клапан вращаться. Это приводит к перемещению масла по камере к внешним краям. Активизируется сцепление с вентилятором и скорость вращения муфты увеличивается с 20% до 80%.

При движении ТС с постоянной скоростью вращение дисков равномерное и не сопровождается перемешиванием масла между ними. При возникновении разницы между скоростями вращения валов (ведомого и ведущего) диски также начинают работать в разных режимах. Это приводит к увеличению вязкости силиконовой жидкости. В таком состоянии она оказывает воздействие на передачу крутящего момента.

При возникновении большой разницы между скоростями вращения дисков жидкость становится практически твёрдой, что приводит к блокированию вискомуфты. Устройство вискомуфты вентилятора изучили, теперь необходимо научиться проверять исправность работы этого механизма.

Распространенные неисправности и диагностика

Помните, что диагностировать неисправность вентилятора системы охлаждения стоит с предельной осторожностью, так как вращающаяся крыльчатка может серьезно повредить пальцы рук или другие части тела! Не редки случаи, когда неисправный вентилятор неожиданно приходит в движение!

Вентиляторы системы охлаждения устанавливаются как перед радиатором, так и за ним, со стороны моторного отека. Устоявшегося единого стандарта касательно места установки среди конструкторов не существует. Многие владельцы автомобилей также часто задаются вопросом о том, в каком направлении дует вентилятор. Бытует мнение, что он осуществляет обдув радиатора для лучшего охлаждения ОЖ. Стоить запомнить, что дует вентилятор исключительно на двигатель независимо от места его расположения. Установка перед радиатором никак не означает, что обдувается только сам радиатор. Изменение направления обдува недопустимо.

Любой электрический двигатель или вискомуфта разной мощности и технологии производства, а также электронный блок или регулятор, созданный для управления, не могут обеспечить 100% гарантию защиты от неисправностей. Проблема усугубляется еще и тем, что вышедший из строя вентилятор системы охлаждения силового агрегата немедленно повлечет за собой серьезные последствия в виде перегрева мотора. Даже контрольные приборы, созданные для своевременного информирования водителя в критический момент, выходят из строя. Контролировать состояние вентилятора и его исправность нужно с завидной регулярностью. В движении также стоит лишний раз взглянуть на указатель температуры на панели приборов при первой такой возможности.

Более простые системы с термовыключателем легко поддаются диагностике неисправностей

Что касается современных авто, тогда очень важно правильно определить не только саму поломку вентилятора, но и выявить вышедший из строя элемент в цепи из нескольких устройств. В самом начале диагностики нужно обнаружить проблему, по причине которой перестал работать вентилятор

Выйти из строя может любой из датчиков, блок управления или сам электрический мотор. Диагностировать неисправность вполне можно самостоятельно, придерживаясь приведенных ниже рекомендаций.

Системы с механическим приводом диагностируются быстро. Просто понаблюдайте за вентилятором, который должен вращаться постоянно. Если Вы видите вращение и лопасти крыльчатки целы, тогда ищите проблему в другом месте. Перегреваются двигатели с вискомуфтой из-за неисправного вентилятора только в том случае, если муфта не обеспечивает достаточной блокировки крыльчатки в режиме высоких оборотов коленвала. Результатом становится низкая скорость вращения вентилятора и такой обдув, который не соответствует нагрузке на мотор. Определить неисправность муфты можно путем анализа скорости вращения вентилятора на низких и высоких оборотах.

Если в автомобиле установлен электрический вентилятор охлаждения, тогда начните с контроля его работы. Когда вентилятор не включается при очевидном перегреве, можно воспользоваться следующим методом диагностики систем с термовыключателем:

Если вентилятор после такой операции принудительно заработал, тогда вполне очевидна неисправность термомвыключателя. Неработающий же вентилятор будет означать неисправность именно в нем или в других участках цепи. Конструкция может также состоять из двойного термодатчика. Проверку стоит производить в два этапа, хотя принцип остается таким же. В самом начале замыкают первые два контакта, после чего вентилятор должен вращаться на малых оборотах. Далее замыкается вторая пара, после чего скорость вращения должна заметно возрасти.

Бывает и так, что вентилятор охлаждения радиатора дует постоянно, без видимых пауз. Такие симптомы являются достаточно распространенными. Это может указывать на выход из строя датчика включения. Проверку стоит осуществлять при включенном зажигании путем дальнейшего удаления соответствующего разъема с датчика. Если вентилятор после этого не выключился, тогда регулятор отключения следует заменить. Дополнительно можно выполнить проверку предохранителя в том случае, если возникшие проблемы с работоспособностью вентилятора охлаждения не исчезли.

Указанные выше способы нельзя рекомендовать тем автовладельцам, которые обладают машиной с электронным устройством для контроля скорости вращения вентилятора охлаждения. Самостоятельно неискушенному водителю можно проверить только исправность предохранителя, который отвечает за данный участок. Дальше необходимо обратиться за помощью в автосервис.

Преимущества гидромуфты

Если рассматривать другие разновидности муфт в приводе вентилятора, а именно электрическую и вискомуфты, у гидромуфты на лицо явные преимущества.

• Отсутствует целая электрическая цепь для управления и контроля над работой узла.
• Более высокая надёжность конструкции, что увеличивает время безотказной работы во время эксплуатации двигателя.
• Включение и выключение вентилятора у гидромуфты самое быстрое.

Все явные преимущества гидромуфты заметно ухудшает не самый надёжный элемент системы – её выключатель. На практике используют разные способы для поднятия общей надёжности. Один из таких – применение выключателя от «Урал-4320».

Вентиляторы с вискомуфтой

Система, в основе которой имеется вискомуфта, не распространена. Ею оборудуются машины с продольным расположением силового агрегата, а также она используется на крупногабаритных внедорожниках, применяемых для преодоления водных преград. Это обусловлено принципом работы подобного вентилятора охлаждения. Вискомуфта является полностью герметичной конструкцией, поэтому надежно защищена от проникновения воды. Под ее воздействием электрические системы моментально выйдут из строя. Вискомуфта наполняется специальным силиконовым маслом или гелем. Оно меняет свои свойства при воздействии температур. Скорость вращения устройства будет уменьшена или увеличена в зависимости от уровня нагрева. Данный вентилятор охлаждения состоит из герметичного корпуса, наполненного силиконовой жидкостью, а также пакетов дисков ведомого и ведущего валов. Принцип работы основан на передаче вращения от ведущего к ведомому валу за счет пакетов дисков.
