Дизельные форсунки: особенности конструкции

Расположение и принцип работы форсунок

Топливная форсунка состоит из нескольких основных частей:

  • герметичный корпус;
  • фильтр;
  • запорный клапан;
  • распылитель.

В зависимости от типа привод клапана может быть механическим, электрогидравлическим, электромагнитным, с помощью пьезоэлемента. Топливный насос нагнетает горючее под давлением. Топливо первоначально проходит через фильтр, препятствующий попаданию механических загрязнений на распылитель. Затем либо по команде электронного блока управления, либо под действием гидромеханического воздействия, запорный клапан открывается. Топливо поступает на распылитель, в торце которого имеется несколько калиброванных отверстий. Проходя через них, струя топлива превращается в мелкодисперсную взвесь. Чем меньше размер капель, тем качественнее распыление.

Форсунки устанавливаются на двигатель таким образом, что входное отверстие находится снаружи блока и подсоединено к топливопроводу. В системе, которая впрыскивает топливо во впускной тракт, распылитель располагается внутри впускного коллектора. В системах непосредственного впрыска — в камере сгорания, выше верхней мертвой точки хода поршня. В местах соединения корпуса форсунок со стенками блока (коллектора) установлены термостойкие уплотнители, препятствующие проникновению неучтенного воздуха в цилиндр.

Принцип действия электрогидравлической форсунки

Устройство электрогидравлической форсунки двигателяЭлектрогидравлический инжектор (насос-форсунка) — это форсунки топливные дизельные. Они подходят для типовых ТНВД и систем Common Rail. Состоят такие форсунки из следующих элементов:

  • сопло;
  • пружина;
  • камера управления;
  • дроссель слива;
  • якорь электромагнита;
  • магистраль слива топлива;
  • разъем для подключения к электрической цепи;
  • обмотка возбуждения;
  • штуцер подачи топлива;
  • дроссель на впуске;
  • поршень;
  • игла распылителя.

В момент начала цикла управляющий электромагнитный клапан форсунки полностью закрыт. Топливо в системе давит на поршень, находящийся в камере управления, а игла инжектора плотно прижата к седлу. ЭБУ двигателя подает напряжение на обмотку возбуждения электромагнитного клапана. Дроссель слива открывается, и топливо поступает в сливную магистраль.

Дроссель впуска, в свою очередь, не позволяет мгновенно выровнять давление на впуске и в камере управления. Таким образом, на некоторый промежуток времени усилие, воздействующее на поршень, уменьшается, а давление на иглу остается высоким. Эта разность давлений и обеспечивает подъем иглы и впрыск топлива.

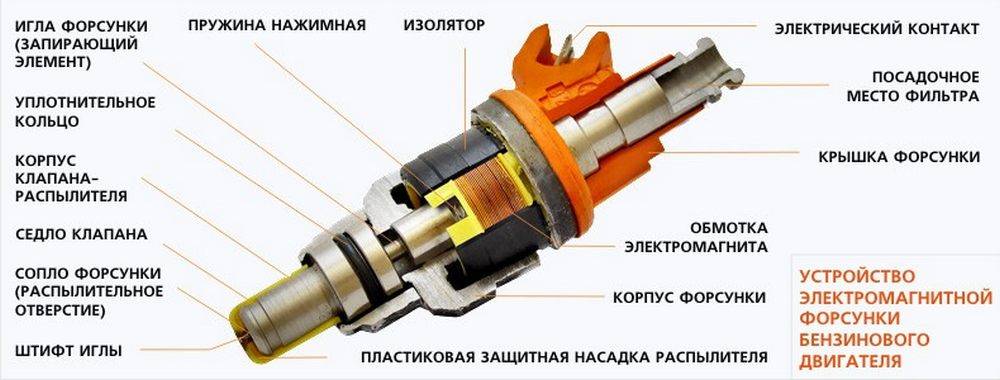

Устройство

По сути, современная форсунка представляет собой клапан на базе электромагнита с программным управлением. Она включает в себя следующие конструктивные элементы:

  • резиновая прокладка;
  • фильтр;
  • коннектор;
  • индукционная катушка с подвижным сердечником, управляемый ЭБУ;
  • возвратная пружина сердечника;
  • входной коллектор;
  • распылительная игла;
  • сопло.

Находятся форсунки на головке цилиндроблока. Сколько их там, зависит от общего количества цилиндров, так как для каждого требуется по одной. В подавляющем большинстве легковых автомобилей их 4.

Что касается схемы расположения, то в большинстве «легковушек» форсунки выстроены в один ряд и закреплены на полой металлической трубке, по которой в них и поступает топливо.

Узнать, есть ли форсунки в конкретном двигателе и где они расположены проще всего прочитав технический паспорт транспортного средства.

До того, как форсунки начали использовать на инжекторных двигателях совместно с блоком управления, они имели несколько другое устройство. Вместо индукционной катушки с подвижным сердечником в них стоял клапан высокого давления, который срабатывал после нагнетания горючего топливным насосом при достижении определенного давления. Подобные устройства до сих пор используются на некоторых моделях дизельных двигателей.

Принцип работы форсунки

Работу автомобильной форсунки для большей наглядности можно разделить на несколько этапов:

  • топливо под давлением поступает на входной коллектор устройства;
  • ЭБУ в зависимости от степени нажатия на акселератор посылает на катушку электроток того или иного напряжения;
  • сердечник катушки перемещается, в результате чего игольчатый клапан переходит в открытое положение;
  • топливо начинает поступать в сопло, располагающееся на конце иглы, после чего оказывается в цилиндре и формирует смесь с нагнетенным туда воздухом.

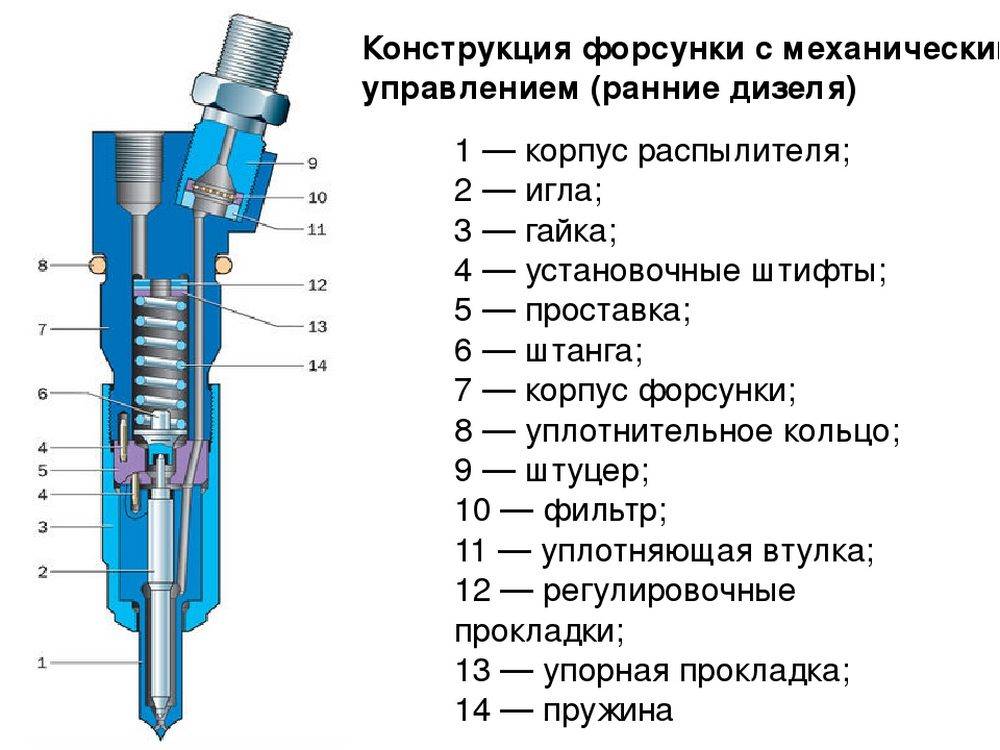

Если речь идет о механической форсунке, то принцип ее работы будет несколько отличаться:

  • под действием топливного насоса на 3-м такте двигателя горючее начинает поступать во входной коллектор форсунки;
  • под воздействием интенсивного давления, обеспеченного насосом, клапан устройства открывается и топливо попадает в цилиндр.

Подобным образом форсунки работают на дизельных двигателях.

Основные методов очистки:

  • вручную с источником электроэнергии (батареей, аккумулятором и т. п.) и со специальной жидкостью (рекомендуем использовать обычный очиститель карбюратора – к примеру, марки ВЭЛВ);
  • топливом с добавлением присадок;
  • ультразвуком и с использованием стенда (нужно будет обратиться в специализированное СТО).

Кстати, раз уж мы упомянули выше систему Common Rail, нельзя не отметить, что:

  • по сравнению с традиционными устройство таких форсунок сложнее, и они чаще нуждаются в замене;
  • если клапан хотя бы одной форсунки залипнет в открытом положении, произойдет разгерметизации все системы, и она станет недееспособной;
  • использовать можно только высококачественное топливо.

Однако систему Common Rail проще ремонтировать.

Преимущества и недостатки

Преимущества топливных форсунок:

  • Экономия при расходе топлива благодаря точной системе дозирования;
  • Минимальный уровень токсичности двигателей, оснащенных топливными форсунками;
  • Возможность увеличения мощности силового механизма до 10%;
  • Простота и легкость при запуске в любую погоду;
  • Возможность улучшения динамических показателей любого автомобиля;
  • Отсутствие необходимости в частой замене и чистке

Недостатки форсунок:

    • Возможные сбои в работе или серьезные поломки в результате использования топлива низкого качества, которое губительно сказывается на чувствительном механизме форсунок.
    • Высокая стоимость ремонта и замены форсунки в целом и отдельных ее элементов.

Что такое форсунка

Это устройство, которое предназначено для точной дозировки и распыления под давлением жидкостей, реже порошков и газов. Наибольшее применение они получили в современных двигателях внутреннего сгорания, где для выполнения экологических норм требуется строго дозированная подача распыленного горючего. Мелкодисперсные капли бензина, солярки, сжиженного газа или мазута лучше перемешиваются с воздухом, чем струя, что приводит к более полному сгоранию топливно-воздушной смеси. Увеличивается мощность, улучшается экономичность двигателя внутреннего сгорания. Существенно уменьшаются выбросы токсичных отработанных газов.

История изобретения и совершенствования

Первую в мире форсунку предложил русский изобретатель Александр Иванович Шпаковский. Случилось это в 1864 году. Изделие было создано для распыления порошка, но из-за несовершенства конструкции распространения не получило. Более удачным оказался опыт российского и советского инженера Владимира Григорьевича Шухова, в 1880 году предложившего устройство, работающее с жидким топливом.

Его прибор, который использовался для распыления мазута, благодаря простой конструкции и технологичности, получил широкое применение. В некоторых отраслях техники форсунки Шухова применялись до середины XX века. Все современные конструкции основаны на принципах, заложенных этим конструктором.

Толчок к массовому применению инжекторов дало изобретение Рудольфом Дизелем двигателя с воспламенением от сжатия, названного в его честь дизелем. В первом двигателе сжатый воздух перемешался с угольной пылью, выступавший в качестве горючего материала.

Дизель столкнулся с трудностями в точной дозировке смеси. Решить их удалось, заменив угольную пыль керосином и применив форсунки. С этого момента началось усиленное совершенствование систем впрыска топлива. Первым на этом пути оказался Роберт Бош, который предложил несколько типов впрыскивающих устройств, а главное, сумел соединить форсунки с насосом высокого давления. Этот принцип и лежит в основе современных систем впрыска топлива, когда распыленное горючее впрыскивается в двигатель необходимыми порциями при давлении, превышающим атмосферное.

В дальнейшем инжекторы полностью вытеснили карбюраторы на бензиновых моторах. Дизели получили высокоточные приборы, распыляющие топливо под давлением несколько сотен, а то и тысяч атмосфер. Такие форсунки выдерживают до миллиарда циклов впрыска, изготавливаются с микронными допусками, высокое быстродействие обеспечивает длительность импульса до десятитысячной доли секунды.

Основная функция топливной системы, описание её работы

Предназначение топливной системы дизельного двигателя состоит в том, чтобы  подавать в цилиндры чётко отмеренный объём дизтоплива, в конкретный момент времени и под определённым давлением. Поэтому, из-за необходимости обеспечения постоянно высокого давления, а также за счёт высоких требований к точности работы, топливная система дизельного двигателя будет посложнее в конструкции, чем у бензинового, и достаточно дорого стоит.

Теперь попробуем представить себе бесперебойную работу топливной системы в поэтапном режиме, а для этого разберём по порядку отдельные её составные части. Итак, топливный бак служит для размещения солярки и обеспечения бесперебойной её подачи в систему. Эту функцию выполняют трубопроводы. Вначале топливоподкачивающий насос высасывает из бака горючее и через фильтры подаёт его в распределительную магистраль низкого давления. При этом в системе поддерживается стабильное давление в три атмосферы. Топливо дважды проходит  фильтрацию, проходя через фильтры грубой и тонкой очистки.

В задачу топливных фильтров входит контроль за чистотой горючего и избавлением его от возможных посторонних примесей – от частичек грязи, воды, песчинок. Прошли те времена, когда дизели были весьма непритязательными к качеству топлива. Современные дизельные моторы требуют очень чистой солярки для сохранения достойных показателей своей работы. Чистота горючего сейчас – одно из основных и непременных условий эффективной работы двигателя. Топливо подаётся только в том случае, если в системе нет воздуха.

После фильтрации солярка попадает в магистраль высокого давления. Эта часть топливной системы обеспечивает подачу и впрыскивание необходимого количества топлива в цилиндры двигателя в определённые моменты. Топливный насос высокого давления, в соответствии с порядком работы цилиндров, по топливопроводам высокого давления подаёт солярку к форсункам.

Форсунки, размещённые в головках цилиндров, впрыскивают и распыляют горючее в камеры сгорания двигателя. Так как топливоподкачиваюший насос постоянно подаёт топливному насосу высокого давления топлива «с запасом», то есть несколько больше, чем нужно, то его избыток, а с ним – и попавший в систему воздух, по специальным дренажным трубопроводам, отводится обратно в бак.

Для обеспечения синхронного впрыска горючего устроена специальная топливная рамка, к которой и подсоединяются форсунки. Они своими головками находятся во впускной трубе и распыляют топливо, сразу же в момент его подачи.

ТНВД создаёт необходимый для впрыска показатель давления, и топливо распределяется по всем цилиндрам мотора. Количество впрыскиваемого топлива, а вместе с ним – и мощностной режим работы двигателя, варьируются нажатиями на педаль акселератора. В современных дизельных двигателях просто нажатием педали «газа» объём подаваемого топлива не увеличивается, а меняется лишь программа, по которой работают регуляторы.

Да, нажимая на педаль, водитель или механизатор уже не увеличивает этим непосредственную подачу топлива, как это было в карбюраторных движках прошлых лет. А только изменяет тем самым программы работы регуляторов, которые уже сами варьируют объём единовременной подачи горючего, по строго определённым зависимостям от числа оборотов, давления наддува, от положения рычага регулятора и т.п.

Принцип работы дизельных форсунок и частые неисправности

Начнем с того, что большинство форсунок для дизеля (за исключением насос-форсунок и систем Cоmmon Rail) устроены и работают по схожему принципу. Это значит, что их ремонт также предполагает похожие действия. Для лучшего понимания начнем с принципов работы.

Подача топлива на форсунки в дизелях реализована посредством его нагнетания под высоким давлением. Такое давление на каждую форсунку создает:

  • топливный насос высокого давления ТНВД;
  • насос-форсунки сами сжимают и впрыскивают топливо;
  • в системах Cоmmon Rail давление топлива поддерживается постоянно в специальном «аккумуляторе» высокого давления;

Теперь давайте рассмотрим работу наиболее распространенной системы питания с обычным ТНВД. Если просто, такой насос имеет механический привод и вращается от двигателя. Вращение шкива ТНВД позволяет плунжерным парам в устройстве насоса сильно сжимать дизельное топливо и выдавать давление около 300 кг/см². Затем происходит распределение дизтоплива на форсунки, что соответствует тактам работы двигателя.

Топливо поступает от насоса по магистралям высокого давления к форсунке, установленной на каждом цилиндре, после чего проходит через отдельный канал и оказывается внутри дизельной форсунки (в полости распылителя). Внутри распылителя конструктивным элементом является специальная конусная игла. Такая игла форсунки снизу притирается к седлу с очень большой точностью. Сверху иглу прижимает пружина. Указанная пружина давит на иглу через отдельную шайбу.

Шайба может иметь разную толщину, что определяет степень давления пружины на иглу. По этой причине шайбу называют регулировочной, так как от давления пружины будет зависеть и давление топлива, от которого сработает игла форсунки.

Срабатывание иглы происходит в результате того, что внутри форсунки накапливается нагнетаемое ТНВД топливо. Если иначе, когда горючее доходит до конуса иглы, дальнейший проход солярки становится невозможным, так как канал перекрыт иглой, плотно прижимаемой к седлу усилием пружины.

Однако ТНВД продолжает работать и нагнетать топливо, происходит рост давления, которое в определенный момент становится сильнее давления пружины. В результате игла приподнимается, горючее проходит в пространство между седлом и конусом иглы, попадает под высоким давлением в отверстия распылителя и далее происходит впрыск распыленного топливного заряда.

Время впрыска зависит от того, когда давление топлива внутри форсунки понизится до такой степени, чтобы пружина снова прижала иглу к седлу. Получается, канал для выхода топлива перекрывается, давление снова начнет расти и процесс повторяется.

Синхронная работа всего механизма предполагает точный впрыск топлива в цилиндре, в котором поршень приближается к ВМТ. Следующий впрыск в этом цилиндре в заданный момент будет возможен только при условии того, что игла закроется своевременно, то есть сразу после того, как давление топлива упадет.

Неисправности, которые могут привести к проблемам закрытия иглы после впрыска, не позволяют растущему давлению топлива снова открыть иглу строго в момент приближения поршня в ВМТ. В результате момент впрыска нарушается, дизельный двигатель начинает троить, функционировать с перебоями и т.д.

Например, если впрыск произойдет раньше, процесс сгорания топлива в цилиндре нарушается, дизель громко и жестко работает. Более того, значительно усиливается износ не только ДВС, но и проблемной форсунки.

Дело в том, что через неплотно закрытое седло происходит прорыв газов, механизм разрушается, подвергается сильному загрязнению от скопления нагара. На начальном этапе нагар удаляют путем промывки форсунок дизельного двигателя, то есть без ремонта.

При этом важно понимать, что нагарообразование является не причиной, а только результатом неполадок внутри самой форсунки. Другими словами, необходимо решать проблему точного срабатывания иглы, усилия пружины и эффективного перекрытия седла

Расположение и принцип работы

Топливная форсунка состоит из нескольких основных частей:

  • герметичный корпус;
  • фильтр;
  • запорный клапан;
  • распылитель.

В зависимости от типа привод клапана может быть механическим, электрогидравлическим, электромагнитным, с помощью пьезоэлемента. Топливный насос нагнетает горючее под давлением. Топливо первоначально проходит через фильтр, препятствующий попаданию механических загрязнений на распылитель. Затем либо по команде электронного блока управления, либо под действием гидромеханического воздействия, запорный клапан открывается. Топливо поступает на распылитель, в торце которого имеется несколько калиброванных отверстий. Проходя через них, струя топлива превращается в мелкодисперсную взвесь. Чем меньше размер капель, тем качественнее распыление.

Форсунки устанавливаются на двигатель таким образом, что входное отверстие находится снаружи блока и подсоединено к топливопроводу. В системе, которая впрыскивает топливо во впускной тракт, распылитель располагается внутри впускного коллектора. В системах непосредственного впрыска — в камере сгорания, выше верхней мертвой точки хода поршня. В местах соединения корпуса форсунок со стенками блока (коллектора) установлены термостойкие уплотнители, препятствующие проникновению неучтенного воздуха в цилиндр.

Принцип работы форсунки Common Rail

Форсунки Common Rail связаны с топливным аккумулятором высокого давления магистралями из толстостенных трубок, способных выдерживать давление до 2 500 бар. Форсунки системы Common Rail по аналогии с форсунками на дизельных двигателях с непосредственным впрыском топлива устанавливаются с зажимными скобами в головке цилиндра. Тем самым допускается возможность установки форсунок указанной системы на дизельные двигатели с непосредственным впрыском топлива без кардинальной модернизации головки блока цилиндров.

Необходимые время начала впрыска и величина подачи топлива (продолжительность впрыска) обеспечиваются открытием электромагнитного клапана каждой форсунки посредством команды от электронного блока управления ДВС, получающего сигналы о положении коленчатого вала и частоты его вращения через соответствующие датчики. Форсунка состоит из следующих основных функциональных блоков:

  • распылительный узел
  • система гидропривода
  • клапанный узел

Принцип действия форсунки

А – форсунка в состоянии покояB – форсунка открытаC – форсунка закрыта

1 – обратная топливная магистраль; 2 – катушка электромагнита; 3 – якорь электромагнита; 4 – шарик клапана; 5 – камера управляющего давления; 6 – конус иглы распылителя; 7 – сопловые отверстия распылителя; 8 – дроссельное отверстие отвода топлива; 9 – магистраль высокого давления; 10 – дроссельное отверстие подачи топлива; 11 – мультипликатор;

Форсунка в «состоянии покоя» (Рис А). Топливо подается по магистрали 9 высокого давления (см. рис. А) через подводящий канал к распылителю форсунки, а также через дроссельное отверстие 10 подачи топлива — в камеру 5 управляющего клапана. Через дроссельное отверстие 8 отвода топлива, которое может открываться электромагнитным клапаном, камера соединяется с обратной топливной магистралью 1. При закрытом дроссельном отверстии 8 гидравлическая сила, действующая сверху на мультипликатор 11 управляющего клапана и усилие пружины (ориентировочно, в зависимости от моделей ~30Н), превышает силу давления топлива снизу на конус 6 иглы распылителя. Вследствие этого игла прижимается к седлу распылителя и плотно закрывает сопловые отверстия 7 распылителя. В результате топливо в камеру сгорания не попадает.

Форсунка открыта, процесс впрыска (Рис В). При срабатывании электромагнитного клапана якорь электромагнита сдвигается вверх (на рис. 8), открывая дроссельное отверстие. Соответственно снижаются как давление в камере управляющего клапана, так и гидравлическая сила, действующая на мультипликатор. Под действием давления топлива на конус 6 игла распылителя отходит от седла и топливо через сопловые отверстия 7 впрыскивается в камеру сгорания цилиндра. Применение такого непрямого управления иглой вызвано тем, что непосредственного усилия электромагнитного клапана для быстрого подъема распылителя недостаточно. Также дополнительно для увеличения моментов (уменьшения времени срабатывания) применяются промежуточные вставки между мультипликатором и иглой распылителя — упругие стержни, способные сжиматься-распрямляться. А для исключения явления «отскока» шарика клапана в форсунках применяются демпфирующие устройства.

Форсунка закрывается/ закрыта (Рис. С). После закрытия клапана давление над мультипликатором повышается, вследствие чего он перемещается вниз и через упругий стержень воздействует на иглу распылителя. Благодаря упругому стержню (за счет его распрямления) скорость перемещения иглы увеличивается, а время опускания уменьшается. Игла полностью опускается и перекрывает доступ к сопловым отверстиям распылителя.

Более подробно и наглядно принцип работы форсунки Common Rail описан в анимационном ролике «Как работает форсунка Common Rail», размещенном на сайте нашей .

Чистка форсунок дизеля

Наличие отложений в канале и распылителе форсунки приводит к нарушению формы факела распыливания и уменьшению её пропускной способности. Типичными симптомами проявления данной неисправности являются:

— ухудшение пусковых характеристик двигателя (особенно в холодное время года); подёргивания и провалы при ускорении и на переходных режимах; — ухудшение динамики и уменьшение мощности двигателя; — увеличение расхода топлива; — ухудшение равномерности работы двигателя на холостом ходу (необязательно).

Игнорирование перечисленных симптомов и продолжение эксплуатации автомобиля вызывает следующие последствия:

— перегрев и повреждение нейтрализатора выхлопных газов; — пробой изоляции высоковольтных компонентов системы зажигания (провода, наконечники, катушки, бегунок распределителя и т.п.); — повреждение деталей ЦПГ вследствие возникновения очагов детонации (в большей степени характерно для турбированных двигателей).

Чистка форсунок дизеля

Выполнить очистку форсунок дизельного двигателя можно самостоятельно. Работы необходимо выполнять в чистоте и при хорошем освещении. Для этого форсунки снимают и промывают либо в керосине, либо в дизельном топливе без примесей. Перед обратной сборкой нужно обдуть форсунку сжатым воздухом.

Также важно проверить качество распыления топлива, то есть форму “факела” форсунки. Для этого существуют специальные методики

В первую очередь нужен испытательный стенд. Там подключают форсунку, подают на нее топливо и смотрят на форму и силу струи. Зачастую для испытаний используют чистый лист бумаги, который подкладывают под нее. На листе будут отчетливо видны следы попадания топлива, форма факела и другие параметры. В соответствии с этой информацией можно будет в дальнейшем провести необходимые корректировки. Для чистки сопла иногда используют тонкую стальную проволоку. Ее диаметр должен быть минимум на 0,1 мм меньше, чем диаметр непосредственно сопла.

Если диаметр сопла увеличен в диаметре на 10 или более процентов, то он подлежит замене. Также распылитель заменяют в случае, если разница в диаметрах отверстий будет более 5%.

Определение неисправности

Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.

Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора. В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.

Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.

Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.

Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.

В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать дополнительные манипуляции.

После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает. Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.

При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.

Заключение

Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка. При наличии этого инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.

Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.

Печать

Тандемный насос

На двигателях 1.9 TDI с насос-форсунками используется сдвоенный насос с вакуумной секцией и секцией подкачки топлива. Внутренняя секция – вакуумная, а наружная – топливаная. Чаще всего этот насос требует замены ремкомплекта прокладок для устранения течи топлива.

Также немало случаев связано с попаданием топлива в вакуумную секцию. А оттуда топливо попадает в систему смазки двигателя. В результате масло разбавляется дизтопливом, уровень «жидкости» в поддоне растет. Также нередко случается и обратная ситуация, когда масло примешивается к топливу. На это явно указывает черный цвет топливного фильтра при его замене.

Эти проблемы со смешиванием топлива и масла устраняются располовиниванием тандемного насоса и заменой сальника его вала. Данный сальник – не единственная причина увеличения уровня масла в поддоне двигателя с насос-форсунками.

На вакуумной секции расположен неудачный штуцер, который просто завальцован. С годами завальцовка ослабевает, штуцер начинает болтаться, а создаваемый вакуум исчезает либо не достигает необходимого разряжения в 0,6-0,8 бар. При работе двигателя по штуцеру слышно шипение. Разумеется, появляются неполадки во всех узлах, зависящих от вакуума. В том числе ослабевают тормоза.

В этом случае насос придется менять. Либо пытаться заварить штуцер. Сварка аргоном будет дорогой и не всегда удачной. В ряде случаев удается обойтись «холодной сваркой».

Секция подкачки представляет собой роторный насос с парой лопаток-шиберов, которые прижимаются к ротору пружинами. Нередко эти пружины разрушаются и высыпаются в полость насоса подкачки. Попадая под подвижные элементы, они наносят самые различные повреждения. Но до этого двигатель будет неуверенно заводиться, т.к. требуемое давление подачи до 7 бар будет создаваться медленно. То есть, после нескольких оборотов коленвала.

Отремонтировать секцию подкачки непросто, т.к. пружины нужно подбирать, отдельно они не продаются.

Выбрать и купить тандемный насос для двигателя Volkswagen 1.9 TDI или 2.0 TDI вы можете в нашем каталоге контрактных запчастей.
