Установка сигнализации Лада Гранта своими руками: точки подключения

Установка старлайн а91 на гранту

Совсем надоело использовать стандартный центральный замок. Этому последовало и то, что пару раз забыл перед работой закрыть машину (благо стоянка около работы), а когда по дороге вспоминал- стандартного брелка явно не хватало по дальности действия.

В итоге было решено ставить сигнализацию с автозапуском, и с нормальным, по отзывам, радиусом действия. Выбор оказался не из легких, метался между Старлайн А 91 и SCHER-KHAN LOGICAR 2. В итоге решился на “SCHER-KHAN”.

Ставил у товарища в гараже, но только потому, что уверен в его профессиональных знаниях. В итоге-руки мои, направляющие подзатыльники -его. Если Вы ни разу не занимались подобным самостоятельно – не стоит и начинать. Итак, открываем и разбираемся в проводах монтажного блока, это необходимо для понимания, и чтобы не отрезать лишнего.

Реле центрально замка у меня чуть соскочило с контактов, наверное поэтому он не всегда срабатывал.

Передо мной тогда встал выбор, в создании дополнительной секретной кнопки, в данный момент было возможно вставить ее в цепь замка зажигания, вот эти три стандартные проводка. Передумал делать-собираюсь поставить замок зажигания от Гарант. А секретку позже на бензонасос поставим.

И тут начинается самое интересное-поиск места куда будем врезаться. Достаем жгут проводов из центрального порога и разбираем провода.

Тут главное ничего не перепутать-на поворотники идут синий и черный провод, на левую переднюю дверь – коричневый и зеленый провод.

А вот на остальные двери провода для концевиков можете даже и не искать – придется прокладывать самому. Так как меня интересовала установка сигнализации с автозапуском, то ручник строго необходим.

Провода на него решено было брать из под щитка приборов (ближе к блоку управления сигнализацией, его тоже разместили под панелью). Благо места под панелью Гранты предостаточно.

Далее открываем бардачок и отыскиваем блок управления двигателем. С него необходимо взять сигнал от генератора- это коричнево-синий проводок.

В концевик багажника подсоединяем бело-черный провод, в разрыв которого необходимо вставить диод, а вот в подкапотное пространство пришлось установить евро концевик.

Далее была долгая установка концевиков на остальные двери, главное, подключить их к водительскому, а не по другой схеме. Проверено, и дает меньше глюков.

Поначалу был дефект-при постановке на охрану продолжали щелкать замки в пассажирских дверях. это потому что в их замках также стоят концевики. Устранили просто- в цепь впаяли диоды ( как и на концевике багажника) и теперь блок управления принимает сигнал правильно.

Учитывая эти особенности установки сигнализации на Ладу Гранта можно гарантировано поставить систему за 1 день, и не переплачивать за СТО.

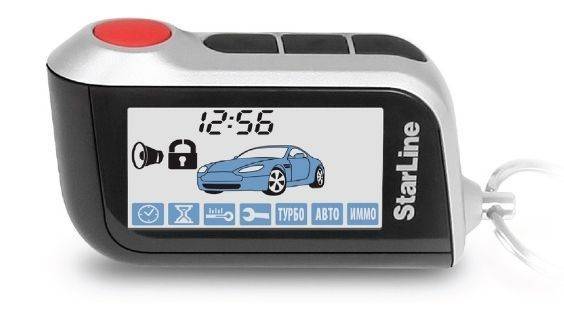

StarLine A91 Dialog является современной системой охраны автомобиля с наличием диалогового кода радиоуправления «Быстрый диалог» и функции автозапуска двигателя. Так, «Быстрый диалог» считается кодом управления с индивидуальными ключами шифрования, что исключает интеллектуальный электронный взлом.

Обладает устойчивостью ко всем кодграбберам. С целью защиты кода применим совершенный на таком этапе алгоритм диалогового кода. Дополнением служит инновационный метод прыгающих частот. В данном методе при передаче команд запатентованный OEM-трансивер много раз изменяет частоты по спецпрограмме в периоде каждой посылки.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Решение подобного уровня, являющееся методом расширения спектра с перестройкой частот, впервые применяется в системе управления сигнализацией, является существенным усложнением всевозможных попыток взлома кода

Решение подобного уровня, являющееся методом расширения спектра с перестройкой частот, впервые применяется в системе управления сигнализацией, является существенным усложнением всевозможных попыток взлома кода.

Варианты точек подключения сигнализации

После того как вы решил приступить к установке сигнализации своими руками, необходимо определиться с выбором. Не стоит выбирать самую последнюю модель с новейшими наворотами. Достаточно обратить свой взор на крепкого середнячка, бренд которой давно зарекомендовал себя на этом рынке. Рассмотрим установку на популярной модели автомобильной сигнализации от компании Starline.

В зависимости от модели, комплектация может меняться.

Так как завод изготовитель оснастил автомобиль с завода концевиком только для водительской двери, в магазине следует приобрести новые элементы для оставшихся трёх, а также колодки подключения.

Помимо этого, следует приобрести около 10 метров провода, а также колокол(сирену) сигнализации если такая не идёт в комплекте.

Пошаговый процесс установки

Первым делом монтируем сирену сигнализации под капотом.
Там же фиксируем концевик сигнализатора открытого капота. Если внимательно посмотреть, то его легко можно обнаружить. Однако следует помнить, что это место предназначено для элемента европейского типа, чтобы вмонтировать туда Российский аналог придётся немного постараться.
На двигатель крепим датчик температуры двигателя.
С левой стороны двигателя находим резиновую заглушку, через которую и протягиваем все провода от концевика, сирены и датчика.
Следующим шагом будет монтаж главного блока охранной системы.
Устанавливаем его за панелью приборов автомобиля, зафиксировав его там как можно надежнее.

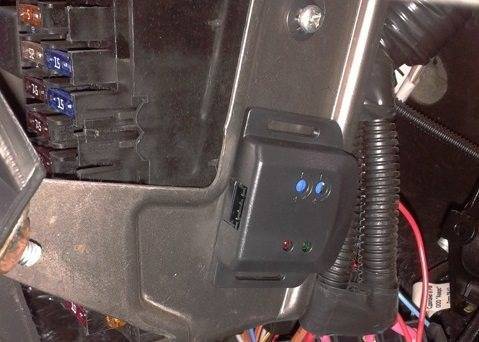

Далее переходим в блок предохранителей и на ее нижнюю планку устанавливаем кнопку «Valet» и датчик удара.
Следующим шагом будет установка передатчика, монтируем его рядом с зеркалом заднего вида или со стороны водителя.
Световой индикатор как правило врезаем в корпус стойки слева.
Подключаем провод к концевику открытия водительской двери, а уже непосредственно к ней монтируем провода от остальных трёх дверей.
Потом идёт к багажнику и монтируем провода, к концевику сигнализатора открытого багажника.
Подключаем все контакты к основному блоку, а также контакты которые идут к замку зажигания.
В зависимости от комплектации вашего автомобиля, вам может потребоваться установка дополнительного электропривода центрального замка.

Подключаем сигнализацию примерно по такой схеме:

Цепь	Цвет	Полярность	Расположение
+ 12V	Розовый	Положительная	Замок зажигания
IGN_1	Синий	Положительная	Замок зажигания
Start	Красный	Положительная	Замок зажигания
+12 В (постоянные)	Розовый	Положительная	Реле зажигания
+12 В (от зажигания)	Синий	Положительная
Повороты	Синий; Синий/чёрный	Положительная	Левый порог
Бензонасос	Серый	Положительная
Концевик водителя	Красный/Зелёный	Отрицательная
Ручник	Коричневый/синий или красный/черный (люкс)	Отрицательная
Концевик водителя	Красный/зелёный	Отрицательная	Комбинация приборов
Ручник	Коричневый/синий	Отрицательная
Багажник	Белый/чёрный	Отрицательная	Жгут в багажнике (устанавливаем диод)
Тахометр	Коричневый/красный	Импульсы	В комплектации норма можно взять на блоке ЭУР

Программирование длительности управляющих импульсов

Даже если сигнализация подключена правильно, не факт, что у владельца появится возможность управлять замками с брелока. Дело в том, что необходимо правильно подобрать длительность управляющего импульса (на запирание и на открывание). Не нужно её делать слишком большой, чтобы не перегреть актуаторы.

Скриншот инструкции сигналки Starline

Посмотрите, что именно предлагает изготовитель Starline. Продолжительность импульсов мы можем установить в значение 0,7 с, чего должно быть достаточно. Значение «3,6», в то же время будет избыточным.

Комплектация «Люкс» обладает следующим свойством – после 15-ти минут бездействия электроника «засыпает». Чтобы разбудить её, может потребоваться дополнительный импульс. Значит, пробуйте использовать тот вариант, где предусмотрено наличие двойного импульса. Главное – не активировать вариант «комфорт», где используется 30-секундная длительность. Чтобы подключить сигналку с «комфортом», в «Грантах» нужно устанавливать дополнительный блок (АвтоВАЗ не его выпускает). Желаем успехов.

Сигнализация StarLine A91 с автозаводкой на Гранте

Точки подключения и карты установок сигнализации на Lada Granta

Точки подключения автосигнализации на Lada Granta, самая дешёвая комплектация
Фотоотчёт по подключению автосигнализации на Lada Granta комплектации Люкс
Фотоотчёт по установке автосигнализации на Lada Granta 2011
Точки подключения автосигнализации на Лада Гранта 2012
Точки подключения автосигнализации на Lada Granta 2021, комплектация с одним водительским концевиком
Точки подключения автосигнализации на Lada Granta Liftback 2019, МКПП с новой мордой, простая комплектация

Точки подключения автосигнализации на Lada Granta, самая дешёвая комплектация

Замок зажигания: +12 – коричневый ign1 – синий/черный стартер – красный

Панель приборов: повороты – синий и синий/черный ручник – коричневый/синий (в разрыв диод)

Порог водителя: концевик водителя – красный/зеленый, к нему же подключаем остальные двери

Под капотом: тахо – белый/черный на модуле зажигания концевик капота в штатное место

Концевик багажника – на багажник ставим разъем (концевик уже в замке есть).

Центральный замок ставим свой.

Фотоотчёт по подключению автосигнализации на Lada Granta комплектации Люкс

На замке зажигания: +12 — розовый стартер — красный зажигание — синий/чёрный

Подключаемся к центральному замку в двери водителя согласно нижеприведённому рисунку.

Подключаемся к тахометру на малом разъёме электроусилителе руля — коричневый/красный провод.

В левом пороге подключаемся к концевикам дверей и багажника, поворотам, ручнику.

Подключаемся к концевику капота в жгуте, идущем под капот за монтажным блоком — белый/чёрный провод.

Для блокировки можно использовать провод бензонасоса — серый провод на тыльной стороне монтажного блока.

Для дистанционного отпирания багажника подаём минус на красный/белый провод на разъёме отпирания багажника.

Фотоотчёт по установке автосигнализации на Lada Granta 2011

Фото 1. Показан монтажный блок, который очень трудно снять, так как, что бы открутить саморез мешает усилитель руля. Но для установки это не нужно будет делать.

Фото 2. Реле ЦЗ. И оно нам не нужно для установки.

Фото 3. Замок зажигания, традиционно ВАЗовский.

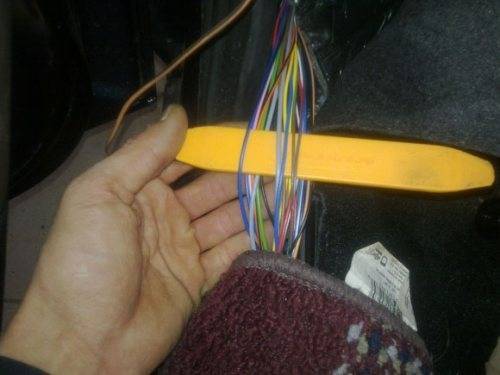

Фото 4. Левый порог, в котором берем: повороты — синий и синий/черный; ручник — коричневый/синий; бензонасос — серый (их там два, не путайте); дверь водителя — коричневый/зеленый (и вот засада, пассажирских концевиков нет и, мало того, вскрыв все пороги, я не обнаружил даже проводку для них).

Фото 5. Щиток приборов, в котором можно взять ручник — коричневый/синий, и водительскую дверь, которая здесь уже красный/зелёный. За щитком можно расположить блок сигнализации, места предостаточно.

Фото 6. Показан ЭБУ двигателя, он находится за перчаточным ящиком, с которого (правый разъём) можно взять сигнал генератора — коричневый/синий.

Фото 7. Подцепляемся к концевику багажника — белый/черный. В разрыв ставим диод.

Фото 8. Устанавливаем в моторном отсеке в штатное место концевик «еврик».

Фото 9. В водительскую дверь необходимо установить привод. Гофра из стойки в дверь стоит от Калины, нужно рассоединить разъем и в обеих половинках, в центре просверлить отверстие сверлом на 6мм и протащить провода для привода.

Точки подключения автосигнализации на Лада Гранта 2012

Замок зажигания: + 12V — розовый IGN_1 — синий Start — красный

Левый порог: Повороты — синий и синий/чёрный Бензонасос — серый Концевик водителя — красный/зелёный Ручник — коричневый/синий

Приборка: Концевик водителя — красный/зелёный Ручник — коричневый/синий

Центральный замок — установить электропривод в водительскую дверь, если нет электропривода в двери Багажник — белый/чёрный; жгут в багажнике (ставим диод) Тахометр — коричневый/красный; в комплектации норма можно взять на блоке электроусилителя руля

Если автомобиль с крашеными бамперами (комплектация норма), то дополнительный активатор ставить не надо, 2 и 7 контакт на замке двери подключаем по силовой схеме. Замки в дверях Калиновские, активатор встроен внутри, только провода не протянуты.

Концевик двери есть только водительский. Остальные нужно установить и подключить к водительскому концевику, т.е. к красному/зелёному в пороге. Концевики такие же, как подкапотный на Приоре. Концевики придётся брать с разъёмом и проводками.

Обзор цен производителей

Название / артикул	Стоимость (руб.)
Convoy XS-3 / 65263	От 1100
Sigma SM-50 65873	—/—
Sigma SM-55 65875	—/—
CYCLON X7 LC 216877	—/—
CYCLON X5 LC 172924	—/—
DaVINCI PHI-100 168541	От 1500
DaVINCI PHI-130 208766	—/—
Convoy XS-4 178593	—/—
RS C-800 179291	—/—
Convoy XS-6 10469	—/—
RS C-815 179292	—/—
Convoy XS-7 68605	От 1650
Convoy XS-6 22847	—/—
SPY SA1/LT150+LT302 43670	—/—
Sigma SM-300 PRO 57602	—/—
SHERIFF APS-2400 20237	От 1800
SHERIFF APS-2600 1210	—/—
EX C169 178833	—/—
Sigma SM-700 208628	—/—
DaVINCI PHI-370 209797	От 2000
ALLIGATOR A-LIGHT 236831	—/—
Viper 3100 154251	—/—
Eaglemaster E4 LCD 170182	—/—

*цены актуальны состоянием на 14.10.2018 года.

Как установить противоугонную систему на Лада Гранту своими руками

Многие владельцы Лада Гранта после покупки автомобиля задумываются над установкой противоугонной системы.

Ведь завод-изготовитель «АвтоВАЗ» не устанавливает сигнализацию на модели норма и стандарт комплектации.

ВНИМАНИЕ! Надоело платить штрафы с камер? Найден простой и надежный, а главное 100% легальный способ не получать больше “письма счастья”… Читать дальше». Поэтому автовладельцы, желающие защитить свою машину от угона, устанавливают противоугонку самостоятельно

Поэтому автовладельцы, желающие защитить свою машину от угона, устанавливают противоугонку самостоятельно.

Этапы установки сигнализации

Прежде чем приступить к установке системы на Лада Гранта, необходимо приобрести:

сигнализацию;
сирену;
концевики и разъемы на три двери.

Установка начинается с монтажа сирены противоугонной системы под капотом машины. Здесь же необходимо установить концевик сигнализатора открытой крышки капота. Датчик температуры устанавливается на двигатель. Через резиновую заглушку слева от двигателя протягиваются провода датчика, сирены и концевика. Далее, производится установка основного блока противоугонной системы. Он размещается за приборной панелью. Для этого снимается аккумулятор и панель. Блок необходимо зацепить за воздуховод с помощью хомутов из пластика. Здесь же необходимо подцепить противоугонную систему к дверными концевикам, соединив провода красного и зеленого цвета. Выходы сигнализации на поворотники подключаются соединением синего и синего с черным проводов. Далее, приступаем к установке противоугонки на двери Лада Гранта. Для этого необходимо снять обшивку: сначала откручиваются все саморезы, в том числе закрытые заглушкой

Не обращая внимание на сопротивление клипс, аккуратно убираем обшивку. Для управления противоугонной системой на центральный замок устанавливается дополнительный активатор

Если у автомобиля отсутствует центральный замок, необходимо установить его на все двери. На двери водителя в качестве отверстий для крепления используем уже существующие и сверлим одно дополнительное. При необходимости в разъеме двери так же сверлится отверстие, через которое пропускаются провода Часть дверного разъема снимается легко: стоит лишь отогнуть усики. После этого надевается резинку, оставляется петлю из провода. Каждый концевик вставляется на место заглушек внизу передних стоек и задних крыльев. Концевик багажника монтируется у петли слева. Это можно сделать, соединив провода черного и белого цвета. Для того чтобы противоугонная система распознавала состояние багажника, необходимо поменять в подсветке лампу накаливания на светодиодную. Далее, провод питания сигнализации подключается к разъему замка зажигания. Это провод коричневого цвета. А провод, на котором при включении зажигания появляется напряжение, к синему с черным. После этого устанавливается датчик угона. Он крепится с помощью хомута на горизонтальную полку около блока предохранителей. Здесь хорошая связь с кузовом. В этом же месте можно закрепить реле, которое открывает багажник при управлении пультом. Его соединяем параллельно имеющейся кнопки для открывания багажника. Если противоугонная система имеет обратную связь, необходимо на стекло прикрепить антенну. Для этого с передней стойки стекла необходимо снять накладку. Если обратная связь отсутствует, то в накладке сверлится отверстие, куда вставляется светодиод состояния противоугонной системы. Устанавливаем секретную кнопку системы в произвольном месте. Проверяем работу сигналки.

Установка противоугонной системы закончена.

Нюансы

Устанавливая на Лада Гранта необходимо учитывать некоторые нюансы:

обеспечивая блок противоугонной системы энергией, питание стоит брать с постоянного плюса. Он идет к батарее аккумулятора, проходя мимо защиты предохранителем.
по инструкции индикация света должна быть подключена к габаритам. Но лучше соединить их с сетью указателя поворотов.
сигнал от антенны обратной связи будет лучше, если прикрепить его как можно ближе к деталям из металла;
после того, как установка всех элементов будет завершена, необходимо оптимально подогнать значение датчиков удара.

Монтировать сигнализацию на Лада Гранта не сложно. Необходимо лишь соблюдать последовательность. И тогда ваш автомобиль будет в безопасности.

Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ

Цены на бензин растут с каждым днем, а аппетит автомобиля только увеличивается.
Вы бы рады сократить расходы, но разве можно в наше время обойтись без машины!?

загрузка…

Автозапуск

Для настройки сигнализации необходимо войти в профильный режим. Он включается только при нажатии сервисной клавиши, которая располагается в автомобиле. Обычно ее монтируют в какое-то скрытое место, поскольку часто использовать клавишу Valet не приходится. Ее ищут в нескольких местах:

возле блока с предохранителем, в таком случае придется снять декоративную крышку;
между креслами около центрального тоннеля;
во внутреннем отсеке на двери;
под колонкой или возле педального узла.

Настройка возможна только в том случае, если есть основной брелок, который привязан к сигнализации. Существует несколько способов автозапуска, про их настройку мы расскажем подробнее.

По таймеру

Для включения машины через определенное время потребуется:

Выключить зажигание и нажать специальную кнопку 6 раз.
Повернуть ключ в замке, после это появится звуковой и световой сигнал.
Нажать Valet 3 раза.
Установить на пульте время, через которое машина сама запустит двигатель. Запоминание произойдет автоматически.
Нажать клавишу 3, а затем 1, поместить курсор брелока на вентилятор. После этого прозвучит сигнал.

Для включения выбранных настроек достаточно нажать вторую кнопку.

По температуре воздуха

Такая автонастройка не сложнее предыдущей, достаточно сделать следующее:

Расположить ключ зажигания в выключенном положении, затем нажать сервисную кнопку 6 раз.
Завести машину. Произойдет 6 коротких звуковых сигналов, также машина промигает фарами. Это значит, что успешно выполнен вход в режим программирования.
Нажать Valet 4 раза.
Выбрать требуемую температуру на брелоке. Долгое нажатие первой кнопки — -25 °C, короткое — -5 °C, второй клавиши — -10 °C, а третьей — -18 °C.
В зависимости от выбранной температуры появятся разные звуковые световые сигналы. Настойки запомнятся сигнализацией автоматически, достаточно просто не трогать пульт управления несколько секунд.

Это интересно: Прошу прошения, что рано звоню в воскресенье. Вы сегодня работаете?

По будильнику

В сигнализации Старлайн есть возможность запускать двигатель даже по установленному будильнику. Но перед настройкой стоит проверить, правильное ли время стоит на брелоке.

Для этого при помощи 3 кнопки курсор перемещают на часы, после нажимают самую правую клавишу. Появится звуковой и световой сигнал, начнет мигать время. Затем сигнализация сама начнет вести обратный отсчет.

Через телефон

При наличии в сигнализации GSM-модуля завести машину дистанционно удастся через фирменное мобильное приложение. Последовательность действий:

Пошаговая установка

Если вы впервые выполняете подобные манипуляции и не имеете понятия о том, как, что и куда, соблюдайте в точности рекомендации в пошаговой инструкции, и все у вас получится:

В первую очередь необходимо установить под капотом колокол (сирену) сигнализации.
Потом выполняется монтаж концевика на крышке капота. Для него даже есть специальное местечко на щитке движка. Но подойдет только концевик по евростандарту, и чтобы вмонтировать туда отечественный аналог, придется попотеть.
Слева от мотора вы обнаружите резиновую заглушку, через которую нужно проложить провод от сирены и вмонтированного ранее концевика в салон.
Далее следует работа с главным блоком системы безопасности. Лучше всего его устанавливать за автомобильными приборами. Подберите соответствующий кронштейн и выполните установку устройства.
На нижней планке блока предохранителей прикрепите кнопку сервиса.
Рядом установите ударный датчик.
Чтобы протянуть проводку к передатчику сигнала, понадобится снять плафон осветительного прибора и козырьки, защищающие от солнца. Расположите передатчик над зеркалом заднего вида.
Светодиодный индикатор, по традиции крепится к левой стойке.
После тщательного изучения схемы подключения можно приступать к подключению основного блока системы сигнализации к замку зажигания.
Самый сложный этап – автооткрывание двери. А все потому, что установлен центральный замок и водительская дверь открывается только с помощью ключа. Но все же открывающий электропривод есть, но он не подключен. Значит, и проводов нужных в разъемах нет. Потому нужно снять 9-контактник и искать подходящие микроконтакты, потому что стандартные не подойдут – не смогут обеспечить нужное сцепление. Затем просто соберите разъем, после чего подключите провода. Повторить данный манипуляции необходимо на всех дверях.
Проложите провода в салон через гофрированную трубку и установите все концевики для дверей. Последние должны подключаться параллельно.

Опробуйте установленную охранную систему. Если она работает, значит, вы все выполнили правильно. Своими руками выполнить установку не так уж и просто, но если вы хотите это сделать – у вас все получится.

Установка сигнализации на Ладу Гранта своими руками: видеоинструкция

Сигнализация очень полезна и многофункциональна. С ее помощью можно защитить авто от воров или случайного столкновения на парковке. Более сложные охранные системы способны с помощью брелока открывать багажник на расстоянии, заводить движок или выполнять еще массу интересных функций.

Такие модели Лады Гранта, как Норма и Стандарт, не имеют в своей заводской комплектации противоугонную систему. Завод их просто не устанавливает, так как конструкторы посчитали эту деталь лишней, если не брать в расчет иммобилайзер.

Потому и была создана данная статья, так как актуальность вопроса установки сигнализации на Ладу Гранта витает на непомерных высотах. Несмотря на то что на рынке огромный ассортимент охранных систем для авто, у них практически идентичны схемы установки, лишь с небольшими отличиями.

Точки подключения

Едва вам пришла в голову мысль о приобретении сигнализации, необходимо сначала определиться с выбором. Что именно вы хотите от охранной системы? Вам нужна только защита или еще какие-то дополнительные функции, которые может обеспечить устройство такого рода.

Стоит сразу сказать, что в большинстве случаев нет смысла покупать самую навороченную новейшую модель. Крепкий середнячок будет более полезен для Гранты. Обычно бренды подобных систем достаточно быстро выбиваются в популярные либо стекают с прилавков как растаявшее эскимо. Зарекомендовавшая себя отлично сигнализация будет пользоваться спросом уже потому, что она проверена многими, а в наше время информация достигает потребителей намного быстрее, чем даже какие-то пять лет назад.

Комплектация охранной системы полностью зависит от ее модели, так что наличие или отсутствие каких-либо элементов, еще не является показателем брака или т. п.

Далее мы рассмотрим одну из проверенных систем с автозапуском – Starline (старлайн). Ее выбирают автовладельцы, которые предпочитают собственноручно обслуживать своего железного коня, а не бросать ее в руки мастеров СТО при каждом случае. Более того, данная система отлично подходит не только для Гранты стандарт, а лифтбек и люкс.

Изначально во время сборки завод оснастил Гранту концевиком только для водительской двери, потому вам понадобится дополнительно приобрести новые для оставшихся трех дверей, а еще колодки подключения. К тому же вам понадобится около 10 м провода и колокол сигнализации, который обычно идет в комплекте охранной системы, но далеко не всегда.

Пошаговая установка

В первую очередь необходимо установить под капотом колокол (сирену) сигнализации.
Потом выполняется монтаж концевика на крышке капота. Для него даже есть специальное местечко на щитке движка. Но подойдет только концевик по евростандарту, и чтобы вмонтировать туда отечественный аналог, придется попотеть.
Слева от мотора вы обнаружите резиновую заглушку, через которую нужно проложить провод от сирены и вмонтированного ранее концевика в салон.
Далее следует работа с главным блоком системы безопасности. Лучше всего его устанавливать за автомобильными приборами. Подберите соответствующий кронштейн и выполните установку устройства.
На нижней планке блока предохранителей прикрепите кнопку сервиса.
Рядом установите ударный датчик.
Чтобы протянуть проводку к передатчику сигнала, понадобится снять плафон осветительного прибора и козырьки, защищающие от солнца. Расположите передатчик над зеркалом заднего вида.
Светодиодный индикатор, по традиции крепится к левой стойке.
После тщательного изучения схемы подключения можно приступать к подключению основного блока системы сигнализации к замку зажигания.
Самый сложный этап – автооткрывание двери. А все потому, что установлен центральный замок и водительская дверь открывается только с помощью ключа. Но все же открывающий электропривод есть, но он не подключен. Значит, и проводов нужных в разъемах нет. Потому нужно снять 9-контактник и искать подходящие микроконтакты, потому что стандартные не подойдут – не смогут обеспечить нужное сцепление. Затем просто соберите разъем, после чего подключите провода. Повторить данный манипуляции необходимо на всех дверях.
Проложите провода в салон через гофрированную трубку и установите все концевики для дверей. Последние должны подключаться параллельно.

Устанавливаем сигнализацию на Лада Гранта своими руками: точки подключения и схема

Практически каждый владелец своего автомобиля задумывался о том, как оснастить своего железного коня защитой от угона. Это касается и владельцев лада гранта, ведь комплектации стандарт и норма с завода не оснащаются никакой противоугонной системой, кроме иммобилайзера. И в этой статье мы расскажем вам как установить сигнализацию на автомобиль своими руками, ведь по сути своей не смотря на большое разнообразие разных видов и фирм, порядок их установки достаточно схож.

ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ!

1 Варианты точек подключения сигнализации 1.1 Пошаговый процесс установки
1.2 Подключаем сигнализацию примерно по такой схеме:

2 Общие советы по установке сигнализации
3 Выводы и заключение
