с использованием кнопки
Пойдем шаг за шагом:
Шаг 1: —
Когда мы нажимаем кнопку, реле должно быть включено. Это означает, что мы используем кнопку нормально открытого типа, потому что, когда мы нажимаем на этот переключатель, питание подается вперед.
Шаг 2: —

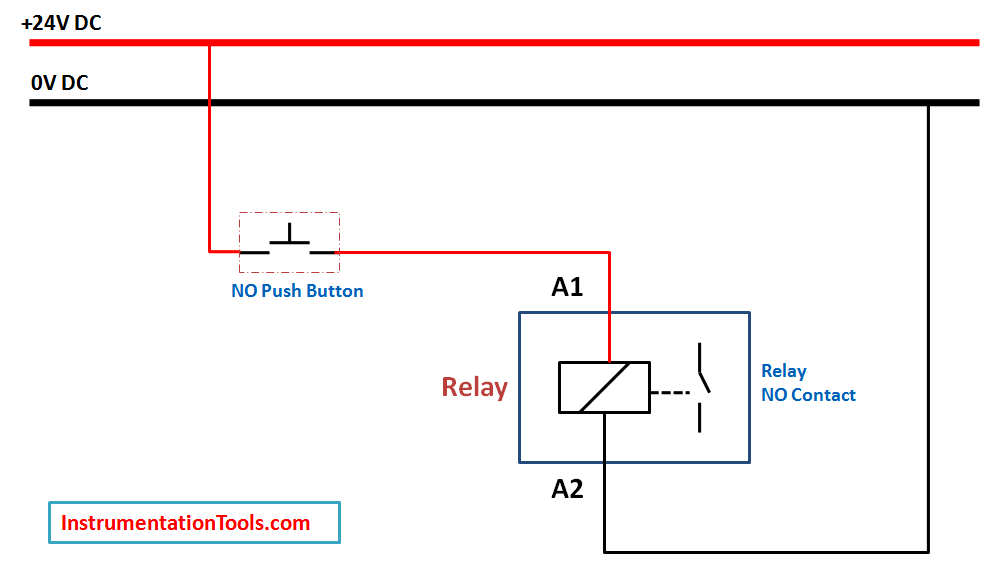

Когда питание поступает на катушку реле, реле должно быть включено. Здесь реле работает на 24 В постоянного тока. Эти два шага мы видим на следующем рисунке: —
Цепь фиксации реле с использованием кнопки

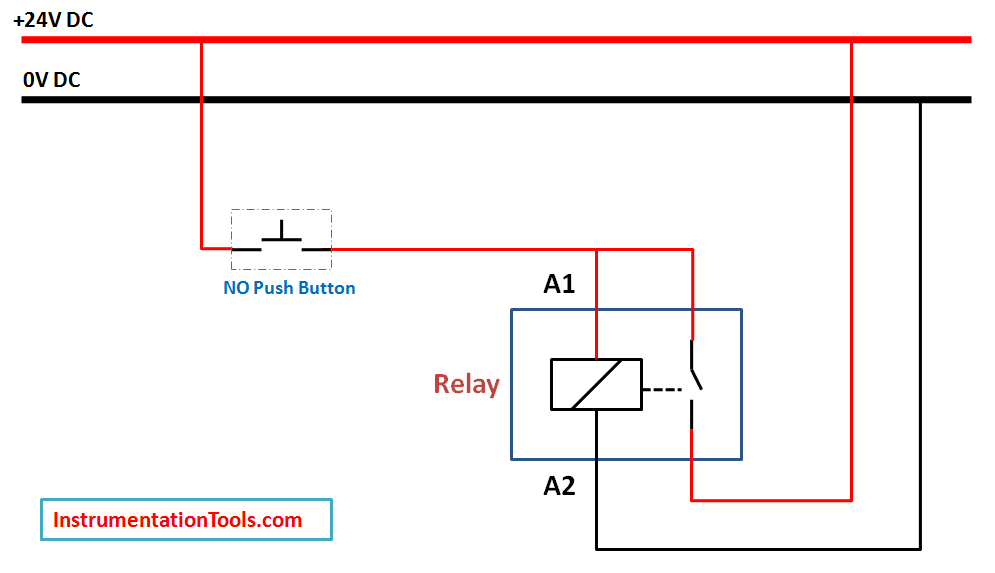

Подключаем реле и кнопку как на рисунке.Когда мы нажимаем кнопку, питание поступает в точку реле A1, реле включается и его контакт меняется, но когда мы отпускаем кнопку, питание отключается, и реле выключается.
Но реле не попадает в зацепку. Итак, мы думаем, что делать, чтобы реле удерживалось. Теперь мы используем контакт реле NO для удержания. Как мы используем этот контакт, показано на рисунке ниже: —
Подключаем +24 В постоянного тока к точке COM реле, а точку NO — к точке A1 реле. Когда мы нажимаем кнопку, питание поступает на реле, реле включается и контакт изменяется, точка NO стала точкой NC.
Теперь питание +24 В постоянного тока напрямую подключено к A1 и реле включено. Если мы отпускаем кнопку, питание отключается от кнопки, но питание постоянно поступает из точки НЕТ, а реле постоянно включено или удерживается.
Теперь мы хотим ВЫКЛЮЧИТЬ это реле, как мы ВЫКЛЮЧАЕМ это реле? Слушайте! В приведенном выше примере постоянное питание поступает из точки НЕТ, которая продолжает питание реле ВКЛ. Если мы отключим это питание с помощью любого элемента или устройства, реле будет ВЫКЛЮЧЕНО.

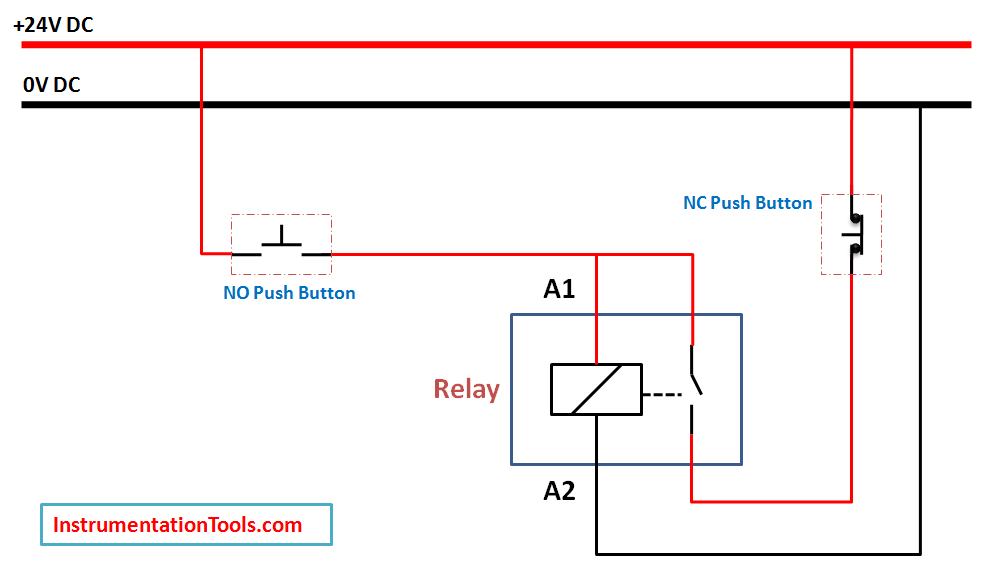

Как? Здесь мы используем кнопку NC для отключения питания.См. Изображение ниже:
Пример:
Примечание: ПЛК отправляет однократный импульс для активации реле. Реальная схема должна удерживать сигнал до тех пор, пока он не будет сброшен с помощью кнопки подтверждения / сброса.
Примечание. Здесь команда ПЛК показана как кнопка «НЕТ» на диаграмме выше.мы можем заменить кнопку NO на команду PLC.
- ПЛК дал сигнал активации на реле или кнопку NO нажата и отпущена.
- Катушка реле запитана, когда ток проходит от кнопки NO на катушку реле A1 — A2
- Реле под напряжением, поэтому нормально разомкнутый контакт изменился на нормально замкнутый (здесь мы используем 2 нормально разомкнутых типа, 2 нормально замкнутых контакта означает два числа нормально доступных контактов в одном реле)
- Как нормально открытый контакт изменен на нормально закрытый> Первый замыкающий контакт будет использоваться для удержания / фиксации реле.Первый замыкающий контакт подключен к источнику питания +24 В постоянного тока и он же подключен к катушке реле. Поскольку сигнал ПЛК является импульсным, нам нужно удерживать реле. Таким образом, после включения реле первый нормально разомкнутый контакт будет подавать питание на катушку реле, так как нормально разомкнутый контакт становится нормально замкнутым.

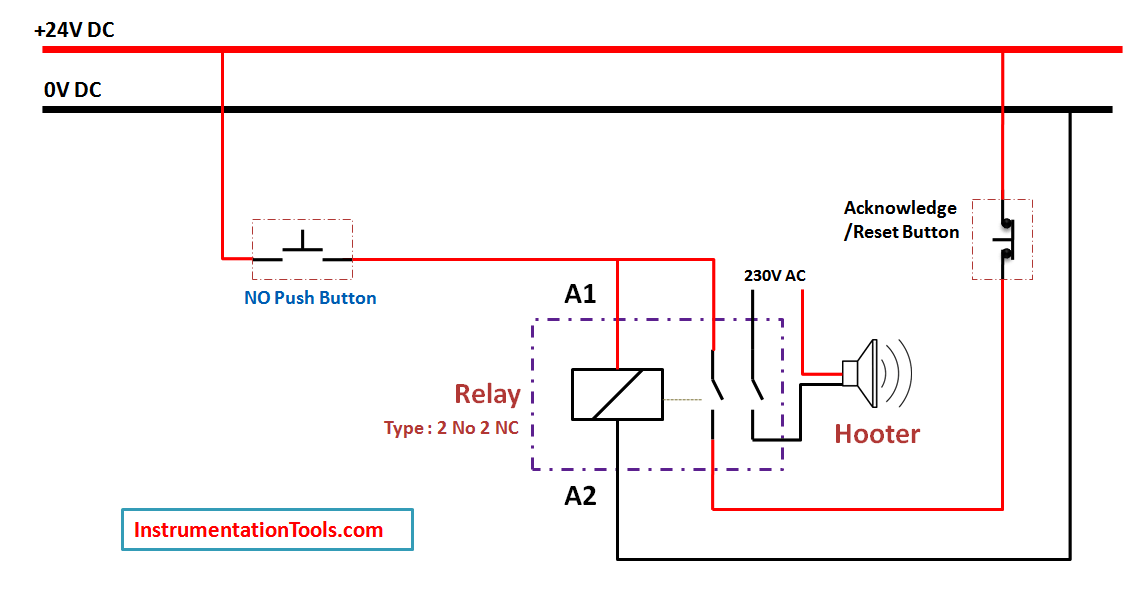

- Второй замыкающий контакт подключен к Hooter последовательно с источником питания 230 В переменного тока. когда реле активировано, питание 230 В переменного тока будет передано к гудку, и гудок активируется.
- , когда мы нажимаем кнопку подтверждения / сброса, это означает отключение питания от катушки реле, поэтому реле обесточивается, поэтому снова замыкающий контакт будет нормально разомкнутым, поэтому питание на гудок отключено.

Требования к установке противотуманок
Назначение противотуманок – освещение дорожного полотна в условиях плохой видимости: вовремя тумана или выпадения атмосферных осадков. Головной свет во время тумана отражается от капелек воды, образуя белую стену впереди, что делает невозможным дальнейшее передвижение автомобиля. Если противотуманные фары правильно отрегулированы, то свет от них будет прижат к полотну, а дорога перед авто будет освещаться на расстоянии 10—12 метров. Водитель вправе сам решать, включать дополнительное освещение или нет.
Несмотря на то, что ПТФ являются необязательным световым оборудованием, при их установке нужно соблюдать определенные требования и знать, как подключить противотуманки. При нарушении принятых норм могут возникнуть проблемы во время прохождения техосмотра или может быть наложено административное взыскание.
При установке туманок нужно соблюдать следующие нормы:
- от дорожного полотна до фар должно быть расстояние не менее 25 см,
- ПТФ должны быть расположены симметрично на расстоянии, не превышающем 40 см от боковой плоскости машины (по внешней кромке габаритных огней),
- включать противотуманки можно только вместе с габаритами,
- если в фарах используется ксенон, то у них должна быть маркировка «D» и установлен автоматический корректор.
После установки нужно отрегулировать свет фар вместе с креплениями. Необходимо добиться, чтобы правильно падал световой луч, под нужным углом к дорожному полотну.
Тонкости установки пластиковых труб своими руками
Есть несколько нюансов, которые стоит соблюдать для того, чтобы система в дальнейшем работала правильно:
- Нарезка труб должна сопровождаться зачисткой их краев от заусениц. Чтобы работу было проще выполнить, стоит взять пилу с небольшими зубцами и широким лезвием: разрез получится сделать под прямым углом, а количество задир будет минимальным.
- Перед тем, как собрать канализационные трубы, стоит выполнять предварительную сборку, во время которой наносятся контрольные отметки. После этого система разбирается.
- При прокладке трубопровода в стене чаще всего используются металлические трубы, которые соединяются с сантехническими приборами посредством пластиковых отрезков труб. Для соединения разных видов труб применяются муфты, не имеющие раструбов.
- При высверливании отверстия для трубы стойка может ослабнуть. Устранить проблему можно при помощи специальных накладок, которые возвращают стойкам изначальную прочность.
Требования к установке противотуманных фар
Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.
Указанный ранее стандарт диктует правила монтажа ПТФ.
- Количество противотуманок – не более двух штук.
- Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
- Минимальная высота установки – 25 сантиметров от дорожного покрытия.
- Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
- Противотуманный свет разрешено включать только вместе с лампочками габаритов.
- Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.
Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.
Как подключить противотуманки
Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.
Через реле
Чтобы установить ПТФ через реле, понадобятся следующие инструменты:
- клеммник;
- кусачки;
- ножик;
- плоскогубцы.
Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.
- Найдите свободное место под установку реле. Закрепите его там, где можно получить свободный доступ для ремонта или замены.
- Выделите место для установки кнопки.
- Отмеряйте длину проводов питания. Ее должно быть достаточно для свободной прокладки без натяжки.
- Установите 10-амперный предохранитель и от 30-го контакта протяните готовый провод к плюсовой клемме аккумулятор.
- От 85-го контакта выведите провод для кнопки включения.
- Соедините реле с массой, используя 86-й контакт.
- Установите противотуманки на бампере.
- Подайте минусовый провод с кузова и плюсовой – с 87-го контакта.
- Проверьте работу освещения.
Через кнопку
Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.
Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.
Важно!
Перед тем как подсоединить проводку к кнопке, выберите для последней удобное место на торпеде, к которому не придется сильно тянуться рукой.
: как использовать реле и зачем они нужны
Электрическая система надежна не хуже, чем ее компоненты. Один простой способ повысить надежность и производительность системы — использовать реле для включения и выключения устройств (фонари, топливные насосы, вентиляторы и т. Д.). Реле — это электромеханический выключатель. Электромагнит (также называемый катушкой) используется для объединения набора контактов или контактов. Вы можете прочитать наш предыдущий пост на Как работают реле для более подробного описания работы реле.
Почему бы просто не использовать обычный выключатель, спросите вы? Вот несколько причин, почему реле лучше, чем коммутаторы:
- Правильно подключенное реле обеспечит кратчайший электрический путь (то есть наименьшую длину провода) между батареей и устройствами, управляемыми реле. В сочетании с проводом надлежащего калибра , , это минимизирует падение напряжения между батареей и устройством, позволяя ему функционировать на пиковых уровнях производительности.
- Использование реле позволяет управлять несколькими устройствами одним выключателем (например, главным выключателем зажигания на гоночной машине).Отключение только одним выключателем более безопасно в чрезвычайной ситуации, а также более удобно. Если вам нравятся чистые системы, вы можете использовать один переключатель и несколько реле вместо группы громоздких переключателей.
Реле - позволяют использовать предохранитель подходящего размера для каждого устройства и размещать предохранители ближе к батарее.
- Если вы используете штатную проводку автомобиля и переключатели для управления вторичными устройствами, такими как мощное освещение, реле не будут перегружать или нагружать компоненты OEM.Среднее автомобильное реле также может выдерживать гораздо более высокую токовую нагрузку, чем переключатель (около 30 А против 3-20 А).
Типы реле
Важно знать конфигурацию и назначение контактов реле перед подключением к нему устройств. Многие автомобильные реле схожи по внешнему виду и конфигурации контактов и подключаются к одному и тому же разъему реле, но полностью различаются по функциям переключения, которые они выполняют
Наиболее распространенным типом реле, используемым в автомобильной промышленности, является однополюсный / двойной ход ( SPDT ).Также известный как реле Bosch, SPDT имеет общий подвижный контакт, который перемещается между двумя фиксированными контактами, называемыми нормально открытыми и нормально закрытыми. Когда реле выключено, общий и нормально замкнутый контакты подключены. Когда реле включено, общее переключается на нормально разомкнутый контакт.
Еще одним типом реле является однополюсный / однополюсный (SPST). SPST реле часто встречается в жгутах проводов для вторичного освещения; он имеет общий контакт и два нормально разомкнутых контакта, которые соединены внутри.Когда переключатель активирован, контакты подключены.
При отключении питания от электромагнита реле возникает скачок высокого напряжения. Этот всплеск может повредить бортовые компьютеры или другую чувствительную электронику. Если в вашей системе есть такие устройства, рекомендуется использовать повторы с внутренним закорачивающим диодом. Диод заставляет всплеск напряжения обратно в электромагнит, где он рассеивается в виде тепла.
Если вы переместили аккумулятор к задней части автомобиля, найдите блок реле / предохранителей рядом с аккумулятором и проложите провод калибра 20-18 к кабине, чтобы активировать реле.Если у вас есть главный выключатель зажигания, управляющий несколькими устройствами (вентиляторы, зажигание, водяной насос и т. Д.), Но вы все еще хотите использовать выключатель для каждого устройства, вы можете подключить главный выключатель зажигания к этим отдельным выключателям, а затем к устройству. реле.
может помочь вам улучшить работу электрической системы и обеспечить ее надежную работу. Вот почему вы найдете их в большинстве высококачественных систем освещения и жгутов проводов. Как только вы их используете, вы удивитесь, что вы когда-либо делали без них!
Особенности установки
Рассуждать об особенностях установки данного дополнительного оборудования можно достаточно долго, т. к. в любом процессе, конечно же, существуют свои тонкости. В случае с противотуманными фарами в первую очередь стоит учитывать особенности проводки автомобиля, а также конструкцию бампера, где собственно чаще всего и находятся крепления для дополнительной оптики.
В зависимости от марки и комплектации транспортного средства может отличаться и алгоритм установки
Во избежание банальных ошибок стоит обратить внимание на советы производителя, которые наверняка удастся найти в инструкции к автомобилю
Особое внимание требуют противотуманные фары, монтируемые на внедорожники, в частности если речь идёт о специально подготовленном транспорте. Такие автомобили нередко находятся в достаточно экстремальных условиях, что вынуждает гораздо внимательнее относиться к их технической части
В частности, не желательно ставить на такие автомобили светотехнику с пластиковым корпусом, также стоит использовать герметичные клеммы даже в подкапотном пространстве.
Проводка, расположенная вне подкапотного пространства должна прокладываться исключительно в специальной защитной гофре, в идеале металлизированной, прочность которой будет гораздо выше, чем у обычной пластиковой.
Монтаж противотуманных фар вполне можно сделать своими руками, а если при этом соблюдать все правила и нюансы, то получится сделать не только всё быстро, но и достаточно качественно.
Варианты и схемы подключения
Если в авто нет проводки для ПТФ, придется своими силами прокладывать необходимые провода. Есть два варианта — через реле и через кнопку.
Через реле
Чтобы подключить противотуманки через реле, необходимо запастись режущими инструментами и клеммником. Еще понадобится гофра, термоусадка и изолента.
Правила установки через реле:
- Отыщите в автомобиле место для монтажа реле. Прикрепите его так, чтобы к нему можно было легко добраться в случае замены или ремонта.
- Найдите место под кнопку.
- Приготовьте провода питания. Длина должна быть такой, чтобы провода прокладывались свободно, без натяжения.
- Поставьте предохранитель на 10 А. От контакта № 30 проложите готовый провод к клемме «+» аккумулятора.
- От контакта № 85 отведите провод к кнопке включения.
- Подсоедините массу с реле с помощью контакта № 86.
- Поставьте ПТФ на бампер.
- Присоедините провод «–» с кузова и «+» контакта № 87.
- Включите фары и проверьте их работу.
На заметку!
Не рекомендуется подключать ПТФ автономно. Они посадят аккумулятор в считанные дни.
Через кнопку
Если ПТФ подключается через кнопку, достаточно любого провода с напряжением. Как правило, питание берут с «+» габаритов или с проводки системы зажигания.
По красному проводу подается «+», по черному — масса, подсоединенная к кузову. Найдите на панели место, к которому бы легко дотягивалась рука, там и поставьте кнопку.
Такую схему подключения для ПТФ рекомендуется выбирать автомобилистам, которые склонны забывать выключать их при остановке авто. Они выключаются, когда водитель, закончив движение, достает ключ зажигания.
Световые приборы автомобиля: правила использования
Фары, «габариты» и прочие световые приборы автомобилей
Для того, чтобы автомобили были хорошо различимы на дорогах, и водители могли уверенно управлять ими в ночные и вечерние часы и непогоду, производители оснащают каждое транспортное средство комплектом приборов освещения и сигнализации. Список необходимой внешней светотехники автомобилей регулируется международными стандартами, и обычно включает в себя следующие приборы:
- Фары дальнего и ближнего света.
- Габаритные и стояночные огни.
- Дневные ходовые огни (опция − не во всех автомобилях).
- Передние и задние указатели поворотов и дублирующие их боковые повторители.
- Стоп-сигналы.
- Аварийная световая сигнализация (обычно совмещена с указателями поворота).
- Фонари заднего хода.
- Противотуманные фары (не обязательно).
- Лампы подсветки номерного знака.
- Пассивные средства сигнализации – светоотражатели.
- Внутри кабины или салона: подсветка панели приборов и стояночное освещение.
На автомобилях специального назначения могут устанавливаться фары – прожекторы и поворотные фонари − искатели. На тягачах с прицепом и других многозвенных транспортных средствах должен присутствовать подсвечиваемый знак «Автопоезд».
Порядок использования световых приборов в ПДД 2020
Каждый водитель должен помнить и неукоснительно соблюдать все требования Правил дорожного движения, включая изложенный в разделе №19 порядок пользования автомобильными приборами освещения и сигнализации. Основные положения данного раздела содержат:
- Требование о включении дальнего или ближнего света и габаритов на всех автомобилях, передвигающихся в вечернее время и ночью, а также днем и в любые другие часы суток при плохой видимости на дорогах. Эти же требования водители должны выполнять при передвижении в тоннеле. На прицепе или буксируемом автомобиле следует задействовать все имеющиеся габаритные огни.
- При использовании водителями дальнего света нужно в обязательном порядке переключаться на «ближний», если дистанция до встречной машины составит 150 метров. Указанное расстояние может быть большим, если водитель встречного автомобиля попросит об этом, сигнализируя несколькими переключениями света фар.
- Предписание в темные часы суток обозначить габаритными огнями транспорт, остановившийся или припаркованный на дороге без фонарного освещения, а также в случаях стоянки либо остановки в местах со сложным рельефом дороги и заведомо плохой видимостью. В последнем случае транспортное средство рекомендуется дополнительно обозначить включением ближнего света, а также включением задних противотуманных фонарей.
- Требование для всего движущегося автотранспорта даже днем ездить с зажженными фарами ближнего света или заменяющими их штатными дневными ходовыми огнями. При необходимости, включенные при передвижении днем фары ближнего света допускается заменить светом противотуманных фар.
- Ограничения на использование противотуманных фар. В качестве дополнения к ближнему или дальнему свету их можно включать только в случаях заведомо плохой видимости. Также допускается использовать такие фары вместе со штатным ближним (дальним) светом в случаях, если движение совершается по тёмным неосвещенным дорогам.
Другие пункты раздела №19 ПДД регулируют вопросы ограниченного использования фар типа прожекторов и искателей, порядок применения задних противотуманных фонарей, опознавательного знака «Автопоезд», а также подачи сигналов об обгоне попеременным включением – выключением ближнего и дальнего света.
Возможные наказания на нарушения правил использования световых приборов
Автомобилист должен знать, что нарушением являются не только ошибки в пользовании светотехническими приборами автомобиля в тех или иных дорожных ситуациях, но также самовольное внесений изменений в конструкцию бортовой светотехники. В таких случаях действия виновного приравниваются к управлению неисправным транспортным средством и квалифицируются по ст. 12.5 ч.1 КоАП Российской Федерации (сумма штрафа 500 рублей).
По статистике ГИБДД наиболее частым нарушением требований ПДД в части использования световых приборов, является игнорирование водителями обязательных требований по включению ближнего света в дневное время. Эти нарушения, равно как и неисполнение других положений р.19 ПДД о порядке пользования световыми приборами, позволяют инспектору ГИБДД на основании ст. 12.20 КоАП предупредить водителя, либо наложить на него административный штраф в размере 500 рублей. Данная норма вступила в силу с 13.01.2020 года.
Подключение ПТФ через реле и кнопку
Существует несколько вариантов сопряжения ПТФ с бортовой сетью автомобиля. Подключение противотуманных фар через реле с использованием отдельной кнопки — самое удобное, безопасное и правильное решение. Для выполнения работы вам понадобятся:
- противотуманки;
- соединительные клеммы;
- предохранитель на 15 ампер;
- четырехконтактное реле;
- колодка подключения;
- провода;
- изоляция или термоусадочная трубка.
Материалы входят в монтажный комплект и продаются в одном наборе с ПТФ.
Из инструмента нужны отвертки, пассатижи и нож для зачистки изоляции проводов.
Разводка должна быть выполнена согласно плана параллельного или последовательного соединения ламп.
Схема подключения противотуманных фар приведена на рисунке
Операции по подключению ПТФ выполняются в такой последовательности:
- Отсоединить минусовую клемму от АКБ;
- Надежно зафиксировать реле в салоне машины. Для этого подойдет пространство под панелью приборов.
- Закрепить кнопку для включения противотуманных фар на «торпеде» (обычно для нее предусмотрено отдельное место, прикрытое заглушкой).
- Проложить провод от аккумулятора к реле, закрепить на нем клемму и присоединить к контакту «30».
Важно: в электроцепь между АКБ и реле необходимо вставить предохранитель, который лучше расположить в подкапотном пространстве поближе к аккумуляторной батарее. Это предотвратит возгорание проводки при замыкании на корпус
- Соединить кнопку и 85-й вывод реле.
- Подключить плюсовой кабель ко входу кнопки, протянув его от замка контактов на замке зажигания. Подключать питание следует туда, где напряжение подается лишь после поворота ключа. Это не даст вам оставить ПТФ горящими при постановке машины на стоянку.
- Соединить контакт «86» с массой, используя для этого ближайший болт или саморез.
- Закрепить ПТФ на переднем бампере, удалив пластиковые заглушки. Иногда специальных мест для крепления ПТФ не предусмотрено. Тогда придется прорезать их лобзиком или зафиксировать фары на стальных кронштейнах над бампером.
- Проложить кабеля от 87-го контакта реле к противотуманкам, подключив к цоколям.
- Соединить выход массы ПТФ к кузову.
- Надеть и закрепить минусовую клемму на АКБ.
- Повернуть ключ зажигания и убедиться в работоспособности противотуманных фар.
При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты.
Схема Подключения Птф Через Кнопку
Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.
Для чего нужны противотуманки?
Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.
Требования к установке противотуманных фар
Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.
Тюнинг-меню
В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.
Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.
Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней
Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу
Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.
Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.
Для чего нужны противотуманки
Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.
При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле
И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.
Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!
При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.
Навигация по записям
Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.
Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.
https://youtube.com/watch?v=AZjEhAsykAw
Второй вариант установки
Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется — это пара новых противотуманок и до 100 сантиметров провода (про запас).
Смотреть галерею
ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвет. Последний соединяется с «плюсом», а первый – с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) непринципиально, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда – можно попробовать подключить их напрямую к аккумулятору. Причем необязательно тянуть «плюс» и «минус» от каждой лампы по отдельности. Порядок монтажа может быть следующий – к клеммам аккумулятора (точнее, под них) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую фару со стороны водителя, а затем на правую. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Придется для этого запастись изолентой. Цвет длинного провода, который будет соединяться с ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует быть бдительным и перед установкой отключить питание от аккумулятора. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.
Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).
Смотреть галерею
Особенности установки
В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.
Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.
При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.
В штатный проем
Как правильно установить противотуманные фары в штатный проем:
Поднять автомобиль на 15-20 см с помощью подъемного механизма.
Отпустить (снять) защиту на бампере.
Снять защитные фиксаторы на бамперных заглушках.
Поместить фару в соответствии с направляющими линиями, скрепить саморезами.
Подключить электропроводку.
Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.
С помощью консоли (кронштейна)
Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.
Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.
Как установить противотуманные фары с помощью дополнительных конструкций:
Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.
Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.
Подключить проводку.
В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.
С реконструкцией бампера
Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).
Инструкция – как установить противотуманные фары с демонтажем старого бампера:
Снять старый бампер.
Отмерить расстояние, на котором будет располагаться новое освещение.
Нарисовать макет выемки под противотуманные фары.
Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).
Просверлить отверстия для крепежных элементов (болтов, саморезов).
Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.
Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.
Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.
Настроить электропроводку.
Установить бампер на авто.
Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.
