Конструкция дворника
Основными частями стеклоочистителя являются несущий каркас и чистящий элемент.
Дворники с металлическим каркасом
Несущий каркас выполняется из метала или пластика. Дворники с металлическим каркасом являются более долговечными и прочными. Такой каркас применяется для изготовления зимних щеток стеклоочистителя.
Дворники с пластиковым каркасом
Существует еще одна разновидность исполнения щеток — бескаркасные щетки. Каркасом в таких щетках является чистящая резинка и сам дворник выполняется полностью из резины.

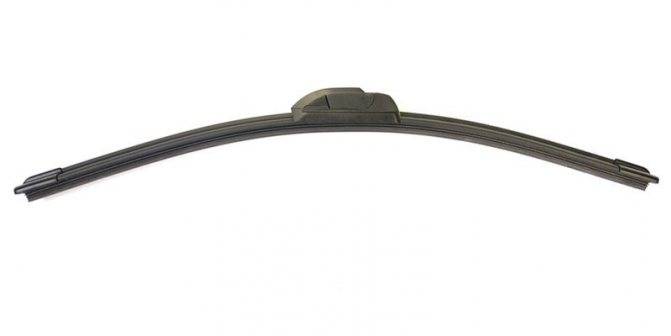

Бескаркасные дворники
Чистящий элемент выполняется из мягкой резины или силикона, что обеспечивает плотное прилегание к ветровому стеклу и отличное очищение его от влаги.
Виды дворников
Классические.
Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.
Бескаркасные.
Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .
Зимние щетки.
Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.
Гибридные.
Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.
В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам
В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще
Устройство приборов
Конструкция омывателя для ветрового стекла на ВАЗ 2101 состоит из моторедуктора, работающего от поступающего тока, который приводит в движение омыватели, выключателя, переключателя, реле для включения прерывистого режима, дополнительного реле и др.
Устройство очистителя стекла
Узел состоит из:
- Трапеции стеклоочистителя: с ее помощью моторчик передает движение. Она быстро изнашивается, поэтому порой необходим ремонт трапеции.
- Электромотор осуществляет движение дворников ВАЗ 2110. Если моторчик перегорит, то весь агрегат выйдет из строя.
- Насос стеклоочистителя нагнетает очистительную жидкость. Если электронасос сломается, то, несмотря на работу очистителей, лобовое стекло не будет очищаться.
- Назначение бачка очевидно – в него заливается очистительная жидкость для окон.
Для качественной работы стеклоочистителя важна форма, материал, размер и конструкция дворников.
Благодаря электродвигателю дворники на ВАЗ 2110 могут работать в трех режимах:
- Прерывистом. Рычаг переключателя находится в положении II и III.
- Постоянном – с небольшой скоростью движения щеток. Рычаг переключателя занимает положение IV.
- Постоянном – с быстрым движением дворников. В этом случае рычаг переключения стоит в положении V.
Замена трапеции дворников ваз 2110
И так как это обычно со мной бывает, ничего не предвещало беды…Отмотав за день 500 км до Старого Дрожжаного что рядом с Ульяновском и обратно. Я было думал что ничего плохого не случится. Отвозил я в столь дальние места Планшетник для папы…
Так вот, приехав в Казань я решил что надо бы обзавестись дефлекторами на дверях чтоб в уши не задувало.
Но у меня же руки растут из «правильного места» я же могу! Чей-то плохо у меня водительский дворник затянут, надо его подтянуть подумал я и оторвал на**й шпильку вместе с гайкой…
Для начала после съема трапеции не снимайте гайку муфты (которая на 13) Нужно запомнить положение ходунка и ставить в точности как она у вас была. Вот теперь когда вы не совершили моих ошибок Поехали!
Снимаем минусовую клемму!
Снимаем дворники, затем снимаем Жабо (по инструкции или по памяти), скидываем ремешок с расширительного бачка.
Ключом на 10 отворачиваем правую гайку (с пассажирской стороны) под нее (моей) головкой не подлезть.
Затем аккуратно снимаем штекер питания моторчика.Аккуратно (с матом и веселыми плясками) вынимаем трапецию. Она вынимается дадада…
Внимание при замене трапеции (только если моторчик не провернуло!) запомните (!сфотографируйте!) положение муфты при съеме. Я собрал как в инструкции и у меня дворники делали один полный ход и еще пол хода…Вот такие руки…. Я собрал как в инструкции и у меня дворники делали один полный ход и еще пол хода…Вот такие руки…
Я собрал как в инструкции и у меня дворники делали один полный ход и еще пол хода…Вот такие руки…
Вобщем во второй раз я за**ался и поехал. Поехал к нормальным ребятам с прямыми руками. В автосервис. Кстати помимо этого они еще много чего делают. Отрегулировали они мне ход дворников за 200 рублей даже трапецию не сняли а собрал обратно я все сам.
Цена вопроса: 700 ₽
Машины в продаже
Не думаю, что кто-то будет спорить с тем, что для безопасного управления автомобилем, необходим хороший обзор. Для этого необходимо, чтобы работал механизм, приводящий в движение щетки,была исправна трапеция дворников, но и сами щетки должны быть в хорошем состоянии и соответствовать времени году.
Погодные ненастья напоминают нам о регулярной замене щеток «дворников». Некоторые производители этих крайне важных деталей, рекомендуют менять щетки один раз в год. Дело в том, что под воздействием окружающей среды, резиновые вставки постепенно высыхают и теряют свою эластичность. Твердая резина работает как скребок, оставляя на стекле разводы и полосы.
Своевременно пополняйте запас омывающей жидкости в бочке омывателя. Чтобы избежать отравления ядовитыми порами, покупайте только проверенную жидкость для чисткм стекол.
4. Отсоедините фишку двигателя «дворников».
5. Затем ключом «на 10» отверните гайку левого… …потом правого крепления очистителя к автомобилю, …6. Открутите болт крепления кронштейна двигателя «дворников».7. После этого снимите трапецию со шпилек и достаньте ее из корпуса воздуховода.
8. Ключом «на 13» отверните гайку держащюю кривошип.
9. Ключом «на 10» открутите 3-и болта держащих двигатель на кронштейне… … снимите его.
Старого образца. — сказали нет в наличии и врядли найдешь. Нового образца. — есть в наличии — 2 800р. Приоровские. — тоже есть — 2 000р.
Ремонт
Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.
Читать дальше: Petro canada synthetic 5w 30
Разбор осуществляется таким образом:
- Снимаем приборную панель;
- Слева находим реле, прикрученное к кузову. Если реле оказывается неисправным, то ремонт ему вряд ли поможет, нужна замена;
- Проверяем предохранитель, отвечающий за привод дворников;
- Разбираем рулевую колонку, чтобы осмотреть переключатель. Если окажется что переключатель имеет повреждения изоляции, другие нарушения, значит – ему необходима замена;
- Откручиваем от кузова моторчик, проверяем на работоспособность. Можно при небольших неполадка провести ремонт, а возможно, ему потребуется замена, причем – вместе с реле. Производить отдельно ремонт реле смысла нет – его стоимость копеечная;
- Осмотрите привод, одна из возможных неисправностей – сломался его шкив.
Ремонт Трапеции Стеклоочистителя Ваз 2110
Замена мотора стеклоочистителя и трапеции
дизайн Щетка стеклоочистителя на ВАЗе 2110
сам двигатель и трапеция могут безопасно проехать все 300 000 км, что является достаточно надежным и при нормальной работе, что было подтверждено личным опытом многих владельцев. Но есть исключения из правил.
Часто бывает так, что прорези или конструкции обойдены трапеция просто ломается. Если у вас есть подобные проблемы, то процедура ремонта будет обсуждена ниже.
Чтобы изменить все детали Щетка стеклоочистителя
, Этот инструмент полезен для:
- плоская и крестовая отвертка
- Гнездо с головкой 10 мм
- ручка с храповым механизмом
Для того, чтобы выполнить эту работу, вам сначала необходимо выполнить некоторые из следующих действий:
- Снять лобовое стекло (отделка салона)
- Снимите теплоизолятор и уплотнение под капотом.
- Отсоедините один конец резины от расширительного бачка и переместите его в одну сторону.
Руководство по замене видео трапеция с моторными дворниками на ВАЗе 2110-2112 год
Видеонаблюдение ниже было записано специально для этого сайта, чтобы помочь продемонстрировать весь ремонт. Ремонтный комплект трапециевидной стеклоочистителя ВАЗ 2110. Надеюсь, что все показано доступно и понятно, так что даже новичок сможет это понять.
READ Замена Подшипника Передней Ступицы Нива
Если у вас есть какие-либо вопросы или проблемы при просмотре видео, вы можете связаться со мной в разделе комментариев на моем канале YouTube. Ремонт трапециевидного стеклоочистителя ВАЗ 2110. фото. Ну, мы посмотрим на это ниже ремонт
в обычной форме.
ремонт трапеции
дворникиваз 2110 .
трапеция
, замена иремонт )
Снятие и установка Фотоотчет трапеция Щетки стеклоочистителя 2110-2112 год

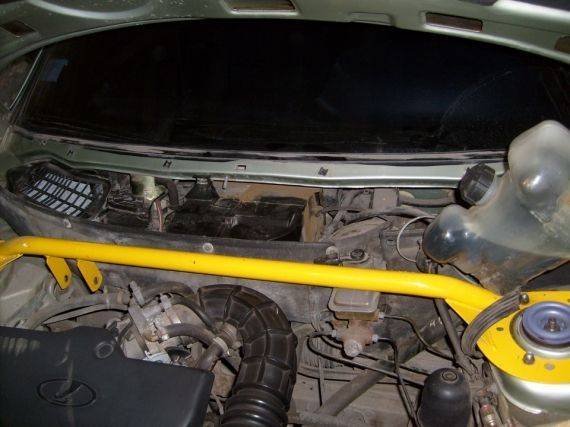

Когда все моменты подготовки будут завершены, все будет выглядеть примерно так. Стрелки выше указывают точки крепления двух гаек:
Конечно, их нужно открутить.
После этого мы отсоединяем зажим крепления расширительного бачка и слегка поднимаем его вверх, откладываем в сторону, чтобы получить доступ к третьему трапециевидная гайка.

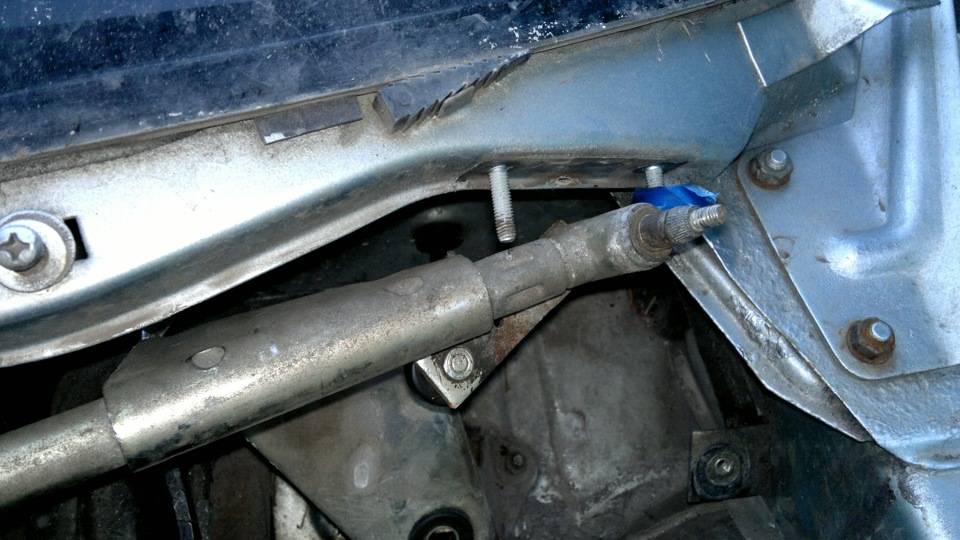

После этого гайку можно открутить, она внизу практически:
После этого вы сможете аккуратно повернуть трапецию, чтобы снять ее с левой стороны, слегка согнув металлическую раму под лобовым стеклом ( усилий очень мало. говорить о каком-либо изгибе не имеет смысла! )
И мы поднимаем его почти до конца, чтобы вынуть:
READ Какое Масло Лить В Хонду Срв Рд1
Все, что вам нужно сделать, это отключить шнур питания:

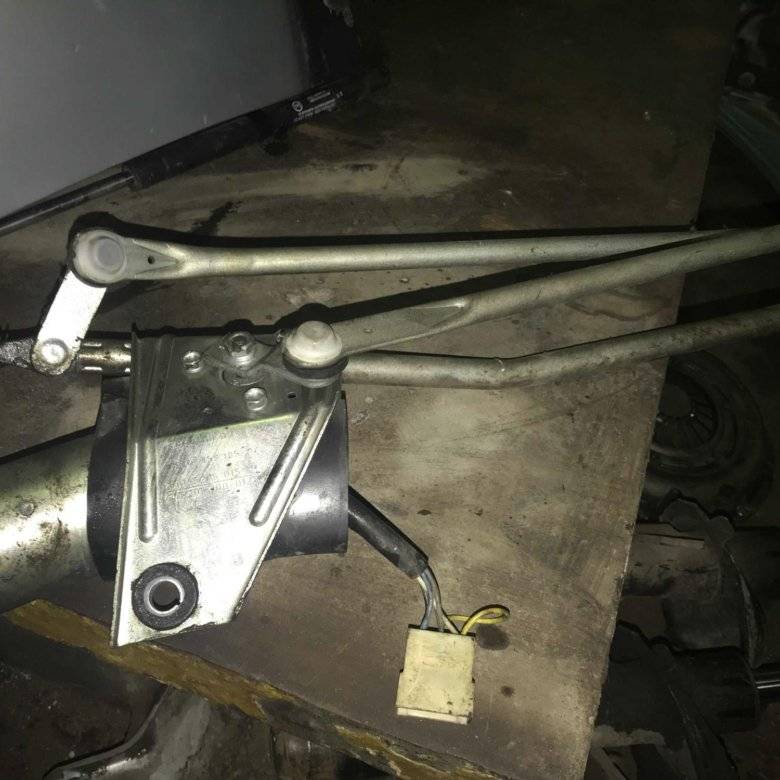

И теперь вы можете, наконец, вынуть всю структуру трапеция и моторные дворники с бором. Если вам нужно отключить и заменить один двигатель, то в принципе это не составит труда. достаточно просто открутить его и произвести замену.
Установка всех снятых деталей производится в обратном порядке. Стоит упомянуть цены на эти запчасти. Стоимость трапеция в комплекте с мотором ВАЗ 2110 стоит около 2000-3000 рублей от производителя автоваза. Публикация «Комплект для ремонта трапециевидной щетки стеклоочистителя ВАЗ 2110»: Ремонт трапеции. Китайские аналоги около 2000 руб.
Ремонт и замена трапеции дворников 2110
Как правило, если нужна новая трапеция дворников, цена на механизм не самая высокая. Сама замена тоже не представляет особой сложности. Однако далеко не всегда механизм нужно менять. Как правило, часто удается ограничиться только ремонтом трапеции.
Более того, регулярные ревизии и замена только изношенных элементов позволяют продлить срок службы всего механизма, а также снизить нагрузки на моторчик печки и повысить общую эффективность работы дворников в целом.
Как выполняется ремонт трапеции
Прежде всего, после снятия все элементы трапеции нужно очистить, после чего изучить состояние шпилек. В случае сильного износа ребер трапецию нужно менять. Если же такого износа нет, достаточно заменить пластиковые колпачки, которые продаются в ремкомплекте.
- Сначала трапецию разбирают, старые колпачки срезаются. Основная задача — вытащить колпачки из тяг трапеции. Еще можно погрузить концы трапеции в кипяток на несколько минут. Затем колпачки можно попросту вытолкнуть.
- Далее нужно учитывать, что на модели ВАЗ 2110 устанавливались разные типы трапеций с небольшими отличиями. При этом часто необходима подгонка тяг трапеции под колпачки или колпачков из ремкомплекта под тяги.
На начальном этапе колпачки следует осмотреть. Если на них имеется фиксирующий выступ, на тяге должна быть выемка под такой выступ на тяге. В случае, когда такой выемки нет, выступ на колпачке нужно срезать или пропилить углубление под него на самой тяге. Если же выступа нет, доработки не потребуются.
- При установке посадочное место очищают, новый колпачок опускают в кипяток на несколько секунд. Далее мягкий от нагрева колпачок легко ставится на свое место. Не пытайтесь установить холодный колпачок, так как есть риск его повредить!
- Установив колпачок, следует выждать 15 минут до полного его остывания, после чего тягу можно собирать. Предварительно втулки следует смазать смазкой (подойдет графитка).
Замена трапеции
Независимо от того, устанавливается новый механизм или ставится отремонтированный, замена трапеции не является сложной процедурой. Установка трапеции потребует:
- вставки нового или восстановленного механизма;
- крепление механизма болтами;
В целом, сборка производится в порядке, противоположном снятию трапеции с автомобиля (рассмотрено выше)
Однако есть некоторые нюансы, на которые следует обращать внимание.
- Когда меняется трапеция для дворников, не следует сразу затягивать болт крепления электромотора. Дело в том, что для четкой работы механизма может потребоваться слегка повернуть моторчик.
Только после подтверждения того, что трапеция нормально работает, можно затягивать болт крепления электромотора.
- Затем можно ставить на место и крепить шумоизоляцию, жабо подключать все трубки омывателя, фиксировать расширительный бачок. Завещающий этап-монтаж пластиковых заглушек, установка поводков и щеток дворников.
После установки всех элементов следует еще раз проверить качество работы дворников
Лада 2110 2005, двигатель бензиновый 1.6 л., 89 л с., передний привод, механическая коробка передач — своими руками
Лада 2110, 2005
Лада 2110, 2005
Комментарии 9
Подскажите подходит ли трапеция ваз 2112 к 2110?
Ну блин боюсь .. Сам менять не собираюсь;
Я просто поменял трапецию. В магазине у продавца открутили мотор, чтобы измерить отверстие в поводке, так как до определенного момента шли с отверстием 8 мм, а после пошли с 10 мм, и положение явно не отметили поводок на валу мотора сделал; прикрутил трапецию с мотором к кузову (снимите поводок с двигателя) если смотреть на машину спереди двигатель вращается по часовой стрелке, вы двигаете поводок вручную и смотрите на ось дворника, вы обнаруживаете мертвую точку когда поводок вращается, а ось не вращается и доводим его до точки, где ось начинает вращаться только по часовой стрелке, надеваем поводок и натягиваем.
Вот такая беда и случилось со мной сегодня . по началу сам смотритель проскользнул в сиденье . ну я хороший парень xD, поменял болт, подумал лучше . нефиг края были стерты . дворник в порядке? дворник) . хотел подкрутить дворник, а точнее болт и таааадаааам . сломался (прямо как у тебя) . ездил без дворников, а на улице шел дождь, чуть не ударил колодец колесом .. Короче .. Приехал к друзьям, пока их ждал, повернул стеклоочиститель со стороны пассажира ровно так, чтобы почистил на бок хоть как-то Монодворник у меня вроде… Колхозный стиль.как мальчишка… НО . теперь надо как-то купить новый и все поменять . а денег в кармане 1000 и хз сколько будет стоить, а на улице дождь . и то послезавтра будет -10…))))Я тут Фигасебе писал, мини отчет прям))))
Продемонстрируем, как своими руками заменить трапецию дворников (дворников) с двигателем на автомобилях ВАЗ 2110, ВАЗ 2112, ВАЗ 2111. Первым делом откручиваем гайки крепления дворников и снимаем их. Тонкой отверткой вытаскиваем заглушки, под ними саморезы, которые нужно открутить:
При открытом капоте откручиваем винты крепления накладки капота:
Осталось открутить по две гайки с каждого угла, они слева и справа. Теперь можно аккуратно приподнять пластиковую крышку, отвести ее в сторону. Вытаскиваем или просто приподнимаем обшивку моторного отсека, затем поднимаем и отводим в сторону расширительный бачок. Далее откручиваем трапециевидные крепежные гайки вместе с двигателем. У трапеции стеклоочистителя внизу есть еще один болт крепления, его нужно открутить:
с храповым механизмом с хорошим удлинением работать удобнее. Затем немедленно отключите вилку. Теперь всю трапецию дворников (дворников) одним мотором можно вытащить с места.
Видео о замене трапециевидных дворников на ВАЗ 2110, ВАЗ 2112:
Резервная видео инструкция по замене трапеции стеклоочистителя в ВАЗ 2110 :
Лада 2110 #ДедПриор › Бортжурнал › Замена трапеции дворников. +БОНУС, доработка жабо ваз 2110 или как быстро его демонтировать при ремонте/замене деталей под теплозащитой
Всем привет!На днях у меня успешно дожила свое время трапеция дворников. Здесь я немного опишу про замену дабы всех пугают тем что надо много разбирать. А вот и нет, даже самый рукожоп сможет сделать это своими руками. Итак погнали:1.0) купите сразу комплект трубок для стеклоомывателей ( поймете почему позже), но можете и потом когда поедите за трапецией. Лучше брать приоровские, они мягче.1) скручиваем оба дворника.2) снимаем заглушки на жабо и выкручиваем 4 болта.3) скручиваем на ушах ( боковые ушки жабо где крепления капота) шайбы.4) выкручиваем 6 саморезов из стыка теплозащиты и жабо ( тут есть один нюанс, с пассажирской стороны в углу за теплозащитой есть еще одно крепление, поэтому после демонтажа вышеописаннго проверьте крепится ли у вас именно в этом хитром месте жабо дабы не поехать за новым )5) если при снятии жабо у вас тройник на омыватели находится в доступе ( не в самом жабо как было у меня ) то отсоединяйте его, если же тройник внутри жабо, то отрезайте шланг оставляя максимальную длину для доработки.Теперь у нас есть доступ к трапеции и моторчику, отлично, но надо сделать еще несколько пируэтов с бубном:6) убираем резинку с бачка расширителя, вытаскиваем его и отводим в сторону.7) маленький кусок теплозащиты или вынимаем или просто отводим максимально к стакану.8) отключаем фишку моторчика дабы его обесточить.
Полный размер
Отдельно трапецию вы не снимите, даже не пытайтесь, а если у вас есть навыки телепатии и вы Дэвид Коперфильд, то тоже не пытайтесь ))))). Трапеция вместе с моторчиком крепится на 2 гайках на самой трапеции и 1 болт держит моторчик. Верхние гайки откручиваете без проблем, а вот для болта моторчика вам потребуется удлинитель ибо места там мало и ключем подлезть практически не реально как и открутить.Далее когда мы все открутили, вопрос в том как его снять. Я думаю вы скажете, да что там снимать, вытащил и все. НЕТ, просто так в автовазе можно только накачать колесо, внутренняя часть, поводки, будут задевать за кузов. Тут нам потребуется отверточка ( используется как салазки или упор). Лично я немного поджимал ей верхний поводок и трапеция выходила как по маслу, моторчик достается без проблем.Теперь, так как мы не имеем второго авто, ставим бачек обратно и едем с этой приблудой в магазин за новой трапецией ( именно с ней потому что я не знал какая у меня трапеция а их несколько видов) на месте скручиваем и подбираем необходимую для нашего мотора. Пссссс паря, в 5 пункте я писал про комплект трубок для омывателей, напомню, что если тройник на 2 омывайки у тебя в жабо, ты трубку срезал как я сказал, а дома у тебя нет таких трубок, то купи и их.
Почему не работают дворники
В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.
Совместимости трапеций
Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.
Самые популярные механические поломки дворников:
- Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
- Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.
Что касается проблем с электрической составляющей, то они проявляются так:
- Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
- Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
- Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
- Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.
Самостоятельная замена трапеции стеклоочистителя на ВАЗ 2110
Актуальная тема для владельцев соответствующей модели – замена трапеции стеклоочистителя на ВАЗ 2110. Автомобилисты со стажем знают: эта деталь подвержена быстрому износу. точнее не сама деталь, а некоторые ее компоненты. В частности, втулки из пластика. Конструкция ли в этом виновата, или еще какие-нибудь недоработки, но они изнашиваются значительно быстрее, чем остальные механизмы.
Между тем, работоспособность стеклоочистителей – гарантия безопасности при плохой погоде.
Замена трапеции стеклоочистителя на ВАЗ 2110 – вынужденная мера, к которой приходится прибегать для поддержания «дворников» в рабочем состоянии. На начальной стадии указанная неполадка проявляется в ослаблении давления – другими словами, стеклоочистители не справляются с потоками воды или обильным снегопадом. Возврат в исходное положение затруднен, прямо-таки ощущается натужность, с которой дворники двигаются по стеклу.
Наличие подобных симптомов говорит об износе механизмов трапеции стеклоочистителя.
Попытки ремонта детали – тем более в кустарных условиях – нецелесообразны: слишком тонкий механизм, да и пластиковые втулки не подлежат замене. Единственный выход – замена трапеции.
Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.
Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.
Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем
Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена. Установка новой трапеции производится в обратном порядке
Установка новой трапеции производится в обратном порядке.
Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.
Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.
Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше ).
Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.
Заметим. что для подобных экспериментов нужен изрядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).
Вывод: чтобы не приобрести вместе с сомнительной вещью ворох проблем, устанавливаем родную деталь, не гоняясь за копеечной экономией.
Как видим, замена трапеции стеклоочистителя на ВАЗ 2110 – весьма простое занятие, доступное даже для дилетанта
Еще раз обратим внимание начинающих автолюбителей, что все действия должны производиться с максимальной аккуратностью – в особенности связанные с извлечением
- Почему не работают дворники на ВАЗ 2110? Несколько популярных причин и способы починки
- Замена троса ручника на ВАЗ 2107. Никаких СТО. Сделай сам
- Замена топливного фильтра на Kia Spectra своими руками
- Как поменять резинку на дворнике? Простые и быстрые способы
Неприятно, когда в самый подходящий момент появляются проблемы со стеклоочистителем, например, дворники отказываются работать, их движения затруднены, либо щетки царапают лобовое стекло автомобиля. Возможно придется менять трапецию очистителя в сборе, но какую установить в замен старой?
Процесс замены
Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.
Поэтому лучшим вариантом, который позволит сохранить денежные средства, будет замена детали своими руками. Этот процесс происходит следующим образом:
В первую очередь нужно будет демонтировать старую трапецию. Для этого придётся разобрать и снять рычаги стеклоочистителей. Для этого придётся открутить две гайки ключом на 12
При снятии рычагов нужно соблюдать осторожность, так как мощные пружины создают проблему при снятии. Поводки лучше предварительно отогнуть
Разъединяем колодки моторедуктора стеклоочистителя.
Откручиваем гайку левого крепления трапеции.
Отворачиваем гайку с другой стороны.
Отворачиваем крепление кронштейна моторедуктора.
Снимаем трапецию со шпилек и извлекаем.
Новую запчасть перед установкой нужно обязательно собрать, так как она находится в разобранном состоянии. При соединении деталей нужно следить, чтобы все части были совмещены и отрегулированы. Только после этого затягиваются гайки.
Перед тем, как установить новую трапецию, желательно смазать все её трущиеся части графитовой смазкой. Некоторые советуют использовать литол , но он теряет свои свойства при минусовых температурах.
Ремонт трапеции с помощью ремкомплекта
Если в старой детали просто износилась втулка , необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.
Подмена мотора и трапеции стеклоочистителя
Конструкция стеклоочистителя на ВАЗ 2110 довольно надежная и при обыкновенной эксплуатации мотор и сама трапеция может тихо отходить и все 300 000 км, что было подтверждено личным опытом многих хозяев. Но бывают и исключения из правил.
Часто бывает такое, что обходятся шлицы либо конструкция трапеции просто ломается. Если у вас появились подобные задачи, то ниже будет рассмотрена процедура ремонта.
Чтоб поменять все детали стеклоочистителя, нам пригодится последующий инструмент:
- отвертка плоская и крестовая
- головка торцевая на 10 мм
- трещоточная ручка
Чтоб выполнить эту работу, сперва нужно выполнить некие предварительные деяния, а конкретно:
- Снять накладку лобового стекла (жабо)
- Снять теплоизолятор и уплотнитель под капотом
- Отсоединить один конец резинки расширительного бачка и отвести его в сторону
Передние стеклоочистители для LADA ВАЗ 2110/2111/2112 01.1996-01.2009
Стеклоочистители Trico ICE 500мм — X2 Рейтинг товара 66 отзывов Производитель Trico (США) Подробнее»> Серия Trico ICE Конструкция Бескаркасная Подробнее о преимуществах.»> Кол-во в комплекте 2 Длина 1 / длина 2, мм 500 Спойлер Асимметричный Узнать какие.»> Крепление Крючок 9×3, 9×4 / Side Pin 22mm / Pinch Tab / Push Button 19mm / Push Button 16mm / Top lock / Side Pin 17mm Особенности Зимняя Страна производства Мексика 1 440 ₽ 1 340 ₽
экономия 100 ₽ Купить
на складе поставщика
что это значит?
Стеклоочистители SWF VisioNext 850 — X2
Рейтинг товара 4 отзыва Производитель SWF (Германия) Подробнее»> Серия SWF VisioNext Конструкция Бескаркасная Подробнее о преимуществах.»> Кол-во в комплекте 2 Длина 1 / длина 2, мм 500 Спойлер Симметричный А что выбрать для высоких скоростей?»> Крепление Крючок 9×3, 9×4 Страна производства Польша 1 600 ₽ 1 488 ₽
экономия 112 ₽ Купить
на складе поставщика
что это значит?
Щетки стеклоочистителя Bosch Aerotwin AR500S
Рейтинг товара 7 отзывов Производитель Bosch Подробнее»> Серия Bosch Aerotwin Конструкция Бескаркасная Подробнее о преимуществах.»> Кол-во в упаковке 2 Длина 1, мм 500 Длина 2, мм 500 Спойлер Асимметричный Узнать какие.»> Крепление Крючок 9×3, 9×4 Страна производства Бельгия 1 640 ₽ 1 525 ₽
экономия 115 ₽ Купить
на складе поставщика
что это значит?
Комплект стеклоочистителей SWF Das Original x2 220
Рейтинг товара Производитель SWF (Германия) Подробнее»> Серия SWF Das Original Конструкция Каркасная Кол-во в упаковке 2 Длина 1, мм 500 Длина 2, мм 500 Крепление Крючок 9×3, 9×4 Страна производства Польша 1 360 ₽ 1 265 ₽
экономия 95 ₽ Купить
на складе поставщика
что это значит?
Стеклоочистители Denso DM-550 + DMC-550
Производитель Denso (Япония) Подробнее»> Серия Denso Standard Конструкция Каркасная Кол-во в комплекте 2 Длина 1 / длина 2, мм 500 Крепление Крючок 9×3, 9×4 Особенности Высокий профиль / предварительно изогнутая щетка, для стекол большой кривизны Страна производства Южная Корея 1 480 ₽ 1 376 ₽
экономия 104 ₽ Купить
на складе поставщика
что это значит?
Стеклоочистители Trico Force TF500L — X2
Производитель Trico (США) Подробнее»> Серия Trico Force Конструкция Бескаркасная Подробнее о преимуществах.»> Кол-во в комплекте 2 Длина 1 / длина 2, мм 500 Спойлер Асимметричный Узнать какие.»> Крепление Крючок 9×3, 9×4 / Side Pin 22mm / Pinch Tab / Push Button 19mm / Push Button 16mm / Side Pin 17mm / Bayonet Arm Страна производства Мексика 1 760 ₽ 1 636 ₽
экономия 124 ₽ Запрос
по запросу
что это значит?
Стеклоочистители Trico NeoForm NF500 — X2
Рейтинг товара 15 отзывов Производитель Trico (США) Подробнее»> Серия Trico NeoForm Конструкция Бескаркасная Подробнее о преимуществах.»> Кол-во в комплекте 2 Длина 1 / длина 2, мм 500 Спойлер Симметричный А что выбрать для высоких скоростей?»> Крепление Крючок 9×3, 9×4 Страна производства Мексика 1 920 ₽ 1 786 ₽
экономия 134 ₽ Запрос
по запросу
что это значит?
Замена дворников ВАЗ-2110
Процесс замены дворников на «десятке», как, впрочем, и на любом другом автомобиле, очень простой, и не отнимет у вас более пяти минут. Да и инструмента для этого никакого не потребуется. Порядок работ следующий:
- ветровое стекло накрываем плотной тканью, чтобы защитить его от возможных повреждений;
- отгибаем поводок дворника от лобового стекла;
- приподнимаем защелку механизма крепления вверх, проворачиваем каркас на 90 градусов вокруг направляющей и сдвигаем его вниз, снимая с крючка поводка;
- направляющую нового дворника заводим в крючок крепления и загоняем ее в конец изгиба до щелчка защелки.
