Тормозная система КамАЗ-4310, устройство, принцип работы

Обслуживание и проверка работоспособности пневматического привода

Проверка этой системы заключается в измерение и проверке и регулировке параметров давления воздуха при выходе из устройства. Проверка обычно осуществляется по каждому клапану индивидуально. Перед проверкой нужно убедиться, что при нажатии тормоза не происходит чрезмерный выпуск воздуха.

Схема проведения проверки:

  • полностью наполнить систему воздухом до предельного значения давления;
  • полностью нажать на педаль тормоза, давление при этом не должно упасть ниже отметки 49,5 Кпа;
  • рукоять привода должна располагается в переднем стандартном положении, необходимо проверить уровень давления.

Что нужно для диагностики пневматического привода

Для того, чтобы провести диагностику пневматического привода своими руками нужно воспользоваться специальным комплектом приборов.

Прибор предназначен для:

  • проведения диагностики шлангов для контроля давления в аппарате;
  • замены манометра при проведении испытаний.
  • По итогам испытаний необходимо свериться с контрольной таблицой.

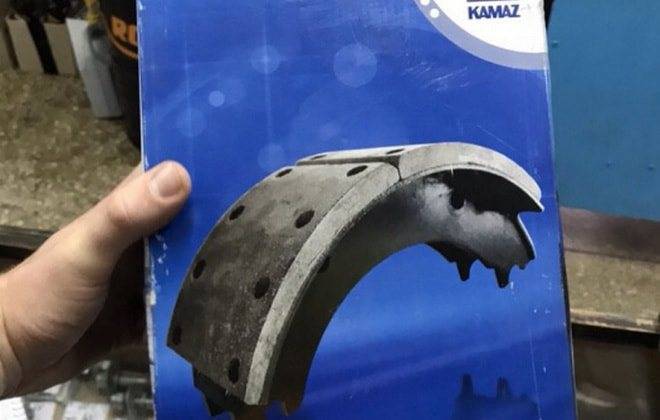

Замена колодок на КАМАЗе Евро

Замена колодок на КАМАЗ-вездеход возможна с применением колодок, купленных в магазине, либо путём самостоятельного восстановления старых. Большая часть водителей именно так и делают. Замена задних колодок КАМАЗ предполагает, что с запчастей срубают устаревшее фрикционное вещество, затем зачищают посадочную поверхность.

До установки шлифуют накладки с использованием токарного станка. Фрикционное вещество устанавливается на тормозную колодку, отверстия совмещаются. Для правильного расположения накладки устанавливаются одновременно все заклепки. Клепание начинается от центральной части к краям. Это повышает плотность прилегания фрикционного материала к поверхности.

Принцип работы тормозов КамАЗ

После нажатия на педаль тормозной системы давление передается на усилитель, а он оказывает воздействие на основной цилиндр. Входящие в его конструкцию поршни получают излишки жидкости в цилиндрах колес, которые, в свою очередь, провоцируют передвижение колодок к дискам. Это происходит при одновременном прохождении потока в привод.

Управление тормозными механизмами нажатием на педаль тормоза создает давление жидкости, что запускает процесс остановки. По ее завершении задействуется возвратная пружина, и педаль становится неактивной. Поршень основного цилиндра тоже принимает обратное положение. Основные части пружин отстают от барабанов благодаря работе тормозных колодок.

В основной цилиндр перемещается тормозная жидкость от колес. Давление системы торможения снижается. Из-за использования в конструкции устройств для повышения безопасности, увеличивается продуктивность тормозов КамАЗ.

Как отрегулировать тормозной механизм

Проходить проверку лучше всего на специализированной станции техобслуживания, а вот осуществить регулировку можно и самостоятельно:

  • отключите стояночный тормоз;
  • ослабьте гайки крепления колодок;
  • сблизьте эксцентрики, так чтобы они были расположены метками (на наружных осях) друг к другу;
  • прокачайте в систему сжатый воздух (давление от 49 до 68,8 кПа или 0,5-0,7 кгс/см2);
  • выньте палец штока тормозной камеры, нажимая эксцентрики, отцентрируйте колодки относительно барабана КАМАЗа;
  • проверьте, насколько плотно прилегают колодки к барабану (используйте щуп толщиной 0,1 мм — он не должен проходить между ними);
  • затяните гайки осей;
  • остановите подачу воздуха и присоедините шток тормозной камеры;
  • поверните оси червяка регулировочного рычага таким образом, чтобы свободный ход штока составлял 20-30 мм;
  • убедитесь, что при включении и выключении подачи сжатого воздуха штоки перемещаются быстро и без заеданий.

Как развести и свести колодки

Торможение грузовика обеспечивается настройкой тормозных устройств. После замены фрикционного материала проводится полная регулировка тормозов автомобиля. Эта операция выполняется при помощи регулировочных эксцентриков. Наладка нужна для того, чтобы максимально подвести колодки к тормозному барабану. Для поверки качества выполненных работ используют щуп толщиной 0,1 мм. Он не должен входить в зазор между накладкой и тормозным барабаном.

Частичная регулировка выполняется в случае снижения эффективности торможения либо подклинивания колодок. В результате изнашивания фрикционного материала увеличивается ход штока тормозных камер.

Чтобы развести колодки на КамАЗе, необходимо вывесить колесо и подвести накладки к барабану. Регулировка проводится только вращением осей регулировочных рычагов.

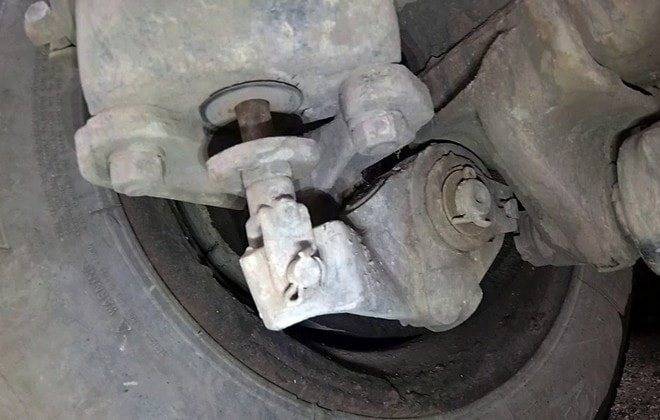

Исполнительный механизм (трещотка) находится под энергоаккумулятором. Для регулировки открутить стопорящий болт на 2-3 оборота и регулировочным винтом (червяком) по часовой стрелке поворачивать вал до полной остановки свободного вращения колеса. Чтобы установить необходимый зазор, нужно на 2-3 щелчка повернуть назад вал червяка и завернуть стопорный болт. После выполнения наладки проверяют эффективность работы тормозов.

В случае, если во время движения автомобиля греется тормозной барабан, нужно увеличить зазор между накладками и поверхностью их прилегания, т.е. свести колодки. Операция проводится идентично разведению, только вращают вал трещотки против часовой стрелки. Качество регулировки проверяют по температуре тормозного барабана. При правильно выставленных накладках он не греется.

Для равномерного торможения и предотвращения заноса машины ход штоков правых и левых тормозных камер должен быть примерно одинаков. При регулировке тормозов величину его перемещения устанавливают равной 20 мм. Допустимая разница в показателях — не более 2-3 мм.

С помощью чего разводятся тормозные колодки

Для регулировки тормозных колодок нужно знать как правильно разводить и подводить их:

  • рычаг должен легко двигаться;
  • необходимо совместить рукоятку и шток;
  • меняется положение инструмента, который связан с тормозной колодкой;
  • поставить в одно положение кронштейн и и рукоять;
  • при перемещении рукояти блоки разводятся.

Таким образом разводятся колодки на всех Камазах, в том числе на Камаз-5320.

Принцип работы тормозов КамАЗ

После нажатия на педаль тормозной системы давление передается на усилитель, а он оказывает воздействие на основной цилиндр. Входящие в его конструкцию поршни получают излишки жидкости в цилиндрах колес, которые, в свою очередь, провоцируют передвижение колодок к дискам. Это происходит при одновременном прохождении потока в привод.

Управление тормозными механизмами нажатием на педаль тормоза создает давление жидкости, что запускает процесс остановки. По ее завершении задействуется возвратная пружина, и педаль становится неактивной. Поршень основного цилиндра тоже принимает обратное положение. Основные части пружин отстают от барабанов благодаря работе тормозных колодок.

В основной цилиндр перемещается тормозная жидкость от колес. Давление системы торможения снижается. Из-за использования в конструкции устройств для повышения безопасности, увеличивается продуктивность тормозов КамАЗ.

Описание тормозов КамАЗ

Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.

  • Главный тормоз;
  • Резервный тормоз;
  • Остановочный тормоз;
  • Вспомогательный тормоз.

Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки. Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.

Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.

Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.

Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.

Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота. Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.

Стояночный и вспомогательный тормоза КамАЗ:

Из сказанного выше видно, что на КамАЗ для главного, резервного и остановочного гасителей движения, базирующихся на корме, применяемые методы остановки едины. Что касается резервного и остановочного гасителя, единый у них — пневматический движитель.

Дополнительный гаситель движения работает на снижение степени нагрева оборудования, главного устройства снижения скорости. Сюда относится глушитель силовой установки, переключающий выпускной коллектор, и отключающий ввод топливной смеси.

Экстренная разблокировка расклинивает колодки, если они сработали автоматом и остановили машину. Привод экстренной остановки двойной, срабатывает как за счёт пневматики, так и за счет механических винтов. Сделано это с целью разблокировать энергетические аккумуляторы в автоматическом или ручном режиме.

Решение проблем

К устранению неисправностей ручного тормоза на КамАЗе необходимо подходить комплексно. Изначально нужно проверить герметичность системы. Для этого предварительно демонтируется рычаг (он крепится к кронштейну, снять его несложно). Далее аккуратно отсоединяются пневматические трубки, после чего снимается крышка крана. Снимаются также колпачки, тарелка, шток и другие элементы, пока не покажутся уплотнительные кольца и манжета. Поскольку эти комплектующие имеют низкую стоимость, проверять их на предмет износа (если это не заметно визуально) нет никакой необходимости – просто устанавливаются новые, после чего осуществляется сборка в обратном порядке.

Проблемы с разгерметизацией магистрали требуют профессионального ремонта. Самостоятельно решать этот вопрос категорически не рекомендуется. Если воздух быстро уходит наружу, это приводит к автоматическому срабатыванию пружин энергоаккумуляторов, из-за чего машина резко останавливается. В таком случае необходимо использовать систему экстренного растормаживания. В новых моделях КамАЗов устанавливается усовершенствованный тормозной пневматический привод, который позволяет отпускать стояночный тормоз сразу после запуска двигателя.

Визуально следить за тем, чтобы в тормозной системе не накапливалась вода или даже конденсат, проблематично. Чтобы избежать появления этой проблемы, рекомендуется устанавливать специальный осушитель, который будет устранять влагу, предупреждая риск ее замерзания в холодную пору года.

Если к грузовику присоединен прицеп, необходимо предварительно установить систему воздухораспределения, то есть, расширить тормозную магистраль. В противном случае, стояночный тормоз на прицепное оборудование действовать не будет.

Как подключить ручник на КамАЗе, если по какой-то причине воздуха в магистрали недостаточно или механизмы системы изнашиваются? Это не только проблематично, но и опасно. Любые неисправности, связанные с тормозной системой, в том числе и стояночной, должны немедленно устраняться. Это повысит комфорт передвижения и его безопасность. Работать с тормозными механизмами можно как самостоятельно, так и с привлечением профильных специалистов.

Утечки воздуха из соединений трубопроводов и приборов тормозной системы устраняются их подтяжкой, а негерметичные трубопроводы и гибкие шланги заменяются.

Нужно помнить, что на автомобилях, выпускаемых с марта 1986 года, соединения трубопроводов уплотняются использованием резиновых колец, поэтому моменты затяжки штуцеров должны быть меньше (таблица 1).

Если не заполняются воздушные баллоны пневмопривода тормозов, и регулятор давления сбрасывает воздух в атмосферу, то причин может быть несколько:

— перекрыт трубопровод между регулятором и защитными клапанами;

— неисправен регулятор давления — чаще всего в нем забивается маслом или кристаллами льда фильтрующий элемент.

диаметр трубопровода, мм.

Момент затяжки, кгcм

Если воздушные баллоны заполняются медленно и давление воздуха не достигает номинального, то неисправен или компрессор, или регулятор давления.

На неисправность цилиндро-поршневой группы компрессора указывает и повышенное содержание масла в конденсате.

Зачастую плохо заполняются баллоны отдельного контура. Воздух в каждый контур тормозной системы проходит через секцию «своего» защитного клапана.

Вероятно, защитный клапан не пропускает воздух в баллон или засорен трубопровод подачи воздуха в этот контур. Возможно также, что неисправен штатный двухстрелочный манометр.

Пневматические контуры

Первый контур предназначен для работы тормозных систем передней пары колес. Второй контур отвечает за механизмы среднего и заднего мостов. Третий – это запасная система и стояночные механизмы. Четвертый контур пневматической системы работает с вспомогательными тормозами. И, наконец, пятый предназначен для системы аварийного растормаживания.

Пневматические приводы соединены между собой при помощи трех магистралей. Здесь можно выделить двухпроводную магистраль, питающую и однопроводной привод.

У большинства моделей такой машины, как КамАЗ, характеристики тормозов достаточно высокие. С этими механизмами можно оттормозиться в любых условиях и на любых покрытиях. Компрессор способен создать необходимое давление в системе для устойчивой работы механики.

По автомобилям КамАЗ – Все для студента

М.: Недра, 1981. — 424 с. Эксплуатация и техническое обслуживание автомобилей КамАЗ-5320, КамАЗ-53212, КамАЗ-5410, КамАЗ-54112, КамАЗ-5511. Составители: Р.А. Мартынова, В.А. Трынов. В.С. Прокопьев, под общей редакцией Л.Р. Пергамента. Введение Техническое описание Двигатель Трансмиссия Ходовая часть Системы управления Электрооборудование Кабина Платформа автомобиля-тягача…

  • №1
  • 27,72 МБ
  • добавлен 23.03.2018 12:57
  • изменен 24.03.2018 03:03

Автор неизвестен. — 3-е издание. — М.: Воениздат, 1987. — 374 с. Предупреждение Требования безопасности Техническое описание Эксплуатация автомобиля Транспортирование автомобиля Гарантии завода Правила хранения автомобиля Приложения

  • №2
  • 8,46 МБ
  • добавлен 23.03.2018 12:45
  • изменен 24.03.2018 03:03

М.: Машиностроение, 1986. — 381 с.
Руководство содержит техническую характеристику, описание конструкции автомобиля, его агрегатов, систем и узлов, рекомендации по эксплуатации, техническому обслуживанию и регулированию, по хранению, транспортированию и консервации автомобилей КамАЗ моделей 5320, 53212, 5410, 54112, 5511, 55102, гарантии завода и порядок предъявления…

  • №3
  • 10,32 МБ
  • добавлен 29.07.2016 17:31
  • изменен 30.07.2016 02:23

Ремонт передних и задних тормозных камер Камаз

Ремонт тормозных камер средних и задних мостов типа 20 отличается от ремонта передних тормозных камер типа 24.

Для снятия тормозной камеры с пружинным аккумулятором с автомобиля необходимо:

  • установить ручной тормозной кран в положение «стояночный тормоз»;
  • вывернуть до упора болт механического растормаживания пружинного энергоаккумулятора, убедившись, что шток тормозной камеры убран;
  • отсоединить подводящие трубопроводы, ослабить крепление тормозной камеры, отсоединить вилку штока от регулировочного рычага.

Разборка энергоаккумулятора, показанного на рис. 112, б, производится на специальном стенде. Разборка энергоаккумуляторов вне стенда категорически запрещается. При ослаблении винта пружина разжимается с усилием 0,62—0,65 МПа и вылетает из цилиндра. Сущность работы приспособления для разборки энергоаккумулятора состоит в том, чтобы после отвинчивания гайки винта плавно разжать пружину.

Рис. 112. Тормозные камеры пневматической системы автомобиля КамАЗ:

а – тормозная камера тормозов переднего моста типа 24; 1 – бобышка; 3 – диафрагма; 4 – диск; 5 – пружина; 6 – хомут; 7 – шток; 8 – корпус; 9 – фланец; 10 – гайка; 11 – защитный чехол; 12 – вилка; 13 – болт; 14 – подвод сжатого воздуха; б – тормозная камера тормозов задней тележки типа 20; 1 – корпус тормозной системы; 2 – подпятник; 3 – уплотнительное кольцо; 4 – толкатель; 5 – поршень; 6 – уплотнение поршня; 7 – цилиндр энегоаккумулятора; 8 – силовая пружина; 9 – винт механизма аварийного растормаживания; 10 – упорная гайка; 11 – патрубок цилиндра; 12 – дренажная трубка; 13 – упорный подшипник; 14 – фланец; 15 – патрубок тормозной камеры; 16 – диафрагма тормозной камеры; 17 – опорный диск; 18 – шток; 19 – возвратная пружина

Видео: Ремонт тормозной камеры, замена диафрагмы КАМАЗ, МАЗ, ГАЗ, ЗИЛ, ПАЗ

Последовательно показано как устраняется утечка воздуха из передней тормозной камеры автомобиля. Разборка, сборка тормозной камеры и замена манжета.

Продление срока службы тормозов с помощью расточки

Для продления срока службы механизмов рекомендуется расточка колодок тормозных КамАЗ.

Сделать поверхность диска более ровной можно, используя абразивные вставки. Такой вариант требует минимум инструментов, усилий. В старой колодке делают отверстие и вставляют абразив. Затем обработанную запчасть устанавливают и немного катаются на автомобиле. Желательно проехать около 5 километров, периодически притормаживая. Способ подходит для домашних условий.

Также можно обратиться в специализированный центр. Расточка будет выполнена без снятия колодок. Профессионалы снимают суппорт и обрабатывают агрегаты специальными станками. Так же можете прочитать про Камаз дымит белым дымом – Причины и последствия.

Пневматический привод Камаз

Пневматический привод тормозов. Тор­мозной пневмопривод имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 2 давления, предо­хранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный реси­вер

11 — питающая часть привода, из которой очищенный сжатый воздух под за­данным давлением подается в остальные части пневмопривода и к другим потреби­телям сжатого воздуха. Привод разбит на автономные контуры, разделенные защит­ными клапанами. Каждый контур действу­ет независимо от других.


Рис. 1

Рис.1. Пневмопривод тормозных механизмов автомобиля КамАЗ-5320

Контур I привода механизмов рабо­чего тормоза переднего моста состоит из части тройного защитного клапана 5, реси­вера 14 объемом 20 л с краном слива кон­денсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, нижней секции двухсекционного тормозного крана 16, клапана С контрольного вывода, кла­пана 18 ограничения давления, двух тор­мозных камер 19, тормозных механизмов переднего моста, трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопро­вод, соединяющий нижнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа с двухпроводным приводом.

Контур II привода механизма рабо­чего тормоза задней тележки состоит из части тройного защитного клапана, двух ресиверов 12 общим объемом 40 л с кра­нами 15 слива конденсата и выключателем контрольной лампы падения давления в ре­сивере, части двухстрелочного манометра 20, верхней секции двухсекционного тор­мозного крана 16, клапана D контрольного .вывода, автоматического регулятора 25 тормозных сил с упругим элементом, четы­рех тормозных камер 21, тормозных меха­низмов. В контур входит также трубопро­вод, соединяющий верхнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа.

Контур III привода механизмов за­пасного и стояночного тормозов, а также комбинированного привода тормозных сис­тем прицепа (полуприцепа) состоит из час­ти двойного защитного клапана 4, двух ре­сиверов 13 общим объемом 40 л с краном слива конденсата и выключателем кон­трольной лампы падения давления в ресивере, двух клапанов Е и В контрольных вы­водов, крана 9 управления стояночным тормозом, ускорительного клапана 24, час­ти двухмагистрального перепускного кла­пана 23, четырех пружинных энергоакку­муляторов 21, выключателя 22 контроль­ной лампы стояночного тормоза, клапана 26 управления тормозными системами при­цепа с двухпроводным приводом, одинар­ного защитного клапана 27, клапана 29 уп­равления тормозными системами прицепа с однопроводным приводом, трех разобщи­тельных кранов 28, трех соединительных головок (одной головки 32 типа А однопро-водного привода тормозных систем прице­па и двух головок 31 типа «Палм» двух­проводного привода тормозных систем прицепа), пневмоэлектрического выклю­чателя 30 сигнала торможения, трубо­проводов и шлангов между этими аппара­тами.

Контур IV привода механизмов вспо­могательного тормоза и других потребите­лей состоит из части двойного защитного клапана 4, пневматического крана 8, двух цилиндров 7 привода заслонок, пневмати­ческого цилиндра 6 привода рычага оста­нова двигателя, пневмоэлектрического вы­ключателя 17 электромагнитного клапана прицепа, трубопроводов и шлангов между этими аппаратами. Своего ресивера и конт­рольной лампы падения давления контур IV не имеет. От контура IV привода меха­низмов вспомогательного тормоза сжатый воздух поступает к дополнительным потре­бителям по пневмосигналу, пневмоусилителю сцепления, приводам агрегатов транс­миссии и др.

Рис. 2

Схема пневмопривода Камаз-53212

Влагомаслоотделитель

Рис. 3

При описании составных частей и прин­ципа работы за основу принят пневмопри­вод автомобиля КамАЗ-5320. Однако сле­дует знать, что тормозные приводы других автомобилей имеют свои отличительные особенности. Для улучшения влагоотделения в питающей части тормозного привода автомобиля КамАЗ-53212 на участке ком­прессор — регулятор давления на первой поперечине рамы в зоне интенсивного обду­ва дополнительно установлен влагоотделитель. На автомобиле-самосвале КамАЗ-5511 отсутствуют аппаратура управления тормоз­ными системами прицепа, разобщительные краны, соединительные головки.

Рис. 4

Кроме то­го, у автомобилей КамАЗ-5410, -5511 и 54112 блок защитных клапанов состоит из тройного защитного клапана, через кото­рый заполняются сжатым воздухом конту­ры I и II и одинарного защитного клапана, через который заполняется контур III, a контур IV заполняется от контура I или II.

autoruk.ru

Сигналы экстренного оповещения и контроля КамАЗ

Индикация работает благодаря датчикам, расположенным по периметру системы. Индикаторы срабатывают от действия систем (исключение — вспомогательные), контакты инициируют сигнальные лампы работать. Измерители, контролирующие уровень напора стоят в ёмкостях. Низкий напор инициирует замыкание, как результат, горят лампы сигнала приборной доски машины, слышно акустическое предупреждение.

Перепускные устройства контроля.

Назначение, контролировать и диагностировать пневмопривод, если надо, стравливать излишки воздуха. КамАЗ-5410, и др. используют приводящие в действие устройства, тормозящие прицепное оборудование. Устройства поддержания давления на нужном уровне делают возможным объединять машину и сцепку, оснащённую тормозной пневматикой.

КамАЗ 5410:

Эксплуатационные показатели тормозов КамАЗ:

ПараметрДанные параметра
Тип тормозовБарабанные
Сечение барабана, м.0,4
Размер накладываемого материала, м0,14
Площадь накладываемого материала, м26,3
Размер штока регулировки, м.:
Колёсная пара, нос (5320, 55102), м0,125
Колёсная пара (средина и корма), м
Автомобили: 5320, 551020,125
Автомобили: 65115(самосвал)0,150
Перемещение штока, м:
Колёсная пара, нос (5320, 5410, 55102, 5511)0,02-0,03
Колёсная пара (средина, корма), м
Автомобили: 5320, 5410, 551020,02-0,03
Автомобиль: 541220,025-0,035
Камерынос 0,024, средина и зад 0,020/0,020
Устройство повышения давления2-х цилиндровый (поршень)
Камера: ход, сечение, м0,06х0,038
Воздух, подача, литров в минуту220
ДействиеШестерёнка
Отношение ведомой/ведущей шестерни0,94
Баллоны:
Итого, штук6
Объём, литров120
Предохранитель замерзания, объём, мл200 / 1000
Выпуск, сопротивление кгс/см21,7-1,9

Почему тормозные колодки могут выйти из строя

Изготовитель в каждом случае указывает время службы этой запчасти, но возможно его увеличение либо уменьшение при разных стилях езды (к примеру, регулярное резкое торможение может привести к износу колодок после 5 000 километров). Имеет место и естественный износ тормозных колодок. Главные причины, которые могут повлечь неисправность данной детали, таковы:

  1. Естественное изнашивание вследствие трения.
  2. Низкое качество материала изготовления тормозных колодок.
  3. Неэффективность движения и торможения (к примеру, резкое притормаживание на высокой скорости).
  4. Ошибки в работе тормозов (когда ресивер в пневматической системе наполняется на небольшой скорости либо вовсе не наполняется).

Неисправности тормозной системы и способы их устранения

Можно выделить четыре основных поломки, которые связаны с неисправностью тормозных систем КамАЗа:

  • помехи в работе защитного клапана;
  • засорение в системе ресиверов или образование пробоин в шлангах;
  • пробоина и потеря воздуха в сжатом виде;
  • вышли из строя поршневые кольца, неправильно функционируют датчики.

Для того, что вовремя определить и исправить неполадки с тормозами у КамаАз, нужна регулярная диагностика работы его систем, в том числе и электроники. Выполнять ее рекомендуется один раз в течение двух лет.

В интернете можно найти подробное видео с разбором всех ошибок. Ниже мы разберет их вкратце, а также рассмотрим способы их ликвидации.

Избыток масла внутри пневмосистемы

Причиной образования избытка мог стать износ поршневых колец. Нужно в срочном порядке заменить это деталь и просигнализировать всю остальную работу связанную с ними. В таки моделях как КамАЗ 5320 и 6520 эта проблема может привести к серьезным проблемам в течение короткого времени после возникновения.

В ресиверы не поступает воздух

Причиной поломки чаще всего является то, что трубы через которые проходит воздух засорены. Для устранения неполадки достаточно просто прочистить трубы. На модели КамАЗ 5511 часто такая проблема возникает из-за сломанного защитного клапана. В этом случае его требуется заменить.

Ресиверы в пневмосистеме заполняются недостаточно быстро

Причин этой поломки может быть несколько:

  • недостаточно хорошо закреплены соединительные элементы;
  • ресивер закреплен не плотно;
  • шланги, через которые проходит воздух, повреждены;
  • компрессор работает не на полную мощность.

Способы починки:

  • плотнее натянуть соединительные детали друг с другом, при необходимости их следует заменить;
  • осуществить замену ресивера;
  • починить или поменять шланги;
  • диагностировать компрессор, если нужно заменить его.

Неправильное давление в ресиверах

Такая неисправность характерна для КамАЗ 65115 и 43118. Нужно провести стабилизацию регулятора, если поломка случилась второй раз, то его следует заменить.

Автомобиль плохо тормозит или не тормозит совсем

Причин может быть несколько:

  • шланг контура 3 забит
  • аккумуляторы, работающие на энергетических пружинных механизмах вышли из строя;
  • ускорительный клапан сломан;
  • тормозная камера вышла из строя.

Способы устранения поломок:

  • прочистить шланг, используя продув сжатым воздухом, или заменить его;
  • произвести замену тормозной камеры и аккумулятора энергии;
  • заменить все неисправные детали;
  • внутри тормозной камеры отремонтировать ход штоков.

При торможении автомобиль петляет

Причины может быть две: на накладках тормозных колодок скопилось слишком много масла или тормозной механизм требует лучшей регулировки.

Решением эти проблем могут стать следующие действия:

  • поменять или прочистить накладки;
  • дополнительно отрегулировать тормозной механизм.

как развести, свести, подвести, поставить

Безопасность автомобиля во многом зависит от технического состояния тормозных систем. Во время эксплуатации тормозные колодки КамАЗ изнашиваются и подлежат периодической замене. Эта работа несложная, однако потребует некоторых физических усилий. Степень износа фрикционного материала контролируется по величине хода штоков тормозных камер. При достижении значения 40 мм и выше проводят регулировку тормозов, а при невозможности — замену накладок.

Как поставить и снять колодки

Для демонтажа отработанного фрикционного материала требуется поставить автомобиль на домкрат или подъемник и снять колесо, после чего демонтировать тормозной барабан

Так как он изготовлен из чугуна, применять молоток следует осторожно. Получив доступ к колодкам тормоза, демонтировать наружные стяжные пружины

Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик

После этого ее снимают с оси

Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик. После этого ее снимают с оси.

Для замены можно использовать колодки, приобретенные в магазине, или самостоятельно восстановить старые. Большинство водителей так и поступают. С деталей срубается изношенный фрикционный материал и зачищается посадочная поверхность. Перед установкой проводят шлифовку накладок на токарном станке. Фрикционный материал устанавливают на колодку и совмещают отверстия. Чтобы правильно разместить накладку, устанавливают сразу все заклепки. Клепать начинают от середины к краям. Так материал плотнее приляжет к поверхности.

Монтаж восстановленной детали проводится в обратном порядке. Следует помнить, что стяжные пружины устанавливаются с внутренней стороны колодок. Чтобы их закрепить, используют простое приспособление, изготовленное из тросика. Петлю заводят в отверстие и вытягивают в него крюк пружины.

Как развести и свести колодки

Торможение грузовика обеспечивается настройкой тормозных устройств. После замены фрикционного материала проводится полная регулировка тормозов автомобиля. Эта операция выполняется при помощи регулировочных эксцентриков. Наладка нужна для того, чтобы максимально подвести колодки к тормозному барабану. Для поверки качества выполненных работ используют щуп толщиной 0,1 мм. Он не должен входить в зазор между накладкой и тормозным барабаном.

Частичная регулировка выполняется в случае снижения эффективности торможения либо подклинивания колодок. В результате изнашивания фрикционного материала увеличивается ход штока тормозных камер.

При достижении значения 35 мм требуется провести частичную регулировку тормозов.

Чтобы развести колодки на КамАЗе, необходимо вывесить колесо и подвести накладки к барабану. Регулировка проводится только вращением осей регулировочных рычагов.

Исполнительный механизм (трещотка) находится под энергоаккумулятором. Для регулировки открутить стопорящий болт на 2-3 оборота и регулировочным винтом (червяком) по часовой стрелке поворачивать вал до полной остановки свободного вращения колеса. Чтобы установить необходимый зазор, нужно на 2-3 щелчка повернуть назад вал червяка и завернуть стопорный болт. После выполнения наладки проверяют эффективность работы тормозов.

В случае, если во время движения автомобиля греется тормозной барабан, нужно увеличить зазор между накладками и поверхностью их прилегания, т.е. свести колодки. Операция проводится идентично разведению, только вращают вал трещотки против часовой стрелки. Качество регулировки проверяют по температуре тормозного барабана. При правильно выставленных накладках он не греется.

Для равномерного торможения и предотвращения заноса машины ход штоков правых и левых тормозных камер должен быть примерно одинаков. При регулировке тормозов величину его перемещения устанавливают равной 20 мм. Допустимая разница в показателях — не более 2-3 мм.

specmahina.ru

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
