Тормозная система автомобиля, устройство, принцип работы

Виды тормозных систем автомобиля

Для реализации хорошего и стабильного торможения, конструкторы предусмотрели в автомобиле несколько видов тормозов.

Рабочая

Первоочередная функция этого узла — снижать скорость вращения колес машины вплоть до окончательной остановки. На автомобилях современного образца рабочий тормоз состоит из нескольких компонентов (подробнее ниже).

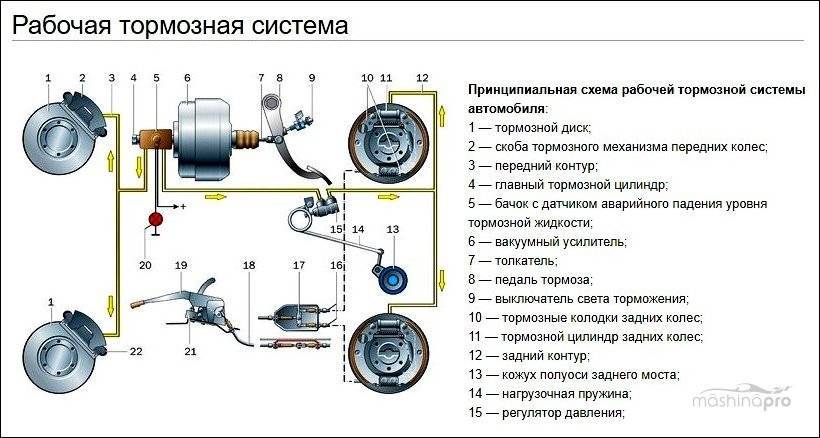

Схема тормозной системы автомобиля Схема тормозной системы автомобиля

Работа тормозной системы основана на простейшем принципе — при включении привода, гидравлическое давление повышается. Активируются цилиндры, срабатывают колодки, вращение колес замедляется, и машина останавливается.

Запасная

Служит для экстренной или аварийной остановки машины, если главный тормоз отказал или неисправен. Практически выполняет аналогичную функцию блокировки колес. Может работать как самостоятельный узел или часть основной — например, реализуется один из контуров привода.

Запасная тормозная система Схема запасной тормозной системы

Стояночная

Эта часть тормоза выполняет другую функцию — удерживает автомобиль на спусках и при длительных стоянках, блокируя задние колеса. Также она поможет при аварийном/экстренном торможении, когда остальные системы неисправны. Этот вид тормоза часто называют ручным, так как задействуют его привод на многих автомобилях рукой (исключение, Мерседес-Бенц).

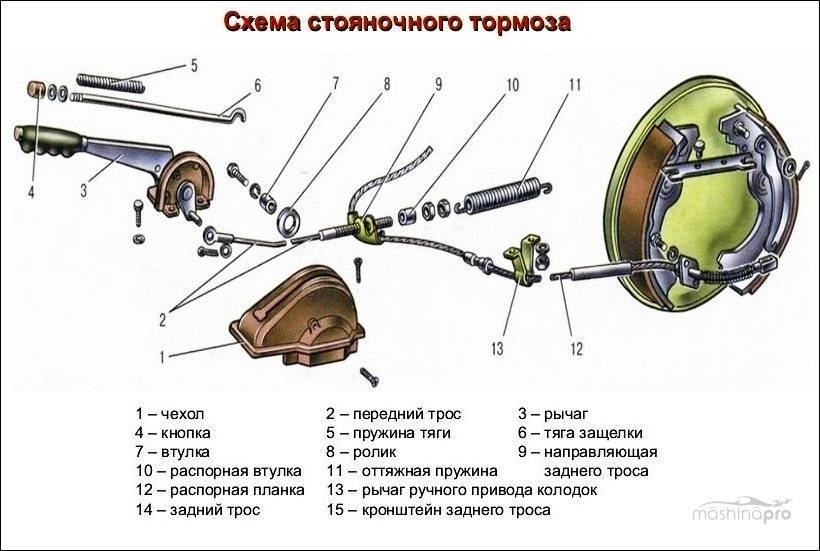

Стояночный тормоз Схема стояночного тормоза

Диагностика, техническое обслуживание и ремонт тормозной системы автомобиля

Периодические осмотры помогают своевременно выявлять дефекты. Осмотр проводят на подъёмнике, смотровой яме или эстакаде. Предварительно контролируется уровень и состояние жидкости в бачке главного тормозного цилиндра. Помутнение жидкости свидетельствует о наличии воды и вредных примесей. Такую жидкость требуется заменить. Проверку срабатывания сигнализации о низком уровне проверяют нажатием на поплавок – при исправной работе загорается контрольная лампа стояночного тормоза.

Стояночный тормоз проверяют на ровной площадке. Рычаг снимают с фиксации, поднимают на 3–4 щелчка. Переключатель скоростей устанавливают в нейтральное положение. Толкают машину. Если колёса крутятся, требуется регулирование натяжения тросов или их замена.

Под капотом осматривают главный тормозной цилиндр, вакуумный усилитель, трубки и шланги. Детали тормозных механизмов осматривают после поочерёдного снятия колёс и частичной разборки и замеров. При толщине фрикционных накладок менее 1,5 мм колодки подлежат замене. Дефекты диска и барабана устраняются проточкой или заменой. Потёки, потения на цилиндрах, шлангах, трубках недопустимы. Трубки со следами коррозии и шланги с трещинами заменяются. Тормозные цилиндры восстанавливаются заменой уплотнительных манжет и пыльников, а при наличии механических повреждений узел меняется полностью.

Достоверность диагностики в автосервисе, оборудованном специальным стендом, на порядок выше визуального осмотра. Мастера гарантированно выявят все неисправности тормозной системы. Во время диагностики замеряется тормозной момент, давление в системе, температура тормозов.

Схема дисковых тормозов

Дисковый тормозной механизм состоит из тормозного диска, который закреплен на колесе и вращается вместе с ним, двух неподвижных колодок, которые установлены внутри суппорта по обе стороны от тормозного диска.

Суппорт крепится на кронштейне. На суппорте, в его пазах также крепятся рабочие цилиндры, которые во время торможения прижимают тормозные колодки к диску.

Тормозные колодки после отпускания педали тормоза возвращаются в исходное положение пружинными элементами.

Тормозной диск в процессе торможения, под воздействием сил трения сильно нагревается. Охлаждение тормозных дисков происходит за счет конвективного омовения потоком воздуха. Для улучшения отвода накапливаемого диском тепла в нем делаются специальные отверстия и в этом случае диск является вентилируемым. Для еще большего повышения эффективности процесса торможения и нивелирования последствий перегрева диска на спортивных и скоростных автомобилях устанавливают тормозные диски, изготовленные с применением специальных керамических материалов.

Тормозной привод служит для обеспечения управления всеми составляющими тормозного механизма. В современных тормозных системах применяются такие типы тормозных приводов: механический, пневматический, гидравлический, электрический и комбинированный.

Механический привод применяется в стояночной тормозной системе (ручник). Механический привод – это система тяг, тросов и рычагов, которые служат для соединения рычага стояночного тормоза с тормозным механизмом задних колес автомобиля.

Существует также система механического привода стояночного тормоза, приводимая в действие с помощью ножной педали.

Гидравлический привод является наиболее распространенным типом привода в рабочей системе тормозов. Конструкция гидравлического привода включает: педаль тормоза, главный тормозной цилиндр, вакуумный усилитель тормозов, рабочие цилиндры, шланги и трубопроводы.

Принцип работы гидравлического привода тормозов описан чуть выше.

Для обеспечения надежности тормозной системы работа гидравлического привода организуется по двум (как правило) независимым контурам. При поломке одного контура, его функции берет на себя другой контур. Рабочие контуры могут дублировать функции друг-друга либо выполнять часть какую-то часть функций второго контура. Возможно также и выполнение каждым контуром строго своих функций. Наиболее распространенной является диагональная схема работы контуров.

Пневматический привод используется преимущественно в тормозной системе грузовых автомобилей.

Комбинированный тормозной привод, как следует из названия, представляет собой сочетание (комбинацию) двух видов привода (электропневматический, например).

Далее скажем пару слов о дополнительных системах, которые делают автомобиль более безопасным…

Анти-блокировочная система ABS, предназначается для предотвращения блокирования колес автомобиля во время очень сильного нажатия на педаль тормоза, что позволяет избежать движения юзом, и сохранить контроль над автомобилем. В состав системы ABS (Antilock Brake System) входят три элемента – это датчик измерения скорости, который устанавливается на каждом колесе, модулятор давления тормозной жидкости и блок управления системой ABS.

Система TCS создана на основе системы ABS и предназначена для предотвращения пробуксовывания колес во время слишком резкого старта или на скользкой дороге. Система (Traction Control System) существует и под названиями: ASR, ASC, ETS. Она отличается от системы ABS только наличием модифицированного блока управления.

ESP. Еще одной полезной системой, которая может устанавливаться на автомобиле, является система электронной стабилизации колес ESP. Эта система работает в повороте, причем его угол и скорость не имеют значения, при возникновении заноса задней оси автомобиля, ESP (Electronic Stability Program) обеспечивает подтормаживание переднего наружного колеса. В такой ситуации образуется стабилизирующий момент, возникающий между колесами автомобиля, который возвращает движущийся автомобиль на безопасную траекторию.

Пневматическая тормозная система полуприцепа

В пневматической тормозной системе полуприцепа привод управления – это составляющие самого пневмопривода, которые передают сигнал на регулируемое или автоматическое срабатывание частей энергетического привода. Цифрой четыре на элементах управления пневмоприводом (регуляторах, клапанах, тормозных кранах и пр.) обозначается вход управляющего пневмо сигнала. На функциональных и структурных схемах вы можете увидеть такое же значение этого сигнала.

В пневматической тормозной системе полуприцепа энергетический привод – это элементы пневмопривода, за счет которых происходит питание частей привода управления или энергетического привода (пневмоцилиндров, энерго аккумуляторов, тормозных камер и пр.) сжатым воздухом. Цифрой один на элементах управления пневмопривода обозначается вход питающей магистрали. В некоторых случаях функции питающего может выполнять управляющий сигнал. Но даже в этом случае вход этого сигнала на схемах и элементах пневмопривода будет отмечен цифрой один.

Цифрой два на схемах и элементах управления всегда обозначается любой выходной сигнал.

Если же на элементах управления присутствуют не один, а много выходов и входов, тогда их маркировка происходит в порядке возрастания от исходного обозначения ( н-р: 9,10 или 18,19).

На элементах тормозного привода цифра три означает связь с атмосферой.

Рейтинг популярных тормозных дисков

Тормозной диск – важная комплектующая автомобиля. От качества детали зависит безопасность и комфорт вождения. Развитие науки и техники позволяет совершенствовать технические характеристики и находить новые решения в деле автомобильной комплектации. Существует небольшой рейтинг  лидерами рынка, специализирующихся на производстве расходников.

Ferodo

Компания, входящая в английский концерн Federal-Mogul, занимается производством элементов тормозных систем с конца 19 века. Специализируется на запчастях для легкового и коммерческого транспорта.

Тормозные диски Ferodo – элитный товар. Характеризуются высоким качеством, износостойкостью, равномерностью нагрева и устойчивостью к высоким температурам, обеспечивающим отличное торможение. Продукт покрыт антикоррозийным составом.

Nibk

Концерн JNBK (Япония) выпускает диски и колодки, а также имеет большой ассортимент других запасных частей для городских авто

В последнее время уделяет большое внимание комплектующим для спортивных машин

Продукция Nibk соответствует высоким стандартам качества, цены при этом доступные. Особые технологии производства чугуна позволяют увеличить время эксплуатации изделия.

Диски покрыты антикоррозийным покрытием, обладают повышенной сопротивляемостью агрессивным химическим составам, характерным для городских дорог, защищены от влаги. Небольшой недостаток заключается в шуме, производимом деталью во время работы.

Brembo

Итальянский лидирующий производитель комплектующих для тормозных систем. Оригинальные диски Brembo имеют уникальное, затвердевающее под УФ-лучами покрытие, производимое на водной основе, что делает его безвредным для окружающей среды.

Оно защищает деталь от воды и соли, что особенно важно для езды по городу

Bosch

Известный немецкий производитель как запасных частей для автомобилей, так и бытовой техники, инструментов и т.д.

Изготавливается диски для легковых авто, мотоциклов, грузовиков и споркаров. Продукция Bosch долговечна, устойчива к износу, не производит много шума, сохраняет функциональность при любой погоде.

Lucas TRW

TRW – ведущая европейская компания по производству комплектующих. Диски этой фирмы качественные и безопасные. Материал изготовления – чугун и высокоуглеродистые сплавы.

Чугунные изделия прочны и покрыты защитным слоем, поэтому не ржавеют. Детали из сплавов обладают меньшим весом, устойчивы к деформациям и воздействию температур.

Ebc brakes

Продукция английской компании популярна как в Европе и Азии, так и в Соединенных Штатах. Является лидером среди производителей комплектующих для мототранспорта, но выпускает детали и для спортивных и городских авто.

EBC brakers использует технологию проверки изделий рентгеном для отбраковки деталей с внутренними дефектами (полостями и т.д.), что повышает качество продукта. Перфорированные изделия не имеют сквозных отверстий, что исключает риск растрескивания запчасти.

Otto zimmermann

Известный немецкий производитель неоригинальных запасных частей. Высокое качество по доступной цене. Фирма выпускает продукцию как для конвейерной сборки, так и для вторичного рынка.

Диски OZ идентичны оригинальным и соответствуют требованиям оригинальных производителей. Качество хорошее, устойчивы к истиранию.

Ate

Еще один немецкий бренд неоригинальных деталей, качество которых соперничает с оригинальными. Диски Ate представлены всего двумя линейками: оригиналы и усиленные. Оригинальные детали производятся для большого количества мировых марок авто, в том числе для Mercedes.

Конструкция усиленных позволяет изделиям выдерживать повышенные нагрузки при спортивной езде, машина держит дорогу и на мокрой трассе, не боятся грязи, влаги и перегрева.

Дисковые тормоза

У дисковых тормозов суппорт может быть неподвижным и подвижным.  Подвижный суппорт имеет конструкцию, исключающую неравномерное стирание тормозных колодок.

Дисковые тормоза являются более эффективными, способными работать при высоких температурах. Также используются диски с вентиляцией. Увеличение толщины дает возможность установить несколько ребер жесткости. Они могут обеспечить приток воздуха к металлу. Причем во время вращения колеса центробежная сила всасывает воздух и распределяет его равномерно от центра к краям. Именно за счет этого происходит охлаждение металла.

Разновидности

Тормоза на авто применяться начали сразу с момента появления машин. Первые системы были примитивными и простыми, но со своей задачей справлялись, поскольку и скорость движения автотранспорта была невысокой. По мере усовершенствования авто дорабатывались и тормоза. Также были разработаны различные виды тормозных систем со своими конструктивными отличиями и особенностями.

В целом, все виды тормозных систем, используемых на транспорте можно разделить по категориям:

  1. Назначение
  2. Тип привода
  3. Устройство рабочих механизмов

Поскольку эта система должна осуществлять ряд функций, то в конструкции авто применяется несколько видов тормозов, и у каждого из них свое назначение.

Виды по назначению

На легковых машинах применяется два вида тормозов – рабочий и стояночный. Дополнительно же на автотранспорте могут применяться еще резервный и горный тормоза.

Рабочим осуществляется замедление машины вплоть до полного прекращения движения. Особенность их работы заключается в том, что скорость замедления зависит от силы нажатия на тормозную педаль.

Стояночный тормоз, как понятно из названия, предназначен для обездвиживания авто на стоянке. Благодаря ему колеса блокируются, и машина не сможет самовольно откатиться.

Резервный тормоз, еще называют аварийным. Нужен он для обеспечения остановки авто при поломке рабочей системы. На легковых моделях обычно резервного тормоза как отдельно стоящей системы нет, а его функцию выполняет стояночный тормоз.

Горный тормоз применяется на грузовиках. Суть его заключается в принудительном сбросе оборотов двигателя при движении с горы, что позволяет замедлить авто без использования рабочего тормоза, чтобы исключить перегрев и отказ рабочих механизмов.

Типы привода

Существующие виды тормозных систем различаются и по типу привода. В задачу привода входит передача усилия рабочие механизмы или выполнение определенных действий с их составными частями.

Их можно разделить на:

  1. Механический
  2. Гидравлический
  3. Пневматический
  4. Комбинированный

В механическом типе водитель воздействует на рабочие узлы посредством систем тяг, тросов и рычагов. Для рабочих тормозов этот тип привода обычно не используется, зато он нередко применяется на стояночном тормозе.

Гидравлический – самый распространенный на легковушках привод. Построен он на физическом свойстве жидкости — несжимаемости. Это позволяет использовать жидкость для передачи усилия на рабочие механизмы.

Устройство простейшей системы тормозов

Пневматический привод применяется на грузовиках. Здесь основным рабочим телом выступает сжатый воздух, нагнетаемый компрессором. Водитель же нажимая на педаль, открывает каналы, по которым воздух подается в специальные камеры связанные с рабочими механизмами.

Комбинированные приводы обычно используются на спецтехнике. Такой привод может включать в себя конструктивные элементы перечисленных типов приводов. К примеру, он может быть гидромеханическим, электромеханическим и т. д.

Разновидности рабочих механизмов

Рабочие механизмы воздействуют на колеса, обеспечивая замедление их вращения. То есть, это основные элементы тормозной системы. Они могут быть ленточными, дисковыми и барабанными. Первый тип практически не используется и его можно встретить только на спецтехнике. Суть работы его сводится к тому, что на оси, которая передает вращение на колесо, сделан барабан, с одетой на нем лентой. При торможении водитель воздействует на ленту, натягивая ее, и за счет трения скорость вращения барабана замедляется.

Дисковые механизмы – одни из самых распространенных на легковых машинах. Здесь основным рабочим элементом выступает диск, жестко посаженный на колесную ступицу. Привод системы связан с суппортом, установленном на тормозном диске. В нем установлены фрикционные колодки. При торможении посредством суппорта осуществляется прижим колодок к диску, и трение между ними замедляет вращение ступицы.

В барабанных тормозах вместо диска используется барабан, посаженный на ступицу. Внутри него на неподвижной части ступицы размещены две колодки в виде полумесяцев. При торможении привод обеспечивает разжатие колодок, в результате они прижимаются к барабану и замедляют его вращение.

Техническое обслуживание и ремонт тормозной системы

Технология восстановления работы тормозной системы во многом зависит от характера проблемы. Если вы не знакомы с устройством и не имеете опыта ремонта тормозной системы, заниматься проблемой самостоятельно не рекомендуется. Однако, попробовать установить причину проблемы своими силами и выполнить элементарные действия для ее устранения можно. Если при нажатии педаль тормоза она проваливается, это говорит о наличии завоздушивания. В этом случае из гидропривода необходимо удалить лишний воздух, а также долить тормозную жидкость.

  1. Прежде чем заняться ликвидацией воздуха, удостоверьтесь, что в цилиндре присутствует нормальный объем жидкости.
  2. Теперь извлеките защитную крышку с воздушного клапана.
  3. Один из концов шланга установите на штуцер, второй – опустите в емкость с тормозной жидкостью.
  4. 2-3 раза нажмите на педаль торможения, и, удерживая ее, отверните штуцер на пару оборотов. Заново нажмите на педаль, удерживайте ее несколько секунд, медленно отпустите.
  5. Действия необходимо повторять, пока в емкости с тормозной жидкости не перестанут появляться пузырьки с воздухом.
  6. Удерживая педаль, заверните штуцер.
  7. Отпустите педаль, извлеките шланг, установите защитный колпачок на место.

Типы тормозных систем у разных моделей легковых автомобилей

Попробуем разобраться какие типы тормозных систем эксплуатируются на легковых автомобилях. Существуют следующие разновидности тормозных систем легковых автомобилей: рабочая (она же основная), запасная, парковочная (стояночная), вспомогательная (ABS), исключающая блокировку колёс машины при торможении, уменьшая тормозной путь и увеличивая управляемость во время снижения скорости.

https://youtube.com/watch?v=eHJCrXmSN0k

Далее разберем подробнее устройство различных тормозных систем легкового автомобиля. В основе лежат механизмы торможения и их приводы. Сам тормозной механизм нужен для создания определенного усилия, которое приводит к замедлению либо остановке машины. Он расположен на ступице колеса, при повышении давления в замкнутой системе колесные цилиндры прижимают колодки к стенкам барабанов либо поверхности дисков, под действием силы трения скорость движения снижается, это получается за счёт того, что одна часть неподвижна (тормозные колодки), а другая часть совершает вращательные движения (тормозной барабан либо диск).

Применяются различные типы приводов тормозной системы на разных легковых автомобилях:

  1. Механический: работает за счёт тросов и рычагов, в основном используется для парковочного тормоза.
  2. Гидравлический: работает за счёт колебания давления тормозной жидкости в герметичном контуре.
  3. Пневматический: для перемещения колодок используется воздух.

В большинстве транспортных средств почти всегда, кроме ручника, применяется гидравлический привод систем торможения.

Гидропривод состоит из:

  1. Главного тормозного цилиндра.
  2. Колесных (рабочих) тормозных цилиндров.
  3. Вакуумного усилителя.
  4. Некоторые авто оснащены блокомABS.
  5. Регулятора давления задних тормозов (для машин без ABS).
  6. Рабочих контуров.

Назначение главного тормозного цилиндра — преобразовать усилие, приложенное к тормозной педали, в давление жидкости в тормозных контурах.

Вакуумный усилитель позволяет создать большее давление при меньшем усилии при нажатии на педаль тормоза. Это делает вождение более комфортным.

Регулятор давления предотвращает движение юзом, обеспечивает равномерное торможение передней и задней оси путем уравнивания давления в заднем контуре.

Контуры— это трубки, доставляющие тормозную жидкость ко всем колесным тормозным цилиндрам, что обеспечивает прижимание колодок.

Во многих автомобилях совместно с гидравлической системой работают вспомогательные электронные:

  1. Антиблокировочная система, ABS. Предотвращает блокировку колёс во время снижения скорости, делая машину более контролируемой и управляемой.
  2. Система курсовой устойчивости, ESC. Это система динамической стабилизации, она не даёт автомобилю отклонится от заданной траектории при резком маневрировании.
  3. Усилитель экстренного торможения, BAS. Уменьшает время срабатывания тормозов при экстренном торможении, сокращая тормозной путь.
  4. Система, распределяющая тормозные усилия, EBD. Распределяет усилие на каждое из колес в зависимости от скорости его движения.

Рассмотрим особенности компоновки тормозных систем современных легковых автомобилей:

  • Поосевая компоновка самая простая. Один контур в ней отвечает за передние колёса, другой — за задние. Достоинство состоит в исключении движения в сторону при одном рабочем контуре. Недостаток: если повреждается передний контур, эффективность торможения снижается не менее, чем на 65%.
  • Диагональная компоновка. В ней один контур отвечает за правое переднее и левое заднее колеса, второй —левое переднее и правое заднее колеса. Преимущество такого контура в равномерном распределении тормозящего усилия. Но при повреждении любого из контуров эффективность торможения падает на 50%.
  • Полная компоновка. В ней один контур отвечает за четыре колеса, другой —за передние. При такой компоновке система торможения передних колес всегда остается в работоспособном состоянии, что обеспечивает возможность безопасной остановки.

Типы суппортов их особенности

Выделяют фиксированные и плавающие изделия.

Фиксированные крепятся жестко к подвеске. В металлическом корпусе по обе стороны от диска стоят цилиндры. Нажатие педали приводит поршни внутри цилиндров в движение, сжатие колодок происходит в двух сторонах одновременно.

Цилиндров в суппортах такого вида несколько, что повышает эффективность устройства. Поэтому такие модели ставят на транспорт, требующий усиленной тормозной системы (грузовики, спортивные авто, мотоциклы).

Фиксированный суппорт не имеет направляющих, что делает его простым и долговечным. Но минус заключается в их тяжести и увеличенных габаритах.

Плавающие прикрепляются к подвеске направляющими штырями (пальцами). Направляющие обеспечивают ход суппорта. Поскольку поршень в таких моделях прижимает только одну из колодок, вторая колодка, закрепленная на плавающей скобе, прижимается к диску, перемещаясь вместе с суппортом по направляющим.

Работа механизма происходит следующим образом: нажатие на педаль, поршень прижимает к диску одну из колодок, затем сдвигается весь суппорт, пока противоположная колодка не упрется в диск с другой стороны.

Большинство легковых машин оснащены именно плавающими моделями тормозных элементов. Такие изделия просты, имеют небольшой вес и стоимость ниже, чем у фиксированных, но чуть менее эффективны.

Как правило, в плавающих моделях от одного до двух цилиндров, фиксированные имеют 6-8. По конструкции различаются также задний и передний суппорта. Разница в размерах и наличии стояночного тормоза в моделях для задних колес.

Удаление воздушных пузырьков из тормозной системы

Воздух, попавший в гидравлическую систему во время ремонта тормозов (замена магистралей, тормозных цилиндров или замена тормозной жидкости), уменьшает эффективность торможения, вследствие чего его необходимо удалить. Перед началом этой операции необходимо поверить герметичность гидравлической системы, пополнить бачок тормозной жидкостью и очистить все наконечники штуцеров удаления воздуха. В первую очередь следует удалить воздух из контура передних тормозов, затем задних, начиная каждый раз от тормозного механизма, наиболее удаленного от главного тормозного цилиндра. Удалять воздушные пузырьки необходимо следующим образом:

  • Снять со штуцера удаления воздуха колпачок, одеть на штуцер гибкий шланг, другой конец которого погрузить в тормозную жидкость, частично заполняющую какую-либо емкость.
  • Нажать несколько раз на педаль тормоза и удерживать ее в нажатом положении.
  • Отвернуть штуцер отвода воздуха на полоборота, наблюдая за выходящими, из системы пузырьками воздуха. Затянуть штуцер в момент полного нажатия тормозной педали. Эту операцию повторять до тех пор, пока из штуцера не начнет вытекать тормозная жидкость без пузырьков.
  • Нажимая на педаль тормоза, затянуть о упора штуцер, снять гибкий шланг, удалить остатки тормозной жидкости из штуцера, установить защитный колпачок.

Операцию удаления воздуха провести на втором колесе контура передних тормозов, затем на обеих колесах контура задних тормозов. Во время работы необходимо регулярно пополнять тормозной жидкостью бачок.

Диагностика неисправности системы, проверка давления

Рекомендуется для этих целей обратиться в специализированные станции технического обслуживания. Однако, первые признаки неполадок можно выявить и самостоятельно.

В современных транспортных средствах предусмотрена индикация состояния устройства. Приборы самостоятельно контролируют их и в случае проблем, своевременно известят о них водителю. При самостоятельной оценке следует проводить осмотр внешнего состояния системы на предмет целостности все конструктивных элементов.

Можно также оценить работу системы по соответствию прилагаемой силы на педаль тормоза и ожидаемой тормозной реакции. Для предотвращения утечек или потери герметизации в системе необходимо контролировать в ней давление. Процедура проводится при помощи тестера.

Основные рабочие элементы тормозной пневмосистемы

Как отмечалось, в грузовых машинах чаще всего применяются пневматические тормоза, которые конструктивно состоят из следующих элементов.

Компрессор

Монтируется на маховике силового узла и обеспечивает подачу воздуха с необходимым давлением. Он поступает через трубопровод, очищается, а после подается к цилиндрам компрессора.

При достижении давления в 0,7 МПа останавливается подача в пневматическую систему, а при снижении до 0,65 МПа —прекращается выход в атмосферу. Компрессор монтируется в передней части грузовика в непосредственной близости от мотора.

Работает от клиновидного ремня, объединяющего шкивы вентилятора охлаждения и компрессорного механизма. Давление определяется по манометру. После нажатия на педаль воздух подается в тормозные отсеки, а на следующем этапе колодки сжимаются и обеспечивают торможение.

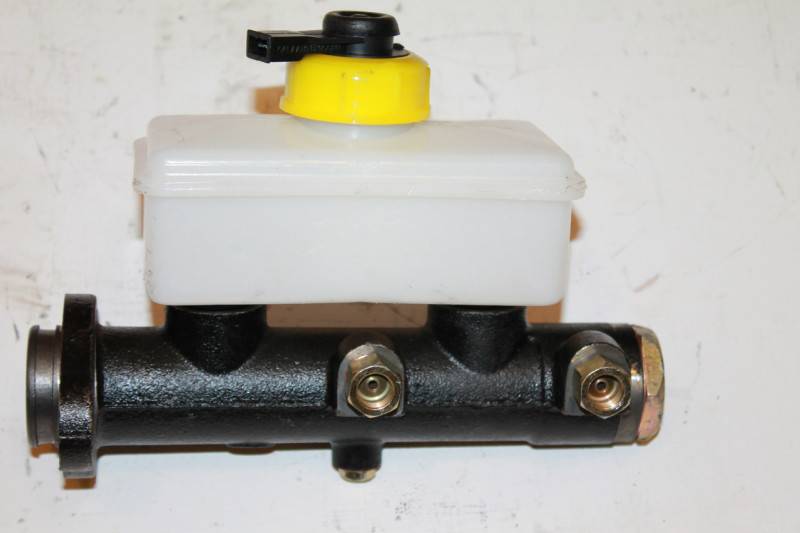

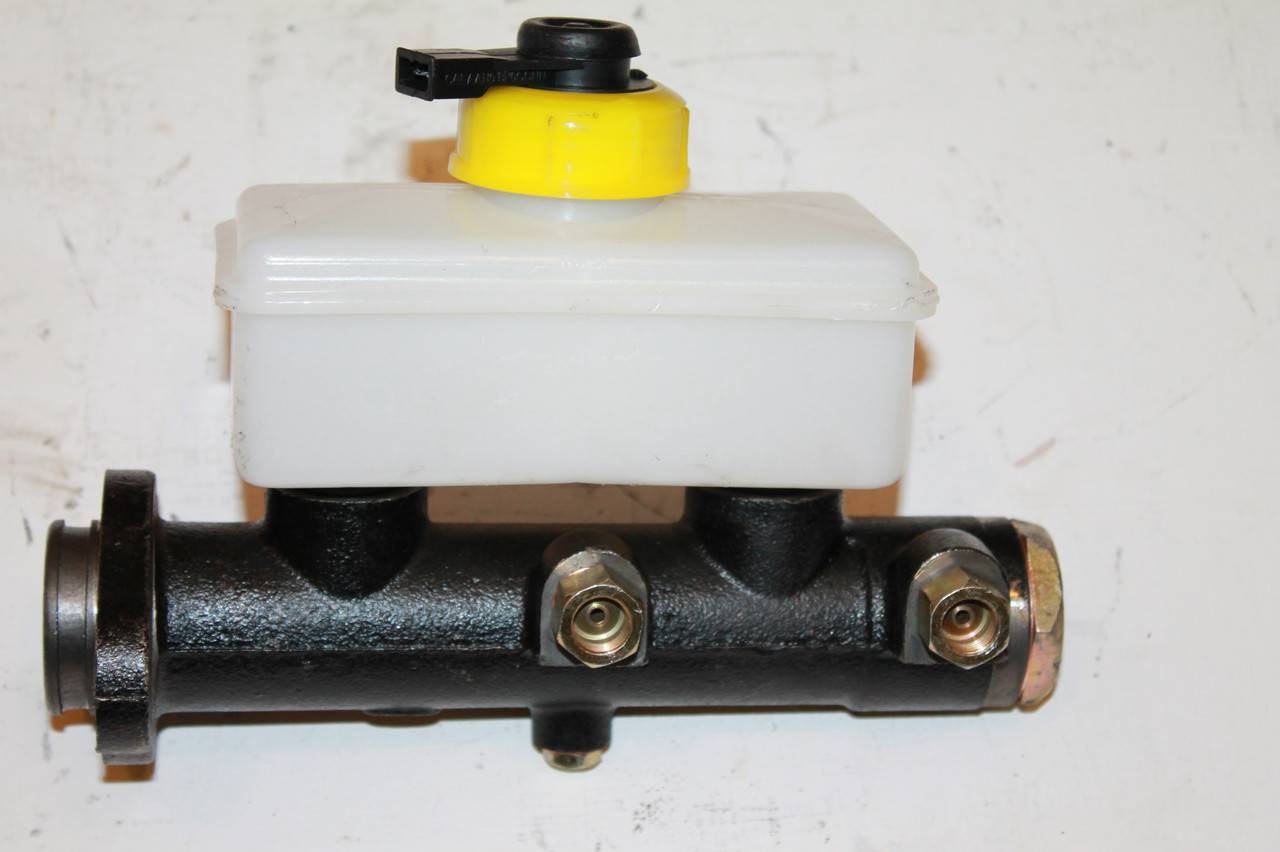

Главный тормозной цилиндр (ГТЦ)

Назначение узла состоит в восприятии усилия, которое передается от тормозной педали / рычага. Механизм отличается по конструктивным особенностям и принципу действия. В состав входит кожух цилиндра, поршень, уплотнители и соединительные узлы. В сложных конструкциях применяется два или более контуров с увеличенным количеством поршней. В некоторых версиях тормозных систем используются двойные цилиндры.

Возле ГТЦ предусмотрена емкость с тормозной жидкостью, которые соединяется с гидравлическим цилиндром. При использовании индивидуального бака он соединяется с ГТЦ с помощью резиновой трубы. Благодаря этой особенности, обеспечивается пополнение жидкости в случае течи, принятии лишнего рабочего состава при расширении и т. д.

К примеру, в грузовом автомобиле Газ 53 предусмотрено 2-контурная система, а ГТЦ имеет двухсекционное исполнение. Каждый из них работает со своим контуром. Также имеется две емкости, которые объединяются с ГТЦ через пру отверстий.

Главными элементом является датчик, отличающийся поплавковой конструкцией и обеспечивающий замыкание контактной группы при снижении жидкости ниже допустимого уровня. При заливке системы необходимо удаление воздуха.

Колесные рабочие цилиндры

Один из главных узлов пневматической тормозной системы, обеспечивающий приведение в действие тормозов— рабочие цилиндры. Конструктивно состоят из двух поршней, которые обеспечивают передачу усилия и остановку автомобиля.

Для срабатывания этих элементов необходимо нажать на педаль тормоза. При ее удерживании происходит движение поршней, воздействующих на колодки и обеспечивающих замедление вращения барабана.

Регулятор давления

В его функции входит контроль и поддержание необходимого давления в системе. При необходимости устройство подает дополнительный поток воздуха или спускает его для поддержания работоспособности системы.

Кроме рассмотренных выше узлов, пневматическая система грузовика включает в себя:

  • осушитель воздушного потока — защита от попадания влаги в систему;
  • 4-контурный защитный клапан — распределение воздуха по контурам и защита от утечки;
  • тормозной кран (ножной) — используется для управления тормозами;
  • ресиверы — баллоны, накапливающие необходимый запас воздуха;
  • камеры системы — для преобразования пневматики в механическое воздействие;
  • ручной рычаг — управление стояночной тормозной системой;
  • элементы АБС;
  • энергоАКБ;
  • манометр — показывает уровень давления;
  • индикаторы на рабочей панели и т. д.

Основные неисправности тормозной системы

В таблице ниже приведены наиболее распространенные неисправности тормозной системы автомобиля и способы их устранения.

СимптомыВероятная причинаВарианты устранения
Слышен свист или шум при торможенииИзнос тормозных колодок, их низкое качество или брак; деформация тормозного диска или попадание на него постороннего предметаЗамена или очистка колодок и дисков
Увеличенный ход педалиУтечка рабочей жидкости из колесных цилиндров; попадание воздуха в тормозную систему; износ или повреждение резиновых шлангов и прокладок в ГТЦЗамена неисправных деталей; прокачка тормозной системы
Увеличенное усилие на педаль при торможенииОтказ вакуумного усилителя; повреждение шланговЗамена усилителя или шланга
Заторможенность всех колесЗаклинивание поршня в ГТЦ; отсутствие свободного хода педалиЗамена ГТЦ; выставление правильного свободного хода

Основное назначение системы

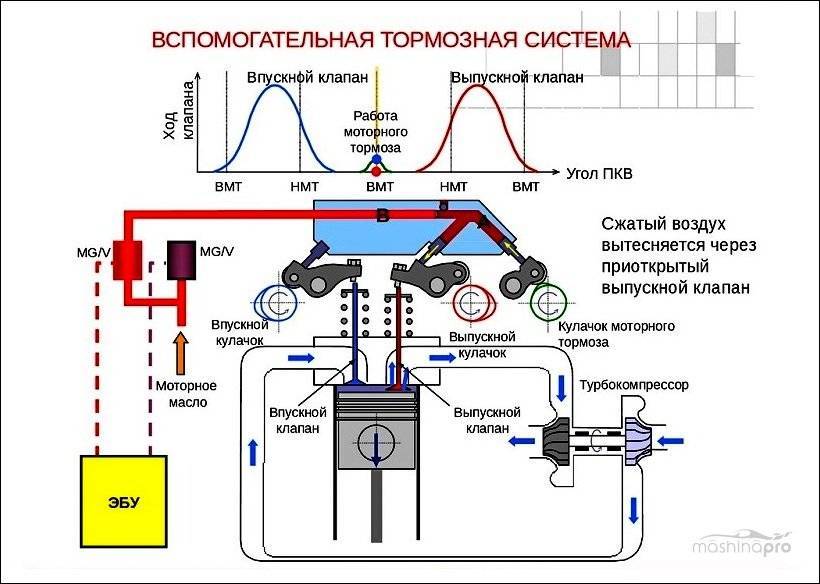

Вспомогательная тормозная система

Постепенно разгоняясь при движении на спусках, автомобиль может набрать достаточно высокую скорость, что может быть небезопасно для дальнейшего движения. Водитель вынужден постоянно контролировать скорость за счет использования . Такие циклы многократного притормаживания приводят к быстрому износу тормозных накладок и шин, а также увеличению температурного режима работы тормозного механизма.

В результате коэффициент трения накладок о тормозной барабан или диск снижается, что приводит к снижению эффективности всего тормозного механизма. А следовательно увеличивается тормозной путь автомобиля.

Для обеспечения длительного движения на спуске с небольшой фиксированной скоростью и без перегрева тормозных механизмов используется вспомогательная тормозная система. Она не может снизить скорость машины до нулевого значения. Это делает рабочая тормозная система, которая в «холодном» состоянии готова с наибольшей эффективностью выполнить свою задачу в нужный момент.

Компоненты тормозной системы

Энергоснабжающее устройство тормозной системы

Часть тормозной системы, служащая для ре­гулирования и, если необходимо, увеличения усилий, требуемых для торможения. Она огра­ничена точкой, с которой начинается устрой­ство передачи энергии по различным цепям тормозных систем, включая цепи вспомога­тельных устройств, если они установлены.

Источником энергии является та часть энергоснабжающего устройства, которая вы­рабатывает энергию. Он может быть располо­жен на некотором удалении от транспортного средства, например, при использовании пнев­матической тормозной системы для прицепа. Источником энергии также может служить мускульная сила водителя.

Управляющее устройство тормозной системы

Часть тормозной системы, от которой за­дается работа и управление этой системой. Управляющий сигнал может передаваться в рамках управляющего устройства различными средствами — например, механическими, пнев­матическими, гидравлическими или электри­ческими, включая использование вспомога­тельной энергии или не мускульной силы.

Содержит органы управления и срабаты­вает от:

  • Непосредственного воздействия водителя рукой или ногой;
  • Косвенного вмешательства водителя или без какого-либо его воздействия (только в случае отсоединения буксируемого при­цепа);
  • Изменения давления в соединительном трубопроводе или электрического тока в проводе, между тягачом и прицепом в мо­мент, когда задействуется либо отказывает одна из тормозных систем тягача;
  • Инерции транспортного средства или его массы, или инерции одной из его основных составляющих частей.

Управляющее устройство заканчивается в месте распределения энергии для торможе­ния или ее преобразования.

Передающее устройство (тормозной привод)

Часть тормозной системы, которая передает энергию, распределяемую управляющим устройством. Оно начинается либо в точке, где заканчивается управляющее устройство, либо в точке, где заканчивается энергоснаб­жающее устройство. Соединяет управляющее или энергоснабжающее устройство с тормоз­ными механизмами, в которых создаются усилия, направленные против движения автомобиля. Тормозной привод может быть механического, гидравлического, пневма­тического, вакуумного, электрического или комбинированного, например, гидромехани­ческого, гидропневматического типа.

Тормозной механизм

Части тормозной системы, в которых созда­ются силы, противодействующие движению автомобиля или его тенденции к движению, такие как фрикционные тормоза (дисковые или барабанные) или тормоза-замедлители (гидродинамические или электродинамиче­ские замедлители, горные тормоза).

Вспомогательное устройство тягача для прицепа

Часть тормозной системы на тягаче, которая предназначена для передачи энергии к тор­мозным системам прицепа и для управления ими. Вспомогательное устройство содержит линии управления и передачи энергии с со­единительными элементами для тормозной системы прицепа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
