Виды и назначение топливораздаточных колонок – полезная информация для водителей

Состав гидравлической схемы:

  1. Приемный клапан блока.
  2. Система фильтрации грубого и тщательного очищения.
  3. Насосный механизм, снабженный газоотделительной системой.
  4. Система электромагнитного уменьшения расхода.
  5. Измеритель топливного объема, состоящий из 4х поршней.
  6. Опто-электрический датчик.
  7. Датчик, следящего за газоотделением.
  8. Кран для раздачи горючего с использованием шланга.

Как работают топливораздаточные колонки ТРК?

Принцип работы ТРК
довольно простой. Пульт удаленного регулирования обозначает дозу топлива. Этот процесс повторяется на самой колонке, задающей дозу. Активация электродвигателя происходит при снятии крана раздачи. Далее происходит перемещения горючего из места хранения посредством высасывающего трубопровода и клапана, принимающего топливо, в насосный блок. Его движение продолжается в измеритель объемов, состоящий из 4-х поршней.

Следующим этапом является прохождения горючего сквозь газоотделительный датчик, поступая на кран раздачи, снабженный астматическим отделением горючего. Сам измеритель объемов топливораздаточных колонок
соединяется с системой шестеренок, обеспечивающих движение специального вала, создаваемого сигнал опто-электрического индикатора, который измеряет импульсы, поступающие в электрический блок.

Далее происходит процесс преобразования информации об объеме пройденного сквозь измеритель горючего. Результат появляется на экране и на самом счетчике объема горючего топливораздаточной колонки
.

Стабильность в работе современной автозаправочной станции любой вариации зависит от качества и функциональности используемого оборудования, обеспечивающего бесперебойную деятельность. Топливораздаточные колонки ТРК выполняют данные функции продуктивно, обеспечивая подачу горючего, контролируют этот процесс, измеряя его объем. Высокотехнологичные агрегаты – путь к успеху АЗС.

Отличительные особенности топливораздаточных колонок с всасывающей и напорной гидравлической системой.

На автозаправочных станциях в нашей стране применяются два типа топливораздаточных колонок: с всасывающей и напорной гидравлической системой. ТРК всасывающего типа получили наибольшее распространение, потому что эта система была создана раньше и она более известна.

Принцип подачи топлива в ТРК с всасывающей гидравлической системой.

С дистанционного пульта управления подается электронный сигнал, который дает команду выдачи заданного количества топлива. Активируется заправочный пистолет из резервуара. Резервуар расположен на расстоянии до 45 метров под землей. При помощи электродвигателя насоса внутри топливораздаточной колонки выдается нужное количество топлива. Роторно-шиберный насос, создавая разряжение, выкачивает топливо из резервуара и подает его в трубопровод. Топливный поток проходит фильтр, потом через нижний обратный клапан проходит через второе фильтровальное устройство попадает в насос. Далее поток топлива идет в газоотделитель. Скорость потока уменьшается. Смесь пара и воздуха поступает в воздухоотвод и растворяется в окружающей среде. Остатки топлива по сливной трубе возвращаются в фильтровальное устройство. Затем поток поступает в измеритель объема топлива, запускает поршни, которые активируют вращение коленвала. На коленвале установлен электромеханический счетчик, который отображает расход топлива.

В случае, когда топливозаправочные колонки располагаются прямо над резервуарами или рядом с ними, как правило, используют всасывающую гидравлическую систему.

Принцип подачи топлива в ТРК с напорной гидравлической системой.

Погружной насос устанавливают непосредственно в резервуаре, а не в корпусе топливораздаточной колонки. Подача топлива может осуществляться одним насосом сразу на несколько ТРК. Заборное отверстие располагается на расстоянии нескольких сантиметров от дна емкости. При включении электронасоса внутри заборного отверстия создается избыточное давление. Топливная жидкость через турбину и соединительную штангу попадает в распределительный клапан. Далее поток распространяется по всем трубопроводам, соединяющимся с топливораздаточными колонками. Обратный клапан сбрасывает избыточное давление, и излишки топливной жидкости возвращаются обратно в резервуар.

Преимущества ТРК с напорной гидравлической системой.

В случае, когда топливозаправочные колонки располагаются прямо над резервуарами или рядом с ними, как правило, используют всасывающую гидравлическую систему.

Для АЗС, занимающих большие площади, на территории которых имеются резервуары, установленные на большом удалении от заправок, наиболее целесообразным считается использование напорной гидравлической системы.

Можно отметить следующие преимущества погружных насосов по сравнению с всасывающими насосами:

  • более высокой надежностью и более высоким ресурсом работы, что снижает затраты на ремонт АЗС;
  • дают более высокую производительность ТРК, которая не снижается с течением времени (у всасывающих топливораздаточных колонок производительность падает со временем);
  • бесшумная работа погружных насосов обеспечивает комфорт клиентам;
  • более простая и дешевая схема укладки трубопроводов и более простой монтаж;
  • напорная технология дает возможность оптимальной компоновки АЗС, т.к. резервуары можно располагать на расстоянии до 150 м ( всасывающих ТРК – до 45 м);
  • потребление электроэнергии – на 30% ниже;

Контролирующие органы

При открытии данного вида организации в процессе ее функционирования согласовывать свою деятельность владельцу нужно будет:

  1. Управлением по архитектуре и градостроительству.
  2. Комитетом по охране ОС (окружающей среды).
  3. Управлением по энергонадзору.
  4. ГИБДД.
  5. Управлением противопожарной службы (ГПН).
  6. Роспотребнадзором (СЭС).

Имейте в виду, что на региональном уровне местная администрация может издать Постановление или поручить соответствующим структурам разработать иные регламентирующие деятельность АЗС документы способствующие повышению:

  • качества услуг;
  • скрупулезности выполнения экологических и санитарных нормативов;
  • пожарной безопасности (ПБ).

И даже созданию и поддержанию стилевой гармонии городских построек. В свое время такое постановление было принято в Вологодской области. Поэтому при подготовке к открытию АЗС уточните в местных контролирующих структурах нет ли специальных региональных актов, описывающих требования:

  • архитектуре АЗС;
  • выбору территории;
  • зданиям и сооружениям;
  • оборудованию;
  • системе безопасности.

Открывая АЗС будьте готовы к частым визитам инспекторов из нефтеинспекции, ГПС, налоговых органов и других.

Имейте в виду, что АЗС могут быть стационарными и передвижными, контейнерными, модульными, блочными, топливозаправочными и т.п. В зависимости от размеров и мобильности будут меняться и объем требований контролирующих органов.

Требования касательно передвижной автозаправочной станции

Учитывая тот факт, что любой вид АЗС подразумевает работу с топливом, которое имеет достаточно опасные свойства, необходимо соблюдать определенные требования к передвижной АЗС, для того чтобы избежать возможных негативных последствий. Соблюдение этих требований является главным фактором, определяющим безопасность людей, которые вынужденны непосредственно контактировать с конструкцией АЗС.

Сразу стоит сказать, что требований имеется достаточное количество, но только внимание ко всем деталям может гарантировать какой-либо положительные результат. В первую очередь необходимо установить специальные датчики внутрь топливного резервуара, которые бы отслеживали состояние герметичности и сигнализировали и всевозможных его нарушениях. Далее следует установить необходимое оборудование, которое бы препятствовало образованию топливной волны при передвижении АЗС

Далее следует установить необходимое оборудование, которое бы препятствовало образованию топливной волны при передвижении АЗС.

Основные правила эксплуатации передвижных АЗС также утверждают, что любые соединения проводов и кабелей должны быть оборудованы дополнительными приспособлениями, которые бы препятствовали их рассоединению. Кроме того, ни в коем случае не позволяется выливать топливо из резервуара самотеком, то есть без применения специальных приборов и технологий. В заключение стоит упомянуть, что любая АЗС должна находиться на твердой поверхности и стоять на четырех одинаковых опорах, чтобы гарантировать ровное расположение резервуара.

Топливораздаточные колонки для АЗС, виды, устройство, принцип работы

АЗС представляют собой специфические комплексы, которые состоят из нескольких типов оборудования. Назначение любой из заправочных станций – обеспечить клиентов топливом.

Чтобы выполнить этот процесс, в обязательном порядке требуется специальная установка – топливораздаточная колонка. Специфика устройств и назначения позволяют эксплуатировать её только в одной сфере – для комплектации АЗС.

Выпускаются они разных видов, в первую очередь, отличаются по конструктивному исполнению и назначению. На https://vinso-azs.ru/toplivorazdatochnyie-kolonki-trkgrkmrk представлен широкий выбор оборудования для АЗС, здесь сразу можно сравнить характеристики, и заказать установки.

Но предварительно стоит разобраться в основных технических особенностях топливораздаточных колонок.

Специфика назначения

АЗС сегодня есть в каждом населённом пункте, ведь на дорогах появляется всё больше автомобилей, мотоциклов, мопедов, которые требуют топлива для своей работы.

Поэтому обустройство заправочной станции – очень выгодное и рентабельное вложение денег. Этот бизнес всегда будет востребованным, риски прогореть минимальны. Конечно, при условии правильной организации работы и наладки комплекса.

Состоит АЗС из нескольких элементов: хранилище и установки для раздачи топлива. Их количество должно соответствовать видам и маркам топлива. То есть, для каждого топлива требуется индивидуальная установка.

В целом, ТРК относятся к автозаправочному оборудованию, без которого невозможно полноценное функционирование АЗС. На каждой заправке встречается как минимум пара таких установок, на крупных комплексах их насчитывается более десятка.

Основное назначение, как ясно из названия, заключается в выдаче топлива из резервуара-хранилища непосредственно в бак транспортного средства или в запасную ёмкость (канистра). Кроме того, установки оснащены специальным счётчиком. Он позволяет вести учёт расходованных литров.

Конструктивное исполнение такого оборудования довольно сложное. Состоит оно из нескольких технологических частей:

  • корпус со счётчиком;
  • гибкий шланг;
  • пистолет;
  • насос.

Принцип действия предельно простой: оператор задаёт команду, устройство запускается и начинает отбирать жидкость из резервуара хранилища, поставляя её непосредственно к ёмкости пользователя. Специальные контрольные приборы позволяют мониторить расход топлива, снижая риск перелива или недолива.

По назначению колонки различают на бензиновые, газовые и для ДТ. Они пригодны для работы с любой маркой топлива.

Основные типы

Сегодня в продаже топливораздаточные колонки представлены в 2 основных разновидностях: одинарные и двойные. Главные различия – в конструктивном исполнении и функциональных возможностях.

Так, одинарные колонки способны обслуживать лишь 1 потребителя (транспортное средство или запасную ёмкость). Устройство такого оборудования простое, что делает его более надёжным и доступным.

Цена на одинарные колонки ниже в разы, нежели на двойные модели. Однако они не удовлетворяют потребности большого заправочного комплекса, снижают продуктивность его работы. Поэтому для крупных АЗС лучше выбирать двойные установки.

Важным отличием таких моделей являются более широкие функциональные возможности. Двойные ТРК способны обеспечивать топливом сразу двух потребителей одновременно. Такие установки особенно рекомендуются для станций с активной проходимостью, чтобы не создавать очереди.

Стоит отметить, что высокие пропускные способности двойных колонок приводят к росту прибыли автозаправки, быстрее окупают свою стоимость.

По сравнению с одинарными моделями, эти установки характеризуются более сложным механическим и конструктивным исполнением. Они требовательнее к обслуживанию и ремонту.

Программа «Процессинговый Центр» — это программное обеспечение и оборудование для автоматизации работы АЗС и организации системы безналичных расчетов за нефтепродукты при помощи электронных пластиковых карт.

Программа Процессинговый центр — основная программа, служащая для создания собственной системы безналичных расчетов, аудита деятельности сети АЗС и внедрения программы лояльности на основе выпуска корпоративных пластиковых карт.

На АЗС применяется Программа «Головной офис» — рассчитана на крупные компании, имеющие солидный набор поставщиков и партнеров, а также широкую разветвленную сеть региональных представительств.

Функции программы:

-сбор, обработка, хранение и анализ данных о работе АЗС;

-раздельный учет топлива, проданного по топливным картам и за наличный расчет (в том числе в рамках дисконтной системы);

-контроль баланса между платежами клиентов и расходом топлива;

-создание отчетов об операциях с бесконтактными картами, сводные отчеты по организациям и отчеты с разбиением по ценам на разные виды топлива, отчеты по частоте и суммам заправок с применением карт, отчеты по изменению клиентской базы, просмотр ранее созданных отчетов.

-передача на АЗС цен на топливо. Стоимость: 78 900 руб.

«Ликбез» от Горыныча. Просто о сложном

Как устроена АЗС

Вы знаете, как устроена современная автозаправочная станция? Или все знакомство с ней ограничивается заправочным пистолетом, вставленным в бак вашего авто при заправке, иногда и без вашего участия? А ведь ее устройство организовано таким образом, что риск недолива топлива и возникновения опасных ситуаций сведен к минимуму.

О том, какой путь проходит топливо по самой АЗС до его попадания в бак автомобиля, и о современных технологиях на сегодняшних АЗС и поведает сегодня Горыныч.

Доставка и слив

Способов, которыми топливо попадает на АЗС, несколько:

  • железнодорожными цистернами;
  • трубопроводом;
  • бензовозами.

Последний способ доставки – самый востребованный. О нем расскажем немного подробнее.

Современный бензовоз может транспортировать сразу несколько видов топлива, для чего в нем имеется несколько внутренних секций. Во время слива топлива из бензовозов заправка запрещена. Это делается ради безопасности и для получения более точной отчетности по объемам каждого вида.

Перед сливом в подземные хранилища топливо проходит несколько этапов контроля:

  • проверка документов;
  • вскрытие пломбы на цистерне;
  • проверка уровня наполненности емкости;
  • анализ самого топлива на плотность (не разбавлено ли водой случайно/умышленно)

Слив топлива осуществляется при помощи специальной сливной трубы, соединенной с резервуарами для хранения.

Устройство топливохранилища и ТРК (топливораздаточной колонки)

Двухслойные топливные резервуары (наземные или подземные) изготавливаются из стали. Их емкость не превышает 50 кубометров (за редким исключением: мини-нефтебазы достигают в объеме более 200 кубометров, но о них разговор отдельный). При сливе топлива и пересменке операторов при помощи специального инструмента – метроштока – в обязательном порядке замеряется уровень топлива в емкости.

Для разных видов топлива в резервуарах предусмотрены отдельные секции. Качество топлива постоянно контролируется при помощи специального оборудования и при возникновении отклонений его подача блокируется.

Посредник передачи топлива из резервуара в бак вашей машины – топливораздаточная колонка. (для краткости – ТРК).

На схеме показано самое простое устройство современной колонки:

  1. приемный клапан: не дает топливу сливаться обратно в резервуар. Нужен, чтобы не перегружать насос, которому иначе пришлось бы при каждой заправке полностью заполнять всю систему от резервуара до заправочного пистолета;
  2. фильтр: устанавливается после приемного клапана или в газоотделителе (5). Забитый фильтр вызывает сильный гул и перегружает насос;
  3. и 4. двигатель и насос: соединены ременной передачей или «сидят» на одном валу. Первый вариант безопаснее, так как снижает нагрузку на двигатель;
  4. газоотделитель: отделяет от топлива лишние газы, при активном перемешивании топлива создают пену. Представляет собой небольшую емкость, где топливо ненадолго «тормозит», пока из него уйдут лишние газы через дренажные отверстия сверху;
  5. электромагнитный клапан: открывается при подаче топлива и закрывается сразу после прекращения закачки. При поломке может перекрыть всю систему или, наоборот, подавать топливо в раздаточный пистолет по инерции после отключения насоса. Что клиентам на руку: 0,2-0,5 литра лишнего топлива гарантированыJ;
  6. измеритель жидкости (топливоизмеритель, он же счетчик жидкости и пр.): отмеряет точное количество топливать количество топлива. Электронный или механический, он может настраиваться при помощи специальных команд или регулировочных болтов.
  7. смотровое окно: полая колба со стеклом. Наполненная, означает нормальную работу приемного клапана;
  8. раздаточный пистолет: управляет подачей топлива в горловину бака и также отсекает подачу при его переполнении.

Подробнее об устройстве заправочного пистолета и его особенностях мы расскажем в следующих публикациях. Надеемся, эта информация окажется для вас полезной и интересной. Ведь теперь у вас будет меньше оснований обвинять работников АЗС в умышленном недоливе или ухудшении показателей качества топлива.

Еще раз благодарю за внимание и потраченное время

Специфика назначения

АЗС сегодня есть в каждом населённом пункте, ведь на дорогах появляется всё больше автомобилей, мотоциклов, мопедов, которые требуют топлива для своей работы.

Поэтому обустройство заправочной станции – очень выгодное и рентабельное вложение денег. Этот бизнес всегда будет востребованным, риски прогореть минимальны. Конечно, при условии правильной организации работы и наладки комплекса.

Состоит АЗС из нескольких элементов: хранилище и установки для раздачи топлива. Их количество должно соответствовать видам и маркам топлива. То есть, для каждого топлива требуется индивидуальная установка.

В целом, ТРК относятся к автозаправочному оборудованию, без которого невозможно полноценное функционирование АЗС. На каждой заправке встречается как минимум пара таких установок, на крупных комплексах их насчитывается более десятка.

Основное назначение, как ясно из названия, заключается в выдаче топлива из резервуара-хранилища непосредственно в бак транспортного средства или в запасную ёмкость (канистра). Кроме того, установки оснащены специальным счётчиком. Он позволяет вести учёт расходованных литров.

Конструктивное исполнение такого оборудования довольно сложное. Состоит оно из нескольких технологических частей:

  • корпус со счётчиком;
  • гибкий шланг;
  • пистолет;
  • насос.

Принцип действия предельно простой: оператор задаёт команду, устройство запускается и начинает отбирать жидкость из резервуара хранилища, поставляя её непосредственно к ёмкости пользователя. Специальные контрольные приборы позволяют мониторить расход топлива, снижая риск перелива или недолива.

По назначению колонки различают на бензиновые, газовые и для ДТ. Они пригодны для работы с любой маркой топлива.

Производство конструкций

Любая АЗС – это объект повышенной опасности, поскольку является хранилищем огромного объёма топлива, поэтому к производству ее элементов выдвигаются высокие требования. Особого внимания удостаивается изготовление топливных резервуаров, ведь от их качественного исполнения и прочности зависит надежность и безопасность последующей эксплуатации контейнерной АЗС.

Производственный процесс в отношении топливного резервуара сопряжен с выполнением ряда технологических мероприятий, способствующих повышению надежности емкости и снижения рисков утечек нефтепродуктов

Особое внимание в данном случае уделяется качеству сварочных работ, прочности резервуара и методу его установки в контейнере

Для получения качественных сварных швов на предприятиях используются различные технические средства, к примеру установка для резки струей плазмы, позволяющая получать ровные кромки листового металла; гильотина для изготовления довольно больших деталей прямоугольной конфигурации из металла, а также стапели для скручивания.

Производственное помещение требует наличия достаточной площади для размещения самой установки и оборудования для ее изготовления. Производство контейнерных АЗС включает в себя ряд технических и технологических особенностей, направленных на безопасную будущую эксплуатацию автозаправочной станции

Особое внимание уделяется мастерам, участвующим в изготовлении подобных конструкций. При необходимости корпус резервуара может быть утеплен, что позволит создать условия для бесперебойной работы на территориях с низкими температурами. Зачастую утепление требуется на АЗС, работающих с дизельным топливом, загустевающем на сильном холоде

Зачастую утепление требуется на АЗС, работающих с дизельным топливом, загустевающем на сильном холоде.

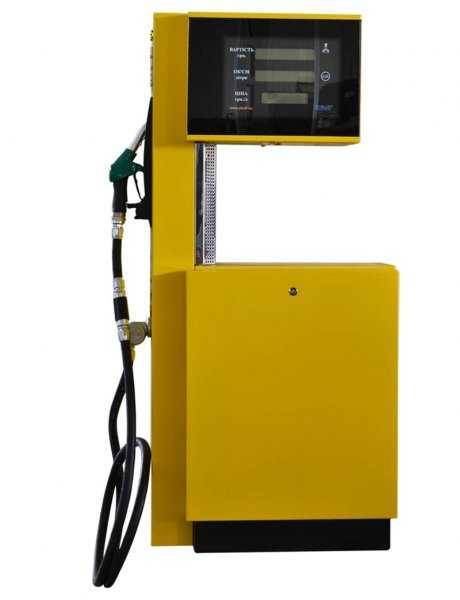

Топливные колонки — ЗАО «АлтайСпецИзделия»

Устанавливается на автозаправочной станции, нефтебазе или в пунктах заправки. Они могут быть оснащены любым количеством топливораздаточных пистолетов. Отпускаемое топливо измеряется мерными сосудами или объемными счетчиками и регистрируется контрольным устройством.

ТРК — топливо-раздаточная колонка (она же: бензоколонка, бензораздаточная или автозаправочная колонка). Единица оборудования АЗС (автозаправочной станции), предназначенная для отпуска одного или нескольких видов жидкого топлива и его розлива в топливные баки транспортных средств, самоходных машин или в тару потребителя.

Общие технические сведения

Устанавливаются на автозаправочной станции, нефтебазе или в пунктах заправки. Они могут быть оснащены любым количеством топливораздаточных пистолетов. Отпускаемое топливо измеряется мерными сосудами или объемными счетчиками и регистрируется контрольным устройством. Могут иметь ручное, дистанционное и комбинированное управление. На ТРК с автоматическим управлением выдача топлива производится после того, как в соответствующее гнездо панели вставлен ключ, опущены пластиковая магнитная карта или жетон. Наиболее распространены модели производительностью 5—40 л/мин с минимальной дозой отпуска топлива 2 л.

Руководящий документ РД 153-39.2-080-01 Правила технической эксплуатации автозаправочных станций. Топливо- и маслораздаточные колонки (смотреть)

Классификация

Все многообразие ТРК, представленных на современном рынке различными производителями, можно условно разбить на две большие группы:

  • — для коммерческого использования на АЗС
  • — для некоммерческого (внутреннего) отпуска топлива

Перед каждой из групп поставлены разные задачи, исходя из которых они оснащены направленным, специализированным функционалом.

Технические характеристики «АСИ ТРК Алтайка»

Габариты (длинна, ширина, высота)мм 900х600х1670
Расход (по виду топлива) 50 л/мин
Количество раздаточных рукавов 1 — 4 шт.
Количество выдаваемых сортов нефтепродуктов 1 — 2 шт.
Предел точности 0,25%
Масса бензоколонки 190 — 220 кг.
Гидравлика всасывающая / напорная
Температурный диапазон от +50 до -45°С
Наличие суммирующего счетчика на каждый вид топлива

   Технические характеристики «АСИ ТРК Северянка»

Габариты (длинна, ширина, высота)мм 900х600х1670
Расход (по виду топлива) 50 л/мин
Количество раздаточных рукавов 1 — 4 шт.
Количество выдаваемых сортов нефтепродуктов 1 — 2 шт.
Предел точности 0,25%
Масса бензоколонки 190 — 220 кг.
Гидравлика всасывающая / напорная
Температурный диапазон от +50 до -60°С
Наличие суммирующего счетчика на каждый вид топлива
