Замена термостата ВАЗ 2110-2112

Назначение, устройство и принцип действия термостата

Охлаждающая жидкость, циркулирующая по рабочим каналам блоков двигателя, своим главным предназначением имеет отвод излишнего тепла, накапливающегося в силовом агрегате, из-за трения рабочих элементов двигателя и воздействия высокой температуры выхлопных газов, проходящих по газоотводящему контуру.

Главными элементами системы охлаждения ВАЗ 2114, которые отвечают за понижение температуры тосола, являются электровентилятор радиатора охлаждения и термостат.

Чтобы понять принцип его работы, надо увидеть как выглядит термостат на ВАЗ 2114. Конструктивно он устроен таким образом, что клапан, регулирующий проток ОЖ, находится внутри корпуса с тремя патрубками:

• два входных — от двигателя и радиатора;
• один выходной — к помпе.

Основным рабочим элементом самого клапана, находящегося внутри термостата, является твердый термочувствительный наполнитель, который при нагревании, через резиновую вставку, воздействует на поршень, перемещающий основной клапан. Нагреваясь он открывает его, остывая, наоборот закрывает отверстие, не допуская протока тосола.

На двигатель термостат крепится через патрубок к головке блока цилиндров с левой стороны, под воздушным фильтром. Резиновыми патрубками он соединяется с радиатором и помпой. На холодном двигателе клапан этого регулятора потока ОЖ закрыт и после запуска, начинающая прокачиваться усилиями помпы жидкость, двигается по «малому контуру» или «по малому кругу». В среде автомобилистов применяется оба эти выражения. При движении по малому кругу тосол проходит через радиатор отопителя, впускной коллектор и дроссельный узел. В радиатор жидкость не подается, клапан отсекает этот путь.

По мере нагревания двигателя ОЖ отбирает часть тепла, нагревается и, проходя по «малому кругу» через термостат, нагревает термочувствительный элемент. Поршень начинает смещаться и открывать основной клапан. Это начинает происходить когда температура жидкости достигает 87 градусов. При этом часть ОЖ начинает циркулировать через радиатор. По достижении температуры в 102 градуса клапан открывается полностью, смещаясь на восемь миллиметров. В этом режиме весь поток ОЖ устремляется по «большому кругу», через радиатор охлаждения.

Специалисты рекомендуют проверять работу термостата не снимая его с машины. Для этого требуется после запуска двигателя руками потрогать нижние патрубки отходящие от радиатора. Они должны быть холодными до тех пор, пока температура не поднимется больше восьмидесяти градусов. Как только температура вырастет больше 85 градусов, трубки должны начать нагреваться и через некоторое время можно будет почувствовать, что циркуляция по «большому кругу» действует. Трубки должны нагреться достаточно сильно.

Если же нижние патрубки, отходящие от радиатора, будут продолжать оставаться холодными — значит основной клапан не открылся и термостат неисправен. На неисправность этого регулятора может указывать и такой факт, когда нижние трубки начинают нагреваться почти сразу после запуска двигателя. Это говорит о том, что клапан открыт и не закрывается в холодном состоянии.

В обоих случаях, отказ термостата ничего хорошего для двигателя не несет. В случае, когда клапан открыт — тосол, проходя по «большому кругу» не имеет возможности нагреться до рабочего состояния. При этом снижается мощность двигателя и другие параметры эффективности его работы. В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов. А это, как минимум, капитальный ремонт всего ДВС.

Существует способ, как проверить термостат на ВАЗ 2114 другим образом. Для этого, необходимо налить воду в кастрюлю и, поставив ее на плиту для нагревания, погрузить туда термостат. Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен. Проверять его таким образом лучше перед тем, как устанавливать вместо вышедшего из строя.

Многие автолюбители часто интересуются у специалистов, возможен ли ремонт термостата.

Известен только один достаточно надежный способ помочь клапану заработать. Для этого надо несколько раз несильно ударить отверткой по корпусу прибора.От удара клапан должен открыться.

Если же этого не случилось, то нужна замена термостата на ВАЗ 2114.

Как выполняется замена термостата ВАЗ 2110?

Схема выполнения процедуры следующая:

• демонтируется аккумулятор автомобиля;
• с расширительного бачка снимается пробка;
• откручивается сливная пробка, находящаяся в нижней части радиатора;
• из бачка сливается жидкость, после чего пробку можно закручивать;
• на патрубках термостата ослабляется затяжка хомутов шлангов;
• шланги демонтируется (и задний, и передний);
• отвинчиваются болты (их три штуки), которые крепят крышку термостата, и снимают ее.

Для того чтобы извлечь термостат из крышки, последнюю лучше всего установить в слесарные тиски (на них нужно будет смонтировать губки или мягкие накладки для защиты алюминиевой поверхности от царапин). После этого отжимаем вниз фиксирующую термостат пластину (пружина будет сопротивляться, придется приложить некоторое усилие), поворачиваем ее и выводим из пазов. Теперь интересующее нас устройство легко вынимается. А на его место можно устанавливать новое, действуя в обратном порядке.

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
5. Ослабьте крепление хомутов, удерживающих шланги.
6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс заменыДля замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

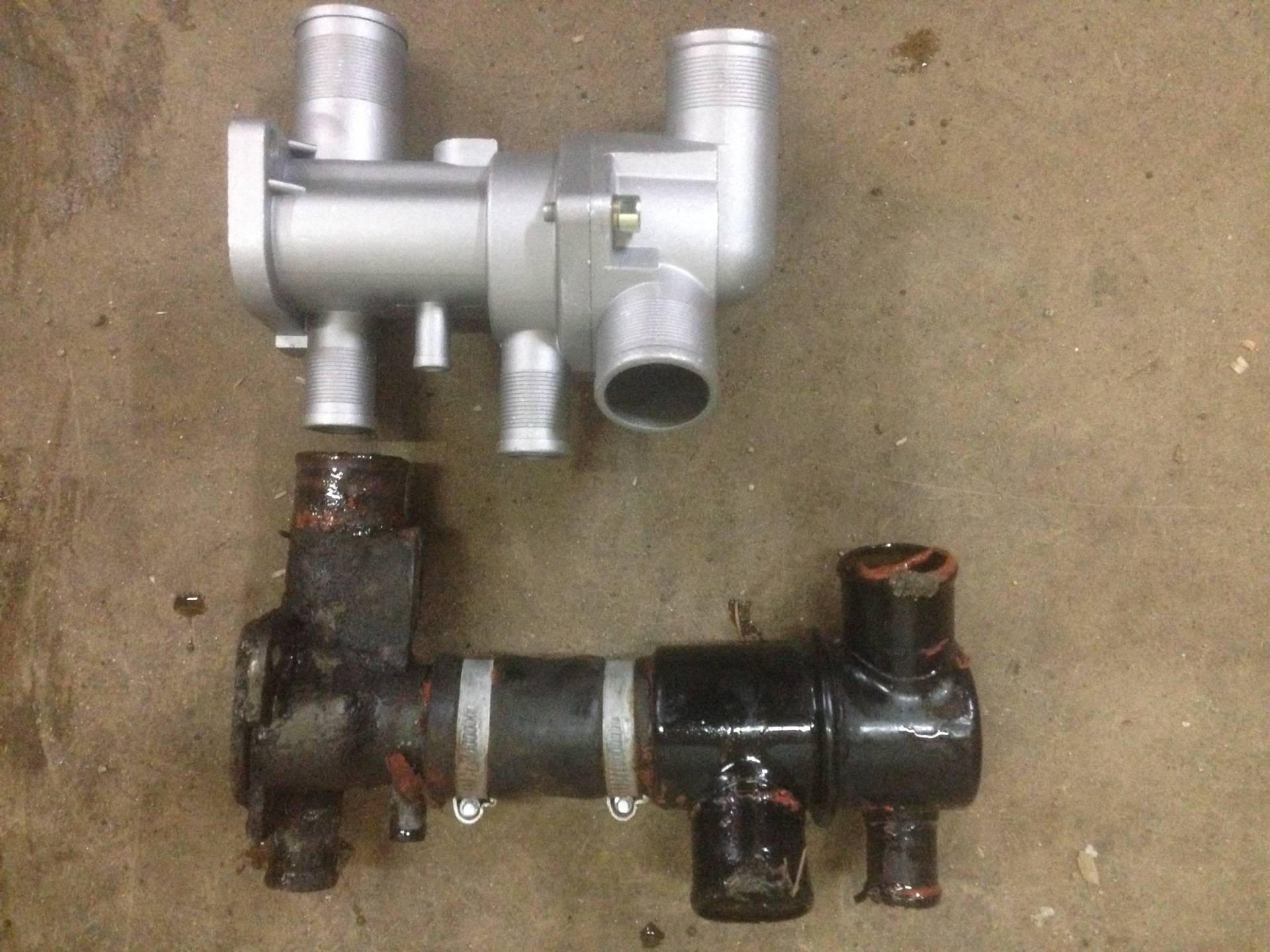

1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Не снимая с машины: как проверить термостат на исправность по патрубкам радиатора двигателя

Основной теплообменник связан с системой охлаждения двигателя двумя шлангами: подводящим и отводящим. Прямая функция терморегулятора – подключать/отключать теплообменное устройство, открывая/перекрывая одну из трубок при температуре 82-87°C. Какую – решает производитель мотора.

Какой шланг трогать

Перед тем, как проверить термостат, не снимая с двигателя, необходимо выяснить место его монтажа: до радиатора или после него. Это влияет на то, по какому патрубку будет вестись оценка работоспособности регулятора:

1. Верхний – в системах с расположением термопереключателя перед теплообменником (к примеру, Lada Granta).
2. Нижний – в конструктах с терморегулятором после радиатора (к примеру, ВАЗ 2110, Hyundai Solaris, Peugeot 308).

Норма и отклонения

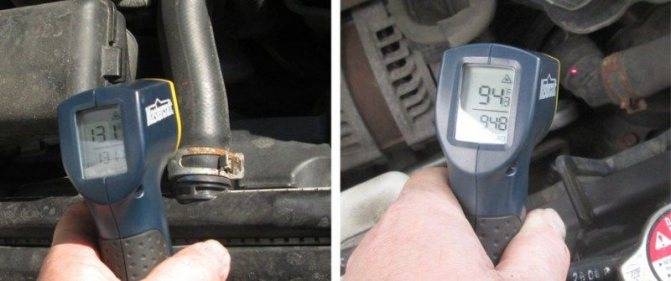

Диагноз ставится по температуре шланга. Методов ее оценки – два: приблизительный (прикосновением руки) и точный (пирометром). Приступать к диагностике необходимо сразу же после холодного пуска двигателя, исследуя степень нагрева верхней или нижней трубки (зависит от схемы расположения термостата):

• Исследуемый шланг в течение некоторого времени был холодным, а остальные – горячими, потом стал теплым. В случае использования пирометра в этот момент температура патрубка резко поднимается до той, при которой открывается термостат. Терморегулятор переключил поток на большой круг. Исправен.
• Перекрываемая трубка сразу начала медленно прогреваться. Термопереключатель постоянно открыт, и антифриз циркулирует через радиатор на холодном моторе. Неисправен – заклинил в открытой, промежуточной позиции или до конца не закрывается.
• Обследуемый шланг постоянно холодный, по датчику на приборной панели температура силовой установки достигла рабочей. Термостат заклинил в закрытом положении, ОЖ постоянно движется по малому кругу. Неисправен.

Замена термостата ВАЗ-2110

Демонтаж основного элемента системы охлаждения необходимо уметь производить не только для его замены, но и для периодической проверки. Поэтому подготовьте инструменты:

• две канистры (чистые, из пластика объемом 5 литров);
• тщательно промытую пластиковую бутылку;
• крестообразную отвертку среднего размера;
• малярный конус;
• гаечные ключи (размеры 8 и 12).

Ремонтные работы проводятся по инструкции:

1. Разборку следует начинать с корпуса воздушного фильтра. При помощи ключа на 8 открутите болты, держащие его. Их всего два.
2. Внимательно осмотрите корпус и удалите датчик, который на нем располагается.
3. После этих процедур с фильтра можно снять защитную оболочку. Удалите сам фильтр.
4. Сразу после проведения описанных выше процедур вы сможете увидеть термостат. Ослабьте хомут, который скрывался под корпусом.
5. Разрежьте одну пластиковую канистру – удалите одну из ее боковых стенок так, чтобы сливное отверстие располагалось снизу. Так вы получите удобную емкость, в которую можно собрать тосол с патрубков. С помощью отверстия с крышкой, можно будет легко переместить жидкость в целую канистру.
6. От пластиковой бутылки отделите горлышко.
7. Обрезанную канистру подставляйте под патрубки в те моменты, когда вы их отсоединяете. Делайте это в следующей последовательности:
   • отделите от расширительного бачка;
   • от радиатора;
   • от печки;
   • от мотора.
8. В процессе этого ремонта можно сразу же заменить патрубки. Осмотрите их на предмет износа и при необходимости сразу же проведите монтаж новых.
9. После демонтажа термостата в подготовленную канистру попадет еще немного охлаждающей жидкости, поэтому не убирайте емкость раньше времени.
10. При помощи фильтра из малярного бумажного конуса процедите тосол в чистую канистру.
11. Установите новую деталь и затяните все хомуты. Охлаждающую жидкость залейте в бачок расширителя. Произведите сборку воздушного фильтра.

В процессе ремонта лучше всего заменить тосол и воздушный фильтр. Сразу же после сборки заведите двигатель, чтобы убрать из системы охлаждения воздушные пробки. Не стоит сразу трогаться с места, для этого вам потребуется прогреть двигатель на холостом ходу.

Напоследок проверьте уровень жидкости в расширительном бачке. Если он упал, проверьте качество сборки. При необходимости долейте тосол.

Перераспределением потоков жидкости в системе охлаждения двигателя управляет термостат. Со временем клапан термостата может заклинить на большом или малом круге циркуляции, и система охлаждения будет работать не правильно (перегрев/недогрев двигателя). А на сколько сложно проверить и поменять термостат самостоятельно ?

Проверка термостата

Как проверить термостат. На самом деле есть несколько способов, как это сделать в разных ситуациях:Проверка термостата в домашних условиях :

Для проверки термостата опускаем его в сосуд с охлаждающей жидкостью, подогреваем сосуд и контролируем по термометру начало открытия основного клапана.

Для справки :

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

Проверка термостата на машине :

При проверке термостата на автомобиле после пуска холодного двигателя отводящий (нижний) шланг радиатора некоторое время должен оставаться холодным, а затем быстро нагреваться, указывая на начало циркуляции охлаждающей жидкости по большому кругу.

Проверка термостата при покупке :

Проверить термостат в магазине очень просто, достаточно дунуть в штуцер термостата. Таким образом, мы проверим на сколько плотно в холодном виде закрыт малый контур.

Снятие термостата ВАЗ 2110

Где находится термостат думаю знают все, в крайнем случае это можно узнать по фотографиям.Перед тем как снять термостат, нужно слить охлаждающую жидкость (подробно ). Демонтаж термостата показываем на примере двигателя ВАЗ-2111:

1. Ослабить хомуты отводящего шланга радиатора.
2. Ослабить хомуты подводящего шланга трубы помпы и шланга, соединяющего термостат с выпускным патрубком.
3. Снять термостат.

Установка термостата производится в обратной последовательности. Кстати, в этом фотоотчете показан термостат старого образца. Для более продуктивной работы отопителя рекомендуется заменить его на новый (шести дырочный ), а при желании термостат можно и доработать .

Признаки неисправностей термостата и диагностика

Клапан термостата в процессе работы подвергается эксплуатационным и температурным нагрузкам, то есть может выйти из строя по многим причинам. Среди основных:

• некачественная либо отработанная охлаждающая жидкость (антифриз);
• механическое либо коррозийное изнашивание привода клапана и т.п.

Неисправность термостата можно определить по следующим признакам:

• ДВС автомобиля, не подвергаясь особым нагрузкам, перегревается — термоэлемент термостата перестал выполнять свои функции. Если с вентилятором охлаждения все в норме, для проверки осуществляется демонтаж термостата и проверка работоспособности клапана; ДВС автомобиля не прогревается до нужной температуры (особенно в холодное время года) — термоэлемент термостата заклинил в открытом положении и перестал выполнять свои функции (ОЖ не прогревается до нужной температуры), вентилятор радиатора охлаждения не включается. В таком случае также нужен демонтаж термостата и проверка работоспособности клапана.
• ДВС закипает или долго нагревается — заклинивание в промежуточном положении между открытым и зарытым каналами или нестабильная работа клапана. Аналогично описанным выше признакам, требуется демонтаж и проверка на работоспособность терморегулятора и всех его составляющих.

Чтобы проверить термостат на ВАЗ 2110, можно воспользоваться несколькими способами, так как существуют несколько методов диагностики термостата на предмет поломки:

• Завести автомобиль и прогреть двигатель до нужной температуры, предварительно открыв капот. Найти нижний патрубок, идущий от термостата и прощупать его на предмет нагрева. В исправном состоянии термостата патрубок быстро нагреется;
• Провести демонтаж термостата, извлечь из него термоэлемент, отвечающий за запуск циркуляции ОЖ. Термоэлемент, опустив в воду, прогретую до температуры 75 градусов, держать до дальнейшего прогревания воды (до 90градусов). В исправном состоянии при нагреве воды до 90градусов шток из термоэлемента должен выдвинуться.

Если обнаружены проблемы с работой термостата, нужна его замена. Кстати, покупая новый термостат, необходимо проверить его, дунув в штуцер (воздух не должен выходить). Также некоторые владельцы перед установкой для страховки опускают новое устройство в горячую воду, как было описано выше. Это позволяет исключить риски установки неисправного устройства.

Замена термостата ВАЗ 2110

Термостат – это механизм, который регулирует потоки охлаждающей жидкости в малом и большом контурах системы охлаждения двигателя. Проще говоря, это клапан, работа которого напрямую зависит от температуры антифриза. Эта температура всегда разная и зависит от марки автомобиля, условий эксплуатации и климатических условий.

Например, автомобили повышенной проходимости, эксплуатируемые в жарких регионах, устанавливают термостаты с температурой до 60 градусов, чтобы избежать перегрева двигателя. В северных регионах используются клапаны до 90 градусов и выше.

Существуют также аналогичные клапаны с электронной регулировкой, которая выбирает температуру открытия в зависимости от ряда факторов, учитываемых системой управления двигателя.

Неисправность термостата может привести к печальным последствиям, поскольку при блокировке большого контура охлаждения высока вероятность перегрева двигателя.

Признаки неисправности термостата

Неисправность может проявляться по двум сценариям. В первом случае сбивается температура открытия клапана. Во втором случае его попросту клинит (в открытом или закрытом положении). Признаки неисправности выглядят следующим образом:

• Стрелка температуры поднимается выше её обычного положения. При этом она не доходит до красной линии, а лампа критической температуры двигателя не загорается. Вероятно, неисправность связана с тем, что клапан не до конца открывается, или стал открываться при более высоких температурах.
• Стрелка температуры на прогретом двигателе находится ниже и не поднимается до рабочей температуры. Противоположная первому пункту ситуация.
• Стрелка «зашкаливает», загорается лампа критической температуры. Это говорит о выходе из строя термостата или помпы, или же о наличии протечек антифриза. Необходимо немедленно заглушить мотор, иначе можно «попасть» на большой ремонт.

Роль термостата в системе охлаждения двигателя

Система охлаждения двигателя разделяется на два контура: большой и малый. Малый контур замыкает в себе внутренние элементы двигателя и радиатор печки для обогрева салона. Большой контур включает в себя малый, но помимо этого проходит через радиатор охлаждения, расположенный перед двигателем.

Таким образом, когда температура охлаждающей жидкости достигает установленного уровня, клапан открывает поток в большой контур и антифриз охлаждается встречным воздухом, попадая в радиатор охлаждения.

Если же встречного воздуха не достаточно, то датчик температуры двигателя передаёт команду на блок управления, который в свою очередь включает вентилятор охлаждения, расположенный перед радиатором.

Как только поступающий в радиатор воздух охлаждает жидкость до определённой температуры, клапан закрывается, и антифриз снова течёт по малому контуру. В итоге, температура двигателя поддерживается в рабочем состоянии.

Замена термостата ВАЗ 2110 инжектор 8 клапанов

Для замены неисправного узла на «десятке», вам понадобится ёмкость объёмом не менее 10 литров (можно использовать две по пять) и стандартный набор инструментов. Выполните следующие действия:

• Слейте охлаждающую жидкость с двигателя.
• Снимите корпус воздушного фильтра для доступа к месту работы.
• Ослабьте хомуты и снимите патрубки.
• Разберите корпус, выкрутив 2 болта, после чего извлеките деталь.
• Выполните замену и соберите всё в обратной последовательности.

Замена термостата на ВАЗ 2110 своими руками выполнена. Теперь необходимо залить охлаждающую жидкость обратно в систему и запустить двигатель. Контролируйте уровень антифриза в расширительном бачке, поскольку при прогреве из системы может выходить воздух.

Первые несколько дней проверяйте систему на герметичность, чтобы избежать потерь охлаждающей жидкости. Замена термостата ВАЗ 2110 инжектор 16 клапанов производится аналогичным методом.

Подбор необходимых параметров термостата

К выбору данной запчасти нужно подходить с умом, поскольку температура, как описывалось выше, должна зависеть от условий эксплуатации.

Старайтесь учитывать такие условия, как место эксплуатации автомобиля и то, при каких нагрузках используется автомобиль.

Выбирайте деталь так, чтобы двигатель вашего автомобиля не перегрелся, но в то же время чтобы он не работал в низких диапазонах температур – второй случай может привести к повышенному износу элементов двигателя.

Если вы эксплуатируете автомобиль преимущественно в зимнее время – то выбирайте деталь с более высокой температурой открытия клапана.

В противном случае температуры антифриза не будет достаточно для обогрева салона до комфортной температуры.

Загрузка…

Инструкция № 2

Опытные автолюбители предлагают еще один из способов доработки термостатного устройства ВАЗ-2110. Этот способ заключается в замене термоэлемента с низким температурным режимом на более высокий – с 85 градусов на 92 градуса. Для этого нужно подобрать аналоговую модель термостата (например, Wahler), из которой достать сам термоэлемент и пружину.

Итак, приступаем. Первый шаг – чтобы извлечь из аналогового термостата пружину и термоэлемент, разрезают корпус прибора и достают нужные детали конструкции.

Второй шаг – пружина стачивается до нужного размера, так, чтобы она плотно вошла в корпус «родного» термостата (лучше всего это сделать по плоскости, в результате этого последний виток станет плоским и будет лучше прилегать).

Третий шаг – снимается «родной» термостат с двигателя, для этого откручиваются три винта задней крышки.

Четвертый шаг – из «родного» термостатного устройства достается термоэлемент на 85 градусов и пружина.

Пятый шаг – производится замена на аналоговые детали (следует учитывать важный нюанс: прижимная планка должна оставаться «родной»).

Шестой шаг – собирается термостат с новой начинкой и устанавливается на ДВС автомобиля.

Благодаря этому способу доработки, температурный режим двигателя не будет ниже 88 градусов. Еще в результате такой доработки владелец транспортного средства получит следующие преимущества:

• не будет температурного перегрева двигателя;
• снизится расход топлива (по отзывам автолюбителей до 1,5 литра);
• двигатель работает более ровно.

Как проверяется исправность термостата

Чтобы проверить исправность термостата ВАЗ-2112 16-ти клапанов, следует сделать следующее:

• завести машину и прогреть ее до нужной температуры;
• открыть автомобильный капот и осмотреть внешний вид патрубка;
• если термостат исправный, то патрубок будет теплым на ощупь.

В ином случае, то есть если температура патрубка не будет теплой, замена термостата потребуется незамедлительно.

В обычных домашних условиях проверить деталь на исправность можно и другим способом. Для этого следует подготовить емкость с жидкостью, в которую помещают термостат. Сосуд нагревают на газовой горелке, смотрят на температурные показатели и контролируют, в какой момент начнет открываться деталь.

Следует отметить, что в рабочем положении исправный элемент, контролирующий нагрев двигателя, должен открываться при температуре 88 градусов. Как только в двигателе поднимается температура до этого показателя, крышка открывается, и охлаждающее вещество начинает движение по большому кругу. Благодаря этому автомобиль ВАЗ-2112 не перегревается, он продолжит нормально функционировать на любых оборотах.

Именно замена на новую деталь поможет возобновить надлежащую работу двигателя, предотвратит его сильное нагревание.

Самостоятельно дорабатываем термостат ВАЗ 2110 или ставим замену

Многие владельцы ВАЗ 2110 недовольны работой печки своего автомобиля. Вот, казалось бы, уже утеплили салон, холодный воздух извне не поступает, печка как будто работает, а в салоне все равно холодно.

Поэтому авто умельцы приходят к заключению, что родная печка, может, и ничего, а вот доработка термостата на ВАЗ 2110 будет совсем не лишней. Поэтому кто-то, купив новый термостат, еще до установки его на автомашину производит доработку: на 5-дырочном переделывают контур, делая его 6-дырочным.

Заводской термостат

Рассмотрим все варианты, но вначале нужно проверить, виновен ли термостат в том, что тепла в салоне явно не хватает.

Сужение байпас канала

Если вы решите, что необходима регулировка именно байпас канала на ВАЗ 2110, то у 6-дырочного термостата проблем возникнуть не должно. А вот у 5-дырочного могут возникнуть неисправности, связанные  с тем, что не будет омываться холодный патрубок печки (выходной). Поэтому подумайте, нужна ли вам такая доработка, может, лучше сразу поставить термостат от Гранты или шести дырочный.

Чтобы уменьшить байпас, нужно произвести такие действия:

1. Из листового алюминия выпилить пластинку, чтобы она точно ложилась внутрь ТС;
2. Пластинку закрепить заклепкой или холодной сваркой, но так, чтобы крепление не мешало протеканию охлаждающей жидкости по малому кругу;
3. В этой пластинке нужно просверлить новое отверстие 5 или 6 мм (вместо 8мм штатного);
4. Кроме вышеописанных действий, на 6-ти дырочном ТС обратка печки подключается на термостат.

Стандартный канал байпаса в термостате Алюминиевая пластина для уменьшения канала байпаса Установленная пластина с уменьшенным каналом байпаса Саморезы делаются заподлицо

После такой доработки вы заметите, что салон будет прогреваться лучше и быстрее, но несколько замедлится прогревание двигателя.

Установка доработанного ТС

На ВАЗ 2110 можно без труда установить более совершенный термостат от Гранты 2190. Но все же следует немного знать об устройстве системы отопления/охлаждения в Гранте. Ее схему можно без особого труда реализовать на «десятке».

Будут нужны:

• Оригинальный ТС Гранты 2190 от BEHR;
• Нижний патрубок радиатора от Гранты, но подойдут и верхний 21214, либо просто подобранный по размеру;
• Тройник от ВАЗ 2110 для системы охлаждения;
• Шпильки на 8 мм по длине – как от постели распредвала;
• Прямой длинный патрубок печки от «десятки»;
• Прокладка для термостата.

Действуем по такому плану:

1. Нижний радиаторный патрубок меняем на тот, что от Гранты (или аналогичный). Можно оставить и родной, но соединить его с подходящим по диаметру под прямым углом с помощью куска трубы. Однако помним – чем больше соединений, тем больше возможностей для протечек;
2. Заводим патрубок расширительного бачка через тройник ВАЗ 2110: один конец – на слив с радиатора печки, другой – на подводящую трубу;
3. Сливаем охлаждающую жидкость;

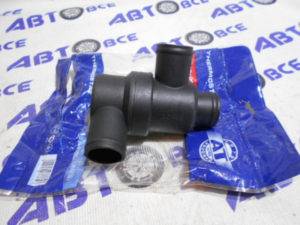

4. Меняем шпильки на более длинные, и ставим термостат Гранты;
5. Перекручиваем датчик температуры.

Далее следует проверка на работоспособность доработанной системы обогрева. Обычно ТС Гранты более стабилен, обеспечивает более быстрый прогрев воздуха в салоне, не подвержен скачкам температуры.

• Вениамин
• Распечатать
