Термостат ВАЗ-2107 – способы проверки и правильная замена

Замена термостата ВАЗ 2107 – пошаговая инструкция

Здравствуйте уважаемые читатели блога Autoepoch.ru! Сегодня я хочу рассказать о замене термостата ВАЗ 2107.

Описание, устройство и принцип работы.

Термостат он же терморегулятор «семерки», это деталь, представляющая собой цилиндрическую емкость с тремя выходами под патрубки. В верхнем торце детали расположен входной патрубок от двигателя, в нижней части входной патрубок, идущий от радиатора, ну а третий выходной патрубок расположен сверху сбоку. Более подробно устройство термостата можно увидеть на фото ниже.

Если двигатель запущен на «холодную», антифриз проходит через блок цилиндров и насос, так называемый малый круг. Это обеспечивает быстрый прогрев мотора. При достижении температуры 80,6 до 81,5 градусов Цельсия основной клапан термостата начинает открываться, антифриз начинает двигаться по большому кругу, через радиатор. Одновременно с этим перепускной клапан постепенно перекрывает антифриз, идущий от двигателя. При достижении температуры в 94 градусов клапан открывается на максимальное значение, ОЖ двигается только по большому кругу.

Основные неисправности термостата ВАЗ 2107.

  • Перегрев двигателя – терморегулятор открывается частично или полностью не открывается.
  • При первом запуске двигатель медленно греется и не набирает рабочую температуру – терморегулятор не закрывается.

Как проверить термостат, без демонтажа?

Если агрегат исправен, то после запуска «холодного двигателя», нижний патрубок, ведущий к радиатору должен нагреваться не сразу, а лишь тогда, когда температура мотора достигнет 80-88 градусов. Также если этот патрубок вовсе не нагревается, а двигатель идет не перегрев, это свидетельствует о неисправности агрегата. Соответственно, если при минимальных температурах нижний патрубок начинает нагреваться, это тоже свидетельствует о неисправности.

Как заменить термостат ВАЗ 2107 своими руками – пошаговая инструкция.

Для замены потребуется:

  • новый термостат
  • крестовая отвертка
  • хомуты (по необходимости)
  • патрубки (по необходимости)
  • охлаждающая жидкость
  • герметик (по необходимости)
  1. Первым делом необходимо слить охлаждающую жидкость (только на холодном двигателе).
  • загоняем машину на яму (машина должна стоять строго горизонтально!),
  • рычаг подачи теплого воздуха переместите вправо,
  • открутите и снимите пробку расширительного бачка,
  • открутите пробку наливной горловины радиатора,
  • открутите пробку сливного отверстия на блоке цилиндров (заранее установите тару под слив!),
  • открутите пробку сливного отверстия радиатора (заранее установите тару под слив!),
  • Остаток ОЖ можно слить, отстегнув ремень крепящий расширительный бачок и приподняв его вверх.
  1. Для удобства можно снять АКБ.
  2. Открутите старые хомуты и демонтируйте термостат.
  1. Далее установите новый терморегулятор (если есть необходимость можно заменить патрубки и хомуты).
  2. Залейте охлаждающую жидкость, протестируйте новую деталь (описано выше).

Советы.

  1. Когда будете сливать ОЖ, лучше сразу не открывать крышку расширительного бачка. В этом случае жидкость из-за создавшегося вакуума польется медленно.
  2. Когда открутите пробку на блоке, медленно откручивайте крышку бачка.
  3. Чтобы после залива жидкости не избавляться от воздуха в патрубке, можно снять подводящий охлаждающую жидкость к карбюратору тонкий шланг, находящийся в задней части. Залив ОЖ, смотрите, когда она польется из шланга. Это будет свидетельствовать о том, что воздух вышел, это верхняя точка ОЖ в автомобиле.

Назначение термостата на ВАЗ 2106

Термостат должен контролировать степень нагрева охлаждающей жидкости и своевременно реагировать, когда температура антифриза станет слишком высокой или, наоборот, — слишком низкой.

Термостат поддерживает температуру теплоносителя в системе охлаждения двигателя в нужном диапазоне

Устройство может направлять охлаждающую жидкость либо по малому, либо по большому кругу охлаждения, тем самым предотвращая перегрев двигателя, или, наоборот, помогая ему быстро разогреться после длительного простоя. Всё это делает термостат важнейшим элементом системы охлаждения ВАЗ 2106.

Расположение термостата

Термостат в ВАЗ 2106 находится справа от мотора, там, где расположены патрубки для вывода охлаждающей жидкости из главного радиатора. Чтобы увидеть термостат, достаточно просто открыть капот автомобиля. Удобное расположение этой детали является большим плюсом, когда возникает необходимость её замены.

Для получения доступа к термостату ВАЗ 2106 достаточно просто открыть капот

Принцип работы

Как уже было сказано выше, главной задачей термостата является поддержание температуры двигателя в заданных пределах. Когда двигателю нужно разогреться, термостат блокирует главный радиатор до тех пор, пока мотор не выйдет на оптимальный температурный режим. Эта простая мера позволяет значительно продлить срок службы двигателя и снизить износ его узлов. В термостате есть главный клапан. Когда охлаждающая жидкость достигает температуры в 70 °C, клапан открывается (здесь же следует отметить, что температура открытия главного клапана может быть и выше — до 90 °C, а зависит это как от конструкции термостата, так и от термического наполнителя, который в нём используется).

По сути, термостат представляет собой обычный клапан, реагирующий на изменение температуры антифриза

Вторым важным элементом термостата является специальный компрессионный цилиндр, изготовленный из латуни, внутри которого находится небольшой кусочек технического воска. Когда антифриз в системе разогревается до 80 °C, воск в цилиндре расплавляется. Расширяясь, он давит на длинный шток, соединённый с главным клапаном термостата. Шток выдвигается из цилиндра и открывает клапан. А когда антифриз остывает, воск в цилиндре начинает твердеть, а его коэффициент расширения снижается. В результате давление на шток ослабевает и термостатный клапан закрывается.

Под открытием клапана здесь подразумевается смещение его створки всего лишь на 0,1 мм. Это начальная величина открытия, которая последовательно увеличивается на 0,1 мм при подъёме температуры антифриза на два-три градуса. Когда температура охлаждающей жидкости повысится на 20 °C, клапан термостата открывается полностью. Температура полного открытия может варьироваться в пределах от 90 до 102 °C в зависимости от производителя и конструкции термостата.

Запчасти для замены термостата в Калине

Итак, что понадобится для работы:

— собственно новый термостат, желательно предварительно проверенный на срабатывание кипятком, чтобы не делать всю работу заново, в случае приобретения брака;

— 1 литр охлаждающей жидкости той же марки, что залита в систему; см. здесь

— пустая чистая емкость не менее 5 литров;

— силиконовый герметик; например, такой

— набор слесарного инструмента — отвертки, пассатижи, торцевой ключ — внутренний шестигранник «на 5».

— желание, минимальные слесарные навыки и пара часов свободного времени.

Очень желательно предварительно вымыть двигатель. Работать не обязательно в гараже, яма не понадобится и под машину лазить не придется. Итак, начнем.

Лада 2107 ЦВЕТ МУРЕНА(Бывшая) › Бортжурнал › Замена термостата ВАЗ.Полезные советы из инета.

Раз у меня нет теперь машины решил выкладывать полезные советы из инета.Так же вы можете подписать на мой личный блог.Личный блог.

Необходимость выполнения такой процедуры, как замена термостата ВАЗ, бывает вызвана несколькими причинами.

Сразу хочу оговориться, что это абсолютно несложная работа и она по силам любому, даже начинающему, автомобилисту.

Термостат установлен в системе охлаждения автомобиля для поддержания заданного значения температуры во всех режимах работы двигателя. От работоспособности термостата зависит не только температурный режим, но и долговечность эксплуатации вашего двигателя.

Принцип работы термостата

При запуске двигателя, термостат находится в закрытом состоянии, и охлаждающая жидкость циркулирует по малому кругу, это необходимо для прогрева двигателя. Зимой это помогает быстрее прогреть салон и обдуть, обычно, обмерзшее лобовое стекло. По мере прогрева двигателя, термостат приоткрывается, и часть жидкости попадает в радиатор охлаждения, где частично охлаждается. Частичное открытие происходит при температуре порядка 80 градусов. При достижении двигателем температуры 92-96 градусов, исправный термостат открывается полностью, и жидкость начинает циркулировать по большому кругу. На двигателях, оборудованных электровентилятором охлаждения радиатора, он должен включиться в работу.

Если этого не происходит, то двигатель либо не прогревается, либо перегревается, что крайне нежелательно для него, особенно перегрев. При перегреве все детали двигателя начинают работать в режиме температурных перегрузок, что сказывается на их ресурсе.

Особенно чувствительны к перегреву сальники клапанов, как самые удаленные от маслонасоса и вдобавок, находящиеся в зоне высоких температур. Это, в дальнейшем отразится на расходе масла и износе поршневой группы. При длительном перегреве, обычно происходит пробой прокладки блока, что чревато самыми непредсказуемыми последствиями. Так как в случае пробоя прокладки и попадания охлаждающей жидкости в камеру сгорания, температура двигателя начинает расти в квадратной пропорции.

ВСЕГДА — при появлении первых признаков изменения температурного режима, обратите внимание на работоспособность термостата. Проверить термостат просто

При полностью прогретом двигателе, дно термостата должно иметь такую же температуру, как и радиатор охлаждения. Если дно термостата не горячее или чуть прогрето, а иногда и вообще холодное, значит, охлаждающая жидкость циркулирует по малому кругу и двигатель перегревается. В этом случае термостат следует заменить

Проверить термостат просто. При полностью прогретом двигателе, дно термостата должно иметь такую же температуру, как и радиатор охлаждения. Если дно термостата не горячее или чуть прогрето, а иногда и вообще холодное, значит, охлаждающая жидкость циркулирует по малому кругу и двигатель перегревается. В этом случае термостат следует заменить.

Порядок замены термостата ВАЗ

Сливаем тосол, открутив болт на блоке цилиндров, в приготовленную плоскую емкость. Удобно для этих целей иметь небольшой капроновый таз. Можно выйти из положения, отрезав боковую часть от капроновой 20-литровой канистры из под тосола и воспользоваться ей. Слив тосол, откручиваем хомут нижнего патрубка, идущего на радиатор охлаждения, и два хомута на патрубках охлаждения, идущих на блок цилиндров (со стороны блока). Сдвигаем с термостата нижний патрубок охлаждения, а два верхних патрубка снимаем со стороны блока.

В итоге остается термостат с двумя верхними патрубками. Так как патрубки охлаждения весьма гибкие, отведя термостат немного к коллекторам, поднимаете его вверх, он сам прокрутит лопасти вентилятора, за которые будет цепляться. Смело вытаскиваем его вверх и меняем термостат. Это значительно экономит время, и вы сможете гарантированно затянуть на месте хомуты патрубков охлаждения.

Ставим новый термостат, при необходимости слегка подвинув лопасти вентилятора охлаждения. Соединяем все патрубки, затягиваем хомуты, закручиваем на место болт для слива жидкости в блоке и заливаем охлаждающую жидкость. Заводим двигатель и проверяем качество сборки на предмет подтекания. Прогреваем двигатель и проверяем работоспособность нового термостата. На этом замена термостата ВАЗ закончена. Счастливого пути!

Распространенные причины неисправностей термостата

В процессе эксплуатации авто возможны следующие поломки термостата и причины их появления.

  1. ПОВЫШЕННОЕ ВРЕМЯ НАГРЕВА СИЛОВОГО УЗЛА. Двигатель работает неустойчиво (к примеру, троит), что приводит к чрезмерным колебаниям клапана устройства и повреждению его седла. Из-за воздействия сильной вибрации происходит повреждение термочувствительного элемента. Итог — попадание охлаждающей жидкости внутрь узла (выход воска наружу), что приводит к нарушению функций устройства, которое перестает открывать или закрывать клапан при достижении нужного уровня температур.
  2. ОТКРЫТИЕ ПРОИСХОДИТ РАНЬШЕ ВРЕМЕНИ. Причиной такой поломки может стать попадание ОЖ внутрь специального элемента, контролирующего уровень температуры антифриза в системе. Итог — повышение общего объема наполнителя и преждевременное открытие.
  3. ОТКРЫТИЕ ТЕРМОСТАТА ПРОИСХОДИТ С ЗАДЕРЖКОЙ. Причина — появление течи специального наполнителя, позволяющего устройству реагировать на изменение температуры. Изменение объема данного элемента в меньшую сторону потребует большего прогрева для открытия. Итог — срабатывание термостата с определенной задержкой по времени.
  4. ДВИГАТЕЛЬ РЕГУЛЯРНО ПЕРЕГРЕВАЕТСЯ. К примеру, возможны ситуации, когда термостат пропускает ОЖ вовремя, но двигатель все равно перегревается. Причина — пропускание жидкости не через главный радиатор, а ее сброс через обратку снова в двигатель.
  5. ТЕРМОСТАТА ОТКРЫТ НЕ ДО КОНЦА. Причина — механические повреждения. Итог — поступление в радиатор малого объема жидкости, и, как следствие, перегрев силового агрегата.
  6. ЗАКРЫТ НЕ ДО КОНЦА. Такое возможно, когда к рабочему элементу «пробралась» охлаждающая жидкость. Из-за повышения объема рабочего элемента клапанная тарелка не может закрыться полностью.
  7. НЕПРАВИЛЬНАЯ РАБОТА УСТРОЙСТВА. К примеру, открытие и закрытие его раньше положенного времени. Такое возможно в случае сбоев в заводских настройках и чрезмерном перегреве системы охлаждения силового узла.
  8. РАЗРУШЕНИЕ РЕЗИНОВОГО УПЛОТНИТЕЛЯ. Из-за поломки в охлаждающую жидкость попадает масло. Последнее действует как растворитель резинового уплотнения (резина попросту не выдерживает агресивного воздействия).

Замена термостата на «десятке»

Проверка термостата на работоспособность доступна каждому водителю прямо в гараже. Для этого достаточно просто прогреть мотор до рабочей температуры, а затем заглушить его и открыть капот. В подкапотном пространстве необходимо отыскать верхний и нижний шланги системы охлаждения и аккуратно проверить их температуру. Если один будет горячим, а другой холодным, то значит, термостат поломался, так как клапан находится в закрытом положении и охлаждающая жидкость не имеет возможности осуществлять циркуляцию по системе.

Замена термоэлемента термостата ВАЗ 2110 проводится значительно реже, чем необходимо переустанавливать само устройство. Термоэлемент представляет собой небольшой прибор, который отвечает за создание оптимальной температуры в салоне. Он имеет очень простое строение, поэтому и служит длительное время. Нормальным сроком эксплуатации для термоэлемента является временной интервал 5-7 лет.

Замена термостата не относится к категории сложных процедур. Как и в любом другом деле, главное подготовить для себя все необходимые инструменты и запчасти для установки. Ну и, конечно же, ознакомиться с теорией, чтобы лучше понять суть предстоящей работы. Наиболее оптимальным выходом будет просмотр видео по замене термостата ВАЗ 2110. Найти подобный ролик в интернете не составит труда.

Замена термостата на ВАЗ 2110 с инжекторным двигателем происходит по следующей схеме:

  1. Для удобства доступа к термостату необходимо отключить и снять аккумулятор.
  2. Далее следует открутить сливную пробку и слить жидкость из системы охлаждения.
  3. Затем снимаем передний и задний шланги.

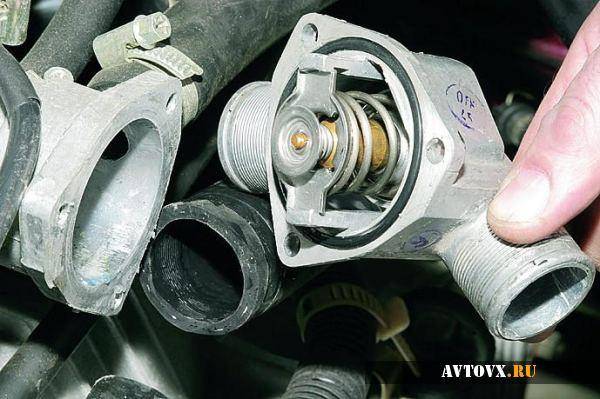

  4. После этого можно будет вытащить термостат вместе с корпусом, предварительно открутив болты крепления.
  5. Чтобы вынуть устройство из корпуса, необходимо зажать его в тиски. Перед этим нужно подложить между губками резиновые прокладки, чтобы не деформировать алюминиевый корпус.
  6. Когда корпус будет зажат, при помощи отвертки нужно будет провернуть фиксирующую пластину до отверстий с пазами и вытащить термостат.
  7. Установка нового элемента осуществляется в обратной последовательности.

При выборе прибора для замены необходимо учесть, что разные термостаты рассчитаны на разную температуру работы. Не стоит выбирать модель со слишком высоким значением. Это может приводить к периодическим перегревам двигателя. Но и слишком низкий параметр тоже ни к чему. Из-за этого двигатель будет сложнее прогреть до рабочего состояния. Так что при покупке необходимо в первую очередь учитывать климатические особенности той зоны, в которой автомобиль в основном эксплуатируется.

Устройство не является дорогостоящим агрегатом, так что его часты замены не слишком ударят по кошельку автовладельцев. Оно относится к числу расходных материалов, имеющих относительно небольшой срок службы, поэтому и стоимость их невелика. Цена термостата для замены на ВАЗ 2110 будет составлять около 300 рублей, что является небольшой суммой, исходя из актуальных цен на комплектующие для автомобилей.

Термостат ВАЗ 2110 («родной» либо более эффективный от «Лада Гранта») совсем несложно заменить самостоятельно в тех случаях, когда он выходит из строя.

Термостат ВАЗ-2107 – как проверить и заменить важный узел? + Видео » АвтоНоватор

Термостат автомобиля служит для поддержания рабочей температуры двигателя в заданных пределах. Неисправное устройство подлежит замене, так как эксплуатация машины с ним может привести к перегреву двигателя или снижению его ресурса.

Назначение и устройство термостата ВАЗ-2107

В охлаждающей системе двигателя термостат установлен на пересечении патрубков от двигателя и радиатора к насосу. После запуска мотора на холодную термостат закрыт – перекрывает проход из радиатора при полностью открытом от двигателя. Охлаждающая жидкость циркулирует по малому кругу через блок цилиндров и насос, что обеспечивает быстрый прогрев мотора. По достижении температуры тосола значений, близких к рабочей (для ВАЗ-2107 с карбюратором 80,6–81,5 оC), основной клапан термостата начинает открываться, освобождая проход патрубка от радиатора, и одновременно перепускной клапан начинает перекрывать поток антифриза от двигателя. Насос начинает «гонять» тосол еще и по большому кругу: блок цилиндров, радиатор, термостат, насос. По достижении температуры тосола рабочих значений (для ВАЗ-2107 94 оC) термостат полностью открывается:

  • патрубок от двигателя полностью перекрыт;
  • от радиатора полностью открыт.

Циркуляция антифриза происходит только по большому кругу. При охлаждении тосола происходит обратный процесс.

Терморегулятор ВАЗ-2107, независимо от типа двигателя (с инжектором или карбюратором), имеет следующую конструкцию:

  • неразборный цилиндрический корпус с тремя патрубками;
  • непосредственно сам термостат.

Неисправности и проверка терморегулятора ВАЗ-2107

Неисправности:

  • не открывается совсем или открывается частично – ведет перегреву двигателя;
  • не закрывается – медленный нагрев мотора после запуска на холодную, двигатель не набирает рабочую температуру.

Чтобы выяснить работоспособность термостата, следует проверить при какой температуре у него начинает открываться основной клапан, а также ход этого узла. Так как сам терморегулятор смонтирован в неразборном корпусе, то точно это сделать можно только с использованием специального оборудования (например стенда БС-106.000).

Простейшая проверка терморегулятора ВАЗ-2107 может быть выполнена непосредственно на автомобиле на ощупь.

В случае исправного термостата после запуска холодного двигателя нижний радиаторный бачок должен нагреваться не сразу, а когда на указателе температуры охлаждающей жидкости стрелка находится в 3–4 мм от зоны шкалы, окрашенной красным цветом, что соответствует 80–85 °С.

Если радиатор начинает нагреваться сразу, то это означает, что терморегулятор не закрывается. Если позже – его клапан подклинивает. Свидетельством недостаточного хода клапана, когда он не полностью открывается, может служить греющийся двигатель. Во всех случаях термостат подлежит замене.

Замена терморегулятора ВАЗ-2107

Сначала с остывшего двигателя сливают тосол. Шлицевой отверткой, имеющей тонкое лезвие, или круглогубцами ослабляют хомут, крепящий к патрубку терморегулятора шланг, подводящий тосол от радиатора. Отсоединяют этот шланг.

Крестообразной отверткой или торцовым ключом на 8 мм производят ослабление хомутов, крепящих шланги к патрубкам блока цилиндров и насоса. Снимают терморегулятор вместе с шлангами.

Отсоединяют от патрубков термостата шланги и надевают их на новый терморегулятор. Вместо стоявших на шлангах ленточных одевают червячные хомуты, не затягивая их.

Нижний патрубок терморегулятора подсоединяют к шлангу от радиатора. Подсоединяют остальные шланги. Все хомуты затягивают. Заливают охлаждающую жидкость. Запускают двигатель и проверяют отсутствие подтеканий тосола и работу нового термостата.

Термостат ВАЗ 2107: устройство и замена

Строение детали

Что из себя представляет устройство термостата? Термостат ВАЗ 2107 представляет собой трубку с тремя выходами. Первый выход — верхний. Это входной патрубок от двигателя машины. Вверху сбоку располагается выходной патрубок от радиатора, а сбоку внизу — входной радиаторный патрубок. Все эти патрубки хорошо видны на рис. 1. На ВАЗ 2107 инжектор может быть установлен дополнительно, чтобы регулировать сжатие газов и улучшать ток жидкостей. При этом для ВАЗ 2107 инжектор устанавливается рядом с термостатом.

Кроме патрубков, устройство имеет два клапана: основной и перепускной. Основной клапан служит для регуляции граничных температур. Так, когда температура 81,5 °С, этот клапан начинает открываться, а при достижении значения в 94 °С он открывается на полную мощность.

Кроме основного, в устройстве находится перепускной клапан. Это основное «место пропуска» жидкости на пути от мотора к патрубкам. Благодаря этому клапану осуществляется быстрое нагревание мотора и достижение автомобилем нужной температуры.

Как проверить термостат

Бывает и такое, что термостат автомобиля данной марки выходит из строя. Причины для этого могут быть две: заклинивание штока, в результате чего тосол начинает двигаться не по тем кругам, по которым должен, или же просто приходит в негодность полностью материал в силу своей старости.

Что касается серьезности таких поломок, то следует учесть:

  • обычная поломка устройства из-за старости материала устраняется лишь полной заменой клапана;
  • а вот заклинивание штока может приводить к перегреву мотора, из-за чего может произойти авария с автомобилем.

https://youtube.com/watch?v=ZysIZP2qHuE

По этим причинам целесообразно тестировать термостат на работоспособность. Сделать это довольно легко. Сначала нагрейте мотор, а когда стрелка станет в строго вертикальное положение, прикоснитесь к нижнему патрубку термостата, который отвечает за радиатор. После этого потрогайте второй радиаторный патрубок. В том случае если температура их нагрева примерно одинакова, устройство штока однозначно заклинивает.

Может быть и так, что патрубок совершенно не нагревается. Это говорит о том, что жидкость идет лишь по малому кругу и просто не доходит до него. То есть заклинивание происходит еще в закрытом положении клапана. В обоих этих случаях нужно принимать меры сразу же. Что касается нормального состояния, то нижний патрубок греется постепенно.

Замена термостата ВАЗ 2107

В случае неполадок необходимо поменять термостат на новый. Сделать это не составит особого труда, если следовать советам, указанным ниже. Все работы нужно производить аккуратно и не спеша, так как любая оплошность может привести к плохим последствиям.

Вначале нужно снять устройство. Для этого поставьте машину над смотровой ямой, после чего полностью слейте всю охлаждающую жидкость. Теперь при помощи круглогубцев и отвертки ослабьте хомут, который крепит радиатор к шлангу, и отсоедините патрубок термостата. Если осуществить именно так снятие не получается, можете вынуть термостат вместе со шлангами, отсоединив только все от радиатора.

Монтаж новой детали

Теперь необходимо взять крестовую отвертку. С помощью этого инструмента постарайтесь ослабить те хомуты, которые крепят шланги к цилиндровым блокам и патрубкам устройства. Если все получилось, теперь вы без проблем сможете снять термостат, и вам будет намного легче освободить все его патрубки от накрученных на них шлангов. В результате у вас перед глазами будет лежать просто набор отдельных запчастей.

Теперь желательно дополнительно проверить все. Для этого необходимо устройство просто опустить в сосуд с холодной водой. Возьмите градусник, опустите в посудину и медленно производите нагревание воды. В нормальном варианте клапаны должны начать открываться в интервале от 80,6 до 81,5°С. Если в интервал не вписываетесь, нужно заменить термостат на новый.

Чтобы быстро установить новый термостат в автомобиль, наденьте на патрубки сначала все шланги и закрепите их тут же червячными хомутами. К нижнему патрубку подсоедините шланг от радиатора, зафиксировав его. Потом можете смело залить охлаждающую жидкость и посмотреть, не течет ли она, когда автомобиль находится в рабочем состоянии. В случае подтекания нужно просто сильнее зафиксировать все хомуты. Замена окончена!
