Термостат ВАЗ 2110 – меняем самостоятельно

Замена

Провести замену термочувствительного элемента на 2110 своими руками, следуя пошаговой инструкции, нетрудно. Для выполнения ремонта необходимо приготовить инструмент и материалы:

  • новый термостат. Уточните, какой именно установлен на автомобиле (разборный или цельный корпус);
  • силиконовый герметик;
  • новые патрубки, если старые износились или на них появились микротрещины;
  • новые металлические хомуты;
  • прокладка из паронита для корпуса нового образца;
  • ёмкость для слива антифриза;
  • рожковый ключ на 13;
  • крестообразная и прямая отвёртки;
  • антифриз;
  • ветошь.

Инструментарий на фото

Важно! Замену термочувствительного элемента проводите на полностью остывшем двигателе. Антифриз нагревается до 120 градусов и может стать причиной ожога.

Пошаговая инструкция

  1. Подставить ёмкость под сливное отверстие на радиаторе. Открыть кран и слить антифриз. В полном сливе нет необходимости, достаточно уменьшить уровень до высоты положения термочувствительного элемента.
  2. Переместить ёмкость для охлаждающей жидкости под мотор в районе размещения термостата.
  3. Снять корпус термостата. Если на автомобиле установлен термочувствительный элемент старого образца, то чтобы его снять, достаточно ослабить хомуты и отсоединить патрубки. На ВАЗ 2110 с 2003 года термостат крепится к двигателю двумя гайками. Для демонтажа использовать ключ на 13.
  4. Заменить термочувствительный элемент, если использован шестидырочный корпус.
  5. Поменять прокладку между корпусом и мотором.
  6. Вытереть ветошью и обезжирить выводы корпуса и патрубки изнутри.
  7. Нанести силиконовый герметик на внутреннюю часть патрубков и на выводы термостата.
  8. Надеть патрубки и затянуть металлические хомуты.
  9. Долить антифриз в охлаждающую систему через горловину расширительного бачка.

Видео-подсказка по монтажу

https://youtube.com/watch?v=SGs6EqsRCOg

Для оценки своих сил и понимания процесса замены термостата на “десятке” просмотрите видео:

https://www.youtube.com/watch?v=VfmIv7ise2w

Помните, что замену неисправного термочувствительного элемента на ВАЗ 2110 нельзя откладывать в долгий ящик. Если не провести ремонт своевременно, то проблема с термостатом приведёт к серьёзным неполадкам силового агрегата и дорогому ремонту.

Источники

  • http://ladaautos.ru/vaz-2112/kak-proizvoditsya-zamena-termostata-vaz-2112-16-klapanov-samostoyatelno.html
  • http://masteravaza.ru/sistema-pitaniya-dvigatelya/inzhektor-sistema-pitaniya-dvigatelya/vaz-2110-zamena-termostata-inzhektora-651
  • http://motorltd.ru/diagnostika-i-zamena-termostata-na-vaz-2110/

Как снять термостат старого образца?

В том деле все просто, главное – это дать двигателю остыть. Придется сливать жидкость из системы, а она находится под очень высокой температурой, поэтому может стать причиной сильного ожога. Когда температура упадет до 40-50 градусов, можно начинать сливать жидкость. Для этого предусмотрено два отверстия – в нижней части радиатора и в рубашке охлаждения двигателя внутреннего сгорания.

В первом отверстии имеется заглушка, ее необходимо выкрутить рукой. Если не получается, то можно использовать плоскогубцы. В блоке двигателя вкручена бронзовая заглушка. Ее удобнее всего выкручивать торцовым ключом на 13. После слива жидкости (не забывайте выкрутить пробку на бачке) можно снять на ВАЗ-2110 термостат. Достаточно ослабить все хомуты, которыми к нему крепятся патрубки.

Замена термостата ВАЗ-2110

Демонтаж основного элемента системы охлаждения необходимо уметь производить не только для его замены, но и для периодической проверки. Поэтому подготовьте инструменты:

  • две канистры (чистые, из пластика объемом 5 литров);
  • тщательно промытую пластиковую бутылку;
  • крестообразную отвертку среднего размера;
  • малярный конус;
  • гаечные ключи (размеры 8 и 12).

Ремонтные работы проводятся по инструкции:

  1. Разборку следует начинать с корпуса воздушного фильтра. При помощи ключа на 8 открутите болты, держащие его. Их всего два.
  2. Внимательно осмотрите корпус и удалите датчик, который на нем располагается.
  3. После этих процедур с фильтра можно снять защитную оболочку. Удалите сам фильтр.
  4. Сразу после проведения описанных выше процедур вы сможете увидеть термостат. Ослабьте хомут, который скрывался под корпусом.
  5. Разрежьте одну пластиковую канистру – удалите одну из ее боковых стенок так, чтобы сливное отверстие располагалось снизу. Так вы получите удобную емкость, в которую можно собрать тосол с патрубков. С помощью отверстия с крышкой, можно будет легко переместить жидкость в целую канистру.
  6. От пластиковой бутылки отделите горлышко.
  7. Обрезанную канистру подставляйте под патрубки в те моменты, когда вы их отсоединяете. Делайте это в следующей последовательности:
    • отделите от расширительного бачка;
    • от радиатора;
    • от печки;
    • от мотора.
  8. В процессе этого ремонта можно сразу же заменить патрубки. Осмотрите их на предмет износа и при необходимости сразу же проведите монтаж новых.
  9. После демонтажа термостата в подготовленную канистру попадет еще немного охлаждающей жидкости, поэтому не убирайте емкость раньше времени.
  10. При помощи фильтра из малярного бумажного конуса процедите тосол в чистую канистру.
  11. Установите новую деталь и затяните все хомуты. Охлаждающую жидкость залейте в бачок расширителя. Произведите сборку воздушного фильтра.

В процессе ремонта лучше всего заменить тосол и воздушный фильтр. Сразу же после сборки заведите двигатель, чтобы убрать из системы охлаждения воздушные пробки. Не стоит сразу трогаться с места, для этого вам потребуется прогреть двигатель на холостом ходу.

Напоследок проверьте уровень жидкости в расширительном бачке. Если он упал, проверьте качество сборки. При необходимости долейте тосол.

Перераспределением потоков жидкости в системе охлаждения двигателя управляет термостат. Со временем клапан термостата может заклинить на большом или малом круге циркуляции, и система охлаждения будет работать не правильно (перегрев/недогрев двигателя). А на сколько сложно проверить и поменять термостат самостоятельно ?

Проверка термостата

Как проверить термостат. На самом деле есть несколько способов, как это сделать в разных ситуациях:Проверка термостата в домашних условиях :

Для проверки термостата опускаем его в сосуд с охлаждающей жидкостью, подогреваем сосуд и контролируем по термометру начало открытия основного клапана.

Для справки :

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

Проверка термостата на машине :

При проверке термостата на автомобиле после пуска холодного двигателя отводящий (нижний) шланг радиатора некоторое время должен оставаться холодным, а затем быстро нагреваться, указывая на начало циркуляции охлаждающей жидкости по большому кругу.

Проверка термостата при покупке :

Проверить термостат в магазине очень просто, достаточно дунуть в штуцер термостата. Таким образом, мы проверим на сколько плотно в холодном виде закрыт малый контур.

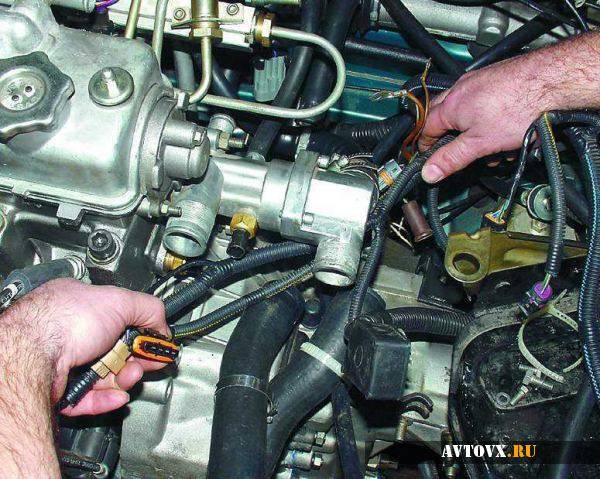

Снятие термостата ВАЗ 2110

Где находится термостат думаю знают все, в крайнем случае это можно узнать по фотографиям.Перед тем как снять термостат, нужно слить охлаждающую жидкость (подробно ). Демонтаж термостата показываем на примере двигателя ВАЗ-2111:

  1. Ослабить хомуты отводящего шланга радиатора.
  2. Ослабить хомуты подводящего шланга трубы помпы и шланга, соединяющего термостат с выпускным патрубком.
  3. Снять термостат.

Установка термостата производится в обратной последовательности. Кстати, в этом фотоотчете показан термостат старого образца. Для более продуктивной работы отопителя рекомендуется заменить его на новый (шести дырочный ), а при желании термостат можно и доработать .

Проверка на работоспособность

Проверить термостат на работоспособность крайне важно. Это поможет точно определить неисправный элемент системы циркуляции

Существует 2 варианта диагностики: в нагретой жидкости или непосредственно на работающем агрегате.

Диагностика на месте

Для этой проверки не потребуется демонтаж термостата. Проверку можно провести в полевых условиях, без использования инструментов. Необходимо:

  1. Завести непрогретый мотор.
  2. Дать антифризу прогреться до 80 градусов.
  3. Дотронуться до нижнего патрубка, присоединенного проверяемому узлу.

В начале этот патрубок остается холодным. После повышения температуры выше 80 градусов, клапан термостата должен открыться, а сам антифриз нагреть этот патрубок. Термостат неисправен если:

  1. Патрубок не нагрелся. В этом случае терморегулятор не вышел из седла.
  2. Патрубок начал нагреваться одновременно с радиатором. Клапан не перекрывает доступ к полному кругу циркуляции.

Если выявлена одна из описанных неисправностей, термостат потребуется поменять.

Лада Гранта › Бортжурнал › Термостат, замена + термоэлемент

Ещё на обсуждение выносил данную тему тут www.drive2.ru/l/512624482658025528/ Но тянуть больше не хватает терпения, температура на улице упала до 5гр по утру, а я уже затрахался греть машину и после долгой езды у меня максимум вот такое

Полный размерхрен нагреешь

Решил менять полностью, лузара не нашёл, вставки по 92 гр тоже как то нет желания кипеть в пробках по городу по весне, решил делать так, берём термос в сборе+ термоэлемент.

Полный размернам понадобится только корпус

Полный размертермоэлемент на 88гр.

Полный размердаж полный комплект, но нам это не понадобится

Полный размербокорезами извлекаем

извлекаем из корпуса штатный термоэлемент на 85гр.

Полный размерштатный тяжелее по весу намного чем аналог

Переставляем термоэлемент, пружину поставил от нового термоэлемента, она помягче.

Полный размернагрев пошёл

Полный размероткрытие началось на 88гр

Полный размерполностью открылся на 94

Берём доработанный термос и идём к машине. Антифриз сливал модным способом через шланг РБ с помощью компрессора, слил где то окло 2,5 литра

Снимаем старый термос

Полный размербольше мёртв чем жив

Хорошо что решил взять новый корпус, старый был не герметичный, продувался легко, не удивительно что машина не могла нагреться, часть ОЖ шла на большой круг. Заводскую прокладку естественно уберечь не удалось, ставил другую, по качеству сильно уступает, помазал для спокойствия тонким слоем герметика

Ну а дальше переставляем датчик ОЖ на новый термос и собираем всё обратно

Залил ОЖ, завёл и загнал машину так, чтобы морда была выше, дождался работы вентилятора, печка задула теплом, значит прокачалось, хотя потери при снятии старого термоса были около 200гр. Теперь итоги.

Полный размерв городе держит от 87до 90гр —

по трассе на скорости 100км/ч немного остывает, но в пределах 86-87гр. Проделанной работой доволен, печка заработала нормально, греется быстрее, на замену термоса по времени минут 40. Старый термос ради интереса прокипятил, он работает, только открывается на 80гр уже и сифонит на большой круг, попробую поэкспериментировать, от нового термоса остался термоэлемент, подточить шток, притереть термос чтобы был герметичным и пусть останется в запас. Всем удачи и ровных дорог.

Термостат “Гранты” — ключевая деталь системы охлаждения двигателя. обеспечивающая оптимальную температуру охлаждающей жидкости и самого силового агрегата. Неисправности термостата могут привести к перегреву и поломке мотора автомобиля, поэтому владельцам желательно знать как проверить и заменить термостат ЛАДА “Гранта”.

Термостаты ВАЗ-2110 нового и старого образца: особенности монтажа и отличия

Тип используемого на ВАЗ-2110 термостата зависит от года выпуска транспортного средства.

Первоначально устанавливались такие же устройства, как на «восьмерках» и «девятках», но из-за низкой эффективности и частых поломок их пришлось заменить.

Главные отличия новой конструкции (5-дырочный термостат) — возможность разборки и замены только пускового (теплочувствительного) элемента.

На старых машинах устройство объединялось с блоком мотора с помощью короткого патрубка.

В новых моделях фиксация производится на пару шпилек. При этом между термостатом и силовым узлом расположена паронитовая прокладка, которую можно обрабатывать герметиком на силиконовой основе (такая процедура обязательна не всегда).

После 2003 года 5-дырочные термостаты постепенно меняются на 6-дырочные.

По заявлению производителей они отличаются стабильностью и обеспечивают лучшую работу при больших морозах.

Преимущества нового устройства:

  1. Стабильная температура ОЖ;
  2. Отсутствие сбоев в работе отопителя;
  3. Больший ресурс работы.

После установки 6-дырочного термостата мотор с легкостью набирает рабочую температуру при 20-30-градусном морозе даже при включенном отопителе.

Также нужно знать, что байпас каналы в 5 и 6 дырочных термостатах разные. В первом это 16 мм, а в шести дырочном 11 мм.

Это влияет на то, что циркулирующий антифриз через байпас канал в 11 мм по малому кругу протекает быстрее, чем через канал в 16 мм, а значит увеличивается проток (объем) ОЖ через печку, поэтому внутри автомобиля будет теплее.

Монтаж устройства производится двумя способами:

  1. Классическим;
  2. Альтернативным.

В первом и во втором случае для выполнения работы потребуется три литра тосола, прокладка для термостата, заливной и подводящий шланги, а также новый термостат.

Кроме того, запаситесь хомутами на 15-28 мм (потребуется 5-6 штук).

Чтобы не пролить ОЖ в процессе монтажа, сбрасывайте патрубок с узла дросселя (идущий на саксофон) и сливайте постепенно антифриз до момента, пока течь прекратиться. После этого продолжайте работу.

Замена термостата на «десятке»

Проверка термостата на работоспособность доступна каждому водителю прямо в гараже. Для этого достаточно просто прогреть мотор до рабочей температуры, а затем заглушить его и открыть капот. В подкапотном пространстве необходимо отыскать верхний и нижний шланги системы охлаждения и аккуратно проверить их температуру. Если один будет горячим, а другой холодным, то значит, термостат поломался, так как клапан находится в закрытом положении и охлаждающая жидкость не имеет возможности осуществлять циркуляцию по системе.

Замена термоэлемента термостата ВАЗ 2110 проводится значительно реже, чем необходимо переустанавливать само устройство. Термоэлемент представляет собой небольшой прибор, который отвечает за создание оптимальной температуры в салоне. Он имеет очень простое строение, поэтому и служит длительное время. Нормальным сроком эксплуатации для термоэлемента является временной интервал 5-7 лет.

Замена термостата не относится к категории сложных процедур. Как и в любом другом деле, главное подготовить для себя все необходимые инструменты и запчасти для установки. Ну и, конечно же, ознакомиться с теорией, чтобы лучше понять суть предстоящей работы. Наиболее оптимальным выходом будет просмотр видео по замене термостата ВАЗ 2110. Найти подобный ролик в интернете не составит труда.

Замена термостата на ВАЗ 2110 с инжекторным двигателем происходит по следующей схеме:

  1. Для удобства доступа к термостату необходимо отключить и снять аккумулятор.
  2. Далее следует открутить сливную пробку и слить жидкость из системы охлаждения.
  3. Затем снимаем передний и задний шланги.
  4. После этого можно будет вытащить термостат вместе с корпусом, предварительно открутив болты крепления.
  5. Чтобы вынуть устройство из корпуса, необходимо зажать его в тиски. Перед этим нужно подложить между губками резиновые прокладки, чтобы не деформировать алюминиевый корпус.
  6. Когда корпус будет зажат, при помощи отвертки нужно будет провернуть фиксирующую пластину до отверстий с пазами и вытащить термостат.
  7. Установка нового элемента осуществляется в обратной последовательности.

При выборе прибора для замены необходимо учесть, что разные термостаты рассчитаны на разную температуру работы. Не стоит выбирать модель со слишком высоким значением. Это может приводить к периодическим перегревам двигателя. Но и слишком низкий параметр тоже ни к чему. Из-за этого двигатель будет сложнее прогреть до рабочего состояния. Так что при покупке необходимо в первую очередь учитывать климатические особенности той зоны, в которой автомобиль в основном эксплуатируется.

Устройство не является дорогостоящим агрегатом, так что его часты замены не слишком ударят по кошельку автовладельцев. Оно относится к числу расходных материалов, имеющих относительно небольшой срок службы, поэтому и стоимость их невелика. Цена термостата для замены на ВАЗ 2110 будет составлять около 300 рублей, что является небольшой суммой, исходя из актуальных цен на комплектующие для автомобилей.

Когда нужно задуматься о замене

Если устройство перестало открывать клапан, выпускающий охлаждающую жидкость на большой круг, или же клапан по-просту заклинился и не закрывается самостоятельно, то необходимо задуматься о замене термостата «Гранта» на ВАЗ 2110. Если вовремя не заменить устройство, могут произойти негативные последствия.

Если жидкость не сможет циркулировать по большому кругу, произойдет перегрев автомобиля. Этого нельзя допускать и по возможности следует заменить термостат от «Гранты» ВАЗ 2110 инжектор 16 клапанов как можно более скорее. Перегрев может привести к тому, что прогорит прокладка ГБЦ. Более того, повысится само трение автомобиля.

Если же заклинит клапан в открытом положении, что бывает крайне редко, то мотор не сможет нагреваться. Также желательна замена устройства.

Назначение, устройство и принцип действия термостата

Охлаждающая жидкость, циркулирующая по рабочим каналам блоков двигателя, своим главным предназначением имеет отвод излишнего тепла, накапливающегося в силовом агрегате, из-за трения рабочих элементов двигателя и воздействия высокой температуры выхлопных газов, проходящих по газоотводящему контуру.

Главными элементами системы охлаждения ВАЗ 2114, которые отвечают за понижение температуры тосола, являются электровентилятор радиатора охлаждения и термостат.

Чтобы понять принцип его работы, надо увидеть как выглядит термостат на ВАЗ 2114. Конструктивно он устроен таким образом, что клапан, регулирующий проток ОЖ, находится внутри корпуса с тремя патрубками:

  • два входных — от двигателя и радиатора;
  • один выходной — к помпе.

Основным рабочим элементом самого клапана, находящегося внутри термостата, является твердый термочувствительный наполнитель, который при нагревании, через резиновую вставку, воздействует на поршень, перемещающий основной клапан. Нагреваясь он открывает его, остывая, наоборот закрывает отверстие, не допуская протока тосола.

На двигатель термостат крепится через патрубок к головке блока цилиндров с левой стороны, под воздушным фильтром. Резиновыми патрубками он соединяется с радиатором и помпой. На холодном двигателе клапан этого регулятора потока ОЖ закрыт и после запуска, начинающая прокачиваться усилиями помпы жидкость, двигается по «малому контуру» или «по малому кругу». В среде автомобилистов применяется оба эти выражения. При движении по малому кругу тосол проходит через радиатор отопителя, впускной коллектор и дроссельный узел. В радиатор жидкость не подается, клапан отсекает этот путь.

По мере нагревания двигателя ОЖ отбирает часть тепла, нагревается и, проходя по «малому кругу» через термостат, нагревает термочувствительный элемент. Поршень начинает смещаться и открывать основной клапан. Это начинает происходить когда температура жидкости достигает 87 градусов. При этом часть ОЖ начинает циркулировать через радиатор. По достижении температуры в 102 градуса клапан открывается полностью, смещаясь на восемь миллиметров. В этом режиме весь поток ОЖ устремляется по «большому кругу», через радиатор охлаждения.

Специалисты рекомендуют проверять работу термостата не снимая его с машины. Для этого требуется после запуска двигателя руками потрогать нижние патрубки отходящие от радиатора. Они должны быть холодными до тех пор, пока температура не поднимется больше восьмидесяти градусов. Как только температура вырастет больше 85 градусов, трубки должны начать нагреваться и через некоторое время можно будет почувствовать, что циркуляция по «большому кругу» действует. Трубки должны нагреться достаточно сильно.

Если же нижние патрубки, отходящие от радиатора, будут продолжать оставаться холодными — значит основной клапан не открылся и термостат неисправен. На неисправность этого регулятора может указывать и такой факт, когда нижние трубки начинают нагреваться почти сразу после запуска двигателя. Это говорит о том, что клапан открыт и не закрывается в холодном состоянии.

В обоих случаях, отказ термостата ничего хорошего для двигателя не несет. В случае, когда клапан открыт — тосол, проходя по «большому кругу» не имеет возможности нагреться до рабочего состояния. При этом снижается мощность двигателя и другие параметры эффективности его работы. В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов. А это, как минимум, капитальный ремонт всего ДВС.

Существует способ, как проверить термостат на ВАЗ 2114 другим образом. Для этого, необходимо налить воду в кастрюлю и, поставив ее на плиту для нагревания, погрузить туда термостат. Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен. Проверять его таким образом лучше перед тем, как устанавливать вместо вышедшего из строя.

Многие автолюбители часто интересуются у специалистов, возможен ли ремонт термостата.

Известен только один достаточно надежный способ помочь клапану заработать. Для этого надо несколько раз несильно ударить отверткой по корпусу прибора.От удара клапан должен открыться.

Если же этого не случилось, то нужна замена термостата на ВАЗ 2114.

Признаки поломки

Термостат относится к достаточно простым элементом, однако, и он не застрахован от поломок. В норме после запуска непрогретого двигателя отходящий от радиатора нижний шланг еще некоторое время не нагревается, но после превышения ОЖ температуры в 85C (±2C) он начинает стремительно греться (при условии полной исправности термостата). Именно этот аспект точно укажет владельцу авто на момент начала циркуляции охлаждающей жидкости.

В тех случаях, когда клапан не может открыться, ОЖ прекращает циркуляцию, и мотор начинает перегреваться. Перегрев провоцирует и неполное открытие клапана. Задержка в закрытии клапана наоборот, создает условия для более долгого разогрева мотора, особенно – в холодное время года.

Как правило, поломка термостата провоцируется следующими причинами:

  • нестабильно работающим двигателем (троение часто приводит к повреждению клапана);
  • износом резиновой прокладки;
  • коррозией (она является самой распространенной причиной поломок);
  • внутрь термостата попадает тосол;
  • отмечается вытекание из устройства воска;
  • на клапане имеются повреждения механического характера.

Чаще всего неисправность термостата ведет к невозможности дальнейшего передвижения на автомашине, а потому неисправную деталь нужно немедленно заменить.

Самостоятельно дорабатываем термостат ВАЗ 2110 или ставим замену

Многие владельцы ВАЗ 2110 недовольны работой печки своего автомобиля. Вот, казалось бы, уже утеплили салон, холодный воздух извне не поступает, печка как будто работает, а в салоне все равно холодно.

Поэтому авто умельцы приходят к заключению, что родная печка, может, и ничего, а вот доработка термостата на ВАЗ 2110 будет совсем не лишней. Поэтому кто-то, купив новый термостат, еще до установки его на автомашину производит доработку: на 5-дырочном переделывают контур, делая его 6-дырочным.

Заводской термостат

Рассмотрим все варианты, но вначале нужно проверить, виновен ли термостат в том, что тепла в салоне явно не хватает.

Сужение байпас канала

Если вы решите, что необходима регулировка именно байпас канала на ВАЗ 2110, то у 6-дырочного термостата проблем возникнуть не должно. А вот у 5-дырочного могут возникнуть неисправности, связанные  с тем, что не будет омываться холодный патрубок печки (выходной). Поэтому подумайте, нужна ли вам такая доработка, может, лучше сразу поставить термостат от Гранты или шести дырочный.

Чтобы уменьшить байпас, нужно произвести такие действия:

  1. Из листового алюминия выпилить пластинку, чтобы она точно ложилась внутрь ТС;
  2. Пластинку закрепить заклепкой или холодной сваркой, но так, чтобы крепление не мешало протеканию охлаждающей жидкости по малому кругу;
  3. В этой пластинке нужно просверлить новое отверстие 5 или 6 мм (вместо 8мм штатного);
  4. Кроме вышеописанных действий, на 6-ти дырочном ТС обратка печки подключается на термостат.

Стандартный канал байпаса в термостате Алюминиевая пластина для уменьшения канала байпаса Установленная пластина с уменьшенным каналом байпаса Саморезы делаются заподлицо

После такой доработки вы заметите, что салон будет прогреваться лучше и быстрее, но несколько замедлится прогревание двигателя.

Установка доработанного ТС

На ВАЗ 2110 можно без труда установить более совершенный термостат от Гранты 2190. Но все же следует немного знать об устройстве системы отопления/охлаждения в Гранте. Ее схему можно без особого труда реализовать на «десятке».

Будут нужны:

  • Оригинальный ТС Гранты 2190 от BEHR;
  • Нижний патрубок радиатора от Гранты, но подойдут и верхний 21214, либо просто подобранный по размеру;
  • Тройник от ВАЗ 2110 для системы охлаждения;
  • Шпильки на 8 мм по длине – как от постели распредвала;
  • Прямой длинный патрубок печки от «десятки»;
  • Прокладка для термостата.

Действуем по такому плану:

  1. Нижний радиаторный патрубок меняем на тот, что от Гранты (или аналогичный). Можно оставить и родной, но соединить его с подходящим по диаметру под прямым углом с помощью куска трубы. Однако помним – чем больше соединений, тем больше возможностей для протечек;
  2. Заводим патрубок расширительного бачка через тройник ВАЗ 2110: один конец – на слив с радиатора печки, другой – на подводящую трубу;
  3. Сливаем охлаждающую жидкость;
  4. Меняем шпильки на более длинные, и ставим термостат Гранты;
  5. Перекручиваем датчик температуры.

Далее следует проверка на работоспособность доработанной системы обогрева. Обычно ТС Гранты более стабилен, обеспечивает более быстрый прогрев воздуха в салоне, не подвержен скачкам температуры.

  • Вениамин
  • Распечатать

Замена термостата ВАЗ 2110

Термостат – это механизм, который регулирует потоки охлаждающей жидкости в малом и большом контурах системы охлаждения двигателя. Проще говоря, это клапан, работа которого напрямую зависит от температуры антифриза. Эта температура всегда разная и зависит от марки автомобиля, условий эксплуатации и климатических условий.

Например, автомобили повышенной проходимости, эксплуатируемые в жарких регионах, устанавливают термостаты с температурой до 60 градусов, чтобы избежать перегрева двигателя. В северных регионах используются клапаны до 90 градусов и выше.

Существуют также аналогичные клапаны с электронной регулировкой, которая выбирает температуру открытия в зависимости от ряда факторов, учитываемых системой управления двигателя.

Неисправность термостата может привести к печальным последствиям, поскольку при блокировке большого контура охлаждения высока вероятность перегрева двигателя.

Признаки неисправности термостата

Неисправность может проявляться по двум сценариям. В первом случае сбивается температура открытия клапана. Во втором случае его попросту клинит (в открытом или закрытом положении). Признаки неисправности выглядят следующим образом:

  • Стрелка температуры поднимается выше её обычного положения. При этом она не доходит до красной линии, а лампа критической температуры двигателя не загорается. Вероятно, неисправность связана с тем, что клапан не до конца открывается, или стал открываться при более высоких температурах.
  • Стрелка температуры на прогретом двигателе находится ниже и не поднимается до рабочей температуры. Противоположная первому пункту ситуация.
  • Стрелка «зашкаливает», загорается лампа критической температуры. Это говорит о выходе из строя термостата или помпы, или же о наличии протечек антифриза. Необходимо немедленно заглушить мотор, иначе можно «попасть» на большой ремонт.

Роль термостата в системе охлаждения двигателя

Система охлаждения двигателя разделяется на два контура: большой и малый. Малый контур замыкает в себе внутренние элементы двигателя и радиатор печки для обогрева салона. Большой контур включает в себя малый, но помимо этого проходит через радиатор охлаждения, расположенный перед двигателем.

Таким образом, когда температура охлаждающей жидкости достигает установленного уровня, клапан открывает поток в большой контур и антифриз охлаждается встречным воздухом, попадая в радиатор охлаждения.

Если же встречного воздуха не достаточно, то датчик температуры двигателя передаёт команду на блок управления, который в свою очередь включает вентилятор охлаждения, расположенный перед радиатором.

Как только поступающий в радиатор воздух охлаждает жидкость до определённой температуры, клапан закрывается, и антифриз снова течёт по малому контуру. В итоге, температура двигателя поддерживается в рабочем состоянии.

Замена термостата ВАЗ 2110 инжектор 8 клапанов

Для замены неисправного узла на «десятке», вам понадобится ёмкость объёмом не менее 10 литров (можно использовать две по пять) и стандартный набор инструментов. Выполните следующие действия:

  • Слейте охлаждающую жидкость с двигателя.
  • Снимите корпус воздушного фильтра для доступа к месту работы.
  • Ослабьте хомуты и снимите патрубки.
  • Разберите корпус, выкрутив 2 болта, после чего извлеките деталь.
  • Выполните замену и соберите всё в обратной последовательности.

Замена термостата на ВАЗ 2110 своими руками выполнена. Теперь необходимо залить охлаждающую жидкость обратно в систему и запустить двигатель. Контролируйте уровень антифриза в расширительном бачке, поскольку при прогреве из системы может выходить воздух.

Первые несколько дней проверяйте систему на герметичность, чтобы избежать потерь охлаждающей жидкости. Замена термостата ВАЗ 2110 инжектор 16 клапанов производится аналогичным методом.

Подбор необходимых параметров термостата

К выбору данной запчасти нужно подходить с умом, поскольку температура, как описывалось выше, должна зависеть от условий эксплуатации.

Старайтесь учитывать такие условия, как место эксплуатации автомобиля и то, при каких нагрузках используется автомобиль.

Выбирайте деталь так, чтобы двигатель вашего автомобиля не перегрелся, но в то же время чтобы он не работал в низких диапазонах температур – второй случай может привести к повышенному износу элементов двигателя.

Если вы эксплуатируете автомобиль преимущественно в зимнее время – то выбирайте деталь с более высокой температурой открытия клапана.

В противном случае температуры антифриза не будет достаточно для обогрева салона до комфортной температуры.

Загрузка…

Признаки неисправности и диагностика

  1. Первый признак выхода из строя термостата — это перегрев двигателя. Эта ситуация возникает, если термочувствительная пластина не открылась при достижении 87 градусов, тогда охлаждающая жидкость превращается в подогревающую. Мотор не охлаждается должным образом и перегревается.
  2. При зависании биметаллической пластины в промежуточном положении система охлаждения не работает должным образом: при прогревании двигателя температура поднимается медленно, а при эксплуатации транспортного средства в тяжёлых условиях мотор закипает.
  3. Если клапан постоянно открыт и охлаждающая жидкость всё время ходит по большому кругу, то двигатель работает на холодную. Это выражается в увеличении расхода топлива.

Первичную диагностику термостата на ВАЗ 2110 проводят не снимая. Проверку делают на только что запущенном двигателе. Поднимите капот и потрогайте верхний патрубок, идущий к радиатору. Он должен быть холодным и оставаться таким до отметки в 60-70 градусов на приборном щитке. После того как стрелка перевалила за 70 градусов — патрубок начинает теплеть. Если всё происходит как описано, то термостат в норме. В других случаях необходимо провести замену.

Более точное и полное тестирование термочувствительного элемента делают при помощи специального оборудования на сервисной станции. При появлении сомнений в правильности самостоятельной диагностики работы воспользуйтесь услугами СТО.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
