Появился стук в рулевой рейке на Рено Логан, что делать?

Типичные неисправности рулевой рейки Рено Логан и их признаки

Согласно статистике, слабое место Logan по ходовой части – это подшипники передних ступиц. Но вместе с тем отмечены частые выходы из строя упорных втулок по причине неудовлетворительного дорожного покрытия. Это определяется по таким признакам:

  • вибрация;
  • сильный стук при движении по неровной поверхности;
  • увеличенный люфт при вращении руля (особенно справа).

Рулевое управление Renault Logan и его основные неисправностиНекоторые «мастера» решают это вопрос элементарным затягиванием регулировочной пробки. О ней уже выше писалось: завод, предвидя такую ситуацию, категорически запрещает это делать. При чрезмерном зажатии червячной передачи начинается интенсивное изнашивание зубьев, что может привести к нежелательным последствиям.

Неисправности и методы устранения

Сегодня гидроусилитель рулевого управления является составляющей частью современного автомобиля, назначение которой улучшать управляемость и эксплуатационные характеристики транспортного средства. От его работоспособности зависит как безопасность, так и комфортность процесса вождения автомобиля, тем самым снижая утомляемость водителя. Выходить из строя гидроусилитель руля может из-за нарушений герметичности системы и в результате естественного износа компонентов ГУР, что в свою очередь может приводить к снижению объема жидкости в системе, ведущее к серьезным нарушениям в работе насоса гидроусилителя. Падение уровня жидкости в системе может происходить и вследствие повреждений шланга гидроусилителя, что также чревато нежелательными последствиями. Все выше перечисленные факты ведут к необходимости квалифицированного ремонта ГУР.

Далее рассмотрим возможные неисправности ГУР и методы их устранения:

Неисправность ГУРВозможные причиныУстранение неисправности
1Обратные толчки (отдача) на рулевом колесеСлабо натянут приводной ремень насоса. Приводной ремень насоса изношен.Отрегулировать натяжение ремня. Заменить ремень.
2Рулевое колесо поворачивается с

большим усилием

Слабо натянут приводной ремень насоса. Приводной ремень насоса изношен. Низкий уровень жидкости в заправочном бачке. Малое число оборотов холостого хода двигателя. Грязный фильтр заправочного бачка. Низкое рабочее давление насоса гидроусилителя. Имеется воздух в гидроусилителе.Отрегулировать натяжение ремня. Следует заменить ремень. Долить жидкость. Заменить фильтр. Отремонтировать или заменить насос. Проверить герметичность уплотнений и удалить воздух.
3 Быстрое поворачивание

рулевого колеса

требует большого усилия

Слабо натянут приводной ремень насоса. Слишком малое число оборотов холостого хода. В гидроусилителе имеется воздух. Неисправность насоса. Механическая неисправность.Отрегулировать натяжение ремня. Отрегулировать работу двигателя. Найти место проникновения воздуха и удалить воздух. Отремонтировать или заменить насос. Проверить механизмы системы рулевого управления.
4 Вращение рулевого

колеса в одну из

сторон требует

большого усилия

Неисправность насоса.Проверить и отремонтировать насос или заменить его сальники.
5 Вращение рулевого колеса в среднем

положении требует

большого усилия

Неисправность насоса. Механическая неисправность. Проверить насос и отремонтировать или заменить его.

Проверить систему рулевого управления.

6ВибрацияИмеется воздух в гидравлической системе. Механическое повреждение. Плохое состояние шин.Установить причину и удалить воздух. Выявить неисправные шины и отремонтировать.
7Шум при работеНизкий уровень жидкости в заправочном бачке. Повреждены шланги (высокого давление, низкого давления). Сброс жидкости через предохранительный клапан (свистящий звук при крайнем положении рулевого колеса).Добавить жидкость, проверить отсутствие течи. Проверить состояние шлангов (высокого и низкого давления). Установить причину и удалить воздух. Проверить и отремонтировать или заменить насос. Проверить рабочее давление насоса.
8 Нечеткая работа

рулевого управления

Низкий уровень жидкости в заправочном бачке. Течь жидкости. Имеется воздух в гидравлической системе. Износ деталей рулевого управления. Повреждены шланги (высокого давление, низкого давления). Нарушена геометрия рулевого привода. Неисправность шин.Добавить жидкость, выявить и устранить течь. Проверить герметичность уплотнений и удалить воздух. Проверить состояние узлов и устранить обнаруженные неисправности. Проверить состояние шлангов (высокого и низкого давления). Проверить и при необходимости заменить шины.

Уважаемые автомобилисты! Ремонт системы ГУР возможен только на станциях технического обслуживания или у дилеров, так как для ремонта этой системы необходимы знания и опыт квалифицированного персонала, а также необходимо специализированное высокоточное оборудование.

Помните, что гидравлический усилитель руля не только обеспечивает комфорт, но и повышает безопасность движения. Его надежность напрямую зависит от своевременного обслуживания (см.разделе – техническое обслуживание – где изложены основные требования к ТО).

Немного теории

Рулевая тяга выполняет важнейшую функцию – она передает усилия от руля непосредственно на колеса, а также обеспечивает разные углы наклона при прохождении поворотов. Как вы знаете, внешнее колесо проходит больший путь чем то, которое находится ближе к внутренней стороне поворота. Конструктивно с одной стороны ступица подвижно крепится в рулевом механизме, а с другой – элемент имеет специальный шаровый шарнир, служит соединительным элементом с кулаком. Таким образом, рулевая тяга является промежуточным звеном в системе, передавая усилия дальше на поворотные кулаки и ступицу.

Естественно, неисправности или износ этого узла повлияют на управление автомобилем. В самых критических ситуациях деформации от удара могут быть настолько большими, что автомобиль не сможет поворачивать в одну из сторон. А теперь представьте, что вы влетели в яму на скорости, а рулевая тяга была в предсмертном состоянии. Крайне высока вероятность, что исходом этой ситуации будет дорожно-транспортное происшествие. Обязательно следите за состоянием каждой тяги, а при необходимости проведите замену.

Регулировочные работы

Для устранения неполадок применяется и другой способ — нужно подтянуть регулировочную пробку.

Внимание! При самостоятельном ремонте необходимо правильно рассчитывать силу: если неправильно подтянуть рулевую рейку, потребуется переделка работ, а другие элементы могут выйти из строя. Проблема стука рулевого колеса решается регулировкой расстояния между рейкой и шестерёнкой

В этом случае достаточно натянуть рулевую рейку, сколько это возможно, и проблема может исчезнуть

Проблема стука рулевого колеса решается регулировкой расстояния между рейкой и шестерёнкой. В этом случае достаточно натянуть рулевую рейку, сколько это возможно, и проблема может исчезнуть.

Особенности регулировки различаются в зависимости от наличия или отсутствия ГУРа.

При наличии ГУРа

Ситуации, когда с отключенным двигателем поворот руля вызывает стук в рулевой рейке, по указаниям производителя не требуют регулировки, хотя в составе механизма и находится специальная гайка. После запуска двигателя следует выждать 10–20 секунд, и шумы чаще всего уходят. Специалисты сервисов авто утверждают, что это показатель нормальной работы ГУРа, и вмешательства не требуется. Если же проблема не устранена, то перед регулировкой следует отогнуть шайбу-жестянку (теплоэкран). Это убережёт авто от окончания гарантийного обслуживания. Шайба плотно прилегает к болтам картера. Иногда может потребоваться просто замена масла в ГУР.

При отсутствии ГУРа

В этом случае потребуется шестигранник на 10. Алгоритм работы:

  • Прокручиванием вправо уменьшается зазор.
  • А/м ставится на яму, колёса плотно фиксируются.
  • Ключом на 10 снимается картерная защита.
  • Гайка расположена удалённо и нужно снять резиновую пробку, после чего узнать её местоположение можно на ощупь.
  • Снятие выполняется одним из ключей — гибким или г-образным, с длиной рукояти не менее 10 см.
  • Гайка снимается.

Регулировка выполняется следующим образом:

  • Гайка поворачивается на 15–20 градусов вправо.
  • Напарник активно прокручивает руль в обе стороны.
  • Если стук остался, то следует сделать ещё одну протяжку.
  • Когда стук устранён, выполняется контрольное протягивание ещё на 10 градусов.

Как устранить стук в рулевой рейке

Стук в рулевой рейке убирается только одним путем – проведением ремонтных или профилактических работ. Дальнейшие шаги будут актуальны только после полной и точной идентификации источника стука, в противном случае труды будут напрасны.

Итак, наиболее уязвимыми зонами рулевого колеса являются: подшипник, сухарь, втулка, пыльник, зубчатый механизм рейки. При проведении визуальной диагностики многих дефектов, предпосылок, поломок можно не увидеть, в силу их скрытности. Необходим полный разбор механизма.

Для проведения полного демонтажа Вам понадобится, независимо от марки автомобиля:

  • набор инструментов;
  • переносная лампа освещения, если работы будут проходить в условиях недостаточной освещенности;
  • ремкомплекты прокладок на корпусную часть рейки;
  • сухари, втулки, уплотнители;
  • смазка, герметик;
  • новые подшипники, при условии, что прежние вышли со строя.

Может понадобиться иное оборудование или оснастка.

Независимо от модели, алгоритм строиться так:

  • демонтируется рулевой механизм, отвинчиваются крепежные соединения;
  • отдаются патрубки гидравлики или электрическая плата для разных типов рулевой;
  • с салона машины снимается фиксатор – соединитель направляющего штока и самого руля;
  • изымается изделие, устанавливается в тиски, проводится визуальная диагностика, полный разбор.

На основании полученных в ходе разбора данных, принимается решение о необходимости замены той или иной детали. В конце разборки все детали подлежат мойке, сушке. Только после этого приступайте к сборке и установке нового оборудования. Обязательно соблюдайте последовательность действий

Это очень важно для обеспечения работоспособности детали во время будущей эксплуатации. Не забывайте смазывать графитной смазкой каждый установленный механизм, если он того требует

Регулировка рулевой рейки: что это и когда производится

Некоторые мастера выбирают наиболее простой путь, решая проблемы с управляющим механизмом с помощью протягивания регулировочной пробки. Это чревато тем, что можно пережать передачу червячного типа, а также быстро износятся зубцы. Однако в условиях гаража не так много альтернатив ремонта управляющей рейки Renault.

Если в процессе вращения руля слышен нехарактерный стук, то чаще всего причина в том, что рулевая рейка неплотно прилегает к шестеренке. Расстояние между механизмом и шестеренкой регулируется с помощью упорной гайки. Если ее подтянуть, то проблема, как правило, решается.

На Renault Logan предусмотрен ГУР. Поэтому стоит рассмотреть ситуацию, которая встречается достаточно часто: мотор отключен, а рулевая рейка сильно стучит при повороте. В этом случае не стоит сразу делать регулировку. На машине с ГУР присутствует специальная гайка, однако вращать ее (как уже упоминалось выше) не нужно. Требуется запустить мотор и выждать около минуты.Чаще всего в посторонние шумы при вращении колеса снижаются или вовсе исчезают.

По мнению специалистов, такой звук является нормальным для ГУРа, поэтому не стоит торопиться регулировать управляющую рейку и продолжать эксплуатацию авто.

Если же проблема не ушла, то прежде чем протянуть гайку, нужно отогнуть шайбу-«жестянку». Это позволит авто остаться на гарантийном обслуживании.

Стоит знать, что шайба надежно приклепана по периметру гайки и к картерным болтам. В некоторых случаях может пригодиться ремкомплект либо замена жидкости в ГУР. Последний вариант особенно актуален, если свойства жидкости заметно ухудшились.

Работа по регулировке управляющей рейки Renault Logan производится таким образом:

  • Машину поставить на яму, затянуть ручник (для фиксации колес).
  • Ключом на «10» демонтировать картерную защиту (придется скрутить 3 пары болтов). Пригодится помощь напарника.
  • Убрать пластиковую/резиновую пробку, которая находится в углублении с гайкой (саму гайку сложно увидеть, поэтому ее лучше найти на ощупь).
  • Демонтируя пробку, можно воспользоваться одним из двух вариантом: «гибким» либо Г-образным ключом. Но как вариант, лучше купить специальный ключ.
  • Поднять колесо домкратом (с левой стороны) и демонтировать его. Таким образом, появится доступ к гайке.

После чего можно приступать к регулировке. Для этого нужно выполнить следующие действия:

  • Прокручивать гайку вправо на небольшой угол (не более 15-20 градусов).
  • В это момент напарник должен активно вращать рулевым колесом влево и вправо.
  • Если стук не исчезает, снова делать протяжку.
  • Когда стук пропадет, сделать контрольное протягивание примерно на 10 градусов.

Если следовать инструкции, то регулировка управляющей рейки Renault не займет много времени. Однако стоит учитывать, что в случае обнаружения неисправностей, потребуется замена неисправного узла. Лучше приобретать оригинальный ремкомплект.

Наказание за люфт в рулевом управлении. Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Измерение люфта рулевого управления

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

– легковые автомобили и созданные на из базе грузовые автомобили и автобусы – не более 10 градусов.

“А что это за нерусское слово такое, люфт?” – часто приходится слышать этот вопрос от будущих водителей. Сейчас мы с этим разберемся.

Если вы встанете около одного из передних колес вашего автомобиля и попросите кого-нибудь покрутить рулевое колесо туда-сюда на небольшой угол, то “с ужасом” увидите, что колеса стоят на месте!

Не пугайтесь, это нормальное явление. Прежде чем колеса начнут поворачиваться, выбираются все зазоры в рулевом механизме и в сочленениях рулевых тяг. Вот это и есть люфт, то есть свободный ход рулевого колеса без поворота передних колес. Только любой люфт должен быть в пределах нормы.

Если суммарный люфт рулевого управления превышает 10°, то эксплуатация автомобиля запрещена, так как движение по заданной траектории становится весьма проблематичным, а в условиях интенсивного движения просто невозможным. Автомобиль начинает “рыскать” по дороге с большими перемещениями в поперечном направлении, что может привести к незапланированным контактам с другими участниками движения.

При движении за городом на большой скорости эффект рыскания автомобиля по дороге обычно усиливается и, в конце концов, водитель просто теряет контроль над поведением машины. Кроме того, повышенный люфт руля требует постоянной коррекции направления движения автомобиля, вследствие чего водитель сильно утомляется, что не может не сказаться на общей безопасности дорожного движения.

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

Очень опасно эксплуатировать автомобиль, если имеются нарушения в креплениях многочисленных шарниров рулевых тяг, рулевого механизма, когда сорваны или не затянуты резьбовые соединения, а также, если они ненадежно зафиксированы. При движении машины из-за постоянных вибраций возможно разъединение элементов рулевого управления. А это уже ведет к полной или частичной потере управляемости автомобиля и к непредсказуемой траектории его движения.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

Прежде всего, давайте разберемся с тем, что такое “усилитель рулевого управления”.

Гидроусилитель руля предназначен для облегчения работы водителя при повороте рулевого колеса. Он состоит из насоса, распределительного устройства и гидроцилиндра (рис. 53).

Рис. 53. Схема гидроусилителя рулевого управления:1 – насос усилителя; 2 – распределительное устройство; 3 – трубопроводы; 4 – силовой цилиндр усилителя; 5 – поршень усилителя со штоком; 6 – маятниковый рычаг; 7 – емкость для масла

При повороте руля распределительное устройство под давлением направляет жидкость в одну из полостей гидроцилиндра, помогая тем самым водителю поворачивать управляемые колеса.

При повороте рулевого колеса налево жидкость под давлением поступает в полость А (рис. 53), а при повороте направо в полость Б. Когда двигатель не работает, поворот руля будет осуществляться с заметным усилием, так как гидроусилитель не действует.

Запрещается движение при неисправности рулевого управления.[Здесь и далее красным шрифтом дается перечень неисправностей, при которых дальнейшее движение транспортных средств запрещается в соответствии с пунктом 2.3.1. Правил дорожного движения.]

Правда, есть возможность устранить неисправность на месте, если вы “дока” во “внутренностях” автомобиля и возите с собой массу запасных деталей.

В противном случае, вам предстоит вызвать передвижную службу автосервиса или специализированного буксировщика.

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

  • Легковые автомобили и созданные на их базе грузовые автомобили и автобусы — 10°
  • Автобусы — 20°
  • Грузовые автомобили — 25°

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

Рулевое управление

Общий видМоменты затяжки

НаименованиеМомент затяжки, Нм
Гайка крепления рулевой колонки21
Болт клеммного соединения вилки карданного шарнира рулевого вала21
Контргайка регулировки схождения колес50
Болт крепления картера рулевого механизма105
Гайка крепления пальца шарового шарнира наконечника рулевой тяги37
Внутренний шаровой шарнир рулевой тяги34
Датчик давления на трубопроводе высокого давления12
Штуцеры трубопроводов высокого и низкого давления на рулевом механизме21
Штуцер трубопровода высокого давления на рулевом механизме21
Болт крепления трубопровода низ кого давления к подрамнику21
Болт крепления насоса гидроусилителя рулевого управления к кронштейну21

Общее устройство современных рулевых механизмов

Система рулевого управления включает в себя рулевую колонку, червячный рулевой механизм, рулевые тяги на поворотных рычагах рулевого управления, которые крепятся на поворотных кулаках. Имеется также маятниковый рычаг, прикрепленный внизу автомобиля и служащий для обеспечения симметрии колес.

Рулевой механизм является червячной передачей, имеющей рабочую пару (глобоидальный червяк двойной ролик). Вал сошки работает в двух втулках и уплотняется в корпусе рулевого редуктора сальником.

Червячный вал работает в двух подшипниках. Элементы червячной передачи неремонтопригодные, т.е. при повреждении и износе подлежат замене в сборе.

Предварительный натяг подшипников червячного вала осуществляется торцевой крышкой на нижнем конце вала рулевого механизма.

Свободный ход вала сошки регулируется с помощью резьбовой втулки и контргайки, которые расположены на крышке вала.

Комбинированный замок зажигания, который прикреплен к верхней части рулевой колонки, блокирует рулевой вал и служит штатным противоугонным устройством.

Рулевая трапеция состоит из продольной рулевой тяги, присоединенной через шаровые наконечники одним концом к рулевой сошке, другим концом к маятниковому рычагу через шаровый наконечник.

Регулируемые тяги на каждой стороне рулевого привода присоединены через шаровые наконечники к рычагам поворотных цапф. Этими тягами регулируют схождение передних колёс.

Левая и правая тяги должны быть одинаковой длины, чтобы обеспечивать соответствующее положение рулевого колеса, когда передние колеса находятся в положении для езды прямо.

Проверки рулевого управления

Следует регулярно проверять резиновые детали рулевого управления и шаровые шарниры подвески на наличие трещин и других повреждений и заменять их в случае необходимости.

С помощью помощника проверяйте шаровые шарниры рулевого управления, медленно поворачивая рулевое колесо в обоих направлениях. Каждую слабину или люфт следует немедленно устранять, заменяя соответствующие детали.

Проверяйте уровень жидкости в рулевом механизме через указанные промежутки времени. Для этого необходимо пользоваться измерительным щупом количества масла в двигателе (метка с обратной стороны). Если у вас нет метки на щупе, с помощью ножовки сделайте метку на расстоянии 11 мм от нижнего конца щупа и вставьте его в отверстие для заполнения в корпусе рулевого механизма. Считайте уровень жидкости и, при необходимости, долейте ее.

Периодически проверяйте момент затяжки стяжного болта на соединении между рулевой колонкой и червячным валом.

Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса

Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.

Список дальнейших операций:

  • Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
  • Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
  • Регулировочная гайка прижима снимается после.
  • Далее производится удаление пружины прижима, а также сам прижим.
  • Распределитель, спрятанный в корпусе, удаляется путем выбивания.
  • Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
  • С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
  • Далее достается тыльник и шток.

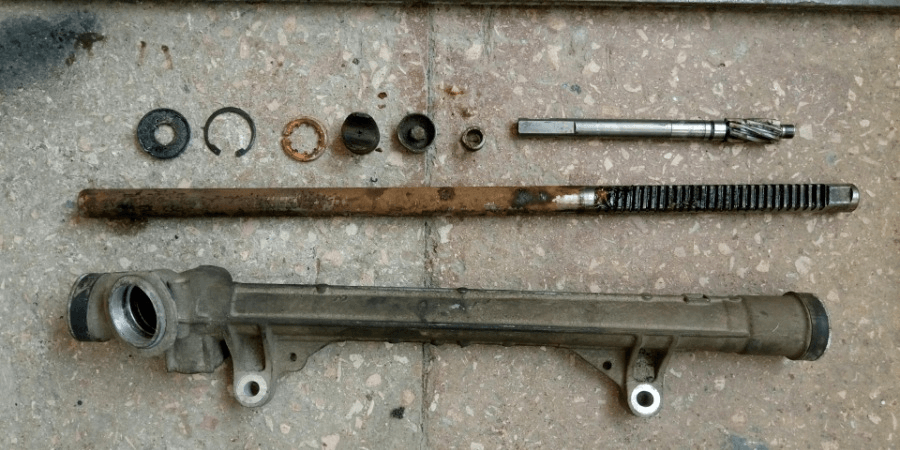

  • Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.

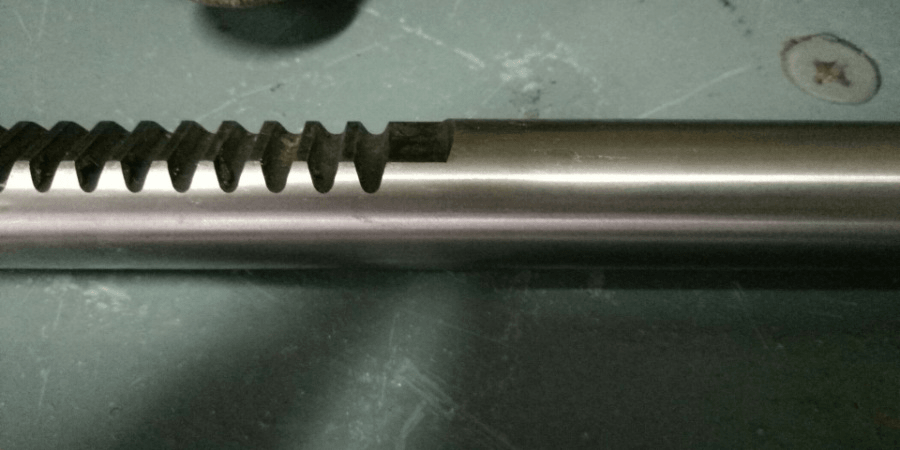

  • Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. Шлифовке подвергается и вал распределителя.
  • Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Предварительно заменяются все сальники.
  • Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Все элементы тщательно промазываются смазкой.
  • Далее на место возвращается стопорное кольцо.
  • Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
  • Потом устанавливается пружина, которая фиксируется регулировочной гайкой. Закручивается гайка золотника. Ее пробка заполняется смазкой и фиксируется следующим шагом.
  • Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Элемент надежно осаживается.
  • Возвращается на место стопорная скоба.

Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.

Советы автомобилистов – владельцев Рено Логан

Неисправность рулевой рейки является важным вопросом среди автомобилистов. Многих интересует рулевая рейка Логан цена покупки и замены, часто у нас спрашивают «рейка Логан с гур цена», реже ищут «рулевая рейка Логан без гур цена», кого-то интересует, как осуществляется ремонт рулевой рейки гур Рено Логан, некоторых волнует ремонт рулевой колонки Логан. В любом случае, чтобы отсрочить появление подобных вопросов, стоит прислушаться к рекомендациям мастеров и владельцев Рено Логан.

Вот некоторые советы, выделенные на личном опыте среднестатистических водителей, которые помогут вам уберечь рулевой узел от преждевременного износа и поломок:

Никогда не нужно выворачивать руль до самого упора — это снизит усилие, прилагаемое на рейку, что заметно уменьшит риск износа.
К пыльникам рулевых тяг следует относиться с особой осторожностью — их поломка или дефект может привести к запотеванию механизма реек, что вызывает за собой течь жидкости ГУ.
Рулевую рейку нужно прогревать в холодное время года точно так же, как и двигатель.
Самостоятельная проверка состояния рулевого узла во многом зависит от качества жидкости, залитой в специальный бачок. Она должна быть чистой и прозрачной

При любом виде ее замутнения или образования инородных тел жидкость заменяется.

Несмотря на высокую прочность описанного механизма, следует внимательно относиться к вопросам диагностики рулевой рейки Логан, проводить которую лучше в условиях СТО. В процессе самостоятельного осмотра рулевого узла можно упустить из виду множество мелких деталей, которые вкупе способны быстро вывести все элементы рулевой рейки либо рулевой колонки из строя.

Это ещё раз говорит о необходимости квалифицированной помощи в процессе эксплуатации автомобиля, поскольку такой подход обеспечивает не только комфорт, но и безопасность в процессе вождения.

http://carfrance.ru/kak-podtyanut-rulevuyu-rejku-reno-logan/http://loganlogan.ru/renault-logan-repair/poshagovaya-instruktsiya-zameny-rulevoj-rejki-reno-logan.htmlhttp://autoprivat.ru/remont_avto/rulevaya_rejka_reno_logan_s_gur_kak_podtyanut.htmlhttp://proremontreno.ru/logan/rulevaya-sistema/rejka.htmlhttp://gidravto.ru/remont-rejki/renault-logan.html

Признаки неисправности рулевой рейки

Большинство автомобилей комплектуются гидроусилителем (ГУР) или электроусилителем (ЭУР) руля. Основные неисправности рулевой рейки в них похожи, однако существуют и отличия, поэтому имеет смысл рассмотреть их отдельно.

Неисправности рулевой рейки с гидроусилителем

Симптомы неисправности рулевой рейки с ГУР зачастую связаны именно с гидравлической системой — жидкостью и насосом. Так, при поломке гидравлической рейки водитель будет ощущать:

Увеличение усилия при повороте руля. Другими словами, руль становится «тяжелым», и если его можно было крутить буквально одним пальцем, то теперь для поворота необходимо прикладывать значительные усилия.
Регулярное снижение уровня жидкости ГУР в расширительном бачке. Об этом сигнализирует соответствующая лампа на приборной панели, подтеки жидкости под машиной или на элементах подкапотного пространства.
Стук при езде. Особенно четко он выражается при езде по неровным дорогам.
При повороте руля слышен сильный гул

И чем сильнее вывернут руль (неважно в какую сторону) — тем этот гул более громкий. Зачастую гул сопровождается небольшой вибрацией рулевого колеса.
После поворота руля он медленно или вовсе не возвращается в исходное положение.
При движении машины прямо, передние колеса не держат траекторию, из-за чего машина «ерзает» по дороге.

Неисправности электрической рулевой рейки

В целом, неисправности электрической рейки схожи с проблемами с гидравлической, кроме подтеков жидкости. Так при выходе из строя рейки с ЭУР часто бывает:

  • стук при вращении рулевого колеса;
  • закусывание руля;
  • неравномерное усилие на рулевом колесе;
  • самопроизвольное вращение руля;
  • на панели приборов горит значок красного руля.

В целом, неисправности электрической рейки схожи с проблемами с гидравлической, однако вызваны они несколько другими причинами, о которых речь пойдет ниже. Главная проблема в данном случае — вода, которая попадает на шток, либо в блок управления рейкой.

Что важно знать о неисправностях?

Покачивая, тянем на себя рулевое колесо и сдвигаем его по шлицам вала. Полностью отвернув винт крепления рулевого колеса снимаем рулевое колесо с вала. Устанавливаем рулевое колесо в обратной последовательности. Рулевое колесо устанавливается на вал рулевой колонки Рено Логан только в одном положении.

Рулевое управление автомобиля Рено Логан

Для этого необходимо совместить широкий выступ на шлицевом наконечнике вала рулевой колонки с широким пазом отверстия ступицы рулевого колеса.

На часть автомобилей устанавливается гидравлический усилитель гидроусилитель рулевого управления — 3. В систему гидроусилителя входят: В нагнетательной магистрали установлен датчик давления жидкости для выдачи сигнала на электронный блок управления двигателем. Концы рулевых тяг привинчены к наконечникам и крепятся посредством контргаек. Ослабляя контргайки и поворачивая рулевые тяги на левой и или правой стороне автомобиля, можно регулировать угол положительного схождения колёс.

Каждый наконечник крепится к поворотному кулаку ступицы посредством зажимной гайки. Внутренние концы рулевых тяг являются неразборным соединением. На Рено Логан реализовано рулевое управление с гидравлическим усилителем. Основными компонентами гидравлического привода являются: Гидравлическая жидкость из резервуара нагнетается насосом в систему и поступает в регулирующий клапан.

Заключение

Как видно, выполнить самостоятельное обслуживание большинства элементов не представляет сложности, и рулевая тяга меняется собственноручно. Не рекомендуем склоняться к попытке собственноручной замены ремкомплекта, что может только спровоцировать создание дополнительных проблем и усугубление ситуации с объемами ремонта.

Для верного подбора деталей пользуйтесь артикулом, который имеет и рулевая тяга. Нами приведен здесь перечень информации, направленный на оказание помощи владельцу в проведении обслуживающих мероприятий в рулевом узле. Какой подход избрать — выбирать только владельцу Renault Logan.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
