Стучит распредвал: что делать?

Причины явления при определённых условиях эксплуатации

Стук в силовом агрегате автомобиля может проявляться при определённых условиях эксплуатации ТС:

• Стук на «холодную». Причиной его появления может служить разрушение или проворот шатунного вкладыша, полное или частичное разрушение коренного вкладыша, а также износ «пальцев» поршня.
• Стук на небольших оборотах. Если стук появляется на непрогретом двигателе, то, вероятнее всего, причина неисправности кроется в гидрокомпенсаторе. Если по мере прогрева мотора стук усиливается, вероятнее всего, причиной поломки выступает разрушение седла клапана, повреждения подшипников навесного оборудования либо неполадки в работе фаз газораспределения.
• Стуки при старте силового агрегата — чаще всего появляются по причине наличия поломок в смазывающей системе, когда должное количество масла не поступает в компенсатор, что становится причиной возникновения стука.
• Посторонние звуки на «холостом» ходу мотора. Если стук несильный и доносится в районе средней части мотора, то, вероятнее всего, в цилиндр попал мелкий мусор или обломки деталей. В этом случае проблема решается путём очистки цилиндров от инородных предметов. Возрастающий стук при наборе оборотов говорит о выходе из строя цилиндропоршневой группы или повреждениях поршневых юбок — решается путём замены цилиндропоршневой группы. Равномерный стук, сильно возрастающий при работе мотора на высоких оборотах и доносящийся снизу мотора, может свидетельствовать о разрушении подшипника балансировочного вала, шатунных вкладышей или самого шатуна — эти причины считаются одними из наиболее опасных.
• Стук на «горячую» может быть вызван любой из вышеперечисленных причин, при этом специалисты рекомендуют сразу изучить ориентировочное место, откуда он доносится, так как от этого будет зависеть, каким именно способом автомобиль необходимо доставлять в автосервис. Если звуки доносятся с верхней части мотора — ехать до СТО можно своим ходом, если с нижней — доставлять машину в автосервис нужно исключительно на эвакуаторе.

Причиной появления стуков в моторе на холодную может стать, в частности, износ «пальцев» поршня

Отдельно стоит заметить, что причины появления стука в двигателе автомобиля аналогичны как для бензиновых и дизельных, так и для инжекторных и карбюраторных двигателей.

Распространенные ошибки

Несмотря на то, что автопроизводители четко указывают порядок и нюансы затяжки ГБЦ, многие автолюбители допускают ошибки при сборке мотора. Самыми распространенными из них являются:

• Заливка масла в крепежные отверстия для смазки резьбы (жидкость несжимаема, поэтому залитое масло не даст нормально затянуть головку);
• Перетяжка (превышение усилий при затягивании приводит к повреждениям ГБЦ и самих крепежных элементов);
• Применение поврежденных или несоответствующих ключей (возможен срыв граней головок болтов, после чего нормально затянуть или выкрутить их будет проблематично);
• Использование на замену неподходящих болтов (крепежи с разных двигателей могут отличаться по длине, межвитковому расстоянию резьбы, высотой и диаметром головки);

Немного о распредвале

К счастью многих, распределительный вал не относится к числу узлов, которые позиционируются как капризные, часто и быстро выходящие из строя. Ресурс во многом зависит от качества детали и условий эксплуатации.

У распредвала есть ограничения по сроку службы. Бесперебойная работа может длиться от 50 до 150 тысяч километров пробега. Это достаточно усредненные показатели, поскольку каждая ситуация все же индивидуальная. Уже сейчас ведутся активные работы над тем, чтобы из конструкции двигателя убрать этот элемент. Причем эксперты утверждают, что в будущем распредвал полностью может перестать быть частью мотора. Ему на замену придут электромагнитные актуаторы.

Насколько это эффективно и реально в ближайшей перспективе, пока говорить сложно. Плюс некоторые скептики сомневаются в правильности перехода от механической детали к актуатору, управляемого компьютером.

Почему стучит распредвал

Распределительный вал автомобиля состоит из ряда элементов, и неисправность большинства из них приводит к появлению характерного стука в процессе работы двигателя автомобиля. Если вы услышали, что стучит распредвал, можно предполагать одну из следующих причин:

• Проблемы с постелью распределительного вала. В такой ситуации самостоятельный ремонт невозможен. Потребуется проводить расточку или хонингование постели распределительного вала или полностью менять деталь;
• Неисправность системы смазки. Даже малое отклонение работы системы смазки от нормы может привести к тому, что распределительный вал начнет стучать. При этом причина может быть связана не только с малым количеством поступающего масла, но и с его качеством. Если в процессе прохождения по агрегатам в масло попадает охлаждающая жидкость или другие примеси, оно начинает хуже справляться со своими задачами;
• Деформация распределительного вала или его механическое повреждение (его частей). В качестве наиболее распространенных проблем можно привести лопнувшие опоры распределительного вала и сломанные шейки;
• Нарушены регулировки процесса подачи топлива;
• Выработан ресурс кулачков. Данную неисправность можно диагностировать, если вы уверены, что стучит распредвал. Если он продолжает стучать в процессе работы двигателя «на горячую», значит проблема именно в изношенных кулачках.

Выше описаны лишь некоторые проблемы, которые могут привести к стуку распределительного вала. Чем быстрее будет выявлена конкретная неисправность при помощи диагностического оборудования или визуального осмотра специалистами, тем больше шансов устранить проблему до того момента, как она начнет сказываться на других элементах агрегата.

(410 голос., средний: 4,49 из 5)

Как локализовать стук

Если слышите непривычные звуки при работе двигателя, дело не всегда в гидриках. Шум может создавать клапан адсорбера. Или это щелчки фазорегулятора, а может ТНВД — топливного насоса высокого давления. Но есть характерный признак. Стук раздается в 2 раза чаще оборотов мотора. Он очень быстрый. Для примера покажем видео. Вначале слышен резкий шум в районе 86 дБ. Но после добавки в масло присадки от Liqui Moly «тикинг» исчезает. Уровень звука падает до 82 дБ. Вот ролик:

Легче отыскать проблемный гидравлический толкатель практическим путем. При этом не нужно снимать ремень разбирать всю систему ГРМ. Процедуру следует выполнять по шагам:

1. Прогреть автомобиль в течение 5 или 10 минут.
2. Снять крышку ГБЦ — головки блока цилиндров.
3. Прокрутить распредвал, чтобы кулачки были внизу.
4. Подождать 6 минут, пока вытечет масло из гидриков.
5. Поднять кулачки вала вверх, освободить компенсаторы.
6. Надавить на каждое устройство лопаткой или пальцами.

Неисправный гидрокомпенсатор будет легко продавливаться. Сопротивление почти не ощущается. Наглядно процесс показан на видео:

Теперь рассмотрим особенности стука для разных режимов работы двигателя.

Устранение поперечного люфта

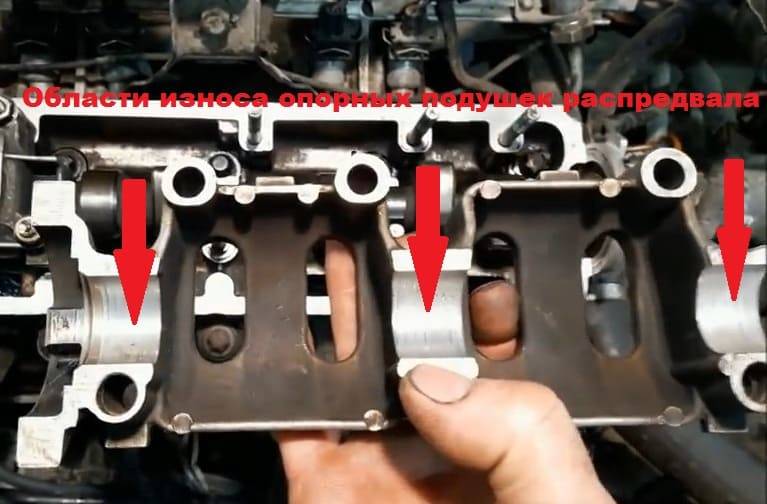

Поперечный люфт определяется путем расшатывания распредвала вверх-вниз, для чего снимается одна из крышек опорных подушек. Этот люфт появляется при износе шеек распределительного вала и опорных подушек постели вала, в которые они упираются.

Сначала демонтируем обе крышки подушек распределительного вала и снимаем лишний металл на наждачном камне с мелкозернистым абразивом. Его поверхность должна быть идеально ровной, чтобы не нарушить геометрию детали. В качестве альтернативы подойдет мелкозернистая наждачная бумага, наклеенная на ровное стекло.

Крышка подушки притирается абразивом, чтобы уменьшить ее глубину, в результате чего она будет более плотно удерживать вал. Чтобы наждак не забивался, его рекомендуют периодически поливать водой. После 1-1,5 минут обработки, крышку нужно установить на место и затянуть, проверив люфт

Важно не снять слишком много металла, поскольку распредвал перестанет вращаться. После установки он должен двигаться без люфта с небольшим, так называемым «бархатистым» усилием

Далее операция повторяется со второй крышкой опорной подушки, при этом ту крышку, которая обрабатывалась ранее, нужно снять, чтобы она не мешала определять степень люфта распределительного вала. После полного устранения люфта устанавливают обе крышки, и производят сборку двигателя. После запуска двигателя стук должен полностью прекратиться.

Как определить, что стучит в двигателе?

Клапан стучит равномерно, сила стука с увеличением оборотов не увеличивается, но частота, естественно увеличивается, сам стук как бы реже такта работы двигателя тяк, тяк, тяк, тяк<br><br>Шатунная шейка стучит резко, стук усиливается с увеличением оборотов, а при резком открытии дросселя стучит очень резко и противно: тра-та-та-татата. Определить какая шейка стучит можно путем поочерёдного отключения цилиндров, например путем снятия свечных проводов или отключения форсунок на инж. двигателях. Если цилиндр отключен и стук заметно стих или вовсе изчез, то в этом цилиндре и стучит.<br><br>Поршневой палец стучит постоянно, звонко, противно: тря-та-та-та-та<br><br>Поршень в цилидре стучит обычно на холостом ходу и на холодном двигателе: та-та-тах-тах-тах<br><br>Это основные стуки, а вообще в двигателе много разных источников шума бывает<br>

гидрокомпенсаторы!?

Так сложно сказать. Надо послушать.

Хороший стук САМ наружу ВЫЛЕЗЕТ!

движок стуканет сразу узнаешь что чинить

Если на холодную стучит а потом проподает или остается то вкладыши или шутуны. Клапона гремят(звон стоит не сильный)

разобрать двигатель

если давно масло не менял.. могут и клапана…

Если бы шатуны, то упало бы давление, так что причина в чем то другом

Бери медицинскую фигню, которой легкие слушают (забыл как называется) и слушай движок, определишь хотя б место стука

клапана настроить гораздо дешевле, а в сервисах обычно хотят срубить с нас денег.

здесь ты этого точно не узнаешь ))

спосить дивгатель об этом!

Сходи в аптеку – купи стетоскоп, если сам хочешь послушать, если нет – к толковым спецам….

надо было не фотку, а звуковой файл прикрепить))))))

Тебе тут не помогут. Надо послушать двигатель.

Хороший шум наружу сам вылезет. На твой вопрос невозможно ответить, пока не услышишь. Или не увидишь. Елена Симонова правильно ответила.

Снятие распредвала

Распредвал ваз 2110 8 клапанов

Так можно определить значение шума, проверить его месторасположение, составить точный план действий по замене оборудования. Необходимо произвести ремонт тех частей, которые повреждены. Так как люфт распределительного вала необходимо устранить, данную деталь, для начала, необходимо извлечь из двигателя автомобиля. Для проведения данной работы необходимо соблюдать правила, которые помогут и в случае поломки:

• Снимается задняя крышка ремня привода газораспределительного механизма.
• Та же участь преследует крышку головки блока цилиндров.
• Так как работа весьма специфическая, возможно повреждение датчика давления масла. Его необходимо отсоединить или как минимум отсоединить провода.
• Используя торцовый ключ с цифрой «8» необходимо произвести откручивание 20-ти болтов, которыми крепится корпус подшипников распределительного вала.

• Удаляется корпус подшипников распределительного вала.
• На технологических отверстиях установлены специфические заглушки. Их здесь две штуки. Их необходимо удалить из их мест расположения.
• Производится демонтаж распределительного вала выпускных клапанов.
• Осуществляется отсоединение распределительного вала для впускных клапанов.
• С каждого вала необходимо удалить сальники.
• После снятия сальников необходимо внимательно рассмотреть каждую шейку и кулачок механизма. Он не должен иметь трещин, царапин и других видимых повреждений.

Сборка и установка – дело специфическое

Распредвал ваз 2110 16 клапанов

Слегка необычна установка данного механизма в предыдущее положение. Если большинство деталей и механизмов автомобиля можно установить в обратном порядке разборке, то распределительные валы требуют особого подхода к сборке:

• Первым делом следует произвести полное смазывание всех частей распределительного вала машинным маслом.
• Распределительные валы, после процесса смазки, аккуратно, укладываются в головку блока цилиндров.

• 1006014 – распределительный вал выпускных клапанов.
• 1006015 – распределительный вал впускных клапанов.

Также, вал выпускных клапанов имеет особый поясок.

На плоскости корпуса подшипников не следует наносить много данного герметика. При его излишке может случиться закупоривание масляных каналов.

• Наносится тонкий слой герметика на головки блока цилиндров, корпус подшипников (нижнюю часть), возле свечных каналов.
• Производится монтаж головки блоков цилиндров. Шпоночные пазы должны быть расположены кверху.
• Производится установка корпуса подшипников на головку блока цилиндров. Болты постепенно зажимаются. Необходимо зажимать каждый по несколько оборотов. Болты крепления, после соприкосновения поверхностей механизмов, необходимо закручивать по два (каждый напротив друга расположенный болт необходимо зажимать одновременно и постепенно).

Распределительный вал и ГБЦ

• Устанавливаются сальники распредвалов. Возвращаются на место снятые заглушки.
• Некоторые детали смазываются чистым моторным маслом (каналы свечей зажигания, резиновые уплотнительные кольца).
• Последующая сборка происходит аналогично разборке, но в обратной последовательности.

Для устранения люфта распределительного вала можно расточить деталь. Если есть возможность приобрести новые детали, данный способ будет отличным вариантом. Стоимость валов может варьироваться от места продажи, наценок продавца. Следует отметить, что если навыки работы с токарным оборудованием отсутствуют, необходимо обратиться к специалистам из СТО. Просмотр соответствующего видео и фото – материалов поможет в работе своими руками. Главное – это делать все, как того требует инструкция. Если все делать самостоятельно, цена вопроса будет низкой, ведь придется только покупать расходные материалы, не платя за услуги по ремонту.

Стук распредвала ВАЗ 2110 8 клапанов что делать

Уважаемые посетители сайта «Автомобили»! Будем вам очень благодарны за комментарии к видео ролику «Стук распредвала ВАЗ 2110 8 клапанов что делать», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Рафик Копков

чистенький моторчик

07.09.2017 — 12:54 Smouk65

Александр, зачем сначало точили края крышки и насколько точили? после точили для зазора, из за проточки краёв размер съёма на рабочей поверхности увеличивали? или оставили 0, 3 как и планировали изначально

17.08.2017 — 21:10 Дуремар Бармолейкин

Установка новой заглушки не решает этой проблемы ?

25.07.2017 — 07:09 Vada Vasas Плохо что в начале звук не записал 10.07.2017 — 04:26 Сергей Толстов

старый добрый 1к62 с резцедержателем от 16к20

13.06.2017 — 09:09 kuka00611

В моём случае наоборот, звуки были не ясные, то появлялись, то пропадали. А когда прижал болт шестерни распредвала, стук усилился и явно прослушивался под клапанной крышкой справа. Но, думаю, диагноз тот же.

21.05.2017 — 04:39 kuka00611

Я эту проблему решил ещё проще, просто поменял корпус для насоса на новый. Перед этим конечно, измерил ту часть, что упирается в распредвал на старом, потом на новом в магазине, разница была в миллиметр. Ну и люфт был 0, 8мм. Цена вопроса 240 рублей. Странно, что во всём интернете я не нашёл ни одного совета, чтоб поменять корпус, все что-то мастерят и вытачивают.

16.05.2017 — 03:15 Seth moon

666 ой лайк

29.04.2017 — 11:03 Дмитрий Демидов

Александр, какую книгу показывали в этом видео?

15.04.2017 — 00:04 Вова Костамаров

Александер у меня калина жрет на газе 20литров на бензине 15 машина новая инжектор

30.03.2017 — 10:58 Murad Fayzulov

Какая разница как поставить воздушный фильтр. На пропускания воздуха не имеет значения.

19.03.2017 — 22:22 наталья малеева

Вот это и есть РЕМОНТ двигателя. А то многие путают слово ремонт. И называют ремонтом обычную замену деталей на новые.

20.02.2017 — 16:00 Дима Чернов

позновательный гайд по снятию фильтра, но чуть со смеха живот не надорвал… снимите клемму с бензонасоса и заведи тачку…. 30 сек и не капли не брызнет при снятии

19.02.2017 — 00:05 Дима Чернов

на пробеге 58 тысяч может быть такое? или нет? калина 1. 6 8v

11.02.2017 — 02:48 Алексей Яшин

сколько стоит капитальный ремонт двигателя у вас?

05.02.2017 — 11:33 Evgenius Zuev

Где-то было видео, осевое биение колена… Не могу найти… Не помните, не покажете?

10.01.2017 — 11:38 сергей павлов

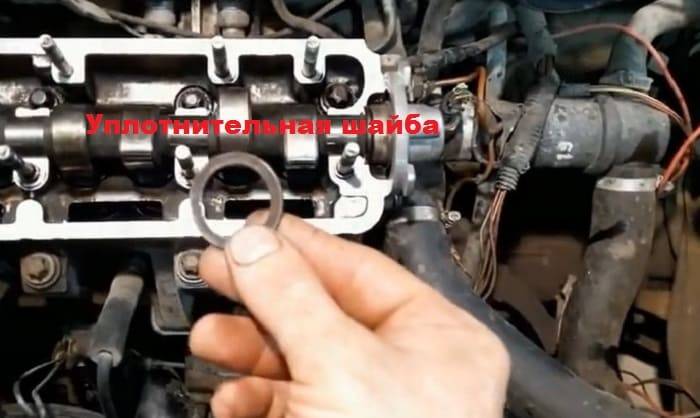

говорят можно поставить шайбу и дело с концом

27.12.2016 — 13:00 Алексей Крылов

с расположением воздушного фильтра есть противоречия. в инете есть видео. ни когда не парился как его ставить и все нормально изменений не вижу не по работе двигателя не по расходу

19.12.2016 — 01:54 Сам себе механик

Осевой люфт распредвала, установленный заводом-изготовителем не должен превышать 0. 15-0. 20мм

09.12.2016 — 11:32 22121Alex

Как всегда чётко и по делу Токарь только напортачил, надо было выставить торец без биения по микрометру, коснулся резцом, отмерил по лимбу 0, 35 и дело с концом

02.12.2016 — 21:01

www.automag96.ru

Посторонние звуки при работе на холостую

Стук на холостом ходу является не таким опасным, поэтому не стоит сразу паниковать. Однако рекомендуется оперативно провести диагностику, чтобы устранить проблему. При наборе оборотов шум может пропадать или оставаться еле слышным. Здесь стоит проверить:

• шкив помпы и генератора;
• защиту двигателя и кожух ГРМ;
• шестерни распредвала на люфт (если они предусмотрены конструкцией);
• шкив коленвала.

Бывают случаи (особенно, в автомобилях с автоматической коробкой передач), когда появляется трещина в маховике. Устранить ее не удастся. Здесь придется выполнять замену всего маховика.

Может ли стучать распредвал

Такая проблема как стук коленчатого вала знакома многим водителям, но далеко не все понимают момент, когда начинает стучать распределительный вал. Связано это с тем, что звуки, которые слышит водитель в подобной ситуации, сильно похожи. Определить, что стучит коленчатый вал, а не любой другой агрегат автомобиля, достаточно просто:

• Стук распредвала можно назвать «глухим», и он проявляется при старте холодного двигателя;
• Звуки, которые издает неисправный коленчатый вал, как отмечалось выше, похожи на звуки, возникающие при проблемах в распределительном вале, но имеются некоторые отличия. Если стучит коленвал, то при наборе оборотов звук становится значительно более звонким.

Следует понимать, что услышать стук в распределительном вале можно только при «холодном» старте двигателя, поскольку за время простоя смазка полностью уходит от трущихся деталей. Как только двигатель начнет работать, масло начнет смазывать подшипники. Через некоторое время они получат необходимое количество смазки, и стук распредвала прекратится.

Виды неисправности

Можно ли ездить со стучащими гидрокомпенсаторами? Не рекомендуем. Теоретически ничто не мешает продолжать эксплуатацию автомобиля. Но это может закончиться плачевно. Гидрики издают высокочастотный звук не просто так. Дело в неправильной настройке системы ГРМ. Сбиты фазы газораспределения. Поэтому горючее будет вылетать в трубу, двигатель перегреется и потеряет мощность. В тяжелых случаях могут прогореть клапаны и поршни.

Поговорим про них подробнее.

На холодную

Стук на холодную — частая проблема. Последствия неисправности не сильно вредят силовому агрегату. Расскажем о причинах и вариантах исправить ситуацию.

Проблема	Решение
Залип обратный клапан	Прокачать гидрик, если это сделать не получается, то заменить.
Износились гидравлические толкатели	Заменить детали. Или попытаться промыть и почистить.
Масло не той марки и вязкости	Залить в систему подходящую смазку, рекомендованную производителем.
Забились масляные каналы	Разобрать ГБЦ и почистить каналы, сами компенсаторы.
Засорился масляный фильтр	Поменять расходник как можно быстрее вместе с маслом.
Масло выработало ресурс	Обновить закоксованное масло, если пробег больше 5–7 тысяч км.

Компенсаторы барахлят не только на холостых оборотах и во время прогрева двигателя. Рассмотрим остальные варианты.

На горячую

Стук сигнализирует о серьезных поломках. Иногда для их исправления потребуется разобрать и проверить основные узлы ДВС — двигателя внутреннего сгорания.

Проблема	Решение
Механическое повреждение гидрика	Снять клапанную крышку, осмотреть газораспределительный механизм.
Забились клапаны компенсаторов	Тщательно промыть и очистить толкатели от твердых отложений.
Слабое давление масла в системе	Проверить масляный насос, редукционный клапан и приемную сетку.
Низкий уровень масла	Посмотреть на показания щупа, долить до нормы, если нужно.
Масло пришло в негодность	Поменять вместе с фильтром, если смазка уже прошла 5–7 тысяч км.

Шум на высоких оборотах

Заводим мотор и прислушиваемся к его работе на холостом ходу. Посторонних стуков не слышно. Стоит нажать на педаль газа, как со стороны ГБЦ раздается частое тиканье. Убираем ногу с акселератора и все приходит в норму. Скорее всего, причина в том, что в системе много масла и оно вспенилось. При таких условиях гидрокомпенсаторы завоздушиваются и не пропускают внутрь достаточное количество смазки. Устранить проблему легко — надо довести уровень до нормы.

Уровень масла на щупе

Бывают и обратные ситуации. Масляный насос не справляется со своей задачей. В цилиндр гидрика попадает воздух вместо масла. Нет жидкости, а без нее невозможно обеспечить гидравлическое усилие. Иногда дело не в насосе. При ударе картера о дорожное препятствие нарушается работа маслоприемника. Поэтому нужно визуально осмотреть картер и проверить, нет ли на нем вмятин. Если все в порядке, следует заняться диагностикой масляного насоса.

Стучат новые компенсаторы

Иногда после замены гидриков на заведомо исправные, первое время слышны посторонние звуки во время работы мотора. Это нормально. Деталям нужно время для притирки. тревогу можно бить, если автомобиль проехал 100–200 км, а шум не исчез. Основная причина — неправильная установка. Возможно, владелец авто не утопил толкатель в колодец на головке блока.

Неправильная установка гидрокомпенсатора

Что если входное отверстие компенсатора не совпало с масляным каналом? В таком случае смазка не будет поступать в цилиндр и обеспечивать нужный уровень жесткости.

Методы устранения

В основном появление стука в распределительном вале обещает водителю немалые траты и лишнюю головную боль. Далеко не всегда процедура ремонта ограничивается обычной заменой распредвала, иногда появление стука в нем может быть последствием выхода из строя также гидрокомпенсаторов и подшипников. В любом случае при первых симптомах нарушения неисправное транспортное средство должно быть отправлено на диагностику в специализированный сервисный центр. Возможно, профессионалам удастся отыскать нарушения не только в самом агрегате, но и в других его составляющих. Затягивать с диагностикой при таком повороте событий крайне неразумно. В дальнейшем это может привести к дорогостоящему ремонту.

Причины стука распредвала

Появление характерного стука может быть вызвано многими причинами. Поскольку распределительный вал включает в себя множество других деталей, вполне вероятно, что неполадки в одной из них могут сказаться на работе всей системы.  При сильной слышимости стука источником проблемы могут выступить следующие факторы:

• Неполадки с постелью распредвала;
• Нарушение в системе смазки;
• Механическое повреждение или деформация распределительного вала;
• Нарушение регулировки подачи топлива в систему;
• Исчерпан ресурс кулачков.

В большинстве из этих ситуаций самостоятельно справится с проблемой достаточно сложно. Неграмотный ремонт может привести к ухудшению положения дел и серьезным проблемам.

В видео пойдет речь об устранении неполадок в работе распределительного вала:

Опубликовано:
28 февраля 2018

Может ли распредвал издавать стук

Со стуком коленчатого вала сталкивались многие на своем веку. Но не все водители знают, как и когда стучит именно распределительный вал.

Все дело в звуках. Они между собой действительно очень похожи. Это проявляется одинаково на разных авто:

• на ВАЗ 2106;
• на Ниве 8 клапанов;
• ВАЗ 2107;
• ВАЗ 2109;
• на Приоре;
• ВАЗ 2110;
• ВАЗ 2114;
• на Дэу Нексия;
• на Субару Форестер и пр.

Но как быть автовладельцу, когда он слышит звук, но не может понять, что именно при этом стучит. Это коленчатый, либо распределительный вал?!

Тут нужно просто прислушаться и понаблюдать за поведением автомобиля и конкретно двигателя. Порой это дает быстро понять, где источник постороннего звука, и к ремонту какого узла необходимо готовиться.

Ключевую роль играет тот факт, слышите вы звуки на холодную или на горячую.

Услышать звуки от распредвала удастся лишь при холодном ДВС, когда запускается мотор, и смазка успела уйти от трущихся элементов. После запуска масло будет постепенно смазывать их, из-за чего стуки исчезнут.

• Распредвал издает так называемые глухие звуки;
• Шумы проявляются именно на холодную, когда запускается мотор;
• Изначально коленвал звучит похожим образом;
• Набирая обороты, неисправный коленчатый вал обретает более звонкое звучание;
• Фактически распредвал глухой, а коленвал звонкий;
• Точно определить поможет повышение оборотов;
• Если по звуку все равно не идентифицировали, придется проводить диагностику.

Отталкиваясь от этих моментов, вам без особых проблем удастся самостоятельно диагностировать характер и источник неисправности, после чего приступить к соответствующим действия для их устранения.

Устранение поперечного люфта

Поперечный люфт определяется путем расшатывания распредвала вверх-вниз, для чего снимается одна из крышек опорных подушек. Этот люфт появляется при износе шеек распределительного вала и опорных подушек постели вала, в которые они упираются.

Сначала демонтируем обе крышки подушек распределительного вала и снимаем лишний металл на наждачном камне с мелкозернистым абразивом. Его поверхность должна быть идеально ровной, чтобы не нарушить геометрию детали. В качестве альтернативы подойдет мелкозернистая наждачная бумага, наклеенная на ровное стекло.

Крышка подушки притирается абразивом, чтобы уменьшить ее глубину, в результате чего она будет более плотно удерживать вал. Чтобы наждак не забивался, его рекомендуют периодически поливать водой. После 1-1,5 минут обработки, крышку нужно установить на место и затянуть, проверив люфт

Важно не снять слишком много металла, поскольку распредвал перестанет вращаться. После установки он должен двигаться без люфта с небольшим, так называемым «бархатистым» усилием

Далее операция повторяется со второй крышкой опорной подушки, при этом ту крышку, которая обрабатывалась ранее, нужно снять, чтобы она не мешала определять степень люфта распределительного вала. После полного устранения люфта устанавливают обе крышки, и производят сборку двигателя. После запуска двигателя стук должен полностью прекратиться.

Отличие распредвала 21213 от 2106

Отличие распредвалов с Нивы и Классики

Комментарии 47

я так понял что на нивовском валу высоких оборотов не будет?

Добрый день Евгений. Просмотрел видео, прочел стену, не нашел ответа на интересующий меня вопрос. Мне досталась в наследство ВАЗ 21011 79г.в. 1.3 мотор, сток. В планах увеличения мощности и гонок нет, машина делается для спокойного круиза и поездок по межгороду. Подскажите пож. какой распредвал поставить чтоб не надо было переделывать ГБЦ и уменьшились провалы на низах. Заранее спасибо

11 мотор по своей натуре не очень любит низы. В 11 блоке поршень в ВМТ ровняется с концом цилиндра т.е. недоход отсутствует, поставишь вал с подъемом выше клапана загнет. Не трогай ничего, проблему плохой тяги на низах решит повышение холостого (если нет электронного ДХХ) смесь побольше сделай, и чтоб холостой

900 был, и/или выставь трамблер пораннее на 1-2 градуса, при этом расход по ГОРОДУ на стакан два возрастет. Такой уж 11 движок, если хочешь заменить одну деталь пол двигла придется поменять…

здравствуйте Евгений подскажите пожалуйста у меня ваз 2107 инжектор какой распредвал поставить 21213 или 21214 у меня ручная регулировка клаппанов, и есть ли разница распредвалов для инжектора и карбюратора заранее огромное спасибо!

Просмотр Гаража

Users37 сообщений

• Марка авто: ВАЗ-2106
• Откуда: Павлово

Advanced Members248 сообщений

• Марка авто: вишневая ВАЗ 2109 1988 г.в.
• Откуда: Орел

Users37 сообщений

• Марка авто: ВАЗ-2106
• Откуда: Павлово

Users87 сообщений

• Марка авто: ВАЗ 210610
• Откуда: Тверская обл.г.Конаково

Просмотр Гаража

Users37 сообщений

• Марка авто: ВАЗ-2106
• Откуда: Павлово

Устранение стука распределительного вала на 8 клапанном двигателе

Перед началом работы требуется снять крышку клапанов двигателя, снять крышку правой опорной подушки и вытащить клапанные толкатели. Это освободит доступ к распредвалу и при необходимости позволит его проворачивать для определения люфта, поскольку вал полностью разгружается.

При стуке распредвала ВАЗ-2114 или другой модели из этого ряда, наблюдается два типа люфта – продольный и поперечный и каждый из них имеет свой способ устранения.

Устранение продольного люфта

При продольном или осевом люфте, зазор появляется между задней опорной крышкой и фланцем распредвала. Чтобы устранить этот зазор, требуется подобрать уплотнительную шайбу. Для этого подойдет оцинковка толщиной 0,5 мм, из которой вырезается шайба с внутренним диаметром 25 мм и наружным 35 мм.

Как показывает опыт, этого достаточно, чтобы устранить осевой люфт распредвала. Еще один вариант – пыльник от подшипника 302, который устанавливают на генератор автомобиля, поэтому при замене их лучше не выбрасывать. Сняв пыльник, его нужно обжечь, чтобы избавиться от резиновой оболочки. В результате получается идеальная по размеру металлическая шайба.

После этого снимают заднюю опорную крышку, для чего ключом на 10 нужно открутить 2 гайки и один болт. Устанавливают шайбу, и крышка снова ставится на место

Важно, чтобы после затягивания вал вращался свободно, усилие может незначительно возрасти за счет устранения люфта, но не критично. Если распредвал сильно зажат и вращается с большим усилием или не вращается вовсе, нужно снова снять крышку и обточить шайбу. Бывает, что установка одной шайбы не убирает люфт, в этом случае нужно поставить еще одну или две шайбы

Бывает, что установка одной шайбы не убирает люфт, в этом случае нужно поставить еще одну или две шайбы.

Основные источники стуков на бензиновых и дизельных

Если внезапно возникший звук не даёт покоя, то нужно определиться с точным местом его происхождения, ведь двигатель состоит из нескольких взаимосвязанных узлов и деталей.

1. Стук клапанов. Они начинают стучать тогда, когда увеличивается зазор между рычагами и кулаком распредвала. Характер шума напоминает металлический лязг или цокот. Это чревато постепенным ростом зазора и, как следствие, ускоренным износом деталей. Своевременная регулировка клапанов позволяет избежать возникновения подобной ситуации.
2. Стук подшипников коленвала. В двигателе, а конкретно в распределительном вале, есть специальные вкладыши, которые со временем приходят в негодность. Их износ и приводит к появлению металлического негромкого, словно приглушённого звука в районе картера. Одним из признаков будет низкое давление масла — так называемое масляное голодание. Впрочем, подобное может возникнуть и по причине использования низкокачественного или поддельного масла. Здесь поможет полная замена субстанции и промывание всей системы, разумеется, с последующей установкой новых вкладышей.
3. Стук поршней (зазор между поршнем и цилиндром). Звук стучащего поршня также возникает вследствие износа. Как правило, он отчётливо слышен при запуске двигателя, однако с прогревом машины до рабочих оборотов исчезает, поскольку произошло расширение деталей.
4. Шумы в приводе распредвала (в цепи ГРМ). Здесь причина та же самая — вследствие естественного износа, некачественно выполненного ремонта или небрежной эксплуатации возникают ненужные зазоры в цепи ГРМ.
5. Стук форсунок. Справедливости ради этот звук нельзя называть стуком, скорее, он похож на стрекот, причиной которого становится нерегулярный уход. Форсунки требуют обслуживания хотя бы каждые 3–5 тысяч километров пробега. В противном случае происходит их засорение и, как следствие, владелец машины наслаждается стрекотанием, доносящимся из-под капота.
6. Стук «пальцев». Возникает из-за использования некачественного топлива. Звук звонкий, металлический, хорошо различим даже при высоких оборотах.
7. Стучат вкладыши шатунов. Неисправность данных элементов можно диагностировать так: при появлении звонкого стука с запуском двигателя с каждого цилиндра в порядке очереди необходимо снять провод высокого напряжения. Если появление постороннего шума становится меньше, то вы нашли проблемный цилиндр.
