Как отрегулировать сцепление своими руками
При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.
На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:
- 86 мм от кронштейна коробки передач до вилки сцепления;
- 60 мм от кронштейна до обжатой части наконечника троса.
Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.
Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.
После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.
Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.
Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.
Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:
- установить ТС на яму или подъемник;
- снять защиту поддона картера;
- отсоединить датчик уровня тормозной жидкости;
- убрать пробку от бачка гидропривода;
- для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
- бачок гидропривода заполняется жидкостью;
- подсоединить приспособление;
- снять заглушку;
- установить штуцер для прокачки;
- нажать на фиксатор, избегая его натяжения;
- вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
- включить насос;
- дождаться, пока в сливаемой жидкости не будет пузырей;
- закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
- зафиксировать трубопровод гидропривода;
- для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
- нажать на фиксатор, не воздействуя на него в сторону натяжения;
- вытянуть трубопровод гидропривода;
- включив насос, наполнить шприц жидкостью, спустив его в систему;
- повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
- при необходимости нужно долить рабочую жидкость в бачок.
Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.
Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.
Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.
Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать
Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы.
Устройство и виды сцепления: особенности подключения привода
Перед тем, как перейти к неполадкам и тугой педали, необходимо отдельно уделить внимание устройству сцепления. Стандартное сцепление, установленное на автомобиль с механической трансмиссией, включает в себя:
- ведущий диск;
- ведомый диск сцепления;
- выжимной подшипник;
- муфту выключения и вилку сцепления;
- привод сцепления;
- корзину сцепления.
Существует несколько разновидностей сцепления:
- однодисковое, двухдисковое или многодисковое (по количеству ведомых дисков);
- сухое или мокрое (тип рабочей среды);
- с механическим или гидравлическим приводом.
Механический способ подключения педали к выжимному подшипнику осуществляется посредством тросика, подключенного к вилке сцепления, которая механическим способом нажимает на выжимной подшипник, который размыкает диски сцепления.
В случае с гидравлическим способом управление нажимом выжимного подшипника осуществляется посредством жидкости. В этом случае при нажатии на педаль сцепления в гидравлическом контуре создается избыточное давления, которое, в свою очередь, воздействуя на гидравлическую часть выжимного подшипника, который размыкает диски сцепления.
Также необходимо акцентировать внимание на том, что правильно отрегулированная педаль сцепления (если предусмотрены регулировки на конкретной модели) должна иметь свободный ход
Скрипит педаль сцепления на ВАЗ-2110
Автомобиль: ВАЗ-2110. Спрашивает: Дмитрий Аксёнов. Суть вопроса: стала скрипеть педаль сцепления на ВАЗ-2110, что делать?
Блинский, опять бяда! Стала скрипеть педаль сцепления на ВАЗ-2110. Сначала тихо скрипела, а теперь все сильнее. Осматривал там в педальном узле, пытался смазать, но не могу найти где. Что делать, если скрипит педаль всё сильнее?
Почему скрипит педаль сцепления на ВАЗ-2110
Специалисты отмечают, что педаль сцепления на ВАЗ-2110 не тугая, по сравнению с другими отечественными автомобилями. Это даже заметно в том случае, когда высыхает смазка на трущихся частях передачи выжимного усилия.
The following two tabs change content below.
Причины
На схеме красными стрелками отмечены места, где может появляться скрип по причине отсутствия смазки.
Когда долго ездить на авто и не проводить его техосмотр, то это станет причиной того, что водитель будет чувствовать дискомфорт при движении, например, скрип при нажатии на педаль сцепления.
Обычно доработку и устранение такой неполадки проводят путем сверления большего диаметра отверстия на валу крепления педали к кронштейну кузова
Делать это можно и самому.
Перед работой важно найти подходящий по диаметру вал, который будет поставлен в гнездо.
После установки нового вала на него потребуется капать каждый день по 4-6 капель масла, пока он не приработается.
Масло будет попадать в зазор между втулкой и кронштейном, что предотвратить скрип педали при нажатии.
Другие возможные источники скрипа
Выводы
После такого мероприятия педаль будет выжиматься легче. Для этого не потребуется проводить ремонт коробки. Такие доработки можно делать не только на ВАЗ 2110, но и на других авто новых моделей отечественного производства.
Видео про смазку вилки сцепления без разбора коробки
Всем привет! Продолжаем издеваться над машиной, и на этот раз будем делать педаль сцепления мягче и тише.
Думаю, многие владелицы десяток и других переднеприводных ВАЗов замечали, что педаль сцепления со временем становится туже и появляется скрип. Причин тому может быть несколько, и я хочу рассказать о борьбе с одной из них. В поисках причины тугой педали и скрипа, я пошел по легкому пути и сначала, попробовал смазать тросик и бобышку, что естественно не принесло какого либо эффекта. Исключив тросик, я двинулся дальше.Причиной тугой педали и скрипа является трение, которое возникает между втулками и осью вилки выключения сцепления. Происходит это по тому, что со временем смазка теряет свои свойства. Основным источником проблемы является именно нижняя втулка, т.к. она металлическая, а как известно, метал без смазки скользит с большой неохотой, рисками задирами т.е. с избыточным трением. Верхняя втулка пластиковая и даже без смазки ось в ней неплохо скользит.
Таким образом, основной задачей является смазка нижней втулки. В идеале, следовало бы скинуть коробку, заменить обе втулки на новые и набить их свежей смазкой. Но так как у нас достаточно более важных дел, и скидывать коробку почем зря, как то не входило в мои планы. Я решил воплотить доработку, о которой узнал уже очень давно, но как всегда руки не доходили.

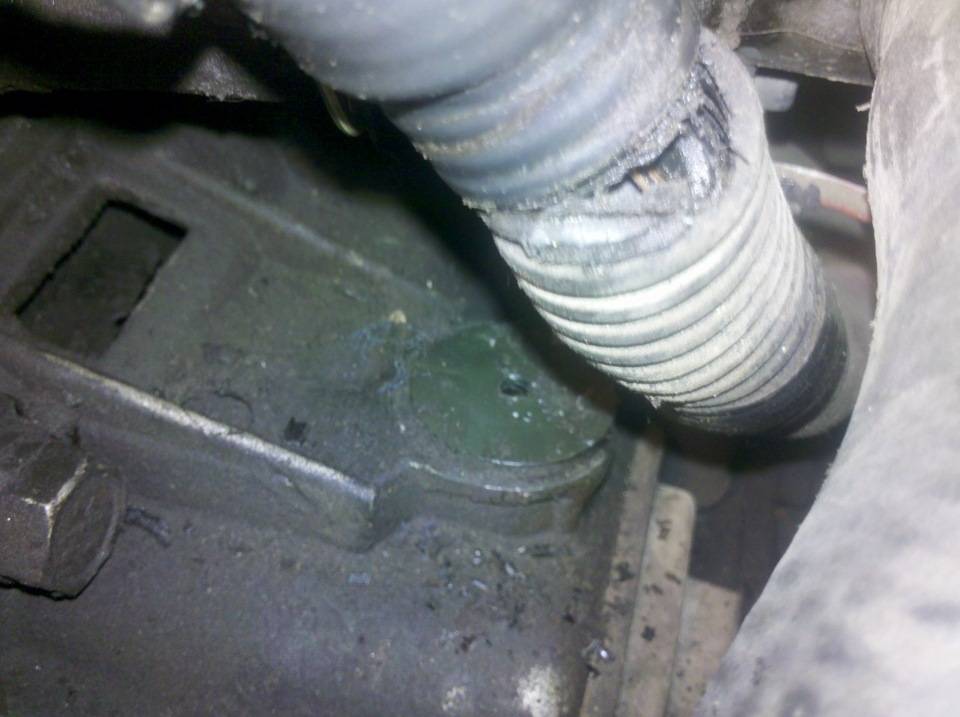

Суть доработки заключается в том, чтобы просверлить отверстие в пластиковой втулке оси вилки сцепления, и затем через это отверстие смазать обе втулки.
Звучит всё очень просто, да и на деле выходит то же.Далее по порядку:Скидываем короб воздушного фильтра, чтоб не мешался.Находим эту самую втулку. А находится она на КПП, строго под термостатом.
Сверлим в ней отверстие диаметром примерно миллиметра три, чтобы пролез носик шприца. Кстати, для того чтобы достать до втулки, понадобится достаточно длинное сверло. Наверное можно попробовать засверлиться и коротким, но будет мешать жгут проводов и патрубки СО. Сверлить нужно пока сверло не упрется в ось вилки.
Затем набираем в шприц масло, я использовал трансмиссионное, и потихоньку заливаем в отверстие. Масло будет уходить не быстро, т.к. втулка плотно прилегает к оси.
Поломка поломке рознь, каждая проявляется по-разному. Одна может годами трепать нервы, то пропадая, то появляясь снова, а вторая проявляется мгновенно и в самый неподходящий момент. Одна из таких — провал педали сцепления на ВАЗ-2110. Случай, конечно, неприятный, но далеко не смертельный. В большинстве случаев каждый автомобилист сможет восстановить работоспособность сцепления своими руками, главное — знать причины и что делать.
Причины и починка проваливающейся педали сцепления в ВАЗ-2110
Это довольно популярная модель отечественного концерна. Она отличается одновременно универсальностью, надежностью на дорогах разного типа и недорогой ценой. В технических характеристиках машины указано, что это пятиместный транспорт, с двигателем в передней части и с передним же приводом. В народном обиходе эта модель называется «десятой» или «десяткой». Сцепление здесь однодисковое, сухое с диафрагменной пружиной. Привод приводится в движение с помощью специального троса.
Чаще всего проблемы наблюдаются, если трос порван, тогда педаль не только может провалиться в пол, она полностью отказывается работать. Гораздо непонятнее, что означает такое явление, если тросик целый, а неисправность все-таки имеет место. В целом причин тут очень много, так как сцепление является одним из самых уязвимых мест автомобиля ВАЗ не только десятой модели, но и любой другой.
Причины и их устранение
Первое, что нужно сделать, в независимости от модели автомобиля, проверить состояние тросикового привода сцепления, в большинстве случаев проблема именно в нем.
Чтобы ее решить, нужно с помощью WD-40 или другой жидкой смазкой (машинным маслом) смазать тросик и саму втулку, в которой она находится.
Используйте для этого масленку или шприц, а с ВД 40 вообще все просто. Если это не помогло, то замените тросик целиком.
После процедуры, выждите несколько минут, чтобы смазка распределилась по трусику и несколько раз выжмите сцепление. Это должно помочь устранить скрип.
Второе, на что следует обратить внимание, это возвратная пружина, которая находится под педалью. Также, может быть конструктивно предусмотрена вторая пружина, которая расположена сверху
Возможные источники скрипа показаны на рисунке стрелками.
Именно по причине ржавления этих пружин со временем появляется скип.
Решается проблема их смазкой, для этой задачи подойдет Литол или другой аналог. Если это не помогло, то замените механизм.
Способы регулировки сцепления
Все работы по диагностике и регулировке проводятся только на заглушенном двигателе. Чтобы выявить необходимость корректировки фрикционной муфты, следует выполнить несколько несложных действий. Нужно нажать два-три раза на педаль – не должно доноситься никаких стуков, скрипов и других посторонних шумов. Педаль должна двигаться свободно, без заедания. Если есть подозрение, что педаль подклинивает, но визуально все в порядке, следует произвести следующие манипуляции:
- выжать педаль рукой до конца;
- отпустить педаль, но сделать это так, чтобы рука находилась на ней, тем самым можно было чувствовать ее движение, но не мешать ее ходу.
Рукой можно почувствовать даже малейшие заедания или рывки при возвращении педали в своё начальное положение. Если наблюдаются характерные подёргивания, необходимо произвести регулировку.
Расстояние полного хода педали должно быть не более 146 мм, допускается меньше. Поводок тросика должен двигаться относительно рычага вилки не более 27 мм. В норме биение фрикционных накладок диска не должно превышать 0,5 мм. Между заклёпкой, удерживающей накладку, и самой накладкой должно быть расстояние не менее 0,2 мм, меньше не допускается.
На автомобиле Лада Гранта устанавливается обычный трос сцепления, ничем не отличающийся от троса, устанавливаемого на предыдущие модели ВАЗ. Разница лишь в том, что на современных авто трос оснащается наконечником авторегулировки натяжения. Механизм удобен тем, что по мере износа деталей сцепления и вытягивания троса, автоматически регулирует натяжение.
Другие причины скрипа
Если в расчетах все идеально, а неприятный звук от вас не отстает, то нужно искать других виновников:
- Пластиковая втулка педали. Она может «притереться» к кронштейну и издавать скрипы. Тут все довольно просто, ищем место крепления, вероятно оно ослабло. Подтягиваем. Затем обязательно повторяем процедуру с тросиком
- Поводок наконечника. Вы заметите это еще на первом этапе. Если он скрипит, то надо поменять. Благо в продаже таких деталей полно, да и сам процесс замены не из трудных. Открутили старый — прикрутили новый. Затем снова замеры и регулировка по инструкции выше
- Потеря смазки первичного вала. Это уже проблема самой коробки. Тут решение понятно: смазка.
Если же вы провели все эти мероприятия по ремонту, но от неприятности так и не избавились, то лучшим советом будет визит в автосервис или к официальному дилеру. Расскажите мастеру о том, что вы самостоятельно пытались исправить, но результата не добились. Тогда он сразу будет искать в других местах и не потратит много времени на ремонт.
Как устранить скрип педали сцепления на автомобиле Рено Логан без заезда на сервис?
Опытные автомобилисты не только могут самостоятельно заменить подшипник передней ступицы Logan, но и на слух определяют локацию посторонних звуков от механизма муфты. Это позволяет им оперативно его устранить источник акустического дискомфорта. Но бывает, что шум появляется в ходе движения, когда точно установить причину не удается. В этом случае приходится переходить по пунктам:
- Смазать тросик.
- Смазать зубчатый сегмент педального узла.
- Очистить и нанести новую смазку на опорный узел вилки.
- Заменить втулки педального кронштейна.
- Заменить тросик.
- Заменить выжимной подшипник.
Поскольку износ тросика – это одна из самых актуальных проблем, то есть смысл начинать борьбу с посторонним шумом именно с него. Бывали случаи, когда трос начинал двигаться вместе с оплеткой, а при ее заклинивании получался треск.
Смазываем тросик
Есть определенный тип водителей, которые считают, зачем лишний раз «париться» – проще поставить новый, и избавиться таким образом от скрипа педали сцепления на авто Рено Логан навсегда. Возможно, с этим мнением можно и согласиться, но только новый трос все же следует промазать – так он будет работать долго и надежно.
Другой тип автовладельцев утверждает, что смазывать любые тросики категорически нельзя, мол, так он обрекается на медленную смерть от абразива, который образовывается от грязи и песка. С этим позвольте не согласиться, потому что практика показывает, что смазанный трос безотказно работает в любых условиях.
Чем смазывать? Одни используют графитовую смазку или Литол, другие – WD-40. Аэрозоль в последнее время стал чуть ли не панацеей от всех неполадок, связанных с трением, коррозией и еще целым рядом явлений. Однако если прислушаться к специалистам, все перечисленные варианты неприемлемы. Литол, к примеру, начинает застывать уже при -15°C, что недопустимо.
Оптимальным вариантом принято считать смазку ЦИАТИМ 221, которая отлично справляется в малонагруженных узлах трения при температуре от -60 до +120°C. Смазка наносится на открытые участки троса, при этом делаются возвратно-поступательные движения.
Смазка паза зубчатого сегмента педали
Шум со стороны педального узла внутри салона бывает связан с зубчатым кулачком педали муфты, который расположен под приборной панелью. В зубчатом сегменте расположен паз, по которому проходит трос управления.
Для устранения проблемы постороннего шума достаточно смазать Литолом внутреннюю плоскость паза. Перед началом операции тросик нужно потянуть на себя и извлечь его из специального держателя педали.
Смазываем опору вилки
В случае, когда педаль сцепления на Рено Логан продолжает скрипеть, нужно осмотреть еще один узел – опору вилки. При необходимости ее нужно очистить и положить новую смазку. Простая на первый взгляд операция требует наличия довольно внушительного набора:
- Силиконовая смазка в аэрозольной упаковке.
- Очиститель для тормозных дисков и сцепления в аэрозольном баллончике.
- Круглая кисточка с длинной ручкой для удаления сильного загрязнения.
- Пластичная смазка класса NGLI, например, Mobilgrease XHP 222, Chevron NLGI 2. Смазки отличаются темно-синим цветом.
- Одноразовый пластиковый шприц на 10 мл. Колпачок нужно обрезать под углом, именно с его помощью выполняется смазывание.
Довольно часто причиной скрипа из муфты является опора вилки, причина – грязь и все ее разновидности. Многим процедура помогает, поэтому не стоит пренебрегать. Особых трудностей с реализацией нет – это не замена шаровой опоры Renault передней подвески. Технология заключается в следующем:
- Открыть капот моторного отсека.
- Потянув трос на себя, вывести наконечник из прорези вилки выключения.
- Снять резиновый пыльник с основания вилки.
- Пыльник очистить и обработать силиконовой смазкой, после вытереть его насухо.
- Отвести вилку до упора влево и обработать упор очистителем, сильные загрязнения убирать при помощи кисточки.
- Смазать упор пластичной смазкой при помощи шприца.
- Установить пыльник и трос на штатное место.
Перед проведением работ, чтобы обеспечить комфортный доступ, нужно снять бачок с жидкостью ГУР и шланг воздушного фильтра. Бачок полностью снимать не следует – достаточно подвесить на проволоке.
Если скрип педали сцепления на автомобиле Рено Логан остался после проведения перечисленных операций, то можно попытаться смазать в салоне втулки на педальном узле. Нужно признать, такая мера вряд ли будет эффективной, по рекомендации производителя изношенные втулки подлежат замене.
Как устранить проблему
Зная о неисправности системы, нужно принимать меры по ее ремонту. Для начала следует определить поломку, ведь вполне вероятно, что сломалась только одна деталь.
Дополнительно!
Лучше сменить «сцепу» полностью, это хоть и обойдется дороже, но вся система будет работать эффективно.
Не желая тратиться, незначительные проблемы можно решить самостоятельно:
- смазкой или заменой подшипника муфты выключения;
- замену жидкости в гидроприводе с последующей прокачкой;
- сменой колодок ведомого диска или пружин, если элементы изношены, ослаблены, либо деформированы;
- заменой корзины и всех деталей на новую сборку, рекомендованную изготовителем автомобиля.
Даже если эти действия произведены, тугость все еще может оставаться. Тогда нужно попробовать заменить тросик, очистить его рубашку от грязи и коррозии, а также смазать ее машинным маслом. У гидравлических систем также могут быть неисправности цилиндров, что также достаточно серьезно.
Лопнул тросик сцепления
В любом случае, наиболее точную диагностику могут провести в сервисах, где узлы разбирают и определяют их пригодность к использованию. Там же автомобиль приведут в порядок и исправят тугость рычага, которая мешает комфортному вождению.
Как смазать вилку сцепления приора
Подскажите где на форуме тема про смазывания вилки сцепления и тюнинг из бутылки пластиковой. Болит уже нога по пробкам тугая педаль сцепления. Тросик купи нормальный и отрегулируй, чтоб он не был внатяг, а то нарегулируют херни, что тросс в процессе езды постоянно натянут и перетирается от вибраций слой фторопласта, и потом трос еле ходит.
Тросик купи нормальный и отрегулируй, чтоб он не был внатяг, а то нарегулируют херни
там вроде само все регулируется Нормальный это какой ?
Где там само регулируется? Или в Приоре нету гаек регулировочных?
Где там само регулируется? Или в Приоре нету гаек регулировочных?
Как самостоятельно и по правилам повысить напряжение генератора ВАЗ-2110
перетирается от вибраций слой фторопласта
там вроде само все регулируется Нормальный это какой ?
Где там само регулируется? Или в Приоре нету гаек регулировочных?
Какой слой? Там вся втулка фторопластовая.
Слой на тросе, смотри внимательно, трос тоже покрыт слоем фторопласта.
заменил трос на новый и масла туда еще нафигачили шприцом
Можешь идти покупать новый тросс.
Там пары трения фторопласт-фторопласт, масло ща абразива насобирает с коробки, и сотрет фторопласт снова. Смотри внимательно, на качественных тросах даже фиолом смазывают тросик на заводе и пыльничек обязательно на входе ставят.
заменил трос на новый и масла туда еще нафигачили шприцом
Этого не требовалось. Есть мнение что оно может убить оболочку троса или иным способом воспрепятствовать расчетному трению и ресурсу троса. Прежде чем что то делать, надо спросить на ЛОЛе…
новый поставлю если че.
Смотри внимательно, на качественных тросах даже диолом смазывают тросик на заводе и пыльничек обязательно на входе ставят.
Я когда первый раз трос менял на 10-ке все проклял). Как же неудобно. Второй раз легче далось. А по сабжу второй раз менять не будешь скорее всего – привыкнешь когда ногу накачаешь)
Сцепление sachs
В производстве сцеплений для различных марок авто есть и свои инновации. Сцепление, как и все остальные механизмы, быстро изнашивается, и каждый водитель задается вопросом, как выбрать нужный механизм. Стиль вождения и условия эксплуатации прямо пропорциональны сроку службы. Поэтому специалисты компании sachs, учитывая все пожелания водителей, выпустили в продажу совершенно новые, экологически проверенные маховик, выжимной подшипник, диск сцепления и рабочий цилиндр, компактные узлы сцепления и другие не менее интересные конструкторские решения. К таким новинкам относятся:
- Корзина сцепления типа MZ, имеющая вытяжное действие.
- XTend с автоматической компенсацией износа.
- Маховик двухмассовый ZMS.
- Выжымной подшипник типа CSC.
- Сверхкомпактный узел сцепления (для спортивных машин).
Какое сцепление поставить, выбирать вам, но если водитель бережно относится к своему авто, замену можно производить после 100 000 км пробега. Педаль сцепления — это своеобразный индикатор технического состояния двигателя и трансмиссии.
2 Шум в сцеплении – замена выжимного подшипника
Если при нажатии на педаль сцепления возникает шум, виновником, чаще всего, является выжимной подшипник. Это очень важная деталь механизма, способная служить практически неограниченное время. Причиной его поломки является неумелое пользование сцеплением. Он кратковременно работает под нагрузкой только при выжиме педали, и если ее долго держать при включенной передаче, то испытывает повышенную нагрузку, выходит из строя.
Звук, исходящий от подшипника, появляется при неполностью выжатом сцеплении. Если педаль нажата до упора, шум исчезает. Также его не слышно, когда она возвратилась в исходное положение. Шуметь будет, если неправильно выставлен зазор в гидравлическом приводе сцепления. Это расстояние между рабочим штоком и вилкой. Если выставить правильно, шум исчезнет.
Приступая к замене подшипника, придется снять коробку передач. Дальнейшие операции очень просты:
- берем отвертку и отводим пружины, которыми подшипник крепится к вилке;
- снимаем его с вала, потянув на себя;
- демонтируем пружину, осматриваем ее и сам подшипник.
Может оказаться, что он в хорошем состоянии, а изношена сама пружина. Тогда меняем ее и продолжаем пользоваться старым подшипником. Но если уже купили качественный новый, а не китайский, то лучше поменять. Ведь замена дело простое, но до этого снимаем коробку, а это не так легко.
Устанавливая новую деталь, смазываем шлицы первичного вала КПП смазкой ЛСЦ-15 или Литол-24. Она при эксплуатации постепенно исчезает, и это тоже может стать причиной стуков и шумов. Без нее происходит повышенное трение, шлицевая часть вала и ответная на диске приходят в негодность, потребуется их преждевременная замена.
