Какая цена у нового радиатора печки на ВАЗ-2114 и цена работ по его замене

Диагностика неисправностей радиатора печки

Если печка стала работать менее эффективно, сразу менять радиатор не стоит. Причинами этой неприятной ситуации могут стать:

• не открывающийся до конца кран системы отопления;
• вышедший из строя термостат;
• забившаяся система охлаждения.

Поэтому перед демонтажем радиатора печки обязательно следует проверить эти варианты.

Признаки неисправности

Радиатор отопителя обычно выходит из строя по двум основным причинам:

В первом случае трубки радиатора изнутри забиваются грязью, продуктами коррозии и износа. В результате циркуляция ОЖ в системе отопления замедляется или прекращается совсем, и проходящий через печку воздушный поток не успевает прогреваться до нужной температуры. В салон начинает поступать холодный или чуть тёплый воздух.

Течь возникает в результате механических повреждений, рассыхания или коррозии материала радиатора. Чаще всего нарушается герметичность в местах соединений трубок с бачками. Сразу заметить течь иногда бывает сложно, особенно если ОЖ начинает вытекать внутрь печки. Однако через некоторое время в салоне появится неприятный запах антифриза, а стёкла автомобиля изнутри покроются маслянистым налётом. При этом заметно снизится уровень ОЖ в расширительном бачке.

Ремонт или замена

Забитый радиатор можно попытаться восстановить очисткой щелочными и кислотными растворами химически активных веществ. При этом чистку алюминиевых теплообменников рекомендуется производить только кислотными растворами, а медных — щелочными. Промывку можно выполнять как с демонтажем радиатора, так и без него.

Гораздо сложнее устранить течь. Сначала находится место течи, затем оно запаивается мощным паяльником с использованием специального припоя и флюса. Использование клея и холодной сварки позволит устранить проблему лишь на непродолжительное время. Медный радиатор запаять гораздо проще. Алюминий, в отличие от меди, с трудом поддаётся пайке.

В любом случае отремонтированный радиатор — лишь временное решение проблемы. Поэтому специалисты рекомендуют в таких случаях менять теплообменник на новый.

Какой радиатор печки выбрать: медный или алюминиевый

Многие задаются вопросом: какой радиатор печки лучше – медный или алюминиевый? Здесь не может быть однозначного ответа, каждый имеет свои недостатки и свои преимущества.

Принцип работы отопителя

Чтобы сделать правильный выбор, нужно знать принцип работы системы отопления в автомобиле.

Тепло в салон автомобиля попадает от двигателя, это побочный эффект от его работы. Тепло образуется в результате сгорания топлива и от трущихся поверхностей. Для отвода тепла от сильно нагретых деталей двигатель оборудован системой охлаждения, составной частью которой является отопление салона. Поэтому чем сильнее нагревается мотор, тем лучше отопление. Горячая охлаждающая жидкость подаётся в радиатор отопителя, а вентилятор, пропуская воздух через него, рассеивает тепло по всему салону.

Температура выходящего из дефлекторов воздуха регулируется краном, расположенным на магистрали между мотором и печкой. Это обычная запорная арматура с механическим или электрическим приводом, она регулирует количество охлаждающей жидкости, которая пройдёт через отопитель (увеличивая температуру на блоке управления, кран открывается больше, уменьшая температуру, он закрывается). От его работы очень сильно зависит то, как будет работать печка. Если он неправильно работает (не полностью открывает проход для жидкости), то в салоне будет холодно.

Также немаловажным фактором является температура «за бортом», даже хорошо работающий отопитель в холодную погоду будет греть немного хуже, поскольку жидкость недостаточно нагревается, из-за этого отопление становится недостаточным. Большое влияние оказывает термостат: если он работает некорректно, то какой радиатор не ставь, а из дефлекторов будет дуть холодным. Для начала нужно проверить исправность работы всей системы в целом, а потом задумываться о замене.

Устройство

Радиатор системы отопления схож со своим старшим братом из системы охлаждения. И функции у них схожи, только большой отдаёт тепло в атмосферу, а малый в салон. Оба имеют в своей конструкции два бачка, которые соединены между собой трубками. К трубкам посредством пайки крепятся пластины, увеличивающие площадь охлаждения (чем больше пластин, тем больше теплоотдача)

Поэтому при выборе нужно обращать особое внимание на количество пластин. Сделать это можно, поставив оба экземпляра вместе и визуально осмотрев плотность пластин

У какого радиатора плотность больше, у того и теплоотдача выше. К одному из бачков прикреплены патрубки входа и выхода жидкости. Некоторые модели оборудуются местами для крепления к автомобилю.

Медный радиатор печки

1. Медь обладает большей теплопроводностью, нежели алюминий. А с увеличением теплопроводности улучшается отопление.
2. Ремонтопригодность. Медь мягкая и не повреждается из-за незначительных вмятин. Даже при появлении трещин лопнувшие трубки можно запаять, оставив теплопроводность неизменной.
3. Медный радиатор оборудован бачком из такого же материала, что значительно улучшает его эксплуатационные характеристики.

Недостатки

Алюминиевый радиатор

• Первым и самым главным преимуществом будет его цена. Она меньше, чем у его медного собрата почти в два раза.
• При увеличенном количестве пластин (увеличенной площади охлаждения) теплоотдача будет меньше, чем у медного, но уже не так значительно.
• Распространённость на рынке новых автомобилей. Автомобили последних лет выпуска, производимые в нашей стране, оборудованы алюминиевыми радиаторами.

Недостатки

• Маленькая теплопроводность материала – самый большой минус.
• Неремонтопригодность: при повреждениях трубок их невозможно запаять, и приходится менять весь узел. А пластмассовый бачок можно повредить малейшим ударом. Некоторые экземпляры могут быть с трещиной бачка уже из коробки. Есть «умельцы», которые меняют бачки, но это ненадёжно, и есть большая вероятность выхода из строя всей печки.
• Подверженность коррозии. Алюминий больше подвержен образованию коррозии, что приводит к ухудшенной теплоотдаче и образованию подтёков и выходу из строя всей системы отопления салона.

Резюмируя всё выше перечисленное, можно сказать, что забиваются грязью оба вида одинаково, как изнутри, так и снаружи. И если снаружи устройство промыть есть возможность, то внутри сделать это качественно проблематично. И если система охлаждения вашего мотора чистая (делался капитальный ремонт двигателя, либо новый автомобиль), то лучше подобрать медный вариант, если это возможно сделать для вашей модели. Ну а если состояние водяной рубашки неизвестно, лучше взять алюминиевый и заменить его через несколько сезонов таким же дешёвым вариантом.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Алюминий или Медь

Очевидные плюсы алюминиевого радиатора:

• наличие боковых ребер намного больше, чем у конкурента
• ширина каналов для потока воздуха больше (такой факт позволяет существенно снизить риск разбиваемости, а так же повышает эффективность подачи тепла на холостом ходу)

Очевидный минус алюминиевого радиатора:

• очень быстро нагревается и так же быстро остывает (теплоотдача равна 209,3 Вт/м.град)
• как только обнаружили течь – под замену, такой агрегат реанимации не поддается

Очевидные плюсы медного отопителя:

• долго нагревается и так же долго остывает (скорее, плюсом является вторая часть свойства радиатора), теплоотдача равна 389,6 Вт/м.град
• можно реанимировать: как только появилась течь нужно просто запаять дырку

Очевидные минусы медного отопителя:

• ребер меньше чем у конкурента
• каналы мелкие и узкие, они имеют свойство быстро забиваться, что ухудшает прогрев и добавляет поводов для ремонта
• на холостом ходу практически не греет
• трудно найти качественный медный отопитель, так как практически все, кто изготавливает агрегаты из такого материала, используют примеси, могут покрасить исходный материал, что, естественно, снижает свойство теплоотдачи

На сегодняшний день алюминиевый радиатор явно популярнее медного. И это связано прежде всего с трудностью найти качественный медный агрегат. А если вам и улыбнулась удача, то цена на медный радиатор печки ВАЗ 2114 будет в разы больше, чем на радиатор из алюминия. В среднем. Алюминий вы возьмете от 1000 рублей, а медь от 1700 рублей! Это еще хорошо, если ставить будете самостоятельно, в сервисе замена радиатора встанет 800-1000 рублей, в среднем. Кстати, если вы самостоятельно не сможете запаять протекший медный отопитель, то каждый раз возить его в сервис – это очень накладно выйдет, на лимузин сможете накопить. А так как все запчасти ВАЗ имеют свойство быть несовершенными, имейте ввиду, что вам так или иначе придется с этим столкнуться. Так что задумайтесь, стоит ли брать медный радиатор печки ВАЗ 2114.

ЗАМЕНА

Замена радиатора печки ВАЗ 2115 (ВАЗ 2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:

• Различные отвертки (крестовые, шлицевые, разной длины и размеров);
• Набор комбинированных ключей;
• Умелые руки и максимум терпения и аккуратности.

Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.

Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:

Не забудьте первым делом – слить охлаждающую жидкость

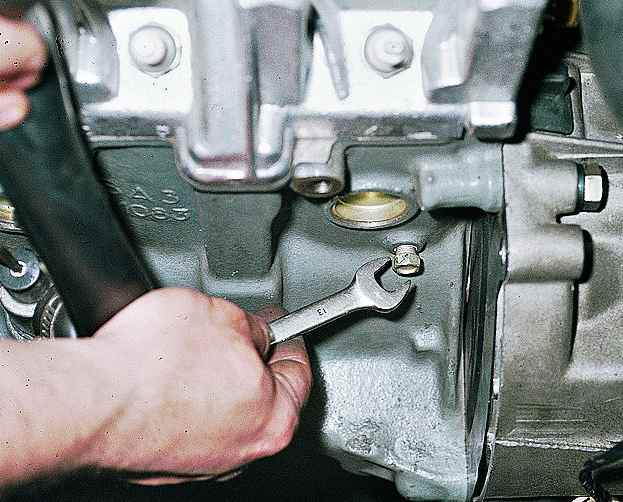

1. Слить охлаждающую жидкость. Сначала снимаем пробку расширительного бачка и сливаем антифриз из основного радиатора, затем откручиваем пробку в блоке цилиндров и сливаем жидкость из блока.
2. Снять автомагнитолу в салоне.
3. Демонтировать заглушку, затем открутить шурупы рамки крепления комбинации приборов (всего четыре шурупа ­– два сверху и два снизу). Щиток приборов при этом не вынимается.
4. Удалить с блока управления печкой все ползунки и ручки.
5. Снять кожух рулевой колонки (крепления сверху и снизу).
6. Демонтировать крышку диагностического разъема (находится под прикуривателем), отвернуть саморезы крепления самого разъема.
7. Разъединить разъем прикуривателя.
8. Далее следует отсоединить все штекера, которые находятся на центральной консоли. Их лучше пометить, чтобы потом не перепутать при сборке.
9. Вынимаем блок сигнализаторов, открутив два шурупа. Теперь центральная рамка панели приборов свободна, можно демонтировать ее. Еще теперь удобно добраться до штекера подсветки прикуривателя, разъединяем и его.
10. Бардачок держится на 6 саморезах. Снимаем бардачок.
11. По бокам панели приборов есть крепежи (по одному саморезу сверху и по одному снизу). Отворачиваем их.
12. Откручиваем болты кронштейна крепления блока управления двигателем и снизу болты крепления железного каркаса с левой и правой стороны (к днищу автомобиля).
13. Отворачиваем саморезы, на которых держится блок регуляторов печки.
14. Снимаем пластмассовые обшивки передних верхних кузовных стоек. Они крепятся саморезами.
15. Между панелью и рулевой колонкой есть шуруп на панели, откручиваем и его. Теперь вся панель ослаблена, нужно ее подать в сторону сидений и немного вверх. Желательно с правой стороны воспользоваться ромбовидным домкратом, чтобы зафиксировать панель в отжатом состоянии и добраться до радиатора отопителя.
16. Добираемся до хомутов на патрубках радиатора печки и ослабляем их. Сдергиваем патрубки. Под ними предварительно желательно проложить тряпку, чтобы остатки стекающей жидкости не впитались в ковролин напольного покрытия.
17. Сам радиатор в корпусе печки держится на трех саморезах. Отворачиваем шурупы и достаем его.

Теперь остается новую деталь установить на место и собрать все в обратном порядке. Для того, чтобы в салоне было теплее, прокладываем его поверхность слоем поролона толщиной приблизительно 1,5 мм.

Проверка работоспособности после проведения замены производится до того, как будет собрана панель приборов. Устанавливается радиатор печки, крепятся патрубки, заливается антифриз и запускается мотор. Если тосол не течет, и система отопления ВАЗ 2114 нормально функционирует (воздух в салоне нагревается в должном режиме), то значит, что замена радиатора отопителя прошла успешно, и можно полностью устанавливать все детали на место.

Сколько данный ремонт стоит в сервисе?

При должной сноровке провести демонтаж старого элемента отопления можно самому, даже без снятия консоли. Понятно, что процедуру гораздо легче проводить при снятой консоли, но при недостатке времени провернуть замену можно и так. Для работы не нужна яма или подъемник, но в холодные дни заниматься ремонтом не стоит. При отсутствии условий лучше обратиться за квалифицированной помощью к мастерам в сервис. Цена за эту работу, в зависимости от региона, стартует от 1500 тысяч рублей и выше. За ремонт поломки на ВАЗ такая цена довольно велика, но она обусловлена трудным доступом к заменяемому элементу.

Меняем без снятия панели

Но какой бы метод не использовался, сначала придется сливать охлаждающую жидкость из системы. Поэтому заранее придется припасти антифриз в нужном количестве.

Первым разберем метод замены без снятия панели. Как уже упоминалось, для этого придется в некоторых местах делать разрезы.

Для выполнения работ потребуется:

• Набор отверток разной длины;
• Полотно ножовки по металлу;
• Плоская емкость для слива остатков ОЖ с радиатора;
• Ветоши.

Подготовив все и слив ОЖ с системы охлаждения, можно приступать к работам:

1. Демонтируем из панели вещевой бокс (бардачок), для чего необходимо выкрутить 6 винтов его крепления;
2. Снимаем боковые накладки на центральной консоли;
3. Полотном по металлу делаем необходимые разрезы: Первый разрез – вертикальный , делаем на внутренней стенке панели возле центральной консоли (за металлической планкой бардачка). Причем здесь придется делать два разреза.
   Второй разрез – горизонтальный , проходит в верхней части по задней стенке проема под бардачок.

   Третий – тоже вертикальный , но не сквозной. Делается он справа на задней стенке нижней вещевой полки панели;

4. После всех разрезов часть панели вместе со стенкой можно отогнуть вниз, что обеспечит доступ к радиатору. Отгибаем эту часть и фиксируем;
5. Откручиваем ближний кронштейн крепления троса управления заслонкой системы обогрева и отводим трос в сторону;
6. Послабляем хомуты патрубков подачи ОЖ на радиатор. При этом следует под места соединения подставить подготовленную емкость, поскольку из теплообменника будет вытекать жидкость. Снимаем патрубки;

7. Откручиваем три винта крепления радиатора, извлекаем его и сразу же осматриваем.

После проводим замену теплообменника, фиксируем его в посадочном месте, подсоединяем к нему патрубки и зажимаем хомутами. Чтобы патрубки насаживались легко, смажьте их мылом.

На этом этапе работ следует заполнить систему охлаждения жидкостью и прогнать ее для удаления воздушных пробок.

Далее остается удостовериться, что места соединения патрубков с радиатором не подтекают, а заслонка и краник подключены без ошибок.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как заменить охлаждающую жидкость у ВАЗ 2106

После этого остается вернуть на место отрезанную часть панели и зафиксировать. Для этого можно воспользоваться саморезами и пластинками.

Главное, провести фиксацию в нескольких местах, чтобы в дальнейшем отрезанная часть не дребезжала при движении. Воспользуйтесь герметиком или силиконом.

Этот метод удобен тем, что при повторной замене радиатора (что вполне возможно), все работы провести будет очень просто – всего-то нужно снять вещевой бокс и отвернуть несколько саморезов.

К тому же, все разрезы делаются в таких местах, что после сборки панели и установки бардачка их заметно не будет.

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Отопитель ВАЗ 2114 оснащён воздуховодами, соплами вентиляции и рычажками регулирования тёплого потока воздуха

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
• набор гаечных ключей;
• ёмкость и шланг резиновый для слива охлаждающей жидкости;
• ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

1. Сначала слейте тосол на холодном двигателе.
2. Затем открутите саморез, находящийся за пластмассовый заглушкой.

Снимите бардачок на автомобиле ВАЗ 2114

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите шурупы крепления щитка приборов

Открутите два верхних и два нижних самореза крепления щитка приборов.

Так снимается нижний кожух рулевой колонки

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоединение разъемов колодок магнитолы и вытащить её

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

Отверните саморезы крепления пластмассовой консоли

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Отверните два самореза крепления консоли

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоединение пластмассовой консоли от панели

Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли

Отсоедините консоль от панели.

Отсоедините колодку подсветки пепельницы.

Открутите два самореза от диагностического разъёма

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль

Осторожно снимите консоль

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза крепления металлической основы

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Открутите четыре самореза крепления «торпедо»

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните два больших самореза крепления металлической конструкции

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Снимите металлическую конструкцию и вытащите ЭБУ

Вытащите из-под консоли электронный блок управления.

Для доступа к радиатору печки следует приподнять левую сторону торпеды

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.

Снимите резиновые трубки с патрубков теплообменника.

Неисправность резистора

Несмотря на достаточно простую конструкцию отопителя, некоторые его элементы могут со временем выходить из строя. При этом вероятность отказа системы отопления в целом достаточно мала. К наиболее распространённым поломкам печки относятся:

• проблемы с радиатором;
• течь крана;
• износ патрубков;
• поломка резистора;
• неисправности переключателей.

Рассмотрим каждый блок неисправностей подробнее.

Как уже отмечалось выше, резистор предназначен для изменения уровня сопротивления тока, поступающего от генератора на вентилятор системы отопления. В ВАЗ-2114 с помощью переключателя можно обеспечивать работу вентилятора в трёх режимах. При крайнем положении вентилятор питается напряжением, равным по номиналу напряжению бортовой сети автомобиля, обеспечивая максимальную выходную мощность.

При перегорании обмоток, независимо от положения переключателя, вентилятор работает только на полную мощность. Невозможность переключения режимов работы вентилятора и является свидетельством возникновения неисправности резистора.

О неисправности резистора может свидетельствовать работа вентилятора в одном режиме, когда манипуляции с переключателем не влияют на его скорость обдува. Для замены резистора необходимо приготовить отвёртку с крестообразным наконечником, наждачку с мелким зерном и мультиметр. Алгоритм действий:

• отсоединяем отрицательную клемму АКБ;
• откручиваем саморезы, которыми крепится правая крышка консоли;
• отвёрткой откручиваем саморезы крепления правой крышки центральной консоли;
• откроется доступ к резистору, от которого нужно отсоединить все проводки и оценить контакты на предмет подгорания. Если контактная поверхность окислена, с помощью наждачки очищаем её до металла;
• вполне может быть, что резистор потерял работоспособность именно из-за подгорания/окисления контактов, поэтому собираем всё в обратной последовательности и проверяем, будет ли работать вентилятор во всех штатных режимах;
• в случае отрицательного результата опять снимаем отрицательную клемму, крышку панели и откручиваем винт, которым резистор крепится к кузову;
• извлекаем резистор и с помощью мультиметра проводим измерения сопротивления на входах резистора и на входах обеих обмоток. В последнем случае показатель, свидетельствующий о рабочем состоянии добавочных элементов – 0,2 Ом. Для всего резистора штатное сопротивление должно быть равно 0,8 Ом. В случае несовпадения показаний мультиметра с указанными значениями следует заменить резистор на новый, после чего произвести сборку в обратной последовательности.

Лучшие радиаторы отопления ВАЗ 2114

Конструктивно радиаторы отопления отличаются не только материалом для изготовления, но и наличием или отсутствием завихрений. Изготавливают их из меди или алюминия.

Медные радиаторы

Приобретение радиатора, изготовленной из меди, является превосходным вариантом выбора. Он обладает замечательными теплопередающими свойствами, если возникает необходимость, его вполне можно отремонтировать. Недостатками являются дороговизна и значительный вес.

Радиаторы из алюминия

Стоят такие радиаторы значительно дешевле, но в случае поломки замене не подлежат. Такие устройства имеют быстрый нагрев, но и остывают также столь быстро. Выпускаются они в широком ассортименте и стоят относительно недорого.

Большое значение имеет той, какими размерами обладают соты. Чем они меньше, тем лучше обеспечивается быстрый прогрев воздуха. Но по показателям КПД с радиаторами, имеющими крупные соты, конкурировать они не могут, хотя, несомненно, положительными моментами являются невысокая цена и легкий вес.

В момент приобретения у продавца необходимо поинтересоваться о наличии в конструкции пластиковых завихрителей или турбулизаторов. При их наличии наблюдается лучшая передача от жидкости к материалу сот завихрителя. При их наличии эффективность работы радиатора повышается на 25-30%. Отсюда становится понятным, что приобретать радиатор лучше с завихрителем. Выбор материала осуществляется на усмотрение покупателя.

Замена радиатора с демонтажем панели

Согласно руководству по ремонту и эксплуатации ВАЗ 2114/15 замену радиатора печки следует производить следующим образом (набор инструментов тот же):

• Установить машину на эстакаду или смотровую яму, снять защиту двигателя, слить охлаждающую жидкость, следуя п. п. 1–6 инструкции по замене без демонтажа панели.
• Демонтировать левую и правую боковые крышки центральной консоли, выкрутив винты их крепления крестовой отвёрткой.
• Отсоединить разъёмы прикуривателя и магнитолы и снять их.
• Снять накладки рычагов управления заслонками и краном отопителя и ручку переключения режимов вентилятора.
• Выкрутить винты верхнего крепления центральной консоли слева и справа.
• Открутить четыре винта крепления щитка приборов (два вверху и два внизу).
• Открутить крестовой отвёрткой саморез под пластиковой заглушкой в верхней части панели.
• Снять щиток панели и отвести его вправо.
• Отсоединить колодки жгутов проводов, для удобства сборки предварительно промаркировав их.
• Ключом на 8 открутить болты нижнего крепления основы панели слева и справа.
• Извлечь из панели корпус центральных дефлекторов.

Корпус центральных дефлекторов подает воздух из центрального воздуховода

• Открутить два винта верхнего крепления основы панели слева и справа.
• При помощи отвёртки выкрутить два самореза крепления панели к её основе под блоком управления отопителем.

Панель крепится двумя саморезами

• Вместе с кронштейном реле и предохранителей отсоединить от основы электронный блок управления двигателем.
• Снять блок управления отопителем.
• Открутить шесть саморезов на кожухе рулевой колонки (три сверху и три снизу).
• Разобрать рулевое колесо.
• Торцевым ключом на 24 открутить гайку крепления рулевого колеса. Снять рулевое колесо.

Чтобы снять рулевое колесо, нужно открутить гайку торцевым ключом на 24

• Выкрутить саморезы боковых креплений панели (по два с каждой стороны).
• Открыть бардачок, выкрутить шесть саморезов его крепления. Вытащить бардачок.
• Отсоединить электрические колодки от лампы освещения бардачка.
• Снять панель вместе с основой и сдвинуть её влево.

После снятия панели сдвиньте ее влево

• После обеспечения свободного доступа к отопителю постелить на пол полиэтиленовую плёнку и сухие тряпки.
• Произвести замену радиатора в соответствии с п. п. 25–30 предыдущей инструкции.
• Собрать и установить панель в обратном порядке.

Таким образом, замену радиатора печки ВАЗ 2114/15 можно осуществить, не прибегая к услугам автосервиса. Для этого потребуется новый радиатор, стандартный набор инструментов, свободное время и тщательное выполнение пошаговых инструкций специалистов.
