Принцип работы системы отопления «Дэу Нексии»
Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.
Схема основных элементов системы отопления на «Дэу Нексии»
Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.
Особенности управления печкой Daewoo Nexia
Отопительная система на рассматриваемом автомобиле функционирует отдельно, без привязки к кондиционеру. Печка согревает и вентилирует салон, предотвращая запотевания лобового и боковых окон.
Иногда водители включают кондиционер при включенной печке. Это позволяет быстро освежить воздух в салоне автомобиле и продолжить греть стекла от запотевания. Особенностью управления климат системой на Daewoo Nexia является тот факт, что охлаждение и обогрев находятся в одном модуле. Поэтому водителю достаточно воспользоваться регуляторами, которые находятся на панели приборов, чтобы контролировать температуру внутри машины.
Управление печкой Дэу Нексия осуществляется с помощью следующих элементов, которые можно найти на панели приборов:
- переключатель скорости вращения вентилятора. Регулировка происходит в сторону уменьшения или увеличения этого показателя. Причем настройка не гибкая и ограничена четырьмя позициями;
- включение режима рециркуляции потоков воздуха;
- регулировка температуры с помощью поворотов заслонки;
- включение системы кондиционирования;
- регулятор направления воздушных поток внутри салона, например «Ноги-Лицо».
При этом на режимы печки Дэу Нексия не влияет положение регулятора температуры поступающего воздуха. Четыре скорости работы вентилятора изменяются с помощью разности в подачи напряжения на моторчик. При этом заслонка меняет свое положение с помощью привода, а терморегулятор связывается тросиком с исполнительным элементом.
Двигатель отопителя
Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.
Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали
К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.
Вакуумный переключатель отопителя
Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.
Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя
Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.
Расположение предохранителя отопителя
Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.
Печной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета
Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.
Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой
Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.
Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19
В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.
Подготовка к замене радиатора печки
Снимать радиатор печки на «Дэу Нексия», впрочем, как и на любом другом автомобиле, — занятие малоприятное. Во-первых, потребуется много времени, чтобы разобраться в путанице проводов и механизмов, а во-вторых, придётся подписывать чуть ли не каждый жгут, идущий от печки, чтобы потом не перепутать его при монтаже.
Подготовительный этап работы — это проведение следующих операций:
- Установка автомобиля на смотровой яме.
- Отключение минусовой клеммы АКБ.
- Снятие защиты с двигателя (чтобы было удобно подбираться к патрубкам радиатора).
- Слив охлаждающей жидкости.
Все без исключения работы с системами охлаждения и отопления подразумевают слив антифриза После подготовки машины к работе можно приступать к снятию радиатора печки.
Какие инструменты будут нужны
Разборка центральной панели и снятие хомутов на патрубках требуют только отвёрток, но самых разных — как крестовых, так и прямых, как маленьких, так и очень крупных. Поэтому придётся запастись большим количеством самых разных отвёрток. Из слесарного инструмента нужна только трещотка на «7». Других ключей или вспомогательных приспособлений не понадобится.
Трещотка на «7» — основный инструмент при замене радиатора печки
Какие радиаторы отопления устанавливаются на «Дэу Нексия»
Многие владельцы «Дэу Нексия» даже после небольшого периода пользования машиной замечают, что заводской радиатор не очень хорошо справляется со своей задачей. Разумеется, без нормального отопления салона пользоваться машиной зимой крайне некомфортно. Поэтому автолюбители задаются вопросом: а какие радиаторы отопления, будучи установлены на «Нексию», станут работать лучшего заводского?
Традиционно для замены «родного» радиатора отопителя используются изделия . Однако продукция компании довольно дорогая, поэтому не каждый автолюбитель может себе позволить такую замену. Бюджетных вариантов всего два:
- установить на «Нексию» радиатор печки с «Ланоса»;
- подключить радиатор печки с ВАЗ-2106.
«Лузар» — отечественный производитель агрегатов и механизмов для различных моделей автомобилей Определившись с выбором модели, стоит обратить внимание на материал, из которого сделан радиатор, и на качество сборки самого изделия. Радиаторы отопительной системы могут быть выполнены из меди, латуни или алюминия
Большинство автолюбителей считает, что медные радиаторы отопления служат дольше алюминиевых и латунных, но на самом деле срок службы у них примерно одинаковый
Дополнительный отопительный радиатор в автомобиле Daewoo Nexia
Недостаток некоторых моделей данной марки в недостаточном прогреве салона при низких температурах окружающей среды можно устранить установкой дополнительного радиатора печки.
Второй радиатор для печки салона обеспечивает водителю и пассажирам комфортные условия пребывания в авто
Необходимость дополнительной печки
Вторая печка в машине решает задачу создания оптимальной температуры в салоне машины.
Существуют и другие способы разрешения это проблемы:
- Установка дополнительной водяной помпы.
- Корректировка характеристик термостата.
Однако дополнительное отопительное оборудование в виде второго радиатора проще иных способов позволяет организовать поддержание необходимого теплового режима в салоне автомобиля. Вследствие этого владельцы Daewoo Nexia, как правило, прибегают именно к данному варианту.
Даже самая низкая температура за бортом не будет оказывать влияния на качество обогрева салона, не создавая дискомфорта для водителя и пассажиров.
Порядок установки второго отопителя
Для оборудования Daewoo Nexia дополнительным отопительным радиатором потребуются следующие материалы:
- радиатор от печки отечественного автомобиля ВАЗ-2106 либо ВАЗ-2109;
- два отрезка резинового шланга по одному метру каждый;
- два соединительных тройника;
- кран шарового типа;
- два крановых штуцера;
- десяток металлических прочных хомутов;
- материал изолон (лучше, если он будет фольгированного типа);
- уплотнитель дверей от ВАЗ-2109.
Самостоятельная установка дополнительного радиатора осуществляется на эстакаде либо смотровой яме.
Процедура установки предусматривает выполнение следующих этапов работ:
- Отключение минусового контакта с клеммы АКБ для обеспечения безопасности проведения ремонта. Разъединение контакта АКБ является обязательным правилом соблюдения мер безопасности.
- Слив антифриза либо другой используемой ОЖ с СЖО двигателя в чистую, заранее приготовленную тару. Жидкость можно будет использовать повторно при её удовлетворительном состоянии.
- Демонтаж защиты, под которой размещён кожух отопительного комплекса. Для этого необходимо вывернуть болты, которые крепят кожух.
- Удаление заслонки, обеспечивающей рециркуляцию в районе дворника с правой стороны, под жабо.
Установка дополнительного радиатора вынуждает удалить заслонку рециркуляции и отказаться от использования салонного фильтра
- Установка дополнительного отопительного радиатора к основному.
- Прокладывание изолоном пространства под радиаторами. Второй радиатор размещается несколько выше первого. Под его нижнюю часть помещается резиновый дверной уплотнитель.
Дополнительный радиатор печки размещается рядом с основным
- Закрытие отверстия, которое используется для рециркуляции.
Отверстие закрывается изолоном
- Прокладывание изолоновым слоем пространства между печками, обеспечивая тем самым необходимую теплопроводность.
Материал используется для увеличения теплопроводности радиаторов печки
- Подключение ко второму радиатору приготовленных шлангов.
- Их фиксация с помощью хомутов.
Шланги на тройниках закрепляются металлическими хомутами
- Подключение этих шлангов, с использованием тройников, к основным магистралям заводского радиатора отопителя. Место врезки может быть любым.
Тройники монтируются в разрез основных шлангов
- Монтаж шарового крана в доступном месте, чтобы в летний период можно было легко перекрыть подачу ОЖ на второй радиатор отопителя.
Врезка крана осуществляется в любом месте шланга прямой подачи ОЖ ко второму радиатору
- Установка жабо, его крепёж к кузову.
Жабо являтся защитно-декоративным кожухом, который закрывает отопитель и другие детали подкапотного пространства автомобиля
Подобная доработка действительно обеспечит тёплый салон автомобиля даже при значительных морозах.
Видео: самостоятельная установка дополнительной печки на Daewoo Nexia
Произвести самостоятельную замену отопительного радиатора в автомобиле «Дэу Нексия» вполне по силам любому автолюбителю. Для этого рекомендуется лишь придерживаться разработанной инструкции, а также знать устройство автомобиля и конструкцию его отдельных узлов, в частности, СЖО.
Особенности конструкции и порядок самостоятельной замены водяной помпы на различных модификациях автомобилей «Газель»
ВАЗ 2109: порядок замены подшипника задней ступицы
Решение проблемы
Для того чтобы можно было исключить эту проблему, придумали весьма оригинальный способ. Его суть заключается в том, чтобы вернуть слив с обратки на заслонке дроссельного типа в патрубок. До этого слив поступал сразу же в сам бачок. Для того чтобы отремонтировать печку, потребуется тройник. Его можно сделать самостоятельно или найти необходимый тройник можно и в торговой сети, где предлагается большой выбор изделий сантехники.
В этом случае необходимо будет приобрести такие элементы:
- Один тройник.
- Два штуцера диаметром 20 мм.
- Один штуцер диаметром 10 мм.
Теперь производится сборка деталей с применением прокладок. Далее патрубки надевают непосредственно на штуцеры. После этого производят обжим деталей с применением хомутов.
Технология проведения работ состоит в следующем:
- Производим обрезку патрубка в обратке обогрева заслонки дроссельного типа. Имеется в виду тот, который непосредственно подводится с верхней части бачка расширения. Надо выдержать расстояние в 5 или 6 см от поверхности бачка.
- Теперь со стороны бачка расширительного типа этот патрубок необходимо заглушить. Для этого в шланг можно вставить кусочек прута или болт, совпадающий по размеру с его внутренним диаметром.
- Производим обжимание при помощи хомута этого патрубка. Для этого рекомендуется обматывать болт специальной ФУМ-лентой.
- Производим разрезание патрубка, который идёт с нижней части бачка расширительного типа. Разрез производим на его вертикальном участке по отношению к горизонту.
- В месте, где произведён разрез, проводим укорачивание патрубка на 3 см. Это надо для того, чтобы можно было поставить туда тройник.
- Теперь в оба конца патрубка, которые получились после его разрезания, вставляем подобранный тройник.
- На штуцер тройника, который остался свободным, следует надеть патрубок обратки, идущий от заслонки дроссельного типа. Напоминаем, что ранее его подсоединяли в верхнюю часть бачка расширения.
- Все штуцеры теперь обжимаем при помощи подготовленных хомутов.

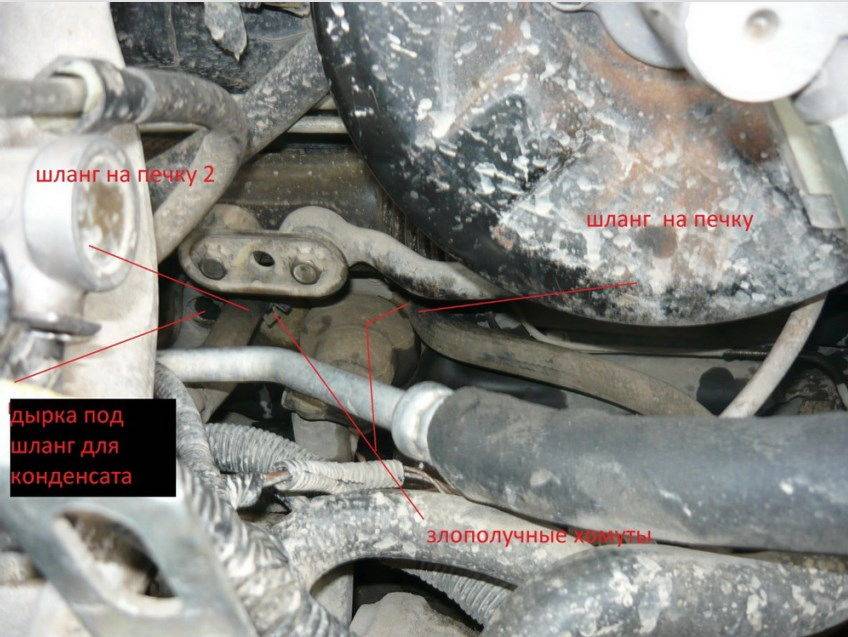

Как поменять патрубки печки местами на Нексии? Их менять лучше на двигателе, чем на радиаторе. В итоге подача и обратка на радиаторе поменяются местами. Меняя патрубки, вы можете намного улучшить работу печки.
Теперь вы знаете, как поменять местами патрубки на печке Дэу Нексия.
Альтернативный способ ремонта
Произвести доработку системы отопления в автомобиле Дэу Нексия можно и без установки тройника. Необходимо подготовить свой небольшой кусочек тормозной трубки от Жигулей восьмой модели и произвести замену. Его длина должна составлять примерно 40 см.
- Согнуть трубку по контуру расширителя.
- Снять патрубок обратки с заслонки дроссельного типа.
- Один из концов подготовленной трубки вставить в этот бачок.
- Другой конец поменянной трубки соединяем с патрубком на обратке заслонки.
- Все соединения зажимаем при помощи хомутов.
Развоздушивание системы
После проведения всех работ следует выгнать воздух из системы. Для этого надо выполнить следующие действия:
- Располагаем машину на наклонной плоскости так, чтобы зад её был ниже переда.
- Заводим автомобиль и ставим его на ручной тормоз.
- Под открытым капотом демонтируем крышку бачка.
- Наполняем расширительную ёмкость до максимального уровня.
- Наращиваем до 3000 обороты при помощи тросика. При этом другой рукой производим прокачку патрубка, который подходит к самой печке.
- Следим за уровнем жидкости в бачке. При её уменьшении производим наполнение его до максимальной отметки.
- Проводить такие действия надо до тех пор, пока уровень в бачке будет находиться в одном и том же состоянии.
После того как все ремонтные работы окончены, перед началом поездки проводим контроль уровня жидкости в бачке. Если необходимо, то дополняем его до нужного значения. В ситуации, когда эти процедуры не приносят желаемого результата, производим замену печки Дэу Нексия.
Как снять радиатор печки Нексия?
Чтобы добраться к радиатору отопителя Дэу Нексия, необязательно разбирать главную панель в салоне и снимать рулевое колесо, как ошибочно считает большинство владельцев авто.
Порядок работы следующий:
- Обесточиваем автомобиль, отсоединив клеммы от аккумулятора.
- Демонтируем напольную консоль.
- Освобождаем систему охлаждения силового агрегата от рабочей жидкости слив её в чистую тару. Заметим, что если тосол находится в чистом состоянии, его можно использовать повторно.
- Через моторный отсек необходимо удалить патрубок отопителя, предварительно запомнив либо отметив его положение. Патрубок легко снимается после выкручивания крепёжного болта.
- После удаления этого патрубка, необходимо заглушить образовавшееся в радиаторе печки отверстие. Сделать это можно при помощи резиновой пробки соответствующего диаметра. Если же её найти проблематично, подойдёт и обычная ветошь.
- На автомобилях, в конструкции отопителя которых установлен электроподогреватель, необходимо отсоединить его колодку, добравшись к левой половине корпуса печки. Также необходимо отсоединить провод «массы».
- С расположенного внизу воздуховода, необходимо снять переходник.
- Можно снимать крепящие кожух к корпусу отопителя металлические пружинные скобы.
- Освобождаем передний фиксатор корпуса радиатора. Для этого, его необходимо немного потянуть на себя.
- Корпус элемента можно вытянуть.
- Из корпуса извлекается радиатор отопителя.
- Выполняем замену уплотнительных колец патрубка, в противном случае может наблюдаться разгерметизация системы.
Сборка отопителя после установки нового радиатора осуществляется в обратной последовательности
Стоит обратить внимание на то, чтобы наклейка, описывающая направление циркуляции внутри радиатора, находилась сверху
Дополнительный отопительный радиатор в автомобиле Daewoo Nexia
Недостаток некоторых моделей данной марки в недостаточном прогреве салона при низких температурах окружающей среды можно устранить установкой дополнительного радиатора печки.
Второй радиатор для печки салона обеспечивает водителю и пассажирам комфортные условия пребывания в авто
Необходимость дополнительной печки
Вторая печка в машине решает задачу создания оптимальной температуры в салоне машины.
Существуют и другие способы разрешения это проблемы:
- Установка дополнительной водяной помпы.
- Корректировка характеристик термостата.
Однако дополнительное отопительное оборудование в виде второго радиатора проще иных способов позволяет организовать поддержание необходимого теплового режима в салоне автомобиля. Вследствие этого владельцы Daewoo Nexia, как правило, прибегают именно к данному варианту.
Даже самая низкая температура за бортом не будет оказывать влияния на качество обогрева салона, не создавая дискомфорта для водителя и пассажиров.
Порядок установки второго отопителя
Для оборудования Daewoo Nexia дополнительным отопительным радиатором потребуются следующие материалы:
- радиатор от печки отечественного автомобиля ВАЗ-2106 либо ВАЗ-2109;
- два отрезка резинового шланга по одному метру каждый;
- два соединительных тройника;
- кран шарового типа;
- два крановых штуцера;
- десяток металлических прочных хомутов;
- материал изолон (лучше, если он будет фольгированного типа);
- уплотнитель дверей от ВАЗ-2109.
Самостоятельная установка дополнительного радиатора осуществляется на эстакаде либо смотровой яме.
Процедура установки предусматривает выполнение следующих этапов работ:
- Отключение минусового контакта с клеммы АКБ для обеспечения безопасности проведения ремонта. Разъединение контакта АКБ является обязательным правилом соблюдения мер безопасности.
- Слив антифриза либо другой используемой ОЖ с СЖО двигателя в чистую, заранее приготовленную тару. Жидкость можно будет использовать повторно при её удовлетворительном состоянии.
- Демонтаж защиты, под которой размещён кожух отопительного комплекса. Для этого необходимо вывернуть болты, которые крепят кожух.
- Удаление заслонки, обеспечивающей рециркуляцию в районе дворника с правой стороны, под жабо.
Установка дополнительного радиатора вынуждает удалить заслонку рециркуляции и отказаться от использования салонного фильтра
- Установка дополнительного отопительного радиатора к основному.
- Прокладывание изолоном пространства под радиаторами. Второй радиатор размещается несколько выше первого. Под его нижнюю часть помещается резиновый дверной уплотнитель.
Дополнительный радиатор печки размещается рядом с основным
- Закрытие отверстия, которое используется для рециркуляции.
Отверстие закрывается изолоном
- Прокладывание изолоновым слоем пространства между печками, обеспечивая тем самым необходимую теплопроводность.
Материал используется для увеличения теплопроводности радиаторов печки
- Подключение ко второму радиатору приготовленных шлангов.
- Их фиксация с помощью хомутов.
Шланги на тройниках закрепляются металлическими хомутами
- Подключение этих шлангов, с использованием тройников, к основным магистралям заводского радиатора отопителя. Место врезки может быть любым.
Тройники монтируются в разрез основных шлангов
- Монтаж шарового крана в доступном месте, чтобы в летний период можно было легко перекрыть подачу ОЖ на второй радиатор отопителя.
Врезка крана осуществляется в любом месте шланга прямой подачи ОЖ ко второму радиатору
- Установка жабо, его крепёж к кузову.
Жабо являтся защитно-декоративным кожухом, который закрывает отопитель и другие детали подкапотного пространства автомобиля
Подобная доработка действительно обеспечит тёплый салон автомобиля даже при значительных морозах.
Лучший радиатор печки. Каким он должен быть
«Дешевый» — неверный ответ. Не может качественный материал стоить дешево, а недорогие поделки «молодых развивающихся брендов», в основном из КНР, работать по-человечески.
Нормальная работа радиатора отопителя для каждого владельца автомобиля без исключения означает:
- Высокие свойства по теплопередаче. Температура в салоне напрямую зависит от того, насколько быстро и без потерь радиатор отдаст тепло антифриза.
- Тепловая инерция. То есть, насколько радиатор быстро прогревается и быстро остывает. Заметим, что это два взаимоисключающие фактора. Но об этом позже.
- Способность радиатора противостоять коррозии.
- Механическая прочность.
- Конструкция, подразумевающая высокий КПД радиатора. Сюда входит куча нюансов — диаметр трубок, способ пайки банок и сот, геометрия сот, количество трубок и их конфигурация, много других факторов.
- Герметичность. Кому-то нужен вечно текущий под ноги пассажира отопитель?
- Полное соответствие геометрическим размерам, посадочным местам и способам подключения к системе охлаждения каждой конкретной модели и модификации, вплоть до миллиметра.
Почему плохо греет печка Дэу Нексия: выявление причин неисправностей в системе отопления
- Естественный фактор — длительная эксплуатация оборудования без проведения промежуточной профилактики, замены изношенных элементов, жидкости.
- Попадание в магистраль системы стороннего предмета, что способствовало перекрытию канала подачи антифриза.
- Механическое повреждение резинового патрубка, другого элементы системы отопления.
- Порыв в цепи электрического питания, мотор не вращается при активации рычага управления.
- Выход из строя предохранителя, отвечающего за подачу тока на регулятор печки.
- Замыкание на контактах реле.
- Засорение радиатора (печного, системы охлаждения) из-за использования низкокачественного антифриза, тосола с различными химическими примесями. Спустя некоторое время образуется накипь, абразивные наслоения, затвердения.
- Воздушная пробка вследствие разгерметизации системы, трещины в патрубке. Извне попадает воздух, разжижая тосол. Повышается рабочая температура к критической отметке, силовой агрегат закипает.
- Дефект крепления вакуумного переключателя. Конструкция механизма состоит из тонких пластиковых реек, которые часто ломаются. Воздухозаборная заслонка не открывается, циркуляция нарушена поэтому печка на Дэу Нексия греет слабо.
- Износ роликового подшипника: центральный вал удерживается и вращается на двух подшипниках. Со временем обойма разрушается, ролики рассыпаются. При активации отопителя слышен металлический скрип, скрежет.
Итоги подведем. Какой радиатор печки купить
Многие менеджеры магазинов автозапчастей призывают покупать только оригинальные радиаторы печки с логотипом производителя машины. Однако мы прекрасно понимаем, что ни Шевроле, ни Мерседес, ни Рено никогда в жизни не производили радиаторов и делать этого не будут.
Поэтому понятие «оригинальный» радиатор печки — отчасти лукавство и маркетинговый ход для взвинчивания цены. Например, для Фольксвагена или Форда, собранного в Испании, оригинальным будет тот же Денсо, а для Киа из Словении или Чехии оригиналом может быть тот радиатор, который покажется менеджерам конвейера наиболее соответствующим параметрам цена/качество/стоимость доставки.
