Система зажигания ВАЗ 2109, устройство, принцип работы

Что под капотом

Давайте вспомним, чем отличается новый силовой агрегат:

  1. На смену трамблеру и катушке зажигания, отвечающим за образование искры в цилиндрах пришел электронный блок – ЭБУ;
  2. Подкапотная проводка ВАЗ 2109 на инжектор имеет ряд конструктивных особенностей. В частности: больше разъемов, иные параметры (сечение, изоляция);
  3. Вместо карбюратора установлен блок форсунок, управляемых электроникой;
  4. Автоматика основывается на показаниях множества датчиков, которых нет на карбюраторных моторах, соответственно, что и проводка на инжектор ВАЗ 2109 имеет больше компонентов.

А еще давайте разберемся в модификациях электропроводки на Камаз.

Контрольные датчики

Чтобы силовой агрегат с инжекторной системой работал, электронному блоку необходимы показания важнейших параметров.

И за это отвечают специальные датчики, которыми оснащен мотор:

  1. ДПКВ (датчик положения коленчатого вала). Один из самым главный параметров, без которого автомобиль даже не запустится. Он сообщает ЭБУ когда необходимо впрыскивать топливо и воспламенять его в цилинде;
  2. ДМРВ (датчик массового расхода воздуха). Установлен после воздушного фильтра и отвечает за количественный состав топливовоздушной смеси;
  3. ДД (датчик детонации). На его показаниях ЭБУ рассчитывает угол опережения зажигания – важнейший параметр начала фазы воспламенения топливовоздушной смеси в цилиндре автомобиля;
  4. ДПДЗ (датчик положения дроссельной заслонки). В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом;
  5. РХХ (регулятор холостого хода). Необходим для обогащения топливовоздушной смеси для устойчивой работы двигателя вне движения;
  6. ДТ (датчик температуры). Есть на всех моторах и отвечает за контроль температуры охлаждающей жидкости;
  7. ДСА (датчик скорости автомобиля). На его показаниях ЭБУ рассчитывает количество топлива и воздуха.

Наличие датчиков видоизменило и электрическую схему автомобиля – электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

На представленном выше фото схемы с датчиками цифрами обозначены:

  1. ДПДЗ;
  2. ДПКВ;
  3. ДТ;
  4. ДСА;
  5. Клапан продувки адсорбера;
  6. ДМРВ;
  7. ДД и другие.

Блок ЭБУ

Электронные «мозги» современного инжекторного двигателя – это блок ЭБУ.

Именно он ведает всеми электрическими процессами силового агрегата, и конструктивно состоит из:

  1. постоянного запоминающего устройства (ПЗУ);
  2. оперативного запоминающего устройства (ОЗУ);
  3. микропроцессора, обрабатывающего электронные сигналы, поступающие от датчиков двигателя.

Все электронные компоненты ЭБУ рассчитаны на очень малое напряжение. Их может вывести из строя даже электростатический разряд от прикосновения рукой.

Чтобы избежать повреждений ЭБУ, мастера на станциях технического обслуживания:

  1. избегают прикосновений к штекерам ЭБУ;
  2. не дотрагиваются руками до электронных компонентов на его платах;
  3. при перепрошивке настроек ПЗУ изолируют выводы микросхемы.

Проводка — ВАЗ 2109: рассмотрим “начинку пирога”. Об этом читайте здесь.

Способы регулировки зажигания на ВАЗ-2109 своими руками (для карбюраторных моторов)

Проблемы с зажиганием все чаще появляются в старых версиях авто, оборудованных карбюраторным двигателем.

Если у вас именно такой ВАЗ-2109, то работа по настройке момента требует следующего оборудования и инструментов:

  • стробоскоп (не обязательно, но его наличие позволит более точно выставить нужный угол);
  • тахометр. Как правило, такой прибор — часть автомобильного тестера, поэтому проблем с поиском здесь не будет;
  • отвертка (для проведения регулировки);
  • ключ на «десять» (можно использовать рожковый или накидной вариант).

Как показывает практика, при настройке момента можно обойтись и без стробоскопа.

Но если вы планируете самостоятельно обслуживать автомобиль, то наличие такого устройства в гараже — только плюс.

Перед началом работ по установке угла зажигания выполните подготовительные работы:

устанавливайте ключ в замок зажигания и заведите мотор;
дожидайтесь пока силовой узел наберет температуру в 90 градусов Цельсия и увеличьте частоту оборотов до 800 (контролируйте показатель с помощью тахометра). Поднять скорость вращения коленвала можно двумя способами — попросить напарника нажать на педаль газа в автомобиле или потянуть за ручку регулятора на кожухе карбюратора;
как только мотор прогрелся до нужной температуры, демонтируйте трубку, благодаря которой осуществляется разрежение со штуцера. Ручку для регулировки можно найти на панели распределителя системы зажигания (трамблере). Отсоединенный конец отброшенной трубки зажимайте пальцем, чтобы убедиться в наличии разрежения. Если таковое имеется, то необходимо поднять число оборотов до момента исчезновения разрежения;
отключайте мотор и полностью перегибайте трубку

Обратите внимание, чтобы в проеме изделия не оставалось просвета. Берите ключ и слегка откручивайте гайки, которые фиксируют трамблер;
доставайте пробку и вычищайте от загрязнений смотровой лючок со специальной шкалой (расположен на картере КПП)

В данном лючке найдите полоски, необходимые для правильного выставления зажигания. Вот на них и нужно остановиться более подробно.

Установка по меткам:

— берите отвертку со шлицом и поворачивайте маховик до момента достижения длинной полосы на шкале. В момент настройки зажигания проследите, чтобы длинная полоса находилась напротив треугольного выреза на шкале изделия. Данная позиция соответствует нулевому положению угла. При выставлении такого параметра 1-й и 4-й цилиндры мотора ВАЗ-2109 располагаются в позиции ВМТ;

— в случае, когда шкалу видно плохо или нет уверенности в том, что нужная полоска является действительно длинной, то убедитесь в правильности ее позиции на шкиве распредвала. Чтобы выполнить эту работу, демонтируйте кожух ремня ГРМ. При этом нужная отметка должна совпасть с чертой на задней части кожуха ремня.

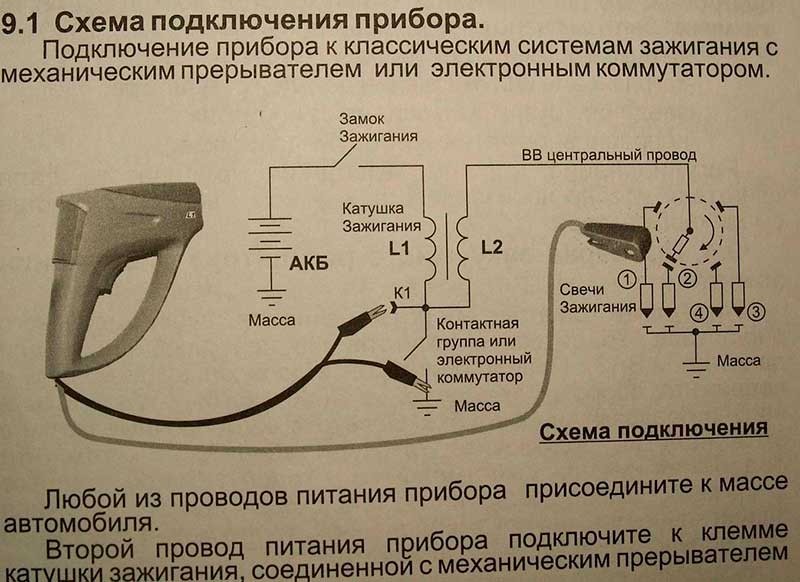

Проверка с помощью стробоскопа выполняется следующим образом:

  • красным проводом прикасайтесь к плюсовому контакту катушки;
  • темный проводник набрасывайте на корпус;
  • крепление подключайте к проводам, расположенным на 4-м цилиндре.

Как только приготовления заверены, можно приступать к точному выставлению момента зажигания.

Делается это по следующему алгоритму:

  • запускайте мотор и сводите число оборотов к минимуму (до 800, не более). Для измерений используйте подготовленный ранее тахометр;
  • луч стробоскопа направляйте в специальное окошко для просмотра;
  • наиболее длинная отметка маховика выставляется на уровне нуля (измеряется в градусах). Устанавливайте ту метку, которая характерна для применяемого вами топлива.

Корректировку угла стоит осуществлять, отталкиваясь от «нуля» длинной линии, то есть от центральной части треугольника.

Чтобы исключить ошибку, проворачивайте корпус распределителя в правую сторону.

При таком действии угол будет увеличиваться. Если же проворачивать крышку против часовой стрелки, то угол зажигания, наоборот, будет снижаться.

Определить точное направление можно по шкале, нанесенной на трамблере автомобиля, где о и «минус».

Одно деление на изделии приравнивается к 8 градусам. Следовательно, регулировка должна производиться без спешки. Как только нужная позиция найдена, фиксируйте трамблер.

Таблица 9-5. Назначение штекеров в разъеме коммутатора 42. 3734

№ штекера

Назначение штекера

1

Выход к катушке зажигания II и III

цилиндров

2

Общий (масса)

3

Выход для тахометра

4

Подвод напряжения питания

5

Вход для сигнала В контроллера

6

Вход для сигнала СЗ от контроллера

7

Выход к катушке зажигания I и IV цилиндров

Катушка зажигания — высокой энергии, типа 29. 3705, с двумя
высоковольтными выводами, с разомкнутым магнитопроводом, спрессованная в
пластмассу.

Для бесконтактного распределения высокого напряжения
применяются две катушки зажигания. Одна из них генерирует высоковольтные
импульсы на свечи зажигания I и IV цилиндров, а другая — на свечи зажигания II
и III цилиндров, причем искровой разряд происходит одновременно на двух свечах
зажигания (I и IV или II и III цилиндров). Поэтому за время рабочего цикла (2
оборота коленчатого вала) в каждом цилиндре происходит 2 искровых разряда. Один
(рабочий) происходит в конце такта сжатия, а второй (холостой) приходится на
конец выпуска отработавших газов.

Рис. 9-16. Осциллограммы импульсов напряжений и токов,
действующих на выходах контроллера (а), коммутатора (Ь) и во вторичной цепи
катушки зажигания (с):

1— сигнал «Момент зажигания»; II— сигнал «Выбор канала»;
III- сигнал «Начало отсчета»; IV— сигнал «Угловые импульсы»; V— импульсы тока
на выходе 1-го канала; VI— импульсы тока на выходе 2-го канала; VII— импульсы
напряжения на выходе 1-го канала; VIII — импульсы напряжения на выходе 2-го
канала; IX — импульсы напряжения; X— импульсы тока; А— ВМТ поршней 1-го и 4-го
цилиндров; В — момент зажигания в 1-м и 4-м цилиндрах; С — момент зажигания во
2 и 3 цилиндрах; О — угол опережения зажигания

Осциллограммы импульсов напряжения и тока разряда во
вторичной цепи катушки зажигания показаны на рис. 9-16, с.

Датчики синхронизации (начала отсчета и управляющих
импульсов) — индуктивные, типа 14. 3847. Предназначены для синхронизации работы
контроллера с верхней мертвой точкой поршней I и IV цилиндров (датчик НО) и
угловым положением коленчатого вала двигателя (датчик УИ) через каждые 1, 4° по
коленчатому валу, т. е. 2, 8°: 2 по коленчатому валу.

Рис. 9-17. Осциллограммы импульсов датчика начала отсчета
(!) и угловых импульсов (II)

Датчик НО установлен на картере сцепления так, что он
генерирует импульс напряжения в момент прохождения в его магнитном поле
маркерного штифта, запрессованного в маховик. И этот момент соответствует
положению ВМТ поршней I и IV цилиндров.

Датчик УИ генерирует угловые импульсы при прохождении в его
магнитном поле зубьев обода маховика (число зубьев Z = 128). Установочные
зазоры датчиков должны находиться в пределах 0, 3-1, 2мм.

Осциллограммы импульсов, генерируемых датчиками НО и УИ,
показаны на рис. 9-17. Амплитуда импульсов напряжения составляет от 0, 2 до 100
В в диапазоне частот вращения коленчатого вала от 25 до 6000 мин-1. Период
импульсов датчика НО равен 360° по коленчатому валу, а датчика УИ — 360°: 128 =
2,8° по коленчатому валу.

Датчик температуры охлаждающей жидкости двигателя — типа 19.
3828, линейный, полупроводниковый. Падение напряжения на выводах датчика, при
питании его постоянным током 1, 5 мА, численно равно (в милливольтах)
температуре охлаждающей жидкости в °К, умноженной на десять.

Uдт= 10×ТК

Пример. Допустим, температура охлаждающей жидкости равна 0°С
(273°К), тогда:

Uдт = 10 × 273 = 2 730 мВ = 2,73 В

Выключатель и свечи зажигания и высоковольтные провода такие
же, как на автомобилях с бесконтактной системой зажигания.

ПРЕДУПРЕЖДЕНИЕ.

При включенном зажигании не отсоединяйте от контроллера
штепсельный разъем, так как при этом на отдельных элементах его схемы может
возникнуть повышенное напряжение и он будет поврежден. Следите за надежностью
соединения с массой контроллера через винты крепления.

Катушка зажигания

Схема подключения коммутатора на «восьмерке»

Перед тем, как осуществлять подключение и выставлять момент, рассмотрим основные компоненты системы зажигания ВАЗ:

  1. Трамблер или прерыватель.
  2. Коммутатор. Схема коммутатора на «восьмерке» может изменяться в зависимости от того, какой тип коммутатора зажигания установлен. Схема подключения коммутатора ВАЗ 2108 модели 76.3734  приведена выше.
  3. Непосредственно сама катушка.
  4. Свечи зажигания, передающие искру.
  5. ЗЗ.
  6. Высоковольтные кабеля, которые работают в определенном порядке. Порядок такой — 1-3-4-2.

Что касается непосредственно катушки зажигания ВАЗ, то по своей конструкции она состоит из первичной и вторичной обмоток, которые намотаны на специальный магнитопровод. На первичной меньше витков, а сами провода более толстые, в то время как на вторичном устройстве провод менее тонкие, а витков на нем больше.

Признаки того, что катушка зажигания ВАЗ 2108 на инжекторе или карбюраторе выходит из строя и нужна ее проверка, таковы:

  1. За несколько сотен километров до того, как КЗ окончательно «накроется», устройство будет работать правильно на не прогретом моторе только спустя 1-2 минуты после его запуска. Сам ДВС запускается, но работает некорректно, при этом при езде на небольших оборотах могут проявиться сбои. Такие сбои порой бывает сложно вычислить, так как ДВС может работать со сбоями не более полминуты, затем его работа нормализуется.
  2. Проверить катушку зажигания нужно в том случае, если при холодном старте силового агрегата и при нажатии на газ мотор сильно троит, но эта проблема проходит через несколько секунд. Как правило, для этого достаточно убрать ногу с газа и нажать на педаль еще раз.
  3. Когда машина ускоряется и водитель переключает передачи, могут проявляться кратковременные рывки и вибрации, в некоторых случаях снижается динамика. Однако эти признаки пропадут также внезапно, как появились.
  4. Мотор совсем не запускается, при этом КЗ не передает искру на свечи (автор видео — Наиль Порошин).

Схема проверки датчика Холла на автомобиле

1 – датчик-распределитель зажигания; 2 – вольтметр, имеющий предел шкалы не менее 15 В и внутреннее сопротивление не менее 100 кОм; 3 – вид на штепсельный разъем датчика-распределителя зажигания.

Система зажигания — бесконтактная. Состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения. На часть автомобилей ранее устанавливали микропроцессорную систему управления двигателем (на основе контроллера «Электроника МС 2713-02» или «МС 4004»), часть автомобилей для экспорта оснащали системой снижения токсичности согласно нормам США 1983 г.

Датчик-распределитель зажигания типа 40.3706 или 40.3706-01, четырехискровой, неэкранированный, с датчиком управляющих импульсов (Холла) и встроенными вакуумным и центробежным регуляторами опережения зажигания. На двигателе -21081 устанавливался датчик-распределитель 40.3706-10 с иными характеристиками центробежного и вакуумного регуляторов опережения зажигания, его крышка маркируется отличительной меткой красного цвета. Датчик-распределитель выполняет две основные функции: во-первых, задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель, а во-вторых, распределяет импульсы высокого напряжения («искру») по цилиндрам в соответствии с порядком их работы. Для этого служит ротор (бегунок), надетый на валик датчика распределителя. Для того чтобы не ошибиться при сборке, бегунок и крышка устанавливаются на датчик-распределитель только в одном положении, так же как и его муфта — в прорезь на торце распределительного вала. В бегунке имеется помехоподавительный резистор сопротивлением 1 кОм.

Проверить работоспособность датчика Холла можно, собрав схему, показанную ниже на рисунке. Медленно вращая валик датчика-распределителя зажигания, следим за показаниями вольтметра. Напряжение должно резко меняться от минимального (не более 0,4 В) до максимального (не более, чем на 3 В меньше напряжения питания). Если стальной экран с прорезями задевает за датчик (определяется по легкому заеданию или царапающему звуку при вращении валика, а также после частичной разборки датчика-распределителя), проверьте осевой люфт валика (не более 0,35 мм — регулируется подбором шайб) и посадку экрана на валике. При необходимости замените датчик-распределитель в сборе. Неисправный датчик Холла ремонту не подлежит и должен заменяться новым (за исключением обрыва проводов между самим датчиком и колодкой на корпусе датчика-распределителя).

Грубо оценить исправность вакуумного регулятора можно непосредственно на автомобиле. На работающем двигателе отсоединяем от штуцера карбюратора вакуумный шланг, ведущий к регулятору. Если теперь создать в шланге разрежение (можно ртом), обороты двигателя должны возрасти, а при снятии разрежения — вновь должны снизиться. Разрежение должно сохраняться по крайней мере несколько секунд, если пережать шланг. Визуально в работоспособности вакуумного регулятора можно убедиться, частично разобрав датчик-распределитель (см. Снятие и разборка датчика-распределителя зажигания) и подавая разрежение к впускному штуцеру регулятора. При этом экран датчика-распределителя должен поворачиваться на угол 7±1°, а при снятии разрежения — без заедания возвращаться обратно.

Точную проверку и настройку вакуумного и центробежного регуляторов опережения зажигания производят на специальных стендах. В домашних условиях это делать не рекомендуется. При выходе из строя вакуумного регулятора его следует заменить, если неисправен центробежный — заменить датчик-распределитель.

Коммутатор типа 3620.3734, или 76.3734, или RT1903, или PZE4022 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике. В случае неисправности он неремонтопригоден, при подозрении на неисправность рекомендуется заменять. Запрещается отсоединять разъем коммутатора при включенном зажигании — это может вызвать его повреждение (равно как и других компонентов системы зажигания).

Как выставить угол опережения зажигания по лампочке

Если у вас в наличии нет стробоскопа и вы не намерены его покупать, то, ознакомившись с руководством, как настроить зажигание на ВАЗ- 2109 (карбюратор) с использованием лампочки, вы сможете выполнить необходимые регулировки без его применения. Алгоритм действий для этого способа следующий:

  1. Для начала необходимо совместить метки на шкиве коленвала и на крышке ГРМ. Сделать это можно, повернув коленчатый вал. Для этого воспользуйтесь специальным ключом. Если же такой ключ отсутствует, можно, включив четвёртую передачу, толкать автомобиль до совпадения меток.
  2. Далее, отсоедините от прерывателя провод, идущий на катушку зажигания, и соедините его с проводом 12-вольтной лампочки. Второй провод лампочки нужно подключить к массе (корпусу машины).
  3. Как и в случае с использованием стробоскопа, ослабьте гайки крепления трамблёра.

Сам трамблер крепится тремя гайками

Включите зажигание (лампочка должна гореть) и не спеша поворачивайте корпус прерывателя-распределителя до тех пор, пока электролампочка не погаснет. Как только это произошло, начинайте поворачивать в обратную сторону и в момент, когда лампочка загорится, можете затягивать крепления прерывателя-распределителя.

На этом установка зажигания считается завершённой, и если вы всё сделали правильно, то выставленный таким образом угол опережения обеспечит эффективную работу двигателя.

Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

Порой при диагностике карбюраторного бензинового двигателя легкового автомобиля возникают сложности при определении причины той или иной неисправности. Происходит это из-за того, что симптомы их проявления весьма схожи. Например, практически одинаково будут сказываться на работе двигателя неисправности карбюратора и неисправности системы зажигания. В этой статье попробуем разобраться какие проблемы в работе двигателя автомобиля возникают по причине неисправности системы зажигания.

Двигатель автомобиля не запускается

— Неисправен аккумулятор (АКБ)

— Неисправен коммутатор

— Неисправен датчик Холла

— «Пробита» изоляция высоковольтных проводов

— «Пробита» крышка трамблера или сильно окислены, разрушены ее контакты

— Прогорел ротор распределителя зажигания (бегунок)

— Неисправна катушка зажигания или «пробита» ее крышка

— Высоковольтные провода подсоединены в неправильном порядке

— Дефектные свечи зажигания, «пробита» их изоляция, зазор между их электродами не соответствует норме

— Неправильно выставлен момент зажигания

Зажигание либо слишком раннее, либо слишком позднее. Как правильно установить момент зажигания на двигателях ВАЗ 2108, 21081, 21083 подробно описано на странице «Установка момента зажигания автомобилей ВАЗ 2108, 2109, 21099 « .

— Неисправна цепь низкого напряжения системы зажигания (окислились контакты, переломаны провода, соскочили разъемы…)

Подробнее о невозможности запустить карбюраторный двигатель автомобилей ВАЗ 2108, 2109, 21099 в статье «Карбюраторный двигатель не запускается (причины связанные с системой зажигания)».

«Холодный двигатель не запускается»

«Горячий двигатель не запускается»

Двигатель автомобиля работает неустойчиво (троит) или глохнет на холостом ходу

— Зазор между электродами свечей не соответствует норме

— Сильный нагар на электродах свечей зажигания

— Дефектные свечи зажигания («пробит» изолятор)

— Неправильно установлен момент зажигания

— Неисправен коммутатор

— Неисправен центробежный регулятор опережения зажигания в трамблере (грузики заедают, ослабли или сломались их пружинки, потеряны демпферные колечки)

См. «Центробежный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099».

Причины неустойчивого холостого хода связанные с карбюратором изложены на странице «Неустойчивый холостой ход».

Провалы и рывки в работе двигателя

— Неверно установлен момент зажигания

— Зазоры между электродами свечей зажигания не соответствуют норме

— Дефектные свечи зажигания

— Сгорел помехоподавительный резистор в роторе (бегунке) трамблера

— Износ или повреждение контактного уголька в крышке трамблера

— Утечка тока через «пробитые» изоляцию высоковольтных проводов, изолятор свечи, крышку катушки зажигания

Причины неисправности связанные с карбюратором смотрите на странице «Провал при нажатии на педаль «газа» .

Двигатель не развивает полную мощность, снижена его приемистость

Все вышеперечисленные причины неисправностей приводят к потере мощности, приемистости двигателя автомобиля, повышенному топливному аппетиту. Можно лишь добавить

— Нарушение в работе вакуумного регулятора опережения зажигания в трамблере в следствии заедания его пластины

Примечания и дополнения

— «Схема бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099».

Причины связанные с неисправностью карбюратора на страницах «Недостаточная мощность и приемистость двигателя», «Большой расход топлива».

Еще пять статей на сайте по системе зажигания автомобилей ВАЗ

— Неисправности свечей зажигания

— Применяемость свечей зажигания для автомобилей ВАЗ

— Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

— Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099

— Проверка вакуумного регулятора опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

Как отрегулировать зажигание на ВАЗ 2109 – альтернативный способ

Помимо описанных выше способов регулировки при помощи стробоскопа и лампочки следует вспомнить еще об одном способе – регулировке с использованием штатного тахометра. Подчеркнем, что данный способ, как и способ с применением лампочки, не может обеспечить высокую точность регулировки. Более того, для него характерен один существенный недостаток – самостоятельно выполнить регулировку невозможно, потребуется привлечение помощника. Итак:

  1. Ваш помощник располагается за рулем автомобиля. Он включает зажигание и контролирует показания штатного тахометра на панели приборов.
  2. Вы ослабляете гайки крепления распределителя и немного проворачиваете его.
  3. Ваш помощник поворачивает ключ зажигания. Стрелка тахометра должна быстро отклониться и вернуться на нулевое значение.
  4. Вам необходимо добиться того, чтобы распределитель остался в таком положении, при котором стрелка тахометра отклоняется.

Можно заметить, что данный метод требует терпения и достаточно много времени. Как показывает практика, быстро и с первого раза произвести настройку зажигания таким методом не представляется возможным. Поэтому мы рекомендуем пользоваться им только в крайних случаях.

Каким может быть коммутатор системы зажигания

Приведенная выше схема коммутатора – лишь один из вариантов, как может быть реализовано устройство зажигания. Это выполняется с использованием:

  1. транзисторов;
  2. тиристоров:
  3. гибридных элементов;
  4. бесконтактных датчиков.

Транзисторная схема коммутатора рассмотрена выше, тиристорная схема использует накопление энергии в конденсаторе, а не в электромагнитном поле катушки зажигания. В ходе работы тиристорной системы, при поступлении управляющих сигналов, схема подключает заряженный конденсатор к обмоткам катушки, через которую он и разряжается, вызывая появление искры. Не касаясь достоинств и недостатков, которыми обладает та или иная схема, достаточно сказать, что любое подобное устройство обеспечивает значительное улучшение всех параметров системы зажигания, а коммутатор со временем вытеснил обычное батарейное зажигание.

Однако необходимо отметить и ещё один этап развития системы, и коммутатора в частности. Использование электронных компонентов и введение в конструкцию автомобиля коммутатора, позволило со временем отказаться от контактного прерывателя напряжения и заменить его бесконтактным датчиком. Такая система, в отечественных автомобилях, впервые была применена в машинах ВАЗ, в частности ВАЗ 2108. Подобный принцип работы, когда коммутатор получает сигналы от специального узла, на ВАЗ 2108 реализован с использованием датчика Холла.

При рассмотрении вариантов, каким может быть устройство коммутатора, нельзя обойти вниманием развитие самой системы зажигания. Основной принцип, который реализуется при ее построении – повышение надежности и эффективности работы всей системы

Достигается это применением микропроцессорных систем, использующих показания многочисленных датчиков. Для работы с такими системами требуется, как минимум, двухканальный коммутатор, а в последнее время и отдельная катушка, и коммутатор на каждую свечу. Такой подход – двухканальный коммутатор (в дальнейшем и многоканальный) позволяет обеспечить:

  • более мощную искру;
  • исключение потерь в трамблере;
  • стабильный холостой ход;
  • улучшенный пуск при пониженной температуре;
  • снижение расхода топлива.

Схема проводки ВАЗ-2109 карбюратор

  1. Головная фара.
  2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
  3. Концевой переключатель для питания лампы освещения моторного отсека.
  4. Клаксон.
  5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
  6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
  7. Генератор переменного тока.
  8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
  9. Клапан подачи жидкости на стекло пятой двери.
  10. Клапан подачи жидкости на переднее стекло.
  11. Свечи системы зажигания.
  12. Датчик Холла, служащий для распределения импульсов зажигания.
  13. Катушка.
  14. Концевой выключатель огней включенной передачи заднего хода.
  15. Измеритель температуры жидкости в системе охлаждения.
  16. Стартер.
  17. Аккумуляторная батарея.
  18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
  19. Коммутатор, управляющий системой зажигания.
  20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
  21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
  22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
  23. Блок контактов включения стартера.
  24. Концевой переключатель на карбюраторе.
  25. Клапан экономайзера.
  26. Датчик, сигнализирующий об аварийном снижении давления масла.
  27. Привод насоса омывателя.
  28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
  29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
  30. Переключатель скоростей.
  31. Привод очистителя ветрового стекла.
  32. Прикуриватель.
  33. Система подсветки рычажков регулировки параметров работы отопителя.
  34. Розетка для дополнительного оборудования.
  35. Лампа вспомогательного освещения моторного отсека.
  36. Система подсветки перчаточного ящика на панели приборов.
  37. Монтажный блок реле и плавких вставок.
  38. Переключатель освещения панели приборов.
  39. Концевик лампы стояночного тормоза.
  40. Концевик ламп торможения.
  41. Блок рычагов подрулевого переключателя.
  42. Переключатель ламп наружного света.
  43. Переключатель аварийной сигнализации.
  44. Включение задней противотуманной фары.
  45. Биметаллический предохранитель противотуманной фары.
  46. Переключатель обогрева стекла на пятой двери.
  47. Повторители поворотов на передних крыльях.
  48. Центральный плафон салонной подсветки.
  49. Индивидуальный плафон подсветки.
  50. Переключатели работы подсветки на средних стойках.
  51. Коммутационный блок зажигания.
  52. Замок зажигания.
  53. Комбинация приборов «низкого» типа.
  54. Концевик «подсоса» на карбюраторе.
  55. Задние фонари.
  56. Измеритель уровня топлива в баке.
  57. Обогрев стекла.
  58. Привод заднего дворника.
  59. Два плафона подсветки номера.

Электросхема ВАЗ-2109 карбюратор — полный вид:

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Выводы

Таким образом можно быстро и эффективно проверить или выставить метки зажигания на инжекторном ВАЗ 2114. Удачной всем работы!

Установка зажигания на ВАЗ 2109 с карбюратором выполняется при поддержки стробоскопа.

Для выполнения этой процедуры требуются инструменты и оборудование:

  • стробоскоп;
  • тахометр (если такового нет на приборной панели);
  • ключ на «10».

Подготовка к регулировке:

  1. Прогревается двигатель до температуры 85 — 90 С.
  2. По тахометру устанавливается частота вращения суставчатого вала на уровне 750 — 800 об/мин. Если холостой ход выходит за указанные пределы, необходимо его отрегулировать винтом числа ТВС карбюратора.
  3. Со штуцера вакуум-корректора опережения зажигания нужно снять рукав вакуума.
  4. Далее следует заглушить мотор и перекрыть просвет в рукаве вакуума.
  5. Затем ключом на «10» необходимо ослабить затяжку трех гаек крепежа прерывателя — распределителя.
  6. На картере КПП необходимо отыскать смотровое отверстие, закрытое пробкой, на краю которого находится шкала углов опережения зажигания. После извлечения резиновой пробки можно увидать в отверстии зубчатый венец маховика. Медленно вращая вал, нужно отыскать метку на маховике, соответствующую ВМТ в первом и четвертом цилиндрах. Когда эта точна встанет против центрального деления на шкале, расположенной на картере КПП, угол зажигания будет равновелик 00.
  7. Метку на маховике необходимо аккуратно пометить белой краской.
  8. Правильность благосклонности метки на маховике необходимо проверить по такой же метке, расположенной на шкиве суставчатого вала и метке на задней крышке ремня ГРМ. Если метки сходятся, следовательно, на маховике была помечена правильная контрольная точка.

Видеоурок по установке зажигания на ВАЗ 2109

Подготовительные операции закончены и можно приступать к процессу регулировки зажигания.

Требуется подключить стробоскоп. Алый провод стробоскопа подключается к «+» катушки, черный провод «сажается» на клемму «-» аккумулятора, третий провод подключается к высоковольтному проводу 4 цилиндра.

Дальше запускается двигатель, еще раз нужно убедиться при помощи тахометра в том, что холостой ход есть в пределах 750 — 800 об/ мин и направить стробоскоп на смотровое отверстие. Метка маховика должна быть на отметке 1о ± 1(настройки под бензин А- 92). Для бензина А- 95 на степени 4о ± 1.

Если показания шкалы отличаются от вышеуказанных углов, значит, момент зажигания бедствует в регулировке. Корректировка зажигания производится посредством поворота корпуса прерывателя-распределителя. Заворот по часовой стрелке увеличивает угол опережения зажигания (раннее зажигание), заворот против часовой стрелки приводит к позднему зажиганию.

Тахометр необходим для определения холостого хода при установке зажигания

При выполнении регулировки вертеть трамблер нужно потихоньку на небольшие углы, одновременно контролируя настройки с поддержкой стробоскопа.

После удачной регулировки угла опережения зажигания необходимо затянуть крепежные гайки трамблера и подсоединить шланг вакуума к вакуум-корректору опережения зажигания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
