Схема освещения салона ВАЗ 2123 – как устроен свет в Ниве?

Где находятся блок предохранителей и реле Нивы Шевроле

Расположение вставок у машин с 2011 по 2019 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

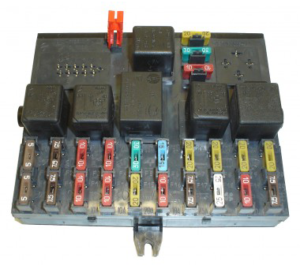

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

НомерОписание цепей
F1Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5Основное защитное реле стеклоподъемников
F6Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7Реле подключения клаксона.
F8Подогрев стекла кормовой части и зеркал заднего вида.
F9Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16Прерыватели аварийки и реле поворотов
F17Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18Силовой вентилятор системы отопления
F19Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

  • №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
  • №3 – предохранительная вставка бензонасоса, расположенного в баке;
  • №4 – элемент отвечает за питание цепи контроллера автомобиля;
  • №9 – предохранитель правого вентилятора радиатора;
  • №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схемеРасшифровка обслуживаемой цепи и оборудования
К1Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2Система очистки лобового окна, реле питает электромотор.
К3Прерыватель указателей поворотников в рабочем положении
К4Модуль блока фар – включение ближнего света
К5Защитный переключатель включения и питания дальнего света головной оптики
К6Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

  • К1/2 – штатные противотуманки (при наличии);
  • К3 – включение системы подогрева сидений;
  • К4 – защита клаксона;
  • К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

  • К1 – дополнительное реле;
  • К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
  • К7 – питание цепи топливного насоса;
  • К8 – главное реле автомобиля.

Потребители.

Все потребители  соединяются параллельно друг другу и для удобства объединены в отдельные блоки. Для каждого блока предусматривается свой предохранитель. Такая схема повышает степень безопасности, а также упрощает обслуживание.

Блок предохранителей Шевроле Нива представляет собой отдельно смонтированный узел, расположенный в салоне. Практически все цепи, кроме цепи зарядки и пуска двигателя, имеют защиту в виде плавких предохранителей.

Стартер шевроле нива обеспечивает первоначальный пуск двигателя путем зацепления проводной шестерни с маховиком. Принципиально он работает, как двигатель постоянного тока, в котором роль ротора играет обмотка, а статора – постоянные магниты. Такой двигатель способен развивать мощность до 1,5 кВт при силе тока в 80 А. Но это лишь номинальные показатели.

Роль ключа для некоторых цепей играет замок зажигания. В данном случае он является многофункциональным, так как совмещает в себе запирающее устройство, ключ стартера, блокировку повторного его включения. Ключ зажигания замыкает практически все цепи. Остается запитанной цепь, обеспечивающая внутреннее освещение, центральный замок, стоп-сигналы, подкапотный фонарь. Иммобилайзер шевроле нива активируется с помощью индуктивной связи транспондера ключа с блоком противоугонной системы.

Блок-фары, противотуманные фары и задние фонари образуют наружное освещение автомобиля. В фаре встроены лампочки ближнего и дальнего света. Раздельная оптика позволяет более эффективно управлять пучками света, обеспечивая повышенную эффективность освещения. В корпусе фары монтируются и габаритные огни. ПТФ в стандартную комплектацию не входят и являются дополнительной опцией.

Передние стеклоочистители работают в трех режимах: прерывистом, нормальном и ускоренном. Моторчики переднего и заднего очистителей стекол имеют защиту в виде термобиметаллических предохранителей.

Переключение режимов работы осуществляется управляющими рычагами на рулевой колонке автомобиля. Совместно со щетками работает система омывателя стекол. В бачки жидкости стеклоомывателя встроены моторчики переднего и заднего омывателей. Бачок для переднего стекла располагается в подкапотном пространстве, а для заднего – в двери багажника.

Приводит стеклоподъемники в движение моторедуктор реверсного типа. Он работает от импульсного сигнала и имеет обратную связь. Моторедуктор отключается, когда стекло достигает одного из крайних положений.

Контроль за работой функционально важных систем берет на себя приборная панель Шевроле Нива.

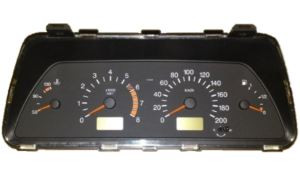

Она объединяет спидометр, тахометр, термометр, указатель уровня топлива. Помимо этого имеется жидкокристаллический дисплей, на который выводится информация бортового компьютера о температуре окружающего воздуха, текущего времени. Критические значения некоторых параметров дублируются сигнальными лампами. Из обслуживания панели предусматривается только замена ламп. Остальные работы не являются регламентированными, а устройство меняется целиком.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

  1. Открыть декоративную крышку блока.
  2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
  3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
  4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
  5. Отключить колодки электропроводки от блока.
  6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

  1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
  2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
  3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
  4. Вынуть ящик и отключить колодку с лампы подсветки.
  5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
  6. Отвернуть три 10 мм гайки крепления блока предохранителей.
  7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
  8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

  1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
  2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
  3. Заменить предохранитель на аналогичный.
  4. Собрать детали в обратном порядке.

Плафон освещения задних пассажиров на Шевроле Нива

Сперва делал на потолке небольшое отверстие дабы посмотреть, что там есть. Для вырезания обивки специального оборудования не нужно, сгодится обычный канцелярский нож. Приложил к месту установки плафон, потом сделал отметки фломастером, сделал в нужных местах дополнительные надрезы. По краям резать до конца не нужно, иначе вам не достичь нормальной фиксации плафона.

Теперь расскажу о том, как закреплена обивка крыши автомобиля. В том месте, где будет находится дополнительный плафон, обивка держится на отрезке поролона. По краям тут нанесен клей. Стоит нажать в этом месте на обшивку, как вы сразу же услышите звук шуршания. У меня обивка потолка была очень хорошо приклеена к потолку, оторвать просто не получилось, пришлось поработать все тем же ножом. Хорошо еще, что отрезок поролона не очень большой, а то времени на все это ушло бы гораздо больше.

После того, как отверстие было готово, я не сумел нащупать провода штатного плафона. Пришлось засовывать фонарик, только так можно что-то найти. Примечательно, что на конце провода имеется отдельный разъем, так что присоединять его дополнительно не пришлось, уже хорошо. Плафон у меня имеет три контакта, у него три положения, но к нему идут только два провода. Пока присоединил только их, однако в будущем нужно будет протянуть третий провод, эту работу я проделаю во время шумоизоляции крыши, которая состоится летом будущего года.

Засовываем плафон на приготовленное место, фиксируем. Даже никакой рамки не понадобилось. Проверка плафона никаких неприятных сюрпризов не преподнесла, все работает нормально, без проблем.

Не работает печка в Ниве Шевроле

Очень часто случается так, что с наступлением холодной поры владельцы популярной модели внедорожника Нива Шевроле сталкиваются с проблемой, когда не работает печка в салоне. Довольно неприятное явление, которое требует немедленного разрешения. Именно вопросом решения этой проблемы и займемся в данном материале.

Система отопителя автомобиля

Система отопления автомобилем Нива Шевроле

Автомобильная система отопления внедорожника Нива Шевроле представляет собой основные конструктивные элементы и узлы, которые отвечают не только за отопление салона, но и за его охлаждение в летнее время. Система отопления состоит из следующих элементов:

  1. Радиатор отопителя;
  2. Блок управления;
  3. Патрубки отопителя;
  4. Насос охлаждающей жидкости;
  5. Компрессор;
  6. Испаритель.

Это основные элементы, но имеются еще и такие мелкие, как резистор, предохранитель, которые также отвечают за функционирование печки в целом. Итак, мы не будем рассматривать, как работает система отопления, а только разберем основные моменты, которые могут быть причинами неисправностей печки. Система отопления автомобиля представлена на фото ниже.

Причины неисправности

Зачастую поломка печки в салоне автомобиля Нива Шевроле не несет в себе особой сложности, поэтому для устранения следует знать основные причины, а, точнее, узлы, которые выходят из строя.

Итак, причинами неисправности печки могут служить следующие факторы:

  1. Неисправность добавочного резистора. Этот резистор служит для того, чтобы управлять электрическим вентилятором нагнетания горячего воздуха непосредственно в салон авто.
  2. Неисправность патрубков отопителя.
  3. Течь на соединениях патрубка и радиатора печки.
  4. Неисправен блок управления печкой.
  5. Неисправность отопителя.

Рассмотрим, как же устранить основные причины выхода из строя печки, как осуществляется ремонт и что нужно знать для его проведения.

Резистор – как починить?

Первоначально необходимо убедится в том, что вышел из строя именно резистор вентилятора авто Нива Шевроле. Это можно выяснить следующим образом: если при включенном зажигании не работает ни одно их трех первых положений скоростей, то проблема заключается именно в этой маленькой детали. Четвертая скорость при этом будет функционировать, так как резистор не влияет на ее работу.

Схема освещения салона ВАЗ 2123 – устраняем неисправности + Видео » АвтоНоватор

За Нивой прочно закрепилась слава самого массового отечественного авто повышенной проходимости, и эту славу преемник ВАЗ 2123 – Chevrolet Niva – поддерживает со всем старанием. Однако в старых автомобилях все же ощущается нехватка комфорта, в частности, многие пересматривают схему освещения салона.

Внедорожник для дорог – по ямам да по ухабам

Автомобиль ВАЗ 2123, носящий название Шевроле Нива, получил широкое распространение в последнее десятилетие. Основными характеристиками модели ВАЗ 2123 являются полный привод на все колеса автомобиля, двухступенчатая раздаточная коробка и управляемый дифференциал, который можно блокировать, в зависимости от потребности.

Бензиновый двигатель автомобиля состоит из 4 цилиндров объемом 1.7 л. Модели, выпущенные после 2010 года, более стильные и современные, однако главная суть автомобиля не поменялась – ВАЗ 2123 очень практичен для нынешнего состояния дорог. Широкое применение автомобиль получил в основном в сельской местности, однако и в городах его также можно часто встретить.

Салон автомобиля ВАЗ 2123 выполнен из качественного материала и технически очень хорошо оснащен. Схема освещения салона состоит из многих электрических устройств, расположенных по всему салону автомобиля. Панель приборов ВАЗ 2123 оснащена современной диодной подсветкой, которая практична, независимо от времени суток. Наиболее уязвимые элементы в схеме освещения автомобиля – электрический плафон, а также дверные выключатели освещения.

Рекомендуем Вам специальный солнцезащитный козырек для автомобилей.

Как устроено освещение в Ниве?

Схема освещения Нивы закольцована на блок предохранителей, который расположен внутри салона автомобиля под торпедой с водительской стороны. Каждый из предохранителей отвечает за определенный тип прибора освещения, не только внутри салона, но и в наружной подсветке автомобиля. При неисправности подсветки любого прибора салона первым делом нужно проверить предохранители.

Схема освещения ВАЗ 2123 имеет слабое звено – выключатели освещения салона. Возникает поломка в результате недостаточно плотного закрывания дверей в автомобиле, или выхода из строя дверных выключателей. Расположены выключатели в опорных стояках дверей. Во время их частичной поломки при движении автомобиля свет в салоне может периодически мигать, так как возникает плохой контакт.

Для устранения причин поломки, прежде всего, нужно снять клеммы электропитания с аккумулятора. В процессе работ вам нужна будет отвертка и новые выключатели. Стоят они недорого, поэтому лучше покупать с запасом. Для замены открутите фиксирующий болт и извлеките кнопку. Отсоедините от нее контактный провод, после чего присоедините новую кнопку. Обязательно убедитесь, что резиновая прокладка выключателя кнопки сидит надежно. Если она испорчена, лучше её заменить, так как она препятствует попаданию влаги в стойку дверей автомобиля.

После замены всех элементов выключателей убедитесь, что схема освещения салона исправна. Если имеются какие-то неполадки, стоит произвести регулировку дверей, а именно проверить, правильно ли срабатывает пластиковая кнопка, которая давит на выключатель – она должна быть выставлена по центру.

Плафон подсветки и прочие неполадки

Схема освещения ВАЗ 2123 предусматривает как центральное освещение, так и индивидуальное. В центральном плафоне подсветки периодически может выходить из строя лампочка, реже выходит из строя кнопка включения и выключения. Для ремонта отключите питание на клеммах аккумулятора. Плоской отверткой подсадите пластик внутри салона, делать это нужно так, чтобы не портить обшивку. Далее, если есть необходимость, произведите замену лампочки.

В наше время стандартные лампочки освещения салона принято заменять светодиодными – они светят более ярко и при этом снижают энергопотребление, да и срок эксплуатации намного больше стандартных.

В салоне автомобиля ВАЗ 2123 предусмотрено также индивидуальное освещение. Производить в нем замену лампочек гораздо сложнее. Для их извлечения постарайтесь не применять отвертки или сторонние предметы, так как весь корпус и крепления плафонов индивидуального освещения состоит из пластика, и на нем могут остаться царапины. Попытайтесь снять их путем нажатия по центру на специальные клипсы.

После этого извлеките плафон, отключив от него клеммы. Далее замените в нем две лампочки. Мощность лампочек необходимо выбирать одинаковую. После замены установите все в обратном порядке и проверьте работоспособность.

Схема блока предохранителей с 2009 годах

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

  • F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
  • F2 (7,5 А) Левая фара (ближний свет)
  • F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
  • F4 (10 А) Левая противотуманная фара
  • F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
  • F6 (15 А) Прикуриватель
  • F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
  • F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
  • F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
  • F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
  • F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
  • F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
  • F13 (10 А) Правая фара (дальний свет)
  • F14 (10 А) Правая противотуманная фара.
  • F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
  • F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
  • F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
  • F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
  • F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
  • F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

  • К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
  • К2 – реле очистителя ветрового стекла;
  • К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
  • К4 – реле включения ближнего света фар;
  • К5 – реле включения дальнего света фар;
  • К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
  • К7 – реле включения обогрева заднего стекла;
  • К8 – реле не используется;

Схема соединений монтажного блока:

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.

Замена плафона освещения на Ниве Шевроле

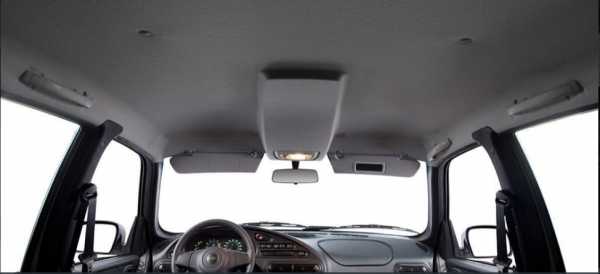

Для того, чтобы обеспечить дополнительный комфорт на авто устанавливаются дополнительные лампы подсветки в салоне. На Шевроле Ниве они расположены в передней части потолка, рядом с зеркалом заднего вида. Светильник имеет три положения выключателя: отключено, включение при открытии дверей, постоянное включение. Для работы плафона используются четыре лампы стандарта W5W.

Это обычные лампы накаливания, которые имеют большой ресурс. Но Нива обычно эксплуатируется в условиях бездорожья, при этом двигатель зачастую работает на высоких оборотах. В таком режиме генератор выдает повышенный заряд, что снижает их ресурс. Плафон освещения салона Нива Шевроле редко используется во время движения, но при наличии проблем с проводкой возможен более быстрый выход ламп из строя. Так же на их состояние может влиять вибрация, в результате которой может повредиться нить накаливания, расположенная внутри. Поэтому может возникнуть необходимость замены.

Это можно сделать самостоятельно. При этом из инструментов понадобиться только плоская отвертка и новая лампа в плафон освещения Нива Шевроле.

Перед началом работ лучше отключить минусовую клемму от аккумулятора, чтобы случайно не вызвать короткое замыкание в проводке и не сжечь предохранитель. После этого нужно плоской отверткой поддеть декоративную накладку рядом с плафоном со стороны зеркала.

Затем нужно найти защелки на рассеивателе, нажать на фиксаторы и сдвинуть его вниз.

Под крышкой расположены 4 лампы. Две из них, которые отвечают за общую подсветку салона можно заменить сразу. Для этого необходимо взяться за корпус и потянуть на себя. Новые лампы устанавливаются в посадочные места аналогичным образом.

Чтобы заменить лампы индивидуального освещения, необходимо дополнительно снять бокс для очков. После этого нужно выкрутить три самореза при помощи ключа Torx 20.

Затем плоской отверткой нужно отжать 4 крепления плафона, после чего его можно достать из посадочного места.

На плате, расположенной внутри плафона закреплены 2 патрона для ламп индивидуального освещения. Они выкручиваются против часовой стрелки, после чего производиться замена.

Установка дополнительного плафона.

Стандартное расположение источника света в Шевроле Нива довольно неудобно. Света зачастую не хватает для задних пассажиров. К тому же, это делает неудобной загрузку вещей в автомобиль, поскольку в темное время спинки передних сидений отбрасывают большую тень и сзади практически ничего не видно. Для этой цели отдельно можно приобрести плафон освещения салона, арт 0002-13101641-00. Помимо этого необходимо заказать рамку для него, чтобы установить ее в отверстие. Для этого лучше всего использовать модель от Opel 12 30 825 или ее аналог 0002-13101641-00 (Opel 12 30 092).

Протянуть провода можно от переднего плафона освещения. Для подключения можно использовать как специальные провода, так и аудио-кабель от ПК.

Чтобы установить рамку, необходимо приложить ее в предполагаемое место к ковролину и обвести карандашом. Затем, при помощи канцелярского ножа вырезается отверстие.

В полученное отверстие устанавливается рамка и уши загибаются за материал потолка. Не стоит прилагать слишком больших усилий, поскольку она довольно тонкая.

После установки необходимо проверить правильность подключения.

Причины поломок

Причины появления неполадок заключаются в следующем:

  1. Повреждение электропроводки внутри системы. Подобная ситуация возникнуть может из-за заводского брака, неправильной эксплуатации или несвоевременной диагностики.
  2. Окисление контактов. Процесс окисления запускается сразу после того, как на контакт попадают электролиты или его пары. Утечка вещества возникает из-за трещин, находящихся на крышке АКП или в местах разболтанных токовыводов. Пары появляются из-за постоянного перезаряда батареи или при действии высоких температур (в жару). Следствием становятся проблемы работы в панели приборов. Поломка по такой причине возникает реже всего, поскольку контакты окисляются на протяжении длительного времени. Если периодически их прочищать, можно полностью избавиться от риска такой поломки.
  3. Сбой в работе электронного блока управления. Такую проблему могут спровоцировать многие факторы. В число самых распространенных входят следующие: вмешательство в электрику неквалифицированных специалистов, обрыв или замыкание в системе проводки и попадание воды в ЭБУ. При этом неисправность работы может затрагивать и другие системы автомобиля, не только панель приборов.
  4. Неправильная установка после снятия. Если панель будет установлена не в том порядке или без учета правил, то проблем с работой устройства не избежать. В таком случае скорее всего придется обратиться к специалисту за квалифицированной помощью.

Соединение АКБ и стартера

В каждом автомобиля существует своя схема установки стартера. Может быть несколько вариантов доступа:

  • справа;
  • слева;
  • со стороны радиатора;
  • со стороны салона.

Часто приходится использовать подъемник или смотровую яму, чтобы добраться до этого компонента. Механизм нужен для обеспечения зацепления между шестерней и маховиком. Поэтому в области крепления кожуха сцепления устройство расположено чаще всего. Электронный вариант не исключение.

Для подключения используется всего один разъем, к которому добавляют специальную клемму. Стартер начинает работать каждый раз, как только владелец поворачивает ключ.

Лучше всего пользоваться мультиметром, чтобы обнаружить поломки в одной из таких частей автомобиля. Но определить неисправности легко и с помощью других несложных манипуляций.

В большинстве случаев ремонт стартера возможен, даже если из строя вышла такая важная часть, как обмотки. Электрооборудование авто в большинстве сулчаев подлежит полному восстановлению.

Демонтаж и замена ламп ближнего света своими руками

На внедорожнике Шевроле установлена качественная оптика, но и она приходит со временем в негодность и подвержена механическим повреждениям. Могут перегореть лампы, поэтому нужно знать, как снять лампы и заменить.

1. Место крепления лампы

2. Галогенная лампочка Н7

3. Вкручивание лампочки на место

Замена лампы ближнего света проходит поэтапно:

  1. Сначала следует обесточить автомобиль. Для этого нужно снять минусовую клемму с АКБ.
  2. Начиная с правой стороны, необходимо демонтировать бачок омывателя, вынув его из пазов.
  3. Очистив с помощью чистой ветоши защитный кожух от грязи и пыли, можно его снимать.
  4. На следующем этапе отсоединяются контакты от цоколя осветительного прибора.
  5. Нажав на фиксатор, сдвигаем его вверх и отпускаем. Становится доступна лампочка.
  6. Вынимаем аккуратно лампу за цоколь, чтобы не вышел из креплений фиксатор.
  7. Вкручиваем новый осветительный элемент, контролируя с помощью фонарика попадание цоколя в отверстие светорассеивателя.
  8. Заводим фиксатор вверх и закрепляем лампочку.
  9. Возвращаем на место защитный кожух и подключаем контакты.

Аналогичные действия выполняются для левой фары (автор видео — НАТИПАК ВОЛГЕЖ).

После замены ламп необходима регулировка свет фар. Для этого предназначен регулировочный винт.

Chevrolet Niva | ВАЗ 2123 с 2001 года, электросхемы инструкция онлайн

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

  • После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
  • Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
  • Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

  1. Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
  2. Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
  3. После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Оплата через PayPal

  • После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
  • Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
  • Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
