Из чего состоит сцепление
Чтоб не ломать сцепление, нужно знать не только как оно работает поверхностно и какие его функции, но и с каких деталей оно состоит. К основным составляющим частям относят ведомую и ведущую части, механизм отключения и нажимную систему.
Момент вращения двигателя передается от маховика на детали ведущей части, последние в свою очередь передают крутящий момент на ведущий вал КПП. Момент трения обеспечивается благодаря нажимному механизму, который благодаря плотному сцеплению ведомой и ведущей части, дает долгожданный результат движения.
Немаловажным считается выключение сцепления. Так один диск, на котором расположены периферическим образом пружины, расположено в чугунном картере, тот в свою очередь располагается в блок-картере двигателя.
В ведущую часть входит кожух сцепления и маховик, последний в свою очередь крепится к маховику коленчатого вала за счет шести специальных болтов. Нажимной диск размещается в средней части кожуха. Вращающий момент нажимного диска передается от маховика через три выступления, которые имеются в диске и входят в окна кожуха. Ведомый диск, ступица, ведущий вал коробки смены передач являются основными и обязательными составными ведомой части сцепления.
По обе стороны ведомого диска размещены фрикционные накладки, изготовлены из медно-асбестового состава (или же иного металлоасбестового состава), которые выдерживают необычайно высокую температуру и известны своими фрикционными свойствами. Со ступицей ведомый диск соединен заклепками либо же через пружины. Эти пружины являются составной частью пружинно-фрикционного гасителя вращающихся колебаний (то есть демпфера)
МЕХАНИЗМ СЦЕПЛЕНИЯ
Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.
Механизм сцепления состоит из:
- картера и кожуха,
- ведущего диска (которым является маховик двигателя),
- нажимного диска с пружинами,
- ведомого диска с износостойкими накладками.
Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте автомобиль.
Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, то есть — включить сцепление. И это сложная задача, так как угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.
Сцепление включено
На первом этапе работы по включению сцепления — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти.
На втором этапе – удерживаем ведомый диск от какого-либо перемещения, т.е. на две — три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись. Машина при этом увеличивает скорость движения.
На третьем этапе — маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля. Это соответствует состоянию механизма сцепления – включено, автомобиль едет. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.
Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.
Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.
Сцепление выключено
освоив работу с педалью сцепления в три этапа
Сцепление грузового автомобиля устройство
Рекламные предложения на основе ваших интересов:
Рабочий цилиндр размещен в чугунном корпусе и совмещен с пневмоусилителем (рис. 2, б). В нижнем цилиндрическом отверстии установлен поршень рабочего цилиндра с комбинированным уплотнением, препятствующим проникновению рабочей жидкости в полость пневмоцилиндра и попаданию в полость рабочего цилиндра воздуха. В верхнее резьбовое отверстие ввернут корпус поршня следящего устройства. Верхняя и нижняя полости корпуса рабочего цилиндра соединены каналом В, в верхнюю часть которого ввернут перепускной клапан.
К корпусу рабочего цилиндра болтами прикреплен алюминиёвый корпус пневмогидравлического усилителя. Нижняя часть корпуса пневмоусилителя является цилиндром пневматического поршня, а в верхней части корпуса размещен механизм следящего устройства, который состоит из зажатой между корпусами мембран, сдвоенных впускного и выпускного клапанов и седел клапанов. Полости клапанов и пневмоцилиндра соединены каналом А.
При нажатии на педаль сцепления давление из главного цилиндра передается на поршень рабочего цилиндра и далее через канал В на поршень следящего устройства. Поршень следящего устройства, перемещаясь, действует на седло выпускного клапана, прикрепленное гайкой к мембране. Имеющееся в седле отверстие, предназначенное для выпуска воздуха в атмосферу, закрывается при упоре седла в уплотняющую поверхность выпускного клапана. При дальнейшем движении поршня и седла выпускного клапана происходит отрыв впускного клапана от своего седла, поскольку оба клапана установлены на одном стержне. В результате этого сжатый воздух из пневмо-системы автомобиля через открытый впускной клапан и канал Б поступает в полость пневмоцилиндра, и поршень под давлением сжатого воздуха начинает перемещаться. В связи с последовательной установкой гидравлического и пневматического поршней создаваемые ими усилия суммируются и передаются через толкатель на рычаг вилки выключения сцепления. Одновременно часть сжатого воздуха через канал А поступает в камеру мембраны.
В результате возросшего давления в камере, а также от действия уравновешивающей пружины мембрана прогибается, перемещая за собой седло выпускного клапана, которое передает усилие на поршень следящего устройства. Сдвоенные клапаны под действием своей пружины также перемещаются, в результате чего закрывается отверстие седла впускного клапана. Поршень следящего устройства оказывается под действием двух противоположно направленных сил. Одна сила, возникающая под действием давления рабочей жидкости, стремится переместить поршень и открыть впускной клапан. Другая сила, возникающая под действием пружины и сжатого воздуха на мембрану, стремится вернуть поршень в исходное положение. При увеличении давления рабочей жидкости увеличивается и давление сжатого воздуха в камере мембраны, что обеспечивает автоматическое изменение давления сжатого воздуха в пневмоцилиндре пропорционально усилию на педали сцепления. При отпускании педали сцепления давление рабочей жидкости падает, нарушая равновесие в следящем устройстве, и сжатый воздух из полости пневмоцилиндра выходит через атмосферный клапан в верхней части корпуса рабочего цилиндра. При отсутствии воздуха в пневмосистеме перемещение толкателя, а следовательно, и рычага вилки выключения сцепления происходит только под действием давления рабочей жидкости на поршень рабочего цилиндра, что значительно повышает усилие на педаль сцепления.
Источник
Как это работает
Напоследок немного разберем основные моменты функционирования сцепления.
Выглядит это примерно так:
- при отпущенном водителем сцеплении его ведомый вал находится в зажатом состоянии между маховиком системы и самим нажимным сцепным диском;
- нажимая на газ, образуется сила трения, из-за чего возникает тот самый крутящий момент (машина набирает скорость);
- выжимая сцепление, элементы системы начинают взаимодействовать;
- освобождается от ранее имеющегося прижимного усилия ведомых вал;
- в этом процессе большую роль играет тросик;
- на выжимной сцепной подшипник начинает воздействовать так называемая вилка, отвечающая за отключение;
- в итоге подшипник совершает движения к маховику, следуя вдоль сцепного вала;
- затем подшипник начинает давить на пластинки, имеющиеся у нажимной пружинки;
- если лепестки пружинки начинают выгибаться в сторону маховика, пружинка отгибает его наружный край;
- тем самым маховик освобождается;
- параллельно пружинки начинают постепенно отпускать сцепной нажимной диск;
- крутящий момент не передается от двигателя на коробку передач;
- отпустив педаль сцепления, машина вновь может набирать скорость, то есть восстанавливается взаимодействие КПП и двигателя.
Не обязательно вникать в сложную суть работы механизмов и взаимодействия всех систем. Но вы должны ознакомиться с устройством сцепления, двигателя, коробки передач и пр. Это позволит понимать, какие неисправности могут происходить, а также где искать причину поломки.
Не так давно мы с вами разбирали секвентальную и вариаторную коробку передач. Полезные устройства, довольно часто применяемые на автомобилях.
Только пусть вас не вводит в заблуждение факт отсутствия на некоторых машинах педалей сцепления. В действительности сама система присутствует на машине, но для ее работы участие водителя не требуется, как на автомобилях с механикой.
На этом у меня все. Можете также посмотреть полезное видео и узнать дополнительные сведения о сцеплении.
Watch this video on YouTube
Разновидности сцеплений
Выяснив, из чего состоит сцепление автомобиля, водителю стоит изучить разновидности сцеплений.
Сухое сцепление работает на основе силы трения, которая появляется при взаимодействии сухих поверхностей. Это создает надежную связь между коробкой передач и двигателем. В машинах с МКПП чаще всего используют сухое однодисковое сцепление. Однако также существует мокрое сцепление, которое предполагает работу трущихся элементов в масляной «ванне». Данная схема создает плавное соприкосновение дисков. Чаще всего она применяется на роботизированных коробках передач, имеющих двойное сцепление. Гидравлический привод управляется электроникой. Такая конструкция очень надежна, но дорогая по стоимости.
Существует также сухое двухдисковое сцепление, которое имеет два ведомых диска и промежуточную проставку. По сравнению с другими видами, эта схема проще «мокрой» и часто применяется на грузовых авто и машинах с мощными моторами.
Сцепление двухмассового маховика состоит из частей, связанных с одной стороны с «движком», а с другой стороны с ведомым диском. Эти элементы обладают свободным ходом и соединены пружинами. Конструкция включает в себя опцию гашения колебаний.
Причины неисправности сцепления
Выявить поломку фрикционов водитель сумеет без разборки по косвенным симптомам. Необходимо внимательно следить за возникающими признаками неисправности корзины сцепления.
Одним из популярных факторов является включение с пробуксовкой. Это является следствием износа поверхностей или же замасливания рабочей зоны. Также виновником неприятностей оказывается поломка пружины или малый свободный ход педали. Для устранения подобных неприятностей необходима замена ведомого диска, а в некоторых случаях можно обойтись устранением задиров.
Затягивать с ремонтом не стоит, так как от значительного перегрева стальной ведомый диск может деформироваться. Параллельно нажимные диски с чугунным маховиком будут растрескиваться. Аромат быстроизнашивающихся в такой ситуации фрикционных дисков может проникать даже в салон.
Еще одним признаком поломки является неполное включение сцепления. Это случается по таким причинам:
- следствие чрезмерного свободного хода;
- деформация пружины;
- изгиб ведомого диска;
- последствия неправильного монтажа нажимного диска.
Подобный вариант случается после механических деформаций выжимных рычагов. Иногда виновником оказывается заедающий подшипник, который не перемещается с муфтой. Вдоль шлицов загустевшая либо сконденсированная смазка блокирует свободу для движения ведомого диска.
Решить проблему свободного хода удастся лишь при высвобождении накопившихся воздушных пузырьков из гидравлической системы. Также потребуется регулировка хода педали или замена изношенных дисков. Услышать проблему можно по характерному звуку неполного выключения (хруст шестеренок), что способствует быстрому износу КПП.
К частым неисправностям относят возникающие периодически рывки при выжимании педали. Случается это даже при плавном спуске ноги. Чаще всего это – признак крошащихся накладок. Также не стоит исключать следующих типов поломок:
- деформация ведомого диска;
- выработка фрикционных шайб;
- сколы демпферных пружин.
Рывки может спровоцировать блокирование перемещения ведомого диска на шлицах выходного вала от КПП. Реже встречается этот признак из-за рассыпания выжимного подшипника либо тугого перемещения нажимной муфты.
Проблемы способен создать гидропривод. Возникновению провалов при нажатии педали водитель обязан проникновению воздуха в привод, что приводит к неполному выключению (недостаточному разъединению дисков). Требуется избавить систему от воздушных пробок и долить достаточное количество рабочей жидкости.
Если в механизмах, наделенных тросовым приводом, вообще не происходит включение сцепления, то это косвенный признак обрыва троса. Когда у водителя педаль не возвращается в первоначальную позицию, то стоит искать новую возвратную пружинку.
Разновидности сцепления
По типу трения.
Вышеописанный вид имеет так называемый «сухой» тип трения. То есть, все конструктивные элементы какой-либо смазки не имеют, мало того – она вообще не допускается, поскольку это может повлиять на сцепные свойства взаимодействующих поверхностей дисков.
Но существуют виды, у которых составляющие находятся в масляной ванне – так называемое «мокрое».
Но такой тип на авто практически не используется, хотя его можно встретить в конструкции некоторых мотоциклов.
В целом, суть работы этого сцепления не отличается от «сухого», с единственной разницей, что картер, в котором располагаются составные элементы, заполнен маслом.
По количеству потоков.
Что касается количества потоков, то здесь сцепления фрикционного типа делятся между собой на однопоточный и двухпоточные.
В первом случае вращение от двигателя передается только на один элемент. В описанном выше типе им выступает первичный вал КПП.
Но на спецтехнике нередко используется двухпоточное сцепление.
Отличительной особенностью от однопоточного является передача вращения на два вала. Но для этого в конструкцию добавлен еще один ведомый диск.

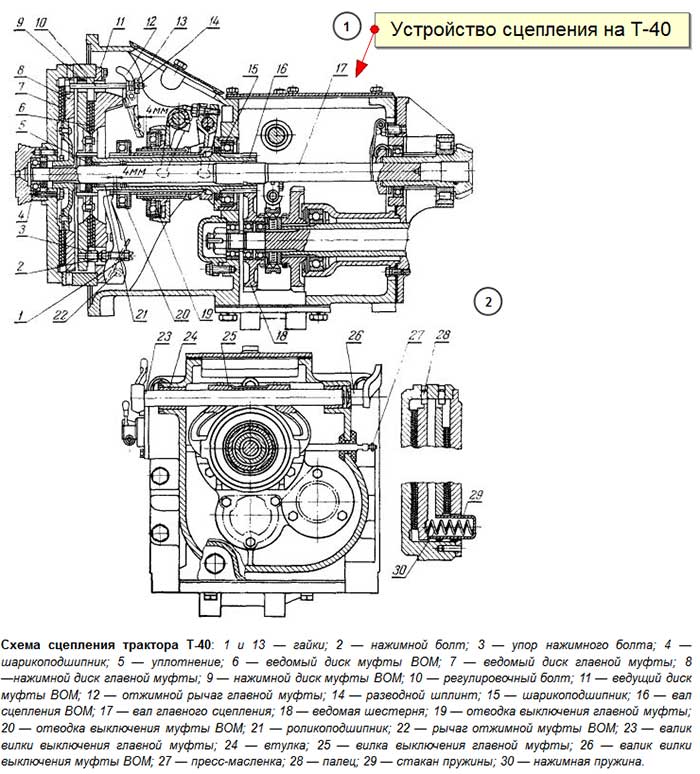

Чаще всего оно встречается на тракторах (второй поток обеспечивал вращение вала отбора мощности).
Что касается легкового автотранспорта, то этот тип нашел применение в авто с роботизированной КПП (о нем более подробно – чуть ниже).
По количеству ведомых дисков.

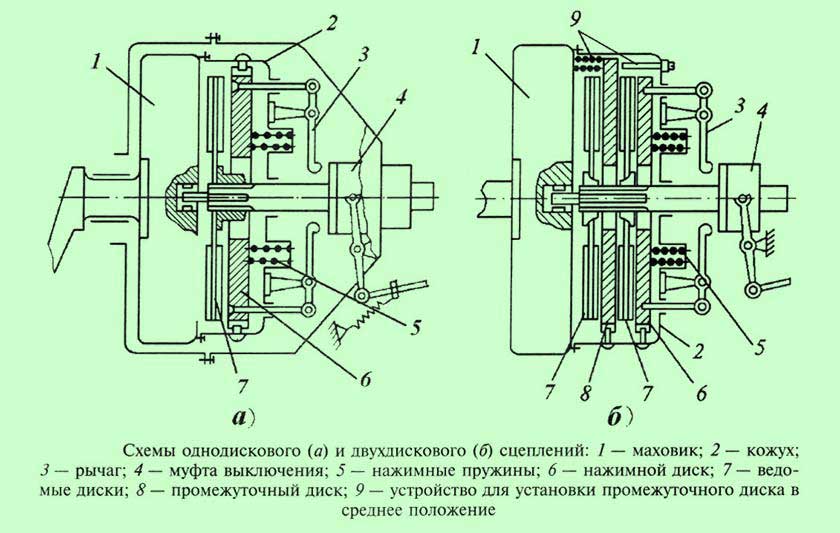

Относительно количества ведомых дисков, то помимо однодискового есть также двухдисковые и многодисковые сцепления.
Первый вариант двухдискового сцепления используется на двухпоточном типе. В нем вращение от одного ведомого диска передается на вал КПП, а от второго – на ВОМ.
Такое конструктивное исполнение позволило повысить функциональность техники (к примеру, на тракторах благодаря валу отбора мощности удается агрегатировать его с разнообразными механизмами).
Но двухдисковое сцепление может быть и однопоточным (вращение от двух ведомых дисков передается только на один элемент – вал КПП).
Такая конструкция нашла применение на грузовом транспорте (в большинстве случаев, хотя этот тип можно встретить и на спортивных авто, а также некоторых мотоциклах), где из-за высоких мощностей моторов требуется передача высоких крутящих моментов.
Многодисковые же сцепления представляют собой пакет дисков – ведущих и ведомых, чередующихся между собой. Этот пакет помещен в корзину, состоящую из двух барабанов – ведущего и ведомого.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена сцепления Ауди-80, порядок выполнения работ
В остальном суть конструкции этого типа не отличается от обычного сцепления – диски соединены с соответствующими барабанными, прижимаемых друг к другу пружинами, благодаря чему между дисками возникает трение.
При задействовании привода один барабанов отходит, благодаря чему и прерывается поток. Этот тип сцепления можно встретить только на мотоциклах.
По типу привода.
Для управления узлом применяется несколько типов приводов:
- Механический (передача усилия от педали на вилку подшипника делается при помощи системы рычагов или троса);
- Гидравлический (усилие передается посредством двух цилиндров – главного и рабочего, соединенных между собой трубопроводом, заполненным жидкостью);
- Электрический (применяется в системах с автоматическим управлением сцеплением. Воздействие на элементы сцепления здесь ведется посредством электродвигателей с сервоприводами);
- Комбинированный (привод сочетает в себе несколько из вышеперечисленных типов, к примеру, гидромеханический).
Дополнительно на спецтехнике нередко применяются разнообразные усилители привода.
Классификация
Сцепление систематизируют по нескольким функциональным устройствам.
По связи ведущих и ведомых частей
По контакту пассивных и активных элементов различают такие категории узлов:
Гидравлический. Работа выполняется за счёт потока специальной суспензии. Подобные муфты применяются в автоматических коробках скоростей.
1 – бачок гидравлического привода сцепления/главного тормозного цилиндра; 2 – шланг подачи жидкости; 3 – вакуумный усилитель тормозов; 4 – пылезащитный колпачок; 5 – кронштейн сервопривода тормоза; 6 – педаль сцепления; 7 – штуцер прокачки главного цилиндра сцепления; 8 – главный цилиндр сцепления; 9 – гайка крепления кронштейна главного цилиндра сцепления; 10 – муфта трубопровода; 11 – трубопровод; 12 – прокладка; 13 – опора; 14 – втулка; 15 – прокладка; 16 – штуцер прокачки рабочего цилиндра сцепления; 17 – рабочий цилиндр сцепления; 18 – гайки крепления кронштейна рабочего цилиндра; 19 – картер сцепления; 20 – муфта гибкого шланга; 21 – гибкий шланг
Электромагнитный. Для приведения в действие используется магнитный поток. Устанавливается на малогабаритных автомобилях.
-
Фрикционный или типичный. Передача импульса осуществляется за счёт силы трения. Самый ходовой тип для автомобилей с механической коробкой передач.
1.* Размеры для справок. 2. Момент затяжки болтов крепления картера 3. Привод выключения сцепления автомобиля должен обеспечить: 1. Перемещение муфты для выключения сцеплении 2. Осевое усилие на упорном кольце при не выключенном сцеплении 4. На виде А-А муфта и кожух коробки передач не показаны
Важно! По причине сложности устройства электромагнитная и гидравлическая муфты не заработали повсеместного применения
По типу создания
В данной категории различают такие типы соединительной муфты:
- центробежные;
- частично центробежные;
- с основной пружиной;
- с периферийными спиралями.
По числу руководимых валов выделяют:
однодисковые — самый распространённый тип;
двухдисковые — устанавливаются на грузовом транспорте или автобусах солидной вместимости;
многодисковые — используются в мототехнике.
По типу привода
По разряду привода сцепления классифицируют на:
Механические. Предусматривают передачу импульса при нажиме на рычаг через трос на выжимную вилку.
1 — фиксирующий зажим; 2 — механизм регулировки свободного хода педали; 3, 4 — уплотнительные шайбы; 5 — втулка; 6 — педаль сцепления; 7 — кронштейн педали сцепления троса; 8, 9 — болты крепления; 10 — рычаг; 11 — стопорная шайба; 12 — уплотнительная шайба; 13 — зубчатая шайба; 14 — пружина; 15 — толкатель; 16 — опорный элемент; 17 — упор оболочки
- Гидравлические. Включают в состав главный и рабочий цилиндры сцепления, которые сопряжены трубкой повышенного давления. При натиске на педаль включается в работу шток ключевого цилиндра, на котором размещается поршень. Он в ответ давит на ходовую жидкость и создаёт пресс, который передаётся к основному цилиндру.
Знаете ли вы? В авто с автоматической КПП педаль сцепления отсутствует. Но это означает только то, что соединительная муфта работает без участия человека.
Существует и электромагнитный тип соединительной муфты, но сегодня он практически не используется в машиностроении ввиду дорогостоящего обслуживания.
Неисправности сцепления
Несмотря на простоту устройства системы, сцепление также подвержено поломкам. Например, оно может выключаться не полностью. Чаще всего это происходит из-за того, что перекосился выжимной подшипник или сломались пружины.
Если система сцепления на запускается в полную силу, это может значить что замаслены составляющие механизма или пришли в негодность износостойкие накладки диска. Кроме того, возможна поломка пружин.
Также возможна проблема, которая проявляется в качестве резкого отказа работы сцепления. В данной ситуации и случаях, схожих с ней, причина может крыться в неравномерной поверхности рабочих дисков или разрушении накладок. Также проблемы могут возникнуть из-за протекания тормозной жидкости.
Виды сцеплений
Сухое и мокрое сцепление
В настоящее время наиболее распространены следующие виды сцеплений:
- сухое однодисковое;
- мокрое;
- сухое двухдисковое;
- двухмассового маховика.
Разберем каждую разновидность более детально.
Сухое сцепление
Наиболее распространенная разновидность механизма. Сохранилась практически неизменной с конца XIX века, когда была изобретена Карлом Бенцем. Общее устройство и схема работы этого типа сцепления описаны выше.
Свое название конструкция получила в силу того, что в основе ее действия лежит действие сухого трения, препятствующего скольжению. Именно оно обеспечивает передачу вращения.
В силу относительно простоты конструкции изготовление сухого сцепления обходится недорого. Благодаря этому оно получило широкое распространение и встречается чаще всего.
Имеет ряд недостатков. Основных – 2. Во-первых, из-за постоянного трения диски довольно быстро изнашиваются. Во-вторых, во время работы они могут нагреваться и расширяться за счет повышения температуры. Это может неблагоприятно отразиться на функционировании механизма.

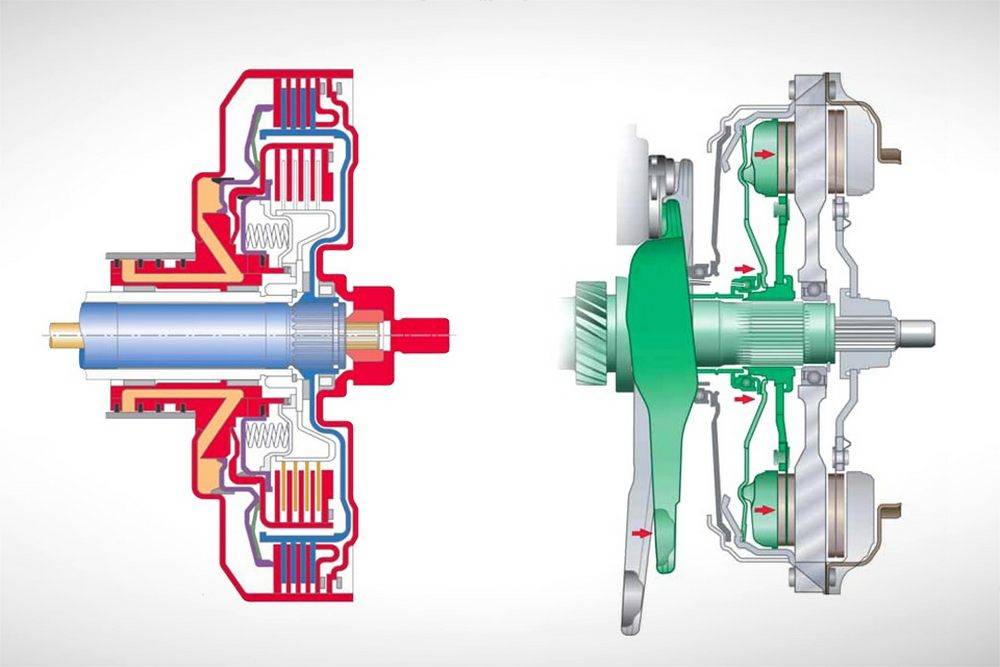

Мокрое сцепление
Мокрым называют сцепление, диски которого работают в специальной масляной ванне. Ее наличие обеспечивается включением в конструкцию картера, в который заключены все остальные конструктивные элементы механизма.
Благодаря использованию масла удалось решить основную проблему сухих механизмов – быстрый износ. Некоторые модели заходя еще дальше и обеспечивают циркуляцию жидкости и ее охлаждение. Благодаря этому удалось существенно уменьшить перегрев дисков и тем самым стабилизировать их работу.
Еще одно достоинство этого варианта заключается в том, что он способен лучше передавать крутящий момент.
В силу более сложного устройства мокрое сцепление стоит дороже. Кроме того, его сложно обслуживать, часто возникают неисправности, связанные с утечкой масла.
Чаще всего эту разновидность механизма применяют на современных транспортных средствах, которые оснащены роботизированным узлом. Его особенность в том, что вращение передается с разных дисков, а при смене скорости его передача не прекращается полностью. Это предотвращает потерю мощности. Все действия механизма управляются ЭБУ, а составные части узла приводятся в движение с использованием гидравлики. Этот вариант стоит еще дороже, однако обеспечивает наиболее эффективную работу и плавное торможение, переключение передач.

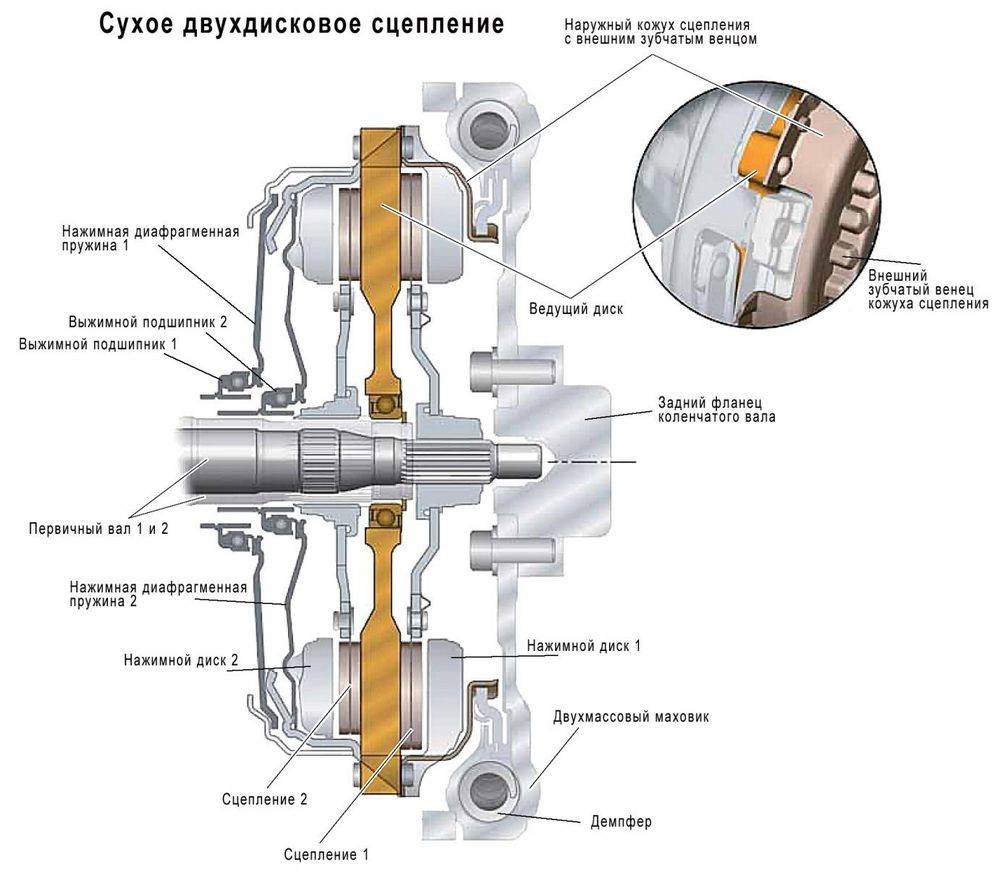

Сухое двухдисковое сцепление
Эта разновидность конструкции предполагает наличие сразу 2 ведомых дисков, между которыми находится специальная проставка. Благодаря тому, что при таком подходе увеличивается общая поверхность, на которой происходит трение, удается передать больший крутящий момент. Кроме того, подобная разновидность узла отличается более высокой прочностью и более продолжительным сроком эксплуатации.
По сути, сухое двухдисковое сцепление представляет собой компромиссный вариант между мокрым и однодисковым. Оно дешевле первого, но работает гораздо эффективнее последнего. Этот вариант конструкции чаще всего используется на грузовиках, а также легковых транспортных средствах с мощным мотором (например, внедорожниках).

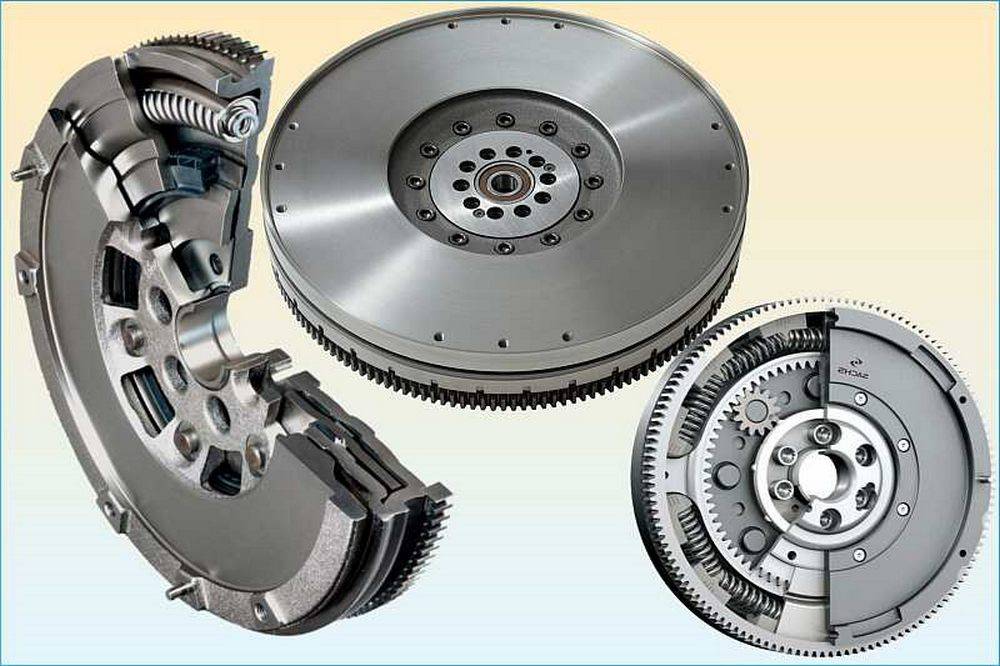

Сцепление двухмассового маховика
Система подобного сцепления отличается от традиционного. Деталь состоит из 2 элементов, которые связаны системой пружин. Именно они поглощают рывки, вибрацию и другие нарушения вращения. В подобных конструкциях роль сцепления выполняет внутренний вал. Нажимной вал присоединяют к коленвалу, а ведомый – к механической КПП.
Ресурс работы этой разновидности узла несколько меньше, чем у более простых вариантов. Он составляет до 100 000 километров. Конечно, такой срок службы возможен только при условии эксплуатации транспортного средства в благоприятных условиях. Иными словами, чтобы механизм проработал максимально долго, надо ездить только по ровной дороге и не перегружать его.
Коробка ДСГ или автомат: как определить тип КПП
Итак, с внутренней конструкцией классических и роботизированных автоматов разобрались. Вы спросите меня, а как отличить эти КПП по внешнему виду.
Обратите внимание на следующие методы определения ДСГ:
- наличие мехатроника у РКПП. Он заключен в черной крышке похоже на поддон. Она стоит спереди автомата ближе к радиатору охлаждения;
- VIN – код машины. На нем указан тип коробки переключению скоростей;
- если установить машину с ДСГ под уклоном и не поставить на ручник, то машина покатится в сторону наклона поверхности;
- передачи на ДСГ переключаются быстрее, чем на обычных автоматах;
- теплообменник роботизированной коробки имеет прямоугольное строение.
Это основные отличия, по которым можно определить, какая коробка установлена на машине, если человек не разбирается в КПП.
ДСГ устанавливают на такие машины, как Volkswagen (VW), Audi, Skoda. Шестиступенчатая роботизированная коробка устанавливается только на моторы с мощным двигателем. На бюджетные автомашины производитель ставит семи ступенчатые с сухим сцеплением.
Виды
Всего существует несколько видов систем сцепления, которые отличаются между собой некоторыми свойствами, особенностями конструкции и характеристиками.
Подробно расписывать про каждый вид сцепления не вижу смысла. Но вот коротко пройтись по разновидностям стоит:
- В зависимости от числа ведомых дисков, системы могут быть однодисковые или многодисковые. Причем первый тип, то есть однодисковое сцепление, является более распространенным. Хотя все чаще можно встретить такое понятие как двойное сцепление. Но пока это прерогатива дорогих автомобилей;
- По принципу работы классификация подразумевает разделение сцеплений на сухие и мокрые системы. Здесь по популярности превосходство на стороне сухого сцепления;
- В зависимости от принципа активации маховика, сцепление делится на механическое, самое популярное гидравлическое, более современное электрическое и комбинированное.
Замечу, что для обеспечения надлежащей передачи усилия от ноги водителя, давящей на педаль, на сцепление зачастую на современных автомобилях используют гидравлический тип привода. Помимо того, что здесь присутствует специальный трус, муфта и датчик, особую роль в работе СС играет главный цилиндр. Чаще всего неисправности такой гидравлической системы сцепления обусловлены дефицитом рабочей жидкости, либо же проникновением в нее воздуха.
Чтобы понять, с каким именно сцеплением вы имеете дело, просто загляните в руководство по эксплуатации. Там указан диск, особенности работы маховика, а также принцип воздействия на прижимные диски. Это и даст ответ на вопрос о том, какое же сцепление стоит на вашем транспортном средстве.
А мы двигаемся дальше и продолжаем изучать мое авторское мини-руководство для чайников. Рассмотрим составные компоненты СС, чтобы еще детальнее разобраться в устройстве. Ведь именно это является нашей задачей.
Мы отдельно и коротко поговорим про:
- нажимные элементы;
- педаль;
- привод;
- выжимные элементы;
- ведомый шкив.
Давайте узнаем, что чего нужно в конструкции гидравлического или иного сцепления использовать представленные компоненты.
Нажимные элементы
В простонародии такой специальный диск носит простое название корзина. Это особое устройство, имеющее округлую форму.
Пружины, предусмотренные в конструкции нажимного элемента, нужны для соединения с прижимными специальными площадками. Они, в свою очередь, также округлые по своей внешней форме.
Виды механизмов сцепления
Механизмы сцепления можно классифицировать:
- по способу управления – сцепление с механическим, гидравлическим, электрическим или комбинированным приводом (например, гидромеханическим);
- по виду трения – сухое (когда фрикционные накладки работают в воздушной среде) или мокрое (сцепление, работающее в масляной ванне);
- по режиму включения – постоянно замкнутые и непостоянно замкнутые;
- по числу ведомых дисков – одно-, двух-, или многодисковые;
- по типу и расположению нажимных пружин – с расположением нескольких цилиндрических пружин по периферии нажимного диска и с центральной диафрагменной пружиной;
- по числу потоков передач крутящего момента – одно-, или двухпоточные.
Механический вариант является наиболее простым по конструкции и принципу действия. В случае его использования, водитель или механизатор, нажимая на педаль, посредством тяг и тросов передаёт усилие непосредственно на вилку сцепления. В гидравлическом варианте сцепления задействуется также поршень с гидравлической жидкостью. Как правило, данный вариант применяется на большегрузном автотранспорте, чтобы облегчить работу водителя. При использовании гидравлического привода сцепления величина полного хода педали остаётся постоянной (это обеспечивается наличием у педали сцепления возвратной пружины). Однако величина её рабочего хода меняется, компенсируя уменьшение толщины ведомого диска в результате износа: чем меньше становится толщина диска, тем, при том же полном ходе педали сцепления, бо́льшим оказывается её рабочий ход, и тем «выше» (ближе к концу обратного хода педали при её отпускании) срабатывает сцепление.
У педали сцепления с механическим тросовым приводом полный ход прибавляется по мере износа ведомого диска (педаль сцепления приподнимается вверх относительно уровня пола), вместе с этим увеличивается и её рабочий ход. Свободный ход педали устанавливается регулировкой длины троса. Он составляет в нормальном положении порядка 30…40 мм.
По своей конструкции, сцепление бывает электромагнитного, фрикционного или гидравлического типа. Фрикционный вариант сцепления обеспечивает передачу вращающего момента при помощи силы трения. Сцепление электромагнитного вида контролируется посредством магнитного поля. В гидравлическом варианте сцепления связь обеспечивается под воздействием потока гидравлической жидкости.
Сцепление является электромагнитным, если сжатие ведущих и ведомых элементов механизма производится посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии. Этот редкий вид сцепления устанавливался на некоторых модификациях машин с ручным управлением. Между ведущим и ведомым дисками находился ферромагнитный порошок, не мешающий раздельному вращению валов. Но после подачи электрического тока в обмотку электромагнита порошок «затвердевал» и передавал крутящий момент.
Для высоких нагрузок, таких как грузовые и спортивные автомобили, применяется также керамическое сцепление с высоким коэффициентом трения, однако оно «схватывает» резко, поэтому непригодно для использования в стандартных автомобилях.
Наиболее распространённый тип – фрикционный. В зависимости от количества используемых дисков, оно может быть однодисковым, двухдисковым или многодисковым.
