Делаем фаркоп на Рено Дастер своими руками: чертежи, размеры, фото и видео

Устанавливаем фаркоп на «Ховер» своими руками

Установка на «Грейт Вол Ховер» также не потребует сверления дополнительных посадочных мест – производитель их предусмотрел в раме. Однако возможно придётся слегка подрезать бампер.

Ниже приводим общий вид сцепного механизма для Ховера Н3 – лучше всего приобрести штатное изделие, размеры которого подходят к посадочным местам в машине.

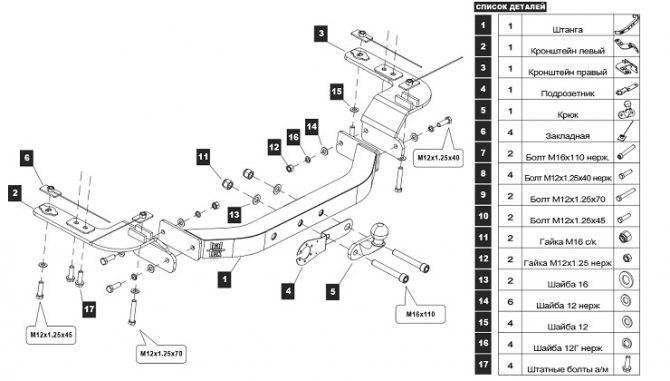

В комплекте с изделием идут чертежи, которые наглядно демонстрируют алгоритм его установки на транспортное средство.

Ниже приводим фото съёмной конструкции для «Ховера» Н5 – размеры те же, что и для Н5.

Примеряйте фаркоп на то место, куда он будет установлен, т.е. к задней части кузова автомобиля

САМОДЕЛЬНЫЙ ФАРКОП ИЛИ ЗАВОДСКОЙ

Несмотря на то что сегодня приобрести фаркоп на ВАЗ 2107 не является проблемой, некоторые автомобилисты все же предпочитают изготавливать подобную конструкцию самостоятельно. Это обусловлено тем, что заводские изделия не подходят владельцам по каким-то критериям, да и по финансам самодельные фаркопы обходятся дешевле. Поэтому возникают собственные идеи по части изготовления прицепного, тем более что найти необходимый чертёж сегодня не составляет особого труда. Но перед тем как приняться за самостоятельное изготовление сцепной конструкции, нужно хорошо подумать и взвесить все за и против.

Самодельный фаркоп обойдется дешевле заводского, но прежде чем его приобрести и поставить нужно задуматься — стоит ли рисковать

Чем же может грозить установка самодельного фаркопа? А неприятностей может быть немало:

• Прохождение техосмотра будет проблематичным, хотя этот вопрос решаем: прицепное можно снять на время процедуры.
• Существенной проблемой может быть поломка конструкции из-за неправильного изготовления или монтажа. В результате можно повредить не только свой автомобиль, но и стать виновников ДТП.

Нужно понимать, что изготовление фаркопа своими руками — это риск. Если приобретается сертифицированное изделие, можно быть полностью уверенным в безопасности этого изделия.

Подбираем под свою машину

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.

Рекомендуем: Меняем моторное масло

Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.

Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.

Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:

1. Galia (Словакия).
2. Bosal (Бельгия).
3. Enganches Aragon (Испания).
4. «Лидер-Плюс» (Россия).
5. Thule (Швеция).
6. Imiola Hakpol (Польша).

Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.

Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации.

У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг.

Покупные изделия должны соответствовать конкретной модели авто

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
8. Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.

Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

• Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
• После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

• Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
• Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
• Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

• Болты и гайки для креплений
• Ключи на 17 и на 19
• Отвёртки
• ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
3. Это нужно делать, находясь под днищем автомобиля.
4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

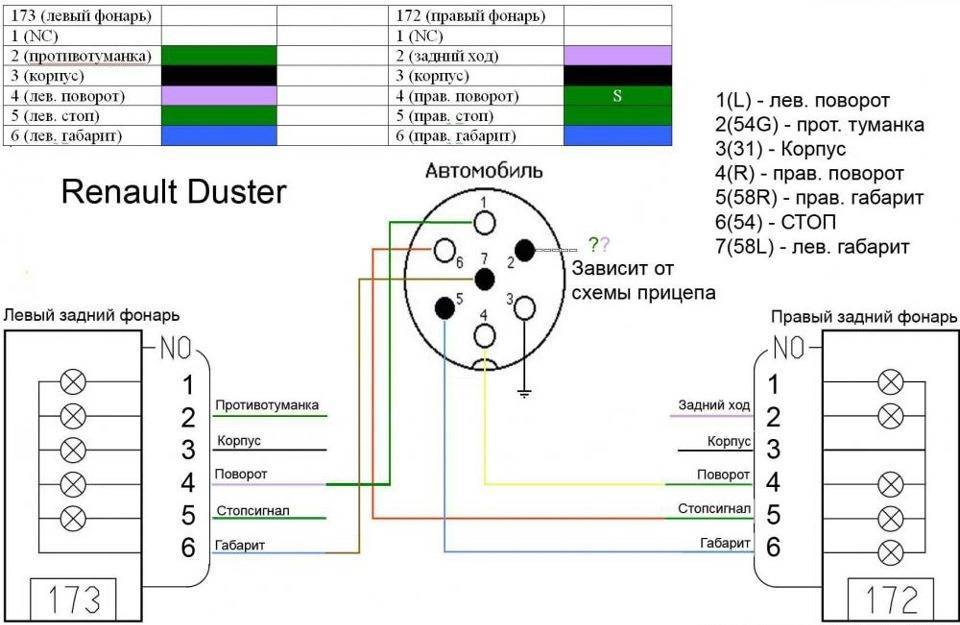

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

1. Завести в багажник провода от розетки.
2. Зафиксировать их концы в клеммной колодке
3. Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

https://youtube.com/watch?v=-3ASG94rAnE

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Фаркоп на Рено Дастер — руководство по установке • Сам автоэлектрик

У владельцев бюджетного внедорожника Рено Дастер существует отличная возможность установить дополнительное тягово-сцепное устройство, в простонародье именуемое фаркопом. Это позволит транспортировать крупногабаритные грузы: от прицепа со стройматериалами и до моторной лодки.
Герой нашего рассказа способен буксировать груз весом до 3,5т

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Типы фаркопов

Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:

• съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
• стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
• фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.

Главные стадии процесса

Крепим балку

Перед монтажом загоните автомобиль на смотровую яму, застопорите стояночным тормозом и упорами под колесами.

Начинаем с монтажа балки фаркопа, которая крепится к задней части кузова вашего Дастера. Устанавливается она на лонжероны в специальных отверстиях, которые предусмотрительно закрыты заглушками.

Нам потребуется вооружиться отверткой, парой ключей с головками 17 и 19, фаркопом и комплектацией по его подключению. Боковые кронштейны фаркопа соединяются с лонжеронами болтами с гайками. Прежде времени крепеж затягивать не стоит.

Основная инструкция по проведению работ будет примерно следующей:

Берем балку фаркопа (ТСУ) и крепим ее к боковым кронштейнам. Если требуется, балку нужно протянуть назад по ходу автомобиля. Сцепной шар располагайте обязательно вдоль продольной оси транспортного средства.

• Перед тем, как производить затягивание крепежа, промажьте все отверстия и болты смазкой.
• Сцепной шарик крепим к кронштейнам.
• Можно возвращать на место термозащиту, запасное колесо и глушитель.

Электроработы

Подключение электрической части к основной электропроводке машины несколько сложнее. Сначала отключаем питание от аккумулятора. Нам потребуется отыскать соединительные клеммы задних бортовых огней. Для этого нужно проложить шлейф с проводкой в багажник от штепсельной розетки.

С подключением розетки прицепа не должно возникнуть никаких сложностей, поскольку вся проводка фаркопа соответствует основной. Провода от розетки заводятся в багажник. Их концы фиксируются в клеммном жгуте и подсоединяются к штатному разъему. На площадке фаркопа розетка закрепляется несколькими шурупами.

К сегодняшнему моменту комплектация таких наборов для тягово-сцепных устройств выполняется гораздо качественней, чем раньше, как и изготовление наклеек на фары. Как правило, каждый комплект оснащен достаточно подробной инструкцией по монтажу ТСУ. Пара заглушек для двух жгутов предусмотрена конструктивно в багажнике. К тому же, те клеммы, что входят в состав комплекта в полной мере отвечают штатным.

Советы по эксплуатации

Для того, чтобы продлить эксплуатацию тягово-сцепного устройства и обеспечить безопасность другим участникам движения, необходимо производить периодическое обслуживание фаркопа и его креплений. Основное – это осмотр болтовых креплений ТСУ, а также надежность контактов электрооборудования прицепа. Болтовым соединениям требуется периодическая подтяжка.

Если вы не пользуетесь длительное время прицепом, промажьте сцепной шар защитной смазкой от коррозии и наденьте на него защитный колпачок.

В завершение

Чтобы смонтировать самостоятельно тягово-сцепное устройство, достаточно выложенного выше материала. Определенную помощь окажет видео в этой статье, из которого любой автолюбитель узнает, как обслуживать прицеп, буксируемый Renault Duster. Удачи на дорогах!

Фаркоп на Рено Логан своими руками: чертежи с размерами, фото

Фаркоп – это балка с боковыми фланцами, которая крепится к лонжеронам. В центре балки установлен крюк, за который зацепляют прицеп. Конструкция фаркопа должна содержать минимальное число деталей. Мы приводим чертёж фаркопа для Рено Логан первого поколения. Он, то есть этот чертёж, содержит 8 элементов. А дальше рассмотрено, что нужно сделать, чтобы фаркоп был совместим с конструкцией машин из поколения II – тех, которые с 2014 года выпускает завод ВАЗ.

О том, как проще установить фаркоп, у нас рассказано на видео.

https://youtube.com/watch?v=A0WJmdh4QO4

Чертежи всех деталей с размерами, вариант 1 (Рено Логан фаза 1 и 2)

Можно изготовить фаркоп на Рено Логан своими руками, но чертежи надо изучить очень внимательно. Если речь идёт об авто из фазы 1 или 2, читайте текст дальше. Чертежи не подходят для «фазы 3», то есть для седанов последнего поколения.

Конструкция в сборе

Вся конструкция состоит из трёх узлов – двух фланцев и одной балки. Боковые фланцы будем называть кронштейнами. Их чертёж показан на фото.

Боковой кронштейн (2 шт.)

Балка в сборе включает в себя пять деталей. Сама балка – это труба с внешними размерами 60 на 40. Можно использовать трубу сечением 40 на 40, но тогда уменьшится вырез в «щеке»: размеры 50 и 115 станут равными 40 и 125. Тут всё просто.

Все детали узла «балка»

Обратите внимание – гайка М12 должна быть приварена к фланцу. При невозможности это выполнить в стенке трубы сверлят монтажные отверстия

Но лучше так не делать – балка должна остаться герметичной!

Чертежи фаркопа на Рено Логан, показанные выше, получены методом замера деталей, входящих в фабричный комплект. Гайки и винты М12 стягивают всю конструкцию, а сама она на болтах и гайках M10 крепится к лонжеронам. Кстати, ещё будут нужны втулки. Их размеры приведёны в главе 4.

Крюк

В комплекте, о котором идёт речь, была деталь с названием «крюк». Приводим её размеры.

Самая важная деталь фаркопа

Диаметр шара, показанный здесь, является стандартным – 50 мм. Технологию изготовления мы не рассматриваем.

Внешний вид фаркопа по чертежу №1

Ниже показано, как выглядит фаркоп из «Проекта 1». О его установке читайте дальше.

Самоделка для авто из первого поколения

Тем, кто не умеет пользоваться сваркой, об изготовлении чего-то подобного проще забыть.

Толщина стального листа должна быть не менее 3 мм. Толщина стенок балки – 2,5 мм. Меньше – нельзя!

Чертёж бокового кронштейна, доработанный вариант (фаза 3)

Для последнего поколения седанов Логан в «Проект 1» вносят изменения. Точнее, меняется форма кронштейна. Остальное выглядит по-прежнему.

Боковой кронштейн для фазы «3»

Поменялась дистанция между крепёжными отверстиями. А ещё, сам кронштейн был удлинён.

Техника монтажа фаркопа к кузову

Подробнее о монтаже фаркопа на Рено Логан в этом материале.

Нужно изготовить четыре втулки, таких, как на чертеже. Фаркоп из любого проекта собирают на болтах и гайках М12. Ну а крепят его винтами М10×90. Кстати, желательно использовать контр-гайки и шайбы.

Дополнительные крепёжные элементы

Важно соблюдать одно правило: все гайки сначала только наживляют. Когда фаркоп собран, надо с усилием потянуть балку назад

И в это время, не отпуская балку, по очереди затягивают гайки М10.

Похоже, что без помощника будет всё же не обойтись.

Работы по установке фаркопа на автомобиле

Благодаря высокому клиренсу Логана можно обойтись и без подъёмника. В лонжеронах для монтажа предусмотрены четыре отверстия. Но они закрыты мастикой. Сделайте следующее:

1. Откройте багажник;
2. На полу по бокам находятся две ниши. С внутренней стороны этих ниш можно нащупать заглушки;
3. Каждую из заглушек вынимают. Шилом изнутри багажника прокалывают отверстия в мастике.

Чтобы при монтаже не мешал глушитель, надо отстегнуть одну из резиночек – ту, которая ближе к бамперу.

Глушитель, заглушка, монтаж кронштейна

Результат всех стараний показан на фото. Здесь используются самоконтрящиеся гайки (и М10, и М12). Желаем успеха.

Что подойдет автомобилю

Выбирая фаркоп, который вы хотите купить и поставить на автомобиль, нужно отталкиваться от преследуемых целей. То есть, какие виды груза, и какой массы собираетесь перевозить с помощью машины и устанавливаемого через ТСУ прицепа.

Все доступные фаркопы можно разделить на несколько типов.

• Тип А. Такие фаркопы используются при перевозках груза в автоприцепе весом до 1,5 тонны. Наиболее простые конструкции, цена которых минимальная;
• Тип В. Параметры грузоподъемности аналогичные. При этом комплектация дополнительно предусматривает наличие полуавтомата на гайке;
• Тип С. Это уже полуавтоматическая конструкция с эксцентриком, у которой грузоподъемность достигает 1,8 тонны;
• Тип G и F. Характеризуются разным количеством крепежных отверстий для соединения с кузовом, имеют железно-кованую конструкцию и обладают грузоподъемностью в 2 тонны.

С завода автомобиль может быть оснащен стандартным ТСУ, которое обладает достойными характеристиками и преимуществами заводской сборки и подгонки. Но если вас смутило изначально то, сколько стоит комплектация с ТСУ и вы не взяли его, тогда со временем придется уже самостоятельно выбирать тягово-сцепное устройство.

Если рассматривать производителей, то для Логан можно взять отличные устройства следующих фирм:

• Лидер-Плюс;
• VFM Bosal;
• Thule (Brink);
• Imola;
• Leader;
• Трейлер.

Давать конкретные советы о том или ином производителе не буду. Все они достаточно качественные, у них отлично выполнена проводка, надежные розетки и прочие составляющие.

Лучше ориентироваться по типу конструкции ТСУ.

• Съемные. Наиболее простые в установке и эксплуатации. Цена составляет примерно 4-7 тысяч рублей. Это зависит в большей степени от производителя;
• С электроприводом. Их конструкция обычно усиленная, предназначены для установки на крупные машины. Хотя и на Логан подойдет. Зато сможете перевозить более 2 тонн. Обойдется покупка минимум в 10 тысяч рублей;
• Фланцевые. У него 4 и больше крепежных отверстий. При монтаже потребуется специальная посадочная площадка и набор инструментов. На легковых машинах устанавливаются редко.

Любой подходящий вам вариант вы сможете приобрести в магазинах или через Интернет в СПб, Москве, любых других городах страны и даже у зарубежных продавцов. Хотя так заморачиваться и заказывать товар из заграницы не вижу смысла. Находите нужный артикул ТСУ и оформляете заказ.

Чего делать не советую, так это покупать ТСУ на вторичном рынке, то есть б/у. Та же Интернет-площадка Авито предлагает ряд куда более интересных и рациональных решений среди новых фаркопов.

Необходимые материалы и инструменты

Перед тем, как сделать первый фаркоп своими руками следует заняться подготовкой необходимых инструментов и материалов. Для этого понадобится:

1. шлифовальная машинка;
2. стальной шар, его можно сделать самостоятельно или купить в магазине;
3. сварочный аппарат;
4. сверла и дрель.

Что бы изготовить стандартное ТСУ, из материалов понадобится:

• лента и провода;
• стальная труба (длина 0,5 метра, диаметр 50Х50);
• стальные листы толщиной 5 мм;
• болты М12 — 6 штук, M10 – 2 штуки;
• розетка;
• гайки и винты длиной примерно 40 миллиметров.

Чертежи и схемы

Если опыта в составлении чертежей для фаркопа на Ланос или другой машины своими руками нет, можно воспользоваться интернетом. Здесь можно найти схемы практически на любую в машину. Существует три варианта конструкции:

1. съемный фаркоп;
2. быстросъемный;
3. стационарный.

Подбирать одну из них следует, опираясь на особенности конструкции автомобиля. В основном, схема везде одинаковая, но типы разные, учитывая способ крепления к кузову. Например, фиксированный или другими словами стационарный, крепят таким образом, чтобы кузов авто и фаркоп выглядели как одно целое. Съёмную деталь предпочитают водители, которые хотят сохранить внешний вид машины и каждый раз после использования снимать устройство.

Схема крепления
