Как сделать зарядное устройство для АКБ своими руками

TL494 схемы для зарядного устройства на основе компьютерного блока питания

Ниже представлены для повторения четыре принципиальные схемы с использованием ИС TL494 схемы.

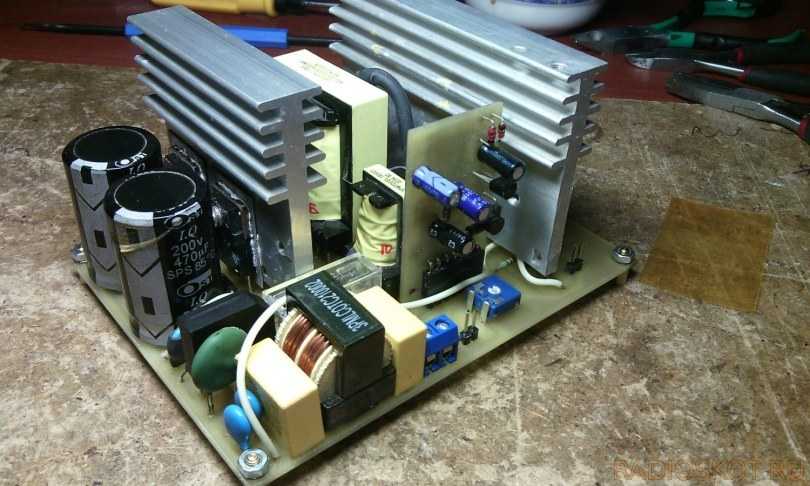

Здесь показана схема устройства, созданного на основе устаревшего компьютерного АТ блока питания на IC TL494 с выходной мощностью 200 Вт гарантирующий ток, примерно 11 — 13А.

Здесь схема, в основе которой использован более современный АТX блок питания, также выполненный на TL494

Модернизация

Наиболее важным и нужным моментом в усовершенствовании схемы является следующий шаг. Убираем все ненужные провода, которые выходят из корпуса блока питания на коннекторы материнской платы. Однако, убирать надо не все, оставить нужно четыре провода желтого цвета под напряжение +12v и четыре черных идущих на корпус и каждую «четверку» переплетаем в виде косички.

Далее, ищем на печатной плате чип с кодовым обозначением 494, впереди этого номера возможны дополнительные буквенные обозначения

Также следует обратить внимание, что в БП могут быть установлены аналоги микросхемы TL494, такие как например: KA7500, MB3759, но схема включения у них аналогичная оригиналу. Теперь нужно найти постоянный резистор установленный в цепи первого вывода микросхемы и идущий на контакт +5v (это там, где раннее находились провода красного цвета) и убираем его тоже

Для блока питания с возможностью регулировки напряжения в диапазоне от 4v до 25v, постоянный резистор R1 должен иметь номинальное сопротивление 1кОм. Помимо этого, в выходной цепи постоянного напряжения +12v, необходимо поставить электролитический конденсатор с большей емкостью, чем которая указана в оригинале.

В случае изготовления зарядного устройства, то этот конденсатор лучше вообще не ставить. Далее, желтыми проводами, которые сплетены в «косичку» (+12v), на кольце диаметром 25мм из феррита 2000НМ делаем несколько витков.

То есть, рассчитана на рабочее напряжение 40v и ток 10A, но если найдете готовую сборку BYV42E-200, которая выдерживает прямой ток 30A и напряжение 200v, то лучше будет если вы поставите ее. Как вариант, можно использовать пару выпрямительных диодов КД2999, включенных встречно друг другу. В таблице представленной ниже, можно подобрать оптимальные параметры необходимых вам диодов.

Если блок питания АТХ, то для его запуска нужно соединить провод soft-on с идущим на корпус проводником (на коннектор подается провод зеленого цвета). Вентилятор необходимо повернуть на 180°, что бы поток воздуха направлялся во внутреннюю часть БП. В случае использования устройства по прямому назначению, то тогда лучше будет подать питание на вентилятор от 12 вывода микросхемы через сопротивление с номиналом 100 Ом.

Так же, нужно иметь ввиду, что во время включения блока питания, происходит мощный бросок тока, при этом может включится система защиты. Однако, у меня устройство защиты свободно воспринимает ток в 9 ампер при включении аппарата и не срабатывает. В случае, у кого-то появится такая проблема, то тогда необходимо будет создать двухсекундную задержку включения нагрузки во время старта.

Вот ниже представлен еще один хороший вариант усовершенствования блока питания от компьютера.

Эта принципиальная схема в состоянии изменять выходное напряжение в пределах от 0,9v до 32v и силу тока от 0,09v до 10A.

Предыдущая запись Индикатор сетевого напряжения: светодиодный маяк
Следующая запись Размыкатель цепи: защита от превышения тока

Ответы на 5 часто задаваемых вопросов

Потребуется ли производить какие-то дополнительные меры, перед тем как приступать к зарядке аккумуляторной батареи на своём автомобиле? – Да, потребуется почистить клеммы, поскольку во время работы на них появляются кислотные отложения. Контакты очень хорошо нужно почистить, чтобы ток без трудностей поступал к батарее. Иногда автомобилисты используют смазку для обработки клемм, ее тоже следует убрать.

Чем протереть клеммы зарядных устройств? — Специализированное средство можно купить в магазине или приготовить самостоятельно. В качестве самостоятельно изготовленного раствора используют воду и соду. Компоненты смешиваются и перемешиваются. Это отличный вариант для обработки всех поверхностей. Когда кислота соприкоснется с содой, то произойдет реакция и автомобилист обязательно ее заметит. Это место и потребуется тщательно протереть, чтобы избавиться от всей кислоты

Если клеммы ранее обрабатывались смазкой, то она убирается любой чистой тряпкой.

Если на аккумуляторе стоят крышки, то их нужно вскрывать перед началом зарядки? — Если крышки имеются на корпусе, то их обязательно снимают.

По какой причине необходимо откручивать крышечки с аккумуляторной батареи? — Это нужно, чтобы газы, образующиеся в процессе зарядки, беспрепятственно выходили из корпуса.

Есть необходимость обращать внимание на уровень электролита в аккумуляторной батарее? – Это делается в обязательном порядке. Если уровень ниже требуемого, то необходимо добавить дистиллированную воду внутрь аккумулятора

Уровень определить не составит труда – пластины должны быть полностью покрыты жидкостью.

Как правильно зарядить АКБ самодельной зарядкой?

Чтобы батарея не вышла из строя, при восстановлении заряда соблюдают такие правила:

АКБ отсоединяют от бортовой сети автомобиля. Для этого снимают болты, удерживающие фиксатор аккумулятора. Устройство вынимают из гнезда и относят в отапливаемое помещение.
Корпус АКБ очищают от загрязнений

Особое внимание удаляют клеммам. Их очищают от остатков электролита зубной щеткой или наждачной бумагой

Главное — не удалить рабочее напыление.
Открыв банки АКБ, проверяют уровень электролита. Раствор должен полностью скрывать металлические пластины. При снижении уровня жидкости образуются газы, приводящие к взрыву. При необходимости банки заполняют дистиллированной водой.
Корпус осматривают на наличие сколов и трещин. При обнаружении крупных дефектов батарею заряжать нельзя.
При подключении зарядного прибора соблюдают полярность. Если все выполнено правильно, устройство подключают к сети. Снимать колпачки банок не нужно.

После восстановления заряда оценивают количество электролита. Если оно не изменилось, аккумулятор можно устанавливать в автомобиль.

Параметры устройства

Всем известно, что вся электроника автомобиля питается от 12в. При этом устройство для зарядки должно выдавать ток в 10% от номинальной емкости. Без этого ЗУ тоже будет работать, но намного медленнее.

Чтобы добиться этих параметров, понадобится:

  1. Трансформатор с 2 обмотками. Здесь работает правило «чем больше витков – тем лучше». Если обмоток больше, то не страшно. Просто они не будут задействованы. По сути подойдет любой импульсный трансформатор.
  2. Из розетки идет переменное питание. Зарядное устройство для автомобильного аккумулятора, сделанное своими руками, должно выдавать постоянное. На этот случай понадобится выпрямитель.
  3. Тестер. Мультиметр необходим для того, чтобы определить выходное напряжение. Оно должно быть ровно 12 вольт.
  4. Сделать зарядное устройство для аккумулятора невозможно без управления автоматикой. В противном случае аккумулятор может взорваться. Поэтому необходимо реле контроля напряжения.
  5. Понадобится регулировка тока. С этим справится переменный резистор. Желательно взять многооборотистый регулятор тока, чтобы подстройка была плавной.

Этого достаточно, чтобы собрать простое зарядное устройство.

Требования к зарядке

Исходя из условий эксплуатации индивидуального автотранспорта и указанных условий режима заряда АКБ, требования к ЗУ для автоаккумулятора вырисовываются такие:

  • Самодельное ЗУ для автоаккумулятора должно быть автономным, не требующим присмотра и контроля тока/напряжения заряда, т.к. АКБ будет ставиться на заряд преимущественно на ночь;
  • ПИ ЗУ должен обеспечивать стабильное напряжение 14,4 В, допустимо, в случае, когда на УЗ есть падение напряжения, 15,6 В;
  • УЗ должно обеспечивать необратимое отключение АКБ от ЗУ как при превышении тока заряда, так и при повышении напряжения на АКБ свыше 15,6 В. Необратимое значит, что УЗ должно быть самоблокирующимся, т.е. для сброса его в исходное состояние нужно будет выключить и снова включить ИП;
  • Также УЗ должно обеспечивать защиту от переполюсовки, т.е. неправильного, в обратной полярности, подключения АКБ. При соблюдении условий по п. 3 защита от переполюсовки обеспечивается автоматически.

О переполюсовке

В случае переполюсовки АКБ возможны 2 случая: АКБ исправна недозаряжена либо глубоко разряжена и/или «доходная», истощенная, в значительной степени выработавшая ресурс, или же на заряд неправильно подключают полностью заряженную батарею. В первом случае (исправна недозаряжена) ток заряда увеличивается сверх номинального. Во втором перед этим на короткое время «прыгнет» напряжение АКБ сверх заданного ИП, а потом сразу «шарахнет» экстраток и АКБ вскипит. В последней ситуации, чтобы спасти АКБ от непоправимой порчи, ее нужно успеть отключить по перенапряжению.

Конструкция автоматического зарядного устройства

Все детали зарядного устройства размещены в корпусе миллиамперметра В3-38, из которого удалено все его содержимое, кроме стрелочного прибора. Монтаж элементов, кроме схемы автоматики, выполнен навесным способом.

Конструкция корпуса миллиамперметра, представляет собой две прямоугольные рамки, соединенные четырьмя уголками. В уголках с равным шагом сделаны отверстия, к которым удобно крепить детали.

Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. На этой пластине установлен и С1. На фото вид зарядного устройства снизу.

К верхним уголкам корпуса закреплена тоже пластина из стеклотекстолита толщиной 2 мм, а к ней винтами конденсаторы С4-С9 и реле Р1 и Р2. К этим уголкам также прикручена печатная плата, на которой спаяна схема автоматического управления зарядкой аккумулятора. Реально количество конденсаторов не шесть, как по схеме, а 14, так как для получения конденсатора нужного номинала приходилось соединять их параллельно. Конденсаторы и реле подключены к остальной схеме зарядного устройства через разъем (на фото выше голубой), что облегчило доступ к другим элементам при монтаже.

На внешней стороне задней стенки установлен ребристый алюминиевый радиатор для охлаждения силовых диодов VD2-VD5. Тут так же установлен предохранитель Пр1 на 1 А и вилка, (взята от блока питания компьютера) для подачи питающего напряжения.

Силовые диоды зарядного устройства закреплены с помощью двух прижимных планок к радиатору внутри корпуса. Для этого в задней стенке корпуса сделано прямоугольное отверстие. Такое техническое решение позволило к минимуму свести количество выделяемого тепла внутри корпуса и экономии места. Выводы диодов и подводящие провода распаяны на не закрепленную планку из фольгированного стеклотекстолита.

На фотографии вид самодельного зарядного устройства с правой стороны. Монтаж электрической схемы выполнен цветными проводами, переменного напряжения – коричневым, плюсовые – красным, минусовые – проводами синего цвета. Сечение проводов, идущих от вторичной обмотки трансформатора к клеммам для подключения аккумулятора должно быть не менее 1 мм2.

Шунт амперметра представляет собой отрезок высокоомного провода константана длиной около сантиметра, концы которого запаяны в медные полоски. Длина провода шунта подбирается при калибровке амперметра. Провод я взял от шунта сгоревшего стрелочного тестера. Один конец из медных полосок припаян непосредственно к выходной клемме плюса, ко второй полоске припаян толстый проводник, идущий от контактов реле Р3. На стрелочный прибор от шунта идут желтый и красный провод.

Печатная плата блока автоматики зарядного устройства

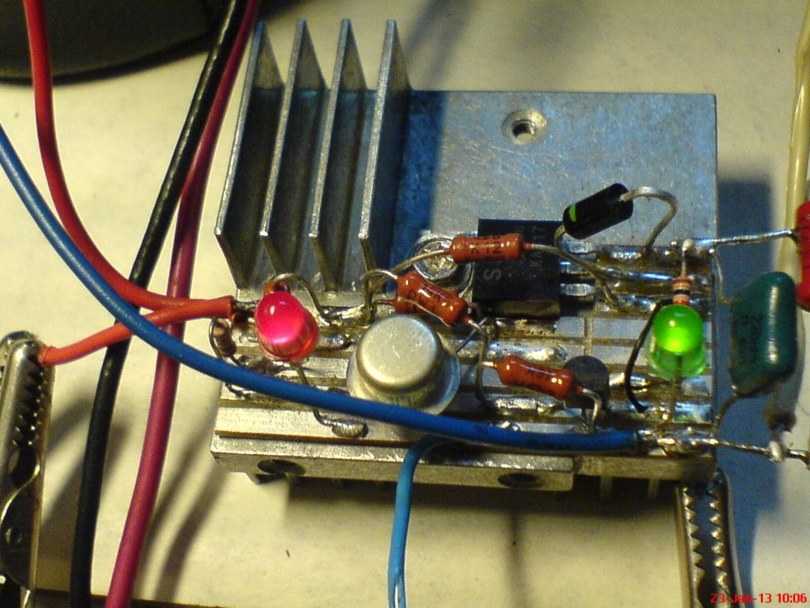

Схема автоматического регулирования и защиты от неправильного подключения аккумулятора к зарядному устройству спаяна на печатной плате из фольгированного стеклотекстолита.

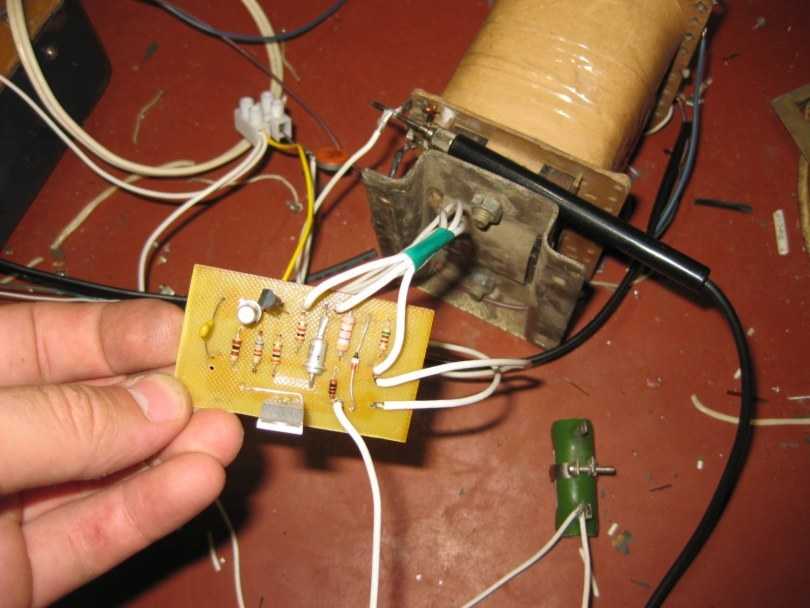

На фотографии представлен внешний вид собранной схемы. Рисунок печатной платы схемы автоматического регулирования и защиты простой, отверстия выполнены с шагом 2,5 мм.

На фотографии выше вид печатной платы со стороны установки деталей с нанесенной красным цветом маркировкой деталей. Такой чертеж удобен при сборке печатной платы.

Чертеж печатной платы выше пригодится при ее изготовлении с помощью технологии с применением лазерного принтера.

А этот чертеж печатной платы пригодится при нанесении токоведущих дорожек печатной платы ручным способом.

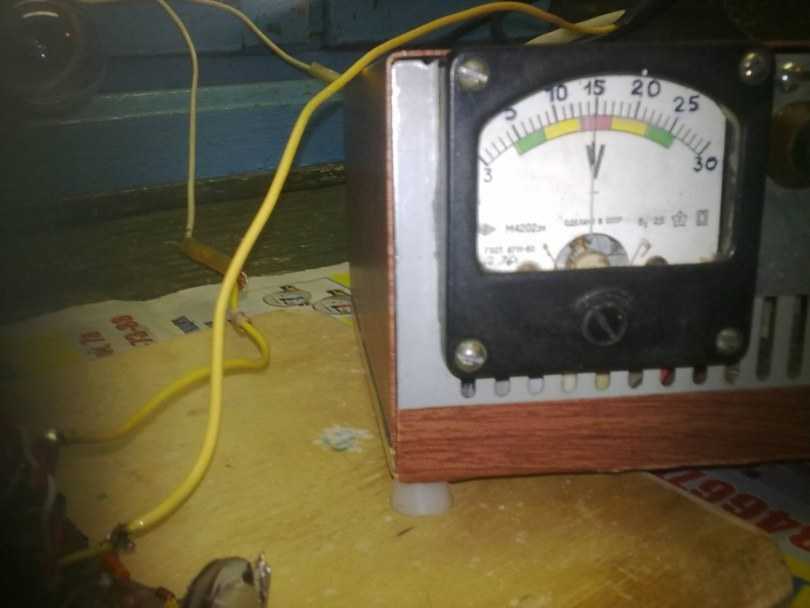

Шкала вольтметра и амперметра зарядного устройства

Шкала стрелочного прибора милливольтметра В3-38 не подходила под требуемые измерения, пришлось начертить на компьютере свой вариант, напечатал на плотной белой бумаге и клеем момент приклеил сверху на штатную шкалу.

Благодаря большему размеру шкалы и калибровки прибора в зоне измерения, точность отсчета напряжения получилась 0,2 В.

Провода для подключения АЗУ к клеммам аккумулятора и сети

На провода для подключения автомобильного аккумулятора к зарядному устройству с одной стороны установлены зажимы типа крокодил, с другой стороны разрезные наконечники. Для подключения плюсового вывода аккумулятора выбран красный провод, для подключения минусового – синий. Сечение проводов для подключения к устройству аккумулятора должно быть не менее 1 мм2.

К электрической сети зарядное устройство подключается с помощью универсального шнура с вилкой и розеткой, как применяется для подключения компьютеров, оргтехники и других электроприборов.

Принцип работы

Аккумуляторная батарея автомобиля требуется зарядка при снижении напряжения на контактах ниже отметки в 11,2 В. Хотя даже в такой ситуации двигатель может быть запущен, в случае продолжительного простоя автотранспортного средства в АКБ начинают протекать реакции сульфатации пластин, что неизбежно приведет к падению емкости батареи.

Именно поэтому в зимнее время года настоятельно рекомендуется в гараже или на стоянках подзаряжать АКБ и отслеживать напряжение на ее клеммах.

Аккумуляторная батарея заряжается под воздействием импульсного либо постоянного тока. Во втором случае сила тока должна быть равна 0,1 от емкости батареи. Например, при емкости АКБ в 55 А/ч, то сила зарядного тока должна соответствовать 5,5 А. Если этот параметр будет ниже, то предотвратить активацию процессов сульфатации не удастся .

Также следует помнить, что существует достаточно надежный способ десульфатации. Для этого необходимо предварительно разрядить батарею до 3−5 вольт с помощью высоких токов небольшой длительности, например, включая стартер. После этого следует провести полную зарядку аккумулятора током в 1 А. Эту процедуру необходимо повторять от 7 до 10 раз.

Аналогичный принцип работы имеют специальные десульфатирующие зарядные устройства. На протяжении нескольких миллисекунд на клеммы батареи подается импульсный ток с обратной полярностью, а затем более длительный импульс прямой полярности.

Также следует помнить, что во время зарядки АКБ нельзя допускать достижения ею максимального заряда. Это может привести к увеличению концентрации и плотности раствора электролита, что произведет разрушающее воздействие на пластины. В заводских ЗУ для предотвращения этого явления используется электронная система контроля и автоматического отключения.

ИП

Если лишнего ИБП под рукой нет, то для ИП ЗУ нужно искать трансформатор на железе, его собственная постоянная времени (электрическая инерция) больше таковой АКБ, что очень хорошо по безопасности пользования. «Лепить» самодельный ИБП ни в коем случае не надо, его постоянная времени по выходу на 2 порядка меньше, чем у АКБ. Самодельный ИБП для ЗУ без сложных встроенных схем защиты способен стать причиной разного рода нештатных ситуаций. Помните – кипение электролита это туман и брызги крепкой ядовитой кислоты! А если АКБ с герметичными банками, то возможен и ее взрыв!

ИП ЗУ состоит из понижающего трансформатора и выпрямителя. Сглаживающий фильтр для зарядки АКБ не нужен. Трансформатор ИП ЗУ рекомендуют искать силовой с накальными обмотками от старых ламповых телевизоров – ТС-130, ТС-180, ТС-220, ТС-270. По мощности они годятся с избытком, но, во-первых, от влаги никак не защищены, в гараже могут и не перезимовать. Во-вторых, специалисты по вторичным металлам прекрасно знают, сколько выручки дает ТС, и найти их становится все труднее.

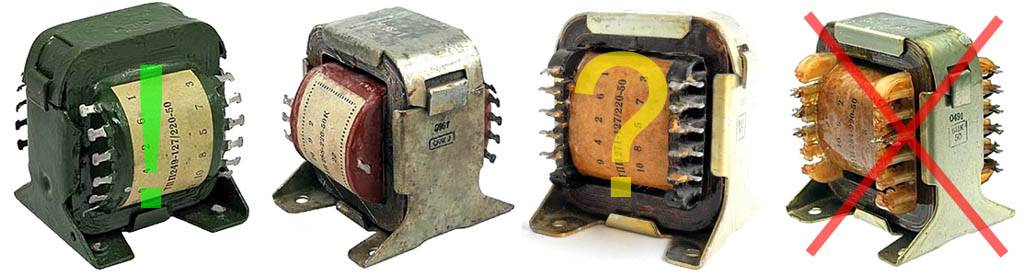

Понижающие трансформаторы типов ТП и ТПП

Если нет желания и/или возможности рассчитать и намотать трансформатор самому, для ИП ЗУ лучше будет купить трансформатор ТП или ТПП, они дешевле, чем ИБП б/у. Мощность – от 50 Вт, ее указывают последние 2 цифры в обозначении типономинала, напр. ТПП 36-220-80. 3 цифры в середине – рабочее напряжение первичной обмотки, а первые 2 или 3 кодируют количество и напряжение вторичных обмоток, оно 6,3 или 12,6 В на обмотку. Предпочтение следует отдавать трансформаторам в паровлагозащищенном исполнении («зеленым», слева на рис.), они способны неограниченно долгое время работать в атмосфере с влажностью 100% и примесями химически агрессивных паров. Трансформатор с обмотками на каркасе из плавкого пластика (справа) – вариант на самый крайний случай. Такие не рассчитаны на эксплуатацию в условиях ЗУ: работу свыше 50% времени использования на полной мощности с систематическими перегрузками по току. Вдруг берете такой, его мощность нужна от 120 Вт.

Типовые схемы соединения обмоток ТП и ТПП на 12,6 В под выпрямление мостом или двухполупериодное со средней точкой даны на рис. слева и справа:

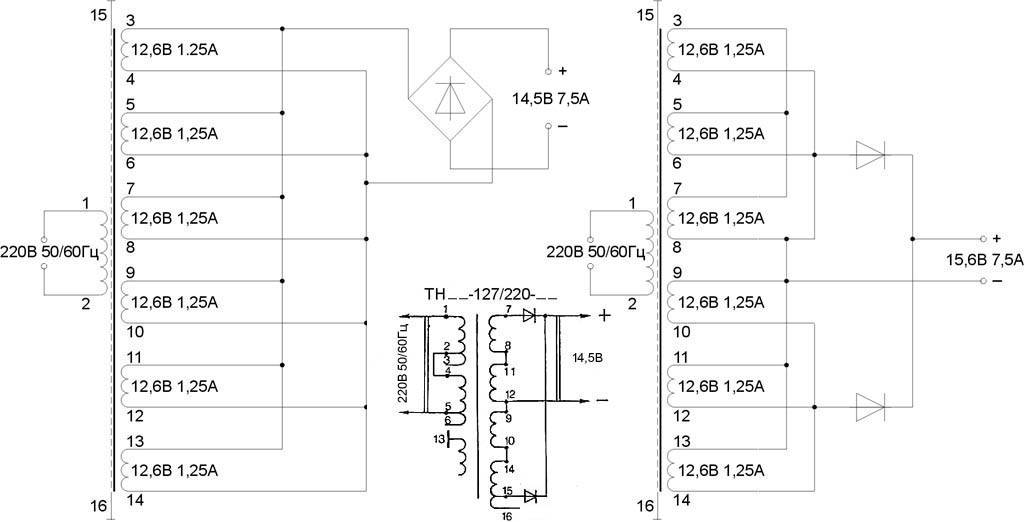

Схемы соединения обмоток типовых трансформаторов питания

У конкретного экземпляра они могут отличаться, т.к. производители вправе произвольно менять разводку выводов по ТУ заказчика. Остатки идут в продажу, а выпуск особо популярного типономинала может быть продолжен для рынка. Поэтому, приобретая ТП или ТПП, сверяйтесь со спецификацией к нему; если ее нет, придется вызванивать обмотки. Общие правила разводки выводов и соединения обмоток ТП/ТПП такие:

  1. Сетевые (первичные) обмотки выводятся на первые номера.
  2. Межобмоточные экраны выводятся на последние номера.
  3. Для соединения обмоток в параллель нечетные выводы соединяются с нечетными; четные – с четными.
  4. Для последовательного соединения обмоток нечетные выводы соединяются с четными.

Вариант подешевле – присмотреть на железном базаре старый накальный трансформатор ТН; система обозначений аналогична ТП/ТПП. «Кладоискатели» до ТНов не охочи: возни с разборкой много, медяшки мало. Типовая схема включения ТН для ЗУ дана на врезке в центре рис. Переключать, для повышения выходного напряжения, нижний по схеме диод с вывода 15 на 16 нельзя, нарушится симметрия обмоток!

Выпрямитель Шоттки

Выходные напряжения на схемах выше даны для входного (сетевого) 220 В. Если оно упадет, пойдет недозаряд. Вместе с тем, поскольку АКБ на заряд от внешнего ЗУ ставят холодной, остается некоторый запас на увеличение напряжения заряда; его возможно использовать полностью, если ЗУ с защитой. В таком случае выпрямитель нужно делать со средней точкой на сборке диодов Шоттки – выходное напряжение увеличится прим. на 0,6 В.

Современные диоды Шоттки с платиновым барьером для использования в ЗУ АКБ вполне пригодны, см. спецификацию на рис.:

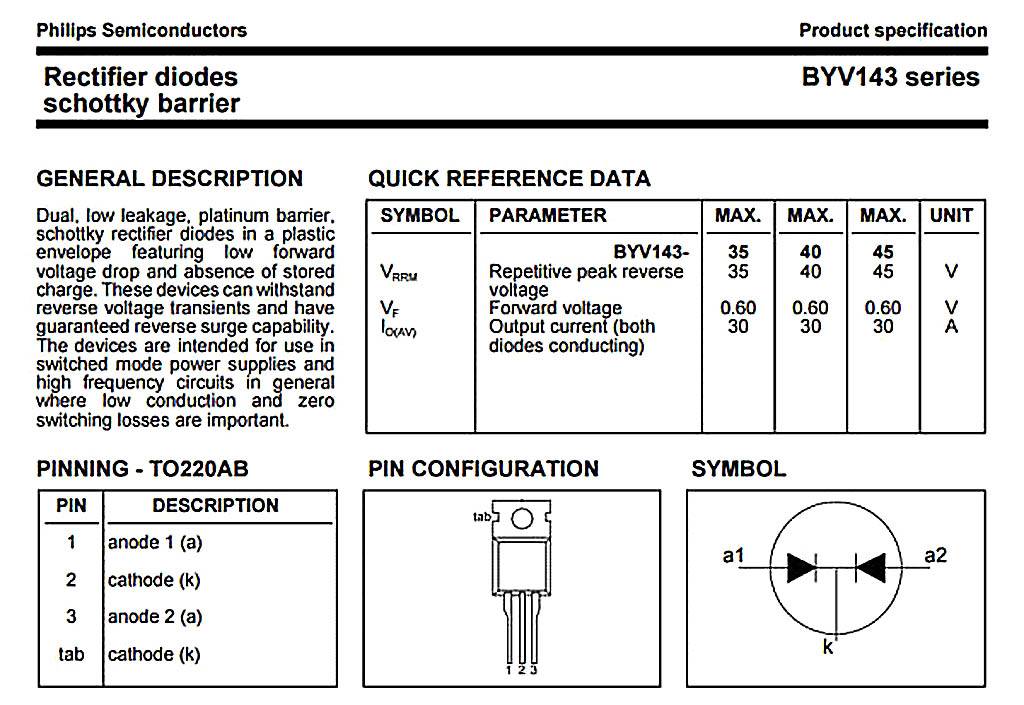

Спецификация на сборку диодов Шоттки для выпрямителя зарядного устройства автоаккумулятора

Кроме того, на сборку из пары диодов Шоттки нужен радиатор от 50 кв. см, а каждому обычному, с p-n переходом, на ток до 10 А – от 100 кв. см. Брать сборки Шоттки нужно с максимальным обратным напряжением от 35 В и пиковым прямым током от 30 А, т.к. в схеме выпрямителя со средней точкой соотв. величины достигают 1,7 амплитудного значения напряжения вторичной обмотки и 2,4 выпрямленного тока (31 В и 24 А при 12,6 В и 10 А; начальный пиковый ток заряда полностью разряженной АКБ на 60 А/ч – 10 А).

Ещё важно знать: 3 нюанса об эксплуатации

Самоделка по способу эксплуатации несколько отличается от заводского варианта. Это объясняется тем, что у покупного агрегата имеются встроенные функции, помогающие в работе. Их сложно установить на аппарате, собранном дома, а потому придется придерживаться нескольких правил при эксплуатации.

  1. Зарядное устройство, собранное своими руками не будет отключаться при полной зарядке аккумулятора. Именно поэтому необходимо периодически следить за оборудованием и подключать к нему мультиметр – для контроля заряда.
  2. Нужно быть очень аккуратным, не путать «плюс» и «минус», иначе зарядное устройство сгорит.
  3. Оборудование должна быть выключено, когда происходит соединение с зарядным устройством.

Выполняя эти простые правила, получится правильно произвести подпитку АКБ и не допустить неприятных последствий.

Как грамотно зарядить АКБ

Применяют разные пути подзарядки:

  • постоянным подаваемым напряжением;
  • постоянным электрическим током.

Оба варианта имеют свои нюансы.

Применение напряжения с равномерной подачей уместно при показателе заряда больше 12,3 В. При подзарядке к клеммам накопителя подключают подачу энергии от 14,2 до 14,7 В. Процесс не нужно контролировать. Об его завершении свидетельствует окончание потребления тока аккумулятором до ноля.

Минусом этого способа зарядки служит возможность подачи потенциально высокого тока на начальном этапе зарядки. К плюсам можно отнести отсутствие потребности контролировать процесс.

Оптимальным вариантом является применение постоянного тока. Зарядка происходит с постоянной мощностью, равной десятой части емкости аккумулятора. Отключение выполняют при наборе батареей 14,7 В. Существенным минусом этого способа служит необходимость контроля за напряжением АКБ. Иначе ее несложно испортить.

Обратите внимание!

  • Лабораторный блок питания своими руками | Пошаговая инструкция как и из каких элементов построить блок питания
  • Антенна для цифрового тв своими руками — фото инструкции как сделать простейшие антенны для digital TV

  • Индукционный нагреватель своими руками — инструкция как сделать простой и мощный нагреватель

Классификация пуско-зарядных устройств

Несмотря на похожие функции по запуску ДВС, ПЗУ бывают нескольких видов по исполнению и механизму.

Виды ПЗУ:

  • трансформаторные;
  • аккумуляторные;
  • конденсаторные;
  • импульсные.

Существуют также и заводские модели, среди которых нужно выбрать ПЗУ, запускающиеся без аккумулятора и работающего стабильно даже при сильном морозе.

На выходе каждого из них получается ток определённого значения и напряжение (U) 12 или 24 В (зависит от модели устройства).

Наиболее популярны трансформаторные ПЗУ, благодаря своей надёжности и ремонтоспособности. Однако и среди других видов есть достойные модели.

Трансформаторный тип

Принцип работы трансформаторных ПЗУ очень прост. Трансформатор преобразует сетевое U в пониженное переменное, которое выпрямляется диодным мостом. После диодного моста постоянный ток с пульсирующими амплитудными составляющими сглаживается конденсаторным фильтром. После фильтра происходит увеличение номинала тока при помощи различного рода усилителей, выполненных на транзисторах, тиристорах и других элементах. Основными преимуществами ПЗУ трансформаторного типа являются следующие:

  • надёжность;
  • высокая мощность;
  • запуск авто в случае, если аккумулятор является «мёртвым»;
  • простое устройство;
  • регулирование значений U и силы тока (I).

Недостатками являются его габариты и вес. Если нет возможности купить, то нужно собрать пуско-зарядное устройство для автомобиля своими руками. Трансформаторный тип имеет достаточно простое устройство (схема 1).

Схема 1 — Самодельное пусковое устройство для автомобиля.

Для изготовления пуско-зарядного устройства своими руками, схема которого включает в себя трансформатор и выпрямитель, нужно найти радиодетали или приобрести в специализированном магазине. Основные требования к трансформатору:

  • мощность (P): 1,3−1,6 кВт;
  • U = 12−24 В (зависит от транспортного средства);
  • ток II обмотки: 100−200 А (стартер при вращении коленвала потребляет около 100 А);
  • площадь (S) магнитопровода: 37 кв. см;
  • диаметры провода I и II обмоток: 2 и 10 кв. мм;
  • количество витков II обмотки подбирается при расчете.

Диоды подбираются согласно справочной литературе. Они должны быть рассчитаны на большой I и обратное U > 50 В (Д161-Д250).

Если нет возможности найти мощный трансформатор, то схему простого пуско-зарядного автомобильного устройства придется усложнить добавлением каскада усилителя на тиристоре и транзисторах (схема 2).

Схема 2 — Пуско-зарядное своими руками с усилителем мощности.

Принцип работы ПЗУ с усилителем достаточно прост. Его нужно подсоединить к клеммам аккумулятора. Если заряд АКБ нормальный, то U не поступает с ПЗУ. Однако если АКБ разряжен, то открывается переход тиристора и электрооборудование питается от ПЗУ. Если U увеличивается до 12/24 В, то тиристоры закрываются (устройство отключается). Существует два вида тиристорных трансформаторных ПЗУ:

  • двуполупериодная;
  • мостовая.

При двуполупериодной схеме изготовления нужно выбирать тиристор около 80 А, а при мостовой от 160 и выше. Диоды нужно выбирать с учётом тока от 100 до 200 А. Транзистор КТ3107 возможно заменить на КТ361 или другой аналог с такими же характеристиками (можно и мощнее). Резисторы, находящиеся в управляющей цепи тиристора, должны быть мощностью не менее 1 Вт.

Бустеры и конденсаторные

ПЗУ аккумуляторного типа называются бустерами и представляют переносные АКБ, работающие по принципу блока переносного зарядного устройства. Они бывают бытовыми и профессиональными. Основное отличие в количестве встроенных элементов питания. Бытовые имеют ёмкость, достаточную для запуска авто с севшим аккумулятором. Им можно запитать только одну единицу техники. Профессиональные обладают большой ёмкостью и служат для запуска не одного авто, а нескольких.

Конденсаторные имеют очень сложную схему исполнения, и, следовательно, их невыгодно делать самостоятельно. Основная часть схемы является конденсаторным блоком. Стоят такие модели дорого, но являются портативным ПЗУ, способными запустить стартер даже со «сдохшим» аккумулятором. Частое использование приводит к очень быстрому износу аккумулятора, если он новый. Наибольшую популярность среди всех моделей получили Berkut (рисунок 1) с пусковыми токами 300, 360, 820 А. Принцип работы устройства заключается в быстрой разрядке конденсаторного блока и этого времени хватает для запуска ДВС.

Если сравнивать аккумуляторное и конденсаторное ПЗУ, то нужно учитывать особенности использования в конкретной ситуации. Например, при поездках по городу подойдёт аккумуляторный тип. В том случае, если происходят дальние поездки, то следует выбирать автономный тип ПЗУ, а именно конденсаторный.

П О П У Л Я Р Н О Е:

Светодиодный куб — популярная в последнее время из-за своей красоты электронная игрушка. Множество завораживающих световых эффектов можно увидеть на кубе начиная с 3 x 3 x 3 и более.

Многие просили меня сделать простой светодиодный куб. Можно сделать куб на Arduino, размером 3 х 3 х 3, 4 х 4 х 4, 5 х 5 х 5 и т. д., микроконтроллер может давать сложные световые эффекты, но мы сегодня будем делать куб на двух простых интегральных микросхемах, не нуждающихся в программировании.

Подробнее…

Переносной мини-холодильник своими руками

Простейший самодельный холодильник

Переносной холодильник летом незаменимое устройство. Его можно взять с собой в поход, поездку и наслаждаться прохладительными напитками

Сегодня будем делать небольшой переносной холодильник своими руками, а также проведём исследование его характеристик в домашних условиях.

Будут предлагаться различные варианты в процессе изготовления, каждый для себя подберет — какой ему больше подходит.

Подробнее…

Диагностические коды ошибок копиров, принтеров, МФУ PANASONIC

У Вас перестал работать копировальный аппарат, принтер, МФУ или ксерокс? Он на дисплее выдаёт ошибку? По ниже приведённой таблице Вы можете определить неисправность аппарата. Некоторые простые неисправности можно устранить своими руками. Например, замятие или кончилась бумага в лотке, неплотно закрыта дверца или  крышка, закончился тонер в катридже и т.п. Подробнее…

Популярность: 188 456 просм.

Самодельные зарядные устройства

Существует несколько вариантов изготовления самодельного ЗУ. Причем некоторые из них собираются буквально за несколько минут из подручных материалов.

Простейший прибор

Он может пригодиться в ситуации, когда утром батарея оказалась полностью разряженной, а необходимо срочно отправиться в дорогу. Для зарядки АКБ в такой ситуации потребуется отыскать источник постоянного тока в 12−25 В и сопротивление.

Сегодня у многих людей есть ноутбуки, ЗУ которого выдает ток силой в 2 А при напряжении в 19 В. Этого хватит для решения поставленной задачи. Внешний контакт разъема блока питания имеет отрицательный заряд, а внутренний — положительный.

В теории возможно применять и более сильную лампу, например, от габаритов, но в такой ситуации риск перегрузки БП окажется довольно высоким. В результате можно собрать простейшую схему зарядки аккумулятора.

Если ноутбука нет, можно заранее приобрести выпрямительный диод с показателем обратного напряжения от 1000 В и силой тока не менее трех ампер. Благодаря небольшим габаритам, этот полупроводниковый прибор всегда может находиться в автомобиле. В качестве сопротивления в этом случае может быть использована обычная лампа накаливания на 220 В.

Из блока питания ПК

Сложность изготавливаемого зарядного устройства своими руками следует выбирать в соответствии с имеющимися навыками в области электротехники. Найти блок питания от ПК не составит большого труда. Он, кроме питания в 5 В, имеет шину с напряжение в 12 вольт при силе тока в два ампера. Этих параметров достаточно для создания несложного зарядного устройства.

Так как напряжения в 12 В будет недостаточно для полноценной зарядки АКБ и его необходимо увеличить. Для этого потребуется найти сопротивление около 1 кОм и соединить его со вторым сопротивлением, подключенным к восьмиконтактной микросхеме. Эта простая схема должна быть присоединена к вторичной цепи компьютерного блока питания.

Подбирая номинал второго сопротивления можно довести выходное напряжение до 13,5 В, которого будет достаточно для зарядки аккумуляторной батареи. Затем потребуется лишь подключить собранное устройство к клеммам АКБ. В отличие от первого ЗУ, в этом случае необходимости в использовании дополнительного сопротивления нет.

Трансформаторное устройство

Такие ЗУ являются наиболее распространенными и безопасными. Собрать их несколько сложнее, но при наличии определенного опыта в работе с электротехникой разобраться со схемой можно. Наиболее простое устройство этого типа состоит из следующих элементов:

  • Трансформатор сетевой.
  • Ограничительная нагрузка.
  • Выпрямительный диодный мост.

Так как через нагрузку проходит большой ток, она сильно нагревается. Чаще всего для ограничения силы тока зарядки используются конденсаторы, подключенные к первичной цепи трансформатора. Если точно подобрать емкости конденсаторов, то можно и вовсе обойтись без трансформатора, но такое устройство будет более опасным для человека. Диодный мост можно собрать самостоятельно либо использовать готовый от вышедшего из строя генератора. Более сложные устройства основаны на микросхемах или микропроцессорах и собрать их сможет хорошо подготовленный человек.
