Ремонт рулевого управления

Основные дефекты рулевой рейки

  • Выработка ресурса втулки и ее картера;
  • Течь сальника на валу;
  • Чрезмерный износ картера на распределителе;
  • Выработка ресурса центрального зуба.

Видео: Что делать, если застучала рулевая рейка?

Сама втулка необходима для надежного зажима зубьев и вала, а также крепления самого вала. Втулка посажена на специальную пружину, которая обеспечивает необходимую силу прижима, а также контроль за положением зубьев. Подобный дефект считается достаточно частым, особенно в тех рейках, где втулка изготовлена из пластика.

В результате – налицо износ втулки и стенок цилиндра, что приводит к вертикальному перемещению рейки и, как следствие, возникновению стука и люфту. Для определения подобной неисправности достаточно выехать на неровную дорогу и в движении покачивать рулевое колесо в стороны, а потом повторить это на стоящем авто. Кроме того, износ втулки будет проявляться в передаче на руль ударов во время езды по плохой дороге.

В данном случае необходимо ремонтировать рейку – простая подтяжка втулки ничего не даст.

2. Течь сальника на валу

Указанный сальник расположен на валу рейки. Особенностью такого дефекта становится позднее обнаружение течи, потому как на сальник не оказывается давления. Признаками подтекания сальника являются – гул при вращении рулевого колеса, а также понижение уровня жидкости, залитой в бачок гидравлического усилителя. В данном случае требуется срочно проинспектировать рейку, так как подтекать может не только сальник. Течь в состоянии возникнуть также из-за дефектных хомутов, насоса, патрубков, шлангов и т. д. Вероятность течи сальника во многом определяется и материалом, из которого тот изготовлен – во время сильных морозов некоторые из них растрескиваются.

3. Чрезмерный износ картера на распределителе

Данный дефект начинает проявляться постепенно – в незначительных закусываниях руля на холодном авто. Кроме того, руль становится все более тугим, а его возвращение в нулевую зону будет неполным.

Причина в конструкции колец, которые вращаются с валом картера. Со временем они образуют небольшие бороздки на поверхности распределителя картера и начинают пропускать масло. Это и приводит к потере давления и тяжести в баранке.

Возникновение борозд обусловлено добавлением во фторопласт, из которого изготовлены кольца, частичек металла, что трутся о вал. Примечательно, что для большинства японских моделей подобные проблемы не характерны, так как под кольцами установлены прокладки из резины.

4. Выработка ресурса центрального зуба вала

Одной из основных проблем является износ зубчатого механизма, основной задачей которого является процесс преобразования движения вращательного типа в поступательный. Причем практически для всех машин характерен износ среднего звена, так как движение в городе (в основной массе) характеризуется ездой по прямой с небольшими подруливаниями.

Для определения проблемы необходимо самостоятельно проинспектировать механизм, покачав рулем в стороны из средней позиции. При наличии стуков следует отправиться на СТО и осуществить комплексную диагностику. В случае износа центральных зубьев, придется заменить весь вал, причем использовать рекомендуется только оригинальные компоненты.

Признаки неисправности рулевой рейки

Признаки неисправности могут отличаться в зависимости от типа устройства.

ГУР

В случае повреждений рулевой рейки с ГУР могут проявиться следующие симптомы:

  1. Посторонние звуки при маневрах. При повороте рулевого колеса в левую или правую сторону слышен гул, что требует проверки ГУР (низкий уровень жидкости) и его комплектующих. Посторонний звук может появиться и в том случае, когда уровень рабочей жидкости нормальный. Источником могут быть лопасти насоса, ремень привода и подшипники.
  2. Утечка жидкости. Одна из главных причин поломки рулевой рейки с ГУР является появление течи в системе. Проблема проявляется постоянным снижением уровня рабочей жидкости и необходимости ее доливки. Состав может вытекать на землю под авто в области расширительного бака, или же следы масла заметны на пыльниках рулевых тяг. Снижение давление в система усложняет управление автомобилем (необходимо больше усилие).
  3. Ржавчина на рейке. Это связано с бурлением масла в бачке и ее вытеканием на рассматриваемый узел. Для избавления от течи нужно использовать специальные пластиковые хомуты для протяжки пыльников.
  4. Стуки в передней оси. Появление посторонних звуков в передней части может свидетельствовать не только о неисправностях рулевой рейки, но и проблемах ходовой. Для принятия решения о замене / ремонте нужно провести дополнительную проверку. При этом стук может появляться справа или слева. В лучшем случае проблема связана с повреждением пыльника тяги, а в более сложных случаях — с неисправностями самих тяг, рычагов или иных элементов (механизмов).

С электроусителем

При наличии электроусилителя симптомы неисправности могут быть иными:

  1. Разбитые втулки. Появление гула или дребезг при движении руля часто обусловлено повреждением втулок. Для подтверждения или опровержения этой версии необходимо снять деталь и проверить ее состояние. Чаще всего эти элементы не ремонтопригодны, поэтому у владельца имеется два пути — заменить рейку или использовать ремкомплект, в который входят новые детали.
  2. Электрический привод. В автомобилях ВАЗ, оборудованных электроусителем руля, могут возникать проблемы с электроприводом из-за износа или других проблем. Для восстановления работоспособности может потребоваться проверка состояния обмоток, подшипников и щеток.
  3. Повреждение датчиков поворота. Несмотря на надежность этих устройств, они могут работать некорректно при повреждении пыльника и попадании влаги на поверхность.

Механическая

Несмотря на простоту конструкции, механическая рулевая рейка также имеет свойство ломаться.

К основным признакам поломки стоит отнести:

  1. Стуки или посторонние звуки при вращении рулевого колеса.
  2. Провалы или проблемы при вращении руля.
  3. Ухудшение управляемости.
  4. Появление биения в рулевое колесо.
  5. Сложность возврата руля в первоначальное положение после поворота.
  6. Рывки или закусывание при повороте.

Из сказанного ясно, что в механической рулевой рейке неисправность, как правило, проявляется посторонними звуками и трудностями вращения.

Причины люфта рулевого управления

Самостоятельно определить причины люфта автолюбителю довольно несложно. Для этого надо установить машину на ровную площадку, открыть капот, установить колеса в положение, соответствующее прямолинейному движению и резко поворачивая руль в обе стороны на небольшой угол (для этого Вам понадобится помощник) рукой прощупать все узлы, из-за неисправности которых возникает люфт в рулевом управлении. Ваша рука сразу почувствует неисправный узел по характерному сдвигу во время покачивания колеса.

Ослабление затяжки гайки

Самой «безобидной» причиной появления допустимого люфта руля является ослабление крепления рулевого колеса из-за отворачивания гайки его крепления. Для устранения этой неисправности достаточно снять его декоративную обшивку и торцовым ключом соответствующего размера затянуть гайку рекомендуемым моментом. На большинстве современных автомобилей в обшивке руля установлен модуль подушки безопасности, который надо будет демонтировать, чтобы обеспечить доступ к гайке крепления. Поэтому все работы необходимо проводить с особой тщательностью, отключив клеммы от аккумулятора.

Ослабление затяжки гайки крепления рулевого колеса ведет за собой более неприятную проблему – из-за проворачивания его на оси начинается износ шлицов в месте соединения, что приводит к потере управления. Ремонт, заключающийся в обязательной замене поврежденных деталей, в этом случае надо проводить незамедлительно. Износ карданных шарниров на промежуточном валу приводит к так называемому «эффекту зубчатого колеса», проявляющегося тем, что при вращении руля имеет место его периодическое затирание. Такая неисправность приводит к ухудшению управляемости машиной, особенно на высоких скоростях. В этом случае необходима замена промежуточного вала.

Еще одной причиной, вызывающей люфт руля является ослабление крепления рулевого механизма к кузову или осадка резиновых прокладок между рулевым механизмом и кузовом. При возникновении данной неприятности необходимо произвести подтяжку гаек крепления механизма, либо заменить изношенные резиновые детали. Повышенный зазор в шестернях рейки тоже не сулит ничего хорошего. Он появляется вследствие выработки поверхностей соприкосновения зубчатой рейки и шестерни. Также в этом механизме сравнительно часто увеличиваются зазоры между рейкой и направляющими. Причем процесс износа ускоряется в разы в случае нарушения целостности защитных пыльников.

Износ наконечников тяг

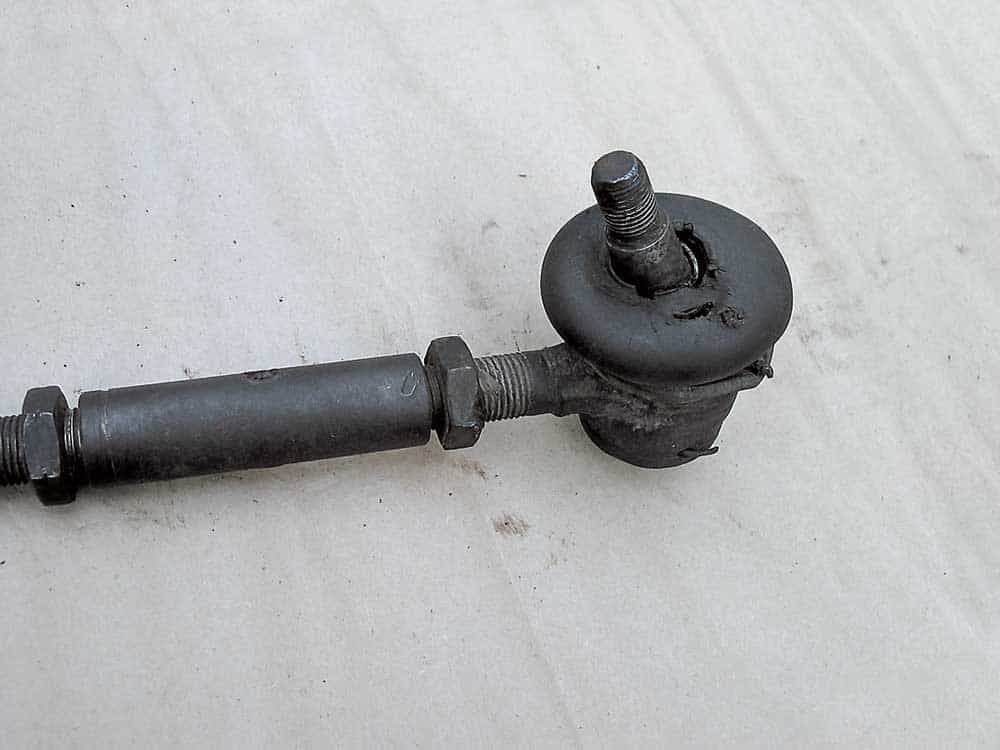

Особенно опасен люфт в рулевом управлении, причиной которого, является износ наружных наконечников тяг. Наконечники тяг, это, пожалуй, самое уязвимое место во всей системе управления. Происходит это оттого, что они работают в непростых условиях, постоянно подвергаясь воздействию воды, грязи и т.п.

Серьезность неисправности заключается в том, что в результате происходит значительное увеличение осевых и радиальных зазоров в шаровом сочленении наконечника, и, в конце концов, он разрушается, вследствие чего автомобиль теряет управление. Предсказать последствия такой неисправности, особенно на большой скорости, нетрудно. В таких случаях необходимо немедленно обратиться в автомастерскую для замены наконечников.

Внутренние концы тяг крепятся к рулевому механизму через запрессованные в их концы резинометаллические шарниры. В случае износа этих шарниров при поворачивании руля слышен характерный металлический стук. Для устранения этой неисправности нужно запрессовать в тяги новые. Эта работа требует наличия прессового оборудования, поэтому ее лучше проводить в условиях автосервиса. Либо происходит откручивание болтов, крепящих тяги к механизму. В этом случае, для уменьшения и устранения люфта достаточно эти болты затянуть моментом указанным изготовителем.

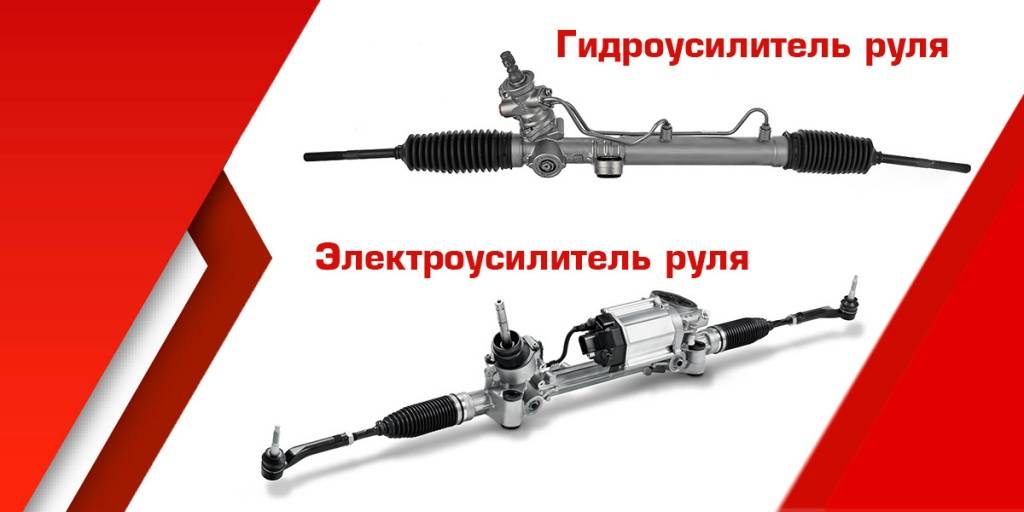

Виды рулевых реек

  1. «Механические» рулевые рейки первыми появились на машинах и еще встречаются в некоторых новых машинах эконом-сегмента. Тут колеса поворачивает сам водитель, с силой налегая на рулевое колесо. Зубчатая шестерня приводит в движение зубчатую рейку, двигая влево или вправо рулевые тяги.
  2. Рулевая рейка с гидроусилителем. Здесь на помощь водителю приходит гидравлический насос, работающий от двигателя. Он двигает рулевую рейку с помощью масла.
  3. Рейка с электроусилителем. Вместо масла тут работает электромотор, который может быть установлен на рулевом валу, на шестерне рулевого механизма или на зубчатой рейке.

Механическая

По сути механическая рулевая рейка представляет собой простейший механизм, все вариации в котором происходят только благодаря физической силе водителя. Однако ошибочно думать, что при такой реализации водителю будет необходимо прикладывать слишком много физической силы – эту проблему можно решить благодаря переменному передаточному числу. Его особенность в том, что количество зубьев варьируется при переходе от центра к краям. Эта особенность помогает избавиться от слишком больших поворотов на скорости, в то же время физически облегчает поворот руля при медленном движении, или когда автомобиль стоит.
Гидравлическая (ГУР)

Отличие рулевой рейки с гидроусилителем (ГУР) от предыдущей заключается в том, что ГУР облегчает поворот руля. Достигается это следующим образом: в самом гидроусилителе есть масло. Оно, под давлением насоса ГУР, увеличивает усилие во время поворота и облегчает водителю сам физический процесс.

Основное преимущество такого вида механизма не только в том, что водитель меньше устает физически, но и в повышенной безопасности движения. Последняя достигается тем, что ГУР возьмет на себя нагрузку при попадании колеса в яму и руль среагирует на это более плавно. С другой же стороны, ГУР снижает чувствительность автомобиля водителем, что может привести к непредвиденным маневрам. Тем не менее, именно такой вид механизма чаще всего используется в современных автомобилях.

Преимущества и недостатки

Сначала о плюсах реечного рулевого механизма:

  • простота и малые габариты конструкции;
  • небольшой вес;
  • не требуется частое обслуживание;
  • хорошая точность управления;
  • небольшая цена.

Теперь о минусах:

  • передает удары от неровностей на дорожном полотне на рулевое колесо;
  • частые неисправности в виде люфтов и стуков в рейке;
  • данное механическое устройство ограничено применением в большинстве случаев на лёгких автомашинах с независимой подвеской управляемых колёс.

Несмотря на свою надежность, срок эксплуатации данного силового узла зависит от качества сборки автомобиля, условий использования, стиля вождения, условий хранения. Если машина долго находится в сырости, механизм может попросту заржаветь. Экстремальная езда по кочкам и ямам и прочим неровностям также уменьшает срок эксплуатации механической рулевой рейки.

На легковых автомобилях реечный рулевой механизм остается самым распространенным. Этому способствует, прежде всего, простота конструкции, невысокая стоимость механизма, а также его небольшие габариты.

Электрическая (ЭУР)

Устройство электрической рулевой рейки отличается от ГУРа тем, что усилителем в данной системе является электромотор. Он может быть встроенным в колонку руля, располагаться на рулевом валу либо быть совмещенным с самой рейкой. Первый вариант наиболее опасен, так как может привести к полной блокировке руля. Поэтому на дорогих автомобилях используется третий вариант размещения электрического усилителя.

Данный тип обладает рядом преимуществ, таких как:

  • высокий коэффициент полезного действия;
  • экономия топлива;
  • высокая надежность и безопасность при движении;
  • проста обслуживании;
  • независимость работы механизма от погодных условий и окружающей среды.

Ремонт рулевого редуктора

Не забываем слить масло. Теперь нужно избавиться от сошки, часто она сидит намертво, нагреваем ее с двух сторон, чтобы снять и выбить. Обязательно перед этим открутите гайку фиксирующую ее. Рулевой редуктор остался без сошки. Чтобы снять крышку, надо открутить 4 болта и контргайку регулировочного болта. Регулировочный болт снимается вместе с крышкой, так как посажен на резьбу, достаточно просто сдвинуть крышку и выкрутить его.

Вот мы и добрались до вала рулевого редуктора, который извлекается из корпуса. Чтобы извлечь ролик, откручиваем боковую крышку, которая крепится на 4 болта. Под ней находятся регулировочные шайбы, которые желательно поменять. Так же обязательно меняем сальник и смотрим на канавки подшипников, достаточно провести ногтем, если цепляется, то меняем тоже. Вытаскиваем и чистим червяк.

Можно собирать все назад в обратном порядке, заменив все изношенные детали. При затягивании и регулировке нигде не должно быть люфта

Очень важно правильно выставить двойной шлиц вала рулевого редуктора, чтобы углы поворота были одинаковые в обе стороны. Правильность легко проверить сошкой, которая имеет разъем под двойной шлиц

Признаком того, что выставили неправильно, служит перекос при поворотах, когда в одну сторону поворачивает лучше, чем в другую. Проблему нужно устранить, иначе уже скоро он сломается без возможности ремонта рулевого редуктора.

Настройка червячной рулевой

Даже тщательная регулировка не победит проблему «рыскания» по дороге. Во-первых, нужно отрегулировать редуктор. Эта операция может быть довольно сложной для начинающих.

Чтобы выполнить настройку, понадобится ровная площадка. Затем при помощи съемника следует снять пальцы и сошку. Дальше все намного проще – требуется качать сошку, держать руль и поймать зазор в передаче редуктора. Если наблюдается люфт, тогда следует выкрутить гайку, завинтить винт регулировки и затянуть гайку.

Важно все делать предельно аккуратно, потому что есть риск сорвать резьбу на винте. Да и так управление будет сильно тугим

Усилие можно контролировать, когда сошка находится в рабочем положении, а пальцы на своих местах. Проверить усилие можно при помощи динамометрического ключа. Оно должно составлять 25 кгс.

В некоторых случаях регулировки ничего не дают. Если наблюдается износ, то в этом случае поможет только замена редуктора.

Реален ли ремонт рулевой рейки своими руками?

При поломке рулевой рейки рекомендуется не рисковать, и сразу отправляться на специализированное СТО. Своими силами можно лишь провести диагностику, тогда как ремонт рейки обычным водителем, при отсутствии должных знаний, опыта и инструментария, малореален.

Профилактические меры

С их помощью можно значительно продлить жизненный срок рейки:

  • аккуратный проезд неровностей и «лежачих полицейских»;
  • слежение за состоянием компонентов рулевой рейки, особенно ее пыльников и сальников;
  •  прогрев масла в рейке зимой перед движением плавными и короткими поворотами;
  •  не стоит удерживать баранку более 5 сек. в крайнем положении, так как это заметно увеличивает нагрузку на редуктор и уплотнения.

Подобные меры позволят заметно продлить срок эксплуатации рулевой рейки, а также избежать дорогостоящего ремонта или ее замены.

Начинаем ремонт

Съем механизма – это отдельная информация, так как она индивидуально для каждого автомобиля, сходи там только основные места крепления. После съема осматриваем весь механизм на предмет очевидных повреждений, например, трещин.

После нужно разобрать весь механизм, сняв все пыльники, золотники (если он разборный) и все остальное, чтобы остался только корпус. После нам нужно осмотреть повреждения корпуса внутри, ведь они там тоже могут быть из-за изношенных пыльников.

Если найдены небольшие трещины или царапины, то вам поможет сварка или шлифовка соответственно. В некоторых случаях придется поменять корпус рулевого механизма. После решения этой проблемы, нужно побороть причину, а именно заменить пыльники, через которые и попали частицы, царапающие механизм.

Затем обязательно осмотрите внутреннюю часть золотника. Там тефлоновые уплотнители, что ведет к постепенной выработке, от чего появляются рывки руля или вовсе руль в разные стороны крутится с разным усилием. Решают проблему гильзовкой цилиндра с запрессовыванием новой детали, что своими руками уже не сделаешь.

Сам золотник редко ломается и обычно ходит долго, иногда расслаиваются уплотнители, которые нужно заменить. Это дешево. Правда иногда золотник отдельный в неразборном корпусе и его проблемы к сожалению решаются только заменой.

Шток – самый понятный с точки зрения диагностики элемент, который не нужно разбираться

Обращаем внимание в основном на зубья, а еще лучше используем тиски и вращаем элемент, чтобы заметить люфт. Стук рулевой рейки в подавляющим большинстве случаев – это проблемы штока

Еще в штоке могут износиться уплотнители и сама рабочая поверхность, в очень редких случая механизм убивает коррозия. Все дефекты легко устраняются, кроме сильно изношенных зубьев. Вал можно шлифонуть, уплотнитель заменить, а зубья расточить или нарастить.

Признаки неисправности рулевой рейки

Рулевой рейкой называется силовой узел в конструкции рулевого механизма, предназначенный для передачи усилия с руля на колеса (управляемые). Именно через рулевую рейку и осуществляется процесс управления автомобилем посредством поворота направляющих колес.

Рейки подразделяются на 3 категории:

  1. Механические;
  2. Гидравлические;
  3. Электрические.

Рулевая рейка в разрезе

Неисправности  могут быть разными. Впрочем, для их обнаружения не требуется обладать особыми знаниями – достаточно просто периодически инспектировать данный узел. Кроме того, следует знать причины, по которым могут возникнуть подобные дефекты.

1. Люфт на рулевом колесе

Люфт на рулевом колесе и возникновение звуков – если это проявляется при заглушенном силовом агрегате в процессе активного поворачивания рулевого колеса. В подобной ситуации проблема может заключаться в ослабленном упоре золотника , а также в недостаточных показателях упругости торсиона.

Люфт – причины подобного дефекта разнообразны. Он может проявиться в результате чрезмерного износа сайлент-блоков, фиксирующих рейку, изменение угла прилегания винта и зубьев из-за искривления картера либо вала, повреждения (механического характера) или ход (вертикальный) винтового подшипника. Для определения причин требуется диагностирование состояния втулки (сухаря) рулевой рейки, шарниров тяг, а еще центрального зуба.

2. Тяжесть и стук при повороте руля

Схема-рулевой-рейки

Тяжесть при повороте руля обычно это проявляется в случае закисания карданчика.

Стук – наиболее распространенный признак. Причем источники такого стука в рейке различны. Как правило, звук возникает в следующих случаях:

  1.  ход вала в подшипнике по вертикали;
  2.  выработка ресурса шарниров и картера;
  3.  предельный ресурс подшипников винта, втулки либо центрального зуба;
  4. кривизна картера либо вала, что приводит к неверному углу прилегания винта и зубьев;
  5.  выработка ресурса сайлент-блоков;
  6.  ослабление фиксации рейки;
  7.  нарушения люфта.

3. Тяжелый ход и течь

Устройство рулевой рейки

Тяжелый ход баранки в крайних позициях – это, наряду с недостаточным возвратом и скрипом, наблюдается в случае перетянутой втулки, а также искривления картера либо вала.

Течь – она возникает в случае коррозии на валу либо износе сальника. Кроме того, подтекание имеет место при разгерметизации трубок (отводящей либо нагнетательной) цилиндра.

Как настроить руль под себя

Для удобства и безопасности поездке уделите настройке особое внимание. Для максимального комфорта и пользы, регулировать руль нужно под себя

Регулировка в соответствии с расположением колёс

Для начала проверьте правильную настройку рулевого колеса в момент, когда колёса расположены прямо. В этом положении нижняя часть рулевого колеса должна быть снизу, а колесо – симметрично линии горизонта. Если вы заметили отклонения, нельзя сразу перестраивать руль в правильное положение. Сначала необходимо определить причины, по которым могли появиться изменения.

  1. Большие зазоры в рулевом управлении.
  2. Разный износ резинового покрытия колёс.
  3. Отличное от нормального давление в шинах.
  4. Давняя или неправильная регулировка рулевого управления.
  5. Различные механические повреждения элементов системы.
  6. Нарушение углов колёс или их непрофессиональная установка.

Если вы не обнаружили неисправности, подвиньте руль в положение, которое рекомендует устанавливать производитель. Для этого полностью снимите его и поставьте в «нулевое положение», одновременно выставив управляемые колёса прямолинейно.

Чтобы проверить правильность установки, вращайте руль из исходного положения в обе стороны до упора. Если количество оборотов одинаково в обоих случаях, значит регулировка прошла успешно.

Регулировка по длине и высоте

В качестве дополнения в современных автомобилях предоставлена возможность регулировать руль по длине и высоте вылета. Однако, перед тем как начинать регулировать руль, специалисты рекомендуют провести правильную установку и фиксацию сиденья. Затем следует поднять рычаг, который расположен в нижней части рулевой колонки, чтобы разблокировать её.

После этого следует расположить руль так, чтобы вам были одинаково видны приборы на панели и обстановка на дороге. В то момент, когда ваша спина плотно прилегает к спинке сиденья, ладони обеих рук в распрямлённом состоянии должны обхватывать руль в верхней части.

После того как вы закончили настройку вылета руля, нажмите на рычаг до упора вниз, чтобы зафиксировать колонку. Помните, что если ваш автомобиль имеет встроенные подушки безопасности, нежелательно устанавливать руль слишком высоко, иначе есть риск получения серьёзной травмы в момент срабатывания системы защиты (подушка должна открываться около груди, а не головы).

Также не следует проводить регулировку системы в движущемся автомобиле. В этом случае есть риск не зафиксировать колонку должным образом, что может привести к непредсказуемым последствиям.

Регулировку руля лучше всего проводить в крупном СТО, а не самостоятельно. В этом случае при нарушении настроек профессионалы смогут быстро и качественно найти и исправить проблему с помощью современного оборудования.

Обслуживание рулевых механизмов

Каждый день, садясь за руль, желательно проверять свободный ход руля. После 2-3 тысяч км пробега и дальше, для отечественных автомобилей – через 10 тысяч, следует провести полную проверку состояния механизма. В ходе проверки выполняется очистка механизмов и приводов от грязи.

При наличии стуков, скрипов, биений колес или руля желательна замена рулевого механизма. К примеру, ремонт редуктора – достаточно сложный процесс, а установка нового решает все проблемы. Так же происходит и с реечным механизмом.

Итак, мы выяснили, как устроен рулевой механизм автомобиля, как производить его регулировку и замену своими руками.
