Процесс ремонта
Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.
Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены
Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.
После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.
Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.
Автомобиль ВАЗ 2107 оснащается двумя видами коробок передач, одна из которых четырехступенчатая, а вторая пятиступенчатая. Рано или поздно данные устройства начинают давать сбои, в результате чего управлять автомобилем становится практически невозможно. В данном материале выясним, что представляет собой ремонт обоих видов КПП на ВАЗ 2107, в чем отличия этих двух механизмов, и когда требуется проведение ремонтных работ.
Снятие и установка коробки передач на автомобиле с двигателем УМПО-331
Работу выполняем на смотровой канаве или подъемнике.
Коробку передач с автомобиля, оснащенногодвигателем УМПО-331, можно снять двумя способами: с картером сцепления ибез картера. (Снятие коробки передач в сборе с картером сцепления см. вподразделе «Замена кожуха иведомого диска сцепления на автомобиле с двигателем УМПО-331» ).
Снимаем коробку передач без картера сцепления —при этом не требуется демонтаж стартера, рабочего цилиндра сцепления,крышки картера сцепления, приемной трубы. Снимаем кожух пола (см. «Снятие кожуха пола») и воздуховодподачи воздуха в заднюю часть салона (см. «Снятие воздуховода подачи воздуха взаднюю часть салона» ).
В салоне, нажав на стержень рычага переключения рычага вниз,…
…отверткой поддеваем лепестки запорной втулки…
…и выводим их из кольцевой канавки стержня.
Снимаем стержень рычага переключения передач.
Отверткой разжимаем лепестки дистанционной втулки…
…и снимаем ее с рычага.
Снимаем с рычага резиновую упругую…
…и запорную втулки.
В отверстии стержня рычага находятся …
…еще одна упругая втулка…
…и упорная подушка.
Операции, показанные на фото 1-9, для наглядности проведены на снятой коробке передач.
Ключом «на 8» отворачиваем пять саморезов крепления к полу защитной крышки привода переключения передач…
…и снимаем крышку.
Дальнейшие операции выполняем под автомобилем.
Сливаем масло из коробки передач (см. «Замена масла»). Отсоединяем проводаот выключателя фонарей заднего хода (см. «Замена выключателя фонарей заднегохода» ).
Снимаем карданную передачу (см. «Снятие карданной передачи» ).
Отсоединяем от привода спидометра гибкий вал (см.«Снятие гибкого вала приводаспидометра» ).
Снимаем кронштейн приемной трубы (см. «Снятие приемной трубы на автомобиле сдвигателем УМПО-331» )
Головкой «на 17» (с карданным шарниром) отворачиваем шесть болтов крепления коробки передач к картеру сцепления:…
…три — слева…
…и три — справа (два из них крепят кронштейн, к которому крепится кронштейн приемной трубы).
Снимаем кронштейн.
Подставляем под картер коробки передач регулируемый упор (или домкрат).
Головкой «на 14» отворачиваем два болта крепления поперечины к кронштейнам пола.
Аккуратно сдвигаем коробку передач назад, выводя ее первичный вал из картера сцепления,…
…и снимаем коробку передач.
В проточке картера сцепления установлено пружинное кольцо (выпуклой стороной к подшипнику).
Снимаем уплотнительную прокладку.
При снятии или установке коробки передач нельзя опирать первичный вал коробки на сальник, установленный в картере сцепления, и на лепестки нажимного диска сцепления, чтобы их не повредить.
Перед установкой коробки передач наносим на шлицевой конец первичного вала тонкий слой смазки ШРУС-4.
Включаем IV передачу. Для удобства монтажа коробки…
…вворачиваем в нижние резьбовые отверстия картера сцепления две шпильки М12 длиной 130-140 мм.
Используя шпильки как направляющие, устанавливаем коробку передач. Проворачивая валы коробки за фланец эластичной муфты, вводим первичный вал в шлицы ступицы ведомого диска сцепления и в подшипник фланца коленчатого вала.
Крепим коробку передан к картеру сцепления двумя болтами.
Вывернув монтажные шпильки, дальнейшую установку коробки передан проводим в обратной последовательности.
В салоне перед установкой стержня на рычаг переключения передач…
…вставляем в отверстие стержня подушку и втулки (верхнюю упругую, дистанционную, нижнюю упругую и запорную).
Установив стержень на рычаг, нажимаем на стержень до захода лепестков дистанционной втулки в кольцевую канавку рычага.
Неисправности рычага
Если во время движения ВАЗ 2107 рычаг сильно вибрирует, скорее всего, проблема в сильном износе пластиковой втулки, которая соединяет рычаг и устройство выбора передач, поэтому ее необходимо заменить. Ремкомплекты рычага коробки переключения передач ВАЗ 2107 можно купить в большинстве автомагазинов. При выборе ремкомплекта или втулки отдавайте предпочтение деталям производства «АвтоВАЗ», потому что они более качественные.
Вибрация рычага ВАЗ 2110, а также нечеткое переключение передач и большой свободный ход, возникают из-за слабого крепления чаши к кузову автомобиля, износа пластиковых деталей чаши, слабой затяжки гайки крепления к кулисе или сильного износа втулки крепления к кулисе. После замены втулки и правильной затяжки гайки, подтяжки болтов крепления чаши (или ее замены) вибрация рычага исчезает.
Ремонт коробки передач ваз 2107
- Подробности
- Создано: 23.01.2014 16:30
Коробка переключения передач новой «семерки» озадачила владельцев: производитель сделал ее так называемым «разорванным пакетом». Но, разобравшись, произвести ремонт коробки передач ваз 2107 не составит труда.
Для удобства ремонта вымойте детали, снимите лишнее. В процессе работы понадобится некоторый дополнительный инструмент:
фиксатор первичного вала. При его отсутствии, фиксатор легко можно сделать из старой, ненужной ступицы для ведомого диска сцепления;
«высокая» головка диаметром в 30 мм. С ее помощью будет отворачиваться вторичный вал;
инструмент для съемки стопорных колец;
две-три мощных отвертки;
динамометрический ключ;
ударная отвертка;
молоток.
Конечно, хорошо было бы иметь специализированный стенд для ремонта коробки передач, но и без него вполне можно обойтись: перебрать коробку на стол или осторожно зажать в тиски. Снимите также заднюю подушечку коробки передач, траверсу и эластичную муфту. Снимите также заднюю подушечку коробки передач, траверсу и эластичную муфту
Снимите также заднюю подушечку коробки передач, траверсу и эластичную муфту.
Выньте вилку сцепления вместе с пыльником и выжимным подшипником.
Хорошо почистите коробку от масла и грязи с помощью щетки по металлу. В труднодоступных местах используйте отвертку. Закончите чистку продувочным пистолетом.
Не смотря на то, что масло было слито в самом начале работы, какая-то его часть все равно осталась в коробке передач. Будь внимательны, разбирая ее.
Аккуратно снимите нижнюю крышку коробки. С вторичного вала нужно снять резиновый муфтовый пыльник, а затем — и стопор с него.
Найдите подходящую выколотку, которой можно будет снять центрирующую втулку.
Если втулка никак не хочет «подцепляться», максимально возможно отверните гайку вторичного вала, а затем закрутите ее обратно. Вы добьетесь того, что втулка практически сойдет в привычного места. Чтобы снять ее окончательно, включите любую передачу, зафиксируйте первичный вал. Возьмите головку диаметром 30 мм и открутите гайку вторичного вала. Снимите конусообразную пружинную шайбу.
Если фиксатора первичного вала не нашлось, возьмите обычную алюминиевую ложку. Ручкой вставьте ее между промежуточным и первичным валами, закрепив таким образом шестерни.
Не переживайте — алюминиевая ложка слишком мягкая для того, что бы повредить шестерни.
Наконец, снимите фланец с эластичной муфты.
Отверните выключатель фар для обозначения заднего хода. Медную шайбу положите в надежное место, чтобы она не потерялась.
Будьте внимательны! Начиная ремонт коробки передач ваз 2107, вы столкнетесь с массой мелких деталей, утеря которых только добавит проблем.
Отверните гайку и выньте привод спидометра. На корпусе рычага переключения находятся три гайки, расположенные по наружному радиусу. Их необходимо отвернуть для того, чтобы снять корпус. Предварительно включите вторую передачу.
Открутите еще две гайки, которыми кронштейн «штанов» крепится к коробке. Под кронштейном спрятан закладной болт, который нужно вытащить.
Снимите заднюю крышку, открутив 5 гаек крепления на наружной стороне и 1 гайку внутри.
Со вторичного вала снимите кольцо подшипника и привод спидометра. Снимите и осмотрите шайбу, отражающую масло.
Поставьте шток переключения первых двух передач на «нейтраль» и зафиксируйте первичный вал. Снимите колокол, отвернув 7 гаек. Осмотрите конусную шайбу. Выньте пружины штоков, снял фиксирующую пластину. Выньте блок шестерен и проверьте дистанционное кольцо. Разожмите щипцами стопорное кольцо и снимите его. Снимите ступицу и пружинную шайбу со вторичного вала, а затем и шестерню заднего хода.
Снимите промвал вместе со штоком и вилкой. Выньте первичный вал и игольчатый подшипник. Снимите стопорную пластину, и, держа шестерни на валу, выньте весь вторичный вал.
При ремонте коробки передач ваз 2107 внимательно осматривайте все шестерни и кольца
Обратите внимание на подшипники: изношенная беговая дорожка может стать причиной шума. Осмотрите блокирующее кольцо синхронизатора: на нем не должно быть засечек и царапин от муфты. Проверьте вилку переключения и замените сальники
Сборку коробки осуществляйте в обратном порядке
Проверьте вилку переключения и замените сальники. Сборку коробки осуществляйте в обратном порядке.
Назад
Вперёд
Последовательность работ
Подготовив все необходимое, можно приступать к работам.
Последовательность снятия такая:
- Ставим автомобиль на яму и обездвиживаем противооткатными упорами, установленными под колеса. Коробку ставим в нейтральное положение, ручник не затягиваем;
- Сначала сделаем все работы в салоне. В этом месте необходимо снять рычаг со стержня коробки. Для этого оттягиваем пыльник рычага вверх, что обеспечит доступ к фиксирующей втулке. Ее нужно аккуратно поддеть тонкой отверткой, чтобы она выскочила вниз, после чего можно стянуть рычаг со стержня;
- Снимаем со стержня верхнюю пластиковую втулку, разжав лепестки отверткой, затем резиновый пыльник и нижнюю втулку. В итоге на стержне ничего не должно остаться;
- Снимаем пластиковую накладку, расположенную под напольным покрытием. Для этого необходимо снимать с авто сиденья, их направляющие и т. д. Значительно проще сделать разрез в сторону задних сидений, это позволит салон не разбирать. Обеспечив доступ к накладке, выкручиваем 4 самореза, крепящие ее и снимаем. Включаем на КПП 1-ю передачу;
- Переходим под автомобиль. Для удобства работ следует полностью демонтировать выхлопную систему. Для этого откручиваем глушитель от приемной трубы. Чтобы болты и гайки легче было откручивать, следует заранее обработать их средством WD-40;
- Сняв глушитель, переходим в подкапотное пространство, и откручиваем гайки крепления приемной трубы к выпускному коллектору. Затем эту трубу снимаем с авто;
- Все последующие работы выполняются под автомобилем. Откручиваем карданный вал от фланца коробки передач. Далее следует открутить две поперечины безопасности, чтобы опустить кардан вниз;
- Подставляем подготовленную емкость и откручиваем сливную пробку, чтобы удалить из КПП масло;
- Откручиваем крепление рабочего цилиндра привода сцепления. При этом патрубок от него отсоединять не нужно, после откручивания крепления его просто следует отвести в сторону;
- Откручиваем 4 болта крепления крышки картера сцепления;
- Подпираем брусом заднюю часть коробки и выкручиваем гайки крепления поперечины. Аккуратно вытаскиваем брус. При этом задок КПП пойдет немного вниз, это обеспечит более удобный доступ к остальным элементам, которые необходимо снять;
- Отсоединяем фишку с проводкой, подходящей к КПП. Откручиваем и снимаем трос привода сцепления;
- Снизу подбираемся и выкручиваем болты крепления стартера. Начинать следует с верхнего болта. После откручивания крепления отодвигаем стартер;
- Ставим подпорку под заднюю часть двигателя, предварительно приподняв рукой коробку;
- Выкручиваем болты крепления коробки передач к силовой установке;
- Поддерживая ее руками, раскачиваем вверх-вниз, чтобы снять с направляющих, а далее выводим первичный вал со сцепления и опускаем коробку вниз;
- Подготовленный отрезок первичного вала устанавливаем в сцепления, чтобы предотвратить смещение ведомого вала.
Установка коробки на место проводиться в обратной последовательности. При этом следует проконтролировать установку на место всех снятых элементов, а также надежность затяжки крепежных элементов.

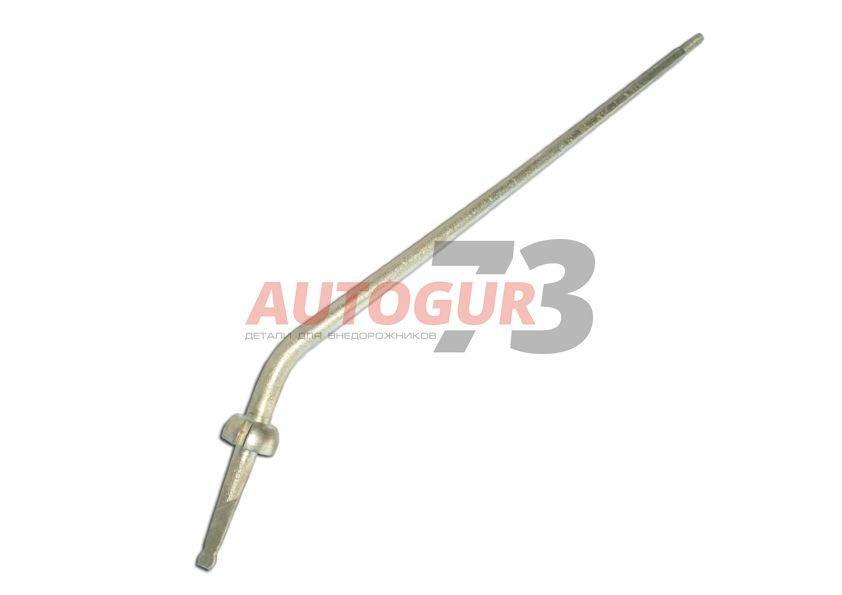

Рычаг переключения передач КПП УАЗ 469, 3151
Назначение
В автомобилях с механической коробкой передач, рычаг является очень важным элементом.Ручка, рычаг или рукоятка КПП – все это элементы системы переключения передач автомобилей. Особенность этих элементов в механических коробках передач состоит в том, что водитель должен воздействовать на них вручную. Через рычаг водитель может передавать усилие на механизм выбора, включения и выключения передач автомобиля. С учетом постоянно меняющихся нагрузок, скоростей и условий езды передачи приходится переключать очень часто, а значит, часто воздействовать на рычаг переключения передач.Благодаря возможности перемещаться продольно и поперечно относительно оси автомобиля, удается выбирать и включать передачи. Поперечное перемещение позволяет реализовать выбор, а продольное перемещение отвечает за включение/выключение скоростей.
Принцип работы
Суть функционирования МКПП состоит в создании соединений между первичным и вторичным валом путем варьирования шестерней с различным количеством зубьев, что адаптирует трансмиссию под постоянно меняющиеся обстоятельства передвижения транспортного средства.
Данный силовой агрегат обеспечивает необходимые режимы работы мотора путем изменения количества оборотов, изменяя передаваемое усилие на ведущие колеса. Соответственно, при уменьшении количества оборотов снижается передаваемое усилие, а при увеличении — увеличивается. Это необходимо при удержании требуемого режима работы мотора при начале движения, снижении скорости или разгоне.
Особенности
Во-первых, это последовательность действий при запуске машины:
выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;
Во-вторых, схема переключения на МКПП. Она чаще всего находится на внешней части рукоятки рычага. При переключении передачи рекомендуется ориентироваться на тахометр. Переключаться на более высокую передачу можно раскрутив обороты двигателя до 1500–2000 об/мин в случае дизельного мотора и до 2000–2500 об/мин в случае бензинового.
В-третьих, процесс переключения передач. Он состоит из нескольких этапов:
- отпустить педаль газа;
- левой ногой выжать педаль сцепления до упора;
- рукой передвинуть рычаг в необходимое положение;
- аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.
Применяемость
Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.
Фотография карточки товара носит информационный характер. Возможно некоторое отличие комплектности и внешнего вида оригинального товара от представленного на фото изображения. За подробной информацией по характеристикам товара обратитесь к менеджеру 8 800 200 08 73 (магазин Autogur73) звонок по России бесплатный.
Особенности ремонта
Ремонт гидроблока АКПП своими руками рекомендуется проводить, вооружившись мануалом:
- Необходимо демонтировать коробку, промыть детали, проверить целостность.
- Заменяются агрегаты, которые пришли в негодность.
- После этого снимаем поддон и колодку ингибитора, чтобы удалить грязь внутри.
- Отсоединяем проводки кольца и заталкиваем их внутрь.
- Достаем гидроблок, ослабив тормозную ленту.
- Проверяем все шестеренки.
- Теперь нужно вскрыть маслонасос, чтобы проверить фильтр. Все, что износилось, необходимо заменить.
- Промываем клапаны. Часто именно их залипание является причиной неправильной работы. Если пружины гидроаккумулятора пришли в негодность, их необходимо заменить.
- Теперь остается собрать все заново, заменить фрикционные болты и кольца, поставить маслонасос.
Теперь остается попробовать завести авто и проверить, все ли работает. Если результата нет, стоит доверить ремонт гидротрансформатора АКПП специалистам. Хотя часто незначительные поломки водители могут устранить сами. Главное – вовремя выявить неполадку!
Коробка переключения передач ВАЗ 2107
S-tronic audi: что это такое и как устроена данная коробка передач
Не смотря на то, что среди всей линейки автомобилей ВАЗ седьмая модель конструктивно одна из самых доступных и простых в обслуживании, не каждый сможет провести диагностические и ремонтные работы самостоятельно. Это обусловлено тем, что автомобиль имеет как простые, так и сложносоставные узлы и агрегаты. Так вот, МКПП 2107 относится ко второму типу.
При этом важно понимать, что сборка такого устройства предполагает наличие определенных навыков, опыта и знаний. Однако при необходимости обслуживание и ремонт можно выполнить самостоятельно. Другими словами, хотя ремонт КПП — это сложная работа, которая должна быть выполнена профессионально и качественно, осуществить ряд операций можно своими руками
Другими словами, хотя ремонт КПП — это сложная работа, которая должна быть выполнена профессионально и качественно, осуществить ряд операций можно своими руками.
Коробка 5-и ступка ВАЗ 2107: конструктивные особенности, схема переключения
Схема КПП ВАЗ 2107 (пятиступка), практически такая же, как и в четырех ступенчатой коробке, разница лишь в наличии еще одной пятой скорости, включаемой путем перемещения рычага влево до конца и вперед. КПП ВАЗ 2107 5 ступка позволяет изменять частоту крутящего момента в пяти разных позициях:
- движение вперед с разной скоростью в соответствии с передачами от 1 до 5;
- движение назад при включении шестой (задней) передачи.
Переключение передач в пятиступенчатой коробке осуществляется так же, как и в классической четырехступенчатой. Выжимая сцепление, нужно передвигать рычаг переключения скоростей на нужную позицию, соответствующую скоростному режиму автомобиля.
Конструктивно коробка ВАЗ 2107 является довольно сложным устройством, внешне представляющим собой форму закрытого корпуса (три стороны закрыты полностью прочными крышками, четвертая — «переходит» в ручку переключения передач). Сама коробка передач ВАЗ 2107 состоит из порядка 40 элементов и деталей. Рассмотрим основные.
Внутри коробки находятся такие основные элементы:
- Первичный вал ВАЗ 2107 — вал с четырьмя зубчатыми шестернями (один из основных элементов коробки). Первичный вал, являясь одним целым с шестернями, вращается вместе с ними на подшипнике, который фиксируется в нижней части КПП и уплотнен сальником;
- Вторичный вал с десятью шестернями, являясь продолжением первичного вала, имеет шестерни первой, второй и третьей передачи. Все шестерни на вторичном валу имеют различные габариты для обеспечения преобразования величины крутящего момента. Вращается вторичный вал на подшипниках, так же как и первичный;
- Промежуточный вал является своеобразной «прослойкой» между вторичным и первичным валами и имеет шестерни, являющиеся с ним одним целым. Именно через них от одного вала к другому передается крутящий момент;
Вилки обеспечивают переключение скоростей во время движения автомобиля посредством рычага переключения. Нажимая шестерню определенного вала, вилки заставляют механизм работать.
- Также в устройстве можно выделить шарниры и рычаги переключения передач.
Коробка передач 2107 имеет передаточные числа и технические характеристики, похожие на КПП ВАЗ 2105. Параметры пятиступенчатой коробки ВАЗ 2107:
- главная пара — 4.1/3.9 (4.3);
- 1-я передача — 3.667 (3.667);
- 2-я передача -2.100 (2.100);
- 3-я передача — 1.361 (1.361);
- 4-я передача — 1.00 (1.00);
- 5-я передача – 0.820 (0.801);
- Задняя передача — 3.530 (3.530).
К основным техническим характеристикам коробки можно отнести работу в связке с однодисковым сцеплением, которое имеет только одну (центральную) нажимную пружину и работу синхронизаторов на каждую передачу переднего хода.
Симптомы неисправности АКПП
Для того, чтобы правильно провести ремонтные работы, для начала нужно определиться с тем, что вышло из строя. При эксплуатации автомобиля могут быть выявлены следующие признаки, которые указывают на неполадки в системе автоматической трансмиссии:
- Появление посторонних шумов при переключении передачи. Это может свидетельствовать об очень серьезной проблеме и при несвоевременном ее устранении, АКПП может прийти в негодность, и ее нужно будет заменять целиком.
- Пробуксовывание авто при переключении передачи. Также данные неполадки свидетельствуют о том, что в скором будущем трансмиссия придет в полную негодность.
- Появление подтеков масла. Может говорить о незначительных проблемах, однако устранить их также необходимо. Это поможет продлить срок службы АКПП на долги годы.
- Потемнение масла. Данный факт может говорить о необходимости замены масла, так и о более серьезных проблемах с трансмиссией.
- Мигание аварийного индикатора.
- Не срабатывание определенной передачи в момент ее включения.

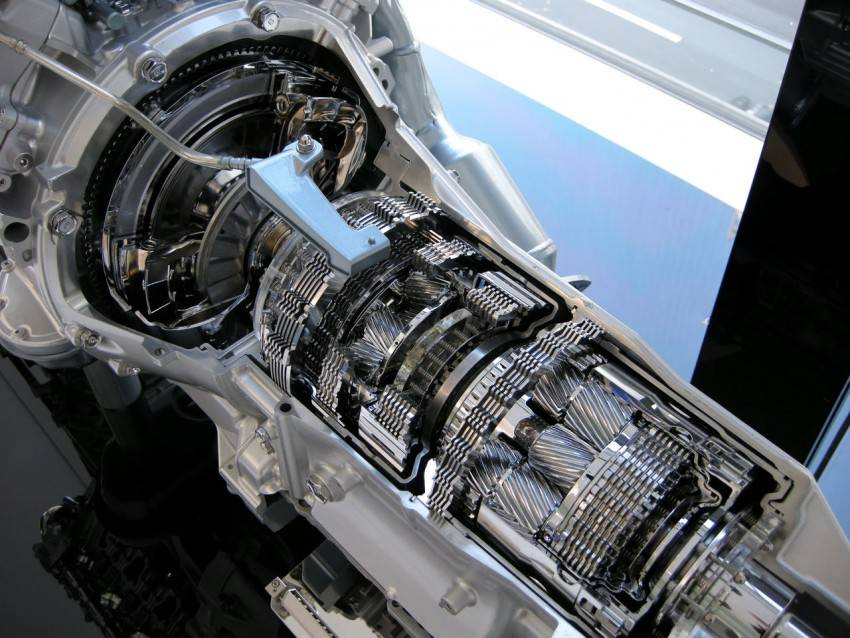

Переборка АКПП своими силами
При появлении данных неполадок стоит сразу ехать в автосервисе для проведения диагностики. Необходимо отметить, что привести диагностику можно в автосервисе, где вам укажут на возникшую неполадку, а провести ремонтные работы можно самостоятельно. Ведь устройство АКПП очень сложное и понять то, в чем заключается проблема достаточно тяжело. Но и выполнить работы также нелегко, но это значительно снизит стоимость устранения неполадки в трансмиссии. Как отремонтировать коробку автомат самостоятельно мы рассмотрим далее.
Сборка механизмов переключения передач автомобилей семейства УАЗ-31512 и УАЗ-3741
Производится аналогично сборке механизыов переключения коробки передач, синхронизированной частично. (УАЗ-31512, УАЗ-3741)
После сборки всех узлов производите окончательную сборку КПП
АвтоНовости / Обзоры / Тесты
Ремонт Кпп Уаз 452 Своими Руками Видео
Если вы обладатель УАЗа и бывают подозрения о выходе из строя коробки, то нужно непременно взяться за ремонт. Агрегат выходит из строя, когда водителю приходится держать рычаг переключения скоростей на ходу, когда они начинают переключаться сами по себе (чтобы не допустить этого, водители перевязывают их веревками). При слышны скрипы.
Для ознакомления с технологией ремонта прочтите про ремонт КПП УАЗ 452 самостоятельно. Прежде всего нужно найти тип коробки УАЗ, который стоит на машине. Невзирая на различие меж моделями автомобиля, у них устанавливают однообразные раздаточные коробки. Потому является, что ремонт проводится фактически идиентично. Для этой цели потребуются набор ключей, некие инструменты и вспомогательные средства (их список приведен ниже).
Как заменить шестерни и синхронизаторы своими руками
Ремонт и замена синхронизаторов КПП ВАЗ 2110 проходит следующим образом:
Прежде чем приступить к разборке, необходимо предварительно снять синхронизатор с вторичного вала
Очень важно в самом начале отметить местоположение муфты (3) относительно ступицы (1) при помощи маркера или мела
Затем аккуратно снять муфту со ступицы
Снимайте предельно осторожно, чтобы под воздействием пружин не разлетелись в стороны сухари (2) вместе с шариками
Все извлечённые детали тщательно промойте в керосине и разложите на чистой и не замусоренной поверхности.
Проведите внимательный и скрупулезный визуальный осмотр всех деталей: шлицов, ступицы, муфты (акцентируя свое внимание на торцах её зубьев) на наличие сколов и забоин. Кроме того так же внимательно осмотрите каждый сухарь, шарик и каждую пружину — их физическое состояние должно быть идеальным и на них не должно быть никаких видимых следов повреждений и грубых следов выработки, пружины не должны быть вытянутыми или слишком сжатыми
Не лишним будет проверить зазор между торцами кольца и венцом шестерни
При обнаружении дефектов на каких-либо деталях, замените их на новые, если же дефектов на столько много, что проще заменить синхронизатор целиком, то лучше всего сделать это.
После проделанных ремонтно-восстановительных мероприятий, перед заменой дефектных деталей, смажьте их моторным маслом. Установите муфту обратно на ступицу, ориентируясь по ранее установленной метке. Если метки совпадут, то само собой получится, что проточки (их там три) на муфте совпадут с пазами ступицы. Затем необходимо пружину фиксатора смазать литолом 24 и вставить её в отверстие паза ступицы.
В отверстие предварительно смазанного литолом сухаря положите шарик. В паз ступицы вставьте, при помощи отвертки, сухарь с шариком, предварительно сжав пружину, при этом проточки (a) на сухаре должны оказаться снаружи, а сферическая (b) поверхность повёрнута к муфте.
При установке сухаря, постарайтесь, чтобы вставленный в него шарик попал в проточки на шлицах муфты, для этого протолкните его глубже. При помощи отвертки направьте пружину в отверстие сухаря. Остальные фиксаторы должны быть установлены так же.
Ремонт и обслуживание
Ввиду усложнения схемы коробки передач, работы на более высоких скоростях, а также увеличение мощности мотора, КПП независимо от конструкции требуют к себе повышенного внимания.
Для автоматических КПП завод может указать необходимые дополнительные присадки в коробку, без которых точный планетарный редуктор быстро выйдет из строя. Их вводят в смазку при изготовлении или придётся покупать самостоятельно.
Присадки для автоматической коробки передач.
Первичное диагностирование производится при движении автомобиля по дороге на разных режимах или на стенде выгона. При дорожном тестировании, наблюдая за поведением авто при переключении передачи и прислушиваясь к звуку коробки можно обнаружить только серьёзные неисправности. Стенд позволяет производить более точный анализ, загодя выявляя какие-то поломки и ликвидируя их.
Неисправности коробки передач в первую очередь касаются механической части, если коробка уже имеет приличный срок эксплуатации, и механизмов управления, если — новая. Чаще всего попадаются скошенные, с трещинами поломанные шестерни, деформированные синхронизаторы, порванные тросы управления, неполадки в электронной части, засорение, перегрев и другие поломки. Снятие коробки зачастую требует демонтаж всего двигателя и части трансмиссии.
Разборка коробки производится на специальном стенде. При этом надо иметь в виду, что не все коробки можно отремонтировать, так как пригонка деталей в них часто почти на уровне прецизионных пар.
Остаётся только замена на новую КПП. Да, это дорого и непрактично, но такова плата за компактность. К слову, ремонт коробки лучше выполнять в специализирующихся на этом автосервисах. Это гарантирует более-менее приличное качество работ.
Автомобиль в автосервисе.
Неисправности автоматической коробки передач
Считается, что классическая автоматическая коробка передач является самой надежной из всех разновидностей автоматических трансмиссий, но это не совсем так. При неправильной эксплуатации коробку-автомат можно «убить» очень быстро.
Под неправильной эксплуатацией АКПП следует понимать:
- спортивный стиль вождения, характеризующийся резкими ускорениями и торможениями с передачей максимального крутящего момента;
- систематический перегрев коробки передач, вызванный движением в пробках, высокой температурой наружного воздуха, буксованием, буксировкой другого автомобиля или прицепа;
- движение на непрогретой коробке передач в холодное время;
- нарушение периодичности обслуживания, в т.ч. замены масла, масляного фильтра.
Но даже при правильной эксплуатации со временем (100-150 тыс.км пробега) происходит физическое старение отдельных элементов коробки передач и выход их из строя.
Неисправности автоматической коробки передач условно можно разделить на две большие группы:
- неисправности электронной системы управления коробки передач;
- неисправности собственно коробки передач.
Неисправности электронной системы управления коробки передач
Основными неисправностями электронной системы управления автоматической коробки передач являются:
- неисправности входных датчиков, в т.ч. датчиков системы управления двигателем (расходомера воздуха, датчика положения дроссельной заслонки, датчика положения распределительного вала и др.);
- неисправности электронного блока управления;
- неисправности исполнительных устройств системы управления (увеличение сопротивления или обрыв обмотки электромагнитного клапана);
- нарушение целостности электрической проводки и соединений (замыкание, окисление, отсутствие контакта).
В электронной системе управления диагностику неисправностей осуществляет блок управления. Он контролирует множество параметров: сигналы входных датчиков, сопротивление выходных цепей, передаточное отношение коробки передач, путем сравнения сигналов датчиков на входе и выходе АКПП.
Если контролируемые параметры выходят за допустимые пределы блок управления записывает в память т.н. код неисправности (DTC, Diagnostic Trouble Code), который представляет собой определенную последовательность цифр. Чтение кодов производится специальным диагностическим оборудованием – сканером, а сам процесс называется компьютерной диагностикой.
Практически все неисправности электронной системы управления коробки передач определяются с помощью компьютерной диагностики. Сложнее обстоит дело с неисправностями электрической проводки, которые не всегда можно определить сканером. Эта группа неисправностей диагностируется путем визуального осмотра и прозвоном проводки.
При возникновении в памяти компьютера неисправности блок управления действует в соответствии с заложенной программой. Электронная система управления устроена так, что при сбое в процессе передачи данных для обеспечения работоспособности она использует замещающие сигналы. Это называется аварийной программой работы.
Так, сигналы датчика частоты вращения на входе АКПП замещаются сигналами датчика частоты вращения коленчатого вала, датчика частоты вращения на выходе АКПП – датчика частоты вращения колеса, датчика температуры рабочей жидкости – датчика температуры охлаждающей жидкости.
Для защиты коробки передач от перегрева программа управления сдвигает переходные режимы переключения передач к большим частотам вращения, а также производит снижение крутящего момента двигателя.
При выходе из строя исполнительных механизмов или самого блока управления система управления коробки передач переключается в аварийный режим работы. В аварийном режиме принудительно включается или сохраняется (если была включена) 3 передача. Аварийный режим не предполагает дальнейшей эксплуатации автомобиля, а позволяет доехать до ближайшей мастерской.
Помимо неисправностей системы управления переход коробки передач в аварийный режим может свидетельствовать о неисправностях механической или гидравлической части АКПП.
От чего зависит цена ремонта механической коробки
Сколько стоит ремонт механической коробки, сразу не определить, потому что конечная цена определяется суммированием стоимости нескольких процессов. Важный момент – доставить в мастерскую машину либо само устройство:
- Диагностика КП. Мастер находит источник проблемы, осматривает основные узлы, проверяет уровень масла, определяет неисправности и делает заключение.
- Демонтаж и осмотр устройства. Потом обговаривается план действий во время ремонта. В него могут быть включены и восстановительные операции, и установка отдельных деталей, которые вышли из строя.
- Промывка, чистка, сборка и установка механизма на место.
- Тестирование устройства. Если результат положительный, то водитель может оплачивать услуги и забирать авто (либо МКПП).
Итак, перечислим основополагающие факторы, влияющие на цену ремонтных работ:
- модель и марка машины;
- объем проведенных работ;
- вид неисправности либо поломки;
- стадия изношенности элементов;
- стоимость деталей, которые были использованы при замене.
Как правило, специалист подбирает необходимые элементы индивидуально. Сначала он определяет, есть ли возможность реанимировать те, которые находятся в самом устройстве, затем решает, какие профилактические работы необходимы.
