Как самому отремонтировать глушитель на автомобиле

Резонатор глушителя. Неисправности и рекомендации по ремонту

В наш век жизнь без помощника – «железного коня» просто немыслима. Когда мы используем личный автомобильный транспорт, решаются проблемы, экономится и находится время для отдыха и путешествий. Нам хочется ездить комфортно, тихо, вести беседы с собеседником или просто слушать музыку, при этом не слышать работу двигателя или других посторонних шумов машины. Вот для этого и предназначена система отведения газов. Так, в систему входят: коллектор (выпускной), приемная труба, резонатор, глушитель и труба выхлопная. На некоторых марках автомобилей еще устанавливается катализатор. Об элементе этой системы пойдет речь. Рассказ о неисправностях резонатора глушителя и советы по его ремонту вы найдете в этой статье.

Основные элементы выхлопной системы

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

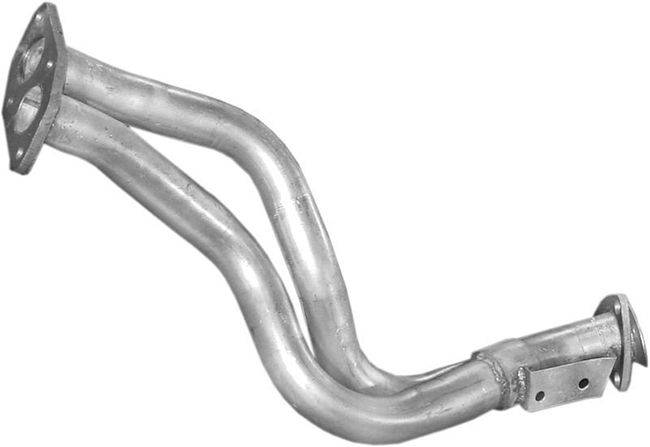

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

Передний глушитель (резонатор)

Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.

Передние глушители бывают:

• Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
• Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Не стоит путать резонатор с задним глушителем, так как их конструкция сильно отличается.

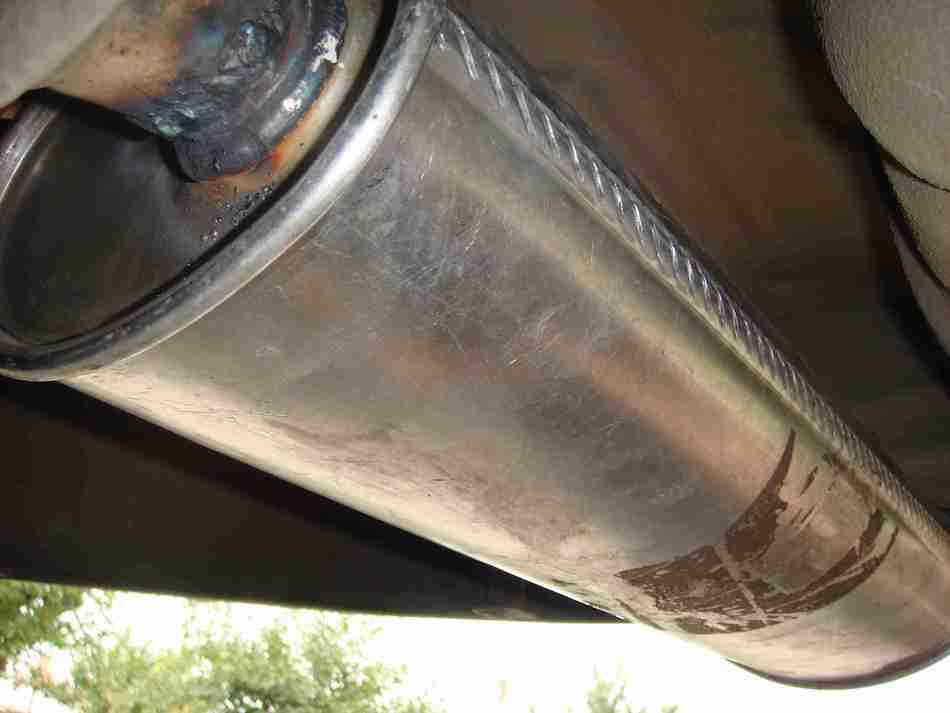

Задний глушитель

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

Устройство глушителя автомобиля в разрезе, действующего по принципу поглощения шумов, изображено на схеме.

Как и в резонаторе, здесь устанавливаются перегородки и перемычки в виде трубок. Только в последних выполнено множество отверстий различного диаметра (перфорация), а по бокам уложен негорючий поглощающий материал. Как правило, для данных целей используется базальтовая либо каолиновая вата, спокойно выдерживающая температуру газов 600–700 °С.

Звуковые волны, проходя через соседние патрубки с отверстиями, частично рассеиваются и гасятся за счет наложения друг на друга. Вторая часть колебаний поглощается наполнителем, а третья сглаживается благодаря перегородкам и изменению направления потока.

Меры профилактики

Необходимость для ремонта глушителя практически не может возникнуть сразу. Обычно сперва появляются некоторые предпосылки, которые можно предупредить грамотной профилактикой, использованием качественного топлива и сбалансированным режимом езды.

Глушитель должен крепиться только на штатных подвесках. В случае если подвесы изготавливаются своими силами, они должны соответствовать определенным стандартам, предусмотренным для данного автомобиля и глушителя.

Некоторые автолюбители для профилактики заливают в глушитель антикоррозийную жидкость, которая оттесняет влагу и предотвращает внутреннюю коррозию.

Снятие глушителя

 Для разных марок автомобилей способы демонтажа этой запчасти отличаются. Однако есть много общих моментов, о которых стоит рассказать подробнее. Полноценный ремонт автоглушителя невозможен без его демонтажа. Восстанавливать деталь на месте неудобно: до некоторых участков, находящихся сверху, просто невозможно добраться. Для снятия и установки глушителя поставьте авто на смотровую яму или воспользуйтесь подъемником.

Затем открутите крепеж и снимите глушитель. При невозможности отворачивания придется использовать «болгарку» и заранее приготовить новые болты (гайки), возможно, и хомуты. Если части детали соединяются по принципу «труба в трубе», сначала несильно постучите по спрягаемым местам молотком. Желательно присутствие помощника, который будет раскачивать выхлопную трубу из стороны в сторону, а вы в это время будете пытаться вынуть ее из средней части.

Холодная сварка

Разберем детально холодную сварку, так как на сегодня это самый эффективный способ ремонта глушителя. Из-за того, что она является двухсоставным клеем, то ее можно использовать для всех типов материалов. Ей не уступать по прочности и высокой устойчивости к любым воздействиям, будь-то даже химические реагенты. Целостность деталей будет надолго сохранена, независимо от особенностей эксплуатации. Эта сварка может скрепить материалы, неподдающиеся реставрации классическими методами.

Холодная сварка очень мобильна, что делает ее удобной в применении. Если беда с глушителем случилась в дороге, то можно поправить ситуацию за счет холодной сварки на месте. Применение этой сварки составляет обширный спектр эксплуатационных характеристик. Приведем основные:

1. В состав входят высокотемпературные смеси максимально допустимая температура которых — 150 ˚С.
2. Устойчивость «на отрыв» равняется 120 кгс/ см².
3. Внушительные физико-механические параметры, которых вполне будет достаточно для ремонта устройства и дальнейших конструктивных нагрузок на него.

Интересно, то, что такой способ ремонта не предвещает больших финансовых затрат, как это требуется при простой РДС. Подготовка не нужна, работу может проделать новичок, так как не требуется обращение к электричеству и высоким температурам

Выбирать холодную сварку нужно правильно, важно знать, какой состав подойдет именно вам. Холодная сварка есть в нескольких вариантах, все они имеют свои физико-химические особенности

Пройдемся по самым эффективным составам:

1. Жидкий. Идет обычно в шприцах, содержит в себе два компонента, которые автоматически смешиваются. Наносить состав легко, даже в труднодоступные места. Имеет минус в том, что при контакте определенными инструментами может повредиться после затвердевания.
2. Пластилинообразный. Идет как однокомпонентная, так и двухкомпонентная смесь. Односоставная консистенция контактирует с воздухом и дает химическую реакцию, а двухкомпонентная допускает реакцию при смешивании составов. Плюс в том, что используя пластилинообразный состав можно вылепить нужную форму прямо в процессе ремонта без особых инструментов.

Кроме того, холодная сварка существует разной по типу склеивания материалов:

• универсальные. Смесь идет на все виды материалов, но недостаточно устойчив;
• для металла. Подходит для соединения разных материалов, например, дерева и пластика. Прочность выше, чем у универсального типа склеивания;
• для обслуживания авто. Идеальный вариант для ремонта глушителя.

Испорченная банка глушителя

Работать с холодной сваркой нужно в теплом помещении или летом, потому что минусовые температуры отрицательно сказываются на реакции. Смесь становится неподатливой и плохо затвердевает. Разберем процесс ремонта глушителя холодной сваркой:

1. Приготовьте ткань, струбцину или жгут – это необходимо для фиксации деталей.
2. Поверхности деталей очистите от грязи и пыли, протрите, обезжириваете и зачистите наждачной бумагой.
3. Если вы используете двухкомпонентную смесь, то смешайте ее составляющие, следуя инструкции. Когда для работы взята смесь в шприце, лучше перемешать ее еще раз самому, так как производители могут смешать плохо. Работать нужно в перчатках, чтобы уберечь руки от воздействия опасных реагентов. Варить глушитель лучше на открытом воздухе, чтобы не получить отравление тяжелыми химическими парами.
4. Получившуюся однородную массу быстро наложите на склеиваемые поверхности и придавите их друг к другу.
5. Зафиксируйте проделанную работу из подручных средств. Спустя час, когда поверхность массы застынет можно придать любую форму специальными инструментами. Ускорить процесс высыхания можно до 15-20 минут, если подвергнуть состав температурному воздействию в 20-30˚С. После суток естественного высыхания, смесь окрепнет окончательно и будет готова к любым нагрузкам.

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

• дефектная свеча (устраняется только заменой на заведомо исправную);
• обрыв проводов в системе;
• неисправность кнопки управления зажиганием;
• дефектная катушка зажигания;
• отсутствие зазора между катушкой и маховиком;
• обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

• износ ЦПГ;
• тепловые задиры цилиндра или поршня;
• задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.

Способы ремонта глушителей

В зависимости от сложности проблемы выбирается и один из способов ремонта глушителя. Лучше всего для осмотра воспользоваться смотровой ямой или эстакадой. Оптимальным способом ремонта любого элемента будет замена его новой деталью.

Ремонт глушителя своими руками возможен при наличии набора качественных гаечных ключей, а иногда потребуется и помощь сварочного аппарата.

Замена уплотнительных прокладок глушителя

В разных моделях авто количество уплотнительных элементов в местах соединения отличается. Но чтобы заменить прокладку в глушителе, требуется демонтаж всей выхлопной системы или её небольшого участка.

Несмотря на небольшое число крепежных деталей, снятие глушителя может затянуться на часы. Лучше всего перед началом работ обработать крепежные элементы специальной жидкостью типа WD-40.

Сама процедура замены прокладок не составит большого труда. Удаляется старый уплотнительный материал, а места стыка зачищаются

Очень важно, чтобы прилегающие плоскости двух частей глушителя плотно соприкасались друг с другом. При наличии небольших раковин на металлических фланцах можно воспользоваться термостойким герметиком

Ремонт труб глушителя

В системе выпуска автомобиля отработанных газов имеется много труб. Они делаются как в прямом виде, так и в изогнутом. Обычно прогорания случаются в местах изгиба. Это происходит по двум причинам:

• при изгибе стенка трубы утончается,
• выхлопные газы оказывают сильное воздействие на изогнутую часть.

Чтобы ликвидировать трещину или большое отверстие, необходимо воспользоваться сварочным аппаратом. Если к месту сварки можно подобраться снизу автомобиля, то в некоторых случаях удается избежать снятия глушителя. На проблемный участок наносится сварочный шов или приваривается стальная заплатка.

Часто разгерметизация системы происходит в точке соединения трубы с резонатором или бачком. В этом случае придется снять поврежденный участок глушителя с машины и попытаться его восстановить. Для такого ремонта понадобятся:

• сварочный полуавтомат,
• отрезок проволоки или металлический стержень,
• куски листового металла.

В первую очередь нужно удалить рыхлую ржавчину и поврежденные коррозией участки с деталей. Затем труба прихватывается сваркой на прежнее место. После этого щели и отверстия заполняются отрезками проволоки или устанавливается заплатка из листового металла.

Ремонт корпусных деталей

Выхлопная система имеет несколько корпусных элементов:

• гофра,
• катализатор,
• резонатор,
• глушитель.

При нарушении герметичности гофры и катализатора требуется замена этих элементов. Часто удается при наличии помощника произвести замену, не снимая глушитель с автомобиля. Для этого “болгаркой” аккуратно производится вырезание гофры или катализатора. Затем прикладывается новая деталь к трубе и производится сварка

Важно точно подобрать меняющийся элемент и не ошибиться при работе со шлифмашинкой

Когда прогорает внешняя стенка резонатора или бачка глушителя, элемент можно восстановить на некоторое время. Прежде всего, вырезается ржавый и тонкий металл в проблемной зоне. Желательно вырез делать простой прямоугольной формы, тогда будет проще подготовить заплатку из листового железа таких же размеров с небольшим нахлестом (около 10-15 мм). Теперь остается приложить заплатку к резонатору или глушителю и обварить по периметру.

Есть и способы ремонта глушителя своими руками без применения сварки (подробности смотрите на видео в конце этой статьи).

Временный ремонт глушителя

Если временный ремонт глушителя требуется сделать на месяц, то неисправные корпусные детали можно “вылечить” термостойким бинтом, стеклотканью и эпоксидным клеем (холодной сваркой для металла). Перед приклеиванием необходимо тщательно очистить поверхность детали от грязи и ржавчины, а затем произвести обезжиривание бензином или растворителем.

Жизнь глушителю удается продлить, выполняя простые профилактические работы.

1. Автомобилист должен следить за тем, чтобы выхлопная система опиралась на штатные подвесы. При касании корпусных элементов дорожного полотна или кузова ремонт потребуется раньше времени.
2. В качестве профилактики некоторые автомобилисты заливают внутрь глушителя антикоррозионную жидкость. Она выталкивает воду, предотвращая образование ржавчины изнутри.

Эти простые способы позволят продлить жизнь выхлопной системе на несколько лет и избежать преждевременного ремонта глушителя.

Бандаж из стеклоткани и металлические заплаты

Когда речь идет о ремонт глушителя без сварки, то на ум сразу же приходят различные варианты бандажей и заплат, которые можно зафиксировать крепежными приспособлениями.

Один из методов восстановления работоспособности глушителя выглядит именно так. Для ремонта берется специальный бандаж из стеклоткани, который накладывается поверх поврежденного участка. Этот материал рассчитан на работу в условиях высокой температуры, поэтому на некоторое время о проблеме можно будет забыть. Помимо бандажей и холодной сварки, можно использовать и обычные металлические заплатки. Для их фиксации подойдут надежные хомуты, прочно прижимающие заплатку к глушителю.

Впрочем, вне зависимости от используемого для ремонт глушителя своими руками без сварки, нужно понимать, что подобное решение будет временным. И герметик, и бандаж, и даже надежно закрепленная хомутами заплатка – все эти материалы позволяют устранить только проблему, но не ее причину.

Причина же заключается в повреждении цельной детали, восстановить которую до изначального состояния невозможно даже при использовании сварочного аппарата. При обнаружении серьезных прогаров или дыр в глушителе оптимальным вариантом действий будет его замена.

Иногда решить проблему самостоятельно и без использования сварки попросту невозможно. Например, при повреждении банки глушителя вполне можно использовать все описанные средства для создания временной заплатки, но если от глушителя отгорает выхлопная труба, то исправить подобную неисправность своими руками будет практически невозможно.

Кроме того, необходимость в замене или ремонте глушителя редко возникает спонтанно – обычно для этого есть предпосылки. Чтобы их предотвратить, нужна грамотная профилактика: использование подходящего топлива, сбалансированный режим езды и своевременное обслуживание автомобиля.

Ремонт глушителя с помощью электросварки

Перед тем как заварить глушитель электросваркой самостоятельно, нужно выбрать один из 2 способов:

1. Приварить заплатку на место повреждения или участок, проеденный ржавчиной.
2. Заполнить отверстие материалом электрода в случае использования сварки или медной проволокой, если применяется полуавтомат. Этот метод подходит только для устранения небольших дыр.

Что потребуется

Основное правило при работе с электросваркой – отключение аккумулятора машины и инвертора (если он есть) путем снятия с них проводов. Это делается, чтобы не произошло замыкания на массу и не вышла из строя система электроснабжения автомобиля.

Для работы необходимы маска и перчатки, аппарат для сварки.

Для работы необходимы:

1. Маска и перчатки.
2. Аппарат для сварки (желательно небольшой мощности). Оптимальный вариант – полуавтомат с защитой углекислым газом. На нем можно использовать проволоку 0,8-1 мм.
3. Щетка по металлу и мелкая наждачная бумага для очистки поверхности от грязи, нагара и ржавчины.
4. Дрель или болгарка (УШМ) с насадками.
5. Обезжиривающий раствор для очистки поверхности от крошек и металлической пыли.
6. Вырезанные куски жести. Они должны иметь небольшой зазор (0,5-1 мм), чтобы перекрывать отверстие. Толщина заплаток – не более 2 мм.
7. Молоточек и зубило для снятия окалины. Нужен, чтобы увидеть, как лег шов.
8. Краска, выдерживающая высокие температуры, и специальный грунт.

В конце заваренные участки надо покрыть краской.

Какой сварочный аппарат использовать

Для ремонта глушителя необходимо использовать сварочный аппарат, отвечающим 2 основным требованиям:

• сила рабочего тока минимальна;
• есть возможность использовать тонкие электроды.

Полуавтомат подходит больше агрегата обычной электросварки. Его режимы приемлемы для работы с тонким металлом.

Особенности электросварки

Если использовать полуавтоматическую сварку, то процесс должен проходить с отрывом дуги. Шов надо накладывать от толстого металла к тонкому.

Процесс должен проходить с отрывом дуги.

Необходимо контролировать его на появление пор. Если они образовались, то это место требуется повторно сварить.

Причины неисправности глушителя

Нужно понимать, что сознательно повредить глушитель достаточно сложно – он все-таки изначально рассчитан на высокие нагрузки, и устойчивость к повреждениям у этого элемента соответствующая. Неисправность глушителя обычно возникает по таким причинам:

• механическое воздействие (в результате сильного удара или при длительной езде по пересеченной местности);
• воздействие выхлопных газов, имеющих достаточно высокую температуру;
• влияние влаги;
• воздействие коррозии из-за появления конденсата во внутренних полостях глушителя;
• резкие перепады температур и чрезмерная вибрация (в результате оказывается деструктивное воздействие на сварные швы);
• наличие заводских дефектов.

Любая из этих причин может привести к возникновению неисправностей глушителя, вплоть до сквозных отверстий. Поврежденная деталь тут же даст о себе знать характерным ревом, поэтому заняться устранением неполадок придется в самое ближайшее время.

Если бы проблема была только в жутком звуке, то какое-то время с ремонтом можно было бы подождать, но поврежденный глушитель существенно снижает эффективность работы двигателя и повышает расход горючего. Именно поэтому хороший хозяин постарается исправить проблему сразу после ее обнаружения, не дожидаясь проявления сопутствующих негативных эффектов.

Электросварка глушителя автомобиля

Глушитель автомобиля работает в агрессивной среде, поэтому со временем металл разрушается. Также при езде по неровным дорогам выхлопную трубу легко пробить камнем. Такое повреждение сразу же проявляется ревом мотора. А еще опаснее, что выхлопные газы могут проникать в салон.

Эти проблемы легко решить заменой поврежденной запчасти. Но если глушитель еще крепкий, а появилась трещина или дыра, то его можно отремонтировать. И лучший способ — это сварка глушителя автомобиля.

Сварка глушителя автомобиля

В зависимости от вида повреждения выбирают тип ремонта:

• При большой площади повреждения используют наложение заплат. Вырезают поврежденную часть, накладывают заплату и проваривают по периметру.
• Трещины и мелкие дырочки можно заварить без заплат. Повреждения сплавляются непосредственно электродугой.

Металл трубы тонкий, поэтому рекомендуется использовать полуавтоматическую электросварку, углекислый газ будет предотвращать перегревание.

Предварительные работы перед сваркой

На первом этапе работ нужно подготовить инструменты и материалы. Проводится сварка глушителя автомобиля с использованием:

1. Сварочного аппарата. Нужен агрегат небольшой мощности, лучше применять полуавтомат с диаметром проволоки 0,8-1 мм и защитным газом.
2. Щетки из металла. Используются для зачистки поверхности от продуктов коррозии. Если нет такой щетки, подойдет крупная наждачная бумага.
3. УШМ (болгарки). Этот инструмент нужен, если требуется вырезать поврежденную часть перед наложением заплатки.
4. Обезжиривателя. Раствор используют для очищения поверхности перед сваркой.
5. Молотка и зубила. Инструменты применяют для удаления окалины при проверке качества свариваемых швов.
6. Термостойкого грунта. На последнем этапе работ глушитель покрывают слоем защитного грунта или краски, это продлит срок его работы.

Дополнительно потребуется листовой металл толщиной 2 мм для заплат. Размер кусков должен быть таким, чтобы полностью перекрыть дефект на выхлопной трубе.

Восстановление глушителя авто

Прежде чем заваривать повреждения, подготавливают поверхность. Работа заключается в очищении поверхности щеткой с металлическими щетинками или крупнозерновой наждачкой, нужно удалить следы коррозии. Далее поврежденный участок вырезают болгаркой, еще раз хорошо очищают и обезжиривают поверхность.

Электроды для сварки

Сваривать детали выхлопной системы можно электродами толщиной до 2 мм. Если есть возможность приобрести электроды диаметром 1,6 мм, то лучше взять их.

Можно ли варить выхлопную трубу, не снимая ее с машины

Можно варить глушитель, не снимая с машины, электродами, выбрав материал минимальной толщины и установив низкую силу тока

Важно перед началом работ отключить аккумулятор. Снимать АКБ не обязательно, достаточно снять с клеммы провод массы
