Резонатор глушителя: назначение, устройство и особенности

Проверка резонатора

При выявлении перечисленных выше неполадок, каждый автомобилист должен знать, как проверить резонатор. Это позволит не только нормализовать работу двигателя и системы выпуска выхлопных газов, но и повысить комфорт использования машины, в том числе для окружающих людей.

Для проверки вам понадобится смотровая яма (если ее нет, можно поднять машину домкратом). Диагностика выполняется при помощи визуального осмотра. В процессе необходимо внимательно осмотреть целостность как самого устройства, так и присоединенных к нему труб (особенно на их стыках).

При работе в смотровой яме и при поднятии машины на домкрате всегда будьте осторожны и соблюдайте правила безопасности.

Явным признаком неполадки является образование конденсата в остывающем резонаторе, после чего он начинает капать на землю. Это означает, что его корпус потерял герметичность и подлежит ремонту, а лучше замене. Проверить наличие конденсата можно через некоторое время, когда заглушили мотор (чтобы дать корпусу резонатора остыть)

Обратите внимание! Некоторые автолюбители при самостоятельном изготовлении резонаторов специально просверливают в его корпусе отверстие для отвода влаги. Поэтому, если вы купили автомобиль с подобным резонатором, то такой метод проверки для вас не подойдет. Поврежденный резонатор

Поврежденный резонатор

Также целостность корпуса резонатора можно определить по наличию выхлопных газов, выходящих из него. Это также говорит о разгерметизации и необходимости его замены. Данный факт можно проверить при работающем двигателе автомобиля, заглянув под днище. Для уверенности можно попросить помощника одновременно “погазовать”, чтобы через систему прошло большее количество выхлопных газов. Также подозрение на разгерметизацию вызывает появление дыма из-под днища машины во время езды или при стоянке с включенным двигателем.

Как показывает практика, лучше не ремонтировать резонатор, а произвести его замену. Особенно это актуально для автомобилей со значительным пробегом (более 100 тысяч километров).

Особенности работы и виды глушителей

В современных автомобилях используются два вида глушителей: резонансные и прямоточные. Оба могут устанавливаться в комплексе с резонатором (предварительным глушителем). В некоторых случаях прямоточная конструкция может заменять передний глушитель.

Устройство резонатора

Конструктивно резонатор глушителя, который также называют пламегасителем, представляет собой перфорированную трубу, находящуюся в герметичном корпусе, разделенном на несколько камер.

Он состоит из следующих элементов:

  • корпус (имеет цилиндрическую форму);
  • теплоизоляционная прослойка (выхлопные газы имеют очень высокую температуру);
  • глухая перегородка (для поворота потока газов);
  • перфорированная труба;
  • дроссель (позволяет изменять сечение потока отработавших газов).

Конструкция резонансного глушителя

В отличие от предварительного, главный резонансный глушитель устроен сложнее. Он состоит из нескольких перфорированных труб, установленных в общем корпусе, которые разделены перегородками и находятся на разных осях:

  • передняя труба с перфорацией;
  • задняя труба с перфорацией;
  • впускная труба;
  • передняя перегородка;
  • средняя перегородка;
  • задняя перегородка;
  • выпускная труба;
  • корпус (овального сечения).

Таким образом, резонансный глушитель использует все виды преобразования звуковых волн различных частот.

Особенности прямоточного глушителя

Основным недостатком резонансного глушителя является эффект создания противодавления, который возникает в результате перенаправления потока отработавших газов (при его столкновении с перегородками). В связи с этим многие автомобилисты выполняют тюнинг системы выхлопа, устанавливая прямоточный глушитель.

На практике глушитель-прямоток имеет следующий принцип работы: через все камеры проходит одна перфорированная труба. Таким образом, гашение шума путем изменения направления и сечения потока газов отсутствует, а подавление шумов реализуется исключительно благодаря интерференции и поглощению.

За счет беспрепятственного прохождения выхлопа через прямоточный глушитель возникающее противодавление очень мало. Однако на практике большого прироста мощности это не обеспечивает (от 3% до 7%). С другой стороны, у автомобиля появляется характерное для спортивных автомобилей звучание, поскольку присутствующие в нем шумопоглощающие технологии устраняют только высокие частоты.

От того, как работает глушитель, зависит комфорт водителя, пассажиров и пешеходов. Так при длительной эксплуатации повышенный шум может причинять серьезные неудобства. На сегодняшний день установка в конструкции прямоточного глушителя для автомобиля, перемещающегося в городской черте, является административным нарушением, которое грозит штрафами и предписанием о демонтаже устройства. Связано это с превышением норм шума, заданных стандартами.

Работа двигателя на автотранспортных средствах, если говорить про ДВС, сопряжена с выработкой достаточно сильного шума. Но этот шумовой эффект водитель, его пассажиры, а также люди на улице практически не слышат.

Так было далеко не всегда. Первые машины, работающие на двигателях внутреннего сгорания, были очень шумными, создавали много дыма, а потому это становилось настоящей проблемой. Но решение через некоторое время придумали.

Каждый современный автомобиль обязательно оснащается глушителем. Уже из названия становится очевидно, что главной функцией глушителей является гашение и подавление шумов и звуков, возникающих от работающего мотора.

Система выхлопа устроена достаточно сложно, несмотря на кажущуюся простоту выполняемых функций. В её состав входит несколько элементов, одним из которых выступает резонатор. Относительно него у автолюбителей возникают вопросы. Их интересует, что это такое, зачем устанавливается и какие задачи выполняет в работе системы выхлопа и всего автомобиля.

Резонатор глушителя

Глушитель представляет собой несколько деталей связанных в единое целое. Все это отвечает за понижение уровня шума транспортного средства и экологичность. Резонатор берет на себя роль по глушению уровня шума, который появляется при сгорании рабочей смеси в двигателе. Не все знают что размеры этой детали зависят напрямую от уровня издаваемого шума. Форма резонатора тоже оказывает немаловажную роль.

Если резонатор сломался, то это отразится на функционировании всей выхлопной системы транспортного средства. В салоне появится запах выхлопных газов и будет слышен сильный шум при работе автомобиля.

Такие газы появляются внутри двигателя во время воспламенения рабочей смеси. Как только произошло воспламенение, отработанные газы поступают во впускной коллектор и идут по трубам. Температура газов может достигать 700 градусов. То есть на всю систему выхлопных газов приходится высокая тепловая нагрузка.

Как устроен резонатор

Резонатор — это сложная деталь, которая состоит из множества слоев. Каждый слой отвечает за выполнение своих функций. Как только горячий отработанный газ проникает в резонатор, ему следует пройти через отражатели. Частицы отработанного газа гаснут из-за трения об отражатели и проходят в двух разных потоках. Впускной и выпускной резонаторы совершают одинаковый объем работ, так как они пропускают выхлопы через всю систему.

Безотказная работа каждой части резонатора оказывает существенное влияние на работу двигателя в целом. Поскольку на резонатор и на всю выхлопную систему постоянно действуют высокие температуры с внешним воздействием, то эти элементы автомобиля часто имеют сбои при работе. Чтобы избежать поломки водителю требуется выполнять осмотр и уход за выхлопной системой.

При диагностике или осмотре надо знать что на работу резонатора влияет:

  • качество катализатора;
  • состояние чистоты глушителя;
  • размер трубы в диаметре.

Работает резонатор за счет использования множества закрытых полостей, которые связаны с трубопроводом большим количеством отверстий. Внутри резонатора есть два сектора разного объема и они делятся специальной сеткой. Все имеющиеся отверстия служат в резонаторе для вызова колебаний определенной частоты. Разделение этой частоты постоянно изменяется и гасится за счет трения. Такие разновидности глушителей хорошо понижают уровень шума не прилагая сильного сопротивления.

Резонатор внешне похож на маленький глушитель. Многие люди условно называют его «малым глушителем». Резонатор способен снижать шум работы выхлопной системы и выброса отработанных газов. Через выходной клапан проходят потоки отработанного газа различного давления. Разница давления зависит от количества и частоты оборотов двигателя автомобиля. Чтобы система хорошо работала, давление должно распределяться равномерно. Это позволяет выхлопной системе оказывать меньшее сопротивление, которое не повлияет на понижение мощности двигателя.

В камере резонатора происходит уравновешивание всех потоков различной величины. В нескольких его камерах выполняется сужение потока вместе с расширением. С помощью специальных отверстий внутри резонатора гасится поток выхлопных газов. Эти отверстия часто используют в резонаторах прямой формы.

Устройство, принцип работы и ремонт резонатора глушителя

В пути каждый механизм автомобиля издает много звуков, особо громкий шум характерен для двигателей внутреннего сгорания — с целью снижения уровня шума и был создан глушитель.

Он остается ключевым звеном выхлопной системы, а сам глушитель состоит из ряда узлов, один из которых — резонатор.

Резонатор глушителя

Основную роль по глушению шума, возникающего после сгорания рабочей смеси в моторе, играет резонатор. Габариты этой запчасти зависят непосредственно от количества воспроизводимого шума, имеет значение и его форма.

Из-за поломки резонатора хуже работает вся выхлопная система — внутри машины возникает запах выхлопных газов и во время движения появится сильный шум.

Как устроен резонатор

Сам по себе он состоит из массы слоев, где каждый несет ответственность за осуществление конкретных задач. Едва только горячий отработанный газ попадает в резонатор, где проходит через отражатели. Частицы выработанного газа идут по двум разным потокам. Впускной и выпускной резонаторы проделывают один и тот же объем работ, поскольку пропускают выхлопы через всю систему.

В связи с тем, что на резонатор и на выхлопную систему в целом регулярно влияют крайне высокие температуры, то эти детали машины нередко ломаются. Для предотвращения поломки нужно регулярно осматривать выхлопную систему и ухаживать за ней.

Следует знать, что работа резонатора зависит от:

• состояния чистоты глушителя; • качества катализатора; • размера трубы в диаметре.

Снаружи резонатор напоминает маленький глушитель. Для отличной работы системы, давление обязано равномерно распределяться. Именно благодаря этому выхлопная система оказывает меньшее сопротивление, никак не влияющее на понижение отдачи мотора.

Ремонт резонатора

В зависимости от двигателей бывают и разные виды резонаторов — например, бывают резонаторы под двухтактный двигатель и четырехтактный. Делят их и в зависимости от размеров и наружности.

Как понять, что в резонаторе есть поломка: если он неисправен, то появится шум при работе мотора или же сократится отдача движка.

В основном в резонаторе возникают дырки и появляется ржавчина. Ремонт можно сделать самостоятельно, или же прийти к мастерам.

Итак, для заделки дыр нужно:

• вырезать пластину из жести для закрытия дырки. Следует учесть, что размер «заплатки» сделать нужно больше, чтобы не было встык; • потом нужно затереть место ремонта наждачной бумагой; • затем высверливают несколько отверстий для крепления на резонаторе и пластине; • для фиксации пластины на резонаторе понадобится взять шпаклевку и отвердитель; • после установки пластины через проделанные отверстия прикручивают саморезы; • не нужно сразу запускать двигатель — шпаклевке нужно застыть.

Таким образом, удастся заделать дыру в резонаторе и он сможет проработать еще пару лет.

Как заменить резонатор глушителя своими руками

Замену резонатора выполняют обычно в гараже, поскольку нужна яма.

Последовательность действий такова:

• спреем против ржавчины WD-40 обрабатывают поверхность соединения болтов резонатора, затем откручивают соединительные болты. • Отсоединяют особый хомут крепления резонатора, а после разъединения труб нужно извлечь уплотнитель. • Разъединяют все крепления с уплотнительными кольцами и полностью снимают резонатор. • Установка нового резонатора выполняется в обратной последовательности.

Во время монтажа резонатора следует проверить место соединения с глушителем — не должно быть зазоров. В случае их появления при сборке, станет заметно меньше коэффициент полезного действия резонатора и будет громкий звук при функционировании силового агрегата.

Camp Jeep: когда в одном месте собираются самые крутые внедорожники

Смотреть все фото новости >>

Виды

Резонаторы или дополнительные глушители классифицируют в зависимости от того, на двигателях какого типа они используются.

Потому различаются 2 основных вида устройств.

  1. Предназначенные для установки на двухтактные двигатели. Если транспортное средство оснащается подобным мотором, что в наше время встречается не так часто, то резонатор становится обязательным элементом компоновки выхлопной системы. Если резонатор будет отсутствовать, это моментально приведёт к увеличению количества потребляемого топлива. Изменится работа мотора в худшую сторону, снизится скорость и мощность. Это обусловлено тем, что удаляться будет не только отработанный выхлопной газ, но также и не до конца сгоревшее топливо. Отсюда падение скорости параллельно с увеличением расхода топлива.
  2. Резонаторы, устанавливаемые на четырёхтактные силовые установки. В случае с такими двигателями резонатор может сыграть не на пользу автомобилю, а создать определённые дополнительные проблемы. Демонтаж позволяет увеличивать уровень мощности двигателя примерно на 15%. Опытные автомобилисты считают, что на четырёхтактных моторах резонатор только мешает нормальной работе двигателя. Да, если его убрать, мощность действительно повысится. Но одновременно ухудшится экологичность транспортного средства, выхлоп начнёт загрязнять окружающую среду. Потому на 4-тактных моторах всё равно стоят резонаторы, позволяющие достичь требуемых экологических норм.

Есть ещё одна дополнительная классификация, которая различает резонаторы по их конструктивным особенностям.

На некоторые автомобили устанавливаются стандартные элементы моноблочного типа. Но постепенно практически все переходят на комбинированные устройства.

Второй тип резонаторов состоит из двух основных частей. Это классическая конструкция с трубой и перегородками, а также камера, заполненная специальными материалами, обладающими свойствами шумопоглощения. Зачастую в конструкциях используют материалы на основе базальтового волокна.

Комбинированные устройства являются более эффективными, современными и полезными в работе автомобильных двигателей и выхлопных систем. Потому на большинстве автотранспортных средств встречаются именно такие типы резонаторов.

Малые глушители или резонаторы глушителя разделяют по их размерам. Различают следующие подкатегории:

  • короткие;
  • средние;
  • длинные.

Ещё иногда классифицируют резонаторы в зависимости от их объёма. Это полезный способ классификации, поскольку во многом именно от объёма зависит, насколько эффективным окажется резонатор в конструкции автомобильной выхлопной системы. Если будет наблюдаться дефицит объёма в резонаторе, то в момент резкого нажатия водителем на педаль газа уровень шума окажется крайне высоким. Кому-то этот звук нравится, а потому специально устанавливаются резонаторы. Но из соображений безопасности системы выхлопа, а также из уважения к окружающим людям, лучше устанавливать устройств с достаточным рабочим объёмом.

Резонаторы или малые глушители изготавливаются из различных материалов. Наиболее бюджетные конструкции создают на основе алюминированной стали. Хотя в действительности это самая простая сталь, поверх которой наносится небольшой слой алюминия. Выглядят, как полноценно алюминиевые, но по факту не способны выдерживать значительные нагрузки. Требуют более частой замены. Слой алюминия только временно предотвращает образование коррозии на устройстве.

Резонатор глушителя автомобиля

Если автомобилист хочет получить действительно качественный, долговечный и эффективный резонатор, когда стандартный заводской элемент не устраивает или износился, оптимально выбирать конструкции на основе нержавеющей стали с двойным корпусом.

Выхлопная система постоянно подвергается сильным нагрузкам в виде высокой температуры. В результате периодически происходят сбои в нормальной работе всего автомобиля. Чтобы поломка резонатора или иного компонента не стала неожиданностью для автовладельца, настоятельно рекомендуется проводить профилактическую проверку и диагностику работоспособности узла. Заметив первичные признаки неисправностей, можно своевременно принять меры, провести ремонтно-восстановительные работы или просто полностью заменить вышедший из строя резонатор.

Распространенные неполадки резонаторов

Чаще всего встречаются следующие виды поломок:

ПроблемаВозможная причинаРешение
Работающий двигатель издает сильный шумРезонатор не работает должным образом, не гасит резонанс выхлопной системы. Вероятно, прогорел или разошлись сварные швыЗамена запчасти или сваривание элементов заново, в зависимости от степени повреждения
В глушителе слышится дребезжание или другие посторонние шумыРезонатор, скорее всего, прогорелЗамена запчасти
Уменьшается мощность двигателяГлушитель забился сажей (такая ситуация называется закоксовкой). Для выяснения предпосылок к этому требуется полная диагностика, включая фазы газораспределения, систему зажигания и состав ТВСЕсли корпус резонатора находится в хорошем состоянии, то достаточно почистить резонансную камеру внутри. В противном случае проще сделать замену, чем ремонт

Основная причина поломок резонаторов — это ржавчина. С ней нет возможности бороться при помощи грунтов, красок или прочих антикоррозийных покрытий: они мгновенно прогорают при запуске мотора. Поэтому для выхлопных систем используются следующие материалы:

  • Обычная сталь, покрытая термостойким грунтом (краской). Выдерживает срок эксплуатации в среднем 12 месяцев при российском климате и состоянии дорог.
  • Алюмированная сталь. Стандартная конструкционная сталь, на поверхности которой располагается слой алюминия. Вариант считается бюджетным.
  • Нержавеющая сталь. Вариант дорогой, но прослужит в несколько раз дольше остальных, хотя в конечном итоге всё равно прогорит.

Поэтому разгерметизация корпуса в результате прогорания — главная причина поломок. Учитывая важную роль резонатора в выхлопной системе, за его состоянием нужно следить. При прогорании чаще всего требуется замена, но иногда можно ограничиться заплаткой и пользоваться автомобилем еще 2-3 месяца.

Отремонтировать либо заменить резонатор можно в нашем сервисе «Мастер глушителей». Мы находимся в Санкт-Петербурге, Кантемировская ул. 39Д. Наши механики на отлично знают свою работу и, благодаря длительному опыту, справятся даже в самых сложных ситуациях.

В чем разница между обычным и прямоточным глушителем

Одним из главных элементов автомобиля считается выхлопная система. Основной ее задачей служит выведение всех отработанных газов из камеры сгорания. Стоит заметить, что чем эффективнее функционирует система выхлопа, тем лучше работает силовой агрегат. Немаловажным узлом выхлопной системы считается глушитель. Он не просто выводит газы, но и снижает громкость работы мотора. Глушители различаются по диаметру, материалу изготовления и т.д. Многие из нас слышали, как работает прямоточный вариант глушителя, и как его звучание отличается от звука обычного глушителя. Однако какие у них отличия? Из-за чего один работает достаточно тихо, а второй громко «ревет», подчеркивая мощь мотора?


Прямоточные глушители – это не просто определенный тренд, а важный аспект доработок. Данные глушители, как правило, монтируются на спортивные автомобили. После тюнинга мотора и увеличения его мощности, требуется увеличить и производительность системы выхлопа автомобиля. При этом прямоточный вариант выхлопа считается более производительным, чем стандартный аналог.

Из чего состоит глушитель автомобиля? Автомобильный глушитель является сложным узлом, который состоит из нескольких элементов. Первым из них можно рассмотреть резонатор. Имея пару внутренних камер, он прекрасно гасит низкий звук. Но большую часть звука поглощает основной глушитель. Он обычно находится в задней части машины и содержит много перегородок, которые являются своеобразным препятствием для выхлопных газов. Как раз данные перегородки и заглушают большую часть шумов, возникающих от быстрого движения газов по выхлопной трубе. Все это относится к обычному автомобильному глушителю.


А вот строение прямоточного глушителя чем-то схоже с резонатором. В частности, в отличие от обычного глушителя, прямоточный вариант содержит не перегородки, а пару камер, посредством которых выхлопные газы без всяких преград выходят наружу. Прямоток отличается от строения резонатора тем, что внутри он содержит звукопоглощающий материал (обычно это базальтовая вата). Такой материал частично поглощает звуковые частоты, но период его эксплуатации намного меньше, чем у обычного глушителя. В итоге, если звукоизоляционный материал начинает выдуваться (выхлопными газами) из прямоточного глушителя, тогда существенно изменяется и выходящий звук.


Из-за чего прямоточный глушитель работает намного громче обычного? Стандартный вариант (благодаря своей конструкции) заглушает все частоты мотора. А прямоточный аналог может заглушить лишь высокочастотные звуки. В итоге, мы слышим низкий и очень громкий звук.


В наше время, многие фирмы занимаются изготовлением прямоточных глушителей. Стоит сказать, что такие глушители считаются самыми универсальными, потому что их можно использовать на любых машинах. Кроме того, отдельные фирмы, занимающиеся реализацией данной продукции, дают послушать звукозаписи, которые воспроизводят работу некоторых видов глушителей. Звучание прямотока непосредственно зависит от материала изготовления, от сердцевины и от диаметра выхода. Поэтому профессионалы разделяют все прямоточные глушители на несколько вариантов.


Исходя из всего вышеизложенного, прямоток своим строением сильно отличается от обычного глушителя. Другими словами, имея совсем другую конструкцию, прямоточный вариант выхлопа выпускается преимущественно для «заряженных» версий автомобилей, которым требуется высокопродуктивная выхлопная система.

Устройство резонатора и заднего глушителя

« Назад 17.06.2016 04:01

Резонатор и задний глушитель выполняют одну и ту же функцию: снижение уровня шума, но при этом имеют разную конструкцию. Резонатор является одним из типов глушителей и очень часто называется средним глушителем, так как расположен в средней части выхлопной системы. Давайте попробуем разобраться, чем же различаются глушители? По своей конструкции их можно разделить на следующие типы:

Ограничитель. Принцип его работы довольно простой. Труба входит в корпус глушителя, где имеет сильное сужение, соответственно появляется акустическое сопротивление. Продавливаясь через сопротивление, выхлопные газы попадают в ёмкий корпус глушителя и колебания сглаживаются объемом. Энергия рассеивается в дросселе, нагревая газ. Чем меньше отверстие, тем больше сопротивление потоку, следовательно, снижается мощность двигателя, но сглаживание становится эффективнее. Данная конструкция является не самой эффективной, однако довольно часто используется в качестве резонатора;

Отражатель. В корпусе глушителя делается большое количество так называемых акустических зеркал. При отражении звуковой волны, часть энергии теряется. В глушителях с конструкцией отражатель целый лабиринт акустических зеркал, следовательно, на выходе звук от работы двигателя значительно снижается. По такому принципу построены пистолетные глушители. Такая конструкция является более эффективной, однако, из-за большого количества зеркал, газовый поток много раз отражается, следовательно, также создается определенное сопротивление.

Резонатор. Принцип его работы является использование замкнутых полостей, расположенных рядом с трубопроводом и соединенных с ним множеством отверстий. В большинстве случаев в корпусе бывает два не равных объема, разделенных глухой перегородкой. Каждое отверстие, включая замкнутую полость, является резонатором, возбуждающим колебания собственной частоты. Условия распространения резонансной частоты резко меняются, поэтому она эффективно гасится за счет трения частиц газа в отверстии. Данный тип глушителя эффективно гасит низкие частоты, к тому же не создает для газов существенного сопротивления, так как не уменьшает сечение. Чаще всего используются в качестве среднего глушителя

Поглотитель. Принцип работы поглотителя заключается в поглощении акустических волн пористым материалом поглотителем. Если в стекловату направить звуковую волну, то она вызовет колебания волокон, которые за счет трения друг о друга преобразуют звук в тепло. По сути, поглотители являются прямоточными, так как не используют изгибов, отражений и уменьшения сечения трубы, а окружают трубу с проделанными в ней прорезями поглотительным материалом. Следовательно, такая конструкция имеет минимальное сопротивление, но довольно плохо поглощает звук.

Ну вот, когда мы разобрались с типами глушителей, можно понять устройство резонатора и заднего глушителя. Чаще всего устройством резонатора является его одноименная конструкция глушителя типа «резонатор». Ну а задний глушитель чаще всего имеет, либо конструкцию типа «отражатель», либо сложную, комбинированную конструкцию.

Причинами выхода из строя резонатора и заднего глушителя являются механические повреждения и коррозия. Задняя часть глушителя больше подвержена коррозии, так как после остановки двигателя горячие газы в глушителе остывая, сжимаются, тем самым всасывая холодный, влажный воздух с улицы. Далее влага соединяется с выхлопными газами и, растворяясь, образует слабые кислоты, которые способствуют ускорению коррозии.

Последствиями выхода резонатора и заднего глушителя из строя обычно являются громкий рёв от работы двигателя, а также попадание выхлопных газов в салон автомобиля.

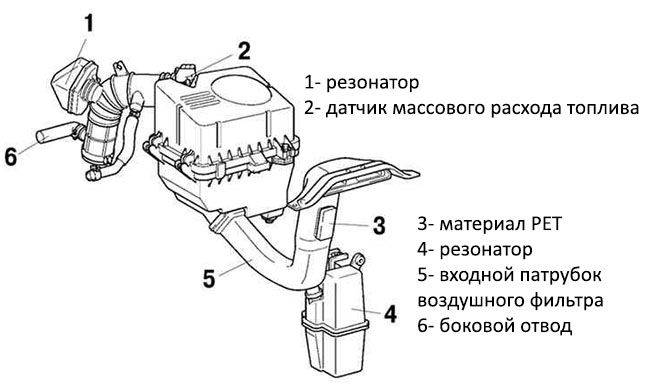

Что такое резонатор воздушного фильтра

Всем известно, что при работе двигателя в камеру сгорания подается смесь, состоящая из топлива и простого воздуха. За подачу кислорода отвечает несколько элементов: впускной коллектор и воздушный фильтр. Последний задерживает пыль от попадания в камеру сгорания и именно перед ним устанавливается резонатор.

Причин для использования этого элемента существует несколько:

  • Подавление шума двигателя. Дело в том, что работающий мотор создает довольно громкие звуки, своего рода выстрелы или мини-взрывы, которые происходят с такой частотой, что человеческое ухо воспринимает такой шум как непрерывный гул. Сам звук распространяется не только на систему выхлопа и глушения, но и на узлы подачи воздуха. Чтобы приглушить этот гул работающих цилиндров в моторе, необходим резонатор, который будет создавать звуку «препятствия» в виде перегородок резонирующих шум.
  • Распределение потоков воздуха. Если бы вместо резонатора мы установили обычную трубку, то звуковой поток, идущий из двигателя, постоянно сталкивался бы с потоком кислорода, который всасывается для появления горючей смеси. Из-за этого провоцируется высокое давление, а работа двигателя постоянно прекращается. Резонатор же позволяет распределить эти потоки.
  • Защита от воды. Некоторые модели резонаторов воздушных фильтров предохраняют мотор от попадания воды. Эта проблема довольно распространена, излишки конденсата могут привести к гидроудару двигателя.

Помимо этого резонатор позволяет сглаживать колебания воздуха, всасываемого в систему двигателя. Это означает, что конструкция этой детали позволяет сгладить пульсирующие воздушные потоки. Подобные пульсации провоцируются работающими цилиндрами, когда один из них всасывает воздух, а другой его выталкивает. В этом случае резонатор делает подачу воздуха равномерной.

Если говорить об особенностях различных резонаторов, то в первую очередь они отличаются по форме.

Что такое резонатор и что он делает?

Резонатор гасит определенный диапазон звуковых частот. Не вдаваясь в научные подробности, можно сказать, что звук – это просто волна давления, излучаемая с определенной частотой. Как и волны в океане, звуковые волны имеют определенные амплитуды (сравнимые с общим размером), гребень и впадину. На пляже, когда гребень волны встречается с впадиной волны одинакового размера, две волны фактически уравновешивают друг друга, и волна умирает. Точно такой же принцип применим и к звуковым волнам. Если у вас есть две звуковые волны одинакового размера и частоты, встречающиеся гребень к впадине, они тоже будут отменены.

Отсюда напрашивается вопрос, какой диапазон будет отменен? Ну, это на усмотрение инженеров. Обычно автомобильный звукорежиссер выбирает неприятный диапазон, чтобы устранить эту частоту или набор частот. Устраненные шумы включают резкие тона или диапазоны, где выхлопные газы производят громкий гул или раздражающее жужжание.

Одно из лучших применений резонатора – дополнять существующую установку. Например, если вы уже добились нужного звучания выхлопной системы, но все еще имеете постоянный гул, то добавление резонатора может устранить этот гул, сохраняя при этом желаемый звук.

Так что же делает резонатор? Он делает общее выхлопное звучание громче и агрессивнее. Это не совсем прямая труба, но она не слишком далеко. Резонаторы также имеют меньшую запутанность и не перенаправляют выхлопные газы так сильно, как глушитель. Это уменьшает обратное давление, потенциально высвобождая несколько лошадиных сил.

Фото установленного резонаторного комплекта.

Резонатор против глушителя: подводим итог отличий

Глушители:

  • Понижает уровень звука;
  • Не устраняет звуковые частоты (гудение);
  • Более высокое обратное давление чем резонаторы;

Резонаторы:

  • Отменяет определенные частоты, чтобы устранить гудение и неприятный шум;
  • Уменьшает обратное давление двигателя, увеличивая производительность;

Как узнать выходит ли из строя резонатор?

Резонатор может испортиться по множеству причин. Резонатор по сути подобен глушителю и может выйти из строя аналогичными способами. Один из способов проверить его – протестировать на наличие трещин вдоль сварных швов. Кроме того, вы можете проверить дребезжание, когда автомобиль не работает (т.к. он не горячий и тихий), и потенциально сузить его до резонатора. В-третьих, резонаторы могут проржаветь. Если чешуйки ржавчины идут из выхлопной трубы, то это может быть от неисправного резонатора.

Устройство

Резонатор глушителя представляет собой многослойную конструкцию, состоящую из следующих элементов:

  • резонаторов впуска и выпуска;
  • фильтрующего резонатора.

Все эти составляющие смещены друг относительно друга. Такое смещение позволяет изменять направление потока газов и сглаживать их пульсацию. Помимо этого, газовый поток, проходя через камеры, испытывает последовательное сужение и расширение, что также способствует выравниванию подачи газов по выхлопной системе.

Впускной и выпускной резонаторы соответственно принимают и выводят газовый поток.

Попадая в фильтрующий элемент, газы проходят через отражатели – перегородки, делящие внутреннее пространство узла на неравномерные объемы (полости). Перфорация (наличие отверстий на поверхностях внутренних частей резонатора) способствует прохождению газов в полости и обратно. В результате смешивания потоков и трения их частиц в отверстиях происходит гашение колебаний газовой смеси и выравнивание ее движения. Замедление и сглаживание движения газов ведет и к снижению шума.

В современных конструкциях дополнительно используются шумо- и теплоизоляционные материалы.

Классификация

Резонаторы можно классифицировать по типу двигателя, для которых они предназначены. Интересно, что наличие или отсутствие этой детали по-разному сказывается на характеристиках двухтактных и четырехтактных двигателей. Если удалить ее из выхлопной системы двухтактного двигателя, это приведет к снижению мощности и увеличению расхода топлива. В случае четырехтактного двигателя, напротив, мощность увеличится примерно на 15%. Однако такое изменение конструкции совершенно неоправданно с точки зрения комфорта и экологии.

Можно разделить резонаторы и по количеству бочков. Резонаторы, имеющие два бочка вместо одного, обеспечивают лучший комфорт, но в этом случае сильнее страдают мощностные характеристики автомобиля.
