Где находится реле включения вентилятора охлаждения на ВАЗ-2110

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ релеНазначение
К1Исправность ламп
К2Очиститель переднего стекла
К3Реле-прерыватель указателей поворота и аварийной сигнализации
К4Ближний свет
К5Включение дальних фар
К6Дополнительное реле стартера
К7Обогрев заднего стекла
К8Задний противотуманный свет

Что касается предохранителей, то их 20:

№ предохранителяСила тока (ампер)Описание предохранителей
F15Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F27,5Ближняя левая фара
F310Дальняя левая фара
F410Правый противотуманный свет
F530Электродвигатели стеклоподъемников дверей
F615Переносная лампа или розетка
F720Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F820Обогрев заднего стекла. Включение обогрева заднего стекла
F920Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F1020Резерв
F115Правый габаритный свет
F127,5Правый ближний свет
F1310Правый дальний свет. Контрольная лампа включения дальнего света
F1410Левый противотуманный свет
F1520Электрообогрев сидений. Блокировка замка багажника
F1610Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F177,5Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F1825Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F1910Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F207,5Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

  1. Реле электромотора вентилятора;
  2. Реле зажигания;
  3. Реле электромотора насоса подачи топлива;
  4. Предохранитель ЭБУ мотора и модуля зажигания;
  5. Предохранитель электронных элементов системы подачи топлива;
  6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

  • Б — белый;
  • Ч — черный;
  • Ж — желтый;
  • О — оранжевый;
  • Г — голубой;
  • Р — розовый;
  • З — зеленый;
  • С — серый;
  • К — коричневый;
  • П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Система расположения дополнительного блока предохранителей в ВАЗ-2110

Находится данный блок прямо на одной линии с инжектором и справа от размещенной по центру панели приборов. Для извлечения блока не нужно брать схему машины и искать потайные отсеки – достаточно лишь скрутить шурупы на панели и легко снять крышку.

Ниже на фотографии показана схема расположения непосредственно предохранителей, которых всего здесь расположено 6 штук, причем сила тока у них одинакова – по 15А каждый предохранитель.

На схеме показано расположение предохранителей, отвечающих за:

  1. Работу контроллера системы зажигания.
  2. Регулирование тока в датчиках кислорода, системе расхода воздуха и подсчета скорости машины.
  3. Правильную подачу топлива в насос, реле и форсунки.
  4. Работу вентилятора при охлаждении мотора.
  5. Работу бензонасоса.
  6. Непосредственно само зажигание всех систем машины.

Несмотря на дату выхода Лада Веста Кросс, в автомобиле ВАЗ-2110 вряд ли поменяют расположение основных блоков. Благодаря приведенным выше схемам теперь вы сможете заранее вычислить проблему машины, просто проверив состояние предохранителей и реле.

Возможные неисправности вентилятора охлаждения

Водитель замечает, что температура на приборе достигла порогового значения. Шум вентилятора отсутствует. Следует срочно выбрать безопасное место, остановиться. Выключить зажигание. Работа двигателя при температуре выше пороговой 20 минут вызывает необратимые последствия.

Известны семь причин, по которым на ваз 2110 не включается вентилятор.

  1. Предохранительный клапан бачка залип, не герметичен.
  2. Нарушена целостность проводников, слабый контакт в точках подключения элементов схемы.
  3. Перегорела плавкая вставка на контрольной панели, отсутствует контакт в гнездах предохранителя.
  4. Неисправен температурный датчик.
  5. Повреждено реле включения вентиляторного электропривода.
  6. Перегорел вентиляторный электродвигатель.
  7. Сбоит контроллер.

Основные параметры

Блок предохранителей располагается под декоративной панелью левее рулевой колонки. Извлечь его достаточно просто: нажмите на защелку и опустите конструкцию вниз. После того как вы получите доступ к предохранителям, их можно извлекать и проверять на целостность при помощи мильтиметра. В блоке находится всего 20 предохранителей, рассчитанных на разную силу тока. Достаточно посмотреть на окраску предохранителя, чтобы определить на какую силу тока он рассчитан:

  • желто-коричневый работает при 5 амперах;
  • более темный коричневый – при 7,5;
  • красный – при силе тока 10;
  • насыщенный синий – при 15;
  • ярко-желтый рассчитан на 20;
  • бесцветный или прозрачный – на 25;
  • зеленый – на 30.

Помните, что устанавливать более сильный плавкий элемент нельзя, также не стоит менять местами предохранители. Если не соблюдать силу тока, то может выйти из строя защищаемый узел. При отсутствии необходимых знаний, доверьте работу с электрической частью борта профессионалу. Чтобы уберечь себя от возгорания автомобиля, не ставьте на место вышедшего из строя предохранителя проволоку, так как это приводит к замыканию.

За основным блоком вы можете заметить отдельно подключенные устройства, одно из них защищает противотуманные фары, а второе – центральный замок. У автомобилей старого образца нет дополнительных предохранителей, защищающих автомагнитолу и сигнализацию.

Реле и предохранители

Возможно эта тема и бесполезная, но кому-то может покажется интересной, познавательной и даже полезной. В общем вкратце о реле и блоке предохранителей:

Блок предохранителей и реле ваз 2107

Основной блок был вынесен в наиболее удобное место к водителю — с левой стороны от руля. Он легко открывается через кнопку под регулятором фар.

Другие два блока — расположены в центральной консоли приборной панели. Один из предохранителей находится отдельно от всех остальных (в нише за основным, монтажным блоком).

1. Основной монтажный блок с предохранителями и реле:

Схема основного монтажного блока предохранителей и реле

Реле:

  • К1 — реле контроля исправности ламп
  • К2 — реле очистителя ветрового стекла
  • K3 — реле-прерыватель указателей поворота и аварийной сигнализации
  • К4 — реле включения ближнего света фар
  • К5 — реле включения дальнего света фар
  • К6 — дополнительное реле
  • К7 — реле включения обогрева заднего стекла
  • K8 — резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Обозначения предохранителей и реле монтажного блока

Предохранители:

  • F1 — 5 А — Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
  • F2 — 7,5 А — Ближний свет в левой фаре
  • F3 — 10 А — Дальний свет в левой фаре
  • F4 — 10 А — Правая передняя противотуманная фара
  • F5 — 30 А — Стеклоподъемники дверей
  • F6 — 15 А — Переносная лампа, прикуриватель
  • F7 — 20 А — Вентилятор радиатора, звуковой сигнал
  • F8 — 20 А — Обогрев заднего стекла
  • F9 — 20 А — Омыватель и очиститель лобового стекла
  • F10 — 20 А — Резервый
  • F11 — 5 А — Габарит с правой стороны
  • F12 — 7,5 А — Ближний свет в правой фаре
  • F13 — 10 А — Дальний свет в правой фаре
  • F14 — 10 А — Противотуманная фара, левая
  • F15 — 20 А — Обогрев сидений
  • F16 — 10 А — Аварийный сигнал, поворотники
  • F17 — 7,5 А — Стоп сигнал, подсветка замка зажигания, освещение салона
  • F18 — 25 А — Прикуриватель, подсветка бардачка, отопитель салона
  • F19 — 10 А — Лампа заднего хода, контроль исправности стоп сигнала
  • F20 — 7,5 А — Задние противотуманные фары

Предохранитель задних противотуманных фар:

Расположение дополнительного предохранителя в монтажном блоке

Какой предохранитель на вентиляторе охлаждения двигателя

2. Блок реле и предохранителей в центральной консоли:

Обозначение и нумерация в блоке

Расположение блока реле и предохранителей в консоли

Предохранители: 1 — 15 А — модуля зажигания, контроллера

2 — 15 А — клапана продувки адсорбера, датчика скорости автомобиля, датчика кислорода (подогрева) и датчика расхода воздуха

3 — 15 А — топливный насос, форсунки

Реле: 4 — электровентилятора

5 — электробензонасоса

6 — зажигания

Расположение блока реле и предохранителей в консоли

3. Блок реле в центральной консоли:

Обозначение и нумерация реле и блоков управления в центральной консоли

Обозначения: 1 — Блок управления центральным замком

2 — Блок иммобилизатора

3 — Реле включения задних противотуманных фонарей

Расположение блока реле в машине

Надеюсь кому-нибудь поможет…


Как подключить реле вентилятора ваз 2110

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

  1. Открыть капот.
  2. Дождаться остывания мотора.
  3. Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
  4. Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

  • вибрация;
  • окисление;
  • подгорание;
  • обрыв, потертости электропроводов;
  • старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

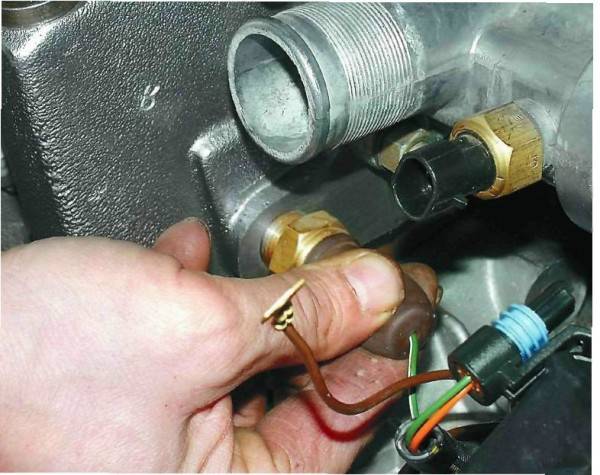

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

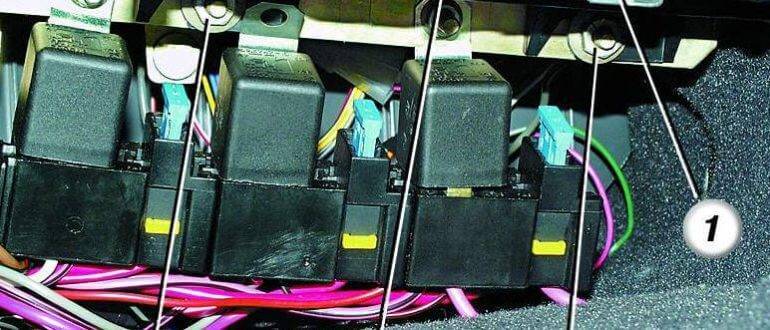

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

  • вентиляторной установки;
  • бензонасоса;
  • зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

  • Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
  • Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
  • Периодически обследовать составные части охлаждающей системы.
  • Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
  • Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
  • Использовать раствор для устранения ржавчины, накипи.
  • Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
  • Плотность проверять ареометром.
  • Не смешивать охлаждающие жидкости.
  • Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
  • Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

  • непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
  • постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
  • автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

  • исключить случайное переключение;
  • не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

Схема блока предохранителей Ваз 2110

Расположение реле Ваз 2110: К1 – реле контроля исправности ламп, К2 – реле очистителя ветрового стекла Ваз 2110, К3 – реле-прерыватель указателей поворота и аварийной сигнализации, К4 – реле включения ближнего света фар, К5 – реле включения дальнего света фар, К6 – дополнительное реле, К7 – реле включения обогрева заднего стекла, К8 – резервное реле, F1 — F20 – плавкие предохранители.

Большинство предохранителей и реле Ваз 2110 находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Электросхема соединений монтажного блока Ваз 2110 реле и предохранителей

Наружная цифра в обозначении наконечника провода – номер колодки, внутренняя цифра – условный номер штекера, К1 – К8 – реле.

Для коммутации основных цепей автомобиля служит комбинированный выключатель замок зажигания, состоящий из контактной части и механического противоугонного устройства.

На автомобилях Ваз 2110 с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110. Реле и предохранители системы впрыска Ваз 2110 находятся возле контроллера, под консолью панели приборов справа.

Расположение предохранителей по номерам в блоке Ваз 2110

Номер предохранителя Ваз 2110 (номинальный ток)Защищаемые цепи Ваз 2110
F1 (5 A)Лампы фонарей освещения номерного знака
Лампы освещения приборов
Контрольная лампа габаритного света
Лампа освещения багажника
Лампа габаритного света левого борта
F2 (7,5 A)Левая фара (ближний свет)
F3 (10 A)Левая фара (дальний свет)
F4 (10 A)Правая противотуманная фара
F5 (30 A)Электродвигатели стеклоподъемников дверей
F6 (15 A)Переносная лампа
F7 (20 A)Электродвигатель вентилятора системы охлаждения двигателя.
Предохранитель звукового сигнала Ваз 2110
F8 (20 A)Элемент обогрева заднего стекла
F9 (20 A)Клапан рециркуляции
Очистители и омыватели ветрового заднего стекла и фар 2110
Обмотка реле включения обогрева заднего стекла
F10 (20 A)Резервный
F11 (5 A)Лампы габаритного света правого борта
F12 (7,5 A)Правая фара (ближний свет)
F13 (10 A)Правая фара (дальний свет).
Контрольная лампа включения дальнего света фар
14 (10 A)Левая противотуманная фара
F15 (20 A)Электрообогрев сидений
Блокировка замка багажника
F16 (10 A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) — реле поворотов Ваз 2110
Контрольная лампа аварийной сигнализации
F17 (7,5 A)Лампа освещения салона
Лампа индивидуальной подсветки
Лампа подсветки выключателя зажигания
Лампы стоп-сигнала
Часы (или маршрутный компьютер)
F18 (25 A)Лампа освещения вещевого ящика
Контроллер отопителя
Предохранитель прикуривателя Ваз 2110
F19 (10 A)Блокировка замков дверей
Реле контроля исправности ламп стоп-сигнала и габаритного света
Указатели поворота с контрольными лампами
Лампы света заднего хода
Обмотка возбуждения генератора
Блок индикации бортовой системы контроля
Комбинация приборов Ваз 2110
Часы (или маршрутный компьютер)
F20 (7,5 A)Лампы задних противотуманных огней

Как снять монтажный блок с Ваз 2110

  • Для снятия или установки блока предохранителей и реле Ваз 2110 необходимо отсоединить провод минус от аккумулятора.
  • Нажав на выключатель защелки крышки монтажного блока, опускаем крышку с монтажным блоком вниз и крестообразной отверткой отворачиваем саморез крепления защелки затем снимаем защелку

Вынимаем блок реле Ваз 2110 из крышки и переворачиваем его

Отсоединяем колодки с проводами от монтажного блока и вынимаем монтажный блок предохранителей Ваз 2110. Заменить предохранители и реле Ваз 2110 можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.

Для замены предохранителей вынимаем щипцы и снимаем ими предохранитель или реле. Устанавливаем монтажный блок предохранителей Ваз 2110 в обратной последовательности снятию.

Где находится и как работает датчик температуры 2110

Датчик температуры 2110 расположен в блоке цилиндров также как и в большинстве моделей Ваза. Отличие 2110 в том, что он использует сразу два детектора, однако если один работает базово, то другой сообщается только с приборной панелью, и кроме как указательной никакой работы не осуществляет.

Основной дтож имеет пару контактов:

  1. первый связан с блоком управления;
  2. второй отвечает за работу вентиляции.

Второстепенный детектор имеет только один контакт – с приборной панелью.

Дтож является термистором, от изменения, сопротивления которого изменяются и показания температуры. Отвечает он не только за измерения и включения вентилятора, но и за расчет времени впрыска топлива. Диагностирует проблемы с пуском или отказом системы. Напряжение внутри контроллера влияет напрямую на впрыск (снижение напряжения влияет на движение форсунки, замедляя его, сигнализируя о необходимости увеличения впрыска). При достижении пороговых значений, происходит блокировка рабочих механизмов для избегания поломки.

В случае выхода дтож из строя компьютер автомобиля принимает решение о критическом значении показаний. Для избегания поломки двигателя он начинает охлаждать его на полную мощность. Это приводит к перерасходу топлива и износу системы охлаждения.

Диагностировать поломку дтож можно по неверной работе системы охлаждения и неверным его показаниям. В первую очередь необходимо проверить работу электронной цепи, так как чаще всего выходит из строя именно она, в результате коррозии или отхода контактов. В случае исправной работы цепи, следует приниматься за сам измеритель.

Для демонтажа детектора необходимо слить охлаждающую жидкость, отсоединить провода цепи, после чего открутить деталь. Прежде чем установить новую деталь, убедитесь в неисправности старой. Перед непосредственным монтажом не забудьте использовать герметик на деталь. Монтировав устройство необходимо вновь залить антифриз и подключить сеть. После этого можно давать зажигание и проверять работу датчика и отсутствие подтеков охлаждающей жидкости.

Эксплуатируя автомобиль, следует помнить, что заливать в бак охлаждения необходимо именно специализированную жидкость. В случае если вы зальете туда дистиллированную воду, или того хуже обычную из под крана, в результате вы получите сильнейший износ системы охлаждения в результате тяжелых осадков и ржавчины.

Заливая обычную воду в систему охлаждения, с каждым разом вы всё сильнее приближаете кончину этого механизма, и выход из строя всего автомобиля. Прибегать к такому охлаждению можно только в крайнем случае, когда иных вариантов добраться до ближайшего пункта обслуживания, просто нет, а машина требует температурного охлаждения.

В результате имеется перечень основных дефектов работы детектора:

  • неисправная электронная цепь;
  • выход из строя самого устройства;
  • нарушения в работе системы охлаждения (например, нехватка антифриза, приводит к отсутствию соприкосновения прибора и измеряемой жидкости).

Дтож является одним из основных приборов для исправной работы автомобиля. Именно благодаря ему двигатель исправно работает и избегает закипания на протяжении всей своей работы, не требуя постоянного вмешательства человека. Дтож автоматизирует работу системы охлаждения транспортного средства.

ЭСУД

Проводим промывку системы охлаждения двигателя Ваз 2110 инжектор датчик воздуха

Данная система устанавливается практически на все современные автомобили, и Ваз 2110 не исключение. ЭСУД это тот же инжектор, который в последнее время полностью вытеснил карбюраторный вариант, в силу своих явных преимуществ. Как известно, в отличие от карбюраторного двигателя, инжектор осуществляет впрыск и подачу топлива за счет форсунок(см. Форсунки ваз 2110 и их прочистка), управляемых электронной системой.Не только этим, но и другими преимуществами отличается электронная инжекторная система от карбюраторной. «Умная» электроника позволяет точно дозировать топливовоздушную смесь, что обеспечивает лучшие показатели в экономии топлива и мощности двигателя. Кроме того, благодаря инжектору обеспечивается экологическая составляющая – выброс вредных веществ в атмосферу уже не такой, как раньше.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
