Реле свечей накаливания – как проверить его работоспособность?

Как проверить свечи накала на дизеле? Есть ответ!

Свечи накала весьма полезное и необходимое для обладателей дизельных двигателей изобретение. Благодаря этим нагревательным приборам, зимний запуск дизеля происходит без каких-либо проблем. Однако, даже это, на первый взгляд, «морозостойкое» изобретение, нередко дает сбой или выходит из строя.

Сегодня в рубрике «Полезные советы» — свечи накаливания. В этой статье вы узнаете, как проверить свечи накала тремя различными способами.

Свечи накала или накаливания, или калильные свечи, кому как удобно, как я уже говорил, весьма важное изобретение. Благодаря этим «чудо-свечам», запуск дизельного мотора зимой происходит без особого труда, так сказать «с полутыка»

Задача свечей довольно банальна и проста — подогрев камеры сгорания для облегчения первого запуска двигателя. Современные свечи накала существенно отличаются от своих «предков». Первые свечи накаливания активировались при каждом запуске двигателя, современные аналоги умеют анализировать температуру окружающей среды и без необходимости (летом например) не включаются. Перед тем как проверить свечи накала, необходимо четко знать принцип работы свечей вашего автомобиля, чтобы не дай Бог, рабочие свечи не «записать» в нерабочие. Как правило, о включении калильных свечей сигнализирует специальный индикатор в виде спирали на панели приборов.

Способы проверки свечей накала1. Проверка свечей накала, используя АКБ.

Данный способ проверки позволяет понять причину неисправности нагревательных элементов. Принцип следующий: каждая свеча накала выкручивается и проверяется отдельно, при этом анализируется ее внешнее техническое состояние, а также работоспособность. К недостаткам можно отнести необходимость выкручивать свечи накаливания, для некоторых моделей авто это довольно большая проблема.

Итак, для проверки вам потребуется аккумулятор и кусок провода длинной полметра.

Берем свечу накала, переворачиваем ее нагревательным элементом вверх, затем центральный электрод свечи подсоединяем к «+» АКБ, а кусок провода подключаем к корпусу свечи и «-» АКБ. Если при этом вы увидели, что свеча довольно быстро и равномерно нагревается более чем наполовину, можно сделать вывод, что калильная свеча в порядке. Если же накал свечи происходит медленно, или нагревается только ее кончик, скорее всего свеча неисправна.

Видео — как проверить свечи накаливания на дизеле

https://youtube.com/watch?v=ixLCDINEwj0

2. Второй способ потребует наличия мультиметра или омметра.

Включаем прибор в положение тестирования сопротивления (омметр). Отсоединяем питание свечи накала. Плюсовой электрод мультиметра подключаем к центральному электроду свечи накала, второй минусовой электрод подсоединяем на корпус свечи. Смотрим, что показывает прибор: если стрелка шевелится и не отклонилась от нулевой отметки ни на одно деление, скорее всего, имеется пробой в нагревательном элементе. Лечится такая поломка заменой свечи накала. Недостатком данного способа проверки является то, что он позволяет обнаружить лишь полностью «мертвую» свечу накаливания, обнаружить слабый накал нагревательного элемента при помощи данного метода обнаружить не удастся.

3. Третий способ — проверка «искры» свечи накала или проверка искрообразования.

Да, да это не опечатка, эти свечи тоже проверяют на искру. Способ старый, но весьма эффективный, т. к. позволяет проверить степень искрообразования свечей накаливания. Для проверки вам необходимо иметь кусок провода (полметра-метр), концы которого будут зачищены с обеих сторон (снять изоляцию 2-3 см с каждой стороны). Демонтируем свечи накала и отключаем питание. После этого подключаем один конец провода к «+» АКБ, а вторым концом быстро проводим касательное движение по центральному электроду свечи накала. Короче, касание должно быть похоже на черкание спичками по спичечной коробке. Во время теста исправный нагревательный элемент должен демонстрировать сильную искру. Если искра слабая — свеча накала слабо нагревается, возможно скоро полностью выйдет из строя. Полностью «мертвая» свеча накала не даст вообще никакой искры. Недостаток данной проверки в том, что на новых автомобилях, «нафаршированных» электроникой, данный метод может вывести из строя ЭБУ. Поэтому, перед тем как проверить свечи накала на искру убедитесь в том, что такой метод не причинит вреда вашему авто.

Видео — как проверить свечи накала «на искру»

https://youtube.com/watch?v=PP4aCPuPg44

Как проверить реле свечей накала

Реле свечей накала дизеля представляет собой устройство, способное активировать свечи перед запуском двигателя для прогрева форкамеры, включение которого, после поворота ключа в замке зажигания, сопровождается хорошо слышимым щелчком. Само оно не способно решать период активации, эта функция ложится на ЭБУ, который подает сигнал согласно показателям датчика ОЖ и датчика коленвала. Команды с блока позволяют замыкать и размыкать цепь.

Проверить реле накала свечей на дизеле стоит в том случае, если нет характерных щелчков. А вот если лампочка спирали на панели перестала загораться, то сначала осмотрите предохранители, а затем проверьте датчик температуры.

Каждое реле имеет несколько пар контактов (однокомпонентные 4, а двухкомпонентные 8), поскольку выходят 2 контакта обмотки катушки и еще 2 управляющих. При подаче сигнала управляющие контакты должны замыкаться. Универсального обозначения контактов на реле разных автомобилей, к сожалению, нет, для каждого реле могут быть разными. Поэтому пример проверки опишем в общих чертах. На многих дизельных автомобилях в релюхе контакты обмотки обозначаются цифрами 85 и 86, а управляющие – 87, 30. Так что, при подаче напряжения на контакты обмотки, контакты 87 и 30 должны замыкаться. И, чтобы это проверить, необходимо к 86 и 87 контактам подключить лампочку, подать напряжение на реле свечей. Лампочка загорится, значит – реле исправно, если нет – скорее всего, перегорела катушка. Исправность релесвечей накала, также как и самих свечей, можно проверить при помощи тестера, замерив сопротивление (конкретных показателей не скажу, ведь в зависимости от модели сильно разнятся), и если омметр молчит, то точно катушка вышла из строя.

Надеюсь, эта информация поможет вам в решении вашей проблемы, и вы легко сможете разобраться, как проверить свечи накала своего дизеля самостоятельно, а не обращаться в сервис. Ведь, как видите, проверка может осуществляться не только при помощи тестера, но и обычной автомобильной лампочки и аккумулятора, буквально за считанные минуты прямо в двигателе, не выкручивая их из блока.

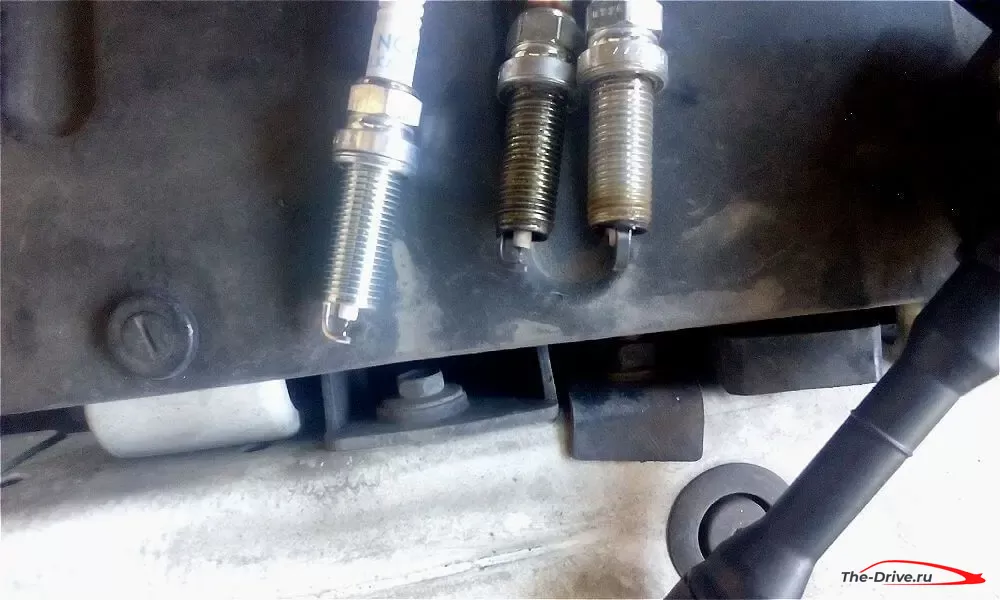

Визуальная проверка свечей накала

Визуальная проверка позволяет выявить не только дефекты, но и работу топливной системы, срабатывание электронного управления, состояние поршневой, поэтому всегда внимательно осматривайте свечи накала, коль уже они сняты.

На свече есть дефекты

Если свечи ещё не выбегали свой ресурс, но уже имеют следы перегрева (примерно посередине нагреваемого стерженька), корпус вздувается и по сторонам разбегаются трещины, то это:

  1. Слишком высокое напряжение. Нужно измерить мультиметром напряжение в бортовой сети.
  2. Реле накала свечей долго не отключается. Засеките время срабатывание по щелчкам либо проверьте реле омметром.

Системы быстрого накаливания QGS. Свечи на 6 и 12 вольт

В двухступенчатых системах быстрого накаливания QGS (Quick Glow System) свечи последовательно работают в двух режимах: сперва интенсивный накал, затем более слабый догрев. В фазе накала свеча почти мгновенно выходит на пиковую температуру, а затем переходит в режим догрева, где поддерживает её какое-то время. Системы QGS обычно встречаются в зимних комплектациях дизелей, а работой свечей в них заведуют сразу два реле и специальный таймер.

В двухступенчатых системах используются особые свечи накаливания с пониженным вольтажом (6V или 7V). В режиме накала они работают на повышенном напряжении 12V, а после запуска двигателя переходят в режим догрева, где напряжение уже соответствует номинальным 6V. Если такие свечи установить в одноступенчатую систему накаливания, где 12 вольт подаются постоянно, то они очень быстро сгорят. А если использовать обычные свечи на 11/12 вольт в системе QGS, то автомобиль будет плохо запускаться и нестабильно работать на холостых оборотах, ведь свечи не будут раскаляться до расчётной температуры. Поэтому правильный подбор свечей накаливания очень важен — нельзя устанавливать в двигатель первые попавшиеся свечи, подходящие по размеру.

Инструкция по самостоятельной замене свечей накаливания

Для этого понадобится:

  • отвертка;
  • гаечный ключ;
  • торцевой ключ-трещетка;
  • плоскогубцы;
  • рабочие перчатки;
  • немного высокотемпературной и графитовой смазок.

Если есть защита корпуса мотора ее необходимо снять. Поле чего отключить соединительные клеммы. Далее очень аккуратно произвести вывинчивание самих свечей. После зачистки контактов и очистки резьб производится установка новых свечей накала. При этом лучше производить их полную замену, не зависимо от состояния какой либо отдельной свечи.

Замена элемента

Когда проверка показала, что устройство не функционирует, то его нужно заменить. Сделать это сможет даже не слишком опытный автолюбитель. Для этого придётся отсоединить от детали все клеммы и достать её наружу

Потом важно прочистить место, откуда устройство было извлечено. Затем аккуратно необходимо выкрутить все свечи. Далее, осуществить весь процесс в обратном порядке, только уже с новым блоком: вкрутить калильные детали в новый блок, установить его на предварительно очищенное место

Далее, осуществить весь процесс в обратном порядке, только уже с новым блоком: вкрутить калильные детали в новый блок, установить его на предварительно очищенное место.

Расположение свечей показано красными стрелками

После этого следует попробовать завести двигатель. Если не получилось, то нужно проверить, все ли клеммы подключены. Если всё установлено правильно, а мотор всё равно не заводится, то, вероятно, проблема была не в калильных элементах.

Важно учесть, что для разных транспортных средств могут потребоваться разные типы и модели элементов накала. Владельцам автомобилей, работающих на дизельном топливе, следует заблаговременно готовиться к холодному сезону и проверять работоспособность реле. Также стоит держать под контролем и сами свечи

Особенно важна проверка работоспособности перед дальней дорогой. В противном случае поездка может быть сорвана и отложена до устранения проблемы

Также стоит держать под контролем и сами свечи. Особенно важна проверка работоспособности перед дальней дорогой. В противном случае поездка может быть сорвана и отложена до устранения проблемы

Владельцам автомобилей, работающих на дизельном топливе, следует заблаговременно готовиться к холодному сезону и проверять работоспособность реле. Также стоит держать под контролем и сами свечи. Особенно важна проверка работоспособности перед дальней дорогой. В противном случае поездка может быть сорвана и отложена до устранения проблемы.

Источник

Диагностика и замена реле для свечей накала

Чтобы провести проверку устройства реле, необходимо переключить прибор мультиметра на показания значения напряжения. Теперь предстоит включить зажигание и провести соответствующие замеры на выходе устройства.

  • Один щуп при этом прикладывается вплотную к к тем клемма, которые предназначены для свечей. К автомобильному кузову одновременно с первым прикладывается также плотно второй. При этом значение выходного напряжения должно составлять величину равную двенадцати вольтам или выше.
  • Другим способом может стать проведение значения напряжения на аккумуляторных клеммах. В случая получения здесь двенадцати и более вольт, тогда как на реле оно, к примеру, составляет всего одиннадцать вольт, устройство реле определяется как неисправное.

Еще один способ проверки, который нередко применяется н а практике, называют проверочным косвенным методом. Свечи для этого потребуется выкрутить. Затем к их концам присоединяются те провода, которые идут от устройства реле, после чего предстоит включить систему зажигания.

Замену реле осуществляют следующим образом:

  • В первую очередь с него снимаются проводки, которые соединяют блок электронного управления со свечами для накаливания;
  • После чего предстоит выкрутить крепление;
  • Производится тщательная очистка того места, где соединяется «масса» нового устройства с автомобильным кузовом;
  • Устанавливается новое реле.

Источник

Проверка мультиметром (тестером)

Тестер для проверки свечей накала дизеля используется в трех режимах:

  1. Замер показания сопротивления;
  2. Способом прозвона (если поддерживается);
  3. Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

  1. Отсоединить питающий провод от свечи накала;
  2. Выставить на тестере регулятор в нужное положение;
  3. Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
  4. Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в пределах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления

Величина тока обратно пропорциональна величине сопротивления

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

Для этого:

  1. Отключаем от изделия запитывающий провод;
  2. Переводим мультиметр в режим амперметра;
  3. Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
  4. Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).
